Lợi thế của xi lanh không cần bôi trơn trong môi trường phòng sạch

Xi lanh không cần bôi trơn là cơ cấu chấp hành có thể vận hành mà không cần bổ sung dầu vào nguồn khí nén. Nó có thể loại bỏ một đường nhiễm bẩn có thể tránh được trong phòng sạch. Đây là một lợi thế thực tế, nhưng không chứng minh rằng thiết bị không phát thải, không có mỡ bôi trơn hoặc tự động đáp ứng một cấp phòng sạch ISO cụ thể.

Việc lựa chọn không chỉ dựa vào nhãn sản phẩm: xi lanh cụ thể, được lắp đúng vị trí dự kiến và vận hành ở tốc độ, tải, áp suất và tần suất chu kỳ dự kiến, có nằm trong giới hạn nhiễm bẩn dạng hạt và hóa chất của cơ sở hay không? Câu trả lời đáng tin cậy phải dựa trên dữ liệu theo từng model và đánh giá phù hợp với ứng dụng, không chỉ dựa vào cụm từ “non-lube”.

Điểm chính

• Hướng dẫn của FDA đặt giới hạn ISO 5 gần khu vực thao tác vô trùng hở ở mức 3.520 hạt/m³ có kích thước từ 0,5 µm trở lên.
• Non-lube không có nghĩa là không có mỡ bôi trơn.
• ISO 14644-14:2026 đánh giá sự phù hợp của thiết bị về phát sinh hạt trong các điều kiện thử xác định.
• Hãy quy định toàn bộ phạm vi vận hành: vật liệu, chất lượng khí, khí xả, vệ sinh, tốc độ, tải, số chu kỳ, lấy mẫu và bảo trì.

Một đặc tả phòng sạch chặt chẽ cần tách ba câu hỏi thường bị trộn lẫn: bên trong xi lanh có gì, xi lanh phát thải gì trong khi chuyển động, và máy đã lắp đặt tác động thế nào đến vùng sạch. Tài liệu dữ liệu của nhà cung cấp có thể trả lời hai câu hỏi đầu. Chỉ đánh giá trong điều kiện đại diện cho ứng dụng mới trả lời được câu hỏi thứ ba.

Qua kinh nghiệm của chúng tôi, sự phân biệt ba phần này giúp phát hiện các tuyên bố mơ hồ của nhà cung cấp trước khi chúng được đưa vào quy trình thẩm định. Nó cũng tạo ra ngôn ngữ chung để đội ngũ kỹ thuật và chất lượng xem xét mỡ bôi trơn, phát sinh hạt, khí xả và hiệu năng sau lắp đặt. Kiểm tra sớm như vậy có chi phí thấp.

Để có thêm bối cảnh hệ thống, hãy xem hướng dẫn về tiêu chuẩn chất lượng khí nén ISO và yêu cầu bảo trì xi lanh khí nén.

Hãy dùng các tiêu chuẩn và tài liệu của nhà sản xuất dưới đây để phân biệt khả năng tương thích với phòng sạch, kết cấu không cần bôi trơn, đặc tính phát sinh hạt và việc thẩm định máy sau lắp đặt.

Xi lanh không cần bôi trơn thực sự có nghĩa là gì?

Non-lube có nghĩa là xi lanh không cần bổ sung dầu vào khí vận hành; không có nghĩa là cơ cấu hoạt động khô hoàn toàn. Một tài liệu của SMC nêu rằng các xi lanh non-lube của hãng được bôi trơn suốt đời tại nhà máy và yêu cầu lọc đầu vào ở mức 5 µm hoặc nhỏ hơn (sổ tay xi lanh khí nén CG3 của SMC, truy xuất năm 2026).

Nhà sản xuất thường bôi mỡ bên trong xi lanh non-lube trong quá trình lắp ráp. Sau đó họ lựa chọn phớt, bạc dẫn hướng, độ hoàn thiện bề mặt và vật liệu để thiết bị vận hành mà không cần bộ châm dầu trên đường khí. Cách diễn đạt chính xác thường là “không cần bôi trơn bổ sung”, chứ không phải “không chứa chất bôi trơn”. Nếu không bổ sung dầu vào khí, lớp bôi trơn được bôi tại nhà máy vẫn xử lý các bề mặt trượt bên trong. Cơ cấu vẫn phụ thuộc vào chất bôi trơn.

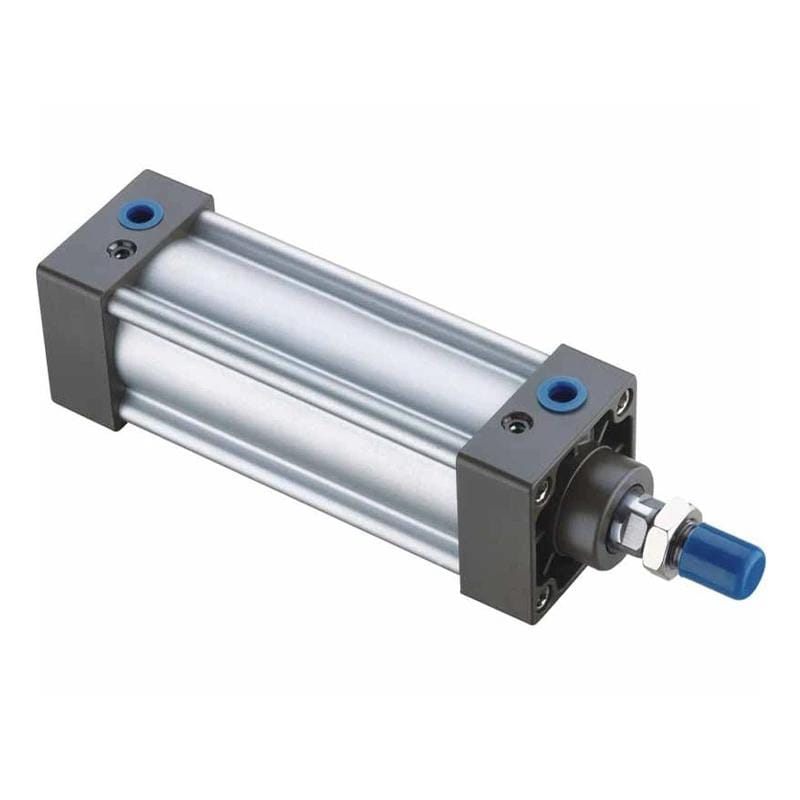

Xi lanh tie-rod dòng SCSU minh họa dạng kết cấu non-lube tiêu chuẩn; chỉ nhìn vào hình thức sản phẩm không thể xác lập khả năng phù hợp với phòng sạch.

Sự phân biệt này làm thay đổi cách mua hàng. Hãy xác nhận model có được bôi trơn tại nhà máy hay không, sau đó ghi lại loại mỡ và lượng mỡ được phép sử dụng. Hãy hỏi riêng liệu việc bổ sung dầu có làm mất hiệu lực đặc tính phát sinh hạt thấp hay không. Các giới hạn vật liệu phải phù hợp với quy trình. Một thiết bị bán dẫn có thể quan tâm đến nhiễm bẩn phân tử trong không khí; dây chuyền chiết rót vô trùng còn có yêu cầu về vi sinh và vệ sinh. Tiếp theo là các câu hỏi về chân không. Có cần hút hay không? Hãy ghi lại lưu lượng và chiều dài đường ống đã được thử nghiệm. Ghi riêng các trường về vệ sinh, đóng gói, hướng lắp, tốc độ và tải. Nếu bất kỳ biến số nào nằm ngoài ranh giới thử nghiệm, hãy ghi đó là khoảng trống cần thẩm định thay vì mở rộng tuyên bố. Áp dụng cùng nguyên tắc sau khi thay phớt hoặc thay đổi mỡ vì hoạt động bảo dưỡng có thể làm thay đổi phát thải.

Nhãn hoặc tuyên bố	Điều có thể chứng minh	Điều không thể chứng minh
Non-lube	Không cần dầu trên đường khí trong các điều kiện đã nêu	Không có mỡ bên trong hoặc không phát sinh hạt
Mỡ cấp thực phẩm	Công thức chất bôi trơn có thể phù hợp với chính sách tiếp xúc thực phẩm đã nêu	Cấp sạch dạng hạt của phòng sạch
Đã thử nghiệm cho phòng sạch	Mẫu thử đạt phương pháp và điều kiện được lập hồ sơ	Mọi vị trí lắp, tốc độ, tải và giai đoạn trong vòng đời
Tuyên bố về cấp ISO	Kết quả gắn với kích thước hạt và điều kiện thử	Độ sạch hóa học, vi sinh hoặc bề mặt nếu chưa được thử riêng

Lợi thế của phòng sạch xét trên vận hành thực tế

Trong quy trình vô trùng, hướng dẫn của FDA gắn ISO 5 với mức không quá 3.520 hạt có kích thước từ 0,5 µm trở lên trên mỗi mét khối gần khu vực thao tác vô trùng hở (Hướng dẫn FDA về quy trình vô trùng, 2004). Một xi lanh non-lube phù hợp có thể bảo vệ ngân sách hạt đó bằng cách loại bỏ nhu cầu dùng bộ châm dầu dạng sương.

Lợi ích này hẹp hơn và dễ bảo vệ hơn tuyên bố “không nhiễm bẩn”. Việc loại bỏ bộ châm dầu đường khí giúp tránh chủ động đưa aerosol dầu vào phía trước van và xi lanh. Nó cũng loại bỏ một cài đặt lưu lượng dầu có thể bị lệch và một công đoạn bảo trì có thể đưa nhầm loại dầu vào hệ thống. Những lợi ích này quan trọng nhất khi khí xả hoặc bề mặt chuyển động ở gần sản phẩm hở.

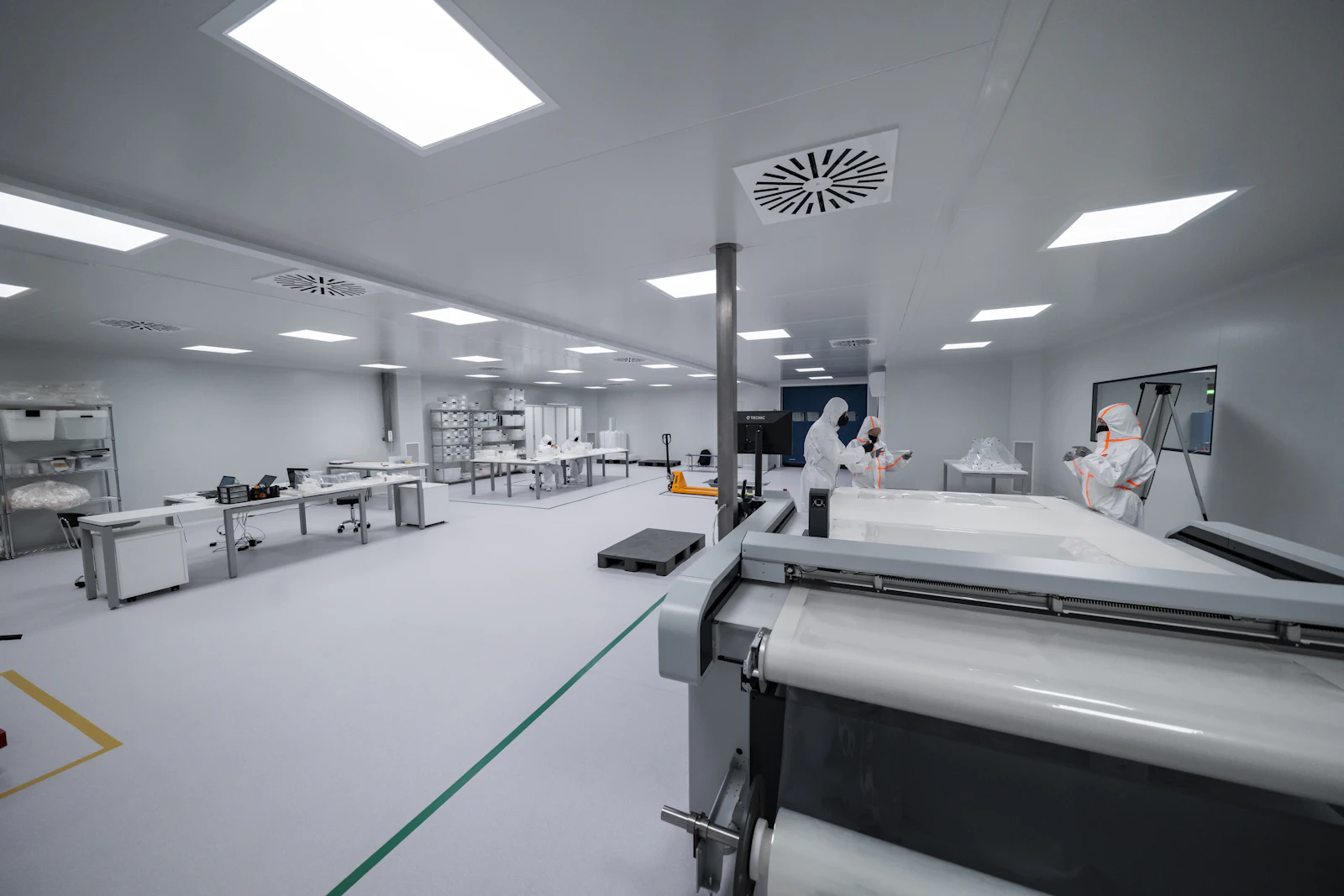

Thiết bị phòng sạch phải được đánh giá khi có người, luồng khí, dụng cụ và chuyển động sản xuất hiện diện. Ảnh của TECNIC Bioprocess Solutions trên Unsplash. Chuyển động làm thay đổi phép đo.

Kết cấu non-lube cũng đơn giản hóa kế hoạch kiểm soát nhiễm bẩn. Không còn cốc châm dầu cần nạp lại, không cần xác nhận lưu lượng cấp dầu và không có sương dầu chủ động phải dẫn qua đường xả. Tuy nhiên, xi lanh vẫn có phớt, mỡ, bề mặt mài mòn, ống, đầu nối, van và đường khí xả. Vì sao điều đó quan trọng? Mỗi thành phần đều có thể giải phóng hạt, nước ngưng, hóa chất hoặc cặn của quy trình. Hướng dẫn năm 2022 của Ủy ban châu Âu về sản xuất vô trùng yêu cầu chiến lược kiểm soát nhiễm bẩn trên toàn cơ sở và liệt kê thiết bị, tiện ích, bảo trì phòng ngừa, vệ sinh, giám sát và phê duyệt nhà cung cấp là các yếu tố kiểm soát (EU GMP Annex 1, 2022). Xi lanh non-lube phải nằm trong chiến lược đó. Nó không thay thế chiến lược. Lợi thế thực tế là giảm một nguồn dầu chủ ý trong một hệ thống kiểm soát lớn hơn và được lập hồ sơ.

Non-lube có đồng nghĩa với đáp ứng ISO 14644 không?

Chỉ riêng non-lube không thể xác lập sự phù hợp với phòng sạch cho một linh kiện hoặc một hệ thống lắp đặt cụ thể. ISO 14644-1 phân loại nồng độ hạt trong không khí từ 0,1 đến 5 µm. ISO 14644-14:2026 cung cấp phương pháp đánh giá sự phù hợp của thiết bị và dụng cụ (ISO 14644-1, 2015; ISO 14644-14, 2026).

ISO 14644-1 phân loại không khí trong phòng sạch, vùng sạch hoặc thiết bị ngăn cách. Tiêu chuẩn này không chứng nhận xi lanh chỉ dựa trên nhóm sản phẩm. ISO 14644-14 đề cập đến sự phù hợp của thiết bị theo nồng độ hạt trong không khí, đây là khung phù hợp hơn khi người mua cần bằng chứng cho một cơ cấu chuyển động. Sự phù hợp với phòng sạch nghĩa là linh kiện hoặc vật liệu đã xác định đáp ứng yêu cầu độ sạch được nêu trong các điều kiện có lập hồ sơ. Tuyên bố chỉ hữu ích khi nêu rõ phần tiêu chuẩn, ngưỡng hạt hoặc hóa chất, trạng thái vận hành, vị trí lấy mẫu và cấu hình thử. Bối cảnh chính là đặc tả. Nhiễm bẩn hóa học cần một ranh giới khác. ISO 14644-15:2026 bao quát sự phù hợp của thiết bị và vật liệu theo nồng độ hóa chất trong không khí, với phạm vi liên kết đến ISO 14644-8 (ISO 14644-15, 2026). Cả Phần 14 và Phần 15 đều không bao quát nhiễm bẩn sinh học, khả năng vệ sinh hoặc tính tương thích với chất tẩy rửa. Những câu hỏi đó cần bằng chứng riêng.

Hãy xem “đáp ứng ISO” là một câu chưa hoàn chỉnh. Hãy bổ sung phần tiêu chuẩn, cấp hoặc giới hạn nồng độ, loại hạt hoặc hóa chất, trạng thái thử, vị trí lấy mẫu và phạm vi vận hành. Bạn có chấp nhận một động cơ được gọi là phù hợp phòng sạch chỉ vì nó có ổ bi kín không? Xi lanh cũng cần được xem xét với cùng kỷ luật kỹ thuật.

Hãy dùng thứ tự ưu tiên bằng chứng sau:

1. Báo cáo theo từng model, nêu rõ mẫu thử, máy đếm, ngưỡng hạt, hình học lấy mẫu, biên dạng chuyển động, nồng độ nền, độ không đảm bảo và kết quả đo.
2. Danh mục của nhà sản xuất xác định model đã thử nghiệm và các giới hạn vận hành.
3. Tuyên bố cho một dòng linh kiện với điều kiện, ranh giới cấu hình và trường hợp loại trừ rõ ràng, có thể đối chiếu với mã linh kiện được báo giá.
4. Nhãn chung. Chỉ xem đó là bằng chứng sàng lọc.

Những đặc điểm nào của xi lanh thực sự kiểm soát phát sinh hạt?

Hiệu năng trong phòng sạch đến từ toàn bộ thiết kế và phạm vi vận hành, không phải từ một nhãn bôi trơn. Trong một thử nghiệm SMC CYP được lập hồ sơ, mức phát sinh hạt được báo cáo chỉ bằng một phần hai mươi so với model trước đó trong 500.000 chu kỳ ở 200 mm/s với tải 5 kg, nhưng danh mục cũng nêu rõ dữ liệu này không được bảo đảm (danh mục SMC CYP, truy xuất năm 2026).

Ví dụ này hữu ích vì nó nêu rõ các điều kiện. Thiết kế sử dụng kết cấu không tiếp xúc giữa mặt ngoài ống xi lanh và bàn trượt, một bộ dẫn hướng bằng thép không gỉ được xử lý đặc biệt, cùng xi lanh, hành trình, tải và tốc độ thử đã xác định. Khi thay đổi các biến số đó, kết quả có thể thay đổi. Thay vì chấp nhận cụm từ “phát sinh hạt thấp” theo nghĩa bề mặt, người mua nên hỏi gì?

Đặc điểm cần xác minh	Vì sao quan trọng trong phòng sạch	Bằng chứng cần yêu cầu
Mỡ bôi trơn tại nhà máy	Có thể ảnh hưởng đến hạt, hơi, thoát khí và hóa chất của quy trình	Loại mỡ, giới hạn sử dụng, kiểm soát lượng, dữ liệu an toàn
Phớt cần piston và gạt bụi	Tiếp xúc trượt có thể tạo hạt hoặc mang theo cặn	Vật liệu, hình học, giới hạn thay thế, báo cáo thử nghiệm
Thiết kế dẫn hướng và ổ đỡ	Tải ngang và tiếp xúc có thể làm tăng mài mòn	Tải và mô-men cho phép, quy tắc lắp, điều kiện thử tuổi thọ
Cổng chân không hoặc xả áp	Có thể thu hạt hoặc dẫn rò rỉ ra xa	Lưu lượng hút yêu cầu, áp suất, giới hạn ống, điểm giám sát
Bố trí khí xả	Khí xả của van có thể làm rối luồng khí cục bộ hoặc phát tán chất nhiễm bẩn	Sơ đồ cổng, vật liệu bộ giảm thanh, phương pháp xả từ xa
Bề mặt và chi tiết liên kết	Ảnh hưởng đến bong tróc, khả năng vệ sinh, ăn mòn và điểm giữ cặn	Danh mục vật liệu, độ hoàn thiện, xem xét ren lộ và hốc lõm
Đóng gói và lắp ráp	Kiểm soát nhiễm bẩn đưa vào trước khi lắp đặt	Tình trạng lắp ráp sạch, phương pháp đóng hai lớp túi, quy trình mở

Đừng mặc định rằng phớt PTFE, thép không gỉ hoặc cổng chân không là tính năng chung cho mọi model. Đây là các đặc điểm cấp model. Hãy đối chiếu chúng với đường kính trong, hành trình, mã tùy chọn và phiên bản sản xuất chính xác trong báo giá.

Đối với việc chọn phớt ngoài phạm vi tuyên bố về phòng sạch, hãy đối chiếu vật liệu và hình học chính xác với sổ tay của nhà sản xuất. Để có bối cảnh lắp ráp điện tử, hãy xem xi lanh compact trong dây chuyền PCB tự động. Nhãn vật liệu chung là chưa đủ.

Đánh giá xi lanh để dùng trong phòng sạch như thế nào?

Một cuộc thẩm định có thể bảo vệ về mặt kỹ thuật phải tái hiện trạng thái lắp đặt và vận hành thực tế. Hướng dẫn của FDA khuyến nghị giám sát khu vực chiết rót ISO 5 trong mỗi ca sản xuất và lấy mẫu tại nơi sản phẩm hở có rủi ro cao nhất; tài liệu này cũng yêu cầu đánh giá có lập hồ sơ về thiết kế thiết bị trong điều kiện động (Hướng dẫn FDA về quy trình vô trùng, 2004).

Hãy bắt đầu bằng tiêu chí chấp nhận được viết rõ ràng. Nêu cấp phòng sạch hoặc giới hạn quy trình, kích thước hạt, vị trí đo, trạng thái phòng, mức nền, số chu kỳ, tốc độ vận hành, áp suất, tải, hướng lắp và việc hút chân không có hoạt động hay không. Nếu thiếu các thông tin đó, phép đếm hạt không thể được tái lập hoặc so sánh. Thẩm định thiết bị là bằng chứng có lập hồ sơ cho thấy xi lanh đã lắp đặt vận hành trong các tiêu chí đó. Việc này phải nối kết quả thử linh kiện với bố trí máy thực tế, luồng khí, mức độ tiếp xúc với sản phẩm, trạng thái bảo trì và điều kiện vận hành bất lợi nhưng có thể xảy ra nhất. Chi tiết lắp đặt quyết định kết quả. Quy trình cũng phải nêu cách trừ số hạt nền, cách điều tra một lần vượt giới hạn và thay đổi bảo trì hoặc cấu hình nào sẽ kích hoạt thẩm định lại.

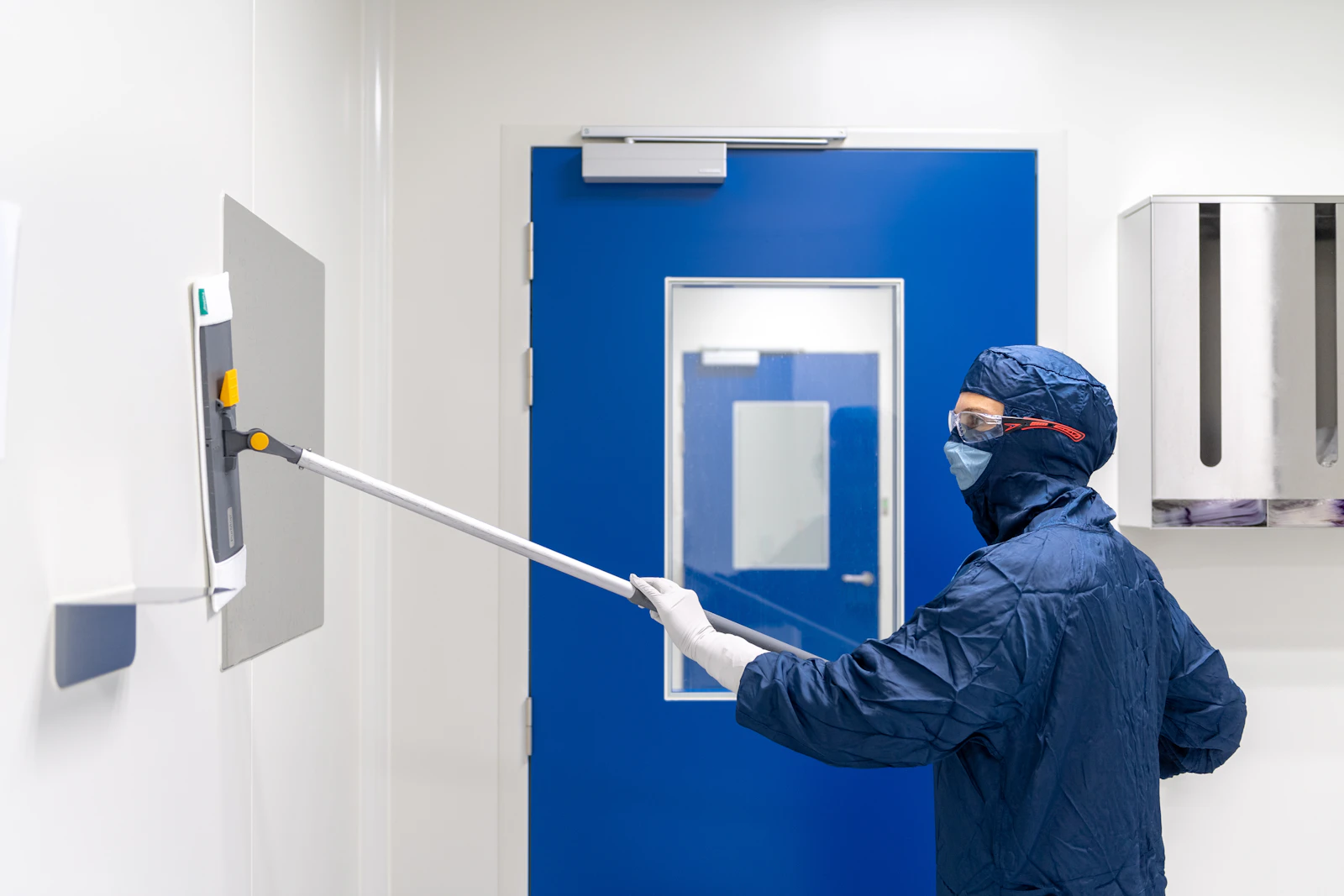

Việc thẩm định nên kiểm tra thiết bị đã lắp đặt trong trạng thái vận hành phù hợp với ứng dụng. Ảnh của Toon Lambrechts trên Unsplash.

Một trình tự thử thực tế gồm:

1. Ghi lại chính xác xi lanh, mã tùy chọn, nhận dạng số seri hoặc lô, mỡ, trạng thái đóng gói, van, ống, bản vẽ lắp và mức độ gần sản phẩm của thiết bị.
2. Đo vùng sạch ở trạng thái nghỉ và thiết lập nồng độ hạt nền.
3. Chạy các điều kiện tối thiểu, thông thường và bất lợi nhất, bao gồm khởi động, tốc độ tối đa, tải và mô-men định mức, các mức áp suất cực trị, các đợt chạy nhiều chu kỳ và trạng thái hút chân không bật hoặc tắt.
4. Lấy mẫu tại đường phát tán có khả năng cao, điểm sản phẩm tiếp xúc với môi trường, bộ dẫn hướng, phớt, đường xả và đầu ra chân không bằng các vị trí đầu dò đã lập hồ sơ.
5. Lặp lại sau giai đoạn chạy rà và gần đến giới hạn bảo trì dự kiến.
6. Ghi lại số đếm thô, hiệu chỉnh nền, sai lệch, vệ sinh, thay đổi phớt hoặc mỡ, hiệu chuẩn máy đếm và mọi cấu hình có thể làm mất hiệu lực hoặc giới hạn kết luận.

Hướng dẫn EU GMP Annex 1 đưa ra giá trị hướng dẫn tối thiểu 10 Pa giữa các phòng liền kề có cấp độ khác nhau và yêu cầu nghiên cứu luồng khí cả khi nghỉ lẫn khi vận hành (EU GMP Annex 1, 2022). Điều đó củng cố một điểm quan trọng: phép thử xi lanh phải xem xét tác động của nó đến luồng khí cục bộ, không chỉ các hạt bên trong một buồng nhỏ.

Từ các cuộc xem xét ứng dụng, chúng tôi coi phép thử của nhà cung cấp là bằng chứng sàng lọc và phép thử trên máy đã lắp là bằng chứng nghiệm thu. Phân biệt này giúp tránh tranh luận về sau. Một linh kiện có thể hoạt động tốt trong buồng thử nhưng lại gây vấn đề khi khí xả hướng ngang qua sản phẩm hở hoặc khi bộ dẫn hướng chịu tải ngang mòn nhanh hơn điều kiện thử trong danh mục.

Kiểm soát khí nén, khí xả và lắp đặt như thế nào?

Khí nén phải được đặc tả riêng với không khí trong phòng. ISO 8573-1 quy định các cấp độ tinh khiết cho ba nhóm chất nhiễm bẩn chính: hạt, nước và dầu. Tiêu chuẩn cũng nhận diện nhiễm bẩn dạng khí và vi sinh (ISO 8573-1, 2010). Vì vậy, nguồn khí, khí xả của van, ống và bộ giảm thanh đều phải nằm trong đánh giá rủi ro phòng sạch.

Loại bỏ bộ châm dầu chỉ là một bước. Hãy nêu rõ giới hạn hạt, nước và dầu tại điểm sử dụng; xác nhận máy nén và chuỗi xử lý có thể đáp ứng các giới hạn đó; đồng thời quyết định khí xả sẽ đi đâu. Một van xả ngay cạnh sản phẩm hở có thể tạo vấn đề về luồng khí cục bộ và nhiễm bẩn ngay cả khi bản thân xi lanh có mức phát sinh hạt thấp.

Hãy kiểm tra các biện pháp kiểm soát lắp đặt sau:

• Sử dụng khí đã lọc và khô trong giới hạn của nhà sản xuất xi lanh. Khí quá khô cũng có thể ảnh hưởng đến một số hệ thống bôi trơn bên trong, vì vậy không nên quy định điểm sương nếu chưa kiểm tra sổ tay của model.
• Chỉ tháo hoặc bỏ qua bộ châm dầu dạng sương sau khi xác nhận mọi van và cơ cấu chấp hành ở phía sau đều được phê duyệt cho dịch vụ không bôi trơn.
• Dẫn khí xả ra ngoài vùng trọng yếu hoặc qua bộ lọc đã được thẩm định khi đánh giá rủi ro quy trình yêu cầu.
• Sử dụng ống, đầu nối, bộ giảm thanh, keo làm kín ren và mỡ van đáp ứng cùng các giới hạn vật liệu như xi lanh.
• Giữ bộ điều khiển tốc độ và cơ cấu giảm chấn trong phạm vi đã thử nghiệm. Va đập và tải ngang có thể tạo hạt mài mòn.
• Mở bao bì sạch tại điểm chuyển giao được kiểm soát, sau đó vệ sinh và khử khuẩn cụm lắp bằng phương pháp đã được phê duyệt.

Đặc tả khí nén phải được viết tại điểm sử dụng, không chỉ trong phòng máy nén. Để có thêm bối cảnh về lọc, hãy xem cách bộ lọc kết tụ kiểm soát aerosol dầu và xác nhận các linh kiện FRL được chọn đáp ứng cùng ranh giới chất lượng khí.

Bảo trì và tổng chi phí thay đổi ra sao?

Non-lube có thể loại bỏ một công việc bảo trì, nhưng không loại bỏ việc bảo trì. Hướng dẫn thiết bị Clean Series của SMC giới hạn tốc độ xi lanh ở 400 mm/s khi muốn giữ cấp phát sinh hạt đã nêu và cảnh báo rằng mỡ chưa được phê duyệt có thể gây phát sinh hạt (Lưu ý an toàn thiết bị Clean Series của SMC, truy xuất năm 2026). Hãy xem tốc độ, mỡ, phớt và vệ sinh là các thông số phải được kiểm soát.

Kế hoạch bảo trì nên bao quát mài mòn của phớt và bộ dẫn hướng, căn chỉnh lắp đặt, hư hỏng ống, rò rỉ, bộ lọc khí xả, hút chân không, cảm biến, tính tương thích với hóa chất vệ sinh và cách đóng gói phụ tùng thay thế. Đừng bổ sung mỡ trong bảo trì định kỳ trừ khi sổ tay đúng model yêu cầu. Thay đổi chất bôi trơn với ý định tốt có thể làm mất hiệu lực hiệu năng về hạt hoặc làm hỏng hệ thống mỡ ban đầu. Khi tính tổng chi phí, hãy thay thế các tuyên bố hoàn vốn chung bằng dữ liệu tại cơ sở. Bộ Năng lượng Hoa Kỳ báo cáo rằng rò rỉ khí nén có thể làm lãng phí 20% đến 30% sản lượng của máy nén (Tài liệu Energy Tips của DOE, 2000). Đây là lý do ở cấp hệ thống để đo rò rỉ, nhưng không chứng minh rằng một xi lanh phòng sạch sẽ tiết kiệm một khoản cố định. Hãy tính cả nhân công thẩm định, bao bì sạch, năng lượng chân không, giám sát, vệ sinh, phụ tùng và chi phí lặp lại phép thử sau một thay đổi được kiểm soát.

Hãy dùng bảng tính sau:

Chi phí sở hữu hằng năm = chi phí mua và thẩm định + bảo trì theo kế hoạch + năng lượng khí nén và chân không + vệ sinh và giám sát + thời gian dừng máy dự kiến và rủi ro thay thế

Hãy so sánh thiết kế hiện tại và thiết kế đề xuất với cùng số giờ sản xuất, áp suất khí, tần suất chu kỳ, đơn giá nhân công, tần suất thử và các giả định về hỏng hóc. Phương án non-lube có loại bỏ công việc cấp dầu không? Tốt. Nó có yêu cầu hút chân không, mỡ đặc biệt, bao bì sạch hoặc xác minh hạt thường xuyên hơn không? Hãy tính cả các chi phí đó.

RFQ xi lanh phòng sạch nên có những gì?

Một RFQ hữu ích phải yêu cầu bằng chứng, không chỉ yêu cầu cụm từ “sẵn sàng cho phòng sạch”. ISO 14644-14:2026 là tiêu chuẩn dài 20 trang về sự phù hợp của thiết bị, bao quát kích thước hạt từ 0,1 µm đến 5 µm và lớn hơn; nhà cung cấp nên nêu model đã thử, ngưỡng hạt, điều kiện vận hành, cấu hình lấy mẫu và kết quả (ISO 14644-14, 2026).

Hướng dẫn phòng sạch của Festo cũng nêu cùng một điểm về ứng dụng: sự phù hợp phụ thuộc vào vị trí lắp đặt và các thông số vận hành, với ví dụ phân biệt yêu cầu ISO 4 ở phía trên phôi và ISO 7 ở phía dưới (hướng dẫn phòng sạch của Festo, truy xuất năm 2026). Hãy gửi bố trí thực tế thay vì yêu cầu một con số cấp độ tách rời khỏi ứng dụng.

Hạng mục RFQ	Thông tin cần cung cấp	Thông tin cần yêu cầu phản hồi
Mục tiêu độ sạch	Cấp ISO, kích thước hạt, giới hạn hóa chất hoặc vi sinh	Phần tiêu chuẩn áp dụng và kết quả được công bố
Lắp đặt	Bản vẽ, hướng lắp, khoảng cách đến sản phẩm hở	Vị trí lắp đã thử nghiệm và hướng phát tán
Chuyển động	Đường kính trong, hành trình, tốc độ, gia tốc, số chu kỳ, tải, mô-men	Phạm vi vận hành đã thử và quy tắc giảm định mức
Nguồn khí nén	Áp suất, cấp ISO 8573 tại điểm sử dụng, điểm sương	Giới hạn chất lượng khí và quy định không bôi trơn
Khí xả và hút	Vị trí van, khí xả từ xa, khả năng cấp chân không	Sơ đồ cổng, lưu lượng hút, yêu cầu bộ lọc
Vật liệu	Chất bị hạn chế, chất tẩy rửa, nhiệt độ	Danh mục vật liệu, loại mỡ, tuyên bố tương thích
Thẩm định	Vị trí lấy mẫu, trạng thái phòng, giới hạn chấp nhận	Phương pháp thử, báo cáo, số lượng mẫu, độ không đảm bảo hoặc lưu ý giới hạn
Bảo trì	Chu kỳ bảo dưỡng dự kiến và giới hạn tiếp cận	Bộ phớt, quy tắc về mỡ, phương pháp vệ sinh, điều kiện thay thế
Giao hàng	Tuyến chuyển giao và quy trình đóng gói	Môi trường lắp ráp, đóng túi, hướng dẫn mở bao bì

Nếu chưa có báo cáo theo từng model, hãy hỏi nhà cung cấp có thể thử cấu hình được báo giá hay không. Câu trả lời minh bạch “chưa thử nghiệm” hữu ích hơn một tuyên bố tuân thủ chung chung. Nó cho đội ngũ thẩm định biết chính xác điều gì vẫn cần được chứng minh. Sự không chắc chắn được thể hiện rõ.

Đội ngũ của chúng tôi nhận thấy phản hồi của nhà cung cấp dễ so sánh hơn khi mọi RFQ đều yêu cầu cùng một bộ trường thử nghiệm. Mục tiêu không phải ép mọi nhà cung cấp đưa ra một chứng nhận chung. Mục tiêu là làm rõ giới hạn nào đã được lập hồ sơ, giới hạn nào chỉ được suy ra và giới hạn nào vẫn cần thẩm định trên máy đã lắp.

Kết luận: hãy xem non-lube là điểm khởi đầu

Hai tiêu chuẩn ISO về thiết bị đã được sửa đổi trong năm 2026: Phần 14 đề cập đến độ sạch theo hạt trong không khí, còn Phần 15 đề cập đến độ sạch hóa học trong không khí (ISO 14644-14, 2026; ISO 14644-15, 2026). Sự phân tách này cho thấy bài học chính: xi lanh non-lube hữu ích, nhưng chỉ bằng chứng theo ứng dụng mới hoàn tất quyết định về phòng sạch.

Hãy chọn kết cấu non-lube để tránh bổ sung dầu vào khí vận hành và đơn giản hóa một phần hệ thống bảo trì. Sau đó xác minh mỡ tại nhà máy, vật liệu, phớt, thiết kế dẫn hướng, khí xả, hút, bao bì, tính tương thích với vệ sinh, chất lượng khí, tốc độ, tải và dữ liệu hạt của đúng model. Hãy bắt đầu từ ranh giới kiểm soát.

Tuyên bố có thể bảo vệ không phải là “không nhiễm bẩn”. Tuyên bố chính xác hơn là: xi lanh được chỉ định, lắp đặt và bảo trì theo tài liệu, đã đạt một giới hạn chấp nhận xác định trong điều kiện đại diện. Tuyên bố đó có thể đứng vững trước một cuộc xem xét kỹ thuật, một cuộc đánh giá chất lượng và một thay đổi nhà cung cấp.

Câu hỏi thường gặp về xi lanh không cần bôi trơn trong phòng sạch

Câu trả lời FAQ phải giữ nguyên ranh giới đo lường. ISO 14644-1 xem xét các kích thước hạt ngưỡng từ 0,1 đến 5 µm. Ví dụ ISO 5 của FDA đếm các hạt từ 0,5 µm trở lên (ISO 14644-1, 2015; FDA, 2004). Một con số cấp độ không đi kèm kích thước hạt, trạng thái vận hành và vị trí thử là chưa đầy đủ.

Xi lanh không cần bôi trơn có không chứa mỡ không?

Thông thường là không. SMC nêu rằng một dòng xi lanh non-lube được bôi trơn suốt đời tại nhà máy và không cần bổ sung dầu trong quá trình vận hành. Các sản phẩm Clean Series của hãng sử dụng mỡ fluororesin được bôi tại nhà máy. Hãy đọc sổ tay đúng model vì loại mỡ, lượng mỡ, giới hạn vật liệu và quy tắc bôi trơn lại là các yêu cầu riêng của từng sản phẩm (sổ tay CG3 của SMC, truy xuất năm 2026).

Xi lanh không cần bôi trơn có tự động đáp ứng ISO 14644 không?

Không. ISO 14644-14:2026 cung cấp phương pháp đánh giá sự phù hợp của thiết bị trên dải kích thước hạt từ 0,1 µm đến 5 µm và lớn hơn. Hãy yêu cầu model đã thử, vị trí lắp, tốc độ, tải, số chu kỳ, điều kiện hút, ngưỡng hạt, cấu hình lấy mẫu và kết quả đo. Nhãn non-lube chung chung không phải là bằng chứng thử nghiệm.

Xi lanh không cần bôi trơn có thể dùng trong cấp phòng sạch ISO nào?

Không có một cấp độ chung cho mọi xi lanh non-lube. Festo lưu ý rằng sự phù hợp phụ thuộc vào vị trí lắp đặt và các thông số vận hành. Ví dụ của Festo đặt yêu cầu ISO 4 phía trên phôi và cho phép ISO 7 phía dưới phôi (hướng dẫn phòng sạch của Festo, truy xuất năm 2026).

Hệ thống khí nén phòng sạch có nên dùng bộ châm dầu đường khí không?

Đừng lắp bộ châm dầu trừ khi sổ tay của mọi linh kiện ở phía sau cho phép hoặc yêu cầu. Một sổ tay của SMC quy định lọc đầu vào 5 µm và nêu rằng xi lanh của hãng được bôi trơn suốt đời tại nhà máy. Đồng thời, hãy xác định độ tinh khiết của khí nén tại điểm sử dụng đối với hạt, nước và dầu theo ISO 8573-1 thay vì chỉ dùng yêu cầu bằng lời là “khí sạch”.

Tính thời gian hoàn vốn khi chuyển sang xi lanh không cần bôi trơn như thế nào?

Đừng giả định thời gian hoàn vốn chung là 6 đến 12 tháng. Hãy sử dụng dữ liệu thực tế của dây chuyền về mua hàng, thẩm định, bảo trì, năng lượng khí nén và chân không, giám sát, thời gian dừng máy và rủi ro nhiễm bẩn. Khoảng 20% đến 30% rò rỉ khí nén do DOE công bố ủng hộ việc đo rò rỉ hệ thống, nhưng không xác lập mức tiết kiệm do một xi lanh mang lại (Tài liệu Energy Tips của DOE, 2000).

Ghi chú nguồn và ngày truy xuất

11 nguồn dưới đây xác định các tiêu chuẩn và ranh giới bằng chứng của bài viết. ISO đã công bố bản sửa đổi của Phần 14 vào tháng 2 năm 2026 và Phần 15 vào tháng 5 năm 2026, vì vậy hãy sử dụng các ấn bản này thay cho các phiên bản năm 2016 và 2017 đã bị rút (ISO 14644-14, 2026; ISO 14644-15, 2026).

• ISO 14644-1:2015: Phân loại độ sạch không khí theo nồng độ hạt, phạm vi, dải kích thước hạt và phương pháp phân loại. Truy xuất ngày 2026-07-10.

• ISO 14644-14:2026: Đánh giá sự phù hợp để sử dụng thiết bị theo nồng độ hạt trong không khí, phương pháp và phạm vi đánh giá sự phù hợp của thiết bị. Truy xuất ngày 2026-07-10.

• ISO 14644-15:2026: Đánh giá sự phù hợp để sử dụng thiết bị và vật liệu theo nồng độ hóa chất trong không khí, phạm vi độ sạch hóa học trong không khí và các trường hợp loại trừ. Truy xuất ngày 2026-07-10.

• FDA: Sản phẩm thuốc vô trùng được sản xuất bằng quy trình vô trùng, Thực hành sản xuất tốt hiện hành, giới hạn hạt ISO 5, thẩm định động và hướng dẫn giám sát. Truy xuất ngày 2026-07-10.

• Ủy ban châu Âu: EU GMP Annex 1, Sản xuất thuốc vô trùng, chiến lược kiểm soát nhiễm bẩn, thiết bị, tiện ích, bảo trì, luồng khí và thẩm định. Truy xuất ngày 2026-07-10.

• ISO 8573-1:2010: Chất nhiễm bẩn và cấp độ tinh khiết của khí nén, hạt, nước, dầu và các nhóm chất nhiễm bẩn bổ sung. Truy xuất ngày 2026-07-10.

• Sổ tay vận hành xi lanh khí nén CG3 của SMC, bôi trơn tại nhà máy, lọc 5 µm và các lưu ý về chất lượng khí. Truy xuất ngày 2026-07-10.

• Danh mục xi lanh không cần ty dòng Clean CYP của SMC, thiết kế phát sinh hạt thấp theo model, điều kiện thử, giới hạn và lưu ý. Truy xuất ngày 2026-07-10.

• Danh mục thiết bị phòng sạch của SMC, mỡ tại nhà máy, giới hạn tốc độ, bao bì, cổng chân không và lưu ý của Clean Series. Truy xuất ngày 2026-07-10.

• Festo: Phòng sạch, sự phù hợp phụ thuộc ứng dụng, vị trí lắp và các thông số vận hành. Truy xuất ngày 2026-07-10.

• Bộ Năng lượng Hoa Kỳ: Energy Tips, Giảm thiểu rò rỉ khí nén, khoảng rò rỉ trong hệ thống và phương pháp quản lý rò rỉ. Truy xuất ngày 2026-07-10.
