Việc lựa chọn giữa van điện từ tác động trực tiếp và van điện từ điều khiển bằng van dẫn hướng có thể quyết định hiệu suất của hệ thống. Việc lựa chọn sai có thể dẫn đến hiện tượng rung lắc van, tiêu thụ điện năng quá mức hoặc thậm chí van hoàn toàn không hoạt động — những vấn đề hoàn toàn có thể tránh được nếu hiểu rõ những điểm khác biệt cơ bản giữa hai nguyên lý hoạt động này.

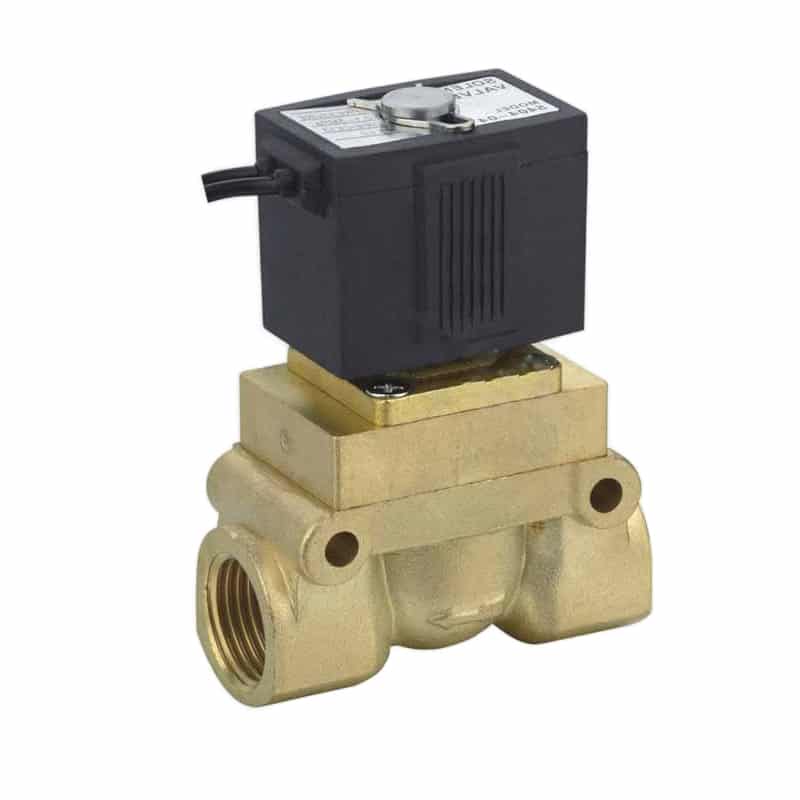

Van solenoid tác động trực tiếp sử dụng lực điện từ để di chuyển trực tiếp đĩa van hoặc piston, trong khi van điều khiển bằng van pilot sử dụng một van pilot nhỏ để điều khiển áp suất hệ thống, từ đó điều khiển van chính. Mỗi thiết kế mang lại những ưu điểm riêng biệt cho các dải áp suất, lưu lượng và yêu cầu công suất khác nhau.
Tháng trước, tôi đã giúp Carlos, một kỹ sư thiết kế tại một nhà máy xử lý nước ở Arizona, giải quyết vấn đề hỏng van liên tục. Hệ thống của anh ấy sử dụng van tác động trực tiếp cho ứng dụng có đường kính 6 inch và áp suất 150 PSI, nhưng loại van này không thể tạo ra đủ lực để hoạt động đáng tin cậy. Việc chuyển sang sử dụng van điều khiển bằng van pilot đã loại bỏ hoàn toàn các sự cố và giảm tiêu thụ điện năng xuống 70%. .
Mục lục
- Cơ chế hoạt động của van solenoid tác động trực tiếp và khi nào nên sử dụng chúng?
- Nguyên lý hoạt động và ứng dụng của van điều khiển bằng van pilot là gì?
- Thiết kế nào mang lại hiệu suất tốt hơn cho ứng dụng cụ thể của bạn?
- Chi phí và các vấn đề bảo trì của từng thiết kế là gì?
Cơ chế hoạt động của van solenoid tác động trực tiếp và khi nào nên sử dụng chúng?
Van solenoid tác động trực tiếp cung cấp hoạt động đơn giản và đáng tin cậy bằng cách sử dụng lực điện từ để điều khiển trực tiếp vị trí van.
Van solenoid tác động trực tiếp hoạt động bằng cách cấp điện cho cuộn dây tạo ra lực từ để nâng hoặc đẩy trực tiếp đĩa van chống lại áp suất hệ thống và lực lò xo, khiến chúng trở nên lý tưởng cho các ứng dụng áp suất thấp, lỗ nhỏ và các tình huống yêu cầu thời gian phản ứng nhanh với hệ thống điều khiển đơn giản.
Cơ chế hoạt động
Khi được cấp điện, cuộn dây điện từ tạo ra lực từ trường trực tiếp di chuyển Piston hoặc rô-to, Mở hoặc đóng lỗ van mà không cần sự hỗ trợ của áp suất hệ thống.
Yêu cầu và giới hạn về lực
Van tác động trực tiếp phải tạo ra đủ lực từ để vượt qua áp suất hệ thống, lực lò xo và ma sát, do đó giới hạn ứng dụng của chúng ở các lỗ nhỏ hơn và áp suất thấp hơn.
Đặc điểm thời gian phản hồi
Các van tác động trực tiếp thường có thời gian phản hồi nhanh hơn (5–50 mili giây)1 vì không có độ trễ của mạch điều khiển, nên chúng rất phù hợp cho các ứng dụng có tần suất chuyển đổi cao.
Giới hạn áp suất và kích thước
Áp suất làm việc tối đa giảm khi kích thước lỗ tiết lưu tăng do giới hạn về lực2, thường giới hạn ở các lỗ có đường kính 1/2 inch ở áp suất cao hoặc các lỗ có đường kính lớn hơn ở áp suất thấp.
| Kích thước van | Áp suất tối đa (thông thường) | Tiêu thụ điện năng | Thời gian phản hồi | Ứng dụng điển hình |
|---|---|---|---|---|
| 1/8 inch | 300+ PSI | 5-15 watt | 5-20 mili giây | Thiết bị đo lường, các dây chuyền sản xuất nhỏ |
| 1/4 inch | Hơn 200 PSI | 8-25 watt | 10-30 mili giây | Hệ thống điều khiển khí nén, hệ thống thủy lực nhỏ |
| 3/8 inch | 150+ PSI | 15-40 watt | 15-40 mili giây | Ứng dụng có lưu lượng trung bình |
| 1/2 inch | 100+ PSI | 25-60 watt | 20-50 mili giây | Kiểm soát quá trình, lưu lượng vừa phải |
| 3/4 inch | 50+ PSI | 40-100 watt | 25-60 mili giây | Lưu lượng lớn, áp suất thấp |
| 1 inch | 25+ PSI | 60-150 watt | 30-70 mili giây | Lưu lượng cao, áp suất rất thấp |
Ứng dụng lý tưởng cho van tác động trực tiếp
- Hệ thống áp suất thấp: Xử lý nước, Hệ thống điều hòa không khí (HVAC), Hệ thống khí nén áp suất thấp
- Yêu cầu phản hồi nhanh chóng: Các thiết bị ngắt an toàn, ứng dụng chu kỳ nhanh
- Điều khiển đơn giản: Ứng dụng bật/tắt mà không cần trình tự phức tạp
- Lưu lượng nhỏ: Thiết bị đo lường, mạch điều khiển, hệ thống lấy mẫu
- Dịch vụ hút bụi: Các ứng dụng mà việc vận hành thử nghiệm không khả thi
Nguyên lý hoạt động và ứng dụng của van điều khiển bằng van pilot là gì?
Van điều khiển bằng áp suất hệ thống sử dụng áp suất hệ thống để vận hành các van lớn với yêu cầu điện năng tối thiểu.
Van solenoid điều khiển bằng van pilot sử dụng một van pilot tác động trực tiếp nhỏ để điều khiển áp suất trong buồng phía trên đĩa van chính, cho phép áp suất hệ thống hỗ trợ việc mở và đóng các van lớn trong khi chỉ cần lượng điện năng tối thiểu cho hoạt động của van pilot.
Nguyên lý hoạt động hai giai đoạn
Van điều khiển áp suất trong buồng trên của van chính, tạo ra chênh lệch áp suất sử dụng áp suất hệ thống để di chuyển đĩa van chính.
Yêu cầu về chênh lệch áp suất
Van điều khiển bằng tay cần chênh lệch áp suất tối thiểu (thường là 5–10 PSI)3 giữa đầu vào và đầu ra để hoạt động bình thường, do đó hạn chế việc sử dụng chúng trong các ứng dụng có chênh lệch áp suất thấp.
Lợi thế về hiệu suất năng lượng
Vì chỉ van điều khiển nhỏ cần lực điện từ, nên tiêu thụ điện năng vẫn ở mức thấp bất kể kích thước của van chính, thường dao động từ 5 đến 20 watt cho tất cả các kích thước.
Các yếu tố cần xem xét về thời gian phản hồi
Van điều khiển bằng van pilot có thời gian phản hồi chậm hơn (50-500 mili giây) do thời gian cần thiết để tạo áp suất hoặc giảm áp suất trong buồng pilot.
Tôi đã hợp tác với Sarah, một kỹ sư quy trình tại một nhà máy hóa chất ở Texas, để thay thế các van tác động trực tiếp có kích thước quá lớn, gây tiêu thụ điện năng quá mức và sinh nhiệt. Các van điều khiển bằng van pilot mới đã giảm tải điện xuống 80% đồng thời đảm bảo hoạt động đáng tin cậy ở áp suất 200 PSI trên đường ống có đường kính 2 inch. .
Quy trình vận hành
- Van đóng: Van điều khiển đóng, buồng trên được nén áp suất, đĩa chính được giữ đóng.
- Kích hoạt: Van điều khiển mở, buồng trên xả khí ra cửa xả.
- Mở đầu: Sự chênh lệch áp suất làm cho đĩa chính di chuyển đến vị trí mở.
- Ngắt nguồn điện: Van điều khiển đóng lại, buồng trên được nén lại.
- Kết thúc: Sự chênh lệch áp suất và lực lò xo đóng van chính.
Thiết kế nào mang lại hiệu suất tốt hơn cho ứng dụng cụ thể của bạn?
So sánh hiệu suất phụ thuộc vào các yêu cầu cụ thể của ứng dụng, bao gồm áp suất, lưu lượng, khả năng cung cấp điện và yêu cầu về thời gian phản hồi.
Lựa chọn van phụ thuộc vào áp suất hoạt động và yêu cầu lưu lượng. Van tác động trực tiếp (direct-acting valves) phù hợp cho các ứng dụng áp suất thấp, phản ứng nhanh với đường kính lỗ van dưới 1/2″, trong khi van điều khiển bằng van pilot (pilot-operated valves) xử lý hiệu quả các ứng dụng áp suất cao, lưu lượng lớn với tiêu thụ năng lượng thấp hơn nhưng thời gian phản ứng chậm hơn.
Khả năng chịu áp suất và lưu lượng
Van điều khiển trực tiếp hoạt động hiệu quả ở áp suất thấp với lỗ thông nhỏ, trong khi van điều khiển bằng áp suất hệ thống xử lý áp suất cao và lưu lượng lớn hiệu quả hơn nhờ sự hỗ trợ của áp suất hệ thống.
Phân tích tiêu thụ điện năng
Van điều khiển trực tiếp yêu cầu công suất tỷ lệ với yêu cầu lực, trong khi van điều khiển bằng van pilot duy trì mức tiêu thụ công suất thấp ổn định bất kể kích thước.
Yêu cầu về thời gian phản hồi
Các ứng dụng yêu cầu thời gian phản hồi ở mức mili giây thường ưa chuộng thiết kế tác động trực tiếp, trong khi van điều khiển bằng van pilot phù hợp với các ứng dụng có thể chấp nhận thời gian phản hồi từ 50 đến 500 mili giây.
Các yếu tố môi trường
Van tác động trực tiếp hoạt động trong các ứng dụng chân không và áp suất chênh lệch thấp, nơi van điều khiển bằng áp suất không thể hoạt động do áp suất chênh lệch không đủ.
Ma trận quyết định lựa chọn
- Áp suất cao + Lưu lượng lớn: Điều khiển bằng van điều khiển (hệ thống áp suất hỗ trợ hoạt động)
- Áp suất thấp + Lưu lượng nhỏ: Hành động trực tiếp (đơn giản, phản ứng nhanh)
- Công suất giới hạn: Điều khiển bằng van pilot (tiêu thụ điện năng thấp liên tục)
- Phản hồi nhanh - Tình huống khẩn cấp: Hành động trực tiếp (không có độ trễ của mạch điều khiển)
- Dịch vụ hút bụi: Hành động trực tiếp (không thể điều khiển bằng van điều khiển)
- Phương tiện truyền thông bẩn: Hành động trực tiếp (ít đường ống bên trong hơn để bị tắc nghẽn)
Chi phí và các vấn đề bảo trì của từng thiết kế là gì?
Tổng chi phí sở hữu bao gồm giá mua ban đầu, chi phí lắp đặt, chi phí vận hành và yêu cầu bảo trì trong suốt vòng đời của van.
Van điều khiển trực tiếp thường có chi phí ban đầu thấp hơn nhưng có thể có chi phí vận hành cao hơn do tiêu thụ điện năng, trong khi van điều khiển bằng pilot có chi phí ban đầu cao hơn nhưng mang lại chi phí vận hành thấp hơn và thường có tuổi thọ dài hơn, với yêu cầu bảo trì thay đổi tùy thuộc vào độ phức tạp của ứng dụng và mức độ ô nhiễm.
So sánh giá mua ban đầu
Van tác động trực tiếp thường có giá thành thấp hơn 20-40% so với van điều khiển bằng van pilot do cấu trúc đơn giản hơn và ít thành phần hơn.
Phân tích chi phí hoạt động
Sự chênh lệch về mức tiêu thụ điện năng có thể rất đáng kể, với các van tác động trực tiếp cỡ lớn tiêu thụ công suất gấp 5-10 lần so với các loại van điều khiển bằng van dẫn hướng tương đương4.
Các yếu tố cần xem xét khi cài đặt
Van điều khiển trực tiếp yêu cầu kết nối điện có công suất cao, trong khi van điều khiển bằng áp suất cần chênh lệch áp suất tối thiểu và hệ thống thông gió phù hợp.
Yêu cầu bảo trì
Van điều khiển trực tiếp có ít thành phần hơn nhưng có thể bị mài mòn nhiều hơn do lực hoạt động cao hơn, trong khi van điều khiển bằng pilot có nhiều thành phần hơn nhưng thường có tuổi thọ dài hơn.
Tại Bepto Pneumatics, chúng tôi hỗ trợ khách hàng phân tích tổng chi phí sở hữu để lựa chọn các thiết kế van tối ưu. Kết quả phân tích của chúng tôi thường cho thấy các van điều khiển bằng van dẫn hướng giúp giảm chi phí vòng đời từ 30% đến 50% cho các ứng dụng có kích thước trên 1/2″ và áp suất 50 PSI. .
Yếu tố so sánh chi phí
- Chi phí ban đầu: Thuốc tác dụng trực tiếp thường có giá thành thấp hơn từ 20-40%.
- Tiêu thụ điện năng: Van điều khiển bằng tay sử dụng 70-90% tiêu thụ ít năng lượng hơn cho van lớn.
- Cài đặt: Điều khiển trực tiếp yêu cầu dịch vụ điện có công suất cao hơn.
- Bảo trì: Van điều khiển bằng tay thường có tuổi thọ cao hơn 2-3 lần.
- Chi phí ngừng hoạt động: Xem xét sự khác biệt về độ tin cậy và chế độ hỏng hóc.
Các yếu tố cần xem xét trong bảo trì
- Hành động trực tiếp: Thay thế cuộn dây, mòn piston, hư hỏng đế do lực tác động mạnh.
- Điều khiển bằng tay: Dịch vụ bảo dưỡng van điều khiển, thay thế màng van chính, vệ sinh ống thông hơi.
- Độ nhạy cảm với ô nhiễm: Hành động trực tiếp có khả năng chịu đựng tốt hơn với môi trường bẩn.
- Phụ tùng: Hành động trực tiếp có ít thành phần độc đáo hơn.
- Độ phức tạp của dịch vụ: Hệ thống điều khiển bằng van pilot yêu cầu hiểu biết về hoạt động hai giai đoạn.
Yếu tố chi phí trong vòng đời
- Chi phí năng lượng: Tính toán tiêu thụ điện năng trong suốt thời gian sử dụng 10 năm.
- Tần suất bảo trì: Xem xét chi phí linh kiện thay thế và chi phí nhân công.
- Tác động đến độ tin cậy: Tính toán chi phí ngừng hoạt động và tổn thất sản xuất
- Sự lạc hậu của công nghệ: Đánh giá tính sẵn có lâu dài của các linh kiện.
- Suy giảm hiệu suất: Theo dõi sự thay đổi về hiệu suất theo thời gian
Kết luận
Việc lựa chọn giữa van solenoid tác động trực tiếp và van solenoid điều khiển bằng van pilot đòi hỏi phân tích kỹ lưỡng các yêu cầu về áp suất, lưu lượng, khả năng cung cấp điện, thời gian phản hồi và tổng chi phí sở hữu để đảm bảo hiệu suất tối ưu và giá trị kinh tế trong suốt vòng đời của van. .
Câu hỏi thường gặp về van solenoid tác động trực tiếp so với van solenoid điều khiển bằng van pilot
Câu hỏi: Van điều khiển bằng tay có thể hoạt động với chân không hoặc chênh lệch áp suất rất thấp không?
Không, van điều khiển bằng áp suất cần có chênh lệch áp suất tối thiểu (thường là 5-10 PSI) để hoạt động đúng cách. Đối với các ứng dụng chân không hoặc chênh lệch áp suất thấp, van tác động trực tiếp là lựa chọn duy nhất vì chúng không phụ thuộc vào áp suất hệ thống để hoạt động.
Câu hỏi: Tại sao van điều khiển trực tiếp có công suất tiêu thụ cao hơn nhiều so với van điều khiển bằng van pilot?
Van điều khiển trực tiếp phải tạo ra lực điện từ tỷ lệ thuận với lực áp suất tác động lên đĩa van. Khi kích thước van tăng lên, yêu cầu về lực cũng tăng theo cấp số nhân, đòi hỏi cuộn dây lớn hơn và công suất cao hơn. Van điều khiển bằng van pilot chỉ cần công suất cho van pilot nhỏ, bất kể kích thước của van chính.
Câu hỏi: Thiết kế nào đáng tin cậy hơn trong các ứng dụng có môi trường bẩn hoặc bị ô nhiễm?
Van tác động trực tiếp thường có khả năng chịu được ô nhiễm tốt hơn vì chúng có ít đường dẫn bên trong và đường dẫn lưu chất đơn giản hơn. Van điều khiển bằng pilot có các lỗ pilot và đường dẫn thông hơi nhỏ, có thể bị tắc nghẽn bởi các mảnh vụn, tiềm ẩn nguy cơ gây hỏng hóc.
Câu hỏi: Làm thế nào để xác định chênh lệch áp suất tối thiểu cần thiết cho van điều khiển bằng van pilot?
Kiểm tra thông số kỹ thuật của nhà sản xuất, nhưng thông thường yêu cầu chênh lệch áp suất tối thiểu từ 5-10 PSI. Yêu cầu chính xác phụ thuộc vào kích thước van, lực lò xo và thiết kế. Chênh lệch áp suất không đủ sẽ ngăn cản hoạt động đúng cách hoặc gây ra chuyển động chậm, không đều của van.
Câu hỏi: Tôi có thể chuyển đổi ứng dụng van tác động trực tiếp sang van điều khiển bằng van pilot hoặc ngược lại không?
Việc chuyển đổi là khả thi nhưng đòi hỏi phân tích kỹ lưỡng về yêu cầu áp suất, khả năng cung cấp điện, thời gian phản hồi cần thiết và các điều chỉnh hệ thống ống dẫn. Các kết nối điện, lắp đặt và tích hợp hệ thống có thể cần thay đổi đáng kể. Thường thì việc lựa chọn thiết kế phù hợp ngay từ đầu sẽ hiệu quả về chi phí hơn.
-
