優化雙作用氣缸的空氣消耗

先量測，再優化。

優化雙作用氣缸的空氣消耗，應從一個可量測基準開始：每一次完整伸出與縮回循環消耗多少 normal liters 或 standard cubic feet。先計算兩個氣缸腔室與閥到氣缸之間的管路，再乘以每分鐘循環數，最後用機台上的流量量測結果比對理論需求。只有在這個基準清楚後，才適合調整壓力、缸徑、行程、死容積、循環次數、泄漏或待機加壓。

這個基準很重要，因為 SMC 選型指南用完整機台範例說明了計算邊界：10 支 50 mm 缸徑、600 mm 行程、0.5 MPa、每分鐘 5 次循環，且每支氣缸有 2 m、6 mm 內徑管路。依這些輸入，指南估算每支氣缸循環為 13 L (ANR)，管路再增加 0.56 L，整機總需求為 678 L/min（SMC Air Cylinders Model Selection，2026 查閱）。

重點摘要

• 計算蓋端容積、桿端環形容積，以及兩條閥到氣缸管路。
• 壓力透過絕對壓力影響標準空氣消耗；可用推力則跟表壓有關。
• 依 SMC 容積公式，行程縮短 25% 會讓氣缸掃掠容積縮短 25%，但固定管路需求仍然存在。

估算空氣消耗時，應結合製造商計算、美國能源部壓縮空氣指引、Festo 工程資料與 ISO 能源效率建議。技術修正至少要同時記錄缸徑、行程、壓力、循環數與實測空氣量。

雙作用氣缸中的空氣消耗包含什麼？

氣缸空氣消耗是一次完整循環中充入兩個工作腔的標準參考體積。SMC 的範例把 13 L (ANR) 氣缸消耗與 0.56 L 閥到氣缸管路消耗分開，說明閥與致動器之間的管路在每次切換時也會被重新充氣（SMC Air Cylinders Model Selection，2026 查閱）。

幾何決定兩個方向不對稱。單桿雙作用氣缸伸出時，壓縮空氣進入完整活塞面積；縮回時，空氣只填充扣除活塞桿後的環形面積。因此桿側容積通常較小。等徑雙桿設計可以讓兩個有效面積相同，但流量需求仍要依行程時間單獨檢查。平均耗氣不高的動作，若要在 0.2 second 內完成行程，仍可能需要很大的閥流量係數。

讀者可用雙作用氣缸工作原理指南追蹤方向閥如何交替加壓與排氣。計算時，閥到致動器的管路應跟相應腔室一起計入。閥上游的供氣主管通常不是每次行程都重新填充，應屬於不同系統邊界。

項目	代表內容	常用單位	為什麼重要
每循環用氣	伸出腔 + 縮回腔 + 切換管路	L/cycle (ANR) 或 scf/cycle	壓縮機與運行成本基準
平均需求	每循環用氣 x 每分鐘循環數 x 氣缸數	L/min (ANR) 或 SCFM	支路與壓縮機容量
行程所需流量	腔室與管路容積除以行程時間	L/min (ANR) 或 SCFM	閥、FRL、接頭與管路選型
實測支路流量	明確生產期間的實際機台流量	L/min、Nm3 或 scf	揭露泄漏、待機用氣與未建模負載

優化失敗通常是因為把這些邊界混在一起。閥選型需要峰值流量，能源核算需要一段時間內的標準體積，壓縮機規劃則要同時需求加上有文件依據的裕度。一個數字無法安全完成三件事。

如何計算雙作用氣缸空氣消耗？

SMC 的循環模型有四個會被充氣的容積：兩個氣缸腔室與兩條切換管路。氣缸項使用 (表壓 + 大氣壓) / 大氣壓，切換管路項則依高於大氣壓的壓力上升量計算（SMC Air Cylinders Model Selection，2026 查閱）。

活塞面積 = pi x 缸徑^2 / 4
活塞桿面積 = pi x 活塞桿直徑^2 / 4
縮回側環形面積 = 活塞面積 - 活塞桿 面積

伸出腔容積 = 活塞面積 x 行程
縮回腔容積 = 環形面積 x 行程

氣缸標準空氣量 =
  伸出腔容積 x 絕對壓力比
  + 縮回腔容積 x 絕對壓力比

每循環耗氣量 = 氣缸標準空氣量
  + 無桿側充氣管路容積
  + 有桿側充氣管路容積

單位必須一致。若面積為 mm2、行程為 mm，乘以 10^-6 可轉成升。當工作壓力為 MPa gauge，且參考大氣壓近似 0.1 MPa 時，0.6 MPa gauge 氣缸的絕對壓力比為 (0.6 + 0.1) / 0.1 = 7。不要把這個比值盲目套用到每個型錄值；製造商可能使用 ANR、NL、Nl、dm3、scf 或其他參考條件，溫度與參考壓力定義也可能不同。結果旁邊應記錄基準，方便日後把供應商計算與流量計讀值對上。

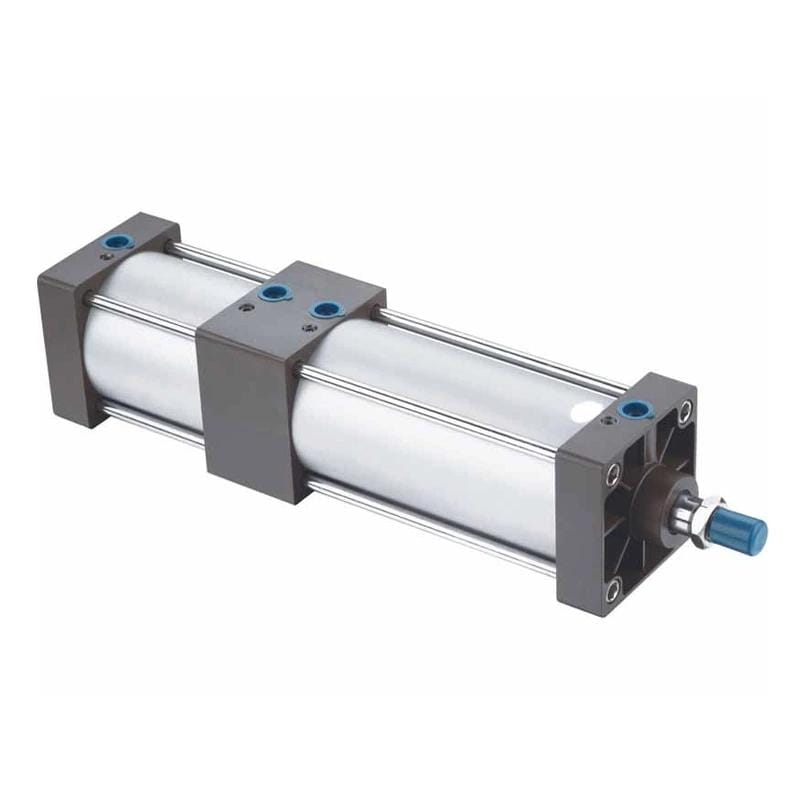

計算範例：50 mm 缸徑、20 mm 桿徑、200 mm 行程

假設一支單桿氣缸在 0.6 MPa gauge 下運行，缸徑 50 mm、桿徑 20 mm、行程 200 mm，兩個接口各接 1 m、6 mm 內徑管。每分鐘 20 個完整循環時，依 SMC 方法得到以下四捨五入結果：

元件	每循環標準空氣體積
蓋端氣缸腔	2.749 L (ANR)
桿端氣缸腔	2.309 L (ANR)
兩條切換 1 m 管路	0.339 L (ANR)
完整循環	5.397 L (ANR)
20 cycles/min	107.9 L/min (ANR)

這只是計算基準，不是實測需求承諾。它不含閥先導耗氣、泄漏、吹氣、夾爪、真空發生器、排氣型調壓器，也不含機台停止時仍消耗的空氣。若輕載氣缸快速反向，腔室可能在閥切換前尚未達到設定壓力。

工具氣壓缸選型耗氣量計算器輸入缸徑、桿徑、行程、壓力與每分鐘循環數，先估算雙作用氣缸兩側用氣，再與機台實測流量比較。耗氣量 = 氣壓缸面積 x 行程 x 壓力比 x 循環次數缸徑活塞桿直徑行程長度動作型式開啟計算工具 ->

氣缸公式參考說明這個計算背後的面積與推力方程。請把推力結果與耗氣結果放在一起，因為最低用氣設定只有在致動器仍能提供所需負載裕度時才有意義。

哪些輸入最影響空氣消耗？

Festo 的氣缸空氣消耗工具要求輸入氣缸尺寸、行程長度與工作壓力，SMC 則再加入切換管路容積與循環頻率。這五組輸入解釋了可重複的理論需求；實測流量若高於這個基準，通常指向泄漏、待機消耗、先導空氣或支路上的其他裝置（Festo Cylinder Air Consumption，2026 查閱）。

1. 缸徑按直徑平方改變面積。 50 mm 改成 40 mm，蓋端活塞面積減少 36%；相同表壓下推力也減少 36%。
2. 行程線性改變掃掠容積。 200 mm 縮到 150 mm，可移除 25% 腔室容積，但固定管路仍存在。
3. 循環頻率線性改變每分鐘耗氣。 不必要測試行程從 20 降到 15 cycles/min，理論需求降低 25%。
4. 壓力改變每個充氣容積中的標準空氣質量。 消耗比較用絕對壓力；氣缸推力用活塞兩側的表壓差。
5. 閥到氣缸的管路會反覆充氣。 長管、過大內徑與遠端閥島會讓小氣缸迴路變成大死容積負載。
6. 泄漏與待機流量不在理想掃掠容積公式內。 流量計可以捕捉，但單純幾何計算無法預測。

SMC 自身 50 mm 範例中，兩條米級管路佔 13.56 L 循環總量中的 0.56 L，約 4.1%。對更小氣缸、更長管、更大內徑或更高循環率，比例會更大。在反應、維護與安全允許時，讓閥靠近致動器。高速氣缸檢查表可協助把平均消耗與短行程時間所需的峰值流量分開。

降低壓力實際能省多少？

在 50 mm 範例中，壓力從 0.6 MPa gauge 降到 0.5 MPa gauge，計算循環需求從 5.397 L (ANR) 降至約 4.618 L (ANR)，降低 14.4%。同時，未扣除摩擦與安全係數的蓋端理論推力約從 1,178 N 降為 982 N（SMC Air Cylinders Model Selection，2026 查閱）。

表壓	計算循環需求	20 cycles/min 需求	理論蓋端推力
0.6 MPa	5.397 L (ANR)	107.9 L/min	1,178 N
0.5 MPa	4.618 L (ANR)	92.4 L/min	982 N
0.4 MPa	3.839 L (ANR)	76.8 L/min	785 N

這個百分比只屬於此幾何、管路容積與參考條件，不是通用省電比例。壓縮機輸入功率還取決於壓縮機型式、控制模式、排氣壓力、儲氣、泄漏，以及全廠需求中有多少真的改變。美國能源部指出，當末端用氣未妥善調壓且壓縮機控制能有效響應時，降低並控制下游系統壓力可能讓能耗降低 10% 或更多；這是有條件的系統案例，不是單一氣缸保證值（DOE Improving Compressed Air System Performance，2003）。

DOE FEMP 也提供了全廠壓力關係：在接近 100 psig、且有 30% 到 50% 未調壓用氣的系統中，排氣壓力增加 2 psi，總能耗可能升高約 1.6% 到 2%。這包含人工需求與壓縮機效應，不只是氣缸腔室（DOE Compressed Air Assessment Basics，2011）。Festo 的反例也重要：6 bar 正確選型的氣缸若改為 4 bar，可能必須升一個缸徑，而較大 4 bar 致動器用氣可能接近原本 6 bar 設計（Festo Optimise Compressed Air Use，2025）。

工具氣壓缸選型缸出力計算器變更調壓器設定前，用缸徑、桿徑、摩擦裕度與安全係數檢查每個建議壓力下的推力與拉力。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具 ->

工作壓力指南說明，氣缸運動時端口的實際壓力比調壓器標籤更重要。要在流動中量測，並檢查過濾器、調壓器、閥、管路與接頭兩側壓力。

何時適當縮小缸徑或行程可以減少用氣？

50 mm 改 40 mm 會因活塞面積按直徑平方變化而讓蓋端掃掠容積降低 36%；200 mm 行程縮到 150 mm 則讓腔室容積降低 25%。SMC 公式讓這些變化很清楚，同時推力也隨活塞面積下降（SMC Air Cylinders Model Selection，2026 查閱）。

合理選型是選擇仍能通過實際負載、摩擦、加速度、安裝、側向負載、壓降與合理裕度的最小致動器，不是自動選下一個較小型錄缸徑。夾持器在供壓下跌時仍要保持力，跟只克服滾動阻力的水平搬送軸需要不同裕度。

• 量測最高力段兩個氣缸端口的動態壓力。
• 建立所需推力或拉力，包括治具質量、製程力、摩擦、加速度與方向。
• 確認活塞桿是否受壓，以及屈曲或側向負載是否控制設計。
• 在實測壓力下比較目前缸徑與下一個標準缸徑。
• 重新檢查閥流量、管路內徑、緩衝、循環時間、安裝與備件可得性。

相鄰的推力計算可參考氣缸力與空氣使用指南。本文的邊界不同：它問的是每個可接受幾何在完整雙作用循環中消耗多少空氣，並包含兩個腔室與切換管路。

行程不是免費的。縮短工作行程只有在工具不需要被移除的那段行程時才會節省掃掠容積；可能需要把工件移近、調整治具幾何，或取消不必要的避讓動作。緩衝長度、感測器位置、維護空間與安全退避距離仍要一起審查。消除循環通常更乾淨：診斷往復、重複確認行程或上游斷料時仍持續循環的氣缸，都在沒有產出的情況下消耗完整循環。

流量控制器與閥會降低氣缸消耗嗎？

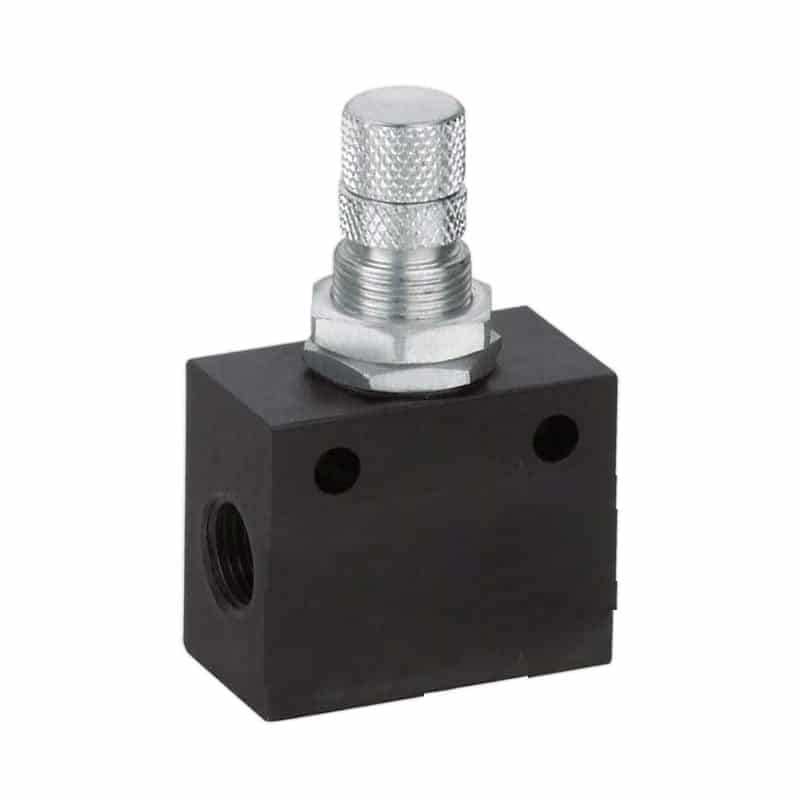

傳統速度控制器靠節流改變動作，並不會自動降低最後充入同一壓力腔室的空氣質量。SMC AS-R/AS-Q 產品宣稱透過雙壓或快速供排功能降低 25%，這說明節省來自迴路行為，而不是一般節流本身（SMC AS-R/AS-Q，2026 查閱）。

meter-out 控制可透過限制排氣改善速度穩定性，避免撞擊、彈跳或浪費性的重複循環；但它也可能建立背壓，降低淨推力。meter-in 控制限制供氣流量，可降低峰值流量，並可能在輕載快速反向應用中使腔室尚未達滿壓就切換。這種效果必須量測，因為它同時改變加速度、推力與響應。

有用的區分是速度裝置與節氣迴路。速度裝置控制質量進出速度；節氣迴路改變進入的質量、每個行程需要的壓力、被充氣的死容積，或待機支路是否保持加壓。雙壓迴路可用全壓做有負載工作行程，低壓做無負載返回。早期切斷供氣或膨脹迴路可在行程結束前停止充氣。排氣回收可把殘壓轉移到另一腔室。這些設計都會改變力、時序、安全行為與故障響應，應依製造商迴路與選型規則執行。

閥選型仍很重要。閥太小會造成動態壓降與慢循環；遠端超大閥可能需要更大管路和更多切換死容積。先導閥可能消耗先導空氣，直動閥避免氣動先導需求但有不同電氣、流量與尺寸限制。可參考氣動先導閥指南。若應用需要變化壓力或流量，比例流量控制指南說明閉迴路選項。

在運行機台上驗證節氣效果

SMC 範例預測 10 支氣缸需要 678 L/min，但 SMC 也提醒選擇壓縮機容量時要考慮溫度下降、泄漏與中間設備。Festo 能源服務會在機台量測流量、消耗與壓力，因為理論掃掠容積看不到待機泄漏或其他支路負載（SMC Air Cylinders Model Selection，2026 查閱；Festo Energy Saving Services，2026 查閱）。

先選邊界。循環正規化空氣消耗是累積標準空氣體積除以完整合格生產循環；機台入口流量感測器可同時捕捉氣缸、先導空氣、吹氣、真空、泄漏與待機需求。氣缸支路感測器則可隔離致動器迴路。端口壓力感測器可確認在負載行程中是否真的達到假設工作壓力。

1. 定義量測邊界：機台、支路、閥島或單支氣缸。
2. 穩定生產：產品、治具、壓力、循環程式與溫度一致。
3. 記錄每合格循環用氣：累積標準升數或標準立方英尺除以完整合格循環。
4. 量測待機流量：停止命令動作但保持正常加壓狀態。
5. 擷取動態壓力：記錄供氣與兩個端口在最大流量與最大力事件中的壓力。
6. 一次只做一個受控變更。
7. 重複量測並比較每合格循環用氣，而不是單一瞬間流量。

結果	可能解釋	下一步檢查
實測循環用氣接近計算	幾何與循環數解釋大部分需求	審查缸徑、壓力、行程或循環是否能安全改變
實測生產用氣較高	有泄漏、先導流、吹氣、真空或額外動作	逐一隔離支路負載
待機流量仍高	泄漏、排氣型調壓器、開放吹氣或待機迴路	做停機泄漏與隔離測試
端口壓力低於模型輸入	供氣限制或閥/管路壓降	使用壓降故障排查指南
每循環用氣下降但不良品增加	推力、速度、緩衝或程序裕度被拿掉	恢復最後穩定條件並重審負載工況

先讓體積邊界可信，再換算成本。年度壓縮機電費不是一個通用 dollars-per-SCF 常數；應使用實測比功率、控制行為、運轉時間、電價與排程。

工具壓縮空氣壓縮空氣能源成本計算器用場站專屬運轉時數、電價、壓縮機比功率與利用率假設，把已驗證年度壓縮空氣體積換算成運行成本。能源成本 = 空氣流量 x 比功率 x 小時數 x 能源單價平均流量負載率年度小時數比功率開啟計算工具 ->

現有機台的優化順序

DOE 指出，在特定未調壓需求與壓縮機控制條件下，降低受控系統壓力可能節省 10% 或更多能源。ISO/TR 22165 的立場更保守：改善氣動系統能源效率時，必須同時考慮功能與經濟效率，不為每台機器指定同一節省值（DOE Sourcebook，2003；ISO/TR 22165:2018，2018）。

應先做不改變機台設計意圖、且可量測結果的項目：

優先	動作	為什麼先做	驗收證據
1	修復外部與內部泄漏	移除需求且不改變預定循環	待機流量下降，生產不變
2	計畫待機時停氣	避免非生產加壓與吹氣	允許時安全狀態支路流量接近零
3	移除不必要動作	省掉完整循環而不降低氣缸能力	相同合格產出、命令行程更少
4	設定最低已驗證工作壓力	有推力富餘時降低充氣質量	在實測端口壓力下通過負載、速度與安全測試
5	降低無負載回程壓力	針對低力半循環	回程時間與故障行為仍可接受
6	縮短閥到氣缸管路	削減反覆充氣的死容積	相同響應、每循環用氣較低
7	縮短不必要行程	直接移除掃掠容積	治具間隙與安全退避仍足夠
8	合理縮小缸徑	可能產生很大的面積型減量	推力、屈曲、速度、緩衝與安裝都通過
9	評估節氣迴路	普通設定無法分離推力需求時有用	製造商專屬迴路測試確認節省

不要一開始就降低全廠主管壓力。先把關鍵高壓用戶與局部壓力過高的應用分開。壓縮機、儲氣罐、乾燥機、配管系統與生產瞬態必須一起審查。也不要一開始就換新閥；新閥可解決壓降或啟用雙壓迴路，但它不能自行移除過大的腔室容積。最終驗收表應包含氣缸型號、缸徑、桿徑、行程、閥、管路內徑與長度、調壓設定、動態端口壓力、每循環用氣、待機流量、循環時間、負載條件、溫度與日期。

空氣消耗 FAQ

SMC 範例把 13 L (ANR) 氣缸容積與 0.56 L 切換管路合併為每循環需求；DOE 則提醒全廠能源響應取決於未調壓需求與壓縮機控制。這兩個邊界說明了為什麼每循環升數與省電量必須分開計算（SMC，2026 查閱；DOE，2003）。

雙作用氣缸每個循環會消耗多少空氣？

計入每個會被充氣的容積：全缸徑伸出腔、扣除桿徑後的環形縮回腔，以及兩條切換的閥到氣缸管路。結果取決於缸徑、桿徑、行程、表壓、參考條件與管路幾何。乘以每分鐘完整循環數與氣缸數，就是平均需求。

雙作用氣缸伸出與縮回消耗的空氣相同嗎？

一般單桿氣缸不相同。伸出填充完整活塞面積，縮回填充扣除活塞桿後的較小環形面積。等徑雙桿氣缸可以有相同有效面積，但壓力設定與管路容積仍可能讓方向性實測消耗不同。

壓力從 7 bar 降到 6 bar 會節省 14% 嗎？

請用絕對壓力。若 7 bar 與 6 bar 是表壓，固定腔室約是 8 bar absolute 對 7 bar absolute，下降 12.5%。實際循環節省還取決於桿側容積、管路、最終腔壓與泄漏。

速度控制器會降低氣缸空氣消耗嗎？

速度不是消耗。傳統速度控制器主要改變流量與運動時間。如果腔室仍達相同壓力，其理論充氣質量基本不變。節氣型速度控制器或雙壓迴路可改變回程壓力、充氣時序或最終壓力，但應用限制仍要檢查。

如何證明優化確實節省壓縮空氣？

在一次受控變更前後，量測相同合格生產循環數的累積 normal liters 或 standard cubic feet，同時記錄待機流量、動態壓力、循環時間、負載與不良品。比較每合格循環用氣，再確認沒有失去推力、節拍、安全、製程品質與故障響應。

最低讀值不自動等於最佳設定。正確結果是所有推力、時序、安全、品質與故障響應要求都通過時，最低且可重複的空氣消耗。

外部技術參考與查閱日期

SMC, Air Cylinders Model Selection：雙作用氣缸與管路空氣消耗公式、所需流量區分、50 mm 缸徑範例與壓縮機容量提醒。2026-07-10 查閱。

Festo, Cylinder Air Consumption：氣缸尺寸、行程與工作壓力輸入。2026-07-10 查閱。

U.S. Department of Energy, Improving Compressed Air System Performance：系統方法、人工需求、壓力控制、儲氣與有條件能源降低。2026-07-10 查閱。

DOE FEMP, Compressed Air Assessment Basics：接近 100 psig 系統的壓力與人工需求影響。2026-07-10 查閱。

ISO/TR 22165:2018：氣動系統能源效率應用指引範圍。2026-07-10 查閱。

Festo, Optimise Compressed Air Use in Pneumatic Systems：降壓利益、選型取捨與無負載回程壓力建議。2026-07-10 查閱。

SMC, Air Saving Speed Controller AS-R/AS-Q：雙壓節氣產品宣稱與應用語境。2026-07-10 查閱。

Festo Energy Saving Services：機台層級流量、消耗與壓力量測方法。2026-07-10 查閱。

延伸閱讀主題：壓降排查、工作壓力、氣缸公式與比例流量控制。
