Optimizar el consumo de aire de un cilindro de doble efecto no significa cerrar un regulador al azar. El trabajo correcto empieza separando el aire que llena la cámara de avance, la cámara de retroceso y los tubos conmutados entre válvula y actuador. Después se compara ese cálculo con la demanda medida en la máquina, porque las fugas, el aire piloto, los tiempos muertos y las pérdidas de presión pueden hacer que el consumo real sea distinto del volumen barrido.
Este punto de partida importa porque la guía de selección de SMC desarrolla un ejemplo completo de máquina. Usa diez cilindros de 50 mm de diámetro con 600 mm de carrera a 0.5 MPa, cinco ciclos por minuto y 2 m de tubería de 6 mm de diámetro interno. Con esas entradas, la guía estima 13 L (ANR) por ciclo de cilindro, añade 0.56 L por tubería y llega a una demanda total de 678 L/min (SMC Air Cylinders Model Selection, consultado en 2026).
Puntos clave
- Calcule litros normales por ciclo completo antes de convertirlos en L/min, SCFM o coste eléctrico.
- Bajo la fórmula de volumen de SMC, una carrera 25% más corta reduce el volumen barrido del cilindro en 25%, pero la demanda fija de tubería permanece.
- Bajar presión ahorra aire solo si la fuerza, velocidad, margen de seguridad y presión dinámica todavía pasan.
- Los reguladores de caudal ordinarios cambian velocidad; el ahorro real exige menor presión, menor volumen, menos fugas o menor número de ciclos.
Consumo de aire del cilindro significa el volumen referido a condiciones estándar que se carga en las dos cámaras de trabajo durante un ciclo completo. Volumen conmutado de tubería es el volumen entre válvula y cilindro que se presuriza y descarga con cada conmutación. Ahorro de aire verificable es una reducción demostrada en litros normales por pieza, por ciclo o por hora bajo la misma tarea de producción.
¿Qué cuenta como consumo de aire en un cilindro de doble efecto?
El consumo de aire de un cilindro de doble efecto incluye el aire comprimido que entra en ambas cámaras durante avance y retroceso. El ejemplo publicado por SMC separa 13 L (ANR) de consumo del cilindro y 0.56 L de consumo de tubería entre válvula y cilindro, lo que demuestra que el tubo conmutado forma parte de cada evento de cambio de dirección (SMC Air Cylinders Model Selection, consultado en 2026).

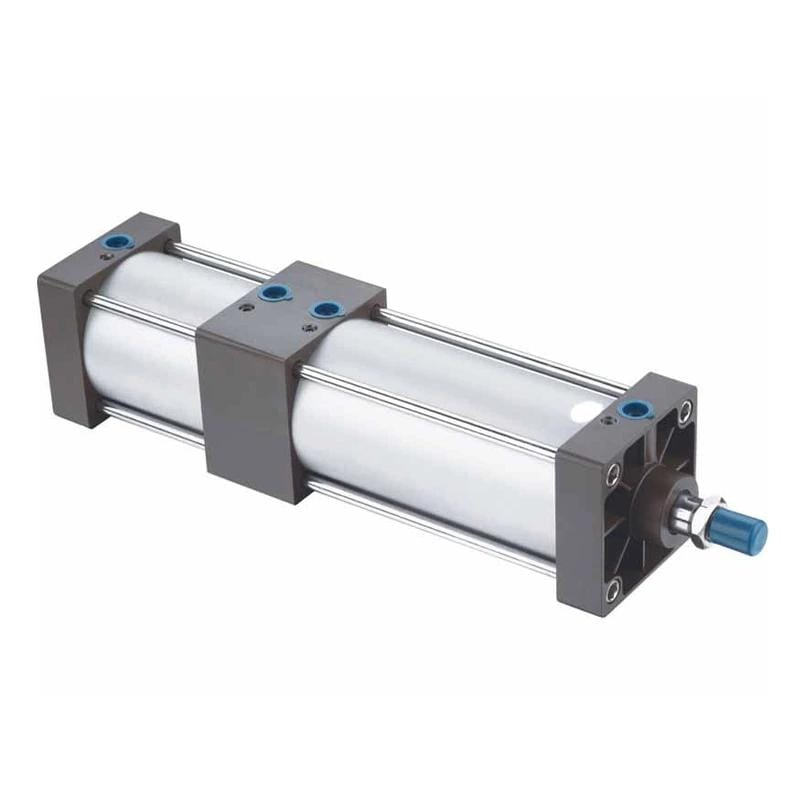

La cámara del lado tapa usa toda el área del pistón. La cámara del lado vástago usa el área anular, porque el vástago ocupa parte del volumen. En una máquina real también deben contarse los tramos de tubo que se llenan y descargan con cada movimiento. El volumen aguas arriba de la válvula no suele rellenarse una vez por carrera, por lo que pertenece a otro límite de sistema.
Los lectores pueden usar la guía de funcionamiento de cilindros de doble efecto para seguir cómo la válvula direccional presuriza y evacua alternadamente las dos cámaras. En auditorías de energía, conviene dibujar el límite de cálculo: cilindro, tubos conmutados, válvula, colector y compresor no son la misma pregunta.
| Cantidad | Debe contarse | Comentario de ingeniería |
|---|---|---|
| Cámara de avance | Sí | Volumen de diámetro completo multiplicado por presión absoluta de trabajo |
| Cámara de retroceso | Sí | Volumen anular; el vástago reduce el área efectiva |
| Tubería entre válvula y cilindro | Sí | Se llena y se descarga con cada conmutación |
| Colector aguas arriba de la válvula | No en el ciclo del cilindro | Se evalúa en la demanda de rama o planta |
| Fugas, purgas y aire piloto | Medición separada | No pertenecen al volumen geométrico, pero sí a la factura de aire |
¿Cómo se calcula el consumo de aire de un cilindro de doble efecto?
El modelo de ciclo de SMC tiene cuatro volúmenes cargados: dos cámaras del cilindro y dos tuberías conmutadas. Los términos de cilindro usan (presión manométrica + presión atmosférica) / presión atmosférica, mientras los términos de tubería conmutada usan el aumento de presión sobre la atmósfera (SMC Air Cylinders Model Selection, consultado en 2026).
Para una primera estimación, calcule el área del pistón, el área anular, el volumen de cada carrera y el volumen interno de los tubos. Convierta cada volumen a aire libre o aire normal con el factor de presión adecuado. Finalmente multiplique litros por ciclo por ciclos por minuto. Esta secuencia evita un error habitual: comparar solo el volumen del lado tapa y olvidar que el retorno también consume aire.
Seccion transversal del embolo = pi x diametro interior^2 / 4
Seccion del vastago = pi x diametro del vastago^2 / 4
Seccion anular de retraccion = seccion transversal del embolo - seccion del vastago
Volumen de la camara de extension = seccion transversal del embolo x carrera
Volumen de la camara de retraccion = seccion anular x carrera
Volumen de aire estandar del cilindro =
volumen de la camara de extension x relacion de presion absoluta
+ volumen de la camara de retraccion x relacion de presion absoluta
Consumo por ciclo = volumen de aire estandar del cilindro
+ volumen cargado del tubo del lado tapa
+ volumen cargado del tubo del lado vastagoEjemplo trabajado: diámetro 50 mm, vástago 20 mm, carrera 200 mm
| Entrada o resultado | Valor usado | Notas |
|---|---|---|
| Diámetro del pistón | 50 mm | Área completa para la carrera de avance |
| Diámetro del vástago | 20 mm | Resta área en el retorno |
| Carrera | 200 mm | Volumen barrido por cámara |
| Presión | 0.6 MPa manométrica | Use presión absoluta para la conversión de cilindro |
| Tubos conmutados | 1 m de 6 mm ID por lado | Volumen muerto que cambia con la válvula |
| Consumo calculado | 5.397 L/ciclo | Ambas cámaras más tubería conmutada |
| Demanda a 20 ciclos/min | 107.9 L/min | Antes de fugas y otros consumidores |
La referencia de fórmulas de cilindros neumáticos cubre las ecuaciones de área y fuerza que sostienen este cálculo. Mantenga el resultado de fuerza al lado del resultado de consumo, porque la configuración con menos aire solo sirve si el actuador todavía entrega el margen de carga requerido.
¿Qué entradas cambian más el consumo de aire?
La herramienta de consumo de aire de Festo pide tamaño de cilindro, longitud de carrera y presión de operación, mientras SMC añade los volúmenes de tubería conmutada y la frecuencia de ciclo. Esos cinco grupos de entrada explican la demanda teórica repetible; el caudal medido por encima de esa línea base apunta a fugas, consumo en reposo, aire piloto u otro dispositivo de la rama (Festo Cylinder Air Consumption, consultado en 2026).
El diámetro tiene un efecto fuerte porque el área cambia con el cuadrado del diámetro. La carrera cambia el volumen linealmente. La presión cambia la masa de aire en cada volumen. La frecuencia de ciclo convierte litros por ciclo en demanda por minuto. La tubería conmutada suele parecer pequeña, pero se vuelve visible con cilindros pequeños, tubos largos, diámetros internos grandes o ciclos rápidos.
El propio ejemplo de SMC con diámetro 50 mm asigna 0.56 L de su total de 13.56 L/ciclo a los tramos de tubo de escala métrica. Eso equivale a aproximadamente 4.1% del ejemplo declarado. Coloque la válvula cerca del actuador cuando la respuesta, el acceso de mantenimiento y la seguridad de la máquina lo permitan. La lista de comprobación para cilindros de alta velocidad ayuda a separar consumo promedio del caudal pico requerido para cumplir un tiempo de carrera corto.
¿Cuánto ahorra realmente bajar la presión?
En el ejemplo de 50 mm, bajar la presión de 0.6 a 0.5 MPa manométricos reduce la demanda calculada del ciclo de 5.397 a aproximadamente 4.618 L (ANR), una reducción de 14.4%. Al mismo tiempo, la fuerza teórica del lado tapa cae de unos 1,178 N a 982 N antes de fricción y factores de seguridad (SMC Air Cylinders Model Selection, consultado en 2026).
| Presión manométrica | Consumo calculado | Demanda a 20 ciclos/min | Fuerza teórica del lado tapa |
|---|---|---|---|
| 0.6 MPa | 5.397 L/ciclo | 107.9 L/min | 1,178 N |
| 0.5 MPa | 4.618 L/ciclo | 92.4 L/min | 982 N |
| 0.4 MPa | 3.839 L/ciclo | 76.8 L/min | 785 N |
El porcentaje pertenece a esta geometría, a este volumen de tubería y a esta condición de referencia. No es un porcentaje universal de ahorro eléctrico. La potencia de compresor depende del tipo de compresor, modo de control, presión de descarga, almacenamiento, fugas y de cuánto cambia realmente la demanda total de planta. El Departamento de Energía de EE. UU. indica que reducir y controlar la presión aguas abajo puede disminuir el consumo de energía en 10% o más cuando los usos finales no estaban regulados y el control del compresor responde de forma eficiente (DOE Improving Compressed Air System Performance, 2003).
El Federal Energy Management Program del DOE ofrece otra relación de nivel de planta. En un sistema cercano a 100 psig con 30% a 50% de uso no regulado, un aumento de 2 psi en presión de descarga puede elevar el uso combinado de energía alrededor de 1.6% a 2%. Ese efecto incluye demanda artificial y comportamiento del compresor en todo el sistema, no solo la cámara del cilindro (DOE Compressed Air Assessment Basics, 2011).
Festo añade un contraejemplo importante: un cilindro correctamente dimensionado a 6 bar puede necesitar el siguiente diámetro mayor si se rediseña para 4 bar, y ese actuador mayor a 4 bar puede usar aproximadamente la misma cantidad de aire que el actuador correcto a 6 bar. La reducción de presión funciona mejor cuando elimina un exceso de fuerza existente, reduce la presión de un retorno sin carga o permite bajar la presión de cabecera de la planta (Festo Optimise Compressed Air Use, 2025).
La guía de presión de trabajo explica por qué la presión en el puerto del cilindro durante el movimiento importa más que la etiqueta del regulador. Mida bajo caudal. Revise ambos lados de filtros, reguladores, válvulas, tubos y accesorios. De lo contrario, una configuración que parece optimización energética puede ser solo un problema de caída de presión oculto.
¿Cuándo reduce aire el dimensionamiento correcto de diámetro o carrera?
Cambiar de un diámetro de 50 mm a 40 mm reduce el volumen barrido del lado tapa en 36%, porque el área del pistón sigue el diámetro al cuadrado; acortar una carrera de 200 mm a 150 mm reduce el volumen de cámara en 25%. La fórmula de SMC muestra esos cambios de forma explícita, mientras la fuerza cae con el área del pistón (SMC Air Cylinders Model Selection, consultado en 2026).
El diámetro correcto no es el menor diámetro que se mueve una vez sin carga. Debe superar la carga real con presión dinámica mínima, fricción, aceleración, gravedad, envejecimiento de sellos y factor de seguridad. La carrera correcta no es solo la distancia nominal; debe incluir topes, tolerancias, acceso de montaje y posición de sensores sin desperdiciar recorrido presurizado.
El cálculo de fuerza adyacente se trata en la guía de fuerza y consumo de aire del cilindro neumático. Este artículo mantiene un límite distinto: pregunta cuánto consume cada geometría aceptable durante un ciclo completo de doble efecto, incluyendo ambas cámaras y la tubería conmutada.

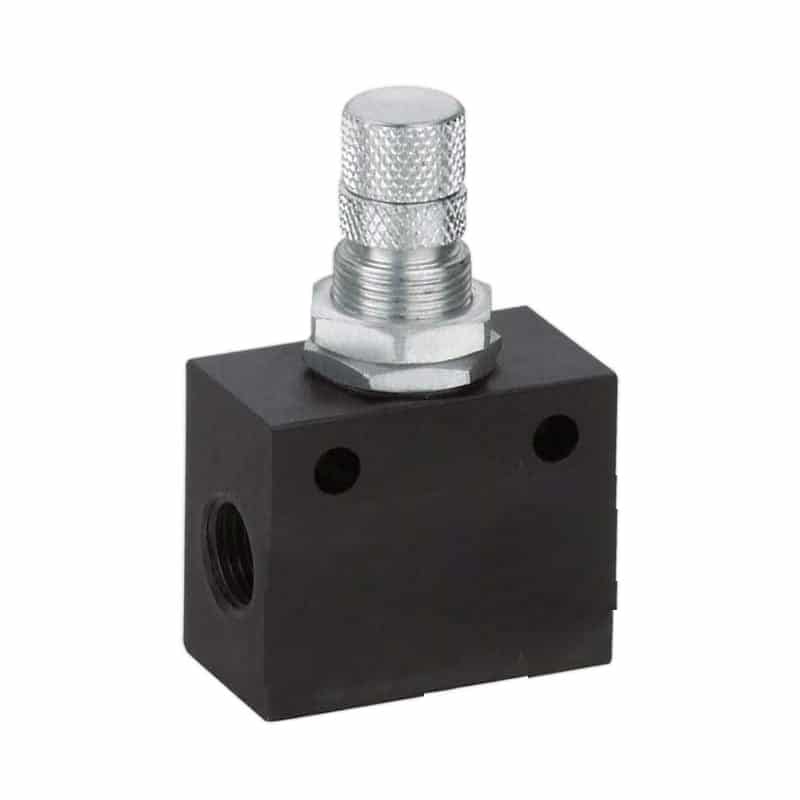

¿Los reguladores de caudal y las válvulas reducen el consumo del cilindro?
Un controlador de velocidad convencional cambia el movimiento estrangulando el caudal; no reduce automáticamente la masa final de aire en una cámara que llega a la misma presión. SMC afirma para sus productos AS-R/AS-Q una reducción de 25% mediante funciones de dos presiones o suministro y escape rápidos, lo que demuestra que el ahorro viene del comportamiento del circuito, no de la estrangulación ordinaria por sí sola (SMC AS-R/AS-Q, consultado en 2026).
La selección de válvula sigue siendo importante. Una válvula demasiado pequeña causa pérdida de presión dinámica y ciclos lentos; una válvula remota demasiado grande puede exigir tubos mayores y más volumen muerto conmutado. Las válvulas pilotadas pueden consumir aire piloto, mientras las de accionamiento directo evitan esa demanda neumática piloto pero tienen otros límites eléctricos, de caudal y tamaño. La guía de válvulas neumáticas pilotadas cubre ese límite de selección.
Para aplicaciones que necesitan presión o caudal variables, la guía de control proporcional de caudal explica opciones de lazo cerrado. El hardware proporcional es útil cuando la máquina requiere perfiles controlados o múltiples niveles de fuerza; no es automáticamente la respuesta de menor coste para un ciclo fijo de dos posiciones.
Verifique el ahorro de aire en la máquina en marcha
El ejemplo de SMC predice 678 L/min para diez cilindros, pero SMC también aconseja considerar caída de temperatura, fugas y equipos intermedios al seleccionar capacidad de compresor. Los servicios energéticos de Festo miden caudal, consumo y presión en la máquina porque el volumen barrido teórico no revela fugas en espera ni otras cargas de la rama (SMC Air Cylinders Model Selection, consultado en 2026; Festo Energy Saving Services, consultado en 2026).
Una prueba práctica debe registrar la misma pieza, la misma receta y la misma velocidad antes y después. Mida presión en el puerto durante el movimiento, caudal promedio, caudal pico, tiempo de ciclo y caudal en reposo con la máquina detenida pero presurizada. Si solo se mira la presión del regulador, se puede confundir una restricción con un ahorro.
| Observación de prueba | Interpretación probable | Acción siguiente |
|---|---|---|
| L/min por ciclo baja y el tiempo de ciclo se mantiene | Ahorro real en la tarea medida | Convertir a coste anual con horas locales |
| La presión de puerto está por debajo del modelo | Restricción de suministro o caída en válvula/tubo | Use la guía de solución de caída de presión |
| El caudal en reposo es alto | Fugas, purgas o aire piloto | Reparar antes de redimensionar cilindros |
| El consumo baja pero la máquina se ralentiza | Menor caudal, no necesariamente mayor eficiencia | Confirmar producción, calidad y capacidad |
Orden de optimización para máquinas existentes
DOE informa que bajar la presión controlada del sistema puede reducir energía en 10% o más bajo condiciones específicas de demanda no regulada y control de compresor. ISO/TR 22165 toma una posición más segura: mejorar la eficiencia energética neumática considerando función y eficiencia económica, sin asignar un ahorro universal a toda máquina (DOE Sourcebook, 2003; ISO/TR 22165:2018, 2018).
| Orden | Acción | Por qué va en esta posición |
|---|---|---|
| 1 | Reparar fugas y consumo en reposo | No cambia la función del eje y suele tener baja complejidad |
| 2 | Medir presión dinámica en el cilindro | Evita bajar presión cuando ya existe caída oculta |
| 3 | Ajustar presión solo donde hay margen de fuerza | Reduce masa de aire sin perder capacidad necesaria |
| 4 | Acortar tubería conmutada y revisar tamaño de válvula | Reduce volumen muerto y estabiliza el ciclo |
| 5 | Redimensionar diámetro o carrera en rediseños | Afecta fuerza, montaje, repuestos y validación |
| 6 | Aplicar circuitos de ahorro o dos presiones | Útil cuando el caso de movimiento justifica mayor complejidad |
Documente cada cambio con una línea base, una medición posterior y una conclusión económica. Cuando la mejora dependa de una presión de cabecera inferior, asegúrese de que los compresores, secadores y almacenamiento se comporten como se esperaba. Un ahorro local que obliga a otro equipo a trabajar peor no es una optimización del sistema.
Preguntas frecuentes sobre consumo de aire
El ejemplo publicado por SMC combina 13 L (ANR) de volumen de cilindro con 0.56 L de tubería conmutada por ciclo, mientras DOE advierte que la respuesta energética de planta depende de la demanda no regulada y del control del compresor. Esos dos límites explican por qué los litros por ciclo del cilindro y el ahorro eléctrico deben calcularse por separado (SMC, consultado en 2026; DOE, 2003).
¿Cuánto aire usa un cilindro neumático de doble efecto por ciclo?
Usa el aire necesario para llenar la cámara de avance, la cámara de retroceso y los tubos conmutados entre válvula y cilindro a la presión de trabajo. En el ejemplo de 50 mm, 20 mm de vástago, 200 mm de carrera y 0.6 MPa, el resultado calculado es 5.397 L por ciclo antes de fugas y otros consumidores.
¿Un cilindro de doble efecto consume el mismo aire al avanzar y al retroceder?
No exactamente cuando tiene un solo vástago. El avance usa el área completa del pistón; el retroceso usa área anular porque el vástago ocupa parte del volumen. La tubería conmutada de ambos lados también contribuye, por lo que cada dirección debe calcularse de forma separada.
¿Bajar de 7 bar a 6 bar ahorra 14%?
No como regla universal. El porcentaje depende de presión absoluta, volumen de cámara, volumen de tubo, fuerza requerida y respuesta del compresor. Puede ahorrar aire en el cilindro, pero si obliga a usar un diámetro mayor o si el compresor no responde, el ahorro de energía puede ser menor o nulo.
¿Un regulador de velocidad reducirá el consumo del cilindro?
Un regulador de velocidad estándar cambia cómo entra o sale el aire, no el volumen final de una cámara que llega a la misma presión. Para ahorrar aire se necesita cambiar presión, volumen, número de ciclos, fugas, o usar un circuito diseñado para reducir masa de aire en parte del movimiento.
¿Cómo se demuestra que una optimización ahorró aire comprimido?
Mida antes y después el caudal por ciclo, la presión dinámica, el tiempo de ciclo, el caudal en reposo y la producción aceptada. Use la misma receta de máquina y convierta el volumen anual verificado a coste con datos locales de compresor y electricidad. Sin medición, solo hay una estimación.
Referencias técnicas externas y fechas de recuperación
- SMC, Air Cylinders Model Selection: fórmulas de consumo de cilindros de doble efecto y tubería, distinción de caudal requerido, ejemplo de diámetro 50 mm y nota de capacidad de compresor. Recuperado el 2026-07-10.
- Festo, Cylinder Air Consumption: entradas de tamaño, carrera y presión de operación para comparar configuraciones. Recuperado el 2026-07-10.
- U.S. Department of Energy, Improving Compressed Air System Performance: enfoque de sistemas, demanda artificial, control de presión, almacenamiento y reducción energética condicional. Recuperado el 2026-07-10.
- U.S. Department of Energy FEMP, Compressed Air Assessment Basics: efectos condicionales de presión y demanda artificial para sistemas cercanos a 100 psig. Recuperado el 2026-07-10.
- ISO/TR 22165:2018: alcance de la guía de aplicación para eficiencia energética de sistemas neumáticos con consideraciones funcionales y económicas. Recuperado el 2026-07-10.
- Festo, Optimise Compressed Air Use in Pneumatic Systems: beneficios de reducción de presión, compromisos de dimensionamiento y orientación sobre presión de retorno sin carga. Recuperado el 2026-07-10.
- SMC, Air Saving Speed Controller AS-R/AS-Q: afirmación específica de ahorro de dos presiones y contexto de aplicación. Recuperado el 2026-07-10.
- Festo Energy Saving Services: enfoque de medición de caudal, consumo y presión a nivel de máquina. Recuperado el 2026-07-10.
