Silindir Çapının Kuvvet ve Hıza Etkisi: Uygulamalı Kılavuz

Silindir çapının kuvveti, debi ihtiyacını, hızı ve hava tüketimini nasıl değiştirdiğini; 32-80 mm hesap örnekleri ve pratik seçim sırasıyla inceleyin.

Paylaş
Jack Chen, pnömatik mühendisi, Bepto Pnömatik

Yazar hakkında

Jack Chen

pnömatik mühendisi

Ben Bepto Pnömatik ekibinden pnömatik mühendisi Jack. Tekliften önce pnömatik ürün ihtiyaçlarını, bileşen uygulamalarını ve teknik ayrıntıları incelemeye yardımcı olurum.

Yazarın makaleleriJack@bepto.com

Silindir çapı piston alanını doğrudan belirler; bu nedenle teorik kuvveti ve hazne hacmini çapın karesi oranında değiştirir. Ancak tek başına gerçek silindir hızını belirlemez. Daha büyük çap yalnız çalışma basıncındaki mevcut debi değişmeden kaldığında daha yavaş hareket eder; gerçek sınırı valf, hortum, rakor, egzoz yolu veya hız ayar valfi oluşturabilir.

Bu ayrım iki yaygın boyutlandırma hatasını önler. Birincisi, yalnız kuvvete göre büyük çap seçip mevcut valfin hazneyi gerekli strok süresinde dolduramadığını sonradan görmektir. İkincisi, kağıt üzerinde daha hızlı göründüğü için küçük çap seçip yük altında basıncın çöktüğünü fark etmektir. Daha geniş denklem arşivi için pnömatik silindir formülleri kılavuzunu kullanın. Bu yazı tek bir karara odaklanır: devrenin geri kalanı aynıyken çap değiştiğinde ne olur?

Öne çıkan noktalar

  • Basınç değişmediğinde teorik uzama kuvveti çapın karesiyle orantılıdır.
  • Gerçek hazne debisi değişmediğinde piston hızı piston alanıyla ters orantılıdır.
  • ISO 15552, sökülebilir bağlantılı 32-320 mm silindirleri kapsar; uygulamaya özel debi kontrollerini kapsamaz (ISO 15552, 2025'te teyit edildi).
  • Çapı yüke göre seçin; ardından valf debisini, hortumu, egzozu, yastıklamayı ve strok süresini doğrulayın.

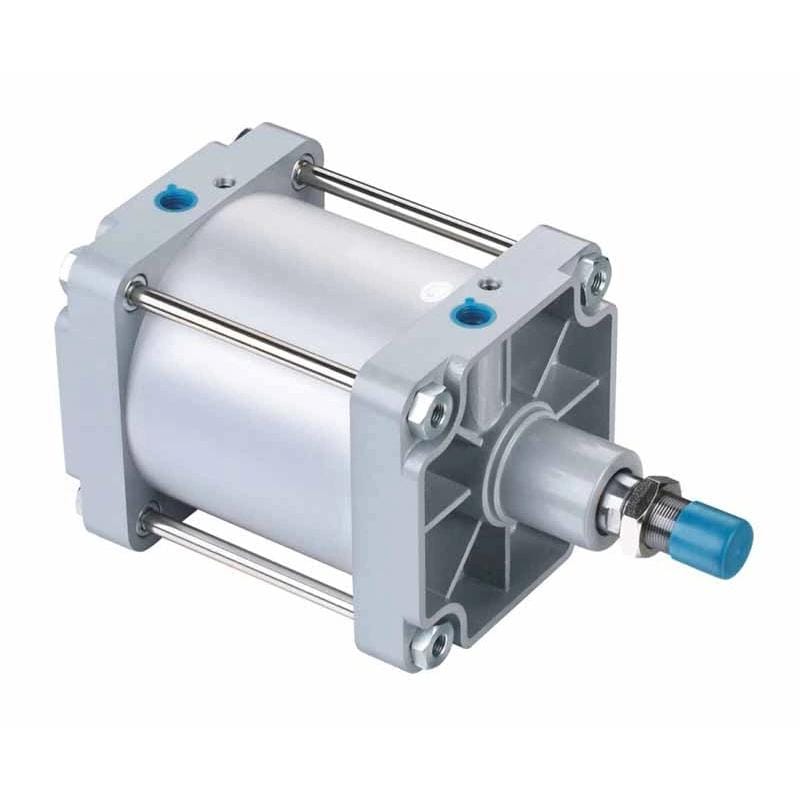

Piston alanını, kuvveti ve hazne hacmini belirleyen çapı gösteren ISO 15552 pnömatik silindir

ISO 15552:2018, 32 mm ile 320 mm arasındaki çaplara ve 1,000 kPa (10 bar) azami anma basıncına sahip, sökülebilir bağlantılı pnömatik silindirleri kapsar. Standart 2025'te teyit edilmiştir; ancak kapsamı boyutsal değiştirilebilirliktir ve uygulamaya özel kuvvet, debi, montaj veya yastıklama kontrollerinin yerini almaz (ISO 15552, 2025'te teyit edildi).

Asgari çapı kuvvet belirler. Debi, strok süresi, montaj ve yastıklama ayrıca kontrol edilmelidir.

Çap Her Şeyden Önce Alanı Değiştirir

Piston alanı; çap, kuvvet, hız ve hava ihtiyacı arasındaki bağdır. Yuvarlak piston için AutomationDirect, silindir boyutlandırmada aynı basınç-alan ilişkisini kullanır (AutomationDirect Silindir Boyutlandırma, erişim 2026-07-11):

Piston alanı = pi x çap^2 / 4
Teorik uzama kuvveti = basınç farkı x piston alanı
Geri çekme alanı = piston alanı - mil alanı
Teorik geri çekme kuvveti = basınç farkı x geri çekme alanı

Buradaki kritik unsur karedir. 40 mm çaptan 80 mm çapa geçmek alanı ikiye değil, dörde katlar. Dolayısıyla aynı basınç farkında teorik uzama kuvveti de dört katına çıkar. Strokun her milimetresi başına hazne hacmi aynı oranda büyür.

AutomationDirect, silindir uzama kuvvetini etkin piston alanı ile basınç farkının çarpımı olarak tanımlar. Boyutlandırma sayfası, tek milli silindirde çekme kuvvetinin neden daha düşük olduğunu da gösterir: geri çekmede mil, basınca maruz kalan alanın bir bölümünü kapatır (AutomationDirect Silindir Boyutlandırma, erişim 2026-07-11).

Fark sözcüğü önemlidir. Kapak tarafı 6 bar manometre basıncındayken egzoz yapan mil tarafında 0.8 bar karşı basınç varsa piston, bir tarafta 6 bar ve diğer tarafta atmosfer varsayan hesapla aynı net kuvveti görmez. Conta direnci, kılavuz sürtünmesi, ivmelenme, yerçekimi ve montaj geometrisi güvenilir biçimde hareket ettirilebilen yükü azaltır.

AraçSilindir boyutlandırmaSilindir çapı hesaplayıcısıGerekli yükü, çalışma basıncını, hareket yönünü, mil çapını, sürtünme payını ve emniyet katsayısını girerek asgari çapı ve bir sonraki yaygın ölçüyü tahmin edin.Gerekli alan = Tasarım kuvveti / (Basınç x Verim x Hız tabanlı yük katsayısı) (formül)Boyutlandırma giriş moduGerekli yük veya hareketli kütleHareket yönüKılavuz sürtünmeHesaplayıcıyı aç

Çap Büyüdüğünde Kuvvete Ne Olur?

0.6 MPa basınç farkında teorik uzama kuvveti 32 mm çapta yaklaşık 483 N iken 80 mm çapta 3,016 N değerine çıkar. Aşağıdaki değerler AutomationDirect'ın yayımladığı basınç-alan ilişkisinden hesaplanmıştır; güvenli çalışma yükü değerleri değildir (AutomationDirect Silindir Boyutlandırma, erişim 2026-07-11).

Kaynak özeti: Basıncı sabit tutmak çap etkisini yalıtır. 32 mm'den 80 mm'ye çıkıldığında piston alanı ve teorik uzama kuvveti 6.25 kat artar. Gerçek hazne debisini sabit tutmak endeksi tersine çevirir: aynı debi 6.25 kat alana bölündüğü için ilk yaklaşım hızı %16'ya düşer.

Mühendislik değerlendirmesi: Kuvvet ve hız sütunları birbiriyle yarışan katalog değerleri değildir. Bunlar farklı sabit sınırları olan iki kontrollü karşılaştırmadır: kuvvet için basınç, hız için gerçek hazne debisi.

ÇapPiston alanı0.6 MPa'da teorik kuvvetAlan ve kuvvet endeksiAynı gerçek debide hız endeksi
32 mm804 mm2483 N1.001.00
40 mm1,257 mm2754 N1.560.64
50 mm1,963 mm21,178 N2.440.41
63 mm3,117 mm21,870 N3.880.26
80 mm5,027 mm23,016 N6.250.16

Son sütun özellikle koşulludur: hazneye giren gerçek debinin eşit olduğunu varsayar. Başka bir deyişle büyük silindir, orantılı olarak daha fazla debi alırsa aynı hıza ulaşabilir. Portlar, valf ve hortum değişmezse ek hacim normalde stroku yavaşlatır.

Silindir çap alanı ve sabit debi hız endeksi32, 40, 50, 63 ve 80 milimetre çapların karşılaştırması. Alan ve teorik kuvvet çapın karesiyle artarken aynı gerçek debide hız alanın tersiyle azalır.Çap, kuvveti ve sabit debideki hızı zıt yönde değiştirir32 mm çapa endekslidir; kuvvet karşılaştırmasında basınç değişmez.6.25032 mm40 mm50 mm63 mm80 mmAlan / kuvvet endeksiSabit gerçek debide hız endeksiA = pi x D2 / 4 ile hesaplanmıştır. Teorik kuvvet sürtünmeyi ve egzoz karşı basıncını içermez.
Çapı iki katına çıkarmak piston alanını ve teorik kuvveti dört katına çıkarır. Aynı gerçek debide büyük alan, ilk yaklaşım hızını dörtte bire düşürür.

Çap seçimi için hesap örneği

En olumsuz makul yükü 800 N ve beklenen basınç farkı 0.6 MPa olan dinamik yatay bir transferi ele alalım. SMC'nin genel silindir seçim kılavuzu, dinamik çalışma için 0.5 veya daha düşük yük oranı önerir. Yüksek hızlı çalışmada daha düşük oran gerekebileceğini de belirtir (SMC Hava Silindirleri Model Seçimi, erişim 2026-07-11).

Seçilen yöntem olarak 0.5 kullanılırsa:

Gerekli teorik kuvvet = 800 N / 0.5 = 1,600 N
Gerekli piston alanı = 1,600 N / 0.6 N/mm2 = 2,667 mm2
Hesaplanan çap = sqrt(4 x 2,667 / pi) = 58.3 mm

Bu durumda bir sonraki uygun katalog çapı 63 mm olabilir. 0.6 MPa'daki teorik uzama kuvveti yaklaşık 1,870 N'dir ve 800 N yük için yaklaşık 0.43 yük oranı verir. Bu yalnız kuvvet kapısıdır. Tasarımcı ayrıca geri çekme kuvvetini, mil kararlılığını, montajı, yan yükü, yastıklama enerjisini, dinamik basıncı ve çevrim süresini kontrol etmelidir. Kuvvet katsayısıyla boyutlandırma kılavuzu, teorik kuvvet ile izin verilen yük oranını ayrı tutmayı açıklar.

Daha Büyük Çap Kendiliğinden Daha Yavaş Değildir

Silindir hızı yalnız çapa değil, debi-alan ilişkisine bağlıdır. SMC ilk yaklaşım için s = 28.8q / A bağıntısını yayımlar; burada hız inç/s, q hava debisi SCFM ve A piston alanı inç kare cinsindendir. SMC, giriş basıncının sabit tutulması gerektiğini ve port ile hortum ölçülerinin de hızı etkilediğini açıkça belirtir (SMC Silindir Hava Debisi Kontrolü, erişim 2026-07-11).

Kaynak özeti: SMC çıkış kuvvetini hızdan ayırır: alana etki eden basınç kuvvet üretirken debinin alana bölünmesi ilk yaklaşım hızını verir. Bağıntı sabit giriş basıncı varsayar; port, hortum, egzoz, yük veya yastıklama etkilerini ortadan kaldırmaz (SMC Silindir Hava Debisi Kontrolü).

Birimlerden bağımsız temel ilişki şöyledir:

Piston hızı = gerçek hazne debisi / etkin piston alanı
Strok süresi = strok / piston hızı

Gerçek sözcüğü kritiktir. Valf kataloğu debiyi standart veya serbest havayı ifade eden SCFM ya da L/min (ANR) cinsinden verebilir. Silindir haznesine çalışma basıncında daha küçük bir gerçek hacimsel debi ulaşır. Piston alanına bölmeden önce aynı referans esasına dönüştürün. NIST de standart gaz debisi birimlerinin farklı referans sıcaklıkları kullanabileceği konusunda uyarır; bu nedenle birim esası çalışma sayfasında belirtilmelidir (NIST Basınç ve Gaz Debisi Dönüşümleri, güncelleme 2025).

SMC'nin seçim örneği sorunun ölçeğini gösterir: 0.5 MPa'da ve 500 mm/s hızda çalışan 50 mm çaplı silindir yaklaşık 350 L/min (ANR) gerektirir. Bu, tam makine çevrimindeki ortalama hava tüketimi değil, gerekli strok debisidir (SMC Hava Silindirleri Model Seçimi, erişim 2026-07-11).

AraçSilindir boyutlandırmaSilindir hızı hesaplayıcısıDaha büyük katalog çapını kabul etmeden önce çap, mil çapı, strok, çalışma basıncı ve mevcut serbest hava debisine göre uzama ve geri çekme hızını karşılaştırın.Speed = Gerçek debi / Etkin alan (formül)Silindir çapıPiston kolu çapıStrok uzunluğuMevcut serbest hava debisiHesaplayıcıyı aç

Çap değişince aynı valf neden farklı davranır?

32 mm ve 80 mm silindirler aynı gerçek hazne debisini alırsa 80 mm pistonun alanı 6.25 kat büyüktür. Dolayısıyla ilk yaklaşım hızı 32 mm değerinin yalnız %16'sıdır. Büyük silindir doğası gereği yavaş değildir; değişmeyen debi yolu hazne alanına göre yetersiz kalmıştır.

Gerçek hareket ek kısıtlar getirir:

  • Valf, gerçek giriş ve çıkış basınçlarında yeterli besleme ve egzoz debisini geçirmelidir.
  • Hortum iç çapı, hortum uzunluğu, rakorlar, hızlı kaplinler, susturucular ve manifoldlar kısıtlama ekler.
  • Egzoz kısma kontrolü hareketi kararlı hale getirmek için karşı basınç oluşturur; ancak bu basınç net kuvveti azaltır.
  • Strok ortası hızı yeterli olsa bile yastıklama ayarı strokun son bölümüne hakim olabilir.
  • Yük oranı ve conta sürtünmesi, ivmelenmeyi ve yararlı kuvvetin oluşma süresini etkiler.
  • Mil tarafındaki alan ve hazne hacmi daha küçük olduğundan geri çekme daha hızlı olabilir; ancak asimetrik valf veya egzoz koşulları bu beklentiyi tersine çevirebilir.

Yüksek hızlı silindir teknik şartname kontrol listesi, yastıklama enerjisini ve hareket zamanlamasını daha ayrıntılı ele alır. Valf odaklı hesap için Cv boyutlandırma kılavuzunu kullanın.

Sabit Debi Karşılaştırması: 32-80 mm

En yararlı çap karşılaştırması her seferinde tek bir sınırı sabit tutar. Bu yöntem SMC'nin teorik çıkış, gerekli debi ve hava tüketimini ayrı seçim hesapları olarak ele almasını izler (SMC Hava Silindirleri Model Seçimi, erişim 2026-07-11). Sabit basınçtaki kuvvet hesabını debisi belirtilmemiş hız iddiasıyla karıştırmak doğrulanamayan sonuç üretir.

Mühendislik değerlendirmesi: Çap değişikliği üç ayrı yeniden hesabı tetiklemelidir: dinamik basınçta kuvvet, hedef strok süresinde gerekli debi ve kabul edilen çevrim başına standart referanslı hava.

Karşılaştırma sınırıSabit kalanDaha büyük çapın etkisiYeniden kontrol edilecekler
Kuvvet karşılaştırmasıBasınç farkıTeorik kuvveti alanla artırırYük oranı, karşı basınç, montaj
Hız karşılaştırmasıGerçek hazne debisiİlk yaklaşım hızını düşürürValf, hortum, egzoz, yastıklama
Hedef süre karşılaştırmasıStrok ve strok süresiGerekli debiyi artırırValf iletkenliği, basınç düşümü, FRL
Çevrim başına havaStrok ve basınç oranıDoldurulan hava hacmini artırırMil çapı, hortum hacmi, çevrim hızı
Enerji karşılaştırmasıKabul edilen üretim çıktısıGenellikle aktüatör ihtiyacını artırırKaçak, boşta debi, retler, kompresör verimi

Bu ayrım arıza teşhisinde yardımcı olur. Çevrim süresi normalken zayıf silindir yük, sürtünme veya basınç farkına; güçlü fakat yavaş silindir debi kapasitesi, egzoz kısıtlaması veya yastıklama ayarına işaret eder. Hareket sırasında basıncı düşen yavaş silindirde iki sorun birden olabilir. Statik regülatör göstergesine güvenmek yerine strokun yüklü bölümünde her iki aktüatör portundaki basıncı ölçün.

CAGI de boru, rakor, filtre, kurutucu ve diğer bileşenleri basınç düşümü kaynakları olarak tanımlar; kompresör çıkış basıncını yükseltmeden önce kısıtlamaların giderilmesini önerir (CAGI Basınç Düşümü Teknik Özeti, erişim 2026-07-11). Pnömatik basınç düşümü arıza teşhis kılavuzu makine tarafındaki ölçüm sırasını verir.

Pnömatik silindir debi yolu ve çap seçim kapılarıBasınçlı hava regülatör, valf, hortum, silindir portu, piston haznesi ve egzoz yolundan geçer. Her kısıtlama silindir hızını veya dinamik basıncı azaltabilir.Çap, hareket sisteminin yalnız bir parçasıdırGerekli strok debisinde besleme ve egzozu birlikte kontrol edin.Regülatördinamik beslemeValfCv / iletkenlikHortumiç çap ve uzunlukSilindirçap ve strokEgzoz yoluayar valfi / susturucuKabul testiYük uygun + hedef süre uygun + port basıncı korunuyor + yastıklama enerjisi uygunBüyük çap, küçük haznede kabul edilebilir olan bir kısıtlamayı görünür hale getirebilir.
Tüm yolu ölçün. Besleme kısıtlaması basıncı ve ivmelenmeyi; egzoz kısıtlaması ise karşı basınç oluşturarak hızı ve net kuvveti azaltabilir.

Daha Büyük Çap Ne Kadar Fazla Hava Tüketir?

Strok ve basınç oranı değişmediğinde çevrim başına silindir havası yaklaşık hazne alanıyla artar. Tam çift etkili çevrim, tam çaplı uzama haznesini ve mil tarafındaki daha küçük halka biçimli hazneyi içerir. SMC hesabı valf ile silindir arasındaki anahtarlanan hortum hacmini de kapsar (SMC Hava Silindirleri Model Seçimi, erişim 2026-07-11).

SMC hava tüketimini gerekli hava hacminden ayırır. Hava tüketimi kompresör ve işletme maliyeti tahminlerinde kullanılır. Gerekli hava hacmi ise yükü belirtilen hızda hareket ettirmek için gereken debidir ve FRL, üst besleme borusu ve valf seçiminde kullanılır (SMC Hava Silindirleri Model Seçimi, erişim 2026-07-11).

Kaynak özeti: SMC hava tüketimini çalışma sırasında silindire ve valf-silindir hortumuna doldurulan hacim olarak tanımlar. Gerekli hava hacmi farklıdır: belirtilen hız için gereken debidir. Bu nedenle çap, strok, basınç, hortum ve strok süresi aynı boyutlandırma çalışma sayfasında yer alır; ancak birbirinin yerine kullanılabilen tek bir sayı değildir.

0.6 MPa manometre basıncında, 50 mm çaplı, 20 mm milli ve 200 mm stroklu bir silindiri ele alalım. 0.1 MPa mutlak basınca göre yaklaşık 7 mutlak basınç oranı ve eşit sıcaklık varsayımıyla:

Uzama süpürme hacmi = 0.393 L
Geri çekme süpürme hacmi = 0.330 L
Yalnız silindir için yaklaşık serbest hava eşdeğeri = (0.393 + 0.330) x 7
                                                   = 0.1 MPa mutlak basınca göre 5.06 L
Dakikada 20 tam çevrimde = aynı esasta yaklaşık 101 L/min

Uygulanabilir referans sıcaklığı ve diğer raporlama koşulları belirtilmedikçe bu resmi ANR, NL veya SCF değeri değildir. Hesap valf-silindir hortumunu, kaçağı, pilot havasını, üflemeyi ve eşzamanlı makine yüklerini içermez. Her iki haznenin de belirtilen basınca ulaştığını varsayar. Festo'nun silindir hava tüketimi aracı da temel girdiler olarak silindir ölçüsünü, stroku ve çalışma basıncını kullanır; dolayısıyla yalnız çapla maliyet tahmini yapılamaz (Festo Silindir Hava Tüketimi, erişim 2026-07-11).

AraçSilindir boyutlandırmaHava tüketimi hesaplayıcısıÇap, mil çapı, strok, basınç, çalışma tipi ve çevrim hızından uzama, geri çekme, toplam çevrim havası, L/min, m3/h ve SCFM değerlerini tahmin edin.Hava hacmi = Silindir Alan x Strok x Basınç oranı x Çevrimler (formül)Silindir çapıPiston kolu çapıStrok uzunluğuHareket tipiHesaplayıcıyı aç

Hortumu ve ölçülen makine debisini içeren tam sınır için çift etkili silindir hava tüketimi kılavuzuna bakın. Bir debi ayar valfi, aynı basınca ulaşan hazneye giren nihai hava kütlesini azaltmadan hızı değiştirebilir.

Çapı Yüke Göre Seçin, Ardından Debi Yolunu Doğrulayın

Güvenilir sıra: önce yük, sonra çap, üçüncü olarak debi ve son olarak makine doğrulamasıdır. SMC bu nedenle çap seçimini ve gerekli hava hacmini ayrı adımlar olarak ele alır (SMC Hava Silindirleri Model Seçimi, erişim 2026-07-11). Yalnız hıza göre çap seçmek kuvvet rezervini yok edebilir; yalnız teorik kuvvete göre seçmek ise karşılanamaz debi ihtiyacı doğurabilir.

  1. Hareketi tanımlayın. Yük büyüklüğünü, yönü, montaj konumunu, ivmeyi, stroku, hedef süreyi, beklemeyi ve dakikadaki çevrimi kaydedin.
  2. Dinamik basıncı kullanın. Hareketin en zor bölümünde en düşük kapak tarafı basıncını ve en yüksek egzoz karşı basıncını tahmin edin.
  3. Tek bir kuvvet boyutlandırma yöntemi seçin. Seçilen üreticinin yük oranını veya belgelenmiş uygulamaya özel kuvvet payını uygulayın. Çakışan düşümleri üst üste eklemeyin.
  4. Her iki yönü hesaplayın. Geri çekmede mil alanını çıkarın ve varsa yay kuvvetini ekleyin.
  5. Gerçek katalog çapına geçin. ISO ailesini, montaj zarfını, port ölçüsünü, mil çapını ve değişim gereksinimlerini kontrol edin.
  6. Hedef debiyi hesaplayın. Hazne hacmini ve hedef strok süresini, belirtilmiş referans esasındaki gerekli standart debiye dönüştürün.
  7. Her kısıtlamayı kontrol edin. İlgili basınç oranındaki valf verilerini, hortum iç çapı ve uzunluğunu, rakorları, manifoldları, hız ayar valflerini ve susturucuları inceleyin.
  8. Strok sonu enerjisini kontrol edin. Ortalama hız değişmese bile büyük çap ivmeyi ve darbeyi artırabilir.
  9. Makineyi test edin. Strok süresini, iki port basıncını, yükü, yastıklama ayarını ve kabul sonucunu kaydedin.

Kılavuzlu aktüatörün yan yükü ortadan kaldırdığını varsaymayın. Kılavuz, dış momentleri ve enine kuvvetleri belirtilen sınırlar içinde taşır; pnömatik kuvveti çap, izin verilen yüklemeyi ise kılavuz ve araba belirler. Benzer şekilde milsiz silindir yerleşim sorununu çözer; bedelsiz kuvvet veya hız sağlamaz. Çapı, conta sürüklemesi, araba yükü, portları ve yastıklama verileri yine incelenmelidir.

Kuvvet ile Hız Çatıştığında Doğru Değişkeni Değiştirin

Daha büyük çap yük kontrolünü geçip çevrim süresini karşılamıyorsa sonraki adım, hangi sınırın başarısız olduğuna bağlıdır. CAGI, kompresör çıkış basıncını artırmadan önce kısıtlamaların kaldırılmasını ve basınç düşümünün teşhis edilmesini önerir (CAGI Basınç Düşümü Teknik Özeti, erişim 2026-07-11). Doğrudan daha yüksek tesis basıncına yönelmek yerine basınç ve zaman ölçümlerini kullanın.

Mühendislik değerlendirmesi: Basınç ve zaman izleri hangi değişkenin değiştirilmesi gerektiğini gösterir. Debi yeterliyken net kuvvet düşükse yük yolu veya basınç farkı; kuvvet yeterliyken strok süresi uzunsa debi yolu incelenmelidir.

Gözlenen sonuçOlası sınırİlk işlemler
Basınç korunuyor, hareket yavaşDebi veya egzoz kısıtlamasıValfi, hortum iç çapını, rakorları, susturucuyu ve egzoz kısma ayarını kontrol edin
Hareket sırasında besleme basıncı düşüyorÜst besleme iletkenliği veya yerel depolamaFRL ve valf üzerindeki düşümü ölçün; hattı kısaltın/büyütün; hava tankı stratejisini inceleyin
Besleme korunuyor fakat net kuvvet düşükKarşı basınç, sürtünme, geometri, yükİki portu ölçün; hizalamayı ve kılavuz yükünü inceleyin
Strok ortası hızlı, strok sonu yavaşYastıklama ayarı veya hapsolmuş egzozYastıklama iğnesini ve strok sonu enerjisini inceleyin
Hız uygun, hava tüketimi yüksekAşırı büyük çap, uzun strok, yüksek basınç, fazla çevrimYük durumunu yeniden kontrol edin ve kabul edilen çevrim başına havayı ölçün
Küçük çap aşırı basınç gerektiriyorYetersiz alan veya kötü yük yoluDaha büyük çap seçin veya mekanik yükü/sürtünmeyi azaltın

Küçük, kesintili ve bağımsız yüksek basınç ihtiyacında basınç yükseltici uygun olabilir; ancak varsayılan hız çözümü değildir. Yükselticinin giriş debisine ve toparlanma süresine ihtiyacı vardır; daha yüksek çıkış basıncı depolanan enerjiyi ve hava talebini artırır. Birden çok küçük silindir yükü dağıtabilir; fakat senkronizasyon, tesisat, hizalama ve kontrol gereksinimleri ekler. Hiçbiri eksiksiz kuvvet-debi hesabının yerini almamalıdır.

Egzoz kısma kontrolü, egzoz karşı basıncını koruduğu için kararlı pnömatik silindir hızında genellikle tercih edilir. Aynı karşı basınç net kuvveti azaltır; bu nedenle hareketi ve iki port basıncını izlerken ayarlayın. Giriş kısma ve egzoz kısma kılavuzu kararlılık ödünleşimini açıklar.

Silindir Çapı RFQ Kontrol Listesi

Tedarikçi çap, valf ve devre uyumluluğunu ancak talep yük ve süre sınırını tanımladığında kontrol edebilir. ISO 15552 değiştirilebilirlik ölçülerini tanımlarken SMC seçim yöntemi yük, hız, borulama ve yastıklama kontrollerini ekler (ISO 15552; SMC Hava Silindirleri Model Seçimi). Şu değerleri birlikte gönderin:

  • Silindir tipi, mevcut model ve gerekli standart veya değiştirilebilirlik ailesi.
  • Çap, mil çapı, strok, montaj biçimi, port ölçüsü ve yastıklama tipi.
  • Yük büyüklüğü, yönü, montaj konumu, kılavuz düzeni ve dış momentler.
  • Gerekli uzama süresi, geri çekme süresi, bekleme ve dakikadaki çevrim.
  • Hareket sırasında ölçülen asgari besleme basıncı ve beklenen egzoz koşulu.
  • Valf modeli, debi özelliği, manifold düzeni ve anahtarlama süresi.
  • Hortum dış ve iç çapı, her porta uzunluk, rakorlar, hızlı kaplinler, ayar valfleri ve susturucular.
  • Ortam sıcaklığı, kirlenme, yıkama, korozyon ve yağlama koşulları.
  • Arıza davranışı, dikey yük kontrolleri, koruyucular ve makine risk gereksinimleri.
  • Strok süresi, basınç, darbe, tekrarlanabilirlik ve hava tüketimi kabul ölçütleri.

Değişim talebinde eski silindirin etiketini ve montaj ölçülerini ekleyin. ISO 15552 kendi kapsamı içinde boyutsal değiştirilebilirliği destekler; ancak port konumu, sensör kanalı, mil ucu dişi, yastıklama ayarı ve aksesuar grubu yine karşılaştırılmalıdır. ISO 15552 değiştirilebilirlik kontrol listesi bu ayrıntıları kapsar.

Çap ve debi incelemesi için tamamlanmış çalışma sayfasını pnömatik uygulama iletişim formundan gönderin. Yanıtın aktüatör sınırı ile devre kısıtlamasını ayırabilmesi için mevcut silindir ve valf model numaralarını ekleyin.

SSS: Silindir Çapı, Kuvvet ve Hız

Aşağıdaki yanıtlar kuvvet, hız ve hava tüketimini ayrı hesap sınırlarında tutar. AutomationDirect basınç-alan kuvvet ilişkisini desteklerken SMC gerekli strok debisini toplam hava tüketiminden ayırır (AutomationDirect Silindir Boyutlandırma; SMC Hava Silindirleri Model Seçimi).

Silindir çapını iki katına çıkarmak kuvveti iki katına mı çıkarır?

Hayır. Basınç farkı değişmiyorsa çapın iki katına çıkması, alan çapın karesiyle arttığı için piston alanını ve teorik uzama kuvvetini dört katına çıkarır. Seçilen yük oranı, sürtünme, karşı basınç, ivmelenme ve montaj etkileri hesaba katıldığında kullanılabilir yük daha düşük kalır.

Daha büyük çaplı bir silindir neden daha yavaş hareket edebilir?

Daha büyük çap, daha fazla hazne alanı ve hacmi demektir. Gerçek debi değişmezse hız, gerçek hazne debisinin etkin alana bölünmesine eşit olduğundan azalır. Daha büyük valf ile daha az kısıtlayıcı hortum veya egzoz yolu daha fazla debi sağlayabilir; dolayısıyla büyük silindir kendiliğinden daha yavaş değildir.

Silindir kuvveti hesabında regülatör basıncı kullanılmalı mı?

Regülatör basıncı ilk tahmin için uygundur. Nihai boyutlandırmada hareketin en zor bölümünde piston üzerindeki basınç farkı kullanılmalıdır. Besleme kaybı ve egzoz karşı basıncı net kuvveti azalttığından iki aktüatör portundaki basınçları ölçün veya tahmin edin.

Daha büyük çap her zaman daha fazla basınçlı hava mı tüketir?

Strok, basınç oranı, mil düzeni ve çevrim sayısı aynıysa daha büyük çap daha fazla hazne hacmini doldurur ve çevrim başına daha fazla standart hava tüketir. Tam hesap mil tarafı haznesini, anahtarlanan hortumu, kaçağı, pilot havasını ve gerçek çevrim sayısını da içerir.

Daha yüksek basınç, daha büyük çapın yerini tutabilir mi?

Bazen; ancak tüm bileşenlerin basınç sınırları ve makine risk değerlendirmesi içinde. Yüksek basınç piston alanını büyütmeden kuvveti artırır; fakat hava tüketimini, depolanan enerjiyi, kaçak ihtiyacını ve gerilmeyi de yükseltir. Basınç stratejisini değiştirmeden önce dinamik port basıncını ve bileşen sınırlarını doğrulayın.

Hesap iki katalog çapı arasında kalırsa hangisini seçmeliyim?

Bir sonraki uygun katalog çapına geçin; ardından kuvvet, debi, yastıklama, montaj ve hava tüketimi kontrollerini tekrarlayın. Daha büyük katalog çapı kuvveti karşılayabilir; ancak hesaplanan asgari çapta önemsiz olan valf veya hortum kısıtlamasını ortaya çıkarabilir.
