哪些材料與功能使活塞耐磨環成為無桿氣缸性能的關鍵？

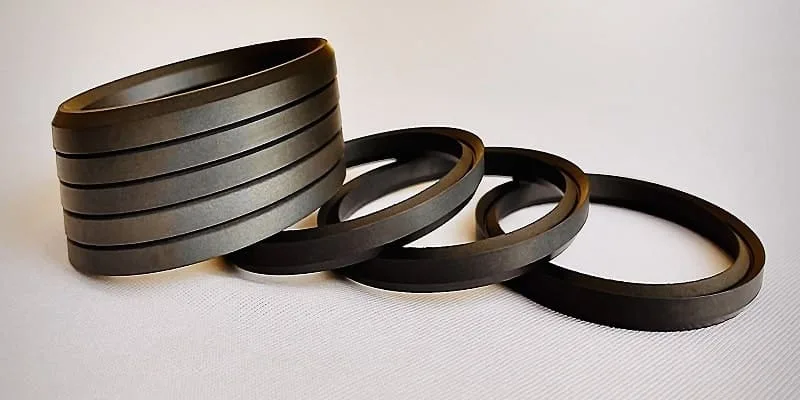

活塞耐磨環是一種非金屬導引元件，用來承受橫向負載、使活塞保持置中，並防止活塞與缸筒內孔接觸。它藉由控制對中狀態來保護壓力密封件，但並不是備用壓力密封件。材料選擇必須符合實際環形輪廓、負載、溫度、速度、介質、配合面與溝槽幾何（SKF，2026）。這項區別對機械連接式無桿氣缸尤其重要。外部滑台可能把偏置負載與力矩施加於內部活塞組件，因此只依缸徑選擇的耐磨環，可能不符合實際負載路徑。應以該氣缸的確切手冊與核准維修套件作為主要規格依據。因此，本指南將幾何控制、導引與密封視為彼此相關但功能不同的工程項目。
重點摘要
- 活塞耐磨環負責導引與支撐；活塞密封件負責保持壓力。
- 無桿氣缸的負載、重心偏置、安裝方向與末端衝擊決定導引需求。
- PTFE 基複合材料、POM、聚醯胺或其他高模數熱塑性塑膠，以及纖維複合材料，各自適用於不同工作範圍。
- 材料本體的溫度範圍不等於耐磨環安裝後的額定溫度。
- 單側磨損是負載路徑或對中問題的證據，不只是更換新環的理由。
- 更換時必須確認正確的環形輪廓、尺寸、材料等級、接合形式、間隙及配合面狀態。
根據我們對所引用製造商資料的分析，理解耐磨環最實用的方式，是把它視為一個可更換的幾何控制元件。在活塞本體可能接觸缸筒內孔之前，它先占據徑向間隙。若負載、環的壓縮量、公差疊加或磨損耗盡這段保護間隙，壓力密封件就會被迫在傾斜或偏心的組件中工作。
活塞耐磨環實際上有什麼作用？
SKF 將導引環或耐磨環定義為導引氣缸活塞或活塞桿、承受側向負載並防止有害金屬接觸的元件。Trelleborg 也採用相同的功能界線：耐磨環在導引運動元件的同時吸收橫向力（SKF，2026；Trelleborg，2026）。
耐磨環執行四項彼此相關的任務：
- 導引活塞。限制徑向位移，協助活塞沿缸筒內孔同心運行。
- 承受橫向負載。將側向負載分散到承載面積上，避免金屬邊緣成為接觸點。
- 隔開金屬表面。防止活塞本體刮傷、咬合或把材料轉移到缸筒上。
- 保護密封系統。穩定的導引可幫助活塞密封件維持設計的接觸型態與抗擠出間隙。
第四項任務是間接作用。耐磨環通常不會取代活塞密封件，也不是刻意用來阻止壓力流過活塞。分割式導引環甚至可能保留接合間隙，作為安裝與熱膨脹設計的一部分。若把這個元件當成第二道密封，氣缸發生內漏時反而可能掩蓋真正故障。
如需更完整了解密封系統，請參閱工業氣缸密封件指南。該指南依功能區分活塞密封件、活塞桿密封件、防塵圈、靜態密封件與導引環。
為什麼無桿氣缸需要穩定的活塞導引？
SMC 的 MY3 選型方法會評估負載質量、靜態力矩以及撞擊止擋時的動態力矩，並要求各適用導引負載係數的總和不超過 1。型錄也警告，超出導引負載係數可能損壞內部滑台零件（SMC MY3 型錄，2026）。

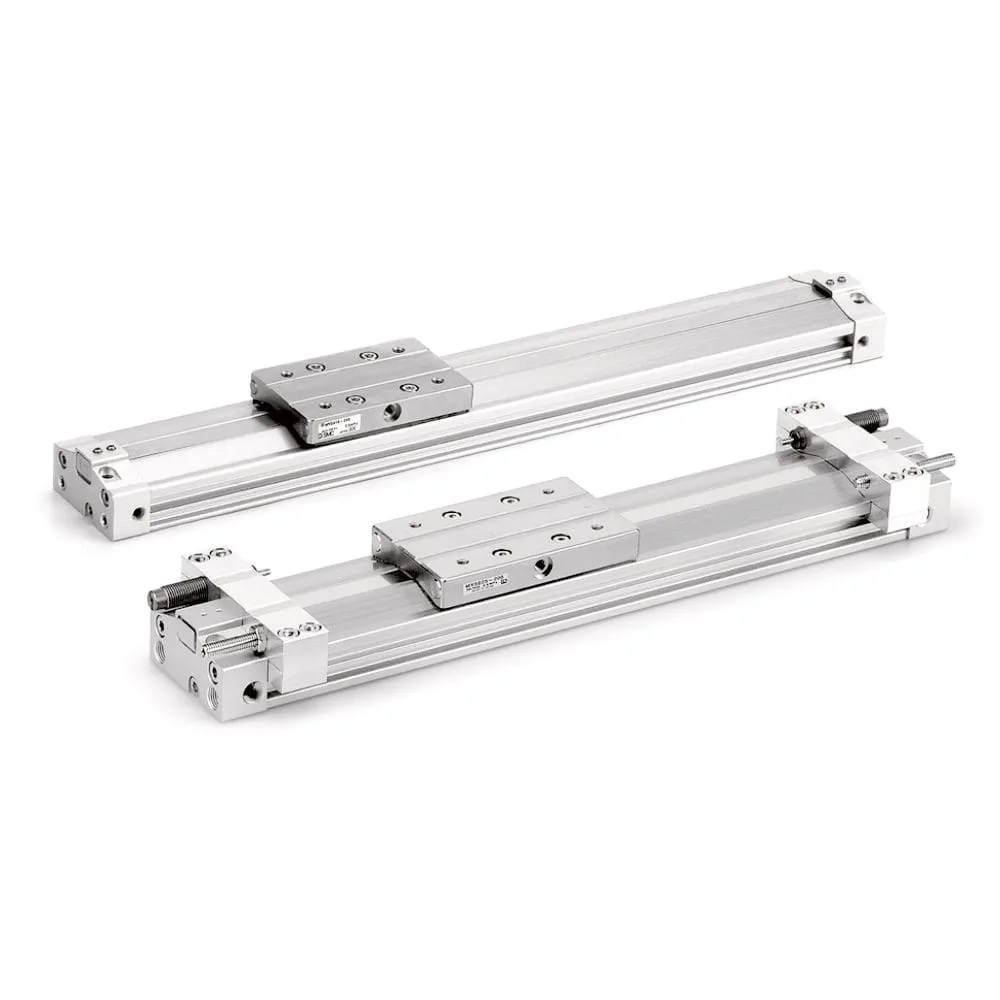

無桿氣缸把活塞、力傳遞連接結構與滑台整合成一個線性組件。橫向負載是橫跨預定運動軸線作用的力。工件重心可能位於滑台上方或側邊，使負載轉化為俯仰、偏擺或滾轉力矩。壁掛或懸吊安裝會改變重力對導引系統的作用方式，而硬式止擋或調整不當的緩衝會在行程末端增加動態力矩。
內部活塞耐磨環只是這條負載路徑的一部分。視產品設計而定，外部滑動軸承、循環式導軌或獨立機台導軌可能承受大部分工件負載。切勿假設升級內部耐磨環就能提高致動器公布的允許力矩。
在歸咎於耐磨環材料之前，請先檢查：
- 所有相關軸向上的負載質量與重心偏置。
- 整段行程上的安裝方向與支撐間距。
- 停留時的靜態力矩，以及加速、減速和衝擊時的動態力矩。
- 滑台或外部導軌的間隙、對中與卡滯。
- 速度、緩衝調整、緩衝器狀態及外部止擋。
- 配管作用力、變形的安裝面與組裝預緊力。
側向負載故障指南說明偏置作用力如何傳到活塞與導引元件。修正這條負載路徑，通常比在同一台過載機器上換裝更硬的耐磨環更可靠耐久。
哪些耐磨環材料適合氣動應用？
Trelleborg 的氣動耐磨環採用專為用途開發的自潤滑塑膠，其更廣泛的耐磨環產品則包含 PTFE 基材料、高模數熱塑性塑膠及纖維複合材料，以配合不同負載。SKF 同樣列出 PTFE 基與熱塑性導引環材料，而且各種環形輪廓有不同的負載、速度及溫度限制（Trelleborg 氣動耐磨環，2026；SKF，2026）。
可使用材料類別建立候選清單，但不能僅憑材料類別核准替代：
| 材料類別 | 實用特性 | 判斷適用性的問題 | 不宜貿然替代的常見原因 |
|---|---|---|---|
| PTFE 基複合材料 | 低摩擦、化學相容選項廣，且滑動特性可控；填料會改變耐磨性與強度 | 核准的是哪種填料與對偶面？該環形輪廓的負載和速度限制為何？是否允許無潤滑氣動應用？ | 「PTFE」代表一整類材料，並不等於單一負載額定值、膨脹率或磨損特性 |
| POM 熱塑性塑膠 | 比許多 PTFE 環形輪廓具有更高的抗壓能力、良好的切削加工性及低吸濕性 | 溫度、化學暴露、速度與潤滑條件是否符合該特定等級？ | 較高剛性可能改變間隙、摩擦、邊緣負載及安裝特性 |
| 聚醯胺或其他高模數熱塑性塑膠 | 在特定設計中具有良好軸承特性與實用承載能力 | 濕度、溫度、直徑及尺寸變化會如何影響安裝後間隙？ | 即使公稱尺寸相同，吸水率與熱膨脹仍可能造成影響 |
| 纖維增強複合材料 | 在合適系統中具有高承載能力、良好負載分布，並能抵抗擠出或變形 | 溝槽、表面粗糙度、速度及潤滑狀態是否適合該複合材料？ | 高負載液壓導引材料不一定適合高速、無潤滑的氣動無桿氣缸 |
我們發現，所引用的供應商文件沒有任何一份把基礎聚合物名稱視為完整選型依據。聚氨酯廣泛用於動態密封件與防塵圈，但這不代表每一種聚氨酯等級都適合作為活塞導引環。同樣地，青銅填充 PTFE 與 PEEK 可在特定環形輪廓中成為有效的工程材料，但僅憑名稱無法證明其適合氣動氣缸。
SKF F06 導引環資料表說明了為何直接套用最大值並不安全：表列材料環形輪廓具有不同的比負載與速度限制，而且 SKF 明確指出，不應同時採用各項一般最大工況（SKF F06 資料表，2024）。因此，像「PTFE 可達 260°C」這類本體聚合物範圍，不能當作無桿氣缸內已安裝耐磨環的額定值。
正確的材料問題不是「哪一種聚合物最好？」而是「哪一種經驗證的環形輪廓，能在這組負載譜下保留足夠的保護間隙，同時不造成不可接受的摩擦、磨損或尺寸變化？」這種問法會迫使材料、幾何、對偶面與工作條件留在同一項決策中考量。
耐磨環如何保護密封件與缸筒內孔？
SKF 指出，金屬接觸會刮傷滑動表面，最終可能造成密封件損壞、洩漏及零件損壞。Parker 也把耐磨環壓縮量與完整公差疊加，視為判斷是否會發生金屬接觸的重要依據（SKF，2026；Parker WPT/WRT，2025）。
導引狀態惡化時，事件通常依下列順序發生：
- 外部負載或未對中使活塞偏離缸筒內孔中心線。
- 導引環承受該負載並在局部壓縮。
- 磨損、過大負載、承載面積不足或間隙喪失，使偏心程度增加。
- 活塞密封件一側的接觸壓力不均，或一側間隙過大。
- 摩擦、擠出風險、旁通洩漏與表面損傷都可能增加。
- 保護間隙耗盡後，活塞本體可能刮傷缸筒。
這正是只更換壓力密封件可能再次失效的原因。如果導引環、溝槽、活塞或缸筒內孔已無法控制對中，新密封件仍會在同一個有缺陷的幾何條件下開始工作。珩磨氣缸管指南說明缸筒內孔表面處理與幾何為何會影響滑動元件。
因此，內部洩漏也不能證明耐磨環本身正在「洩漏」。請依確切型號的測試程序確認故障，然後同時檢查密封系統與導引系統。內部洩漏診斷指南說明閥洩漏、活塞密封件旁通及其他氣流路徑之間的差異。
磨損型態是診斷證據
Parker 說明，側向負載可能把氣缸間隙推到一側，造成密封件摩擦不均與潛在刮傷。因此，在零件丟棄之前，應拍攝耐磨環與密封件的磨損型態、標記安裝方向，並進行比對（Parker O 型環手冊，2025）。
| 拆解時的發現 | 需要調查的可能機制 | 必要後續處置 |
|---|---|---|
| 耐磨環某段圓弧嚴重磨損 | 持續側向負載、偏置力矩、缸筒內孔或活塞未對中 | 檢查滑台負載、導軌對中、安裝面平整度與支撐幾何 |
| 邊緣磨損或削屑 | 耐磨環傾斜、寬度或厚度錯誤、溝槽邊緣銳利、接合間隙過大或安裝損傷 | 測量溝槽與耐磨環；檢查倒角、邊緣、接合處及組裝方法 |
| 整個圓周均勻磨損 | 正常工作、磨粒污染、承載面積不足或材料不匹配 | 將尺寸與維修極限比較，並檢查空氣潔淨度及對偶面 |
| 熔化、抹料、釉化或變色 | 介面溫度過高、速度過快、摩擦過大、化學暴露或潤滑劑不適用 | 確認實際工況與相容性；不要只依環境溫度判斷 |
| 裂紋、脆化、膨潤或尺寸變化 | 化學或熱不相容、老化、受潮影響或材料錯誤 | 識別介質與清潔劑、保留樣品，並取得材料確認 |
| 缸筒內孔刮傷或有金屬轉移 | 保護間隙已喪失，或碎屑嵌入材料 | 核准密封套件前，先測量缸筒損傷並檢查活塞狀態 |
| 新密封件單側損壞 | 維修後的導引、間隙或對中問題仍未排除 | 停止反覆更換密封件，檢查完整負載路徑 |
不要只依顏色推斷根本原因。填充聚合物與複合材料的外觀可能不同，維修沉積物也可能遮蔽原始表面。記錄氣缸型號、安裝位置、壓力、速度、負載、可取得的循環次數、溫度、空氣狀態及機台近期變更，並與實體證據一併保存。
更換耐磨環時應指定哪些資料？
Parker 的公差疊加指南指出，耐磨環壓縮量、徑向間隙、活塞桿或活塞傾斜，以及彎曲，都會影響防止金屬接觸所剩的保護量。因此，更換是一項尺寸與應用匹配工作，不能只視為材料升級（Parker WPT/WRT，2025）。
公差疊加是缸筒內孔、活塞、溝槽、耐磨環及相關零件的允許尺寸變異所形成的綜合影響。每個尺寸可能各自合格，但最不利組合仍可能使金屬接觸前的間隙太小，或讓活塞有過多傾斜空間。
我們的團隊發現，最可靠的跨供應商規格紀錄，會把零件識別、安裝後幾何、材料等級、工作範圍與驗證標準放在一起。訂購或加工替換件前，請確認以下 8 項：
- 確切致動器身分：製造商、完整型號代碼、缸徑、行程、版本，以及適用時的序號或日期代碼。
- 耐磨環位置與功能：活塞導引、滑台導引、活塞桿導引、耐磨條，或外觀相近的其他零件。
- 安裝尺寸：溝槽直徑、溝槽寬度、徑向截面、耐磨環寬度、運轉間隙，以及圖面或手冊規定的允許磨損極限。
- 環形輪廓細節：分割式或連續式結構、直切或斜切接合、倒角、圓角、洩壓特徵與安裝方向。
- 核准材料等級：不能只列出基礎聚合物，還要包含填料、增強材料、硬度或模數，以及製造商的複合材料代碼。
- 工作範圍：橫向負載、力矩、速度、行程、工作循環、介面溫度、空氣品質、化學品、沖洗條件與潤滑狀態。
- 配合表面：缸筒內孔材料、鍍層、硬度、直徑、圓度、直線度與表面粗糙度要求。
- 組裝與驗證：核准工具、邊緣保護、潤滑劑、潔淨度、扭矩值、維修後洩漏測試及帶載循環標準。
如果有 OEM 維修套件可用，通常是保留已驗證環形輪廓與複合材料的最低風險方法。替代件可以透過工程設計採用，但只匹配公稱內徑仍然不足。熱膨脹、接合間隙閉合、壓縮量、承載面積與公差疊加，都必須由對設計負責的人員核對。
如需規劃這項維修前後的保養工作，請使用完整氣動致動器維護檢查表。其中涵蓋危險能量控制、基準量測、拆解證據及維修後驗證。
實用的檢查與更換流程
SMC 提醒，導引負載係數必須保持在產品規定範圍內，而耐磨環供應商則要求遵守特定環形輪廓的工作限制。因此，完善的流程應在核准零件前先修正負載路徑，並在組裝後驗證完整致動器（SMC MY3 型錄，2026；SKF F06 資料表，2024）。
- 依機台核准的危險能量控制程序操作，並以機械方式支撐卸壓後可能移動的任何負載。
- 在受控條件下記錄症狀：行程時間、動作時壓力、洩漏路徑、滑台間隙、聲音、衝擊與產品結果。
- 使用確切氣缸型錄重新計算實際負載與力矩，包括重心偏置及行程末端動態。
- 開啟氣缸前，先檢查外部導軌、滑台軸承、止擋、緩衝、安裝與負載對中。
- 標記方向、拍攝已安裝零件，並保留舊耐磨環與密封件作為證據。
- 依製造商限制測量耐磨環、溝槽、活塞與缸筒內孔；檢查前不要拋光掉任何證據。
- 在安裝核准零件前，先修正過載、未對中、污染、表面損傷或安裝問題。
- 依型號規定重新組裝，再按照已記錄的驗收標準測試洩漏、全行程、滑台導引、感測器、緩衝及帶載運轉。
沒有一個通用的「200 萬次循環」或「每 2 年更換」週期適用於所有活塞耐磨環。檢查頻率與更換極限應依確切型號、機台風險、工作條件、環境、狀態趨勢與故障紀錄訂定。
活塞耐磨環常見問題
活塞耐磨環和活塞密封件相同嗎？
不同。活塞耐磨環負責導引活塞、承受側向負載並防止金屬接觸；活塞密封件則控制氣缸兩腔之間的壓力旁通。磨損的導引環會因活塞偏心運動而間接損壞密封件，但不應把導引環視為備用壓力密封件。
改用更硬的耐磨環材料能提高無桿氣缸的負載能力嗎？
不能單靠材料硬度提高。致動器的允許負載與力矩還取決於滑台、外部導軌、活塞、缸筒、連接結構、安裝、緩衝及完整公差疊加。除非製造商已核准重新設計的組件，否則不得超出氣缸公布的限制。
氣動活塞耐磨環應選哪一種材料？
沒有適用所有工況的最佳材料。PTFE 基複合材料、POM、高模數熱塑性塑膠與纖維複合材料，在摩擦、承載能力、耐磨性、化學相容性、尺寸穩定性及速度方面各有取捨。應依氣缸、配合面、環境與工作循環選用經驗證的特定環形輪廓。
無桿氣缸的耐磨環何時需要更換？
耐磨環達到製造商規定的尺寸或狀態極限，或損壞程度已不適合繼續使用時，就應更換。單側磨損、滑台或活塞間隙過大、刮傷、熱損傷、裂紋及密封件反覆失效都需要進行根因檢查；這些現象不能用來訂出一個通用的循環次數。
通用耐磨環可以取代 OEM 耐磨環嗎？
只有在完成工程驗證後才可以。替代件必須符合所需的環形輪廓、尺寸、接合形式、材料等級、熱特性、承載面積、間隙、配合面與工作範圍。僅有缸徑或聚合物名稱相同，並不足以證明可以互換。
關於活塞耐磨環，您應記住哪些重點？
活塞耐磨環之所以重要，是因為它們維持無桿氣缸的密封件與滑動表面正常工作所需的幾何條件。其關鍵功能是在橫向負載下提供導引，而不是作為第二道密封。選型時應依實際負載譜、環形輪廓資料、溝槽與缸筒內孔幾何、環境及製造商限制，並利用拆下的零件診斷磨損原因。
