能避免高昂停機成本的完整氣動致動器維護清單是什麼？
完整的氣動致動器維護清單是一個閉環：隔離危險能量、把機台與已記錄基準比較、檢查致動器及其供氣、修正故障，並在重新啟動後驗證結果。ISO 4414:2010 涵蓋氣動系統危害，但不規定一套通用維護日曆（ISO 4414，2010）。
本指南涵蓋活塞桿氣壓缸、無桿氣壓缸、導向致動器、旋轉致動器與氣動夾爪，重點放在維護執行。當決策是氣動還是電動時，請使用氣壓缸與致動器維護比較；若要處理密封帶、滑座與導軌相關工作，請參考無桿氣壓缸預防性清單。
重點摘要
- 動手維護前，先控制氣動與機械儲能。
- ENERGY STAR 表示，洩漏可能浪費壓縮機輸出的 20-30%（ENERGY STAR，2004）。
- 維護間隔應依型號手冊、工況、環境與趨勢資料設定。
- 只有完成量測驗證，維修才算結束。
維護觸發條件是四類事件中最早發生者：製造商規定間隔、循環或運轉小時限制、量測條件越過控制限，或機台、負載、環境、供氣或已維修部件發生變更。它不只是日期。
完整氣動致動器維護清單應包含什麼？
ENERGY STAR 報告指出，在許多工廠中，壓縮空氣洩漏可能浪費壓縮機輸出的 20-30%。因此，完整清單必須涵蓋致動器、閥、管路、空氣處理、安裝、負載、控制與驗證記錄，而不能把一套密封件當成整個維護方案（ENERGY STAR，2004）。
以下可作為主路線，再附上精確型號手冊與現場限制：
| 階段 | 最低任務 | 需記錄的證據 |
|---|---|---|
| 工作前 | 識別氣動、機械、電氣、重力、彈簧與製程能量 | 隔離程序、受影響設備、授權人員 |
| 運轉觀察 | 聽洩漏、觀察動作、檢查循環結果、查看警報 | 聲音或影片基準、行程時間、端位結果 |
| 上鎖後檢查 | 檢查安裝、活塞桿或滑座、密封、導向、止擋、管路、接頭、閥與感測器 | 狀態、量測值、照片、故障位置 |
| 空氣系統檢查 | 檢查動態壓力、濾芯狀態、排水、調壓器、潤滑規則與使用點空氣品質 | 靜止與運動壓力、差壓、污染發現 |
| 修正動作 | 先修正根因，再更換受損零件 | 零件、設定、對位、空氣處理或佈線變更 |
| 驗證 | 洩漏測試、帶負載循環、檢查感測器與止擋、檢查產品，再放行機台 | 維修後讀值、通過標準、核准人、新基準 |
這個結構可避免常見錯誤：只更換看得見的失效零件，卻把原因留在原處。活塞桿密封磨損可能是側向負載、髒污、腐蝕或活塞桿損傷造成的。密封件既是備品，也是證據。
例如，如果新的活塞桿密封又在負載側邊緣漏氣，安裝另一套密封前，請先檢查對位、活塞桿狀態、軸承間隙與安裝痕跡。
從危險能量控制開始
OSHA 一般工業危險能量規則是 29 CFR 1910.147，且 OSHA 明確把氣動能列為維修期間可能傷害工人的能量來源之一。維護必須遵守雇主針對機台的能源控制程序，包括隔離、釋放、約束與驗證，任何人進入危險區前都必須完成（OSHA，2026）。
停止 PLC 或關閉一個上游閥，不能證明已無能量。壓力可能仍殘留在截止閥與致動器之間。垂直負載可能在排氣後下落。彈簧、蓄壓器、真空迴路或被困住的製程壓力，也可能讓工具意外移動。
依授權的現場程序完成這些動作：
- 識別每一個能量來源，以及每個來源可能造成的運動。
- 透過正常控制停止機台。
- 隔離並上鎖或掛牌核准的能源隔離裝置。
- 排放儲存的氣動壓力，並確認壓力錶或測試點適用於已隔離體積。
- 以支撐、插銷、下降或其他方式約束重力與機械儲能負載。
- 在動手維護前，使用現場核准的測試方法驗證隔離。
- 在受控重新啟動前，恢復護罩、工具、設定與人員清場。
絕不要把本文當成雇主能源控制方案的替代品。清單只記錄核准程序是否完成；它不會替未知機台發明新的上鎖程序。

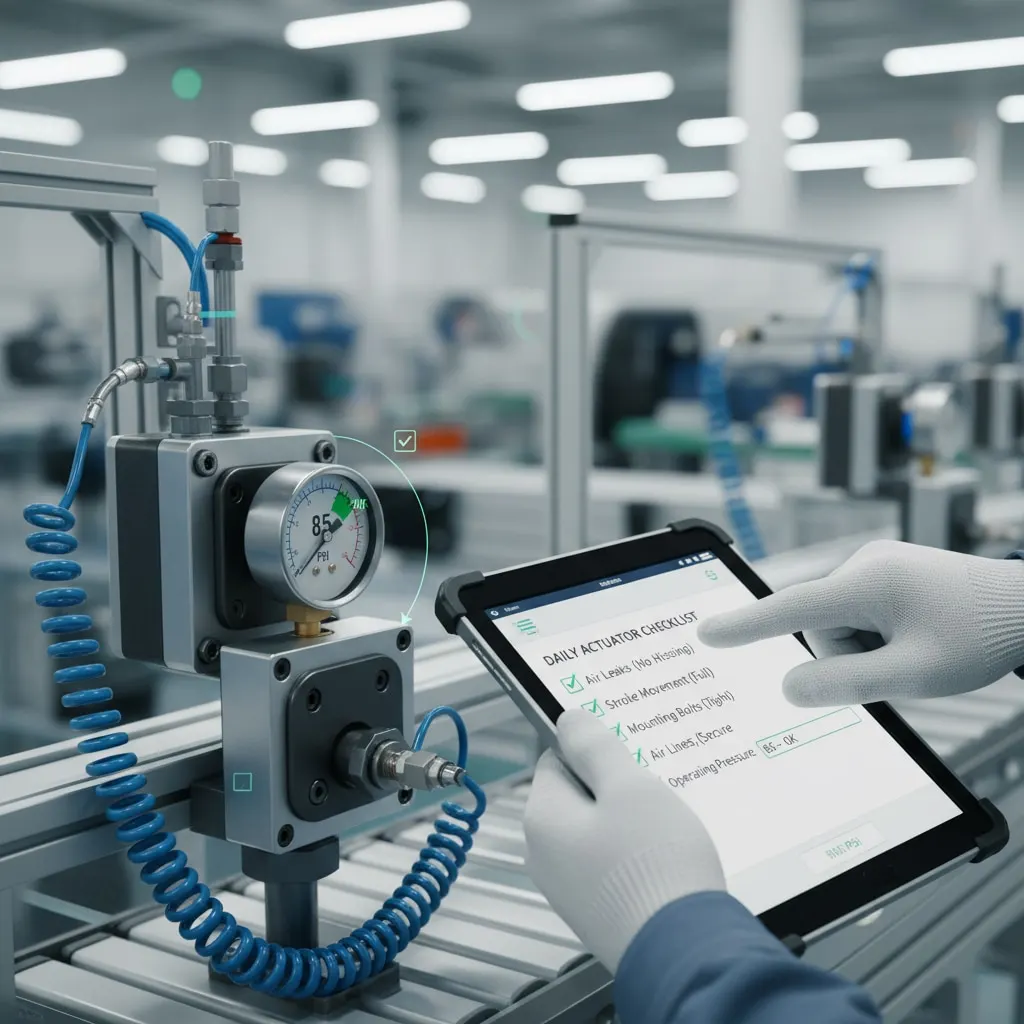

操作員每班應檢查什麼？
ENERGY STAR 的 20-30% 洩漏損失範圍，讓短時間運轉觀察很值得做，但操作員巡檢不應要求拆護罩或把手伸進危險區。機台正常運轉時，請把聲音、動作、壓力、警報與產品搬運結果和已接受基準比較（ENERGY STAR，2004）。
| 從安全位置檢查 | 正常狀態 | 何時建立工單 |
|---|---|---|
| 聲音 | 排氣與撞擊聲符合基準 | 出現新的嘶聲、刮擦、尖叫、敲擊或重複脈衝 |
| 動作 | 完整行程或旋轉平順完成，時間符合預期 | 卡滯、猶豫、漂移、彈跳或逾時 |
| 產品結果 | 工件到位，沒有痕跡、滑移或方向錯誤 | 即使致動器仍能循環，搬運品質也已改變 |
| 可見管路與接頭 | 管子保持插入、受支撐，且沒有磨擦 | 管子彎折、磨擦、被拉扯、發白、裂開或洩漏 |
| 安裝與工具 | 沒有新的移動、間隙、痕跡或振動 | 緊固件鬆退，或致動器相對負載位移 |
| 壓力與警報 | 動態讀值與故障歷史保持在接受範圍內 | 壓力只在運動時改變，或同一警報重複出現 |
標記疑似洩漏的精確位置，然後在核准的維護窗口中量化它。氣動洩漏檢測指南涵蓋聽音、檢漏液、超音波方法、標記與維修驗證。
例如，一支氣壓缸可能每次都能完成行程，但循環時間慢慢增加。即使還沒有警報，這個趨勢也值得建立工單。
不要把班次巡檢變成拆解。如果任務需要拆護罩、碰接頭、用工具檢查緊固件，或讓身體靠近運動部件，就把它移到受控維護中，並遵守現場能源隔離程序。
哪些檢查需要計畫性維護窗口？
CAGI 建議從壓縮機出口到使用點的總壓縮空氣壓降，應控制在壓縮機出口壓力的 10% 內。因此，計畫性停機應在有流量時量測致動器，而不是只在機台停止後讀取靜態調壓錶（CAGI，2026）。
動態壓力是致動器在正常負載下執行指定運動時量到的壓力。它能揭示靜態壓力錶看不出的限制。
從機台基準與型號限制開始。改變壓力、流量控制、緩衝、油壓緩衝器或感測器位置前，先記錄量測值。否則快速調整可能會隱藏原始失效路徑。
機械檢查
- 檢查安裝緊固件、支架、耳軸、叉接頭、桿端、軸、夾指與負載連接是否移動或損壞。
- 檢查外露活塞桿、導軌、滑座表面、密封帶、刮片與止擋是否有刮傷、腐蝕、碎屑、撞擊或不均勻磨耗。
- 檢查對位與側向負載。尋找單側密封磨損、拋光痕跡、彎曲支架與負載卡滯。
- 確認負載不會超程致動器，也不會撞擊未核准的硬止擋。
氣動與控制檢查
- 在靜止與最差運動期間，靠近閥或致動器量測壓力。
- 檢查濾杯、排水、調壓器、規定使用時的給油器、截止閥、排氣消音器、管路與接頭。
- 檢查閥排氣是否持續漏氣，這可能表示閥洩漏或空氣通過致動器密封。
- 比較伸出與縮回時間、旋轉行程時間或夾持順序與已接受基準。
- 驗證感測器、支架、線纜、接頭與端位邏輯，不要用移動感測器來掩蓋不完整行程。
當症狀只在運動中出現時，請先依壓降診斷路徑排查，再提高調壓設定。較高供氣壓力可能增加衝擊與耗氣量，卻讓限制點仍然存在。
依我們的工作經驗，把靜態讀值和動態讀值分開，能讓維護記錄更容易比較，因為技術員可以看出故障是在流量開始前就存在，還是只在運動期間出現。
不同致動器類型的檢查如何改變？
ISO 4414:2010 將安全原則套用於氣動流體動力系統及其元件，因此共同路線仍以系統為基礎。但磨耗介面會隨致動器結構改變。活塞桿氣壓缸、無桿滑座、旋轉軸與夾爪夾指，即使共用同一供氣，也需要不同檢查點（ISO 4414，2010）。
| 致動器類型 | 需要仔細檢查 | 需保留的失效證據 |
|---|---|---|

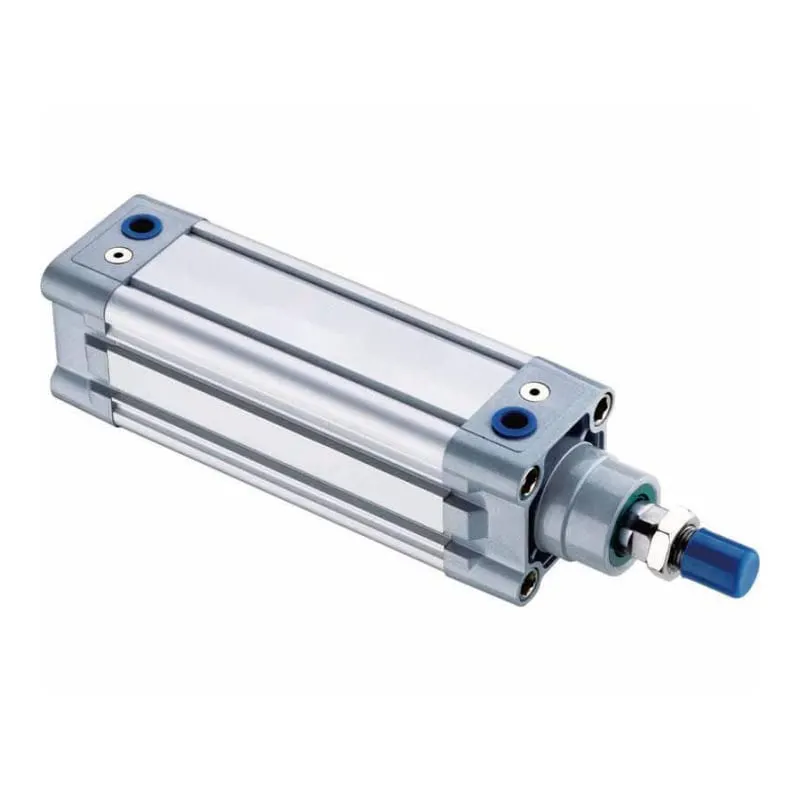

| 活塞桿氣壓缸 | 活塞桿表面、桿密封、軸承、叉接頭、安裝、緩衝、側向負載 | 單側密封磨損、活塞桿刮傷、安裝彎曲、衝擊不均 |
| 無桿氣壓缸 | 滑座、導軌、密封帶或鋼帶、刮片、耦合、支撐間距、負載力矩 | 密封帶下碎屑、滑座間隙、導向磨耗、耦合滑移 |
| 導向或緊湊致動器 | 導桿、軸承、板件對位、工具力矩、平行度 | 導向磨耗不均、板件扭曲、工具鬆動、靠近端部卡滯 |
| 旋轉致動器 | 軸或法蘭間隙、止擋、緩衝、齒條或葉片外殼、負載慣量 | 背隙變化、止擋衝擊、角度不完整、軸洩漏 |
| 氣動夾爪 | 夾爪、夾指、導向間隙、墊片狀態、同步、工件接觸 | 非對稱磨耗、夾指損傷、工件痕跡、滑移、夾爪位置漂移 |
廣泛清單絕不能抹掉這些差異。長行程設備應使用專用無桿氣壓缸維護路線。若反覆出現污染損傷，請把失效表面與氣壓缸污染案例研究比較。
機台介面和致動器家族同樣重要。負載導軌卡滯時，健康的氣壓缸也可能提前失效。外部止擋或製程閥扭矩改變時，旋轉致動器可能看似無力。若夾指施加偏心力矩，單純更換夾爪密封套件也無法修正。
應如何管理空氣品質與潤滑？
ISO 8573-1:2010 針對 3 類污染物定義壓縮空氣潔淨等級：顆粒、水與油。維護應記錄所需等級與量測點，再依規格檢查濾芯、排水、管路與使用點狀態，而不是只把供氣描述為「乾淨空氣」（ISO 8573-1，2010）。
到達致動器的空氣可能不同於空壓機房結果。水可能聚集在支管中。腐蝕或安裝碎屑可能出現在濾芯下游。油可能來自壓縮機、上游給油器、組裝油脂或製程污染。
請使用 ISO 壓縮空氣品質指南記錄三類等級，然後從實際使用點記錄證據：
- 所需顆粒、水與油等級。
- 取樣或檢查點。
- 濾芯等級、差壓狀態與更換規則。
- 排水功能與任何觀察到的水。
- 靜止調壓設定與運動期間壓力。
- 只有在精確設備要求時，才記錄給油器存在、油品類型與設定。
請遵守精確致動器與密封件手冊的潤滑要求。不要因為另一台機台使用油霧或潤滑脂，就把它加到這台設備上。有些致動器設計為無給油服務或永久潤滑；另一些則指定潤滑劑、用量與服務點。混用規則可能讓密封膨潤、吸附碎屑、沖掉相容油脂，或污染製程。
FRL 可靠性指南說明過濾器、調壓器與給油器的邊界。請把 FRL 視為維護證據的一部分，而不是致動器必然收到合適空氣的證明。
哪些症狀需要停機或計畫性維修？
CAGI 的壓降簡報使用 5-7 psig 濾芯差壓觸發值，並建議至少每 6 個月更換一次，作為一般濾芯指導。這些數字不是致動器停機限制。請結合元件製造商說明與現場風險評估，用於分類運動、負載、洩漏與結構症狀（CAGI，2026）。
| 分類 | 範例 | 回應 |
|---|---|---|
| 停止並隔離 | 非受控運動、負載不穩、結構安裝鬆動、活塞桿彎曲或深刮、反覆卡滯、升溫、金屬接觸、護罩損壞 | 依核准流程停止、隔離能量、約束負載，並在下一個生產循環前檢查 |
| 計畫性維修 | 穩定外部洩漏、動作變慢、流動中壓力下降、緩衝聲變大、感測器漂移、管路磨耗、導向間隙增加 | 記錄基準差異，指定風險與到期日，再於受控窗口維修 |
| 按限制監控 | 核准控制帶內的小幅穩定變化，且沒有安全、產品或運動後果 | 僅在現場監控規則與明確升級限制下保持運行 |
不要把每個嘶聲都分類為密封失效。閥排氣處的空氣可能來自正常切換、滑閥洩漏、氣壓缸活塞密封，或連接的支路。請隔離故障路徑，並在核准程序下測試。
對已知體積、起始壓力、結束壓力與經過時間的隔離支路，壓力衰減洩漏率計算器可把觀察值轉換成估算流量。只有在洩漏率假設已文件化後，才估算財務影響。
何時應更換密封、翻修或更換致動器？
Parker OSP-P 系列涵蓋 10-80 mm 缸徑，並依配置分開列出推力、負載、力矩與緩衝資料。這個範圍說明，維修決策必須使用精確型號、狀態與負載案例，而不是對每一支氣動致動器套用同一個密封壽命間隔（Parker OSP-P Catalog，2025）。
| 決策 | 何時使用 | 進行前必須確認 |
|---|---|---|
| 更換密封套件 | 洩漏已追溯到可維修密封；活塞桿、缸筒、軸、導向與安裝仍在型號限制內 | 根因、材料相容性、套件身分、清潔度與組裝方法已確認 |
| 翻修致動器 | 多個維修零件磨損，但結構與精密表面仍可維修 | 可取得製造商程序、工具、量測值、扭矩值、潤滑劑與測試標準 |
| 更換致動器 | 結構損傷、腐蝕、刮傷、零件停產、重複失效、不安全維修接近性，或幾何失準讓維修不確定 | 替換品符合負載、力矩、壓力、速度、安裝、感測器、環境與安全功能 |

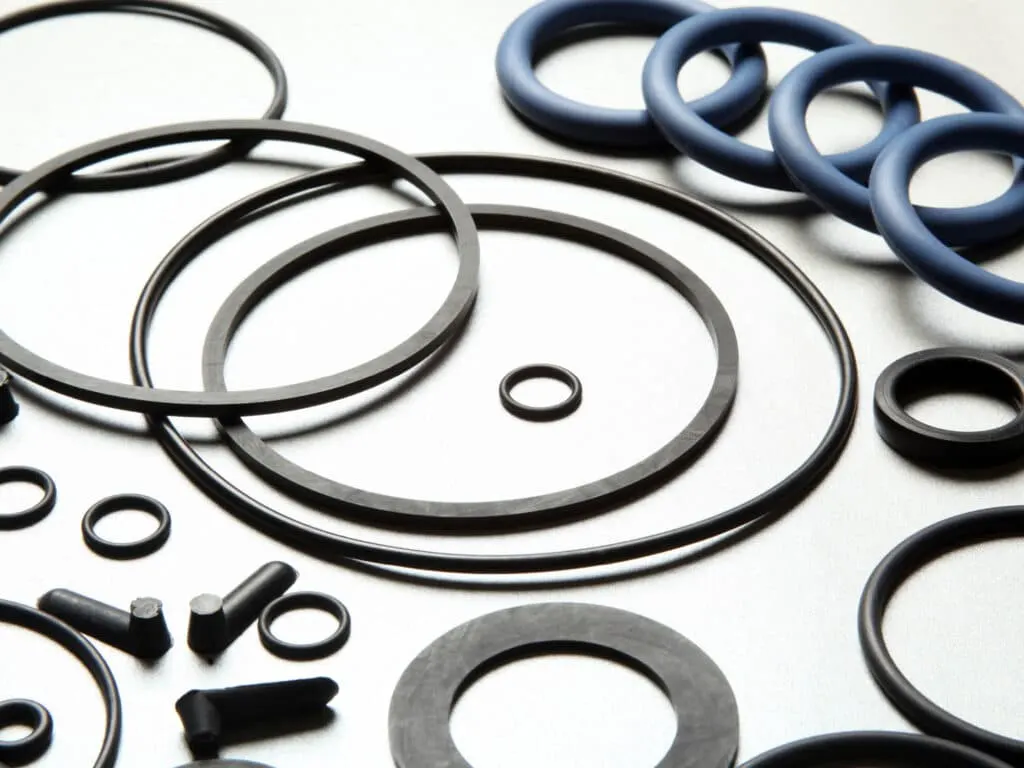

審查前不要丟掉失效零件。拍下安裝狀態，並把密封、耐磨環、破裂接頭、損壞管子或刮傷零件依位置標籤保存。密封一側被割傷，與均勻硬化或化學膨潤代表不同含義。
氣壓缸維修與更換決策指南把這個狀態篩選延伸到成本、交期、相容性與停機決策。
依我們的經驗，維修記錄中最有用的欄位常常是「舊零件狀態」。只寫「已更換密封套件」會關閉工單；寫「負載側活塞桿密封被割傷；支架有接觸痕跡」會開啟根因調查。
我們團隊發現，當失效零件、安裝位置與已量測機台狀態保留在同一份記錄中，維修審查會更有用。
能防止重複失效的維護記錄
ENERGY STAR 描述洩漏預防方案的 6 個部分：識別、標記、追蹤、維修、驗證與員工參與。同一個閉環也適用於致動器故障。只有在保存基準、失效狀態、修正動作與重新啟動後量測結果時，清單才能防止重複停機（ENERGY STAR，2004）。
至少記錄：
- 機台、資產編號、精確致動器型號、缸徑或尺寸、行程或角度、安裝、方向與安全功能。
- 日期、班次、可取得時的循環次數或運轉小時、技術員與工單號碼。
- 動態壓力、行程或運動時間、感測器結果、洩漏與產品結果的正常基準和目前讀值。
- 環境與變更歷史：負載、速度、工具、供氣、清潔化學品、溫度、污染或控制邏輯。
- 已依核准程序完成隔離與儲能驗證。
- 更換零件、舊零件狀態、量測值、設定、潤滑劑、清潔控制與根因分類。
- 維修後洩漏測試、帶負載運動測試、感測器與止擋檢查、產品檢查、核准與更新基準。
維修後驗證是指在正常負載與最差核准運動下，把已修復機台與接受限制比較。它和「機台跑過一次」是不同狀態。一個成功的空載循環，不能證明動態壓力、緩衝能量、對位、夾持或產品搬運已恢復正常。
請趨勢化記錄，而不是等待日曆日期。行程時間逐漸變化、同一位置反覆管路磨損、導向間隙增加，或同一側密封重複失效，都能在致動器停產前揭示系統原因。
結論：使用觸發條件，而不是通用日曆
ISO 8573-1:2010 把 3 類壓縮空氣污染物分開，而 OSHA 1910.147 要求維修期間控制危險能量。可靠的氣動致動器清單會把這些系統義務連接到型號專屬檢查、狀態限制、根因維修與維修後驗證，而不是承諾適用於每台機器的每日、每月或每季固定排程（ISO，2010；OSHA，2026）。
請圍繞四個觸發條件建立路線：製造商間隔、實際使用、量測狀態，以及機台或製程變更。保持運轉觀察快速且非侵入式。把動手工作移到受控維護。保留失效零件證據。然後在真實負載下驗證機台，再讓它回到生產。
這個順序能防止清單變成紙面作業。它讓每次檢查成為比較、每次維修成為文件化決策、每次重新啟動成為失效路徑已真正關閉的證據。
氣動致動器維護 FAQ
CAGI 的 5-7 psig 濾芯差壓建議與 ENERGY STAR 的 20-30% 洩漏損失範圍說明，維護決策需要量測條件。以下 5 個回答把頻率、潤滑、工具、密封更換與停機預防分開，而不把一般產業數據變成特定致動器的通用限制（CAGI，2026；ENERGY STAR，2004）。
氣動致動器多久應維護一次？
使用最早適用的觸發條件：精確型號手冊、循環或運轉小時限制、量測條件越過現場限制，或負載、環境、供氣或元件發生變更。ISO 4414:2010 提供安全原則，不提供通用每月或每季致動器維護日曆（ISO 4414，2010）。
每支氣動致動器都應每月潤滑嗎？
不需要。ISO 8573-1:2010 把顆粒、水與油分成 3 類壓縮空氣污染物，但它不要求每月加油。請遵守精確致動器與密封手冊。只有在規定時才記錄潤滑劑類型、用量與加注點；否則，額外油品可能破壞已驗證的無給油或永久潤滑設計（ISO 8573-1，2010）。
氣動致動器檢查需要哪些工具？
工具組取決於核准工作：能源隔離裝置、負載約束、壓力測試點、檢漏液或超音波設備、時間或位置資料、機械檢查工具，以及型號專屬密封工具。OSHA 1910.147 仍要求受訓人員在工具進入危險區前，完成已驗證的危險能量控制（OSHA，2026）。
何時更換密封比更換整支致動器更好？
當洩漏已追溯到可維修密封，且活塞桿、缸筒、軸、導向、安裝與負載路徑仍在精確型號限制內時，選擇密封套件。當結構或精密表面受損、零件不可得，或重複失效仍未解釋時，請更換或翻修。決定前請保留舊零件。
預防性維護能消除所有氣動停機嗎？
沒有任何清單能消除所有故障。ENERGY STAR 的 20-30% 洩漏損失範圍顯示，系統化檢查可以處理一個重大浪費來源，但安全維護也需要型號限制、狀態趨勢、受訓人員、備品與帶負載驗證。實務目標是更早發現與受控恢復，而不是無根據的零停機承諾（ENERGY STAR，2004）。
