案例研究：解決木工廠的氣缸污染問題
木工廠裡的氣缸污染，很少只靠更換一個密封件就能解決。可靠的修復方式，是先判斷傷害材料來自車間環境、壓縮空氣供應，還是維修過程，再針對每一條已確認的路徑加以控制。這個匿名案例說明診斷順序，但不公開客戶名稱，也不使用沒有審核依據的商業數字。原始案例描述切削與封邊設備附近反覆出現密封損傷；細粉堆在外露活塞桿周圍，動作變得不穩定，更換的新氣缸也出現相同症狀。維護團隊沒有把每一次失效都歸因於氣缸缺陷，而是把外部粉塵暴露、內部空氣品質問題，以及維修時帶入的污染分開檢查。
失效型態一再重複。
由於公開案例證據不含可審核的工單記錄，本文不發布客戶身分、型號代碼或商業數據。請把這個案例當作診斷流程，而不是具名客戶的性能宣稱。
重點摘要
- OSHA 列出的惰性粉塵限值為總粉塵 15 mg/m³、可吸入粉塵 5 mg/m³。
- 在升級氣缸密封前，先於機台源頭捕集木粉。
- 把活塞桿防護與壓縮空氣品質視為兩條獨立失效路徑來檢查。
- 用可重複的維護記錄驗證修復，而不是估算節省金額。
氣缸污染問題到底是什麼？
直接問題是外露氣缸活塞桿反覆遭到粉塵侵入。OSHA 將 8 小時惰性粉塵限值列為總粉塵 15 mg/m³、可吸入部分 5 mg/m³，NIOSH 則建議木粉為 1 mg/m³（OSHA Woodworking eTool，2026 年查閱）。
這些職業暴露值不是氣缸的機械容許值，但它們說明「車間看起來乾淨」不是有效測試。細小懸浮物可能在可見木屑卡住機器之前，就沉積在活塞桿並進入端蓋密封。切削、砂光、開槽與封邊區域應分別觀察，因為粉塵雲和抽排效果不同。初步檢查發現三個反覆線索：刮塵圈外側有粉塵環、外露桿面有縱向痕跡、切削粉塵流附近沉積更重。團隊沒有預設是內漏，而是記錄失效方向、桿位、粉塵位置、班次、機台狀態與距離上次清潔的時間。
位置改變了診斷方向。
以我們的經驗，粉塵型態通常比受損密封本身更有說服力。材料堆在刮塵圈外側，通常指向環境侵入；外部表面很乾淨、但過濾器下游有污染，則比較像空氣供應或分支管路髒污。同樣地，維修後很快受損的密封，可能代表第三種可能：處理過程帶入污染。
我們如何區分木粉與髒壓縮空氣？
團隊使用兩條診斷分支，因為 ISO 8573-1 將壓縮空氣純度按三類主要污染物分類：粒子、水分與油分。重要的是，純度可以在系統不同位置指定或測量，所以空壓機房讀值乾淨，並不能證明氣缸端的空氣也乾淨（ISO 8573-1:2010，2010）。

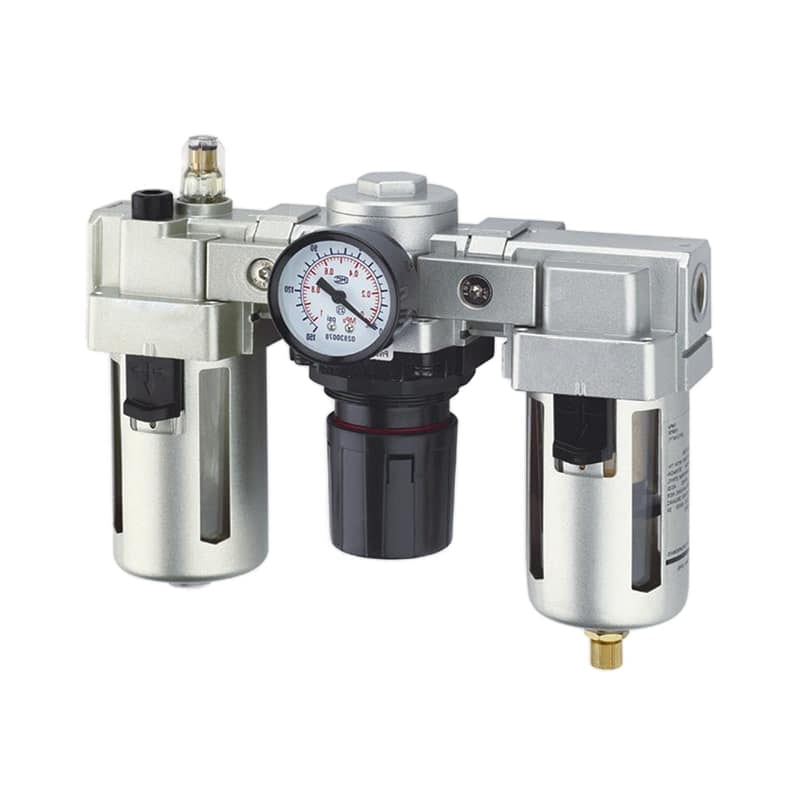

外部污染檢查是在機台停機並依已核准的能源控制程序完成後進行。技術人員清潔一段定義明確的活塞桿區域，讓設備運轉一段受控生產間隔，再重新檢查刮塵圈、活塞桿、附近護罩與粉塵流。並且比較切削站上游和下游的氣缸。若污染位置與區域相關，就支持環境路徑。用氣點檢查則針對內部路徑：檢查排水器與濾杯、在有設備時記錄壓力露點，並在受影響分支採樣粒子與油分。團隊把結果和現場 ISO 目標比較，而不是看到「0.01 micron」濾芯就假設系統乾淨。
這個區分改變了修復方式。
外部污染是從機台環境到達活塞桿或刮塵圈的材料。壓縮空氣污染是氣動迴路內攜帶的非期望粒子、水分或油分。維修帶入污染是維護時管口、氣管、閥或氣缸敞開而進入的材料。
| 證據 | 外部粉塵路徑 | 壓縮空氣路徑 | 維修帶入路徑 |
|---|---|---|---|
| 沉積位置 | 刮塵圈外側、外露活塞桿、護罩 | 氣口、下游氣管、閥或排氣處 | 修復後出現新的污染 |
| 機台區域型態 | 鋸台、砂光機、開槽機或封邊機附近更嚴重 | 同一分支上的設備相似 | 跟隨某次維護事件 |
| 有用測試 | 清潔後觀察檢查 | 用氣點 ISO 8573 採樣 | 檢視清潔與組裝控制 |
| 常見錯誤結論 | 「氣缸密封太差」 | 「空壓機壓力表正常」 | 「新密封包有缺陷」 |
這種拆分能避免昂貴的循環。更好的刮塵圈不能修正空氣管路中的冷凝水或油；更精細的過濾器也擋不住環境木粉覆蓋外露活塞桿。修復必須對應污染路徑。
矯正行動計畫
第一個矯正行動是源頭捕集。NIOSH 在一項受控台鋸評估中報告，輔助局部排氣罩可將木粉排放降低超過 90%（NIOSH, Control of Wood Dust From Table Saws，1996）。這項證據支持先改善抽排，而不是立刻把所有氣缸包起來。
工廠工程師檢查了罩口位置、風管狀況、氣流指示，以及生產時的實際表現。結果是把直接粉塵噴流改向，避免吹到活塞桿；可行時將氣缸移到既有護罩後方，或旋轉安裝方向，讓碎屑不會沉在伸出的活塞桿上。任何外罩都必須可維修，且不能形成隱藏粉塵袋。壓縮空氣工作則從書面的用氣點目標開始。ISO 8573-1 並不為每一台機器規定同一套過濾組合。因此粒子、水分與油分等級應反映閥、致動器、製程風險、氣候與管路狀態。之後再依目標選擇過濾器、乾燥機、排水器與聚結濾芯。更多細節可參考 ISO 空氣品質指南。
空氣品質仍然是獨立分支。
不要把活性碳當作磨蝕性木粉的預設處理級。當油氣、氣味或製程要求需要時，活性碳有用，但每一級元件仍需要足夠流量、壓差監測、排水與維護週期。聚結過濾器指南會分開說明油霧角色。
粉塵區域的氣缸硬體應如何改變？
氣缸防護應符合暴露型態。Festo 為 32 到 63 mm DSNU 氣缸列出硬式刮塵圈選項，其波紋套文件則說明護套保護三個部位：活塞桿、密封與軸承（Festo, Round cylinders DSNU，2021）。

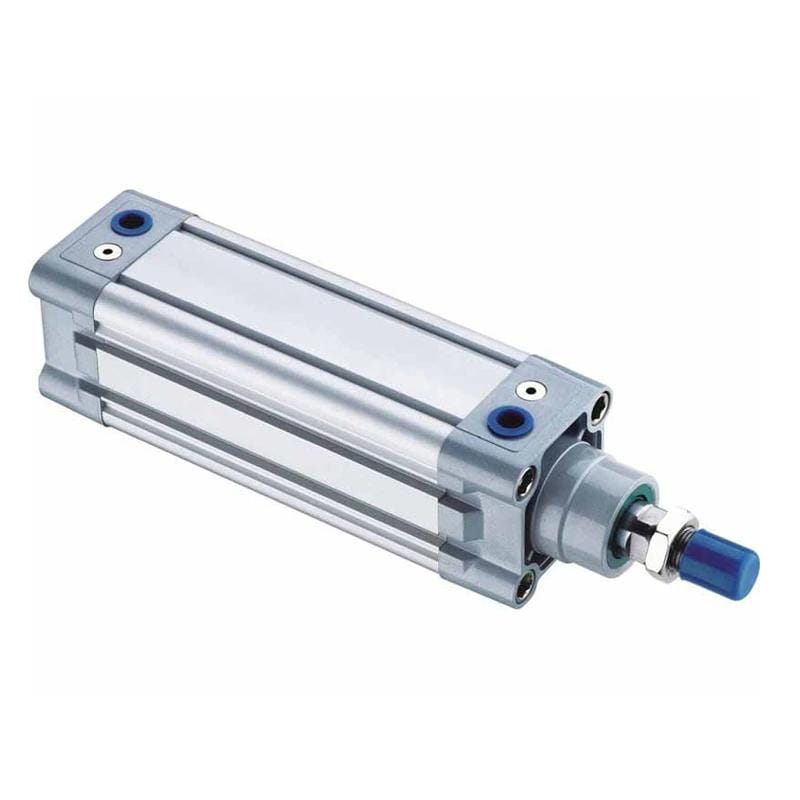

這張基準 ISO 型材氣缸圖片適合作為參考，而不是環境適用性的證明。缸徑、行程、安裝尺寸與壓力額定值，並不能描述刮塵圈、刮刀、波紋套、活塞桿表面或對直接粉塵流的耐受性。這些細節必須寫入替換規格。
對於附著力較弱的乾粉塵，只要抽排有效，專用刮塵圈和硬而光滑的活塞桿表面可能已足夠。例如波紋套套件可在活塞桿仍需外露的位置增加物理屏障。Festo 也提醒，呼吸路徑必須避免不需要的介質進入。護套是工程元件，不是鬆散套筒。附著力很強的粒子可能需要針對該工況設計的刮刀。Parker 描述了用於髒污環境的密封與刮塵組合，並警告尖銳安裝邊緣可能損傷密封唇（Parker, Pneumatic Seals，2026 年查閱）。材料、溝槽、桿面、速度與溫度仍需匹配。氣缸密封指南會把刮塵圈和壓力密封分開。
型錄缸徑不是環境等級。
防止污染再次發生的維護規則
清潔做法可能移除木粉，也可能重新分散木粉。NIOSH 的健康危害評估建議以兩種方式取代乾式壓縮空氣吹掃：便攜式吸塵與濕式方法，並警告吹掃機械或工作區可能讓粉塵重新懸浮（NIOSH Health Hazard Evaluation 82-377-1376，2026 年查閱）。
修訂後的服務規則很簡單：隔離危險能源；吸除工作區粉塵；封住開口；在受保護表面清潔零件；安裝密封包前檢查活塞桿。當非預期啟動或儲能釋放可能傷人時，OSHA 29 CFR 1910.147 適用。因此工廠已驗證的程序必須控制氣壓與懸掛負載（OSHA 1910.147，2026 年查閱）。同時，濾杯與自動排水器改用狀態檢查，而不是只依日曆更換。壓差、排水動作、冷凝液外觀與用氣點結果一起記錄。若上游管路累積多年鐵鏽、水垢、油或水，新濾芯也可能很快堵塞。
乾淨的維修工作很重要。
靜電控制也不再被當作萬能防塵塗層。接合、接地與電荷控制可能在現場風險評估後才有意義，但它們不能取代源頭捕集、整理清潔、活塞桿防護或空氣品質驗證。我們的氣動故障排查指南會把壓力、流量、洩漏與機械故障分在不同測試分支。
我們如何驗證修復有效？
驗證依據運轉記錄，而不是一次乾淨檢查。DOE 指出，在維護不佳的系統中，洩漏可能浪費 20% 到 30% 的空壓機輸出；積極管理可將洩漏降到 10% 以下（DOE, Improving Compressed Air System Performance，2003）。
我們的團隊在更換硬體前先分析基準線，包括失效日期、工位、活塞桿狀態、過濾器壓差、排水器發現、用氣點空氣結果、動態壓力、工時，以及已確認零件成本。之後在相同機台狀態下收集同樣欄位。
| 驗證指標 | 基準問題 | 接受證據 |
|---|---|---|
| 重複失效 | 每一運轉間隔發生多少次已確認污染失效？ | 約定觀察窗口內沒有再發生 |
| 活塞桿與刮塵圈 | 粉塵環、刮痕或堆積碎屑是否回來？ | 檢查乾淨，且桿面損傷沒有進展 |
| 空氣品質 | 機台端的粒子、水分與油分結果是什麼？ | 符合書面用氣點目標 |
| 壓力 | 受影響行程時動態壓力是否崩落？ | 讀值穩定在機台需求內 |
| 空氣處理 | 排水器是否工作，壓差是否受控？ | 記錄值在元件服務限制內 |
| 維護負擔 | 哪些工時和零件確實與失效相關？ | 在相同會計邊界下，已驗證成本下降 |
從我們的分析看，會計邊界很重要。產值、維護支出、損失產能與避免的安全風險是不同量。若不定義重疊就直接相加，會重複計算效益。因此，可信的 ROI 應使用已確認的現金成本和有文件的觀察期間，另外報告產能影響。
本文沒有插入計算器卡片，因為案例沒有提供壓降體積、洩漏孔徑、實測流量、空壓機比功率或運轉小時。捏造這些輸入會讓數字看似精準，卻不更可靠。
這個案例能支持哪些結果？
HSE 的圓鋸示範平衡了 930 m³/h 的抽排量，其中上護罩 130 m³/h、台面下方 800 m³/h。報告顯示平均粉塵低於適用暴露限值的一半，且控制效果比沒有有效抽排時好超過 100 倍（HSE video，2014）。
這個結果不是通用風量設定。HSE 特別說明，每台鋸都需要自己的最佳流量。可轉移的結果是控制順序：捕集粉塵、防護活塞桿、指定用氣點空氣品質、修正清潔做法，並用同一組指標比較改善前後。若沒有可審核記錄，避免宣稱精確節省、百分比改善、具名客戶成效或特殊氣缸系列優勢。在這個匿名案例中，「解決」代表工廠關閉了已識別的污染路徑，並用重複檢查與運轉記錄確認失效型態在約定觀察窗口內沒有返回。
沒有假設百分比。
只換更好的氣缸會得到相同結果嗎？大概不會。關鍵改變是把氣缸視為粉塵控制與壓縮空氣系統的一部分。換句話說，工廠取得了乾淨基準線與明確接受條件，而不是又一次無法解釋的替換。
關於氣缸污染的 FAQ
木粉控制從可測量暴露與源頭捕集開始。具體而言，OSHA 列出 8 小時惰性粉塵限值：總粉塵 15 mg/m³、可吸入粉塵 5 mg/m³；NIOSH 建議木粉為 1 mg/m³（OSHA Woodworking eTool，2026 年查閱）。氣缸防護是額外的可靠性層。
如何判斷木粉是否從活塞桿密封處進入？
清潔一段明確的活塞桿與刮塵圈區域，讓設備在受控間隔內運轉，再重新檢查沉積型態。若粉塵堆在刮塵圈外側、活塞桿刮痕逐漸進展，且切削粉塵流附近更嚴重，就支持外部侵入。先比較同一空氣分支上較乾淨區域的另一支氣缸，再歸咎於內部空氣品質。
0.01 micron 過濾器能保證壓縮空氣無污染嗎？
不能。ISO 8573-1 將粒子、水分與油分三類分開分類，且純度可在系統不同位置指定。因此，濾芯精度不等於壓力露點、油含量、下游管路潔淨度、排水性能或用氣點粒子數都已合格。請寫下所需等級，並在機台端驗證。
每支木工用氣缸都應該加波紋套嗎？
不一定。只有在暴露、活塞桿行程與可維修性都合理時才使用波紋套。例如抽排與護罩已控制鬆散乾粉塵時，專用刮塵圈可能已足夠。波紋套必須正確呼吸、保持可檢查，並在整個行程中避免干涉。組態氣缸的製造商應核准該組合。
維修人員可以用壓縮空氣清潔機台嗎？
請把這種做法視為粉塵控制與安全決策，而不是便利動作。NIOSH 曾建議避免會重新分散木粉的壓縮空氣清潔，並在適當時使用吸塵或濕式方法。清潔或維修機械前，應遵守當地法規、可燃粉塵控制、設備說明與工廠能源隔離程序。
工廠應該監測修復多久？
至少監測到超過原先的重複失效間隔，並涵蓋一個計畫性維護週期，之後繼續追蹤趨勢。記錄運轉小時或循環次數，不只記日曆時間。保持機台狀態、檢查方法與成本邊界一致，避免把更長生產批次誤判為可靠性改善。
