نادرا ما تُحل مشكلة تلوث الأسطوانة النيوماتيكية في مصنع نجارة بتغيير مانع تسرب واحد. الإصلاح الموثوق يبدأ بتحديد ما إذا كانت المادة الضارة تأتي من غرفة الإنتاج، أو من إمداد الهواء المضغوط، أو من عملية الصيانة، ثم ضبط كل مسار مؤكد. تعرض هذه الحالة المجهولة ذلك التسلسل التشخيصي دون نشر أسماء العملاء أو أرقام تجارية غير مدعومة. وصفت الحالة الأصلية تلفا متكررا في مانعات التسرب قرب معدات القطع ومعالجة الحواف. على سبيل المثال، تراكم الغبار الناعم حول قضبان المكبس المكشوفة، وأصبحت الحركة غير ثابتة، وظهرت الأعراض نفسها في الأسطوانات البديلة. بدلا من اعتبار كل فشل عيبا في الأسطوانة، فصل فريق الصيانة بين التعرض للغبار الخارجي ومشكلات جودة الهواء الداخلي وتلوث الخدمة.
تكرر نمط الفشل.
لأن أدلة الحالة العامة لا تتضمن سجلات أوامر عمل قابلة للتدقيق، لا ينشر هذا المقال هوية العميل أو أكواد الطراز أو الأرقام التجارية. تعامل مع الحالة كتسلسل تشخيص، لا كادعاء أداء لعميل مسمى.
خلاصات أساسية
- تدرج OSHA حدودا لغبار الإزعاج: 15 mg/m³ للغبار الكلي و5 mg/m³ للغبار القابل للاستنشاق.
- التقط غبار الخشب عند الماكينة قبل ترقية مانعات تسرب الأسطوانة.
- افحص حماية القضيب وجودة الهواء المضغوط كمساري فشل منفصلين.
- تحقق من الإصلاح بسجلات صيانة قابلة للتكرار، لا بتقديرات توفير.
ما مشكلة تلوث الأسطوانة النيوماتيكية؟
كانت المشكلة المباشرة دخول الغبار المتكرر عند قضبان الأسطوانات المكشوفة. تدرج OSHA حدا لمدة 8 ساعات مقداره 15 mg/m³ للغبار الكلي المزعج و5 mg/m³ للجزء القابل للاستنشاق، بينما توصي NIOSH بقيمة 1 mg/m³ لغبار الخشب (OSHA Woodworking eTool، تم الوصول إليه في 2026).
هذه قيم تعرض مهني، وليست تفاوتا ميكانيكيا للأسطوانة. لكنها تشرح لماذا لا تكون عبارة "الورشة تبدو نظيفة" اختبارا مفيدا. يمكن للمادة الدقيقة المحمولة بالهواء أن تترسب على القضبان وتدخل gland قبل وقت طويل من أن تعلق رقاقة مرئية بالماكينة. تستحق مناطق القطع والصنفرة والتفريز ومعالجة الحواف ملاحظة منفصلة لأن سحب الغبار وأداء الشفط يختلفان. وجد الفحص الأولي ثلاث دلائل متكررة: حلقة غبار خارج الماسحة، وعلامات طولية على القضبان المكشوفة، وترسبات أثقل قرب plume القطع. لم يُفترض التسرب الداخلي. على سبيل المثال، سجل الفنيون اتجاه الفشل، وموضع القضيب، وموقع الغبار، والوردية، وحالة الماكينة، والوقت منذ التنظيف.
غيّر الموقع التشخيص.
في خبرتنا، يخبر نمط الغبار أكثر مما يخبر مانع التسرب التالف. المادة المحشورة خارج الماسحة تشير إلى دخول بيئي. وعلى العكس، الأسطح الخارجية النظيفة مع وجود تلوث downstream من المرشح تشير إلى إمداد الهواء أو أنابيب فرعية متسخة. وبالمثل، إذا تلف مانع التسرب مباشرة بعد الخدمة، فقد توجد إمكانية ثالثة: تلوث أُدخل أثناء المناولة.
كيف فصلنا غبار الخشب عن الهواء المضغوط المتسخ؟
استخدم الفريق فرعين تشخيصيين لأن ISO 8573-1 يصنف نقاء الهواء المضغوط حسب ثلاث مجموعات ملوثات رئيسية: الجسيمات، والماء، والزيت. والأهم أن النقاء يمكن تحديده أو قياسه في مواقع مختلفة من النظام، لذلك لا يثبت قياس نظيف في غرفة الضاغط أن الهواء نظيف عند الأسطوانة (ISO 8573-1:2010، 2010).
فُحص التلوث الخارجي والماكينة متوقفة تحت إجراء التحكم بالطاقة المعتمد. نظف الفنيون منطقة محددة من القضيب، وشغلوا فترة إنتاج مضبوطة، ثم فحصوا الماسحة والقضيب والحاجز القريب وplume الغبار مرة أخرى. كما قارنوا الأسطوانات upstream وdownstream من محطة القطع. دعم نمط مرتبط بالموقع المسار البيئي. عالجت فحوص نقطة الاستخدام المسار الداخلي. تحديدا، فحص الفريق المصارف وأوعية المرشح، وسجل pressure dew point عندما توفر جهاز اختبار، وأخذ عينات للجسيمات والزيت عند الفرع المتأثر. قارنوا النتيجة بهدف ISO الخاص بالموقع بدلا من وصف مرشح بأنه "0.01 micron" وافتراض أن النظام نظيف.
وبناء على ذلك، غيّر هذا التمييز الإصلاح.
التلوث الخارجي هو مادة تصل إلى القضيب أو الماسحة من بيئة الماكينة. تلوث الهواء المضغوط هو جسيمات أو ماء أو زيت غير مرغوب فيه تحمله الدائرة النيوماتيكية. التلوث الداخل أثناء الخدمة هو مادة تدخل عندما يكون منفذ أو أنبوب أو صمام أو أسطوانة مفتوحا أثناء الصيانة.
| الدليل | مسار الغبار الخارجي | مسار الهواء المضغوط | مسار التلوث أثناء الخدمة |
|---|---|---|---|
| موقع الترسب | خارج الماسحة، قضيب مكشوف، حاجز | المنافذ، الأنابيب downstream، الصمام أو العادم | تلوث جديد بعد الإصلاح |
| النمط حسب منطقة الماكينة | أسوأ قرب المنشار أو الصنفرة أو الموجه أو آلة حواف | مشابه عبر معدات على فرع واحد | يتبع حدث صيانة |
| اختبار مفيد | فحص تنظيف وملاحظة | أخذ عينات ISO 8573 عند نقطة الاستخدام | مراجعة ضوابط التنظيف والتجميع |
| استنتاج خاطئ شائع | "مانع تسرب الأسطوانة سيئ" | "مقياس الضاغط يبدو طبيعيا" | "طقم مانع التسرب الجديد معيب" |
لذلك، يمنع هذا الفصل حلقة مكلفة. لا يمكن لماسحة أفضل تصحيح تكاثف أو زيت محمولين عبر خط الهواء. ولا يستطيع مرشح أدق منع غبار الخشب المحيط من تغطية قضيب مكشوف. يجب أن يطابق الإصلاح مسار التلوث.
خطة العمل التصحيحية
كان الإجراء التصحيحي الأول هو الالتقاط من المصدر. في تقييم مضبوط لمنشار طاولة، ذكرت NIOSH أن غطاء شفط محلي مساعد خفض انبعاثات غبار الخشب بأكثر من 90% (NIOSH, Control of Wood Dust From Table Saws، 1996). يدعم هذا الدليل تحسين الشفط قبل تغليف كل أسطوانة.
راجع مهندسو المصنع موضع الغطاء، وحالة القناة، ومؤشر تدفق الهواء، والأداء أثناء الإنتاج. ونتيجة لذلك، وُجهت نفاثات الغبار المباشرة بعيدا عن قضبان المكبس. وعندما أمكن، نُقلت الأسطوانات خلف حواجز موجودة أو دُوّرت بحيث لا يترسب الحطام على القضيب الممتد. بقي أي غلاف قابلا للوصول ولم يكن مسموحا له بتكوين جيب غبار مخفي. بدأ عمل الهواء المضغوط بهدف مكتوب لنقطة الاستخدام. لا يفرض ISO 8573-1 مجموعة مرشحات واحدة لكل ماكينة. لذلك ينبغي أن تعكس فئات الجسيمات والماء والزيت الصمام والمشغل ومخاطر العملية والمناخ وحالة الأنابيب. بعد ذلك يمكن اختيار المرشحات والمجففات والمصارف وعناصر coalescing مقابل ذلك الهدف. للمزيد، راجع دليل جودة الهواء وفق ISO.

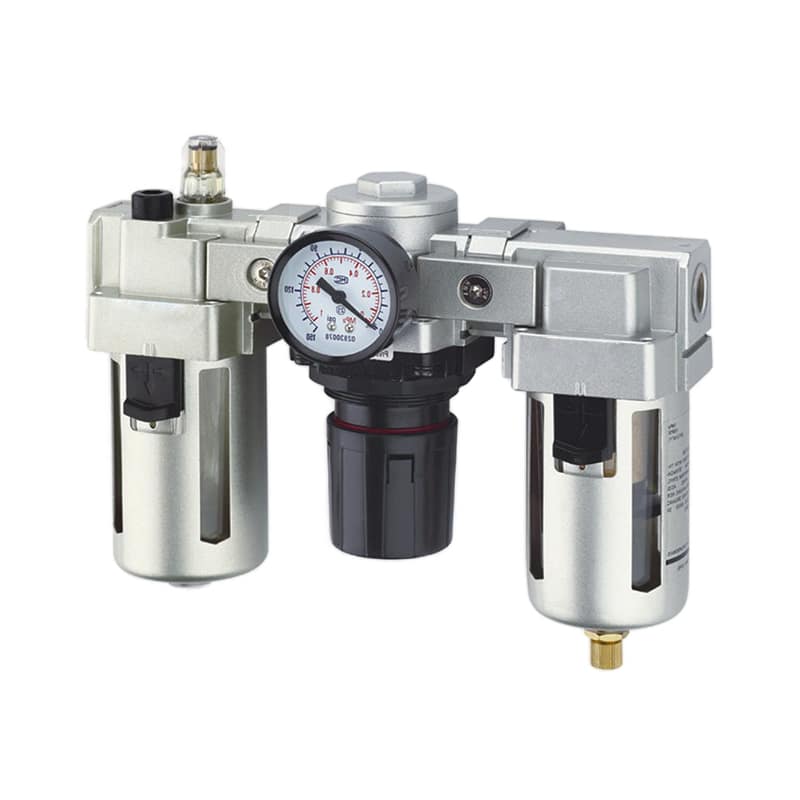

بقيت جودة الهواء فرعا مستقلا.
لا تضف الكربون النشط كمرحلة افتراضية لغبار الخشب الكاشط. يكون الكربون النشط مفيدا عندما يبرره بخار الزيت أو الرائحة أو متطلب العملية، لكن كل عنصر ما زال يحتاج تدفقا كافيا، ومراقبة فرق ضغط، وتصريفا، وفترة خدمة. يشرح دليل مرشح coalescing دور رذاذ الزيت بصورة منفصلة.
كيف يجب أن تتغير مكونات الأسطوانة في منطقة مغبرة؟
ينبغي أن تطابق حماية الأسطوانة نمط التعرض. تدرج Festo خيار ماسحة صلبة لأسطوانات DSNU بقطر 32 إلى 63 mm، بينما تقول وثائق bellows إن الغطاء يحمي ثلاثة أجزاء: قضيب المكبس، ومانع التسرب، والمحمل (Festo, Round cylinders DSNU، 2021).

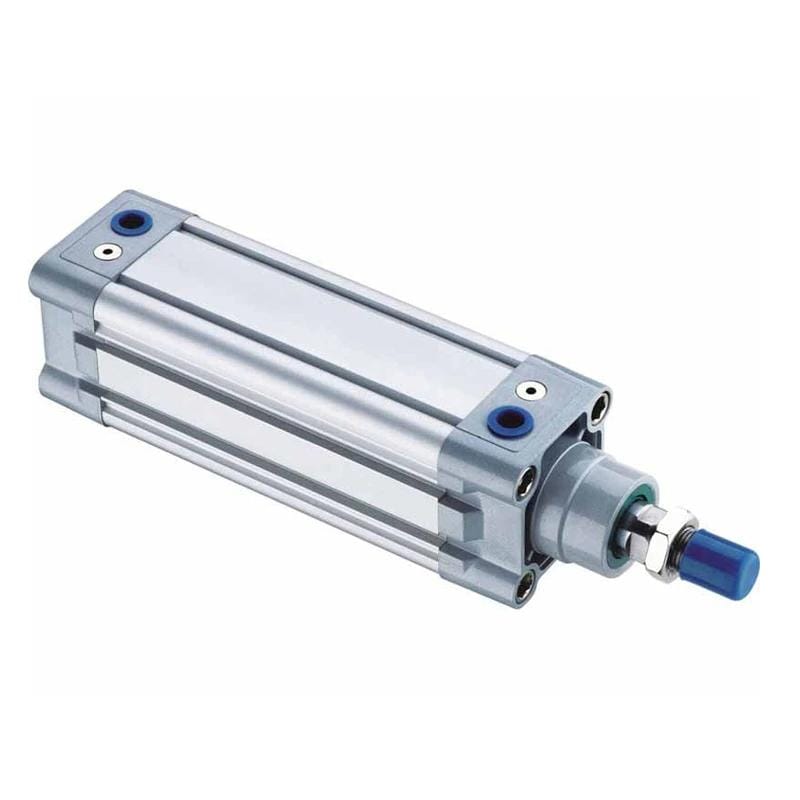

صورة الأسطوانة ذات بروفيل ISO الأساسية مفيدة كمرجع، لا كإثبات ملاءمة بيئية. ومع ذلك، فإن القطر والشوط وأبعاد التركيب وتصنيف الضغط لا تصف الماسحة أو scraper أو bellows أو تشطيب القضيب أو مقاومة plume غبار مباشر. يجب أن تظهر هذه التفاصيل في مواصفة الاستبدال.
بالنسبة لغبار جاف ضعيف الالتصاق، قد تكفي ماسحة مصممة لهذا الغرض وسطح قضيب صلب وناعم عندما يكون الشفط فعالا. على سبيل المثال، يضيف طقم bellows حاجزا ماديا في الموضع الذي يبقى فيه القضيب مكشوفا. وتنبه Festo إلى أن مسار التنفس يجب أن يمنع دخول وسائط غير مرغوبة. الغطاء مكون هندسي، لا كمّ فضفاض. الجسيمات شديدة الالتصاق قد تحتاج scraper مصمما لهذه الخدمة. تصف Parker تركيبات مانع التسرب والماسحة للبيئات المتسخة، وتحذر من أن حواف التركيب الحادة قد تتلف شفة مانع التسرب (Parker, Pneumatic Seals، تم الوصول إليه في 2026). ما زال يجب أن تتطابق المادة والأخدود وتشطيب القضيب والسرعة والحرارة. ويفصل دليل مانعات تسرب الأسطوانة بين الماسحات ومانعات الضغط.
قطر الكتالوج ليس تصنيفا بيئيا.
قواعد الصيانة التي تمنع تكرار التلوث
قد تزيل ممارسة التنظيف غبار الخشب أو تعيد توزيعه. أوصى تقييم مخاطر صحية من NIOSH ببديلين للتنظيف الجاف بالهواء المضغوط: الشفط المحمول والطرق الرطبة، مع التحذير من أن نفخ الآلات أو مناطق العمل يمكن أن يعيد تعليق الغبار (NIOSH Health Hazard Evaluation 82-377-1376، تم الوصول إليه في 2026).
كانت قواعد الخدمة المعدلة بسيطة: اعزل الطاقة الخطرة؛ اشفط منطقة العمل؛ اغلق المنافذ المفتوحة؛ نظف الأجزاء على سطح محمي؛ افحص القضيب قبل تركيب طقم مانع التسرب. ينطبق OSHA 29 CFR 1910.147 عندما يمكن أن يؤدي التشغيل غير المتوقع أو إطلاق الطاقة المخزنة إلى إصابة عامل. لذلك يجب أن يتحكم إجراء المصنع المتحقق منه في الضغط النيوماتيكي والأحمال المعلقة (OSHA 1910.147، تم الوصول إليه في 2026). في الوقت نفسه، تلقت أوعية المرشح والمصارف الأوتوماتيكية فحوص حالة بدلا من الاستبدال حسب التقويم فقط. سُجل فرق الضغط، وعمل المصرف، ومظهر المكثف، ونتائج نقطة الاستخدام معا. يمكن أن ينسد مرشح جديد بسرعة إذا كان الأنبوب upstream يحتوي سنوات من الصدأ أو القشور أو الزيت أو الماء.
عمل الخدمة النظيف مهم.
كما توقف التعامل مع التحكم في الكهرباء الساكنة كطلاء عام طارد للغبار. قد يكون الربط والتأريض والتحكم بالشحنة مهما بعد تقييم مخاطر خاص بالموقع. ومع ذلك، فهي لا تستبدل الالتقاط من المصدر أو housekeeping أو حماية القضيب أو التحقق من جودة الهواء. يحافظ دليل استكشاف أعطال النيوماتيك لدينا على فروع اختبار منفصلة للضغط والتدفق والتسرب والأعطال الميكانيكية.
كيف تحققنا من أن الإصلاح نجح؟
استخدم التحقق سجلات تشغيل لا فحصا نظيفا واحدا. تذكر DOE أن التسربات قد تهدر 20% إلى 30% من خرج الضاغط في الأنظمة سيئة الصيانة، بينما تستطيع البرامج الاستباقية خفض التسرب إلى أقل من 10% (DOE, Improving Compressed Air System Performance، 2003).
حلل فريقنا خط أساس قبل تغيير المكونات. شمل ذلك تواريخ الفشل، والمحطة، وحالة القضيب، وفرق ضغط المرشح، ونتائج المصارف، ونتائج هواء نقطة الاستخدام، والضغط الديناميكي، وساعات العمل، وتكلفة الأجزاء المؤكدة. وبعد ذلك، جُمعت الحقول نفسها عند حالة الماكينة نفسها.
| مؤشر التحقق | سؤال خط الأساس | دليل القبول |
|---|---|---|
| الفشل المتكرر | كم فشل تلوث مؤكد حدث لكل فترة تشغيل؟ | لا عودة خلال نافذة المراقبة المتفق عليها |
| القضيب والماسحة | هل تعود حلقة الغبار أو الخدش أو الحطام المحشور؟ | فحص نظيف دون تقدم تلف القضيب |
| جودة الهواء | ما نتائج الجسيمات والماء والزيت عند الماكينة؟ | تحقق الهدف المكتوب لنقطة الاستخدام |
| الضغط | هل ينهار الضغط الديناميكي أثناء الشوط المتأثر؟ | قراءات مستقرة ضمن متطلب الماكينة |
| معالجة الهواء | هل تعمل المصارف وهل فرق الضغط مضبوط؟ | قراءات مسجلة داخل حدود خدمة المكون |
| عبء الصيانة | ما العمل والأجزاء المرتبطة بالفشل المؤكد؟ | تكلفة مؤكدة أقل باستخدام الحد المحاسبي نفسه |
من تحليلنا، يهم الحد المحاسبي. قيمة الإنتاج، وإنفاق الصيانة، والسعة المفقودة، ومخاطر السلامة المتجنبة كميات مختلفة. جمعها دون تعريف التداخل قد يحسب الفائدة مرتين. لذلك يستخدم ROI القابل للدفاع تكاليف نقدية مؤكدة وفترة مراقبة موثقة، ثم يبلغ أثر السعة الإنتاجية بصورة منفصلة.
لذلك لا توجد بطاقة حاسبة هنا، لأن الحالة لا توفر حجم هبوط ضغط، أو حجم تسرب، أو تدفقا مقاسا، أو قدرة نوعية للضاغط، أو ساعات تشغيل. اختلاق هذه المدخلات سيجعل الرقم يبدو دقيقا دون أن يجعله موثوقا.
ما النتائج التي يمكن لهذه الحالة دعمها؟
وازن عرض HSE لمنشار دائري 930 m³/h من الشفط، منها 130 m³/h عند الغطاء العلوي و800 m³/h أسفل الطاولة. أبلغ عن متوسط غبار أدنى من نصف حد التعرض المعمول به، وسيطرة أفضل بأكثر من 100 مرة من القطع دون شفط فعال (HSE video، 2014).
هذه النتيجة ليست إعداد تدفق هواء عاما. يوضح HSE أن كل منشار يحتاج تدفقه الأمثل. بدلا من ذلك، النتيجة القابلة للنقل هي تسلسل التحكم: التقط الغبار، احم القضيب، حدد جودة الهواء عند نقطة الاستخدام، صحح ممارسات التنظيف، وتحقق من المقاييس نفسها قبل العمل وبعده. تجنب التوفير الدقيق، وتحسينات النسب المئوية، وادعاءات العملاء المسماة، أو ادعاءات سلسلة أسطوانات خاصة دون سجلات قابلة للتدقيق. في هذه الحالة المجهولة، تعني كلمة "تم الحل" أن المصنع أغلق مسارات التلوث المحددة واستخدم فحوصا متكررة وسجلات تشغيل لتأكيد أن نمط الفشل لم يعد خلال نافذة المراقبة المتفق عليها.
لم تُفترض أي نسبة مئوية.
هل كانت أسطوانة أفضل وحدها ستنتج النتيجة نفسها؟ غالبا لا. كان التغيير الحاسم هو التعامل مع الأسطوانة كجزء من نظام السيطرة على الغبار والهواء المضغوط. بعبارة أخرى، حصل المصنع على خط أساس نظيف ومعايير قبول مسماة بدلا من استبدال آخر بلا تفسير.
FAQ حول تلوث الأسطوانة النيوماتيكية
تبدأ السيطرة على غبار الخشب بتعرض قابل للقياس والتقاط من المصدر. تحديدا، تدرج OSHA حدود غبار الإزعاج لمدة 8 ساعات: 15 mg/m³ للغبار الكلي و5 mg/m³ للغبار القابل للاستنشاق. وتوصي NIOSH بقيمة 1 mg/m³ لغبار الخشب (OSHA Woodworking eTool، تم الوصول إليه في 2026). حماية الأسطوانة طبقة موثوقية إضافية.
كيف أعرف أن غبار الخشب يدخل من مانع تسرب القضيب؟
نظف منطقة محددة من القضيب والماسحة؛ شغل فترة مضبوطة؛ ثم افحص نمط الترسب من جديد. الغبار المحشور خارج الماسحة، وخدوش القضيب المتقدمة، والضرر الأثقل قرب plume القطع تدعم دخولا خارجيا. قارن بأسطوانة أخرى في جزء أنظف من فرع الهواء نفسه قبل اتهام جودة الهواء الداخلي.
هل يضمن مرشح 0.01 micron هواء مضغوطا بلا تلوث؟
لا. يصنف ISO 8573-1 ثلاث مجموعات منفصلة: الجسيمات، والماء، والزيت. ويمكن تحديد النقاء في مواقع مختلفة من النظام. لذلك لا يثبت تصنيف المرشح نقطة ندى الضغط، ولا محتوى الزيت، ولا نظافة الأنابيب downstream، ولا أداء المصارف، ولا عدد الجسيمات عند نقطة الاستخدام. اكتب الفئة المطلوبة وتحقق منها عند الماكينة.
هل يجب أن تستخدم كل أسطوانة نجارة غطاء bellows؟
لا. استخدم bellows حيث يبرر التعرض وشوط القضيب وسهولة الوصول ذلك. على سبيل المثال، قد تكون ماسحة مصممة لهذا الغرض كافية عندما يسيطر الشفط والحواجز على الغبار الجاف السائب. يجب أن يتنفس bellows بصورة صحيحة، وأن يبقى قابلا للفحص، وأن يتجنب التداخل طوال الشوط. ينبغي أن تعتمد الشركة المصنعة للأسطوانة المهيأة هذه التركيبة.
هل يمكن لفنيي الصيانة تنظيف الماكينة بالهواء المضغوط؟
تعامل مع هذه الممارسة كقرار للسيطرة على الغبار والسلامة، لا كوسيلة راحة. نصحت NIOSH بعدم استخدام تنظيف بالهواء المضغوط يعيد توزيع غبار الخشب، وتوصي بالشفط أو الطرق الرطبة عند الملاءمة. اتبع اللوائح المحلية، وضوابط الغبار القابل للاشتعال، وتعليمات المعدات، وإجراء عزل الطاقة في المصنع قبل تنظيف الآلات أو خدمتها.
كم ينبغي أن يراقب المصنع الإصلاح؟
راقب خلال فترة لا تقل عن فترة الفشل المتكرر السابقة ودورة صيانة مخططة واحدة، ثم واصل متابعة الاتجاه. سجل ساعات التشغيل أو الدورات، لا الوقت التقويمي وحده. حافظ على حالة الماكينة وطريقة الفحص وحد التكلفة متسقة حتى لا يُخلط تشغيل إنتاج أطول مع تحسن موثوقية.
