Eine vollständige Wartungscheckliste für pneumatische Antriebe bildet einen geschlossenen Regelkreis: gefährliche Energie isolieren, die Maschine mit einem dokumentierten Ausgangszustand vergleichen, Antrieb und Luftversorgung prüfen, die Störung beheben und das Ergebnis nach dem Wiederanlauf verifizieren. ISO 4414:2010 behandelt Gefährdungen pneumatischer Systeme, schreibt jedoch keinen allgemeingültigen Wartungskalender vor (ISO 4414, 2010).
Dieser Leitfaden gilt für Kolbenstangenzylinder, kolbenstangenlose Zylinder, geführte Antriebe, Schwenkantriebe und pneumatische Greifer. Er konzentriert sich auf die praktische Wartungsdurchführung. Nutzen Sie den Wartungsvergleich zwischen Zylindern und Antrieben, wenn zwischen pneumatischer und elektrischer Technik entschieden wird, und die vorbeugende Checkliste für kolbenstangenlose Zylinder für Arbeiten an Dichtband, Schlitten und Führung.
Wichtige Erkenntnisse
- Beherrschen Sie pneumatisch und mechanisch gespeicherte Energie, bevor Sie Arbeiten am Bauteil beginnen.
- Laut ENERGY STAR können Leckagen 20-30 % der Kompressorleistung verschwenden (ENERGY STAR, 2004).
- Legen Sie Intervalle anhand des Modellhandbuchs, der Beanspruchung, der Umgebung und der Trenddaten fest.
- Eine Reparatur ist erst nach einer messtechnischen Verifikation abgeschlossen.
Der Wartungsauslöser ist das früheste von vier Ereignissen: ein Herstellerintervall, eine Zyklen- oder Betriebsstundengrenze, ein Messwert außerhalb seines Kontrollbereichs oder eine Änderung an Maschine, Last, Umgebung, Luftversorgung beziehungsweise reparierter Komponente. Er ist nicht einfach nur ein Datum.
Was gehört auf eine vollständige Wartungscheckliste für pneumatische Antriebe?
ENERGY STAR berichtet, dass Druckluftleckagen in vielen Werken 20-30 % der Kompressorleistung verschwenden können. Eine vollständige Checkliste muss deshalb Antrieb, Ventil, Leitungen, Luftaufbereitung, Befestigung, Last, Steuerung und Verifikationsprotokoll umfassen, statt einen Dichtungssatz mit dem gesamten Wartungsprogramm gleichzusetzen (ENERGY STAR, 2004).
Verwenden Sie diese Tabelle als übergeordnete Route und ergänzen Sie das Handbuch des konkreten Modells sowie die betrieblichen Grenzwerte:
| Phase | Mindestaufgabe | Zu dokumentierender Nachweis |
|---|---|---|
| Vor Arbeitsbeginn | Pneumatische, mechanische, elektrische, schwerkraft-, feder- und prozessbedingte Energie identifizieren | Isolierverfahren, betroffene Betriebsmittel, autorisierte Person |
| Beobachtung im Betrieb | Auf Leckagen hören, Bewegung beobachten, Zyklusergebnis prüfen, Alarme auswerten | Referenz für Geräusch oder Video, Hubzeit, Endlagenergebnis |
| Prüfung im gesicherten Zustand | Befestigung, Kolbenstange oder Schlitten, Dichtungen, Führungen, Anschläge, Leitungen, Verschraubungen, Ventil und Sensoren prüfen | Zustand, Messwerte, Fotos, Fehlerort |
| Prüfung des Luftsystems | Dynamischen Druck, Filterzustand, Ablässe, Regler, Schmierungsvorgabe und Druckluftqualität an der Entnahmestelle prüfen | Druck im Stillstand und bei Bewegung, Differenzdruck, festgestellte Verunreinigung |
| Korrekturmaßnahme | Ursache beheben, bevor beschädigte Teile ersetzt werden | Teile, Einstellungen, Ausrichtung, Änderung an Luftaufbereitung oder Leitungsführung |
| Verifikation | Dichtheitsprüfung, Zyklus unter Last, Sensor- und Anschlagprüfung, Produktprüfung, anschließend Maschinenfreigabe | Messwerte nach der Reparatur, Bestehenskriterien, Freigebender, neuer Ausgangszustand |
Diese Struktur verhindert einen häufigen Fehler: Das sichtbar ausgefallene Teil wird ersetzt, während die Ursache bestehen bleibt. Eine verschlissene Kolbenstangendichtung kann durch Querkräfte, Schmutz, Korrosion oder eine beschädigte Kolbenstange verursacht worden sein. Die Dichtung ist somit Beweismittel und Ersatzteil zugleich.
Wenn beispielsweise eine neue Kolbenstangendichtung erneut an der Lastseite undicht wird, prüfen Sie Ausrichtung, Stangenzustand, Lagerspiel und Montagespuren, bevor Sie einen weiteren Satz einbauen.
Beginnen Sie mit der Beherrschung gefährlicher Energie
Die OSHA-Vorschrift für gefährliche Energie in der allgemeinen Industrie ist 29 CFR 1910.147. OSHA nennt pneumatische Energie ausdrücklich als eine Energieform, die Beschäftigte bei Wartungsarbeiten verletzen kann. Die Wartung muss dem maschinenspezifischen Energiebeherrschungsverfahren des Arbeitgebers folgen, einschließlich Isolierung, Abbau, Sicherung und Verifikation, bevor jemand den Gefahrenbereich betritt (OSHA, 2026).
Das Anhalten der SPS oder das Schließen eines einzigen vorgeschalteten Ventils beweist keine Energiefreiheit. Zwischen einem Absperrventil und einem Antrieb kann Druck eingeschlossen bleiben. Eine vertikale Last kann nach dem Entlüften absinken. Federn, Speicher, Vakuumkreise oder eingeschlossener Prozessdruck können Werkzeuge ebenfalls unerwartet bewegen.
Führen Sie nach dem autorisierten betrieblichen Verfahren folgende Schritte aus:
- Identifizieren Sie jede Energiequelle und die Bewegung, die sie auslösen kann.
- Halten Sie die Maschine über ihre normalen Bedienelemente an.
- Isolieren und verriegeln oder kennzeichnen Sie die freigegebenen Energie-Trenneinrichtungen.
- Lassen Sie gespeicherten Pneumatikdruck ab und prüfen Sie, ob Manometer oder Messstelle für das isolierte Volumen geeignet sind.
- Stützen, verstiften, senken oder sichern Sie schwerkraftbedingte und mechanisch gespeicherte Lasten auf andere Weise.
- Verifizieren Sie die Isolierung mit der freigegebenen betrieblichen Prüfmethode, bevor Arbeiten am Bauteil beginnen.
- Stellen Sie vor dem kontrollierten Wiederanlauf Schutzeinrichtungen, Werkzeuge, Einstellungen und den sicheren Abstand aller Personen wieder her.
Verwenden Sie diesen Artikel niemals als Ersatz für das betriebliche Energiebeherrschungsprogramm. Die Checkliste dokumentiert, ob das freigegebene Verfahren durchgeführt wurde; sie erfindet kein neues Lockout-Verfahren für eine unbekannte Maschine.

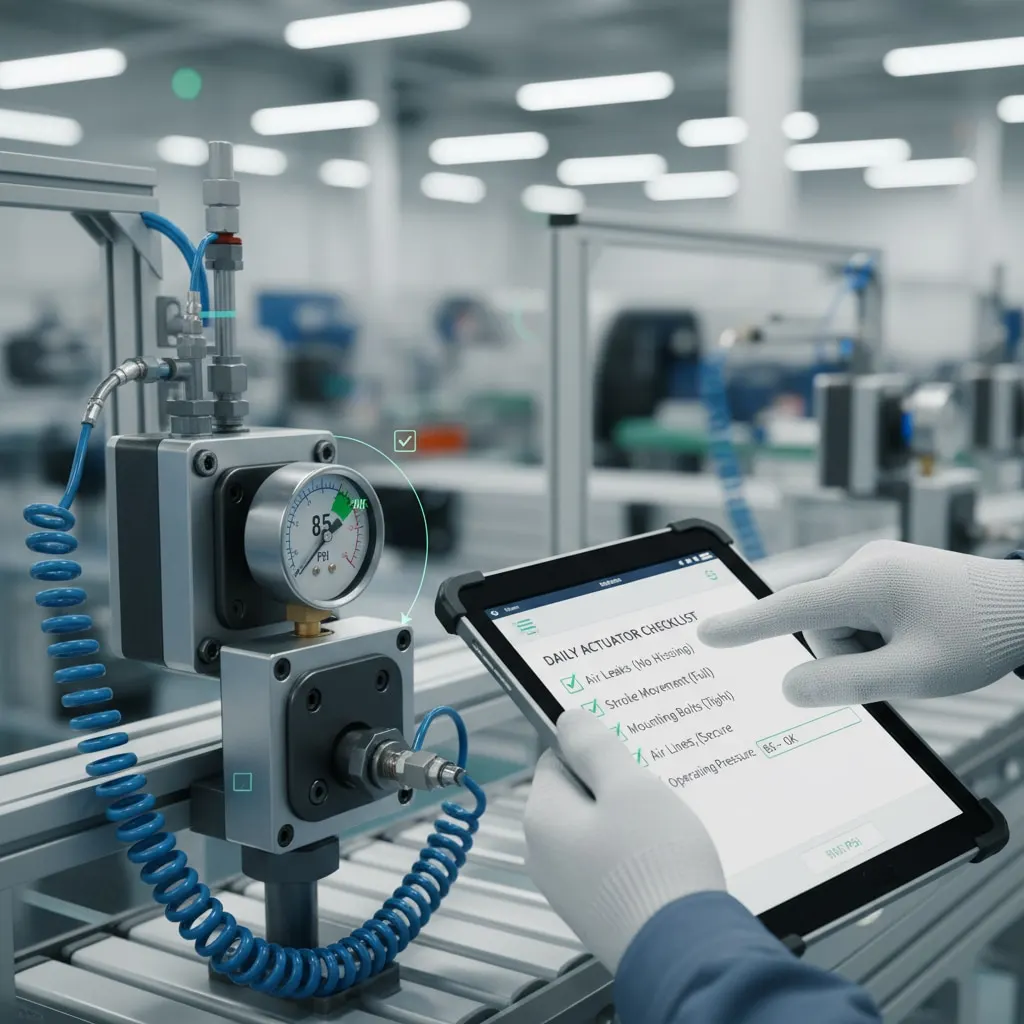

Was sollten Bediener in jeder Schicht prüfen?
Die von ENERGY STAR genannte Leckageverlustspanne von 20-30 % rechtfertigt eine kurze Beobachtung im Betrieb. Eine Bedienerroutine darf jedoch weder das Entfernen von Schutzeinrichtungen noch das Eingreifen in einen Gefahrenbereich verlangen. Vergleichen Sie Geräusch, Bewegung, Druck, Alarme und Produkthandhabung bei normalem Maschinenbetrieb mit einem freigegebenen Ausgangszustand (ENERGY STAR, 2004).
| Prüfung aus sicherer Position | Normalzustand | Arbeitsauftrag erstellen, wenn |
|---|---|---|
| Geräusch | Abluft- und Anschlaggeräusch entsprechen dem Ausgangszustand | ein neues Zischen, Schaben, Quietschen, Klopfen oder wiederkehrendes Pulsieren auftritt |
| Bewegung | Vollständiger Hub oder Drehwinkel wird gleichmäßig in der erwarteten Zeit ausgeführt | die Bewegung klemmt, stockt, driftet, nachschwingt oder in eine Zeitüberschreitung läuft |
| Produktergebnis | Das Teil erreicht seine Position ohne Spuren, Verrutschen oder Fehlausrichtung | sich die Handhabungsqualität ändert, obwohl der Antrieb noch arbeitet |
| Sichtbare Leitungen und Verschraubungen | Schläuche bleiben sicher eingesteckt, abgestützt und frei von Scheuerstellen | ein Schlauch knickt, scheuert, zieht, weißliche Stellen zeigt, reißt oder undicht wird |
| Befestigung und Werkzeug | Keine neue Bewegung, Lücke, Reibspur oder Vibration | sich ein Befestiger löst oder der Antrieb relativ zur Last verschiebt |
| Druck und Alarme | Dynamischer Messwert und Fehlerhistorie bleiben im freigegebenen Bereich | sich der Druck nur während der Bewegung ändert oder derselbe Alarm wiederholt auftritt |
Kennzeichnen Sie den genauen Ort einer vermuteten Leckage. Quantifizieren Sie sie anschließend in einem freigegebenen Wartungsfenster. Der Leitfaden zur Lecksuche in Pneumatikanlagen behandelt Abhören, Lecksuchflüssigkeit, Ultraschallverfahren, Kennzeichnung und Reparaturverifikation.
Ein Zylinder kann beispielsweise weiterhin jeden Hub ausführen, während seine Zykluszeit langsam zunimmt. Dieser Trend rechtfertigt einen Arbeitsauftrag, auch wenn noch kein Alarm aufgetreten ist.
Machen Sie aus der Schichtroutine keine Demontage. Wenn für eine Aufgabe eine Schutzeinrichtung entfernt, eine Verschraubung berührt, ein Befestiger mit einem Werkzeug geprüft oder ein Körperteil in die Nähe einer Bewegung gebracht werden muss, gehört sie in eine kontrollierte Wartung nach dem betrieblichen Energieisolierverfahren.
Welche Prüfungen erfordern ein geplantes Wartungsfenster?
CAGI empfiehlt, den gesamten Druckverlust vom Kompressoraustritt bis zur Entnahmestelle innerhalb von 10 % des Kompressoraustrittsdrucks zu halten. Bei einem geplanten Stillstand sollte der Antrieb deshalb unter Durchfluss gemessen werden, statt nur ein statisches Reglermanometer nach dem Maschinenstopp abzulesen (CAGI, 2026).
Dynamischer Druck ist der Druck, der gemessen wird, während der Antrieb die festgelegte Bewegung unter seiner normalen Last ausführt. Er kann Einschränkungen sichtbar machen, die ein statisches Manometer nicht zeigt.
Beginnen Sie mit dem Ausgangszustand der Maschine und den Modellgrenzen. Dokumentieren Sie Messwerte, bevor Sie Druck, Drosseln, Dämpfung, Stoßdämpfer oder Sensorpositionen verändern. Andernfalls kann eine schnelle Einstellung den ursprünglichen Ausfallpfad verdecken.
Mechanische Prüfung
- Prüfen Sie Befestiger, Halter, Schwenkzapfen, Gabelköpfe, Stangenköpfe, Wellen, Greiferfinger und Lastverbindungen auf Bewegung oder Beschädigung.
- Untersuchen Sie freiliegende Kolbenstangen, Führungsschienen, Schlittenflächen, Dichtbänder, Abstreifer und Anschläge auf Riefen, Korrosion, Ablagerungen, Stöße oder ungleichmäßigen Verschleiß.
- Prüfen Sie Ausrichtung und Querkräfte. Achten Sie auf einseitigen Dichtungsverschleiß, polierte Reibspuren, verbogene Halter und eine klemmende Last.
- Stellen Sie sicher, dass die Last den Antrieb nicht überholt oder gegen einen nicht freigegebenen Festanschlag schlägt.
Pneumatische und steuerungstechnische Prüfung
- Messen Sie den Druck nahe am Ventil oder Antrieb im Stillstand und während der ungünstigsten Bewegung.
- Prüfen Sie Filterbehälter, Ablässe, Regler, gegebenenfalls vorgeschriebene Öler, Absperrventile, Abluftschalldämpfer, Schläuche und Verschraubungen.
- Prüfen Sie die Ventilabluft auf kontinuierliche Leckage, die auf eine Ventilleckage oder auf Luftdurchtritt an einer Antriebsdichtung hinweisen kann.
- Vergleichen Sie Ausfahr- und Einfahrzeit, Schwenkzeit oder Greifsequenz mit dem freigegebenen Ausgangszustand.
- Verifizieren Sie Sensoren, Halter, Kabel, Stecker und Endlagenlogik, ohne einen Sensor zu verschieben, um einen unvollständigen Hub zu verdecken.
Wenn das Symptom nur bei Bewegung auftritt, folgen Sie dem Diagnosepfad für Druckverlust, bevor Sie den Regler höher einstellen. Ein höherer Versorgungsdruck kann Anschlagbelastung und Luftverbrauch erhöhen, ohne die Drosselstelle zu beseitigen.
In unserer Praxis lassen sich Wartungsprotokolle besser vergleichen, wenn statische und dynamische Messwerte getrennt werden. Der Techniker erkennt dann, ob die Störung bereits vor dem Durchfluss besteht oder erst während der Bewegung auftritt.
Wie unterscheiden sich die Prüfungen je nach Antriebsart?
ISO 4414:2010 wendet Sicherheitsgrundsätze auf pneumatische Fluidtechniksysteme und deren Komponenten an, sodass die gemeinsame Route systembezogen bleibt. Die Verschleißschnittstelle ändert sich dennoch mit der Antriebskonstruktion. Kolbenstangenzylinder, kolbenstangenloser Schlitten, Schwenkwelle und Greiferbacke benötigen unterschiedliche Prüfpunkte, selbst wenn sie dieselbe Luftversorgung nutzen (ISO 4414, 2010).
| Antriebsart | Besonders prüfen | Zu sichernde Ausfallspuren |
|---|---|---|
| Kolbenstangenzylinder | Kolbenstangenoberfläche, Stangendichtung, Lagerung, Gabelkopf, Befestigung, Dämpfung, Querkräfte | Einseitiger Dichtungsverschleiß, Stangenriefen, verbogene Befestigung, ungleichmäßiger Anschlag |
| Kolbenstangenloser Zylinder | Schlitten, Führung, Dicht- oder Abdeckband, Abstreifer, Kupplung, Stützabstand, Lastmoment | Fremdkörper unter dem Band, Schlittenspiel, Führungsverschleiß, Kupplungsschlupf |
| Geführter oder kompakter Antrieb | Führungsstangen, Lager, Plattenausrichtung, Werkzeugmoment, Parallelität | Ungleicher Führungsverschleiß, Plattenverdrehung, loses Werkzeug, Klemmen nahe einer Endlage |
| Schwenkantrieb | Wellen- oder Flanschspiel, Anschläge, Dämpfung, Zahnstangen- oder Flügelgehäuse, Lastträgheit | Verändertes Umkehrspiel, Anschlagstoß, unvollständiger Winkel, Wellenleckage |
| Pneumatischer Greifer | Backen, Finger, Führungsspiel, Auflagenzustand, Synchronlauf, Teilekontakt | Asymmetrischer Verschleiß, Fingerschaden, Werkstückspuren, Schlupf, Drift der Backenposition |
Eine allgemeine Checkliste darf diese Unterschiede niemals einebnen. Verwenden Sie für Langhubanlagen die spezielle Wartungsroute für kolbenstangenlose Zylinder. Vergleichen Sie bei wiederholten Verunreinigungsschäden die ausgefallenen Oberflächen mit der Fallstudie zur Verunreinigung eines Pneumatikzylinders.
Die Maschinenschnittstelle ist ebenso wichtig wie die Antriebsfamilie. Ein einwandfreier Zylinder kann früh ausfallen, wenn die Lastführung klemmt. Ein Schwenkantrieb kann schwach wirken, wenn sich der externe Anschlag oder das Drehmoment eines Prozessventils verändert. Ein Dichtungssatz für den Greifer korrigiert keine Finger, die ein außermittiges Moment einleiten.
Wie sollten Luftqualität und Schmierung gehandhabt werden?
ISO 8573-1:2010 definiert Druckluftreinheitsklassen für 3 Verunreinigungsgruppen: Partikel, Wasser und Öl. Die Wartung sollte die erforderliche Klasse und Messstelle dokumentieren und anschließend Filter, Ablässe, Rohrleitungen und den Zustand an der Entnahmestelle anhand dieser Spezifikation prüfen, statt die Versorgung nur als “saubere Luft” zu beschreiben (ISO 8573-1, 2010).
Die am Antrieb eintreffende Luft kann vom Ergebnis im Kompressorraum abweichen. In einer Stichleitung kann sich Wasser sammeln. Korrosion oder Montageabrieb können hinter einem Filter auftreten. Öl kann aus dem Kompressor, einem vorgeschalteten Öler, Montagefett oder einer Prozessverunreinigung stammen.
Nutzen Sie den Leitfaden zu ISO-Druckluftqualitätsnormen, um alle drei Klassen zu dokumentieren. Erfassen Sie anschließend Nachweise an der tatsächlichen Entnahmestelle:
- Erforderliche Partikel-, Wasser- und Ölklassen.
- Probenahme- oder Prüfstelle.
- Filterfeinheit, Differenzdruckzustand und Wechselregel.
- Funktion des Ablasses und festgestelltes Wasser.
- Reglereinstellung im Stillstand und Druck während der Bewegung.
- Vorhandensein eines Ölers, Ölsorte und Einstellung nur dann, wenn das konkrete Betriebsmittel dies verlangt.
Befolgen Sie für die Schmierung das Handbuch des konkreten Antriebs und seiner Dichtungen. Fügen Sie keinen Ölnebel und kein Fett hinzu, nur weil eine andere Maschine dies verwendet. Manche Antriebe sind für ungeölten Betrieb oder Dauerschmierung ausgelegt; andere schreiben Schmierstoff, Menge und Wartungsstelle vor. Eine Vermischung dieser Vorgaben kann Dichtungen aufquellen lassen, Schmutz binden, kompatibles Fett auswaschen oder den Prozess verunreinigen.
Der Leitfaden zur Zuverlässigkeit von Wartungseinheiten erläutert die Grenzen von Filter, Regler und Öler. Betrachten Sie eine Wartungseinheit als Teil des Wartungsnachweises, nicht als Beweis dafür, dass der Antrieb automatisch geeignete Luft erhält.
Welche Symptome erfordern einen Stopp oder eine geplante Reparatur?
Der CAGI-Leitfaden zum Druckverlust nennt für Filter einen Differenzdruck-Auslöser von 5-7 psig und empfiehlt als allgemeine Filterrichtlinie einen Austausch mindestens alle 6 Monate. Diese Werte sind keine Abschaltgrenzen für Antriebe. Verwenden Sie sie zusammen mit den Herstelleranweisungen und der betrieblichen Risikobeurteilung, wenn Sie Bewegungs-, Last-, Leckage- und Struktursymptome einstufen (CAGI, 2026).
| Einstufung | Beispiele | Reaktion |
|---|---|---|
| Stoppen und isolieren | Unkontrollierte Bewegung, instabile Last, lose tragende Befestigung, verbogene oder tief geriefte Kolbenstange, wiederholtes Klemmen, steigende Temperatur, Metallkontakt, beschädigte Schutzeinrichtung | Nach dem freigegebenen Prozess stoppen, Energie isolieren, Last sichern und vor einem weiteren Produktionszyklus prüfen |
| Geplante Reparatur | Stabile externe Leckage, langsamere Bewegung, Druckabfall unter Durchfluss, lautere Dämpfung, Sensordrift, verschlissene Schläuche, zunehmendes Führungsspiel | Abweichung vom Ausgangszustand dokumentieren, Risiko und Termin zuweisen und anschließend in einem kontrollierten Fenster reparieren |
| Gegen Grenzwert überwachen | Kleine stabile Abweichung innerhalb des freigegebenen Kontrollbereichs ohne Folgen für Sicherheit, Produkt oder Bewegung | Maschine nur nach betrieblicher Überwachungsregel und mit definiertem Eskalationsgrenzwert weiterbetreiben |
Stufen Sie nicht jedes Zischen als Dichtungsausfall ein. Luft an der Ventilabluft kann vom normalen Schalten, einem undichten Schieber, einer Zylinder-Kolbendichtung oder einem angeschlossenen Zweig stammen. Grenzen Sie den Fehlerpfad ein und prüfen Sie ihn nach dem freigegebenen Verfahren.
Bei einem isolierten Zweig mit bekanntem Volumen, Anfangsdruck, Enddruck und Zeitspanne kann der Rechner für die Leckrate aus dem Druckabfall die Beobachtung in einen geschätzten Volumenstrom umrechnen. Schätzen Sie die finanziellen Auswirkungen erst, nachdem die Annahmen zur Leckrate dokumentiert sind.

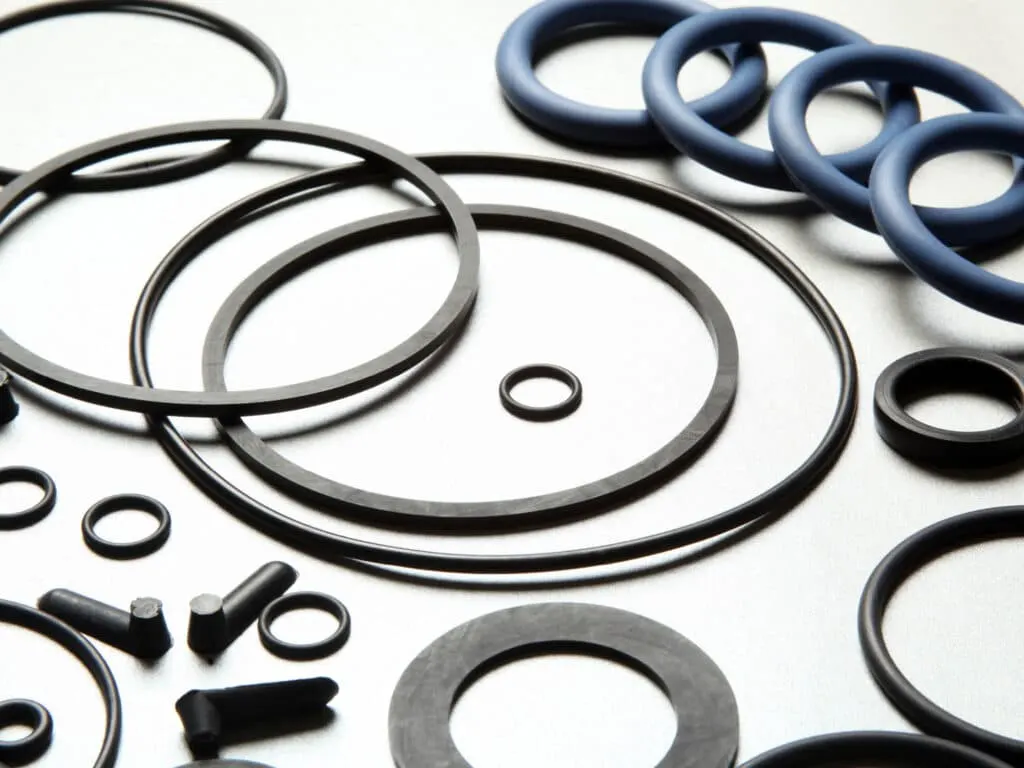

Wann sollten Dichtungen gewechselt, der Antrieb überholt oder ersetzt werden?
Die OSP-P-Baureihe von Parker umfasst Bohrungsdurchmesser von 10-80 mm und weist Kraft-, Last-, Moment- und Dämpfungsdaten je nach Ausführung getrennt aus. Diese Bandbreite verdeutlicht, warum Reparaturentscheidungen vom konkreten Modell, Zustand und Lastfall ausgehen müssen, statt für jeden pneumatischen Antrieb dieselbe Dichtungslebensdauer anzusetzen (Parker OSP-P Catalog, 2025).
| Entscheidung | Geeignet, wenn | Nicht fortfahren, bevor |
|---|---|---|
| Dichtungssatz ersetzen | die Leckage auf wartbare Dichtungen zurückgeführt ist und Kolbenstange, Bohrung, Welle, Führungen und Befestigung innerhalb der Modellgrenzen liegen | Ursache, Werkstoffverträglichkeit, Satzidentität, Sauberkeit und Montageverfahren bestätigt sind |
| Antrieb überholen | mehrere Wartungsteile verschlissen sind, tragende und präzise Flächen aber instandsetzbar bleiben | Herstellerverfahren, Werkzeuge, Messwerte, Anzugsmomente, Schmierstoff und Prüfkriterien vorliegen |
| Antrieb ersetzen | Strukturschäden, Korrosion, Riefen, abgekündigte Teile, wiederholte Ausfälle, unsicherer Reparaturzugang oder verlorene Geometrie eine Reparatur unsicher machen | der Ersatz hinsichtlich Last, Moment, Druck, Geschwindigkeit, Befestigung, Sensoren, Umgebung und Sicherheitsfunktion übereinstimmt |
Entsorgen Sie die ausgefallenen Teile nicht vor der Auswertung. Fotografieren Sie den Einbauzustand und bewahren Sie Dichtungen, Verschleißringe, gebrochene Verschraubungen, beschädigte Schläuche oder geriefte Bauteile mit Kennzeichnung ihrer Position auf. Ein Schnitt auf nur einer Dichtungsseite bedeutet etwas anderes als gleichmäßige Verhärtung oder chemische Quellung.
Der Leitfaden zur Reparatur-oder-Austausch-Entscheidung bei Pneumatikzylindern erweitert diese Zustandsbewertung um Kosten, Lieferzeit, Kompatibilität und Stillstand.
Nach unserer Erfahrung ist das Feld “Zustand des Altteils” häufig das wertvollste in einem Reparaturprotokoll. Ein Eintrag, der lediglich “Dichtungssatz ersetzt” lautet, schließt den Arbeitsauftrag. Die Notiz “Kolbenstangendichtung auf der Lastseite eingeschnitten; Reibspuren am Halter vorhanden” eröffnet dagegen die Ursachenanalyse.
Unser Team hat festgestellt, dass Reparaturauswertungen aussagekräftiger werden, wenn ausgefallenes Teil, Einbaulage und gemessener Maschinenzustand in einem Datensatz zusammenbleiben.
Wartungsprotokolle, die Wiederholungsausfälle verhindern
ENERGY STAR beschreibt 6 Bestandteile eines Leckagepräventionsprogramms: Identifizierung, Kennzeichnung, Nachverfolgung, Reparatur, Verifikation und Einbindung der Beschäftigten. Derselbe geschlossene Regelkreis funktioniert bei Antriebsstörungen. Eine Checkliste verhindert Wiederholungsstillstände nur dann, wenn sie Ausgangszustand, Fehlerzustand, Korrekturmaßnahme und das Messergebnis nach dem Wiederanlauf bewahrt (ENERGY STAR, 2004).
Dokumentieren Sie mindestens:
- Maschine, Anlagennummer, genaues Antriebsmodell, Bohrung oder Baugröße, Hub oder Winkel, Befestigung, Einbaulage und Sicherheitsfunktion.
- Datum, Schicht, soweit verfügbar Zyklenzahl oder Betriebsstunden, Techniker und Arbeitsauftragsnummer.
- Normaler Ausgangszustand und aktuelle Messwerte für dynamischen Druck, Hub- oder Verfahrzeit, Sensorergebnis, Leckage und Produktergebnis.
- Umgebung und Änderungshistorie: Last, Geschwindigkeit, Werkzeug, Luftversorgung, Reinigungschemie, Temperatur, Verunreinigung oder Steuerungslogik.
- Nach dem freigegebenen Verfahren abgeschlossene Isolierung und Verifikation gespeicherter Energie.
- Gewechselte Teile, Zustand der Altteile, Messungen, Einstellungen, Schmierstoff, Sauberkeitsmaßnahmen und Ursachenklassifizierung.
- Dichtheitsprüfung nach der Reparatur, Bewegungstest unter Last, Sensor- und Anschlagprüfung, Produktprüfung, Freigabe und aktualisierter Ausgangszustand.
Verifikation nach der Reparatur bedeutet, die reparierte Maschine unter normaler Last und bei der ungünstigsten freigegebenen Bewegung mit einem Abnahmegrenzwert zu vergleichen. Behandeln Sie sie und die Aussage “Maschine ist einmal gelaufen” als unterschiedliche Zustände. Ein einzelner erfolgreicher Leerlaufzyklus kann nicht beweisen, dass dynamischer Druck, Dämpfungsenergie, Ausrichtung, Greifvorgang oder Produkthandhabung wieder normal sind.
Verfolgen Sie den Datensatz als Trend, statt auf ein Kalenderdatum zu warten. Eine allmähliche Änderung der Hubzeit, wiederholte Schlauchscheuerung an derselben Stelle, zunehmendes Führungsspiel oder dieselbe Dichtung, die immer auf derselben Seite ausfällt, können eine Systemursache erkennen lassen, bevor der Antrieb die Produktion stoppt.
Fazit: Nutzen Sie Auslöser statt eines allgemeingültigen Kalenders
ISO 8573-1:2010 unterscheidet 3 Gruppen von Druckluftverunreinigungen, während OSHA 1910.147 die Beherrschung gefährlicher Energie bei Wartungsarbeiten verlangt. Eine belastbare Wartungscheckliste für pneumatische Antriebe verbindet diese systemischen Pflichten mit modellspezifischer Prüfung, Zustandsgrenzen, ursachengerechter Reparatur und Verifikation nach der Reparatur, statt für jede Maschine denselben täglichen, monatlichen oder vierteljährlichen Plan zu versprechen (ISO, 2010; OSHA, 2026).
Bauen Sie die Route auf vier Auslösern auf: Herstellerintervall, tatsächliche Nutzung, gemessener Zustand und Änderung an Maschine oder Prozess. Halten Sie die Beobachtung im Betrieb kurz und nicht invasiv. Verlagern Sie Eingriffe in eine kontrollierte Wartung. Bewahren Sie Beweismittel des ausgefallenen Teils. Verifizieren Sie die Maschine anschließend unter ihrer realen Last, bevor sie wieder in Produktion geht.
Diese Abfolge verhindert, dass eine Checkliste zur bloßen Papierübung wird. Jede Inspektion wird zu einem Vergleich, jede Reparatur zu einer dokumentierten Entscheidung und jeder Wiederanlauf zum Nachweis, dass der Ausfallpfad tatsächlich geschlossen wurde.
Häufig gestellte Fragen zur Wartung pneumatischer Antriebe
Die CAGI-Empfehlung von 5-7 psig Filterdifferenzdruck und die ENERGY-STAR-Spanne von 20-30 % Leckageverlust zeigen, warum Wartungsentscheidungen gemessene Zustände benötigen. Die folgenden 5 Antworten trennen Häufigkeit, Schmierung, Werkzeuge, Dichtungswechsel und Stillstandsvermeidung, ohne allgemeine Branchenwerte zu universellen Grenzwerten für einen konkreten Antrieb zu machen (CAGI, 2026; ENERGY STAR, 2004).
Wie oft sollten pneumatische Antriebe gewartet werden?
Maßgeblich ist der früheste zutreffende Auslöser: das Handbuch des konkreten Modells, eine Zyklen- oder Betriebsstundengrenze, ein gemessener Zustand außerhalb seines betrieblichen Grenzwerts oder eine Änderung an Last, Umgebung, Luftversorgung oder Komponenten. ISO 4414:2010 enthält Sicherheitsgrundsätze, aber keinen allgemeingültigen monatlichen oder vierteljährlichen Wartungskalender für Antriebe (ISO 4414, 2010).
Sollte jeder pneumatische Antrieb monatlich geschmiert werden?
Nein. ISO 8573-1:2010 unterscheidet Partikel, Wasser und Öl als 3 Gruppen von Druckluftverunreinigungen, schreibt aber keine monatliche Ölzugabe vor. Befolgen Sie das Handbuch des konkreten Antriebs und seiner Dichtungen. Erfassen Sie Schmierstoffart, Menge und Schmierstelle nur, wenn sie vorgegeben sind; zusätzliches Öl kann andernfalls eine qualifizierte ungeölte oder dauergeschmierte Ausführung beeinträchtigen (ISO 8573-1, 2010).
Welche Werkzeuge werden für die Inspektion eines pneumatischen Antriebs benötigt?
Die Ausrüstung richtet sich nach der freigegebenen Arbeit: Vorrichtungen zur Energieisolierung, Lastabstützungen, Druckmessstellen, Lecksuchflüssigkeit oder Ultraschallgeräte, Zeit- oder Positionsdaten, mechanische Prüfmittel und modellspezifische Dichtungswerkzeuge. OSHA 1910.147 verlangt weiterhin geschultes Personal und eine verifizierte Beherrschung gefährlicher Energie, bevor diese Werkzeuge in den Gefahrenbereich gelangen (OSHA, 2026).
Wann ist ein Dichtungswechsel besser als der Austausch des Antriebs?
Verwenden Sie einen Dichtungssatz, wenn die Leckage eindeutig auf wartbare Dichtungen zurückzuführen ist und Kolbenstange, Bohrung, Welle, Führungen, Befestigung und Lastpfad innerhalb der Grenzwerte des konkreten Modells liegen. Ersetzen oder überholen Sie den Antrieb, wenn tragende oder präzise Flächen beschädigt sind, Teile fehlen oder wiederholte Ausfälle ungeklärt bleiben. Bewahren Sie die Altteile vor der Entscheidung auf.
Kann vorbeugende Wartung alle pneumatischen Stillstände verhindern?
Keine Checkliste verhindert jeden Ausfall. Die von ENERGY STAR genannte Leckageverlustspanne von 20-30 % zeigt, dass systematische Inspektionen eine bedeutende Verlustquelle angehen können. Sichere Wartung erfordert jedoch auch Modellgrenzen, Zustandstrends, geschultes Personal, verfügbare Ersatzteile und eine Verifikation unter Last. Das praktische Ziel ist frühere Erkennung und kontrollierte Wiederherstellung, nicht ein unbelegtes Versprechen von null Stillstand (ENERGY STAR, 2004).
Quellenhinweise und Abrufdaten
- ISO 4414:2010, allgemeine Regeln und Sicherheitsanforderungen für pneumatische Systeme und Komponenten. Abgerufen am 2026-07-17.
- OSHA Control of Hazardous Energy, Beherrschung pneumatischer und anderer gefährlicher Energie nach 29 CFR 1910.147. Abgerufen am 2026-07-17.
- ISO 8573-1:2010, Druckluftreinheitsklassen für Partikel, Wasser und Öl. Abgerufen am 2026-07-17.
- ENERGY STAR Compressed-Air Leak Tip Sheet, Leckageverlustspanne und Leckagemanagementprogramm. Abgerufen am 2026-07-17.
- CAGI Pressure Drop Technical Brief, Empfehlungen zu Systemdruckverlust und Filterdifferenzdruck. Abgerufen am 2026-07-17.
- Parker OSP-P Catalog, modellspezifische Daten zu Bohrung, Kraft, Last, Moment und Dämpfung. Abgerufen am 2026-07-17.
