氣動平行夾爪在現代自動化系統中究竟如何運作？

了解兩爪氣動平行夾爪如何把閥控壓力轉換成同步運動，並檢查力量、夾指長度、背隙與失氣狀態。

3 分鐘閱讀作者： Eric Zhou
分享
現代自動化系統中的兩爪氣動平行夾爪主圖

氣動平行夾爪在現代自動化系統中究竟如何運作？

氣動平行夾爪利用壓縮空氣推動活塞，再由機械傳動機構把活塞運動轉換成兩個導向基爪等距、反向的行程。 安裝在基爪上的夾指與工件接觸。方向控制閥控制開啟與閉合，感測器回報爪口位置；選配彈簧或保壓裝置則可界定失去供氣時的動作狀態。單靠壓力無法讓兩爪同步。楔鉤、齒條與小齒輪、斜面或其他正向驅動機構，才是在整段行程中建立同步關係的元件。因此，活塞推力不等於工件處可用的夾持力；夾指伸出長度、接觸位置、摩擦、加速度與爪口負載，都位於這兩個數值之間。

重點摘要

  • 壓力推動活塞；傳動機構使兩個爪口同步。
  • SMC 會在指定壓力與夾持點距離下，公布每支夾指的有效夾持力，而不是為所有夾指配置提供一個通用的夾爪本體力量值。
  • 重複精度、背隙、夾指伸出長度、力矩負載、感測器狀態與失氣行為，必須分別核對。

如需比較平行式、角型、定心式及寬幅開口設計，請先閱讀這篇氣動夾爪類型指南。本文聚焦於內部運動鏈，以及由此衍生的工程檢查項目。

從閥訊號到平行爪口運動

現代兩爪平行夾爪可透過四個功能階段，把一個氣動指令轉換成同步直線運動。Zimmer 於 2026 年發布的 GPP5000 說明書列出雙作用氣動驅動器、活塞、楔鉤傳動機構及兩條相對的導軌（Zimmer Group，2026）。

指令通常從方向控制閥開始。PLC 使閥切換至其中一個狀態時，供氣進入夾爪的一側腔室，另一側腔室同時排氣；壓差推動活塞。切換閥位會反轉供排氣路徑及活塞方向。單作用版本以壓縮空氣驅動一個方向、彈簧驅動另一個方向，因此其常態位置取決於彈簧配置。

活塞通常不會直接接觸工件，而是推動或旋轉內部傳動機構。傳動機構使兩個基爪朝相反方向移動，導軌則限制基爪沿直線行進。客製夾指以螺栓固定於基爪上，並建立實際的接觸幾何。

為什麼要區分基爪與夾指？型錄中的行程、重複精度及負載額定值，通常以夾爪本體或基爪基準為準。應用專用夾指會增加長度、質量、接觸墊、偏移及力矩，這些負荷最終都由夾爪本體承受。

SCHUNK 也說明，公布的開啟與閉合時間只涵蓋基爪運動，不包含閥切換、軟管充氣及 PLC 反應時間（SCHUNK MPG-plus 32，檢索於 2026 年）。如需評估完整工位時序，請搭配取放週期時間指南，並了解電磁閥如何控制氣流。

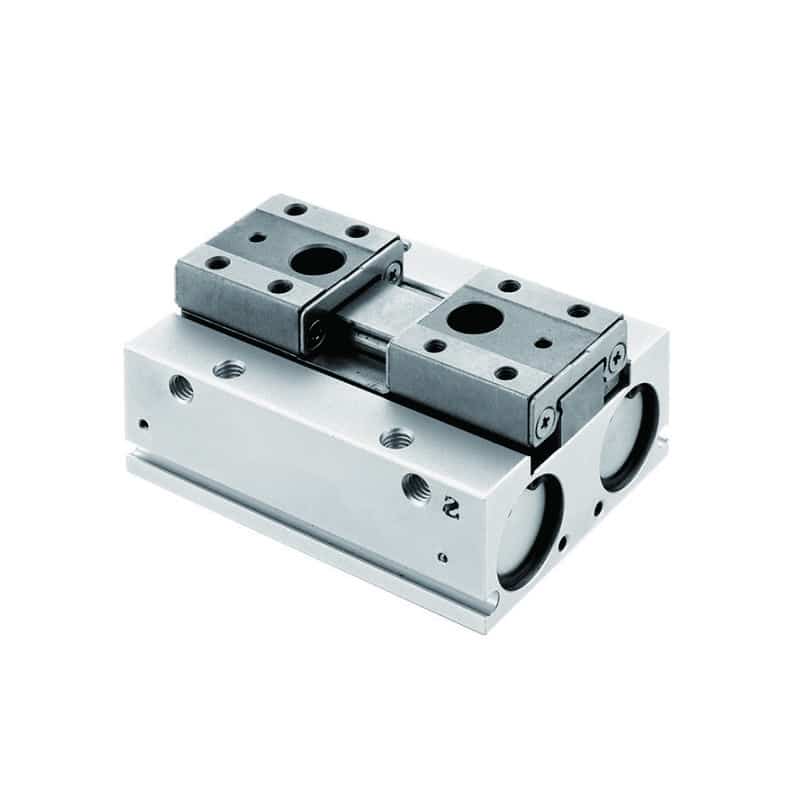

XHF 低剖面氣動平行夾爪及其兩個導向基爪
兩個深色基爪沿相對的導軌滑動；應用專用夾指固定在帶螺紋的爪面上。

哪種傳動機構能讓兩個爪口保持同步？

爪口同步來自機械結構，而不是兩個獨立爪口獲得相同氣壓。Zimmer 2026 年說明書指出，活塞力經由一組楔鉤機構同時帶動兩爪；SMC MHL2 零件表則顯示兩個活塞透過齒條與小齒輪連接（Zimmer Group，2026；SMC，檢索於 2026 年）。

多種機構都能產生平行運動，它們以不同封裝方式解決相同的運動學問題：

傳動方式 如何帶動爪口 設計影響
楔鉤 活塞軸向行程推動與兩爪相連的斜面 力量傳遞緊湊；導軌與楔面狀況會影響背隙
齒條與小齒輪 相對齒條嚙合同一個小齒輪，使一爪鏡像帶動另一爪 正向同步；齒輪間隙會形成空行程
斜面 活塞運動作用於傾斜驅動面 結構短小；開啟與閉合力可能不同
帶連桿的雙導向滑台 一個驅動元件連接兩個導向爪座 可取得較寬行程，但必須注意連桿與導軌負載

傳動機構也能解釋開啟力與閉合力為何可能不同。Festo 目前的 HGPM-12 資料表顯示，該特定單作用型號在 6 bar 時，每爪開啟力為 27 N、閉合力為 13.5 N（Festo，2026）。這些數值只適用於該項設計，不能套用到所有平行夾爪。

因此，選型時不該只問「兩個爪口是否都有動力？」還要確認傳動機構是否以正向方式耦合兩爪、機構間隙會如何反映在夾指末端，以及型錄力量曲線涵蓋內夾、外夾或兩者。這些差異比從爆炸圖計算活塞數量更有診斷價值。

為什麼夾持力不等於壓力乘以活塞面積？

活塞面積乘以壓力可估算理論致動力，卻不能直接表示工件處的可用力量。SCHUNK MPG-plus 32 將 80 N 閉合力、70 N 開啟力、每爪 4 mm 行程及 40 mm 最大夾指長度列為各自獨立的規格（SCHUNK，檢索於 2026 年）。

夾爪內部仍可使用基本活塞關係式：

理論活塞力 = 表壓 x 有效活塞面積

在此之後，傳動比、密封摩擦、導軌摩擦及幾何共同決定基爪力量。安裝夾指後，接觸點會離開爪面。這段伸出距離在導軌上產生力矩；即使標稱夾持力看似充足，也可能縮小允許的運轉範圍。

必須清楚區分三種力量：

  1. 活塞力是氣動驅動器內由壓力與面積計算出的結果。
  2. 基爪力是經過內部傳動與摩擦損失後的輸出。
  3. 接觸力是實際夾指位置及工件表面可用的力量。

選型計算應使用哪個數值？應讀取製造商在實際壓力及夾持點距離下的有效夾持力曲線，再把每爪可用力量與防止滑落所需力量比較，同時核對爪口允許的軸向力及力矩。

因此，提高壓力並非通用解法。較高壓力可以增加驅動力，卻無法消除夾指伸出過長、接觸墊摩擦係數偏低、工件偏心或導軌過載。產品的最高壓力及負載曲線仍然有效。

每支夾指的實際力量由什麼決定？

SMC 將 MHL2 的有效夾持力定義為所有夾指及附件接觸工件時，單支夾指產生的推力。其計算範例在夾持點距離 70 mm、壓力 0.5 MPa 時得到 73 N，說明壓力、接觸距離及每爪力量必須一起閱讀（SMC，檢索於 2026 年）。

對稱摩擦夾持可先用下式估算：

每爪所需力量 = m x (g + a) x S / (mu x n)

其中，m 是工件質量、a 是滑移方向的加速度、S 是安全係數、mu 是保守摩擦係數、n 是共同承載的爪口數。此公式假設夾指靠摩擦夾緊工件；若成形夾指卡住肩部或凹槽，則須採用不同的負載路徑審查。

以 2 kg 工件向上加速 3 m/s² 為例，使用兩個爪口、mu = 0.30、安全係數 2，估算結果為每爪 85.4 N。這是所需接觸力，不是型錄本體尺寸。所選夾爪必須在實際夾指長度及工作壓力下提供至少相同力量，且力矩仍在允許範圍內。

工具真空與夾持氣動夾爪夾持力計算器先依工件質量、摩擦係數、爪口數、加速度餘量及安全係數估算每爪所需力量，再核對製造商力量曲線。每爪夾持力 = 負載 x（g + a）x 安全係數 /（摩擦係數 x 夾爪數）負載質量摩擦係數夾爪數量加速度餘量開啟計算工具

即使力量餘量充足，接觸壓力仍可能損傷工件。軟包裝、薄壁零件、玻璃及塗層表面，可能需要更大的接觸墊或成形夾指，而不是更高的氣動力。保持力計算與表面壓力檢查回答的是不同問題。

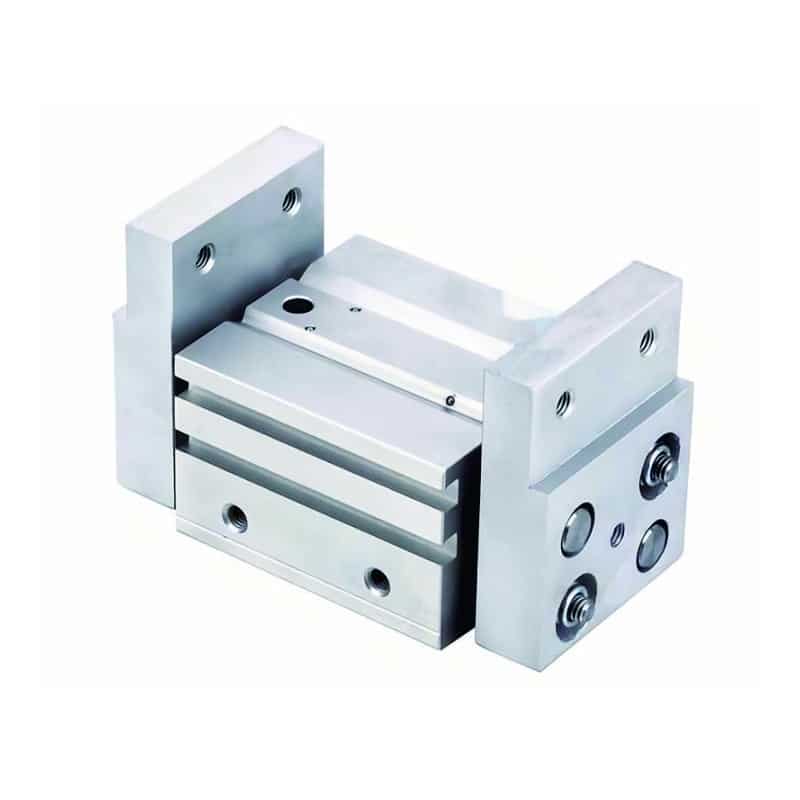

配備長型相對夾指板的 XHL 寬幅開口氣動平行夾爪
寬幅開口本體提供較大行程，但長型夾指板仍會增加伸出距離及導軌力矩。

重複精度、背隙及爪口間隙實際代表什麼？

Festo 目前的 HGPM-12 資料表分別列出 0.05 mm 以下的重複精度、小於 0.03 mm 的爪口背隙，以及最大 0.2 mm 的互換性。這三個數值描述不同誤差，不能把任何一項改稱為全行程爪口平行度（Festo，2026）。

重複精度描述在指定條件下，爪口經多次循環後回到先前位置的接近程度。SCHUNK 以 100 次終點位置計算。它不能證明絕對尺寸精度，也不能保證更換新的夾爪本體後仍位於相同位置。

背隙是驅動及導向系統間隙造成的空行程，反轉方向時尤其明顯。夾指越長，基爪上很小的角度或直線間隙，越可能在接觸點形成較大的位置差。

爪口間隙可以是基爪上的直線或角度自由度。互換性描述不同本體之間的差異，定心精度則描述相對爪口定位名義中心的接近程度。平行度是相關爪面或夾指面之間的幾何對準；有些型錄並不提供這項數值。

規格 可協助預測的結果 無法證明的事項
重複精度 回到先前爪口位置的能力 絕對工件位置或爪口平行度
背隙 方向反轉後的空行程 長夾指伸出時的負載能力
互換性 更換本體時的位置偏移 單一已安裝本體的重複精度
定心精度 被夾工件中心的位置 表面損傷或保持力
允許爪口負載 軸向力及力矩承載能力 工件是否會在接觸墊之間滑動

精密工位應在實際接觸位置量測完成加工的夾指。夾爪本體重複精度可能很好，但薄夾指彎曲、快速加速使工件在接觸墊內移動，或治具公差仍可能主導最終位置。

感測器、彈簧保持及安全狀態如何運作？

Zimmer 2026 年 GPP5000 說明書允許使用感測器偵測爪口位置，並說明彈簧版本以彈簧作為夾持力安全裝置。此功能會改變失壓狀態，但本身不能證明懸吊工件必定能安全保持（Zimmer Group，2026）。

位置感測通常由連接活塞或驅動機構的磁鐵，以及安裝於本體內的一個或多個磁場感測器組成。依設計不同，系統可回報開啟、閉合或中間爪口位置。仍可能需要外部工件到位感測器，因為「閉合」訊號也可能代表夾指未碰到工件，直接到達終點。

彈簧輔助夾爪可設定為供氣移除後開啟或閉合。機械式夾持力維持裝置及氣動保壓閥也是其他選項，但各有限制：彈簧力量有限、封閉壓力會隨洩漏衰減，而止回閥也無法消除下游軟管、接頭或密封件洩漏。

選擇失效狀態前，應詢問緊急停止、斷電、閥去電及壓力逐漸下降時，機構應該如何動作。掉落工件造成的危險是否大於繼續夾緊？這項決策屬於機器風險評估，而不是通用的「常開」偏好。

氣動迴路同樣重要。確認閥的正常及去電狀態、排氣路徑、殘留壓力、手動操作行為及重新啟動順序。單作用與雙作用指南可協助理解致動器行為，但完整安全狀態必須在組裝完成的機器上驗證。

ISO 4414 提供氣動系統與元件的一般規則及安全要求（ISO 4414，2010）。應搭配夾爪手冊、機器防護設計及適用的當地法規一併執行。

如何診斷不均勻運動及夾持力喪失？

保養週期依型號而異：Zimmer 2026 年說明書指出，GPP5000/GPD5000 最多可達 3,000 萬次免保養循環，AL 版本最多為 1,500 萬次。這些數值不能用來為所有氣動夾爪制定通用的每日、每週或每月保養週期（Zimmer Group，2026）。

診斷應從症狀開始並沿運動鏈追查，而不是習慣性先更換密封件：

症狀 優先檢查 可能需要隔離的機構
兩爪雙向都很慢 閥端動態壓力、流量控制、排氣限制、管徑 供氣或閥流量
速度看似正常但力量下降 接觸期間壓力、洩漏、調壓閥行為、接觸點距離 供氣壓力、密封件或選型餘量
一爪超前或卡滯 夾指碰撞、導軌污染、工裝鬆動、驅動背隙 導軌或同步機構
位置訊號改變但沒有工件 感測器位置、無工件閉合終點、夾指磨耗 感測邏輯或夾指幾何
隔離供氣後爪口仍移動 封閉壓力、彈簧方向、閥洩漏、殘留能量 迴路及所定義的安全狀態

應在機器循環時量測壓力。調壓閥靜態壓力可能正常，但同時用氣期間，使用點壓力仍會下降。壓降故障排除指南說明了這項差異。

空氣品質要求必須取自所選產品。ISO 8573-1 將粒子、水及油分類，並未為所有夾爪指定同一純度等級（ISO 8573-1，2010）。例如，SCHUNK 為本文引用的 MPG-plus 型號指定 [7:4:4]。如懷疑水分問題，應檢查機台使用點的壓力露點，不要假設每個爪口卡滯都需要潤滑。

爪口運動不均並不自動代表兩側氣動力不相等。正向驅動傳動機構會以機械方式耦合兩爪，因此不對稱運動常指向外部夾指碰撞、導軌污染、工裝鬆動或內部間隙。檢查任何運動介面前，務必安全切斷能量。

常見問題

以下五個回答會區分常見型錄數值與通用規則。作為參考，本文引用的 SCHUNK MPG-plus 32 列出 2 至 8 bar 工作壓力、每爪 4 mm 行程及 0.02 mm 重複精度，但其他夾爪可能有不同限制（SCHUNK，檢索於 2026 年）。

氣動平行夾爪的爪口會獨立運動嗎？

通常不會。在正向驅動設計中，一組楔面、齒條與小齒輪或連桿會以機械方式同步兩個基爪。Zimmer 2026 年 GPP5000 說明書描述由一組楔鉤機構同時帶動兩爪。若工裝鬆動、導軌卡滯或其中一支夾指先接觸治具，夾指仍可能看似運動不均。

氣動夾爪力量等於壓力乘以活塞面積嗎？

不等於。壓力乘以有效活塞面積只能估算理論活塞力。可用數值應取自製造商在實際壓力、開啟或閉合方向及夾指位置下的有效夾持力。SMC 以每支夾指定義 MHL2 力量，並提供不同夾持點距離下 0.1 至 0.6 MPa 的曲線。

夾爪應使用多大的安全係數？

沒有適用於所有工件與運動的通用係數。SCHUNK 為本文引用 MPG-plus 公布的工件估算，假設摩擦係數 0.1、重力條件下安全係數 2。實際選型還必須涵蓋機器加速度、衝擊、夾指伸出長度、表面變異、方向及工件掉落後果。

0.02 mm 重複精度代表爪口平行度維持在 0.02 mm 內嗎？

不代表。SCHUNK 以連續 100 次終點位置定義重複精度，Festo 則分別列出重複精度、背隙及互換性。平行度是幾何規格。若工件對準依賴平行度，應取得或量測特定平行度公差，並計入完成夾指的撓曲及施加在爪口上的力矩。

彈簧閉合夾爪在失去供氣後一定能保持工件嗎？

不一定。配備彈簧的設計可在壓力消失時提供明確閉合力，但保持能力仍取決於彈簧力、夾指幾何、摩擦、方向、加速度及工件公差。Zimmer 將某些版本的彈簧稱為夾持力安全裝置；完整機器仍須進行失氣及緊急停止風險評估。

資料來源與檢索說明

上述工程說明使用六項製造商或標準的第一方資料，包括 Zimmer 2026 年操作說明書，全部於 2026-07-17 檢索。型號數值僅作範例；兩個 ISO 頁面提供一般要求，並未指定單一夾爪尺寸、壓力、過濾等級或保養週期。
