공압 평행 그리퍼는 압축공기로 피스톤을 움직이고, 기계식 전달기구가 그 피스톤 운동을 두 개의 가이드형 베이스 조가 크기는 같고 방향은 반대로 이동하도록 변환합니다. 베이스 조에 부착된 핑거가 공작물과 접촉합니다. 밸브가 개폐를 제어하고 센서가 조 위치를 보고하며, 선택 사양인 스프링 또는 압력 유지 장치는 공기가 끊겼을 때의 상태를 정할 수 있습니다. 압력만으로 두 조가 동기화되지는 않습니다. 웨지, 랙 앤 피니언, 경사면 또는 다른 강제 구동 메커니즘이 전체 이동 구간에서 두 조의 관계를 만듭니다. 따라서 피스톤 힘은 부품에서 사용할 수 있는 파지력과 같지 않습니다. 핑거 돌출 길이, 접촉 위치, 마찰, 가속도 및 조 하중이 두 값 사이에 모두 작용합니다.
핵심 요점
- 압력이 피스톤을 구동하고 전달기구가 두 조를 동기화합니다.
- SMC는 모든 핑거 구성에 적용되는 하나의 본체 힘이 아니라, 정해진 압력과 파지점 거리에서 핑거당 유효 힘을 제시합니다.
- 반복성, 백래시, 핑거 돌출 길이, 모멘트 하중, 센서 상태 및 공기 상실 거동을 서로 다른 사양으로 확인하십시오.
평행형, 앵귤러형, 센터링형 및 광폭 개방형을 비교하려면 공압 그리퍼 형식 가이드부터 참조하십시오. 이 글은 내부 운동 전달 과정과 그에 따른 엔지니어링 점검에 집중합니다.
밸브 신호에서 평행 조 운동까지
현대적인 2조 평행 그리퍼는 네 가지 기능 단계를 통해 하나의 공압 명령을 동기화된 직선 운동으로 바꿉니다. Zimmer의 2026년 GPP5000 지침은 복동 공압 구동부, 피스톤, 웨지 후크 전달기구 및 서로 반대 방향의 두 가이드 레일을 설명합니다(Zimmer Group, 2026).
명령은 일반적으로 방향 제어 밸브에서 시작됩니다. PLC가 한 밸브 상태를 여자하면 공급 공기는 한 그리퍼 챔버로 들어가고 반대 챔버는 배기됩니다. 압력차가 피스톤을 움직입니다. 밸브를 전환하면 압력 경로와 피스톤 방향이 반대로 바뀝니다. 단동형은 한 방향은 공기, 다른 방향은 스프링을 사용하므로 정상 상태가 스프링 구성에 따라 결정됩니다.

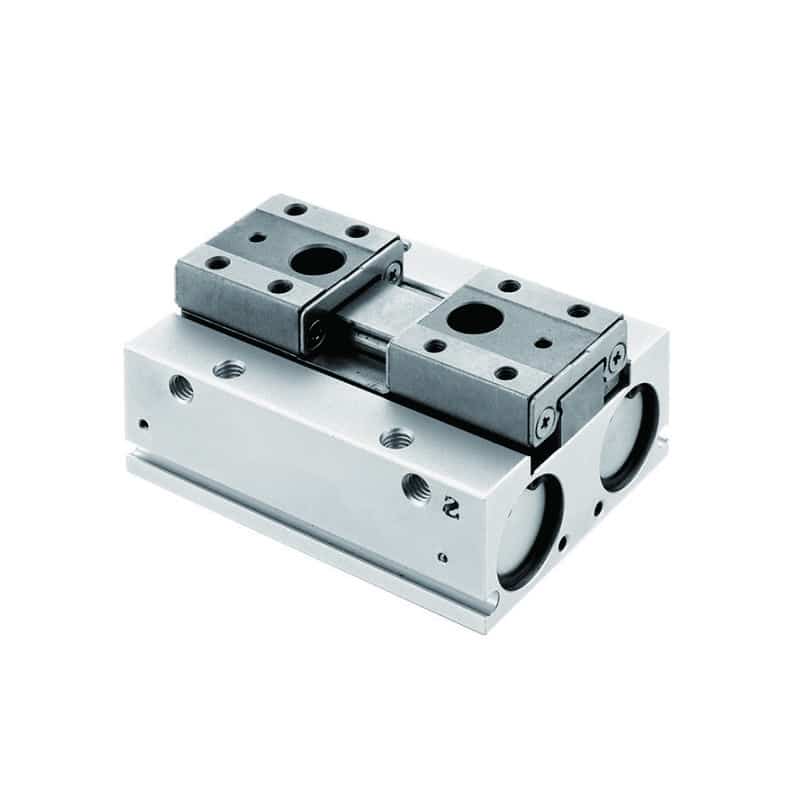

피스톤은 일반적으로 공작물에 직접 닿지 않습니다. 내부 전달기구를 밀거나 회전시키고, 이 전달기구가 두 베이스 조를 반대 방향으로 구동하며 가이드가 직선 이동만 허용합니다. 실제 접촉 형상은 베이스 조에 체결하는 맞춤형 핑거가 만듭니다.
베이스 조와 핑거를 구분하는 이유는 무엇일까요? 카탈로그의 스트로크, 반복성 및 하중 정격은 일반적으로 그리퍼 본체 또는 베이스 조 기준을 설명합니다. 적용별 핑거가 길이, 질량, 접촉 패드, 오프셋 및 모멘트를 추가하며 본체는 이 하중을 지지해야 합니다.
SCHUNK도 공개된 개폐 시간이 베이스 조 운동만 설명한다고 밝힙니다. 밸브 전환 시간, 호스 충전 및 PLC 반응 시간은 포함되지 않습니다(SCHUNK MPG-plus 32, 2026년 확인). 전체 스테이션 시간은 별도의 픽앤플레이스 사이클 시간 가이드를 사용하고 솔레노이드 밸브의 공기 유량 제어도 검토하십시오.
어떤 전달 메커니즘이 두 조를 동기화하는가?
조 동기화는 두 조에 같은 공기압이 공급되어 생기는 것이 아니라 기계적으로 구현됩니다. Zimmer의 2026년 지침은 피스톤 힘이 하나의 웨지 후크 메커니즘을 통해 두 조를 함께 움직인다고 설명하고, SMC MHL2 부품 목록은 랙과 피니언으로 연결된 두 피스톤을 보여 줍니다(Zimmer Group, 2026; SMC, 2026년 확인).
여러 메커니즘으로 평행 운동을 만들 수 있습니다. 같은 운동학적 문제를 서로 다른 패키지로 해결합니다.
| 전달 방식 | 조를 움직이는 방법 | 설계상 영향 |
|---|---|---|
| 웨지 후크 | 축방향 피스톤 이동이 두 조에 연결된 경사면을 밀음 | 컴팩트한 힘 전달, 가이드와 웨지 상태가 백래시에 영향 |
| 랙 앤 피니언 | 반대 방향 랙이 하나의 피니언과 맞물려 한 조가 다른 조를 대칭 이동 | 강제 동기화, 기어 간극이 유격 운동에 영향 |
| 경사면 | 피스톤 이동이 경사진 구동면에 작용 | 짧은 본체, 개방력과 폐쇄력이 다를 수 있음 |

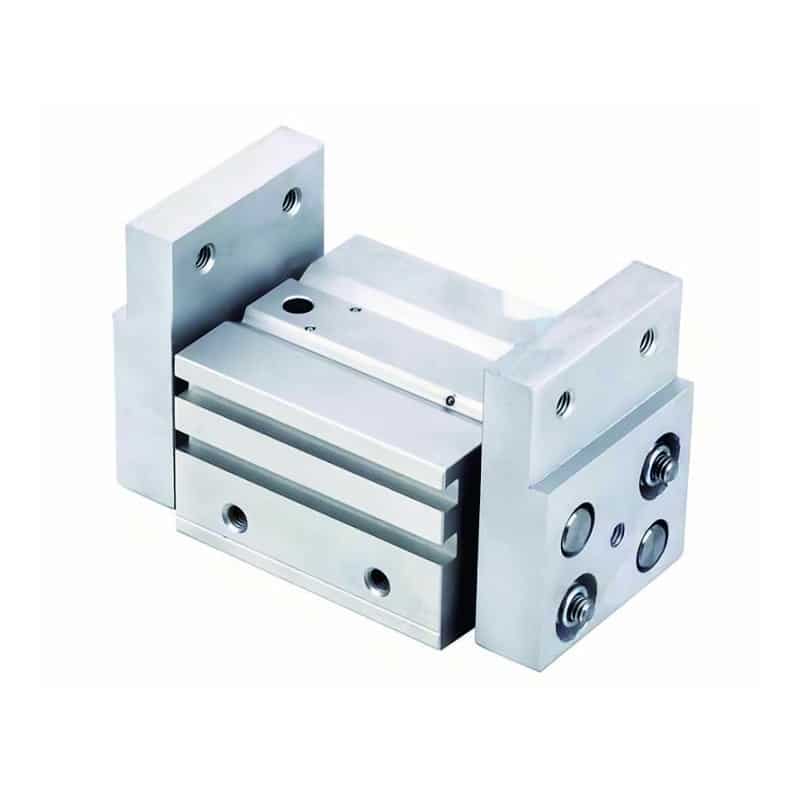

| 링크가 있는 이중 가이드 슬라이드 | 하나의 구동 요소가 두 가이드 조 캐리어를 연결 | 광폭 스트로크 가능, 링크와 가이드 하중 점검 필요 |
이 메커니즘은 개방력과 폐쇄력이 달라질 수 있는 이유도 설명합니다. Festo HGPM-12의 최신 데이터시트에서 특정 단동 모델의 핑거당 힘은 6 bar에서 열림 27 N, 닫힘 13.5 N입니다(Festo, 2026). 이는 한 설계의 값이며 모든 평행 그리퍼에 적용되지 않습니다.
따라서 유용한 선정 질문은 단순히 “두 조 모두 동력을 받는가?“가 아닙니다. 전달기구가 조를 강제로 연결하는지, 그 간극이 핑거 끝에서 어떻게 나타나는지, 카탈로그 힘 곡선이 내경 파지, 외경 파지 또는 둘 다를 다루는지 확인해야 합니다. 이 구분은 분해도에서 피스톤 수를 세는 것보다 진단에 유용합니다.
파지력이 단순히 압력과 피스톤 면적의 곱이 아닌 이유는 무엇인가?
피스톤 면적과 압력의 곱은 이론 액추에이터 힘을 추정하지만 부품에서 사용할 수 있는 힘은 아닙니다. SCHUNK MPG-plus 32는 폐쇄력 80 N, 개방력 70 N, 조당 스트로크 4 mm, 최대 핑거 길이 40 mm를 서로 다른 사양으로 제시합니다(SCHUNK, 2026년 확인).
그리퍼 내부에서는 다음 기본 피스톤 관계가 여전히 유용합니다.
이론 피스톤 힘 = 게이지 압력 x 유효 피스톤 면적그 다음 전달비, 씰 마찰, 가이드 마찰 및 형상이 베이스 조 힘을 결정합니다. 부착 핑거는 접촉점을 조 면에서 멀어지게 합니다. 이 돌출은 가이드에 모멘트를 만들므로 공칭 파지력 수치가 충분해 보여도 허용 운전 범위를 줄일 수 있습니다.
다음 세 가지 힘을 구분해야 합니다.
- 피스톤 힘은 공압 구동부 내부의 압력-면적 결과입니다.
- 베이스 조 힘은 내부 전달기구와 마찰을 거친 출력입니다.
- 접촉력은 실제 핑거 위치와 부품 표면에서 사용할 수 있는 힘입니다.
선정 계산에는 어느 값을 써야 할까요? 실제 압력과 파지점 거리에서 제조사가 제시한 유효 파지력 곡선을 사용하십시오. 그 다음 가용 핑거당 힘을 미끄러짐 방지에 필요한 힘과 비교하고 조의 허용 축방향 힘과 모멘트도 확인합니다.
이 때문에 압력을 올리는 것이 보편적인 해결책이 아닙니다. 높은 압력은 구동 힘을 늘릴 수 있지만 과도한 핑거 돌출, 낮은 패드 마찰, 편심 부품 또는 과부하된 가이드는 해결하지 못합니다. 제품의 최대 압력 및 하중 곡선을 반드시 지켜야 합니다.
각 핑거의 실제 힘은 무엇이 결정하는가?
SMC는 모든 핑거와 부착물이 공작물에 닿을 때 한 핑거가 미는 힘을 MHL2의 유효 파지력으로 정의합니다. 계산 예에서는 파지점 70 mm, 0.5 MPa에서 73 N을 얻으며, 압력, 접촉 거리 및 핑거당 힘을 함께 읽어야 하는 이유를 보여 줍니다(SMC, 2026년 확인).
대칭 마찰 파지의 1차 추정식은 다음과 같습니다.
조당 필요 힘 = m x (g + a) x S / (mu x n)여기서 m은 부품 질량, a는 미끄러지는 방향의 가속도, S는 안전계수, mu는 보수적인 마찰계수, n은 하중을 나누는 조 개수입니다. 이 식은 핑거가 마찰로 부품을 압착한다고 가정합니다. 숄더나 포켓을 감싸는 형상 맞춤 핑거에는 다른 하중 경로 검토가 필요합니다.
질량 2 kg 부품을 위쪽으로 3 m/s² 가속하고, 조 2개, mu = 0.30, 안전계수 2를 적용하면 조당 필요 힘은 85.4 N입니다. 이는 필요한 접촉력이지 카탈로그 본체 크기가 아닙니다. 선정한 그리퍼는 실제 핑거 길이와 작동 압력에서 이 이상의 힘을 제공하고 허용 모멘트를 만족해야 합니다.
힘 여유가 있어도 접촉 압력이 부품을 손상시키면 안전한 설계가 아닙니다. 연질 포장재, 박육 부품, 유리 및 코팅 표면에는 더 큰 공압 힘보다 넓은 패드 또는 형상 맞춤 핑거가 필요할 수 있습니다. 유지력 계산과 표면 압력 확인은 서로 다른 질문에 답합니다.
반복성, 백래시 및 조 유격은 실제로 무엇을 뜻하는가?
Festo HGPM-12의 최신 데이터시트는 반복 정확도 0.05 mm 이하, 조 백래시 0.03 mm 미만, 최대 호환성 오차 0.2 mm를 별도로 구분합니다. 세 값은 서로 다른 오차를 설명하므로 어느 것도 스트로크 전체의 조 평행도로 바꿔 표현해서는 안 됩니다(Festo, 2026).
반복성은 정의된 조건에서 반복 사이클을 수행할 때 조가 이전 위치로 얼마나 가깝게 돌아오는지를 설명합니다. SCHUNK는 100개의 끝단 위치로 반복성을 산출합니다. 절대 치수 정확도를 증명하지 않으며 새 그리퍼 본체로 교체했을 때의 위치도 보장하지 않습니다.
백래시는 구동 및 가이드 시스템의 간극 때문에 생기는 유격 운동입니다. 방향이 바뀔 때 간극이 나타납니다. 긴 핑거 끝에서는 작은 각도 또는 직선 간극도 더 큰 접촉 위치 변화로 증폭될 수 있습니다.
조 유격은 베이스 조의 직선 또는 각도 방향 자유도입니다. 호환성은 장치 간 편차를 설명하고, 센터링 정확도는 마주 보는 조가 공칭 중심을 얼마나 정확히 잡는지 설명합니다. 평행도는 관련 조 또는 핑거 표면 사이의 기하학적 정렬입니다. 이 중 일부 값은 카탈로그에 없을 수도 있습니다.
| 사양 | 예측에 도움이 되는 항목 | 증명하지 않는 항목 |
|---|---|---|
| 반복성 | 이전 조 위치로 복귀 | 절대 부품 위치 또는 조 평행도 |
| 백래시 | 방향 반전 후 유격 운동 | 긴 핑거 돌출에서의 하중 용량 |
| 호환성 | 장치 교체 시 위치 변화 | 설치된 한 장치의 반복성 |
| 센터링 정확도 | 파지 중심의 위치 | 표면 손상 또는 유지력 |
| 허용 조 하중 | 축방향 힘 및 모멘트 용량 | 패드 사이에서 부품이 미끄러지는지 여부 |
정밀 스테이션에서는 실제 접촉 위치에서 완성된 핑거를 측정하십시오. 본체 반복성이 우수해도 얇은 핑거가 휘거나, 빠른 가속으로 패드 안에서 부품이 움직이거나, 지그 공차가 최종 위치를 지배할 수 있습니다.
센서, 스프링 유지 및 안전 상태는 어떻게 작동하는가?
Zimmer의 2026년 GPP5000 지침은 센서로 조 위치를 감지할 수 있다고 설명하고, 스프링 사양에서는 스프링이 파지력 안전 장치로 작용한다고 밝힙니다. 이 기능은 감압 상태를 바꾸지만 매달린 부품을 안전하게 계속 유지한다는 사실까지 단독으로 증명하지는 않습니다(Zimmer Group, 2026).
위치 감지는 일반적으로 피스톤 또는 구동부에 연결된 자석과 본체의 자기장 센서 한 개 이상으로 구성됩니다. 설계에 따라 열림, 닫힘 또는 중간 조 위치를 보고할 수 있습니다. “닫힘” 신호가 부품에 닿지 않고 핑거가 끝단 스톱에 도달했다는 뜻일 수 있으므로 외부 부품 감지 센서가 여전히 필요할 수 있습니다.
스프링 보조 그리퍼는 공기가 제거될 때 열리거나 닫히도록 구성할 수 있습니다. 기계식 파지력 유지 및 공압 압력 유지 밸브도 다른 선택입니다. 각각 한계가 있습니다. 스프링 힘은 유한하고, 갇힌 압력은 시간이 지나며 누설될 수 있으며, 체크 밸브도 하류 호스·피팅·씰 누설을 없애지는 못합니다.
고장 상태를 선정하기 전에 비상 정지, 전원 상실, 밸브 무여자 및 점진적 압력 저하 때 기구가 어떻게 동작해야 하는지 질문하십시오. 부품을 떨어뜨리는 위험이 계속 클램핑하는 위험보다 큰가요? 이 판단은 일반적인 “노멀 오픈” 선호가 아니라 기계 위험성 평가에서 내려야 합니다.
공압 회로도 중요합니다. 밸브의 정상 및 무여자 상태, 배기 경로, 잔류 압력, 수동 오버라이드 거동 및 재시작 순서를 확인하십시오. 단동과 복동 비교 가이드는 액추에이터 거동을 설명하지만 완성된 기계의 전체 안전 상태는 별도로 검증해야 합니다.
ISO 4414는 공압 시스템과 부품의 일반 규칙 및 안전 요구사항을 제공합니다(ISO 4414, 2010). 그리퍼 설명서, 기계 안전 설계 및 적용 지역 규정과 함께 적용하십시오.
불균일 운동과 파지력 상실은 어떻게 진단하는가?
정비 주기는 모델마다 다릅니다. Zimmer의 2026년 지침은 GPP5000/GPD5000은 최대 3천만 회, AL 사양은 최대 1천5백만 회까지 무정비 사이클을 제시합니다. 이 수치로 모든 공압 그리퍼에 일간, 주간 또는 월간 정비 주기를 정당화할 수는 없습니다(Zimmer Group, 2026).
습관적으로 씰부터 교체하지 말고 증상에서 시작해 운동 전달 과정을 따라 진단하십시오.
| 증상 | 우선 점검 | 분리할 가능성이 큰 메커니즘 |
|---|---|---|
| 두 조가 양방향 모두 느림 | 밸브 동적 압력, 유량 제어, 배기 제한, 튜브 크기 | 공기 공급 또는 밸브 유량 |
| 속도는 정상인데 힘이 감소 | 접촉 중 압력, 누설, 레귤레이터 거동, 접촉점 거리 | 공급 압력, 씰 또는 선정 여유 |
| 한 조가 앞서거나 걸림 | 핑거 충돌, 가이드 오염, 느슨한 툴링, 구동 백래시 | 가이드 또는 동기화 메커니즘 |
| 위치 신호가 바뀌지만 부품이 없음 | 센서 위치, 무부품 닫힘 끝단, 핑거 마모 | 감지 로직 또는 핑거 형상 |
| 공기를 격리했는데 조가 움직임 | 잔류 압력, 스프링 방향, 밸브 누설, 잔류 에너지 | 회로 및 정의된 안전 상태 |
기계가 사이클을 수행하는 동안 압력을 측정하십시오. 정적 레귤레이터 압력이 정상이어도 동시 수요 중 사용 지점 압력이 떨어질 수 있습니다. 이 구분은 압력 강하 문제 해결 가이드에서 다룹니다.
공기 품질 요구사항은 선정 제품에서 확인해야 합니다. ISO 8573-1은 입자, 수분 및 오일을 분류하지만 모든 그리퍼에 하나의 청정도 등급을 지정하지 않습니다(ISO 8573-1, 2010). 예를 들어 SCHUNK는 해당 MPG-plus 모델에 [7:4:4]를 지정합니다. 수분이 의심되면 끈적이는 조에는 모두 윤활이 필요하다고 가정하지 말고 기계 사용 지점의 압력 노점을 확인하십시오.
조 운동이 불균일하다고 공압 힘이 불균일한 것은 아닙니다. 강제 구동 전달기구가 조를 기계적으로 연결하므로 비대칭 운동은 외부 핑거 충돌, 가이드 오염, 느슨한 툴링 또는 내부 간극을 가리키는 경우가 많습니다. 움직이는 부위를 확인하기 전에 에너지를 안전하게 차단하십시오.
FAQ
아래 다섯 답변은 일반 카탈로그 값과 보편 규칙을 구분합니다. 참고한 SCHUNK MPG-plus 32의 작동 압력은 2~8 bar, 조당 스트로크는 4 mm, 반복 정확도는 0.02 mm이지만 다른 그리퍼의 한계는 다를 수 있습니다(SCHUNK, 2026년 확인).
공압 평행 그리퍼의 조는 독립적으로 움직이는가?
일반적으로 그렇지 않습니다. 강제 구동 설계에서는 하나의 웨지, 랙 앤 피니언 또는 링크가 두 베이스 조를 기계적으로 동기화합니다. Zimmer의 2026년 GPP5000 지침은 하나의 웨지 후크 메커니즘이 두 조를 움직인다고 설명합니다. 툴링이 느슨하거나 가이드가 걸리거나 한 핑거가 지그에 먼저 닿으면 핑거가 불균일하게 보일 수 있습니다.
공압 그리퍼 힘은 압력과 피스톤 면적의 곱인가?
아닙니다. 압력과 유효 피스톤 면적의 곱은 이론 피스톤 힘을 추정합니다. 실제 압력, 개방 또는 폐쇄 방향 및 핑거 위치에서 제조사가 제시한 유효 파지력을 사용해야 합니다. SMC는 MHL2 힘을 핑거당 값으로 정의하고 0.1~0.6 MPa와 여러 파지점 거리의 곡선을 제공합니다.
그리퍼에는 얼마만큼의 안전계수를 적용해야 하는가?
모든 부품과 운동에 적용되는 보편적 계수는 없습니다. 해당 MPG-plus의 SCHUNK 공작물 추정값은 중력 조건에서 마찰계수 0.1과 안전계수 2를 가정합니다. 실제 선정에서는 기계 가속도, 충격, 핑거 돌출, 표면 변화, 방향 및 부품 낙하의 결과도 포함해야 합니다.
반복성 0.02 mm는 조가 0.02 mm 이내로 평행하다는 뜻인가?
아닙니다. SCHUNK는 100개의 연속 끝단 위치로 반복 정확도를 정의하고, Festo는 반복성, 백래시 및 호환성을 별도로 제시합니다. 평행도는 기하학적 사양입니다. 부품 정렬이 평행도에 좌우된다면 해당 허용차를 측정하거나 확보하고 완성 핑거의 처짐과 조 모멘트를 포함하십시오.
스프링 닫힘 그리퍼는 공기가 끊겨도 항상 부품을 유지하는가?
아닙니다. 스프링 사양은 압력이 사라질 때 정의된 폐쇄력을 제공할 수 있지만, 실제 유지는 스프링 힘, 핑거 형상, 마찰, 방향, 가속도 및 부품 공차에 좌우됩니다. Zimmer는 일부 사양에서 스프링을 파지력 안전 장치로 설명하지만 완성된 기계에는 여전히 공기 상실 및 비상 정지 위험성 평가가 필요합니다.
출처 및 확인 기록
위 엔지니어링 가이드는 2026-07-17에 확인한 Zimmer의 2026년 운전 지침을 포함한 제조사 및 표준 자료 6개를 사용합니다. 모델 수치는 예시이며 두 ISO 페이지는 특정 그리퍼 크기, 압력, 여과 등급 또는 정비 주기를 규정하지 않고 일반 요구사항을 정의합니다.
- Zimmer Group, “설치 및 운전 지침: GPP5000, GPP5000AL, GPD5000, GPD5000AL,” 2026-01-26: https://www.zimmer-group.com/fileadmin/pim/SOM/DOK/MON/SOM_DOK_MON_DDOC00196-GPP-GPD5000__SALL__APD__V16.pdf
- SMC, “광폭형 평행 에어 그리퍼 MHL2 시리즈,” 2026-07-17 확인: https://www.smcworld.com/catalog/en/rotary_airchuck/MHL2-E/6-3-p0497-0513-mhl2_en/data/6-3-p0497-0513-mhl2_en.pdf
- Festo, “평행 그리퍼 HGPM-12-EO-G9,” 2026-04-17 생성: https://www.festo.com/modules/fox/bff/occ/v2/fox_us/articles/197567/datasheet/?lang=en_US
- SCHUNK, “MPG-plus 32 공압 그리퍼,” 2026-07-17 확인: https://schunk.com/us/en/gripping-systems/parallel-gripper/mpg-plus/mpg-plus-32/p/000000000000305511
- ISO, “ISO 8573-1:2010 압축공기 오염물질 및 청정도 등급,” 2026-07-17 확인: https://www.iso.org/standard/46418.html
- ISO, “ISO 4414:2010 공압 유체 동력 일반 규칙 및 안전 요구사항,” 2026-07-17 확인: https://www.iso.org/standard/44790.html
