策略性決策：何時維修或更換氣缸
當故障限於文件化維修件，而且檢查顯示壓力邊界、載荷路徑、安裝與控制介面可以安全恢復時，氣缸應維修。當有結構損傷、未支援變型、重複故障，或所需停機使可驗證維修不可行時，應更換。維修與更換決策不應使用通用年齡或固定成本百分比規則。ISO 19973-1:2015 指出氣動元件壽命會變動，可靠性結果需要統計解讀（ISO 19973-1，2015；2026-07-10 查閱）。
重點摘要
- 只維修文件化磨耗件。
- 壓力邊界損傷或缺少可驗證測試路徑的未支援變型，通常應更換。
- DOE 報告維護不佳系統可有 20-30% 泄漏；維修與更換應在同一期間內，以本廠停機、能源、qualification、重複故障與重啟風險輸入比較。
可維修狀態表示文件化維修件可以替換，且氣缸主要表面與介面仍在批准的復歸路徑內。更換觸發條件表示損傷、缺少支援、安全暴露或本地成本使受控維修與驗證重啟不可行。已驗證重啟表示機器在恢復正常生產前，已通過隔離解除、泄漏、運動、感測、緩衝、負載與產品品質檢查。
可維修性不是元件名稱本身的屬性，而是某型號與某失效模式在某操作環境中的批准流程。貨架上有密封包，只證明零件存在；不能證明缸筒與活塞桿可回到服務狀態。導向與緩衝需要單獨檢查，感測器、安裝與機械安全功能也一樣。零件可得性不是證據。
本文聚焦已在機器上故障的氣缸。技術層級比較請看氣缸與電動致動器維護指南；替換採購是下一個決策，選定更換後可用OEM 與 aftermarket 無桿氣缸 TCO 審查。
打開氣缸前應檢查什麼？
OSHA 29 CFR 1910.147 要求危險能量程序至少每年檢查一次，其能量來源定義明確包含氣動能量。只有受訓人員隔離機器、釋放儲壓、約束負載並確認去能後，才應開始決策（OSHA 29 CFR 1910.147，2026-07-10 查閱）。
不要鬆開接口或端蓋來「看會怎樣」。拉桿與滑台硬體也不要動。相同規則適用於緩衝、感測器與安裝螺栓。OSHA 要求釋放危險儲存或殘餘能量；有時還需要斷開或約束。Parker OSP-P 指令增加產品層級注意事項：慢慢卸壓、固定可能掉落零件、垂直活塞在卸壓前放低（Parker OSP-P Maintenance Instructions，2026-07-10 查閱）。
工廠能不能證明該軸已無壓且負載不會移動？若不能，成本比較尚未開始。安全隔離是第一個 gate。
在干擾前記錄故障
先記錄銘牌、型號、缸徑、行程、安裝方式、活塞桿或滑台方向、感測器位置、接口螺紋、調壓設定、動態壓力、循環率、負載與環境。拍下外部泄漏點與實體損傷。記錄故障出現在伸出、縮回、停留或端部行程。慢速行程不會自動判定氣缸報廢；限制可能在閥、消音器、管、接頭、調壓器或過小支管中。更換前請先檢查壓降排查指南。
分開機器故障與氣缸故障
確認對中、側向載荷、安裝鬆動、導向損傷、硬停止位置、緩衝調整、感測器時序、空氣品質與排氣限制。新氣缸裝入同一個不同軸或污染供氣中，會因相同原因再次失效。ISO 4414:2010 涵蓋氣動系統安全與可靠運轉，並把維護與能效視為系統議題，而非孤立氣缸議題（ISO 4414，2010；2021 確認）。
哪些氣缸狀態通常有利於維修？
Festo 的 56 頁 DSBC 說明要求準備工作與目視檢查，也要求識別變型與型號專屬零件資料。只有當磨耗限於文件化維修件時，維修才有根據；主要承載表面仍必須符合製造商要求（Festo DSBC Repair Instructions，2026-07-10 查閱）。

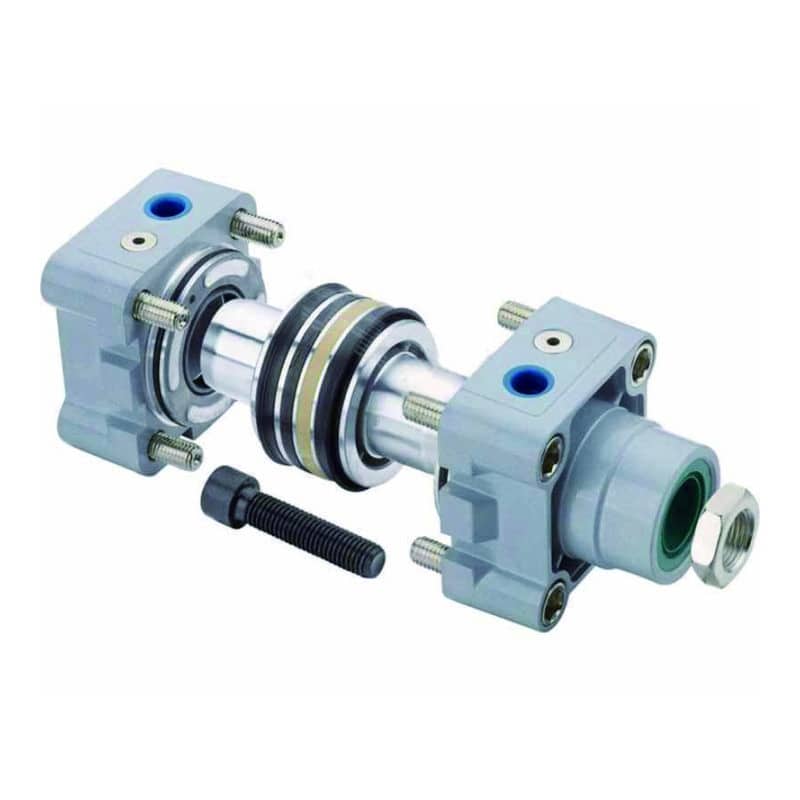

以下條件同時成立時，維修通常較能被工程上防守：精確型號可追溯，目前維修指令與爆炸圖可用，故障限於密封、刮塵圈、耐磨環、批准軸承、帶材或其他正確服務包覆蓋的磨耗件；缸筒或型材沒有會取消資格的刮傷、變形、腐蝕或密封面損傷；活塞桿直線、光滑且在製造商可用狀態內；螺紋、安裝面、緩衝、接口、感測槽、導向與端蓋仍可服務；受訓人員、潔淨組裝條件、工具、潤滑脂、扭矩資料與測試程序可用；維修後可在生產承擔風險前做泄漏與功能測試。
精確清單會按產品改變。Parker OSP-P 服務包包含完整密封包、內外帶、潤滑脂、清潔工具與維修說明，並列出 16 到 80 mm 七種缸徑（Parker OSP-P Service Parts，2026-07-10 查閱）。Festo DSBC 對夾緊單元、端位鎖定、通桿等變型有額外步驟。Parker 標準 OSP-P 文件允許服務工作並列出 rebuild kits，但其維護指令要求失效潔淨室氣缸返回製造商；Festo 也按 feature code 分工並要求精確線上零件清單（Festo DSBC Repair Instructions；Parker OSP-P Maintenance Instructions，2026-07-10 查閱）。可用套件加批准程序才建立維修路徑；一袋看起來相似的密封件不算。
密封結構與材料角色可參考工業氣缸密封類型。若是例行檢查而不是一次性故障決策，請使用無桿氣缸預防維護清單。
哪些損傷通常有利於更換？
Parker 對標準 OSP-P 產品設定 8,000 km 維護點，但同一指令禁止潔淨室變型的現場服務，故障潔淨室氣缸需返回製造商。這個對比說明，型號變型與批准維修範圍比年齡本身更重要（Parker OSP-P Maintenance Instructions，2026-07-10 查閱）。
| 發現 | 為什麼更換權重上升 | 需收集證據 |
|---|---|---|
| 活塞桿彎曲、深刮、點蝕或鍍層損傷 | 新密封無法恢復載荷路徑或密封面 | 跳動、表面檢查、製造商限值 |
| 缸筒或型材裂紋、變形或嚴重刮傷 | 壓力邊界或活塞密封路徑受損 | 內孔檢查、尺寸檢查、手冊限值 |
| 安裝、螺紋、端蓋、導向或滑台損傷 | 載荷傳遞與對中無法驗證 | 圖紙比較、裂紋與平面度檢查 |
| 未支援潔淨室、安全相關、鎖定、制動或客製變型 | 現場維修可能違反批准服務路徑 | 完整型號、製造商指令 |
| 零件淘汰或缺少維修資料 | 團隊無法證明零件、扭矩、潤滑脂或測試方法正確 | 零件狀態、受控圖紙、服務公告 |
| 未修正原因的重複故障 | 再次維修只是重複暴露 | 故障歷史、污染與對中發現 |
| 維修無法按接受準則測試 | 生產變成測試台 | 泄漏、行程、緩衝、感測與負載測試計畫 |
不要把外觀變色叫做結構損傷，也不要把深刮傷自動稱為正常磨耗。製造商手冊與檢查限值應解決這個區分；缺少限值時，應升級給產品製造商或合格維修廠，不要自創公差。實務上的更換觸發條件，是失去可驗證復歸路徑。成本在這個 gate 之後才進入比較。
如何比較維修與更換的真實成本？
NIST Handbook 135 的 2022 版把採購與運轉成本視為生命週期輸入，也涵蓋維護、維修與更換；報廢有時也重要。請在同一研究期間比較兩個氣缸方案，並使用工廠自己的停機與風險輸入（NIST Handbook 135，2022）。
先建立兩個已接受的技術選項。若受損氣缸不能通過維修 gate，就不應只因零件便宜而留在試算表中。同樣，也不要只因替換報價簡單就否定文件化維修。
維修方案成本
= 隔離與診斷
+ 零件、人工、清潔、工具與外部服務
+ 維修停機與重啟損失
+ 預期重複故障後果
+ 研究期間能源損失
+ 未來計畫維護
更換方案成本
= 氣缸與正常運費
+ 工程、轉接件、感測器與控制變更
+ 安裝停機與重啟損失
+ 資格驗證 與驗收測試
+ 未來計畫維護
- 可回收保固或殘值
當研究期間長到成本發生時間會影響結果時，應折現未來成本。NIST 要求替代方案使用同一基準日期與研究期間，也要求一致的折現處理與性能要求。它也把技術可接受性與經濟偏好分開：每個方案先達到必要性能與安全等級，才能比較不同時間發生的成本（NIST Handbook 135，2022；2026-07-10 查閱）。
把停機作為本地輸入
不要複製其他工廠的「典型每小時成本」。使用本廠批准的貢獻毛利或其他財務批准的損失基礎，並加入隔離時間、防護拆除、診斷、等待零件、維修或安裝、泄漏測試、空循環、帶載循環、感測確認、品質檢查與受控生產放行。至少為每個方案建立三種情境：預期情境、延遲情境與重複故障情境。
只有量測後才把泄漏放入計算
DOE 報告維護不佳系統的壓縮空氣泄漏可浪費 20-30% 壓縮機輸出，主動檢漏與維修可把泄漏降到 10% 以下（U.S. DOE Compressed Air Sourcebook，2003；2026-07-10 查閱）。這些是系統層級範圍，不是單一氣缸的節省承諾。
只有當觀察到的泄漏可由工具輸入代表時才使用計算器。內部串氣可能需要不同量測方法，間歇性桿密封或閥排氣泄漏也一樣。動態壓力變化會削弱孔口估算，不要把粗略泄漏估算變成精確 TCO 主張。
停機與可靠性應如何改變決策？
DOE 壓縮空氣 sourcebook 報告維護不佳系統有 20-30% 泄漏，主動計畫可降到 10% 以下。泄漏因此是維護與運行成本輸入，但這個系統層級證據不代表每個泄漏氣缸都應更換（U.S. DOE Compressed Air Sourcebook，2003；2026-07-10 查閱）。
停機風險不只取決於維修時間。要計入安全化與接近元件的時間、診斷、等待零件、潔淨工作、無負載測試、帶載運動、感測檢查、緩衝確認與產品放行。實用單位是「到已驗證重啟的時間」，不是扳手時間。兩小時維修若診斷或清潔跨兩班，可能比直接更換更慢；更換若需要轉接件、感測器、控制或驗證，也可能更慢。
可靠性主張需要型號專屬證據
ISO 19973-1:2015 定義了氣動元件可靠性的統計程序，並指出使用壽命會變動。其方法用於無維修條件下的首次失效，並要求文件化測試條件與評估（ISO 19973-1，2015；2026-07-10 查閱）。
所以「維修氣缸故障率高三倍」或「六年後都要更換」都不是好的通用規則。任何可靠性數字背後，都應要求精確型號、失效定義、樣本數、負載、壓力、速度、循環曲線、溫度、空氣品質、潤滑與維護條件。
以不同標準處理關鍵軸
當氣缸支撐懸掛負載或在人員附近運動時，應提高證據門檻。防護功能、危險材料與高價值治具也一樣。即使技術上可維修，若沒有受保護測試區或安全 fallback，仍可能是糟糕風險決策。氣缸與致動器維護指南比較維護技能、備件需求與失效模式，但維修或更換記錄仍應綁定實際機器證據。
更換仍需要工程檢查
ISO 15552:2018 涵蓋 32 到 320 mm 缸徑，最大額定壓力 1,000 kPa，也就是 10 bar。該標準處理基本尺寸、安裝與附件；這些尺寸不驗證功能。仍要檢查力、緩衝、感測、接口、環境與 duty（ISO 15552，2018；2025 確認）。
不要把「更換」轉成「買最像照片的那支」。請驗證完整尺寸身份、接口標準與位置、管徑、閥路徑與動態壓力、力與摩擦裕量、移動質量、側向載荷、導向力矩、無支撐桿長與對中、速度、行程時間、循環率、緩衝與撞擊能量、感測器型式與邏輯、環境溫度、污染、清洗、腐蝕、潔淨室與材料限制，以及隔離步驟、垂直負載行為、重啟要求與任何安全功能審查。
ISO 家族替換量測可參考ISO 6432 替換指南，該方法同樣適用於不同標準的尺寸疊合；無桿氣缸來源與供應商 TCO 可使用OEM 與 aftermarket 替換 worksheet。匹配螺栓孔可能隱藏不同允許力矩，螺紋轉接件可能修正接口卻限制流量，新感測器可能導通正確但不符合控制器邏輯或接頭要求。
只有在受控檢查與測試之後才接受更換。至少要檢查身份與文件、尺寸、無負載動作、泄漏、帶載動作、感測器、緩衝、運動中壓力、異常噪音、重啟品質與受防護生產試跑結果。
實用維修 vs. 更換 worksheet
ISO 19973-1:2015 使用統計方法，因為氣動元件使用壽命會變動；它沒有建立通用年齡或維修成本截斷值。實用 worksheet 因此應記錄狀態證據、本地成本與不確定性，而不是把決策藏在單一百分比後面（ISO 19973-1，2015；2021 確認）。
| 決策欄位 | 維修證據 | 更換證據 |
|---|---|---|
| 精確身份 | 型號、變型、版本、缸徑、行程、服務包號 | 提案型號、版本、互換聲明 |
| 故障確認 | 泄漏路徑、磨耗位置、對中、氣路檢查 | 更換會移除哪個已確認故障 |
| 安全 | 隔離步驟、儲能、負載約束、受訓人員 | 需要審查的隔離或防護變更 |
| 主要狀態 | 活塞桿、缸筒、型材、安裝、螺紋、導向、緩衝 | 新額定與介面如何比對機器 |
| 維修範圍 | 手冊、零件、潤滑脂、扭矩、潔淨度、工具 | 轉接件、感測器、閥、控制、支架、qualification |
| 時間 | 安全隔離到已驗證重啟 | 安全隔離到已驗證重啟 |
| 成本 | 零件、人工、外部服務、能源、重複風險 | 設備、物流、工程、安裝、qualification |
| 驗收 | 泄漏、空載、帶載、感測、緩衝、品質檢查 | 相同檢查加變更驗證 |
| 不確定性 | 隱藏損傷、資料不可用、故障復發 | 交期、裝配差異、試車、供應商支援 |
| 決策人 | 維護、工程、安全、運營、財務 | 同一組職能，用同一證據標準 |
維修 vs. 更換記錄應產生可稽核決策，而不是採購意見。先隔離機器，確認故障在氣缸；接著驗證完整型號有批准維修路徑，檢查主要表面可服務性，移除無法通過受控泄漏與運動測試的方案。它還必須通過感測、緩衝、負載性能與重啟品質檢查。之後才在同一期間內比較剩餘方案，使用本廠人工與停機輸入，加入能源、工程、qualification 與重複故障成本。OSHA 提供危險能量 gate；ISO 19973-1 說明壽命不能化為通用門檻；NIST 提供同期間生命週期成本方法（OSHA，2026-07-10 查閱；ISO，2015；NIST，2022）。
批准規則
只有當團隊能證明型號批准方法、主要表面可服務、安全執行與可信驗收測試時，才選擇維修。當這些 gate 失敗時選擇更換；若更換在本地生命週期成本與風險上更低，也可以勝出。如果雙方證據都不足，正確答案不是維修或更換，而是進一步檢查、聯絡製造商，或使用合格維修廠。不確定性要留在決策記錄中。
維修或更換氣缸 FAQ
Parker 為 16 到 80 mm 七種缸徑列出 OSP-P 服務包，Festo 也為多種 DSBC 變型發布不同維修步驟。這些文件都顯示可維修性是型號專屬的；以下回答使用檢查 gate，而不是通用氣缸年齡規則（Parker Service Parts，2026-07-10 查閱；Festo DSBC Instructions，2026-07-10 查閱）。
有沒有通用維修成本百分比表示我應該更換氣缸？
沒有。引用的 ISO 可靠性標準說明元件壽命會變動，且需要統計解讀；它沒有建立通用 60% 或 70% 決策門檻。只比較技術上可接受的方案，使用同一研究期間，並輸入本廠零件、人工、停機、能源、qualification 與重複故障成本。
氣缸一開始泄漏就應該更換嗎？
不一定。DOE 報告維護不佳工廠的系統泄漏可達 20-30%，主動計畫可低於 10%，這使泄漏值得量測。先定位泄漏，先檢查接頭與閥，再檢查管路、活塞桿密封與活塞密封。對任何主要表面損傷套用可維修性 gate。
活塞桿或缸筒刮傷的氣缸可以維修嗎？
只有在製造商檢查限值與批准程序允許時才可以。Festo 要求 DSBC 維修前目視檢查，型號特徵也會改變步驟。深刮傷、鍍層剝落、腐蝕或變形可能阻止可靠密封；壓力邊界損傷通常把決策推向更換或專家審查。
舊氣缸會自動成為更換候選嗎？
不會。日曆年齡不能描述循環數、負載、速度或污染，也會漏掉腐蝕、潤滑、不同軸與儲存狀態。ISO 19973-1 以統計方式處理壽命，因為壽命會變動。主表面可服務且有文件化零件的舊氣缸可以維修；結構受損的新氣缸可能不能維修。
ISO 15552 替換件會自動完全匹配並表現相同嗎？
不會。ISO 15552 涵蓋 32-320 mm 缸徑、最高 1,000 kPa 氣缸的安裝與附件尺寸，但尺寸互換不等於完整功能等效。請驗證推力、行程、總長、接口、感測器、緩衝、溫度、側向載荷、循環率、安全與重啟要求。
研究方法與取用說明
-
證據邊界。以現行標準頁面、政府出版品與製造商維修文件核對技術主張。產品專屬數字必須限定在引用的產品範圍內。本次審查於 2026 年 7 月 10 日完成。
-
OSHA 29 CFR 1910.147。美國現行危險能量控制標準，內容用於氣動能量隔離、釋放儲存能量、確認去能、訓練與年度檢查要求。2026 年 7 月 10 日取用。OSHA 29 CFR 1910.147 危險能量控制標準
-
ISO 4414:2010。涵蓋氣動系統設計、操作、維護、可靠性與能量風險的一般安全要求；2021 年確認仍為現行參考。2026 年 7 月 10 日取用。ISO 4414 氣動系統安全要求
-
ISO 19973-1:2015。氣動元件可靠性測試程序與統計解讀，用於排除通用年齡與壽命門檻，而不是預測單支氣缸的剩餘壽命。2026 年 7 月 10 日取用。ISO 19973-1 氣動元件可靠性程序
-
ISO 15552:2018。涵蓋 32 至 320 mm 缸徑、最高 1,000 kPa 的可拆式安裝氣缸尺寸互換範圍；2025 年確認。2026 年 7 月 10 日取用。ISO 15552 氣缸尺寸互換標準
-
美國能源部：改善壓縮空氣系統性能。提供系統層級泄漏範圍與檢漏維修指引。出版於 2003 年；2026 年 7 月 10 日取用。美國能源部壓縮空氣系統性能指南
-
NIST Handbook 135，2022 年版。用於建立相同研究期間的維修與更換生命週期成本比較方法。2026 年 7 月 10 日取用。NIST Handbook 135 生命週期成本方法
-
Festo DSBC 維修說明。提供按型號與變型區分的準備、目視檢查、零件識別與維修步驟；文件經由 Festo 官方索引取得。2026 年 7 月 10 日取用。Festo DSBC 維修說明
-
Parker OSP-P 維護說明。提供產品專屬的隔離、殘餘壓力、潔淨室返回、維護與 8,000 km 指引。2026 年 7 月 10 日取用。Parker OSP-P 維護說明
-
Parker OSP-P 維修零件。列出服務包內容與七種缸徑。2026 年 7 月 10 日取用。Parker OSP-P 維修零件資料
-
Parker Hannifin 維修影片。長度 30 分鐘的 OSP-P 維修包操作示範，發布於 2022 年 7 月 5 日；2026 年 7 月 10 日取用。Parker Hannifin OSP-P 維修包示範影片
Parker 與 Festo 的產品專屬資料只是文件化維修範圍的例子，不代表通用的使用壽命、維護週期或互換性主張。
