內部磁鐵設計如何影響現代氣動缸的位置感測器準確度？

內部磁鐵設計會透過塑造抵達感測器的磁場，影響位置感測器的準確度。 磁鐵幾何、磁化方向、強度、氣隙、活塞對準狀況與缸筒壁結構，都可能改變開關工作範圍、ON/OFF 點、遲滯，以及類比磁性感測器的響應曲線。但這些因素本身並不能決定氣動缸或機器的定位準確度。

這項區別非常重要。簧片式或固態氣缸開關通常只能確認活塞已進入偵測區。類比磁性感測器可以在規定的量測範圍內估算位置。除非完整的機械與控制系統都經過測試，否則任何一種信號都不能證明工具、滑座或工件已到達相同座標。

依我們的經驗，要避免感測不匹配，最快的方法是先定義 PLC 必須做出的判斷：確認端點、進入區域，或量測位置。之後才能依這項具體任務評估磁鐵與感測器。

重點摘要

• 將活塞磁鐵與外部感測器視為一套相互匹配的感測系統，而不是可任意互換的零件。
• 對離散式開關，應評估工作範圍、遲滯、重複精度、響應時間與安裝公差。
• 對類比感測器，應分別看待解析度、重複精度、線性誤差與機器準確度。
• 磁性材料更強，並不會自動帶來更高的位置準確度。
• 核准設計前，應在生產速度、負載、溫度與電氣環境下驗證訊號。

內部活塞磁鐵實際控制什麼？

內部活塞磁鐵決定壓力邊界外側感測器可接收到的磁場。活塞移動時，感測器位置的磁場會增強、改變方向，再逐漸減弱。相容的開關會在磁場跨越其動作閾值時改變狀態。類比磁性感測器則在偵測區內取樣磁場，並將響應轉換成與位置相關的輸出。

因此，磁鐵會影響四項實際結果：

1. 偵測餘量是磁場穿過活塞、氣隙、缸筒壁與感測器外殼後，實際抵達感測器的可用強度。
2. 工作窗口是離散式開關維持 ON 狀態時所對應的活塞移動長度。
3. 開關點穩定性是方向、溫度、安裝與速度改變時，ON 與 OFF 點的一致程度。
4. 類比響應曲線是活塞行程、磁場與感測器回報輸出之間的關係。

SMC 將磁性開關工作範圍定義為活塞移動時產生 ON 訊號的長度。其指南指出，該範圍同時取決於磁鐵磁力與開關靈敏度，也可能隨環境條件改變（SMC 磁性開關指南，存取日期：2026 年 7 月 18 日）。因此，型錄上的安裝尺寸只是起點，並不是機器驗收結果。

內部磁鐵無法控制導向間隙、安裝支架撓曲、密封摩擦、空氣可壓縮性、閥響應、負載移動或機械止擋重複精度。這些因素仍屬於整機誤差預算的一部分。如果應用需要量測位置，而不只是到位訊號，請參考更完整的氣動缸位置感測技術指南，以選擇正確的感測器類別。

工程師應區分哪些準確度術語？

對磁性氣缸感測器規格而言，「準確度」一詞過於籠統。比較磁鐵、開關或致動器品牌前，工程師應先確認真正需要評估的誤差項目。

在一份 SMC 磁性開關指南中，簧片開關的參考遲滯列為 2 mm 以下，固態開關則為 1 mm 以下。SMC 同時警告，遲滯可能隨工作環境波動。這些數字只適用於文件涵蓋的開關系列，不能當成所有氣缸與開關組合的通用值。

類比裝置也必須採取同樣的謹慎態度。SICK MPS-G 類比感測器對其中一個產品系列列出的典型解析度為 0.01 mm、典型線性度為 0.3 mm、典型重複精度為 0.05 mm，並說明偏差可能隨驅動裝置而異（SICK MPS-G 操作說明，存取日期：2026 年 7 月 18 日）。因此，0.01 mm 的解析度不能被宣稱為 0.01 mm 的氣缸定位準確度。

磁鐵幾何與磁化方式如何影響訊號？

磁鐵幾何與磁化方式決定磁場如何分布在活塞周圍。真正有用的設計，是已搭配預定缸筒壁與感測器完成驗證的方案，而不只是表面磁場最高的磁鐵。

環形與分段式磁鐵配置

環形配置可在氣缸圓周周圍提供磁場，讓感測器能安裝於多個溝槽或方向。分段式或局部配置則可將磁場集中在預定感測器位置附近。兩種方式都能正常工作，沒有任何一種在所有情況下都更準確。

工程上應確認以下問題：

• 感測器可安裝在成品氣缸的哪些位置？
• 磁鐵採用軸向、直徑向、徑向，還是自訂磁化模式？
• 感測器量測一個磁場軸向，還是多個軸向？
• 組件可容許多少徑向與軸向偏移？
• 在最低與最高生產溫度下，響應是否仍可使用？

以 SICK MPS-G 為例，它使用兩個感測元件量測兩個方向的磁場強度，並可偵測軸向或直徑向磁化的編碼器磁鐵。這是特定產品的相容功能，並不表示每一種霍爾效應感測器都能搭配每一種活塞磁鐵。

磁場梯度比單一強度數值更重要

離散式開關會在其閾值與磁鐵磁場輪廓相交的位置改變狀態。如果閾值附近的磁場會隨活塞行程快速變化，微小的位置變化便能產生明確的訊號變化。如果磁場變化緩慢，感測器位置、溫度或閾值的小幅變化，就可能使觀察到的開關點更明顯地偏移。

這並不表示梯度越陡越好。開關仍需保有足夠的工作範圍，以容納安裝公差、活塞超程、振動及 PLC 所需的時序。狹窄窗口在工作台測試中可能很精確，但如果感測器支架移動或活塞回彈，到了生產機台上便可能不可靠。

機械固定可維持設計磁場

磁鐵必須相對活塞維持預定位置與方向。固定結構、黏著劑相容性、成型方法、活塞材料、衝擊負載與熱循環都很重要。即使磁鐵材料本身沒有衰減，只要磁鐵移動，磁場位置就會改變。

進行故障分析時，請比較實際開關位置與試車時記錄的位置。如果所有開關點都朝相同方向偏移，應先檢查感測器支架與活塞組件，再懷疑 PLC。

更強的磁鐵材料能提高感測器準確度嗎？

較強的磁鐵材料可以增加磁場餘量，但不會帶來可預測的毫米級準確度提升。鐵氧體、釹鐵硼與釤鈷磁鐵的磁性、耐溫性、耐腐蝕性、成本及製造特性各不相同。正確選擇取決於整個磁路組裝完成後，感測器位置所需的磁場。

當缸筒壁、感測器間隙或所選開關需要更強磁場時，較強的磁鐵或許有幫助。如果現有設計已提供足夠餘量，則可能完全沒有必要。對類比感測器而言，不同磁場輪廓可能改變可用量測區，或需要重新示教。對離散式開關而言，較強磁鐵可能拓寬工作範圍，而不是讓開關座標本質上更準確。

請避免製作「鐵氧體等於數毫米，稀土磁鐵等於十分之一毫米」這類只比較材料的表格，因為不存在可合理辯護的通用換算關係。請索取確切氣缸缸徑、活塞磁鐵、感測器型號、溝槽與溫度範圍的相容性資料。

根據我們對製造商文件的分析，可採用的規格都附屬於明確定義的感測器與致動器組合，而不是單獨附屬於磁鐵材料。

缸筒壁、氣隙與安裝如何改變偵測結果？

感測器響應的是實際抵達感測元件的磁場，而不是磁鐵在隔離實驗室中的額定值。完整路徑包含活塞結構、間隙、氣缸管、安裝溝槽、感測器外殼，以及感測器與活塞之間的最終距離。

主要安裝變數包括：

• 缸筒壁結構：材料、厚度、溝槽與附近的磁性元件會影響感測器位置的磁場。
• 徑向間隙：活塞間隙、壁厚、感測器凹槽與支架位置都會增加磁鐵和感測器之間的距離。
• 軸向位置：感測器必須安裝在要求的活塞位置落入工作窗口穩定區段的位置。
• 附近鋼材：支架、緊固件、防護罩、鐵屑或其他磁性材料可能擾亂局部磁場。
• 氣缸間距：在緊湊組件中，相鄰致動器及其磁鐵也可能造成影響。

SMC 建議先將開關的最高靈敏位置對準磁鐵中心，再於實際機台上調整。其注意事項也警告，累積的鐵屑或附近磁性材料可能削弱有效磁場並造成誤動作。這些都屬於安裝控制，不代表更換成更強的磁鐵材料就能解決所有感測問題。

溫度與外部磁場如何影響可靠性？

溫度可能改變磁鐵輸出、感測器電子元件、纜線特性、機械尺寸，以及氣動致動器本身。磁鐵材料的可逆溫度係數只是其中一項輸入；若沒有磁場幾何、感測器閾值或轉換曲線、安裝尺寸鏈與測試條件，就不能直接換算成位置漂移的毫米數。

新設計應驗證三項溫度限制：

1. 磁鐵與固定系統在最高活塞溫度下仍然適用；
2. 感測器與纜線保持在額定工作範圍內；
3. 完整組件在該溫度下穩定後，開關點或類比輸出仍符合要求。

外部磁場也必須用相同的系統觀點處理。SMC 警告，磁場可能使磁性開關誤動作，或使致動器磁鐵退磁。其耐磁場開關指引也區分 AC 焊接磁場與 DC 磁場；能防護其中一種情況，不代表對另一種也免疫。靠近焊機、感應設備、大電流導體或電磁起重器時，應註明焊接／電流類型，並遵守感測器製造商的間距與相容規則。

對固態與類比輸出而言，纜線佈線與電氣雜訊仍然重要。在可行情況下，感測器線路應遠離動力電纜，並驗證接地、屏蔽與實際 PLC 數值。若 LED 穩定但類比輸入不穩定，故障分支就不同於焊接電流啟動時開關自行改變狀態的情況。

感測磁鐵與磁耦合磁鐵相同嗎？

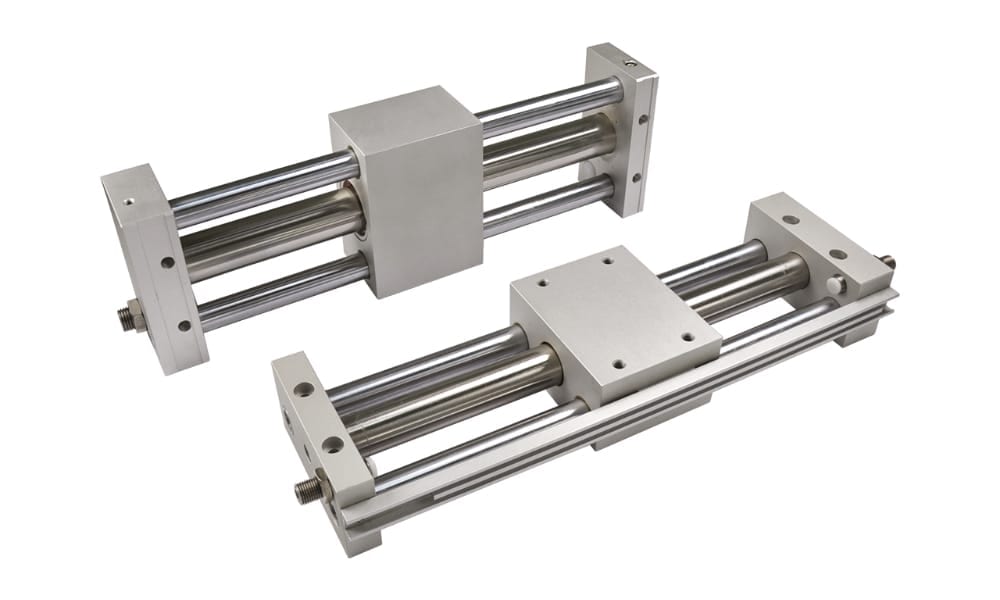

不同。在標準磁性感測氣缸中，活塞磁鐵提供可由外部開關或感測器偵測的磁場。在磁耦合式無桿氣缸中，磁性組件還可能透過密封缸筒將力傳遞給外部滑座。即使兩者都依賴永久磁鐵，耦合力與位置感測仍是不同的工程功能。

不要假設耦合力額定值可以預測開關性能。無桿氣缸可能磁耦合力充足，但感測器安裝錯誤；也可能感測器訊號可靠，滑座卻已機械脫耦。若應用風險有此必要，控制器應將兩者判定為不同故障。

如需了解力的傳遞機制，請參考磁耦合式無桿氣缸的工作原理。如需確認產品幾何與可用感測選項，請以確切的感測器料號檢視無桿氣缸系列。

如何診斷不穩定的開關點？

開關點不穩定是系統症狀。每次只改變一個變數，並記錄接近方向，因為遲滯會使正向與反向結果不同。

我們的團隊發現，最清楚的診斷順序是將感測器 LED、PLC 輸入、活塞位置與工具基準分開視為不同檢查點。如此可避免真正問題只是支架鬆動、輸入接線錯誤，或活塞到位後仍有機構移動時，團隊卻直接更換氣缸。

如果感測器回報的位置穩定，但工具位置不正確，應轉而調查耦合間隙、導軌磨耗、止擋撓曲、負載移動或氣動控制迴路。關於如何區分感測器誤差與整機定位誤差，請參考將回授感測器整合至氣動致動器一文。

投產前應驗證哪些項目？

應把氣缸、磁鐵、感測器、接線、PLC 輸入與機構當成一個完整組件進行試車。安裝時以手動方式掃過偵測區很有幫助，但不能取代帶負載的生產測試。

1. 記錄完整的氣缸與感測器料號。
2. 確認感測器已核准用於該氣缸缸徑、溝槽與內建磁鐵選項。
3. 驗證供電電壓、PNP/NPN 或類比輸出、接頭腳位與 PLC 輸入類型。
4. 讓活塞沿兩個方向緩慢移動，標記 ON 與 OFF 位置。
5. 量測可用工作窗口與方向性遲滯，而不是只記錄一個 LED 位置。
6. 使用實際負載與緩衝設定，在最低及最高生產速度下運轉。
7. 在振動、相鄰氣缸動作，以及正常焊接或馬達循環期間檢查 PLC 訊號。
8. 在相關工作溫度達到熱穩定後重複測試。
9. 確認所感測的活塞位置對應實際滑座、工具或工件基準。
10. 保存最終感測器位置、示教參數、量測結果與驗收限值。

對連續式感測器，應分別記錄解析度、重複精度、線性度、更新率、量測範圍及超出範圍時的行為。如果軸必須在不同位置停止或保持，還需要比例閥、控制器、調校方法與機器驗收測試。只有感測器訊號，並不構成閉迴路定位。

RFQ 應包含哪些資料？

向供應商提供足夠資訊，讓對方能在報價前驗證磁性與電氣相容性。

請索取相容的氣缸／感測器對照表，以及每個標示數值所依據的條件。如果詢價內容只有「0.1 mm 準確度」，應退回要求釐清：它指的是開關重複精度、感測器線性度、活塞位置、滑座位置，還是工件位置？

結論

內部磁鐵設計之所以重要，是因為它決定氣缸安裝式感測器可取得的磁場輪廓與餘量。搭配良好的設計可在指定環境中提供穩定工作窗口或可用的類比響應，但不會把開迴路氣動缸變成精密定位軸。

應將磁鐵、氣缸與感測器視為有文件依據的組合來選型，並分別看待工作範圍、遲滯、重複精度、解析度、線性度與機器準確度。最後，在生產速度、負載、溫度與電氣條件下驗證完整組件。

內部磁鐵設計與位置感測器準確度常見問題

更強的活塞磁鐵一定能提高位置感測器準確度嗎？

不一定。較強的磁鐵可以增加偵測餘量或拓寬開關工作範圍，但不會帶來可預測的位置準確度提升。結果取決於磁鐵幾何、缸筒壁、感測器靈敏度、安裝間隙、溫度與感測器工作原理。

工作範圍與遲滯有何不同？

工作範圍是活塞移動時，離散式氣缸開關維持 ON 的距離。遲滯是運動反向時，開關動作位置與釋放位置之間的差。兩者都必須用確切的氣缸與開關組合檢查。

簧片開關能提供精確的連續活塞位置嗎？

不能。簧片開關在活塞磁鐵進入偵測區時提供離散 ON/OFF 訊號。它可以確認端點或固定區域，但不會回報連續位置。控制器需要量測位置值時，應使用相容的類比感測器、轉換器或編碼器。

0.01 mm 的感測器解析度代表 0.01 mm 的氣缸準確度嗎？

不代表。解析度是感測器可回報的最小位置變化；線性誤差、重複精度、安裝、導向間隙、負載移動、氣動特性與控制性能仍會影響氣缸或機器的最終結果。

焊接設備附近應如何使用磁性氣缸感測器？

先確認外部磁場是 AC 還是 DC，選用經核准可在該環境工作的感測器與氣缸組合，遵循製造商的間距規則，並在實際焊接循環中驗證 PLC 訊號。泛稱的屏蔽磁鐵並不足以作為依據。
