將回授感測器整合至氣動致動器，如何提升自動化精度？

了解為何 0.01 mm 感測器解析度不等於致動器精度，並正確整合回授、PLC 輸入、比例閥、故障邏輯與驗收測試。

4 分鐘閱讀作者： Eric Zhou
分享
氣動致動器整合回授感測器以提升自動化精度的示意圖

將回授感測器整合至氣動致動器，如何提升自動化精度？

將回授感測器整合至氣動致動器，可以用實測位置取代對運動狀態的假設，但不會自動產生精度。只有當感測器量測正確的基準，控制器也能以足夠速度讀取訊號時，機台才會獲得有效控制。閥還必須能修正運動，而帶載軸也必須通過明確的驗收測試。

這項界線十分重要。磁性開關可以確認終端位置，位置傳送器可以回報位移；伺服氣動軸則還需要比例閥與位置控制器。把這三個層級視為可互換，會導致硬體選錯並做出缺乏依據的精度宣稱。

重點摘要

  • 一款 SICK MPS-G 的規格列出 0.01 mm 解析度，但典型線性誤差為 0.3 mm。
  • 開關確認狀態；傳送器量測位置；閉迴路則修正運動。
  • 基準、訊號、更新時間、負載、閥、空氣條件與驗收測試必須一起規定。
  • 感測器解析度絕不等於機台精度。

整合感測器實際改變了什麼？

Festo SDAT-MHS 位置傳送器提供 50 至 160 mm 的五種感測範圍，以及 0-10 V、4-20 mA 或 IO-Link 輸出（Festo SDAT-MHS，2024）。這些介面讓控制器直接觀察活塞運動，而不是根據閥命令或計時器推斷。

氣動致動器回授是代表致動器或其驅動機構實際狀態的電氣量測訊號。該狀態可能是終端位置、位置視窗、連續位移、腔室壓力或其他製程變數。只有在控制器完成比例換算、有效性檢查，並把訊號接入機台邏輯後，資料才真正有用。

這形成三個明確的控制層級：

層級 感測器回報內容 控制器可以證明的項目 單靠此層級無法做到的事
離散確認 終端位置或區域中的開／關狀態 到位、離開、逾時與順序互鎖 無法量測連續位置，也難以可靠辨識運動中的中間狀態。
連續量測 類比或數位位置值 實際位置、視窗、趨勢與變化率 沒有可變輸出與位置迴路，就無法修正運動。
閉迴路運動 位置加上控制器與可變閥 比較目標與實際位置並施加修正 本身無法消除機械順應性、空氣可壓縮性、摩擦或負載擾動。

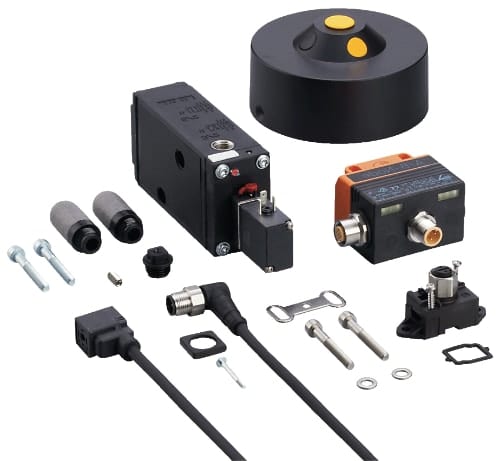

用於建立氣動量測鏈的各式工業回授感測器、接頭與安裝硬體

第一個設計問題不應是「哪個感測器最準確？」而應問機台必須證明什麼。夾具可能只需要一個可靠的終端訊號；夾爪可能需要辨識三種工件狀態；長行程滑台可能需要實測位置；依配方運行的軸則可能需要閉迴路控制。

如需比較磁簧開關、LVDT、磁致伸縮感測器與編碼器，請參考獨立的氣壓缸位置感測指南。本文著重於選定感測層級後的整合工作。

整合邊界：量測製程基準

SICK 為一款 MPS-G 類比氣壓缸感測器規定 50 mm 偵測區，並提醒偏差可能因驅動器而異（SICK MPS-G 說明書，2025）。這項提醒點出整合問題：活塞位置不一定等於製程位置。

製程基準是用來判定作業是否成功的實體特徵位置，可能是活塞、桿端、無桿氣壓缸滑座、導向滑台、夾爪鉗口、夾持面或工裝板。感測器的安裝方式，必須讓量測結果能以所需精度追隨該基準。

外部耦合件打滑時，活塞磁鐵仍可能移動；工裝支架撓曲時，滑座編碼器仍會回報運動；軟質零件尚未完全夾緊前，終端開關也可能先導通。這些訊號都沒有錯，只是各自量測不同的實體位置。

應從工件往回建立回授邊界：

  1. 定義製程結果，例如「工裝板在負載下位於 0.8 mm 視窗內」。
  2. 找出能代表該結果的機械基準。
  3. 列出感測器與該基準之間所有可變形或鬆動的元件。
  4. 判斷 PLC 需要的是狀態、實測位置，還是主動運動修正。
  5. 選擇能證明所需狀態且複雜度最低的感測器。

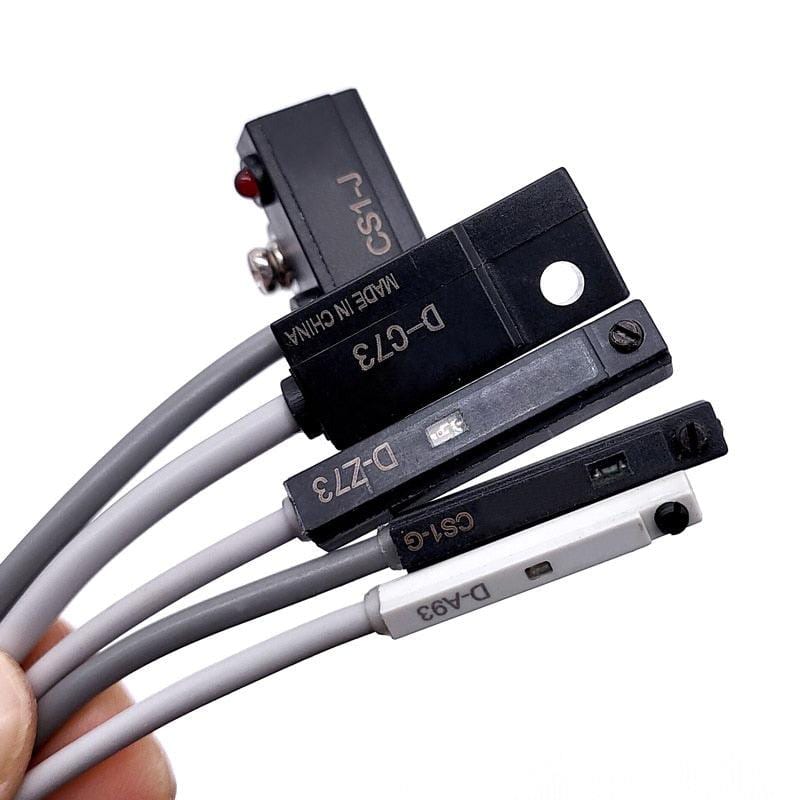

用於氣壓缸終端與區域偵測的磁簧式及固態近接開關

對許多雙位置致動器而言，終端開關仍是正確答案。它們簡單、容易診斷，也便於建立互鎖。只有當製程需要實測位置、多個可調視窗、位移趨勢，或控制迴路的實際值輸入時，連續回授才有充分理由。

回授訊號應如何連接控制器？

Festo SDAT-MHS 資料表列出 IO-Link 最短循環時間 1 ms、12 位元位置製程資料，以及 1 kHz 最高切換頻率（Festo SDAT-MHS，2024）。這些是裝置規格，不是機台反應保證，但也說明介面時序必須納入控制設計。

應從控制器輸入開始，而不是先看線材顏色。確認供電電壓、PNP 或 NPN 邏輯、常開或常閉行為、類比範圍、輸入解析度、掃描或運動工作週期、接頭腳位、診斷位元，以及斷線時的安全值。

訊號類型 控制器要求 適合用途 整合風險
PNP/NPN 離散訊號 相符的數位輸入與共用端 終端、區域與互鎖 極性錯誤、接點彈跳或漏掉脈衝。
0-10 V 類比訊號 範圍與接地正確的電壓輸入 短距離配線、位置趨勢與視窗邏輯 接地位準差或電氣雜訊。
4-20 mA 類比訊號 電流輸入與迴路電源 較長工業配線與斷線偵測 比例換算、迴路電阻或共用端錯誤。
IO-Link 相容主站、IODD 與製程資料映射 位置、設定與診斷 風險包括錯誤連接埠模式、循環時間或位元組映射。
編碼器或絕對式介面 高速輸入或運動輸入 外部滑座或工裝位置 對準不良、計數遺失、歸零錯誤與更新太慢。

類比比例換算必須保留工程單位。如果 4 mA 代表 0 mm、20 mA 代表 160 mm，程式就應將原始輸入換算成毫米、設定合理範圍，並在超出電氣範圍時發出警報。試車期間應同時保存原始值與換算值，較容易區分配線故障與機械故障。

線纜路徑也很重要。低電平類比線或編碼器線應遠離電磁閥線圈、變頻器電纜、焊接迴路與大電流開關。接地與屏蔽應依感測器製造商說明執行。對移動線纜，應連同氣管路徑一起規定彎曲半徑、應力消除、接頭方向與拖鏈等級。

何時回授才會成為閉迴路控制？

Festo 將伺服氣動定位系統定義為三個主要元件：配備位移編碼器的氣壓缸、比例方向閥與位置控制器（Festo 伺服氣動定位，2026）。單有回授只能監控運動；只有控制器根據量測誤差改變輸出時，迴路才真正閉合。

閉迴路位置控制是控制器持續比較目標位置與實測位置，並調整閥命令以縮小誤差。若 PLC 只記錄類比感測器，卻仍以標準伸出／縮回閥驅動，即使畫面顯示到小數點後三位，也只是受監控的開迴路控制。

完整迴路包含：

  1. 目標位置或運動曲線
  2. 位置控制器與誤差計算
  3. 可變閥命令
  4. 比例方向閥
  5. 氣動致動器與負載
  6. 位於正確基準的回授感測器
  7. 到位、逾時與故障邏輯

Festo MPYE 比例方向閥系列提供 100 至 2,000 L/min 流量選項（Festo 比例方向閥，2026）。這個範圍再次提醒我們，閥容量必須配合缸徑、行程、目標時間、管路與壓力。再精細的感測器，也無法補償無法足夠快速充氣或排氣的閥。

已知目標行程時間時，可用氣壓缸流量需求計算器估算所需空氣流量，作為閥與氣管的初步選型依據。最終調校仍取決於實際使用點壓力、排氣限制、負載、摩擦與控制器行為。

專門的伺服氣動定位指南更深入說明閥與控制器選型。邊界必須清楚：感測器提供實際值，但系統架構決定該數值是否會改變運動。

為什麼位置精度需要誤差預算？

一款 SICK MPS-G 類比型號在規定條件下列出 0.01 mm 典型解析度、0.05 mm 典型重複精度與 0.3 mm 典型線性誤差（SICK MPS-G 說明書，2025）。三個數值描述不同特性，沒有任何一項等於完工機台精度。

解析度是感測器可分辨的最小變化；重複精度描述同一條件重複量測時的離散程度；線性誤差則描述整個量測範圍內偏離理想響應的程度。機台定位還包含安裝、導向、負載、閥、壓力、溫度、控制器與量測不確定度。

在承諾公差前，應以誤差預算揭露這些貢獻：

貢獻來源 驗證項目 典型證據
感測器 解析度、重複精度、線性、範圍與更新時間 使用精確料號的資料表。
安裝與基準 支架移動、對準、磁鐵路徑與線纜作用力 檢查並進行靜態比較。
機械 導軌間隙、機架撓曲、耦合打滑與密封摩擦 帶載時用量錶或獨立基準檢查。
氣動 運動壓力、閥死區、管內容積與排氣限制 檢視壓力與命令趨勢。
控制 輸入換算、掃描時間、濾波延遲、調校與到位邏輯 記錄原始與換算後訊號。
製程 負載、速度、方向、停留、溫度與產品接觸 執行帶載驗收測試。

不要在未理解誤差組合方式時，把所有資料表最大值相加後稱為「精度」。有些誤差是系統性的，有些會隨方向改變，有些只在運動時出現。保守的初步總值有助於早期篩選，但驗收測試必須量測組裝完成的軸。

NIST 說明，不同內部特性評估方法會使定位性能比較產生歧義，因此術語與測試條件非常重要（NIST 單軸定位方法，2013）。應分別說明準確度、重複精度、雙向行為、負載、行程、速度、環境與量測不確定度。

應如何試車並驗證氣動軸？

單軸線性定位系統標準 ASME B5.64 首次發布於 2023 年，NIST 將其用途描述為提供定位性能規定與測試指引（NIST AIMS，2026）。氣動整合不必達到計量實驗室的複雜程度，但必須有可重複的驗收方法。

應分層試車，避免一個故障被另一個問題掩蓋：

  1. 電氣檢查：確認料號、供電、腳位、輸入類型、屏蔽、原始計數與斷線行為。
  2. 靜態位置檢查：緩慢移動整個範圍，並在多個位置用獨立基準比較感測器讀值。
  3. 方向檢查：從兩個方向接近相同目標，揭露背隙、遲滯與密封效應。
  4. 動態檢查：以生產速度運轉，記錄目標、實際位置、閥命令、腔室或供氣壓力，以及到位狀態。

上述四項檢查建立可靠訊號鏈後，再驗證應用範圍，以及機台對異常條件的既定反應：

  1. 負載檢查：以最小、額定與最差情況的有效負載或製程力重複測試。
  2. 擾動檢查：在核准範圍內改變供氣壓力與溫度，觀察恢復狀況。
  3. 故障檢查：斷開感測器、強制輸入不合理值、中斷供氣，並驗證機台進入既定安全狀態。
  4. 復歸檢查：測試啟動、供氣恢復、緊急停止復歸與配方切換。

依我們的經驗，最有用的試車趨勢圖包含四條曲線：目標位置、實測位置、閥命令與使用點壓力。只看位置誤差而沒有閥命令，會隱藏調校行為；只看位置誤差而沒有動態壓力，則可能把供氣限制誤判為感測器故障。

測試前先定義通過條件。「定位準確」無法量測；「承載 12 kg、從兩個方向到達 420.0 mm，誤差在 +/-0.8 mm 內，時間 0.9 秒，連續 100 次」才是可量測的要求。數值必須來自實際製程需求，而不是通用感測器表格。

如果實測位置到達太慢，可對照電磁閥反應時間指南與壓降故障排查指南。感測器延遲只是機台總反應時間的一部分。

故障邏輯必須質疑不可能的回授

SICK 的 IO-Link MPS-G 說明書描述最多 16 個切換點，並提供溫度、方向、振動與最大加速度等診斷資料（SICK MPS-G IO-Link，2025）。只有在程式定義有效與無效狀態時，更多資料才會改善診斷。

至少要偵測：

  • 機構不可能同時位於兩端，卻同時出現兩個終端狀態
  • 在允許的逾時前未到達任何終端狀態
  • 類比值低於或高於有效電氣範圍
  • 單次更新中的位置跳變超過物理可達範圍
  • 閥關閉且軸應保持時，位置仍在改變
  • 閥命令改變卻沒有相應運動
  • 發出停止命令後運動仍持續
  • 壓力或命令顯示有運動，感測器值卻凍結
  • 重新啟動後位置超出示教範圍
  • 在目標附近反覆修正或振盪

故障反應取決於風險。包裝分流器可能只需停止局部順序；垂直負載則可能需要煞車、先導式止回閥、機械約束或其他工程防護功能。除非完整安全功能與元件都針對該用途指定，否則不要把標準位置感測器當作安全額定裝置。

濾波也必須有限度。過長的移動平均會讓雜訊值看似穩定，卻延遲控制器需要的訊號。試車期間應記錄未濾波值，保存套用的濾波設定，並依製程視窗驗證感測器、輸入、程式與輸出的總時序。

哪些應用最能受益於回授整合？

Festo 為 SDAT-MHS 列出 50、80、100、125 與 160 mm 感測範圍，並指出壓裝、夾持、鉚接、鎖螺絲及良品／不良品分選等應用（Festo SDAT-MHS，2024）。這些是實測位置任務範例，不代表同一感測器適合所有致動器。

當量測訊號會改變機台決策時，回授整合最有價值：

應用需求 有用的回授 控制動作
確認夾具或閘門 離散終端或位置視窗 允許下一個順序步驟。
在夾爪中辨識零件尺寸 連續短行程位置 分類零件或剔除異常夾持。
監控壓裝或插入行程 位置加上推力或壓力資訊 接受、剔除或停止作業。
停在配方位置 連續外部位置 命令比例閥修正。
偵測漂移或磨損 位置趨勢、循環計數與診斷資料 在故障前安排檢查。
驗證無桿滑座 外部編碼器或滑座基準 確認工裝位置，而不只是活塞位置。

同樣重要的是辨識不適合的情況。靠硬擋塊定位的雙位置氣壓缸可能只需要兩個開關；微米級量測軸、高度變動負載或要求嚴格的路徑曲線，則可能更適合電動伺服。可使用氣動與電動精度指南比較完整的公差、速度、負載、環境、能源與維護要求。

商業效益不應依賴「不良率降低 75%」或「六個月回收」等通用宣稱。先量測基準不良率、停機時間、換線時間、人工檢查與維護事件，再於試車後比較相同指標。如果回授訊號沒有改變決策，也未避免有記錄的損失，它可能只是沒有營運價值的儀表資料。

哪些詢價資料可以避免整合不相符？

Festo 為其伺服氣動定位系統列出 100 至 2,000 mm 的位移編碼器行程（Festo 伺服氣動定位，2026）。範圍廣不代表可以省略應用資料；行程、基準、負載、時序、介面、閥與驗收條件仍應放在同一份詢價資料中。

請提供：

詢價欄位 應提供內容
運動 致動器、缸徑、行程、方向、目標與行程時間。
負載 移動質量、作用力、偏置與導向配置。
基準 活塞、活塞桿、滑座、工裝、鉗口或工件基準。
回授用途 終端、區域、量測、趨勢或閉迴路。
所需結果 公差、重複精度、方向、停留、循環次數與測試方法。
控制器 控制器型號與可用輸入介面。
閥 功能、命令、流量與排氣路徑。
空氣 動態壓力、空氣品質、氣管內徑與長度。
環境 溫度、沖洗、粉塵、油、振動、電場與 EMC。
線纜 長度、接頭、運動方式與拖鏈等級。
故障狀態 斷線、錯誤資料、失去供氣或未到位時的反應。

不要只提供「精度 +/-0.1 mm」。應說明位置量測點、接近方向、負載與速度、循環次數，以及使用的參考儀器。這些細節會決定供應商報價的是感測器、受監控致動器，還是完整伺服氣動軸。

氣動致動器回授感測器常見問題

Festo 將位置傳送器定位在簡單近接開關與位移編碼器之間；一款 SICK MPS-G 則可提供最多 16 個 IO-Link 切換點（Festo，2024；SICK，2025）。以下答案區分實務自動化專案中的感測、量測與控制。

可以為既有氣動致動器加裝回授感測器嗎？

通常可以。改裝方式可能是磁性氣壓缸開關、安裝於槽內的位置傳送器、外部近接感測器，或裝在導向機構上的編碼器。應先確認活塞磁鐵、感測器槽、行程、安裝空間、控制器輸入、線纜路徑與製程基準。若工裝位置比活塞位置重要，外部感測器可能更合適。

0.01 mm 感測器解析度代表 0.01 mm 致動器精度嗎？

不代表。一款 SICK MPS-G 列出的典型解析度為 0.01 mm、典型重複精度為 0.05 mm、典型線性誤差為 0.3 mm。完整軸還包含安裝、導軌間隙、機架撓曲、閥行為、氣壓、負載、溫度、控制器時序與量測不確定度。必須在負載下驗證組裝完成的機台。

應選擇符合控制器、線纜環境、診斷與時序要求的介面。0-10 V 訊號簡單，但容易受接地位準差影響；4-20 mA 迴路適合許多工業配線，也能發現斷線；IO-Link 可增加設定與診斷功能，但需要相容主站及正確製程資料映射。

標準 PLC 與開關閥能提供閉迴路定位嗎？

PLC 可以讀取位置，但標準伸出／縮回閥通常無法連續計量修正流量。閉迴路定位一般需要位置控制器或合適的控制工作，加上比例方向閥。簡單開關策略可在硬擋塊或固定區域間分度，但不等同伺服氣動運動迴路。

試車期間應記錄什麼？

記錄目標位置、實測位置、原始感測器輸入、換算後工程值、閥命令、動態壓力、負載、方向、行程時間、到位延遲與故障狀態。在整個工作範圍內並從兩個方向重複測試。感測器料號、設定、軟體比例、濾波與最終安裝位置，也應隨機台記錄保存。

核准設計前應完成什麼？

NIST 指出，不同定位測試方法會產生歧義；ASME B5.64 則於 2023 年發布，以改善單軸性能規定與測試（NIST，2026）。核准前，應明確界定回授邊界、驗收方法與故障反應，讓另一位工程師也能重現。

從機台決策開始，選定基準與感測層級，匹配電氣介面，並依運動需求選定閥與氣路。建立誤差預算，再以實際負載、速度、壓力與環境驗證組裝完成的軸。只有故障與復歸測試都通過，專案才算完成。

如需應用審查，請透過技術聯絡頁面提交致動器型號、行程、負載、目標位置、控制器 I/O、閥資料、動態壓力、環境、圖面與驗收標準。

Eric Zhou 以控制整合角度編寫本指南。如需了解本技術資料庫背後的公司與工程背景，請參閱關於倍拓氣動。
