Tích hợp cảm biến phản hồi với bộ truyền động khí nén thay thế chuyển động giả định bằng vị trí đo được. Tuy nhiên, cảm biến không tự tạo ra độ chính xác. Máy chỉ kiểm soát hữu ích khi cảm biến đo đúng chuẩn tham chiếu, bộ điều khiển đọc tín hiệu đủ nhanh, van có thể hiệu chỉnh chuyển động và trục mang tải vượt qua phép thử nghiệm thu đã xác định.
Ranh giới này rất quan trọng. Công tắc từ xác nhận điểm cuối. Bộ phát vị trí báo độ dịch chuyển. Trục servo khí nén còn cần van tỷ lệ và bộ điều khiển vị trí. Xem ba cấp độ này là tương đương sẽ dẫn đến phần cứng sai và tuyên bố độ chính xác không có cơ sở.
Điểm chính cần ghi nhớ
- Một mẫu SICK MPS-G có độ phân giải 0.01 mm nhưng sai số tuyến tính điển hình 0.3 mm.
- Công tắc xác nhận trạng thái; bộ phát đo vị trí; vòng kín hiệu chỉnh chuyển động.
- Phải chỉ định đồng thời chuẩn đo, tín hiệu, thời gian cập nhật, tải, van, điều kiện khí và phép thử nghiệm thu.
- Độ phân giải cảm biến không bao giờ đồng nghĩa với độ chính xác của máy.
Tích hợp cảm biến thực sự thay đổi điều gì?
Bộ phát vị trí Festo SDAT-MHS có năm dải đo từ 50 đến 160 mm và đầu ra 0-10 V, 4-20 mA hoặc IO-Link (Festo SDAT-MHS, 2024). Các giao diện này cho phép bộ điều khiển quan sát chuyển động piston thay vì suy đoán từ lệnh van hoặc bộ định thời.
Phản hồi bộ truyền động khí nén là tín hiệu điện đo được, đại diện cho trạng thái vật lý của bộ truyền động hoặc cơ cấu được dẫn động. Trạng thái có thể là điểm cuối, cửa sổ vị trí, độ dịch chuyển liên tục, áp suất buồng hoặc biến quá trình khác. Tín hiệu chỉ hữu ích sau khi bộ điều khiển quy đổi, kiểm tra tính hợp lệ và liên kết nó với logic máy.
Điều đó tạo ra ba cấp điều khiển khác nhau:
| Cấp độ | Cảm biến báo gì | Bộ điều khiển chứng minh được gì | Không thể tự làm gì |
|---|---|---|---|
| Xác nhận rời rạc | Trạng thái bật/tắt tại điểm cuối hoặc vùng | Đã đến, đã rời, quá thời gian, liên động trình tự | Không đo được vị trí liên tục hoặc nhận biết chắc chắn trạng thái trung gian khi đang chạy. |
| Đo liên tục | Giá trị vị trí analog hoặc số | Vị trí thực, cửa sổ, xu hướng, tốc độ thay đổi | Không hiệu chỉnh chuyển động nếu thiếu đầu ra biến đổi và vòng vị trí. |
| Chuyển động vòng kín | Vị trí cùng bộ điều khiển và van biến đổi | So sánh mục tiêu với vị trí thực và áp dụng hiệu chỉnh | Không tự loại bỏ độ đàn hồi cơ khí, tính nén của khí, ma sát hay nhiễu tải. |
Câu hỏi đầu tiên không phải “cảm biến nào chính xác nhất?” mà là máy phải chứng minh điều gì. Kẹp có thể chỉ cần một tín hiệu cuối đáng tin cậy. Bộ kẹp có thể cần phân biệt ba trạng thái vật. Xe trượt hành trình dài có thể cần vị trí đo. Trục theo công thức sản phẩm có thể cần điều khiển vòng kín.
Để so sánh đầy đủ công tắc reed, LVDT, cảm biến từ giảo và encoder, xem hướng dẫn cảm biến vị trí xi lanh khí nén. Bài này tập trung vào công việc tích hợp sau khi đã chọn cấp cảm biến.
Ranh giới tích hợp: đo đúng chuẩn của quy trình
SICK quy định vùng phát hiện 50 mm cho một cảm biến xi lanh analog MPS-G và cảnh báo sai lệch có thể xuất hiện tùy bộ truyền động (hướng dẫn SICK MPS-G, 2025). Cảnh báo này nêu đúng vấn đề: vị trí piston không phải lúc nào cũng là vị trí quy trình.
Chuẩn quy trình là đặc trưng vật lý có vị trí quyết định thao tác thành công hay không. Đó có thể là piston, đầu cần, bàn trượt xi lanh không cần, xe trượt có dẫn hướng, hàm kẹp, mặt kẹp hoặc tấm dụng cụ. Lắp cảm biến sao cho phép đo bám đủ sát chuẩn này để đưa ra quyết định yêu cầu.
Nam châm piston có thể di chuyển trong khi khớp nối ngoài bị trượt. Encoder xe trượt có thể báo chuyển động trong khi giá dụng cụ bị uốn. Công tắc cuối có thể bật trước khi chi tiết mềm được kẹp đủ. Không tín hiệu nào sai; chúng chỉ đo các điểm vật lý khác nhau.
Xây dựng ranh giới phản hồi từ chi tiết trở ngược:
- Xác định kết quả quy trình, ví dụ “tấm dụng cụ nằm trong cửa sổ 0.8 mm dưới tải”.
- Xác định chuẩn cơ khí đại diện cho kết quả đó.
- Liệt kê mọi phần tử đàn hồi hoặc có độ rơ giữa cảm biến và chuẩn.
- Quyết định PLC cần trạng thái, vị trí đo hay hiệu chỉnh chuyển động chủ động.
- Chọn cảm biến ít phức tạp nhất nhưng chứng minh được trạng thái cần thiết.

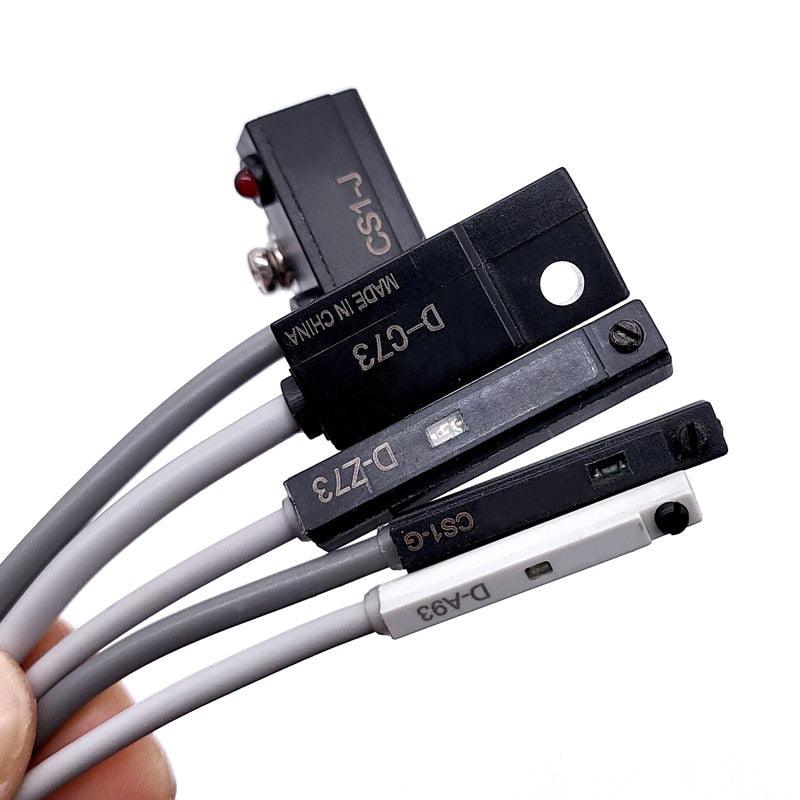

Công tắc cuối vẫn là lựa chọn đúng cho nhiều bộ truyền động hai vị trí. Chúng đơn giản, dễ chẩn đoán và dễ liên động. Phản hồi liên tục chỉ hợp lý khi quy trình cần vị trí đo, nhiều cửa sổ điều chỉnh được, xu hướng dịch chuyển hoặc giá trị thực cho vòng điều khiển.

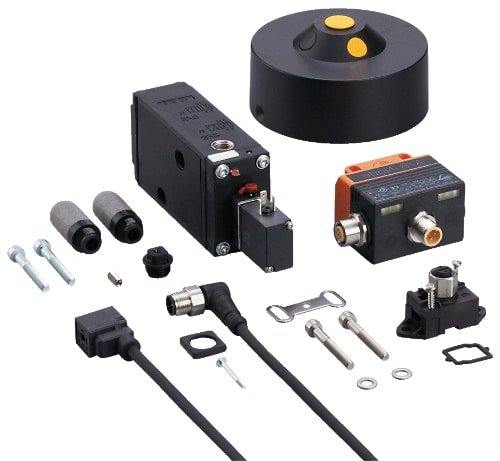

Kết nối phản hồi với bộ điều khiển như thế nào?
Datasheet Festo SDAT-MHS nêu chu kỳ IO-Link tối thiểu 1 ms, dữ liệu vị trí 12 bit và tần số đóng cắt tối đa 1 kHz (Festo SDAT-MHS, 2024). Đây là thông số thiết bị, không phải thời gian đáp ứng được bảo đảm của máy, nhưng cho thấy thời gian giao diện phải nằm trong thiết kế điều khiển.
Bắt đầu từ ngõ vào bộ điều khiển, không phải màu dây. Xác nhận điện áp cấp, logic PNP/NPN, thường mở/thường đóng, dải analog, độ phân giải ngõ vào, chu kỳ quét hoặc tác vụ chuyển động, sơ đồ chân, bit chẩn đoán và giá trị an toàn khi đứt dây.
| Loại tín hiệu | Yêu cầu bộ điều khiển | Phù hợp | Rủi ro tích hợp |
|---|---|---|---|
| Rời rạc PNP/NPN | Ngõ vào số và chân chung tương thích | Điểm cuối, vùng, liên động | Sai cực tính, dội hoặc bỏ lỡ xung. |
| Analog 0-10 V | Ngõ vào điện áp đúng dải và nối đất | Cáp ngắn, xu hướng vị trí, logic cửa sổ | Lệch đất hoặc nhiễu điện. |
| Analog 4-20 mA | Ngõ vào dòng và nguồn vòng | Đường cáp công nghiệp dài, phát hiện đứt dây | Quy đổi, điện trở vòng hoặc lỗi chân chung. |
| IO-Link | Master tương thích, IODD, ánh xạ dữ liệu | Vị trí kèm cấu hình và chẩn đoán | Sai chế độ cổng, chu kỳ hoặc ánh xạ byte. |
| Encoder/giao diện tuyệt đối | Ngõ vào tốc độ cao hoặc motion | Vị trí xe trượt hoặc dụng cụ ngoài | Sai căn chỉnh, mất xung, lỗi homing, cập nhật chậm. |
Quy đổi analog phải giữ đơn vị kỹ thuật. Nếu 4 mA là 0 mm và 20 mA là 160 mm, chương trình phải đổi giá trị thô sang milimét, đặt giới hạn hợp lý và báo động ngoài dải. Lưu cả giá trị thô lẫn giá trị quy đổi khi chạy thử để phân biệt lỗi dây với lỗi cơ khí.
Định tuyến cáp cũng quan trọng. Đặt dây analog mức thấp hoặc encoder xa cuộn solenoid, cáp biến tần, mạch hàn và chuyển mạch dòng lớn. Tuân thủ hướng dẫn nối đất, chống nhiễu của nhà sản xuất. Với cáp di động, quy định bán kính uốn, giảm lực kéo, hướng đầu nối và cấp dùng trong xích dẫn cáp cùng với tuyến ống khí nén.
Khi nào phản hồi trở thành điều khiển vòng kín?
Festo định nghĩa hệ định vị servo khí nén gồm ba phần chính: xi lanh có bộ mã hóa dịch chuyển, van phân phối tỷ lệ và bộ điều khiển vị trí (Festo Servo-Pneumatic Positioning, 2026). Phản hồi chỉ giám sát chuyển động; vòng chỉ khép kín khi bộ điều khiển thay đổi đầu ra theo sai lệch đo được.
Điều khiển vị trí vòng kín nghĩa là bộ điều khiển liên tục so sánh vị trí mục tiêu với vị trí đo và điều chỉnh lệnh van để giảm sai lệch. PLC ghi lại cảm biến analog nhưng vẫn điều khiển van tiến/lùi tiêu chuẩn là điều khiển vòng hở có giám sát, dù màn hình hiển thị ba chữ số thập phân.
Vòng hoàn chỉnh gồm:
- Vị trí mục tiêu hoặc biên dạng chuyển động
- Bộ điều khiển vị trí và phép tính sai lệch
- Lệnh van biến đổi
- Van phân phối tỷ lệ
- Bộ truyền động khí nén và tải
- Cảm biến phản hồi tại đúng chuẩn
- Logic vào vị trí, quá thời gian và lỗi
Festo công bố các mức lưu lượng 100 đến 2,000 L/min cho dòng van phân phối tỷ lệ MPYE (Festo Proportional Directional Valves, 2026). Công suất van phải phù hợp đường kính, hành trình, thời gian mục tiêu, ống và áp suất. Cảm biến tốt không bù được van không thể nạp/xả buồng đủ nhanh.
Khi biết thời gian hành trình, ước tính nhu cầu khí bằng Công cụ tính lưu lượng xi lanh. Dùng kết quả để sơ tuyển van và ống; tinh chỉnh cuối vẫn phụ thuộc áp suất tại điểm sử dụng, hạn chế xả, tải, ma sát và hành vi điều khiển thực.
Hướng dẫn định vị servo khí nén trình bày sâu hơn về van và bộ điều khiển. Cảm biến cung cấp giá trị thực, còn kiến trúc hệ thống quyết định giá trị đó có thay đổi chuyển động hay không.
Vì sao độ chính xác vị trí cần ngân sách sai số?
Một mẫu SICK MPS-G analog công bố độ phân giải điển hình 0.01 mm, độ lặp lại 0.05 mm và sai số tuyến tính 0.3 mm trong điều kiện chỉ định (hướng dẫn SICK MPS-G, 2025). Ba số mô tả ba đặc tính khác nhau và không số nào bằng độ chính xác của máy hoàn chỉnh.
Độ phân giải là thay đổi nhỏ nhất cảm biến nhận biết. Độ lặp lại là độ phân tán khi đo cùng điều kiện nhiều lần. Sai số tuyến tính là độ lệch khỏi đáp ứng lý tưởng trên dải đo. Định vị máy còn bao gồm lắp đặt, dẫn hướng, tải, van, áp suất, nhiệt độ, điều khiển và độ không đảm bảo đo.
Dùng ngân sách sai số để làm rõ các yếu tố trước khi cam kết dung sai:
| Yếu tố | Cần xác minh | Bằng chứng điển hình |
|---|---|---|
| Cảm biến | Độ phân giải, lặp lại, tuyến tính, dải, thời gian cập nhật | Datasheet đúng mã hàng. |
| Lắp và chuẩn | Chuyển động giá, căn chỉnh, đường nam châm, lực cáp | Kiểm tra và so sánh tĩnh. |
| Cơ khí | Độ rơ dẫn hướng, uốn khung, trượt khớp nối, ma sát phớt | Đồng hồ so hoặc chuẩn độc lập dưới tải. |
| Khí nén | Áp suất động, vùng chết van, thể tích ống, hạn chế xả | Biểu đồ áp suất và lệnh. |
| Điều khiển | Quy đổi ngõ vào, thời gian quét, trễ lọc, tinh chỉnh, logic vào vị trí | Ghi tín hiệu thô và quy đổi. |
| Quy trình | Tải, tốc độ, hướng, thời gian giữ, nhiệt độ, tiếp xúc sản phẩm | Thử nghiệm thu có tải. |
Không cộng mọi giá trị cực đại trong datasheet rồi gọi tổng là “độ chính xác” nếu chưa hiểu cách các sai số kết hợp. Một số sai số có tính hệ thống, một số thay đổi theo hướng, số khác chỉ xuất hiện khi chuyển động. Tổng sàng lọc bảo thủ hữu ích ở thiết kế sớm, nhưng thử nghiệm thu phải đo trục đã lắp hoàn chỉnh.
NIST giải thích rằng các phương pháp đặc tính hóa nội bộ khác nhau gây mơ hồ khi so sánh hiệu năng định vị, nên thuật ngữ và điều kiện thử rất quan trọng (NIST Single-Axis Positioning Methods, 2013). Hãy nêu riêng độ chính xác, độ lặp lại, hành vi hai chiều, tải, hành trình, tốc độ, môi trường và độ không đảm bảo đo.
Chạy thử và xác minh trục như thế nào?
ASME B5.64 cho hệ định vị tuyến tính một trục được xuất bản lần đầu năm 2023; NIST mô tả mục đích là hướng dẫn quy định và thử hiệu năng định vị (NIST AIMS, 2026). Tích hợp khí nén không cần độ phức tạp của phòng đo lường nhưng phải có phương pháp nghiệm thu lặp lại được.
Chạy thử theo từng lớp để một lỗi không che lỗi khác:
- Kiểm tra điện: xác minh mã hàng, nguồn, sơ đồ chân, loại ngõ vào, shield, số đếm thô và hành vi đứt dây.
- Kiểm tra vị trí tĩnh: di chuyển chậm qua dải và so cảm biến với chuẩn độc lập tại nhiều điểm.
- Kiểm tra hướng: tiếp cận cùng mục tiêu từ hai hướng để lộ độ rơ, trễ và ảnh hưởng phớt.
- Kiểm tra động: chạy ở tốc độ sản xuất và ghi mục tiêu, vị trí thực, lệnh van, áp suất buồng/nguồn và trạng thái vào vị trí.
Sau khi bốn kiểm tra trên xác lập chuỗi tín hiệu đáng tin cậy, xác minh phạm vi ứng dụng và phản ứng máy trước điều kiện bất thường:
- Kiểm tra tải: lặp lại với tải nhỏ nhất, danh định và xấu nhất.
- Kiểm tra nhiễu: thay đổi áp suất cấp và nhiệt độ trong dải cho phép rồi quan sát phục hồi.
- Kiểm tra lỗi: ngắt cảm biến, ép giá trị phi lý, ngắt khí và xác minh máy về trạng thái an toàn đã định.
- Kiểm tra khôi phục: thử khởi động, cấp lại khí, phục hồi sau dừng khẩn và đổi công thức.
Theo kinh nghiệm của chúng tôi, biểu đồ chạy thử hữu ích nhất có bốn đường: vị trí mục tiêu, vị trí đo, lệnh van và áp suất tại điểm sử dụng. Sai lệch vị trí không có lệnh van sẽ che hành vi tinh chỉnh; thiếu áp suất động dễ khiến hạn chế nguồn khí bị hiểu nhầm là lỗi cảm biến.
Định nghĩa điều kiện đạt trước khi thử. “Định vị chính xác” không đo được. “Đạt 420.0 mm trong khoảng +/-0.8 mm sau 0.9 giây, mang 12 kg, từ cả hai hướng, trong 100 chu kỳ” là đo được. Các số phải đến từ yêu cầu quy trình thật, không phải bảng cảm biến chung.
Nếu vị trí đo đến muộn, so với hướng dẫn thời gian đáp ứng van điện từ và hướng dẫn xử lý sụt áp. Trễ cảm biến chỉ là một phần của tổng thời gian đáp ứng máy.
Logic lỗi phải nghi ngờ phản hồi bất khả thi
Hướng dẫn IO-Link SICK MPS-G mô tả tối đa 16 điểm chuyển mạch cùng dữ liệu chẩn đoán như nhiệt độ, hướng, rung và gia tốc cực đại (SICK MPS-G IO-Link, 2025). Dữ liệu nhiều hơn chỉ cải thiện chẩn đoán khi chương trình quy định trạng thái hợp lệ và không hợp lệ.
Tối thiểu phải phát hiện:
- Hai trạng thái cuối cùng lúc bật trong khi cơ cấu không thể ở cả hai
- Không đạt điểm cuối nào trước thời gian cho phép
- Giá trị analog thấp hơn hoặc cao hơn dải điện hợp lệ
- Bước nhảy vị trí lớn hơn khả năng vật lý trong một lần cập nhật
- Vị trí thay đổi khi van đóng và trục phải giữ
- Lệnh van thay đổi nhưng không có chuyển động tương ứng
- Chuyển động tiếp tục sau lệnh dừng
- Giá trị cảm biến đứng yên khi áp suất hoặc lệnh cho thấy đang chuyển động
- Vị trí ngoài dải đã dạy sau khi khởi động lại
- Hiệu chỉnh lặp lại hoặc dao động quanh mục tiêu
Phản ứng lỗi phụ thuộc rủi ro. Bộ chuyển hướng đóng gói có thể dừng trình tự cục bộ. Tải đứng có thể cần phanh, van một chiều điều khiển pilot, khóa cơ khí hoặc chức năng bảo vệ đã thiết kế khác. Không dùng cảm biến vị trí tiêu chuẩn như thiết bị an toàn nếu toàn bộ chức năng và thành phần chưa được quy định đúng cấp an toàn.
Bộ lọc cũng cần giới hạn. Trung bình trượt dài có thể làm giá trị nhiễu trông ổn định nhưng trì hoãn tín hiệu cần cho bộ điều khiển. Ghi giá trị chưa lọc khi chạy thử, lưu thông số lọc và xác minh tổng thời gian cảm biến, ngõ vào, chương trình và ngõ ra so với cửa sổ quy trình.
Ứng dụng nào hưởng lợi nhiều nhất từ tích hợp phản hồi?
Festo công bố các dải đo 50, 80, 100, 125 và 160 mm cho SDAT-MHS, với ứng dụng như ép, kẹp, tán, vặn vít và phân loại tốt/xấu (Festo SDAT-MHS, 2024). Đây là ví dụ nhiệm vụ đo vị trí, không chứng minh một cảm biến phù hợp mọi bộ truyền động.
Tích hợp phản hồi hữu ích nhất khi tín hiệu đo làm thay đổi quyết định máy:
| Nhu cầu ứng dụng | Phản hồi hữu ích | Hành động điều khiển |
|---|---|---|
| Xác nhận kẹp hoặc cửa | Điểm cuối hoặc cửa sổ rời rạc | Cho phép bước trình tự tiếp theo. |
| Phân biệt kích thước vật trong bộ kẹp | Vị trí liên tục hành trình ngắn | Phân loại hoặc loại bỏ kẹp bất thường. |
| Giám sát hành trình ép/lắp | Vị trí kèm bối cảnh lực hoặc áp suất | Chấp nhận, loại hoặc dừng thao tác. |
| Dừng ở vị trí theo công thức | Vị trí ngoài liên tục | Ra lệnh hiệu chỉnh van tỷ lệ. |
| Phát hiện trôi hoặc mòn | Xu hướng vị trí, số chu kỳ, dữ liệu chẩn đoán | Lên lịch kiểm tra trước hỏng. |
| Xác minh xe trượt không cần | Encoder ngoài hoặc chuẩn xe trượt | Xác nhận vị trí dụng cụ, không chỉ piston. |
Ứng dụng yếu cũng cần được nhận diện. Xi lanh hai vị trí dựa vào chặn cứng có thể chỉ cần hai công tắc. Trục đo cấp micromet, tải biến đổi lớn hoặc biên dạng đường đi khắt khe có thể phù hợp servo điện hơn. So sánh toàn bộ dung sai, tốc độ, tải, môi trường, năng lượng và bảo trì bằng hướng dẫn độ chính xác khí nén và điện.
Không xây dựng hiệu quả kinh doanh từ tuyên bố chung như “giảm 75% hàng lỗi” hoặc “hoàn vốn sáu tháng”. Đo tỷ lệ lỗi, dừng máy, thời gian chuyển đổi, kiểm tra thủ công và sự kiện bảo trì trước đó; so cùng chỉ số sau chạy thử. Nếu tín hiệu không thay đổi quyết định hoặc ngăn tổn thất đã ghi nhận, nó có thể chỉ là đo lường không tạo giá trị vận hành.
Dữ liệu RFQ nào giúp tránh sai lệch tích hợp?
Festo công bố chiều dài hành trình bộ mã hóa từ 100 đến 2,000 mm cho hệ định vị servo khí nén (Festo Servo-Pneumatic Positioning, 2026). Dải rộng không thay thế dữ liệu ứng dụng. Hành trình, chuẩn, tải, thời gian, giao diện, van và điều kiện nghiệm thu phải nằm trong cùng RFQ.
Hãy gửi:
| Trường RFQ | Nội dung cung cấp |
|---|---|
| Chuyển động | Bộ truyền động, đường kính, hành trình, hướng, mục tiêu và thời gian hành trình. |
| Tải | Khối lượng di chuyển, lực, độ lệch tâm và bố trí dẫn hướng. |
| Chuẩn | Piston, cần, xe trượt, dụng cụ, hàm hoặc chuẩn chi tiết. |
| Nhiệm vụ phản hồi | Điểm cuối, vùng, phép đo, xu hướng hoặc vòng kín. |
| Kết quả yêu cầu | Dung sai, lặp lại, hướng, giữ, chu kỳ và phương pháp thử. |
| Bộ điều khiển | Mã bộ điều khiển và giao diện ngõ vào có sẵn. |
| Van | Chức năng, lệnh, lưu lượng và đường xả. |
| Khí | Áp suất động, chất lượng khí, đường kính trong và chiều dài ống. |
| Môi trường | Nhiệt độ, rửa, bụi, dầu, rung, trường điện và EMC. |
| Cáp | Chiều dài, đầu nối, chuyển động và cấp xích dẫn cáp. |
| Trạng thái lỗi | Phản ứng với đứt dây, dữ liệu xấu, mất khí hoặc không đạt vị trí. |
Không chỉ gửi “độ chính xác +/-0.1 mm”. Hãy nêu đo vị trí ở đâu, tiếp cận từ hướng nào, dưới tải/tốc độ nào, bao nhiêu chu kỳ và bằng dụng cụ tham chiếu gì. Các chi tiết quyết định nhà cung cấp đang báo một cảm biến, bộ truyền động có giám sát hay trục servo khí nén hoàn chỉnh.
Câu hỏi thường gặp về cảm biến phản hồi bộ truyền động khí nén
Festo xếp bộ phát vị trí giữa công tắc tiệm cận đơn giản và bộ mã hóa dịch chuyển, trong khi một SICK MPS-G có thể cung cấp tối đa 16 điểm IO-Link (Festo, 2024; SICK, 2025). Các câu trả lời sau phân biệt cảm nhận, đo lường và điều khiển.
Có thể bổ sung cảm biến phản hồi cho bộ truyền động khí nén hiện có không?
Thường là có. Nâng cấp có thể dùng công tắc từ xi lanh, bộ phát vị trí gắn rãnh, cảm biến tiệm cận ngoài hoặc encoder trên cơ cấu dẫn hướng. Trước tiên xác nhận nam châm piston, rãnh cảm biến, hành trình, không gian lắp, ngõ vào điều khiển, tuyến cáp và chuẩn quy trình. Cảm biến ngoài có thể tốt hơn khi vị trí dụng cụ quan trọng hơn piston.
Độ phân giải cảm biến 0.01 mm có nghĩa độ chính xác bộ truyền động 0.01 mm không?
Không. Một SICK MPS-G công bố độ phân giải điển hình 0.01 mm, độ lặp lại 0.05 mm và sai số tuyến tính 0.3 mm. Trục hoàn chỉnh còn có lắp đặt, độ rơ dẫn hướng, uốn khung, hành vi van, áp suất khí, tải, nhiệt độ, thời gian điều khiển và độ không đảm bảo đo. Phải xác minh máy đã lắp dưới tải.
Nên dùng 0-10 V, 4-20 mA hay IO-Link?
Chọn giao diện phù hợp bộ điều khiển, môi trường cáp, chẩn đoán và thời gian. 0-10 V đơn giản nhưng nhạy với lệch đất. Vòng 4-20 mA phù hợp nhiều đường cáp công nghiệp và phát hiện đứt dây. IO-Link bổ sung cấu hình và chẩn đoán nhưng cần master tương thích và ánh xạ đúng.
PLC tiêu chuẩn và van bật/tắt có định vị vòng kín được không?
PLC có thể đọc vị trí, nhưng van tiến/lùi tiêu chuẩn thường không thể định lượng hiệu chỉnh liên tục. Định vị vòng kín thường cần tác vụ điều khiển vị trí phù hợp và van phân phối tỷ lệ. Chiến lược bật/tắt đơn giản có thể chạy giữa chặn cứng hoặc vùng cố định nhưng không tương đương vòng servo khí nén.
Cần ghi gì khi chạy thử?
Ghi vị trí mục tiêu, vị trí đo, tín hiệu thô và quy đổi, lệnh van, áp suất động, tải, hướng, thời gian hành trình, trễ vào vị trí và trạng thái lỗi. Lặp lại trên dải làm việc và từ hai hướng. Lưu mã cảm biến, cài đặt, quy đổi phần mềm, bộ lọc và vị trí lắp cuối cùng trong hồ sơ máy.
Cần làm gì trước khi phê duyệt thiết kế?
NIST lưu ý các phương pháp thử định vị khác nhau tạo mơ hồ, còn ASME B5.64 được công bố năm 2023 để cải thiện quy định và thử hiệu năng một trục (NIST, 2026). Trước phê duyệt, hãy làm rõ ranh giới phản hồi, phương pháp nghiệm thu và phản ứng lỗi để kỹ sư khác có thể lặp lại.
Bắt đầu từ quyết định máy. Chọn chuẩn và cấp cảm biến. Ghép đúng giao diện điện. Chọn van và đường khí cho chuyển động. Lập ngân sách sai số, rồi xác minh trục đã lắp dưới tải, tốc độ, áp suất và môi trường thực. Chỉ đóng dự án sau khi thử lỗi và khôi phục đều đạt.
Để được rà soát ứng dụng, gửi mã bộ truyền động, hành trình, tải, vị trí mục tiêu, I/O điều khiển, dữ liệu van, áp suất động, môi trường, bản vẽ và tiêu chí nghiệm thu qua trang liên hệ kỹ thuật.
Eric Zhou biên soạn hướng dẫn này từ góc nhìn tích hợp điều khiển. Xem Giới thiệu về Bepto Khí nén để biết nền tảng công ty và kỹ thuật của thư viện này.
