如何在自動化機械中正確配置氣動配管，以確保最佳性能與可靠度？
配置氣動配管時，應先區分固定管路與移動管路，依壓力、溫度、環境及運動條件選擇確切管材，並讓每一處彎曲都大於適用的製造商限制。移動氣管必須有受控路徑與適當的中性長度，並避開磨耗、熱源、切屑、夾傷點及施加在接頭上的負載。最後，讓完整機械循環運轉，一面觀察管路，一面量測尖峰需求時的壓力。氣動配管路徑設計同時是機械運動與壓縮空氣流動問題。外觀整齊的管路，仍可能扭轉接頭、在拖鏈中被壓扁，或使致動器供氣不足。
重點摘要
- 採用氣管製造商公布的彎曲半徑；某款 6 mm Festo 氣管規定最小半徑 12 mm、流量相關半徑 26.5 mm。
- 讓移動氣管在無拉力、扭轉、纏繞或不受控摩擦的情況下自由移動。
- 在每一種機械狀態與尖峰流量事件中驗證最終路徑。
配置氣動配管前必須先定義哪些條件？
ISO 4414:2010 的氣動系統安全原則涵蓋設計、組裝、安裝、操作與維護（ISO 4414，2021 年確認）。規劃路徑時，應記錄每一種機械狀態，而不是只在兩個氣口之間畫出最短直線。生產、設定、清潔、故障與維修期間，管路都必須保持可接受狀態。
選擇管夾或拖鏈前，先建立配管輸入表。記錄管材、外徑與內徑、工作壓力、溫度範圍、流體、化學品暴露、潔淨度要求、阻燃特性，以及產品是否核准用於靜態或動態工況。迴路額定值由氣管、接頭、閥與環境條件中的最低限制決定。
哪些機構可能移入這條路徑？
接著建立機械路徑圖：
- 標出固定氣口、移動氣口、軸的完整行程、旋轉、加速度與停留位置。
- 加入防護罩、門、治具更換區、產品動線、電纜束、冷卻液噴濺、熱表面、銳利邊緣與落屑區。
- 辨識核准的能源隔離點、排氣路徑、重力負載，以及在隔離供氣後仍可能保留危險能量的致動器或蓄壓器。
- 定義同時流量需求最高時所需的致動器壓力與動作時間。
- 保留維修空間。

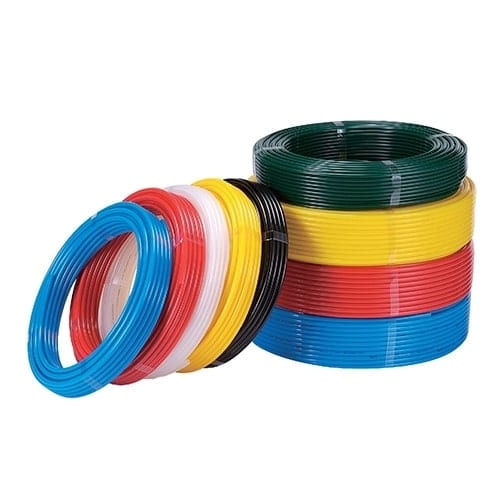

顏色可協助辨識迴路，但不能證明材料、壓力額定值或彎曲性能。應在機械文件中保留料號與路徑識別碼。若腐蝕、沖洗或化學品暴露會影響連接，請搭配氣動接頭材料指南檢討完整的氣管與接頭介面。
每條路徑應視為兩個彼此重疊的系統。機械路徑控制彎曲、張力、摩擦與維修空間；氣動路徑控制管內容積、流阻、壓降與響應。通過其中一項審查，不代表另一項也已合格。
固定與移動氣管應如何選擇彎曲半徑？
一款 6 mm Festo PUN-V0 氣管列出的最小彎曲半徑為 12 mm，流量相關半徑則為 26.5 mm（Festo 資料表，2026）。這項差異說明了「外徑八倍」之類的通用規則，無法取代確切資料表或拖鏈製造商的動態要求。
最小彎曲半徑通常描述某種指定試驗條件，可能是靜態限制，而不是反覆彎折限制，也不一定代表可維持有效內徑所需的半徑。若彎曲接近最小值，應確認資料表是否另列流量相關半徑、動態半徑或拖鏈使用核准。
究竟應以哪一個半徑為準？
選定數值前先分類路徑：
| 路徑條件 | 半徑決策 | 所需證據 |
|---|---|---|
| 完全不移動的固定氣管 | 不得小於產品公布的靜態半徑 | 確切氣管資料表與安裝溫度 |
| 偶爾因維修而移動的氣管 | 增加中性長度，且不可對接頭施力 | 完整維修動作與接頭負載檢查 |
| 反覆直線往復 | 採用核准可配合拖鏈的氣管及其動態半徑 | 氣管與拖鏈文件及循環測試 |
| 多軸或扭轉運動 | 採用專為 3D 運動設計的產品與導引裝置 | 已定義的扭轉、行程、速度與測試壽命 |
| 連續旋轉 | 改用適合的旋轉介面，避免氣管持續扭轉 | 介質、壓力、轉速、氣口數與密封相容性 |
對移動用途，SMC 提醒 TUZ 氣管所公布的最小半徑是假設靜態配管；必須增加管長，並採用柔性保護系統規定的半徑（SMC TUZ 注意事項，資料擷取日期：2026-07-14）。不可用隨意鬆垂的線圈來增加長度。應先建立中性位置，讓軸走完整個運動範圍，確認氣管不會拉緊、挫曲或向側面推壓接頭。
氣管穿過直線拖鏈時應如何配置？
igus 建議氣動軟管在拖鏈內四周保留 5-10% 間隙；在其所述速度高於 0.5 m/s、每年超過 10,000 次循環的高速工況，還要求配置內部分隔（igus 拖鏈指南，資料擷取日期：2026-07-14）。應把拖鏈規則當作完整系統使用，而不是只套用個別百分比。
拖鏈彎曲半徑應由內部最硬或所需半徑最大的管線決定，再確認氣管能在曲線段內自由移動。氣管不可被拉向內半徑、壓在外半徑、堆疊纏繞，或被迫繞過分隔板銳邊。
氣管在哪裡改變方向？
對直線軸而言：
- 安裝時不可帶有扭轉。
- 不同直徑與護套材料若可能交叉、黏附或磨耗，應分開配置。
- 將管線重量分散在拖鏈寬度方向，不要只壓在單側。
- 依拖鏈與氣管說明，在移動端與固定端配置應變消除，並遵守應變消除點與有效彎曲段之間的規定距離。
- 從拖鏈過渡到機械的路徑應平順，且位於有效彎曲段之外。
- 在最大行程、加速與減速時檢查上層與下層鏈段。
只有當額外長度能讓氣管依設計路徑運動時才是正確的。長度不足會把張力傳到接頭；過長則可能形成移動線圈，摩擦其他管線、交叉纏繞，或在行程末端被夾住。長度應依完整運動包絡判斷，而不是把固定百分比直接加在軸行程上。
若能在不影響安全或維修空間的前提下把閥移近致動器，可利用氣動閥配置指南比較集中式與分散式架構。縮短移動管束，可能比把更多氣管塞進大型拖鏈更理想。
多軸與連續旋轉運動有哪些不同要求？
SMC TUZ 的第一項配管注意事項禁止普通氣管接點本身滑動或旋轉，並要求此類運動使用旋轉式接頭（SMC TUZ 注意事項，資料擷取日期：2026-07-14）。反覆彎曲、扭轉、有限角度旋轉與連續旋轉必須分開處理，因為它們造成的負載不同。
傳統直線拖鏈只控制單一平面。機器人手腕或關節機構可能同時包含彎曲、扭轉、軸向拉力與不斷變動的接觸點。應模擬所有軸的組合，包括原點復歸、手動寸動、故障復歸、換刀與維修位置。最嚴苛的氣管狀態不一定出現在正常生產循環中。
路徑能自行解開扭轉嗎？不能。
選擇整線包之前，先建立運動狀態矩陣。一側列出各軸位置，另一側列出所有可能的伴隨狀態，並記錄氣管進入拖鏈、改變平面、接近防護罩，或把負載傳給接頭的位置。納入技術人員實際使用的非生產狀態：原點復歸、手動寸動、故障復歸、工具釋放、維修進入與斷電後沉降。單一動畫可能隱藏的衝突，會在矩陣中顯現。應與電氣及機械配置共同審查，因為安全的氣動路徑仍可能撞到電纜接頭、冷卻液軟管、感測器托架或可拆式面板。在發行圖面上標示氣管中性位置、允許接觸區、禁止接觸區與檢查視角，讓試車與維護人員能在設備運行後客觀比對。
依實際運動包絡選擇控制方式：
| 運動 | 建議配管概念 | 出現下列情況時應否決 |
|---|---|---|
| 單軸往復 | 直線拖鏈或受控線圈 | 氣管摩擦、堆疊或對氣口施力 |
| 有限角度運動 | 具有明確中性位置的受控圓弧 | 氣管在接頭處扭轉 |
| 多軸機器人運動 | 額定適用該運動的 3D 拖鏈或整線包 | 彎曲與扭轉無法分離或驗證 |
| 連續旋轉 | 旋轉接頭或旋轉氣動介面 | 氣管每轉一圈就累積扭轉 |
旋轉接頭可把加壓流體從靜止入口傳至旋轉出口（DSTI 旋轉接頭概述，資料擷取日期：2026-07-14）。選型仍須提供壓力、介質、轉速、氣口數、允許洩漏量、密封材料、溫度與使用壽命資料。只用來消除安裝對心誤差的旋轉接頭，不一定是可連續運轉的旋轉接頭。
固定配管應如何支撐與防護？
SMC 列出三種必須避免的接頭負載：扭轉、拉伸與力矩（SMC TUZ 注意事項，資料擷取日期：2026-07-14）。因此固定氣管需要足夠支撐以控制路徑，但不可夾得過緊，以免支撐件壓扁內徑，或把熱應力與組裝應力傳到接頭。
並不存在適用於所有氣管尺寸、材料、方向、溫度、振動程度與機械幾何形狀的通用支撐間距。應遵循機械製造商標準及氣管／支撐件製造商說明。若重力、振動、方向改變或鄰近接頭可能使氣管移動或受拉，應增加支撐。
振動使管束移動時會發生什麼情況？
固定管路應避開：
- 未修邊的孔洞；
- 熱表面、輻射熱，以及正常工作溫度可能降低氣管允許壓力或加速老化的鄰近設備；
- 焊渣、切屑、冷卻液、清潔化學品與紫外線；
- 人員踩踏、推車、掉落工具與關閉中的防護罩；
- 與電纜、軟管、機架或移動產品反覆摩擦；
- 超出產品規格的真空壓扁或受壓伸長。
風險評估要求時，應採用圓角導引件、相容護線環、護套、導管、防護罩或墊高支撐。護套不能解決不受控運動。若氣管持續在邊緣來回鋸磨，應先重新設計路徑或控制運動，再考慮增加犧牲層。
接頭應保持可接近，且不要讓氣管緊貼夾爪處立即彎曲。使用指定工具垂直切斷氣管、檢查管端、完全插入，並執行接頭製造商規定的保持力檢查。機械組裝完成後，標籤仍應清楚可讀；追查迴路時不應需要拉扯管束。
氣管長度與彎曲如何影響氣動響應？
CAGI 指出，設計良好的壓縮空氣系統通常會把壓縮機至用氣點的壓降控制在 10% 以內，並建議採用足夠管徑與必要的最短長度（CAGI 壓降技術簡報，資料擷取日期：2026-07-14）。在機械上，氣管內徑、長度、接頭、彎曲、閥容量與尖峰流量共同決定動態結果。
長管路會增加必須充氣與排氣的內部容積；小內徑會提高阻力；過緊或壓扁的彎曲則進一步縮小有效流通面積。即使靜態壓力表顯示正常，快速氣缸行程、多個致動器同時動作或受排氣限制的回程，仍會使這些影響顯現。
哪一個壓力重要？運動中的動態壓力。
應在真實事件下量測路徑：
- 確定要量測的事件。
- 以相同時間基準記錄閥或歧管處的供氣壓力，以及致動器氣口壓力，讓兩條曲線可以直接比較，不必猜測時序。
- 記錄指令時間、開始運動、完成行程及同時需求最高的時點。
- 將量測結果與閥、接頭、氣管及致動器要求比較。
- 若要隔離非預期損失，逐段移動感測器。
可先用壓縮空氣壓降計算器篩選管長與內徑，再以現場量測確認路徑。當管內容積可能延遲充氣、排氣或吹掃反應時，可使用氣動氣管容積計算器。這兩項工具都無法偵測受夾氣管、拖鏈干涉或接頭未插妥。
最短路徑不一定是最快且安全的路徑。稍長但有效彎曲半徑較大、沒有壓扁段的路徑，可能優於在氣口附近形成節流的視覺直線路徑。應依量測的動態壓力與時間比較，而不是只看中心線長度。壓降故障排除指南可協助區分局部配管損失與上游供氣問題。
安裝與試車檢查表
SMC 的定期檢查指南列出四種氣管狀態：物理損傷、洩漏、扭轉或壓扁，以及材料劣化（SMC TUZ 注意事項，資料擷取日期：2026-07-14）。試車應為這些檢查建立乾淨基準，並在投產前證明路徑於所有核准操作狀態下都安全可靠。
高速運轉時仍有足夠間隙嗎？
加壓前：
- 依圖面確認每一條氣管料號、接頭尺寸、路徑標籤與氣口目的地。
- 檢查垂直切口、完全插入、保持力、接頭對心、防護罩、分隔板、管夾與應變消除。
- 確認氣管始終大於適用彎曲半徑，且未帶有捲料造成的扭轉。
- 在核准程序允許的情況下，手動移動各軸走過允許範圍，再重複可能使管束最接近防護罩或治具的關鍵多軸組合。
- 拍攝基準照片。
受控啟動時，所有人員都應遠離運動區；若出現非預期動作、噪音、洩漏或氣管位移，應立即停止。先測試單軸，再測試風險最高的組合運動，並在生產速度與負載下重複。觀察每一條拖鏈的兩端、轉入固定管路的過渡處、機器人手腕區，以及防護罩關閉後被遮蔽的部位。
在指定機械位置記錄路徑照片、觀察到的最小間隙、適用彎曲半徑、壓力與時間曲線、洩漏測試結果及檢查點。若系統包含高速運動，請搭配高速氣動氣缸檢查表審查配管。
維護檢查與更換
OSHA 29 CFR 1910.147 要求受規範的維修作業必須控制危險能源，包括儲存或殘餘能量（OSHA 1910.147，資料擷取日期：2026-07-14）。檢查氣動配管時應依廠內核准的隔離程序進行；不可只因供氣閥看似關閉就拆開管路或接頭。
試車紀錄可顯示變化。接觸點出現新的拋光痕、粉塵或顏色轉移，可能在洩漏前就顯示摩擦。管路在拖鏈內橫向偏移，可能表示分隔板、應變消除或過渡段失效。油、冷卻液、熱、紫外線與清潔化學品都會改變氣管硬度或表面狀態。
自設備放行後，路徑是否已經位移？
當製造商或風險評估要求更換，或檢查發現龜裂、割傷、壓扁、擠壓、硬化、軟化、洩漏、標籤受損、保持力喪失或未核准修補時，應更換氣管。損壞的氣動管不可修補後重複使用。安裝新管前先查明路徑問題，否則新管會承受相同失效機制。
更換後應重複相關試車步驟，而不是只確認聽不到漏氣。確認料號、半徑、中性長度、完整運動包絡、接頭、拖鏈行為、壓力與循環時間。若要規劃致動器維護，請把路徑檢查納入無桿氣缸預防保養檢查表。
常見問題
三項製造商數值可概括此配管方法：某款 6 mm Festo 氣管列出 12 mm 最小半徑與 26.5 mm 流量相關半徑，igus 則建議氣動軟管在拖鏈內保留 5-10% 間隙（Festo及 igus，資料擷取日期：2026-07-14）。應採用產品專用限制，而不是通用間距規則。
氣動配管應採用多大的最小彎曲半徑？
答案以確切氣管資料表為準。應區分靜態、流量相關與動態數值。某款 6 mm Festo PUN-V0 氣管規定最小半徑 12 mm、流量相關半徑 26.5 mm。其他材料或尺寸可能需要不同數值，尤其是在拖鏈或反覆彎折應用中。
移動軸應多預留多少氣管？
不要採用通用百分比。SMC 指出移動氣管需要額外長度，但正確長度必須讓氣管在完整運動中保持中性，不受拉、不挫曲、不摩擦，也不對接頭施力。應依實際軸運動包絡、拖鏈幾何形狀、彎曲半徑與過渡點設定長度，再於工作速度下驗證。
氣動配管可以和電纜共用拖鏈嗎？
若拖鏈、氣管、電纜與機械規則都允許，即可共用。igus 建議氣動軟管四周保留 5-10% 間隙，並在管線可能堆疊、纏繞或互相干涉時使用分隔板。電壓隔離要求應另行確認；同時要分散重量、防止不相容護套互相黏附，並讓每一條管線都能在拖鏈半徑內自由移動。
固定氣動配管應每隔 12 至 18 inch 支撐一次嗎？
不能把它當成通用規則。所需間距會隨管材、直徑、方向、振動、溫度、路徑幾何與支撐設計而改變。SMC 強調的是避免扭轉、拉伸、力矩、壓扁與損傷。應遵循機械與元件說明，並在氣管可能移動、下垂、摩擦或對接頭施力的位置增加支撐。
如何確認配管路徑沒有造成流量限制？
在流量需求最高的事件中量測閥供氣端與致動器氣口壓力，再把動作時間與要求比較。CAGI 建議使用足夠管徑與必要的最短長度，並在設計良好的系統中把壓縮機至用氣點損失控制在 10% 以內。提高供氣壓力前，先檢查過緊彎曲與壓扁段。
