正確選擇氣動接頭如何影響系統效率並改善運行性能？
當正確的氣動接頭選型能排除已量測到的節流、維持機械端的動態壓力，或讓工廠降低不必要的高壓設定時，系統效率就會提升。但它不能保證固定百分比的節能。實際結果取決於尖峰流量、內部流道尺寸、接頭幾何形狀、配管、下游需求及空壓機控制方式。
美國能源部建議，從儲氣桶出口到用氣點的壓力損失應遠低於 10%，並提醒軟管、氣管、快速接頭、過濾器、調壓器與油霧器的節流，是常見的用氣點問題（DOE 壓縮空氣系統資料手冊，2003）。只有當接頭造成的影響大到足以改變運行結果時，它才是關鍵因素。
重點摘要
- DOE 建議把儲氣桶至用氣點的壓力損失控制在遠低於 10%。
- 應比較內部流量資料，不可只看氣管外徑或螺紋尺寸。
- ISO 6358 規範以可壓縮流體測試氣動元件流量。
- 更換硬體前，先在尖峰需求期間量測壓力。
- 只有在已驗證空壓機或系統壓力確實降低時，才可主張節能。
接頭如何影響氣動系統效率？
DOE 把尺寸不足的軟管、氣管、快速接頭、過濾器、調壓器與油霧器列為用氣點壓降風險最高的元件，並建議按系統最高流量與溫度選型，因為此時壓力損失最大（DOE 壓縮空氣系統資料手冊，2003）。接頭也應納入同一項動態審查。
氣動接頭會透過最小內部流道、方向改變、局部收縮、密封幾何形狀，以及快速接頭內部的閥機構影響效率。每一個節流點都會把部分上游壓力轉化成亂流、熱與速度；流量越高，影響越大。
動態壓力是機械用氣時實際可用的壓力。壓力表可能在致動器停止時顯示 6.5 bar，快速行程時卻降至 5.2 bar；後者才決定該事件中的可用作用力與流量。
因此，同一個接頭對緩慢夾緊可能幾乎沒有影響，對必須在 200 ms 內充氣的氣缸卻可能成為瓶頸。螺紋相符、氣管插得進去，都不能證明完整流道能提供所需質量流量。
首先應找什麼？找出從分支供氣到致動器之間最窄、且重複出現的節流點，包括接頭、管內襯、歧管、閥氣口、消音器與快速接頭。氣動壓降原因一文提供較完整的故障排除邊界。
單一高阻力接頭很少能解釋整座工廠的能源帳單，但高工作週期機械上多個相同節流點仍可能重要，因為操作人員常以提高調壓器或空壓機設定值補償。能源代價來自這項壓力反應，而不是接頭標籤本身。
哪些氣動接頭流量資料最重要？
例如搭配 8 mm 氣管與 Uni 1/4 接口時，SMC KQ2H 直通接頭使用尼龍管的有效面積為 26.1 mm2，KQ2L 彎頭則為 21.6 mm2；搭配聚氨酯管時，數值分別為 18.0 與 14.9 mm2（SMC KQ2 型錄，資料擷取日期：2026 年）。
這些數字只適用於特定型號，但說明兩項實用原則。第一，相同氣管外徑與螺紋不能保證相同流量能力。第二，相同接頭本體使用不同管材時，製造商公布的有效面積也可能改變。
型錄提供時，應比較以下欄位：
| 型錄欄位 | 它代表什麼 | 應確認什麼 |
|---|---|---|
| 氣管外徑 | 可被保持與密封的氣管尺寸 | 氣管實際內徑與壁厚 |
| 最小通徑 | 所列最小內部開口 | 是否另有更狹窄的內部結構 |
| 有效面積 | 以 mm2 表示的流量能力 | 測試方法、管材與確切型號 |
| 音速流導 C | 依 ISO 6358 慣例的壅塞流流導 | 單位、參考條件與上游壓力 |
| 臨界壓力比 b | 次音速與壅塞流之間的邊界 | 元件專用實測值 |
| 標稱流量 Qn | 供應商指定條件下的流量 | 入口壓力、出口壓力或壓降、溫度與參考狀態 |
| 壓力－流量曲線 | 不同壓力比下的預期流量 | 曲線是否包含氣管與接頭組件 |
ISO 6358-1 規定以氣體對固定或可變內部流道的氣動元件執行穩態試驗的方法。ISO 6358-2 提供替代的充氣與放氣試驗方法；ISO 6358-3 則在已知各元件及配管特性時估算系統特性（ISO 6358-1；ISO 6358-2；ISO 6358-3）。
向供應商提出的最佳問題不是「這是高流量型嗎？」而是要求確切型號的實測 C 與 b、有效面積、標稱流量條件或壓力－流量曲線。若型錄完全沒有這些資料，就應把流量能力標為未知。
為什麼不能用液體 Cv 捷徑選擇壓縮空氣接頭？
ISO 6358-3 明確模擬氣動元件的次音速與壅塞流，並結合已知流量特性的元件（ISO 6358-3，2025 年確認）。因此，壓縮空氣接頭不能只用 Cv、壓差與比重的液體式公式選型。
Cv 在歷史上是以指定壓差下的水流量定義。氣動型錄可能提供 Cv 作為便利比較值，但氣體流量還取決於上游絕對壓力、下游壓力、溫度、氣體性質，以及是否發生壅塞流。不存在適用於所有壓力比的通用 Cv x 常數 = SCFM 換算。
常見的理想氣體臨界壓力比約 0.528，只適用於特定的空氣理想收斂噴嘴模型。真實接頭的臨界比取決於實測流動行為；ISO 6358 以元件參數 b 表示該邊界，不可為所有接頭指定相同數值。
這代表 Cv 沒用嗎？不是。若同一供應商採用相同試驗基準並提供操作條件，Cv 仍可比較元件；但它不能取代可壓縮流曲線或 ISO 6358 資料。Cv 與氣動閥選型指南另行說明 Cv 在閥選型中的適用範圍。
虛假的精確度比缺少數字更危險。若接頭型錄只提供氣管外徑與螺紋尺寸，從假設 Cv 算出的精確 SCFM 仍然只是推測。在承諾循環時間前，應量測該分支或取得供應商資料。
直通、彎頭、Y 型、異徑與快速接頭有何差異？
Parker 列出某款 Series 21 單閉式快速接頭流量為 550 L/min，對應的雙閉式版本為 310 L/min，兩者試驗條件都是入口壓力 6 bar、壓降 0.5 bar（Parker Legris Rectus 型錄，資料擷取日期：2026 年）。單看連接尺寸無法得知內部閥機構造成的差異。
幾何形狀會改變流道，但不能為每一類接頭指定通用損失百分比。設計良好的彎頭可能優於內部喉徑較小的劣質直通接頭。應比較確切料號。
| 接頭類型 | 主要設計用途 | 潛在節流 | 應索取的證據 |
|---|---|---|---|
| 直通接頭 | 氣管直接連接氣口 | 螺紋喉徑或管材支撐件過小 | 最小通徑、有效面積、C 與 b 或流量曲線 |
| 彎頭 | 在有限空間內改變方向 | 轉彎加局部收縮 | 與同系列直通型的比較 |

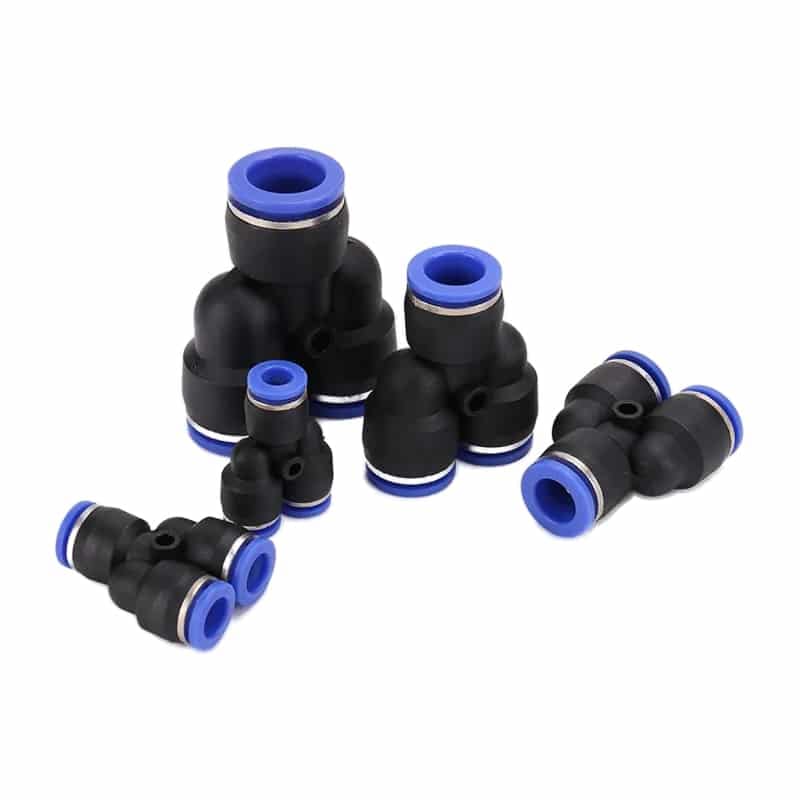

| 三通或 Y 型 | 把一路供氣分成多個支路 | 共用入口與不相等的同時需求 | 入口容量、支路容量與試驗方向 |
| 異徑接頭 | 連接不同尺寸氣管 | 較小出口控制流量能力 | 實際內徑與完整組件流量資料 |
| 班卓或旋轉彎頭 | 調整氣口方向 | 緊湊的旋轉流道 | 實測流量、鎖定與密封限制 |
| 快速接頭 | 頻繁拆接 | 內部截止閥與插頭輪廓 | 指定入口壓力與壓降下的流量 |
Y 型接頭還帶來另一個設計問題：兩個支路會同時需要尖峰流量嗎？如果會，應按合併事件選擇共用入口，並驗證支路壓力仍符合要求。若動作依序進行，同時需求可能較低。
快速接頭內部的閥可能比普通接頭產生更大節流，因此特別需要注意。選型還必須包括安全排氣、意外斷開風險、接合頻率、殘壓與插頭相容性。「全流量」行銷標籤不能取代明確試驗點。
接頭位置也會影響結果。即使接頭穩態流量足夠，過長的閥至氣缸配管仍會增加容積並延遲壓力反應。若問題主要是響應時間而不是穩態壓力，應同時檢討閥配置。
應如何量測接頭造成的節流？
DOE 指出，壓縮空氣從供氣端到用氣點的最大壓降，發生在流量與溫度最高時。它建議索取元件在這些條件下的壓降資料，而不是依靠靜態讀值（DOE 壓縮空氣系統資料手冊，2003）。應在機械同時需求最嚴苛時測試。
採用下列量測順序：
- 記錄症狀、循環步驟、所需壓力、行程時間、尖峰流量估算、調壓器設定、氣管外徑與內徑，以及路徑中每一個接頭型號。
- 檢查洩漏、氣管折彎、未完全插入、污染、密封件損壞、消音器阻塞及隔離閥未完全打開。
- 在疑似節流點正上游與下游安裝合適的壓力感測器，並確保量測氣口與儀器不會形成新瓶頸。
- 在真實事件期間擷取兩側壓力。對 200 ms 行程而言，觀察靜態壓力表並不足夠。
- 在機械同時需求最高時重複量測。
- 在安全且核准的條件下，一次只更換一項元件，並以相同循環、負載、壓力及溫度重複測試。
- 比較變更前後的動態壓力、循環時間、行程末端裕度，以及空壓機或調壓器設定值。
什麼結果可辨識瓶頸？在發生問題的事件中，接頭兩側出現可重複的壓差，而且在不改變其他變數的情況下更換該節流元件後，性能得到可量測的改善。
壓差必須結合應用背景解讀。0.2 bar 壓降可能無法被低壓精密迴路接受，對另一部裕度充足的機械卻無關緊要。用氣點允許壓力由元件製造商與機械風險評估決定。
依我們的經驗，最容易誤導人的測試是調壓器的靜態讀值。它只能顯示靜態供氣設定，不能告訴我們尖峰流量期間有多少壓力真正到達閥或氣缸。在建議更大接頭前，我們會檢查時間同步的上游壓力、下游壓力與機械循環資料。
若要隔離系統層級問題，請依照較完整的壓縮空氣壓降診斷流程。若量測顯示損失主要發生在方向控制閥，應使用專門的閥壓降指南，不要把問題歸咎於鄰近接頭。
氣動接頭選型如何兼顧流量與可靠度？
ISO 14743:2020 涵蓋外徑 3 至 16 mm 熱塑性塑膠管的完整快插接頭組件，建立統一設計與性能試驗方法，但不適用於空氣煞車系統（ISO 14743，2020）。流量能力只是合規應用選型的一部分。
請依順序完成以下檢查：
1. 定義流量事件
採用同時尖峰自由空氣需求、最低入口壓力、允許壓降與所需響應時間。平均空壓機流量可能掩蓋短暫高需求氣缸行程。若尚未得知需求，應先估算已連接致動器與吹氣負載，再比較接頭。
2. 匹配氣管外徑、實際內徑與材料
快插接頭名稱通常依氣管外徑表示；流通面積則取決於會隨壁厚改變的內徑。管材與硬度也會影響密封、保持力、彎曲半徑、溫度，有時還會影響供應商公布的有效面積。
先用氣管內徑計算器執行初步速度檢查，再到製造商文件中驗證所選氣管與接頭組合。計算結果不能取代接頭流量試驗。
3. 驗證確切氣口與流量資料
10 mm 氣管接到 1/8-inch 氣口，仍可能受螺紋喉徑限制。應檢查氣管尺寸、螺紋、接頭形狀、密封方式與管材的確切組合，並在相同條件下比較 C 與 b、有效面積或流量曲線。
4. 匹配壓力、溫度、流體與環境
例如 Festo QS 文件依產品型式與溫度分開列出壓力限制，同時說明相容介質、密封型式、鎖緊扭矩、氣管插入深度與耐蝕等級（Festo QS，2026）。接頭選型需要的就是這種型號專用細節。
材料選擇可以保護可靠度，卻不會自動提高流量。聚合物、鍍鎳黃銅、不鏽鋼及其他結構，分別適用於不同溫度、腐蝕、沖洗、化學品、潔淨度與機械要求。嚴苛環境請參閱不鏽鋼氣動接頭指南。
5. 檢查安裝與維修條件
確認規定的鎖緊方法、氣管切口品質、插入深度、拉拔檢查、彎曲半徑、側向負載、方向、可接近性與替換零件。若產品使用墊片、端面密封或預塗螺紋，除非製造商允許，否則不可另加螺紋密封劑。
最安全的接頭不一定擁有最大流道。儲存能量、氣管意外釋放與甩動、熱表面、化學品暴露及維修空間，都仍是決策的一部分。ISO 4414 規範機械所用氣動系統的一般規則與重大危害（ISO 4414，2010）。
更好的接頭選型何時能降低能源成本？
對接近 100 psig 的系統，DOE 提供一項經驗法則：空壓機排氣壓力每提高 2 psi，滿載輸出能耗約增加 1%。未調壓用途在較高壓力下會消耗更多空氣，還會造成額外的人工需求代價（DOE 壓縮空氣系統資料手冊，2003）。
能源因果鏈必須完整：
高阻力接頭或連接件
↓
量測到動態壓力損失
↓
工廠提高調壓器或空壓機壓力以補償
↓
排除節流後，仍維持用氣點所需壓力
↓
安全降低原本較高的設定值
↓
重新量測空壓機功率、流量與產量假設經驗證的接頭與配管變更，使工廠在維持生產的同時把空壓機排氣壓力降低 4 psi。依 DOE 經驗法則，在 100 psig 附近，滿載輸出能耗約可降低 2%，尚未計入控制行為或人工需求。這是透明的初步估算，不是承諾的專案結果。
如果局部壓力改善，空壓機設定卻完全不變呢？機械可能循環更快或運行更可靠，但空壓機能耗未必明顯下降。負載／卸載式空壓機、變頻空壓機與多機連鎖系統的反應各不相同。
最終計算應採用實測空壓機整機功率、輸送流量、生產輸出、壓力與運轉時數。壓縮空氣系統設計指南說明需求、壓力、儲氣、輸送、處理與控制之間的互動。
下方計算器可依流量、長度、接頭等效長度、內徑與工作壓力初估管路壓降；個別接頭仍應採用製造商流量資料或實測壓差。
若沒有變更前後證據，就不能可信地主張接頭固定可節省 20%、30% 或 40%。商業效益還可能包括減少循環故障、不良品、維護時間，或恢復生產能力，但這些效益應與空壓機能源節省分開列示。
試車與維護檢查
ISO 4414 的氣動系統安全原則適用於設計、製造、修改、安裝、調整、連續運行、維護、可靠度、能源效率與環境（ISO 4414，2010）。只有在連接、機械功能、危險能源控制與實測運行結果都完成驗證後，接頭變更才算完成。
機械重新投產前：
- 確認接頭、氣管、密封件與螺紋規格正確；
- 依製造商程序驗證氣管插入與機械保持力；
- 檢查側向負載、磨耗、過度彎曲、熱、振動與化學品暴露；
- 在工作壓力下執行核准的洩漏測試；
- 在尖峰流量期間記錄上游與下游動態壓力；
- 確認致動器速度、作用力裕度、緩衝與故障行為；
- 驗證隔離、排氣與重新啟動均符合預期；
- 記錄最終空壓機與調壓器設定。
不可為測試接頭是否會釋放而直接拆開加壓氣管。維修前應隔離能源來源、依機械程序鎖定掛牌、排放儲存壓力、限制重力或彈簧負載，並確認零能量狀態。
維護時應追蹤症狀，不要只按外觀更換所有接頭。接頭洩漏可能來自氣管刮傷、切口不良、材料不相容、夾爪損壞、密封件錯誤、側向負載過大或反覆拆接。只更換本體可能留下根本原因。
機械修改後出現流量問題時，應比較新的同時需求、氣管長度、閥位置、歧管容量與排氣路徑。最靠近慢速氣缸的接頭不一定就是節流元件。其他位置的壅塞流也可能限制質量流量，因此完整供氣與排氣路徑仍需診斷。
氣動接頭選型與效率常見問題
SMC 的 8 mm、Uni 1/4 範例中，尼龍管搭配 KQ2H 直通接頭的有效面積為 26.1 mm2，KQ2L 彎頭則為 21.6 mm2（SMC KQ2，資料擷取日期：2026 年）。因此，下列問題著重型號專用證據，而不是通用接頭損失百分比。
彎頭一定會造成不可接受的壓降嗎？
不一定。彎頭通常會形成轉彎，且有效面積可能小於對應直通型，但結果取決於確切設計與工作點。應比較兩個料號的實測流量資料；若應用對循環時間或作用力敏感，還要量測動態壓力。
接頭氣口一定要和元件螺紋尺寸相同嗎？
螺紋必須在機械上相容，但螺紋標示相同不能證明流量能力。應檢查最小內部通徑、氣管內徑、有效面積或 ISO 6358 資料、密封方式、壓力額定值與可用安裝空間。較大螺紋內部仍可能存在較小節流口。
高流量接頭能節省多少能源？
不存在通用百分比。DOE 估算在 100 psig 附近，空壓機排氣壓力每增加 2 psi，滿載輸出能耗約增加 1%。只有當接頭變更排除已驗證的壓力損失，並能安全降低系統壓力或空壓機需求時，才會產生能源節省。
Cv 足以用來比較氣動接頭嗎？
若兩家供應商提供相容的試驗條件，Cv 可以輔助比較，但不足以完成最終壓縮空氣選型。應索取上游與下游壓力、溫度、參考流量條件及壅塞流行為。ISO 6358 C 與 b，或完整壓力－流量曲線，才是更明確的氣動資料。
接頭 RFQ 應包含哪些資料？
應包括氣管外徑、實際內徑與材料；螺紋與密封型式；流體；最低與最高壓力；溫度；環境；尖峰流量；允許壓降；接頭幾何形狀；所需流量資料；適用 ISO 14743 證據；數量；圖面；以及最終驗收所用量測點。缺少型號資料時，可透過技術聯絡頁面提供需求。
只有把接頭選型視為工程邊界，而不是型錄尺寸捷徑，才能真正改善運行性能。應匹配完整組件、比較可壓縮流資料、在尖峰需求下測試，並把任何能源主張連結到已驗證的壓力降低。如此才能在不承諾系統無法達成的節省幅度下，保護循環時間、可靠度與空壓機效率。
外部技術資料與擷取日期
- 美國能源部，改善壓縮空氣系統性能：用氣點壓降原因、低於 10% 的系統指南、動態操作條件與每 2 psi 壓力的經驗法則。資料擷取日期：2026-07-14。
- ISO 6358-1:2013：可壓縮流體下氣動元件流量特性的一般規則與穩態試驗。資料擷取日期：2026-07-14。
- ISO 6358-2:2019：氣動元件流量特性的替代充氣與放氣試驗方法。資料擷取日期：2026-07-14。
- ISO 6358-3:2014：使用已知元件資料計算系統穩態次音速與壅塞流特性。資料擷取日期：2026-07-14。
- ISO 14743:2020：搭配外徑 3-16 mm 熱塑性塑膠管的快插接頭一般要求與性能試驗。資料擷取日期：2026-07-14。
- ISO 4414:2010：機械氣動流體動力系統與元件的一般規則及安全要求。資料擷取日期：2026-07-14。
- SMC，KQ2 快插接頭：型號專用有效面積、最小通徑、管材、螺紋與幾何資料。資料擷取日期：2026-07-14。
- Festo，QS 快插接頭：接頭型式、壓力與溫度限制、氣管插入、鎖緊、材料與環境條件。資料擷取日期：2026-07-14。
- Parker Legris Rectus 輸配型錄：指定入口壓力與壓降下的快速接頭空氣流量額定值。資料擷取日期：2026-07-14。
