การเลือกข้อต่อนิวเมติกที่เหมาะสมช่วยเพิ่มประสิทธิภาพเมื่อกำจัดคอขวดที่วัดยืนยันแล้ว รักษาแรงดันไดนามิกที่เครื่องจักร หรือช่วยให้โรงงานลดค่าตั้งแรงดันที่สูงเกินจำเป็น แต่ไม่ได้รับประกันเปอร์เซ็นต์การประหยัดพลังงานตายตัว ผลลัพธ์ขึ้นกับอัตราการไหลสูงสุด ขนาดช่องทางภายใน รูปทรงข้อต่อ ท่อ ความต้องการปลายทาง และการควบคุมเครื่องอัดอากาศ
กระทรวงพลังงานสหรัฐฯ แนะนำให้การสูญเสียแรงดันจากทางออกถังพักถึงจุดใช้งานต่ำกว่า 10% อย่างชัดเจน และเตือนว่าคอขวดในสายลม ท่อ ข้อต่อถอดเร็ว ไส้กรอง เรกูเลเตอร์ และตัวจ่ายน้ำมันเป็นปัญหาที่จุดใช้งานซึ่งพบได้บ่อย (คู่มือระบบลมอัด DOE, 2003) ข้อต่อมีความสำคัญเมื่อส่วนที่มันทำให้สูญเสียมากพอจะเปลี่ยนผลการทำงาน
ประเด็นสำคัญ
- DOE แนะนำให้การสูญเสียแรงดันจากถังพักถึงจุดใช้งานต่ำกว่า 10% อย่างชัดเจน
- เปรียบเทียบข้อมูลการไหลภายใน ไม่ใช่เฉพาะ OD ท่อหรือขนาดเกลียว
- ISO 6358 ครอบคลุมการไหลของของไหลอัดตัวได้ผ่านอุปกรณ์นิวเมติก
- วัดแรงดันขณะความต้องการสูงสุดก่อนเปลี่ยนอุปกรณ์
- การประหยัดพลังงานต้องมีการลดแรงดันเครื่องอัดอากาศหรือระบบที่ตรวจสอบแล้ว
ข้อต่อส่งผลต่อประสิทธิภาพระบบนิวเมติกอย่างไร
DOE ระบุว่าสายลม ท่อ ข้อต่อถอดเร็ว ไส้กรอง เรกูเลเตอร์ และตัวจ่ายน้ำมันที่เล็กเกินเป็นความเสี่ยงแรงดันตกสูงสุดที่จุดใช้งาน และแนะนำให้เลือกอุปกรณ์ตามอัตราการไหลและอุณหภูมิสูงสุดของระบบ ซึ่งเป็นช่วงที่แรงดันสูญเสียสูงที่สุด (คู่มือระบบลมอัด DOE, 2003) ข้อต่อต้องอยู่ในการทบทวนแบบไดนามิกเดียวกัน
ข้อต่อนิวเมติกมีผลต่อประสิทธิภาพผ่านช่องทางภายในที่แคบที่สุด การเปลี่ยนทิศทาง การหดตัวเฉพาะจุด รูปทรงซีล และกลไกวาล์วภายในข้อต่อถอดเร็ว คอขวดแต่ละจุดเปลี่ยนแรงดันต้นทางบางส่วนเป็นความปั่นป่วน ความร้อน และความเร็ว โดยผลจะสูงขึ้นตามอัตราการไหล
แรงดันไดนามิก คือแรงดันที่มีอยู่ขณะเครื่องจักรกำลังใช้ลม เกจอาจแสดง 6.5 bar เมื่อแอคชูเอเตอร์หยุดนิ่ง แต่ลดเป็น 5.2 bar ระหว่างจังหวะเร็ว ตัวเลขต่ำกว่าคือค่าที่กำหนดแรงและอัตราการไหลจริงในเหตุการณ์นั้น
นี่คือเหตุผลที่ข้อต่ออาจแทบไม่มีผลกับแคลมป์ช้า แต่กลายเป็นคอขวดของกระบอกที่ต้องเติมลมภายใน 200 ms เกลียวตรงกันและท่อใส่ได้ แต่ข้อเท็จจริงทั้งสองอย่างไม่ได้พิสูจน์ว่าเส้นทางการไหลทั้งหมดรองรับอัตราการไหลมวลที่ต้องการ
ควรดูอะไรเป็นอันดับแรก ค้นหาคอขวดที่แคบที่สุดและเกิดซ้ำระหว่างกิ่งจ่ายกับแอคชูเอเตอร์ รวมทั้งข้อต่อ ปลอกสอดท่อ แมนิโฟลด์ พอร์ตวาล์ว ตัวเก็บเสียง และข้อต่อถอดเร็ว บทความเรื่อง สาเหตุแรงดันตกในระบบนิวเมติก ให้ขอบเขตการวิเคราะห์ที่กว้างกว่า
ข้อต่อที่จำกัดการไหลเพียงตัวเดียวแทบไม่สามารถอธิบายค่าไฟทั้งโรงงาน แต่คอขวดแบบเดียวกันหลายจุดในเครื่องที่มีภาระงานสูงยังมีผล เพราะผู้ปฏิบัติงานมักชดเชยด้วยการเพิ่มค่าตั้งเรกูเลเตอร์หรือเครื่องอัดอากาศ ภาระพลังงานมาจากการตอบสนองด้วยแรงดันนี้ ไม่ใช่จากชื่อบนข้อต่อ
ข้อมูลการไหลของข้อต่อนิวเมติกที่สำคัญ
ตัวอย่างสำหรับท่อ 8 mm และจุดต่อ Uni 1/4 นั้น SMC ระบุพื้นที่ประสิทธิผล 26.1 mm2 เมื่อใช้ท่อไนลอนกับข้อต่อตรง KQ2H และ 21.6 mm2 สำหรับข้องอ KQ2L ส่วนท่อยูรีเทนมีค่า 18.0 และ 14.9 mm2 ตามลำดับ (แคตตาล็อก SMC KQ2, เข้าถึงปี 2026)
ตัวเลขเหล่านี้ใช้เฉพาะรุ่น แต่แสดงกฎสำคัญสองข้อ ประการแรก OD ท่อและเกลียวเท่ากันไม่ได้รับประกันความสามารถการไหลเท่ากัน ประการที่สอง วัสดุท่ออาจเปลี่ยนพื้นที่ประสิทธิผลที่ระบุสำหรับตัวข้อต่อเดียวกัน
เปรียบเทียบข้อมูลในแคตตาล็อกต่อไปนี้เมื่อมี:
| ข้อมูลในแคตตาล็อก | บอกอะไร | ต้องตรวจอะไร |
|---|---|---|
| เส้นผ่านศูนย์กลางภายนอกท่อ | ท่อใดสามารถยึดและซีลได้ | เส้นผ่านศูนย์กลางภายในและความหนาผนังจริง |
| ขนาดพอร์ตต่ำสุด | ช่องเปิดภายในที่เล็กที่สุดซึ่งระบุ | มีส่วนภายในอื่นที่จำกัดมากกว่าหรือไม่ |
| พื้นที่ประสิทธิผล | ตัวแทนความสามารถการไหลหน่วย mm2 | วิธีทดสอบ วัสดุท่อ และรุ่นที่แน่นอน |
| Sonic conductance, C | ค่าการนำการไหลวิกฤตตาม ISO 6358 | หน่วย สภาวะอ้างอิง และแรงดันต้นทาง |
| อัตราส่วนแรงดันวิกฤต, b | ขอบเขตระหว่างการไหลต่ำกว่าความเร็วเสียงกับการไหลวิกฤต | ค่าทดสอบเฉพาะอุปกรณ์ |
| อัตราการไหลพิกัด, Qn | อัตราการไหล ณ สภาวะที่ซัพพลายเออร์ระบุ | แรงดันขาเข้า แรงดันขาออกหรือแรงดันตก อุณหภูมิ และสภาวะอ้างอิง |
| กราฟแรงดัน-อัตราการไหล | อัตราการไหลที่คาดในช่วงอัตราส่วนแรงดัน | กราฟรวมชุดท่อและข้อต่อหรือไม่ |
ISO 6358-1 ระบุวิธีทดสอบสภาวะคงที่ของอุปกรณ์นิวเมติกที่มีช่องทางการไหลภายในคงที่หรือแปรผันโดยใช้ก๊าซ ISO 6358-2 ให้ทางเลือกการทดสอบแบบอัดเข้าและระบายออก ส่วน ISO 6358-3 ใช้ประมาณคุณลักษณะของระบบเมื่อทราบคุณลักษณะของอุปกรณ์และท่อแต่ละชิ้น (ISO 6358-1; ISO 6358-2; ISO 6358-3)
คำขอที่มีประสิทธิผลที่สุดต่อซัพพลายเออร์ไม่ใช่ “รุ่นนี้ไหลสูงหรือไม่” แต่ให้ขอค่า C และ b ที่ทดสอบแล้ว พื้นที่ประสิทธิผล สภาวะอัตราการไหลพิกัด หรือกราฟแรงดัน-อัตราการไหลของรุ่นที่แน่นอน หากแคตตาล็อกไม่มีข้อมูลใดเลย ให้ระบุความสามารถว่า “ไม่ทราบ”
เหตุใดจึงใช้สูตรลัด Cv ของของเหลวเลือกขนาดข้อต่อลมอัดไม่ได้
ISO 6358-3 จำลองทั้งการไหลต่ำกว่าความเร็วเสียงและการไหลวิกฤตผ่านอุปกรณ์นิวเมติกอย่างชัดเจน และรวมอุปกรณ์ที่ทราบคุณลักษณะการไหลแล้ว (ISO 6358-3, ยืนยันปี 2025) ด้วยเหตุนี้การเลือกข้อต่อลมอัดจึงใช้สมการแบบของเหลวที่มีเพียง Cv ความต่างแรงดัน และความถ่วงจำเพาะไม่ได้
เดิม Cv นิยามจากการไหลของน้ำที่แรงดันตกกำหนด แคตตาล็อกนิวเมติกอาจระบุ Cv เพื่อให้เปรียบเทียบสะดวก แต่การไหลของก๊าซยังขึ้นกับแรงดันสัมบูรณ์ต้นทาง แรงดันปลายทาง อุณหภูมิ คุณสมบัติก๊าซ และการเกิดการไหลวิกฤต ไม่มีการแปลง Cv × ค่าคงที่ = SCFM แบบสากลที่ใช้ได้กับทุกอัตราส่วนแรงดัน
อัตราส่วนแรงดันวิกฤตของก๊าซอุดมคติใกล้ 0.528 ใช้กับแบบจำลองหัวฉีดบรรจบในอุดมคติสำหรับอากาศเท่านั้น อัตราส่วนวิกฤตของข้อต่อจริงขึ้นกับพฤติกรรมการไหลที่ทดสอบ ISO 6358 แทนขอบเขตนั้นด้วยพารามิเตอร์ b ของอุปกรณ์ อย่ากำหนดค่าเดียวกันให้ข้อต่อทุกตัว
แปลว่า Cv ไม่มีประโยชน์หรือไม่ ไม่ใช่ Cv ยังใช้เปรียบเทียบได้เมื่อซัพพลายเออร์เดียวกันใช้ฐานทดสอบเดียวกันและระบุสภาวะทำงาน แต่ไม่ควรแทนกราฟการไหลของของไหลอัดตัวได้หรือข้อมูล ISO 6358 คู่มือ Cv และการเลือกขนาดวาล์วนิวเมติก อธิบายจุดที่ Cv ยังมีประโยชน์ต่อการเลือกวาล์ว
ความแม่นยำลวงตาอันตรายกว่าการไม่มีตัวเลข หากแคตตาล็อกข้อต่อให้เพียง OD ท่อและขนาดเกลียว ผล SCFM ที่คำนวณอย่างละเอียดจาก Cv สมมติยังคงเป็นเพียงสมมติฐาน ให้วัดที่กิ่งหรือขอข้อมูลซัพพลายเออร์ก่อนรับประกันเวลารอบ
ข้อต่อตรง ข้องอ ตัว Y ตัวลด และข้อต่อถอดเร็วต่างกันอย่างไร
Parker ระบุ 550 L/min สำหรับข้อต่อ Series 21 แบบวาล์วปิดทางเดียว และ 310 L/min สำหรับรุ่นวาล์วปิดสองทางที่สอดคล้องกัน ทั้งคู่ที่แรงดันขาเข้า 6 bar และแรงดันตก 0.5 bar (แคตตาล็อก Parker Legris Rectus, เข้าถึงปี 2026) ขนาดจุดต่ออย่างเดียวไม่สามารถบอกความต่างของวาล์วภายในนี้ได้
รูปทรงเปลี่ยนเส้นทางการไหล แต่ไม่สามารถกำหนดเปอร์เซ็นต์สากลให้ข้อต่อแต่ละแบบ ข้องอที่ออกแบบดีอาจไหลดีกว่าข้อต่อตรงที่มีคอภายในเล็ก ให้เปรียบเทียบหมายเลขชิ้นส่วนจริง
| ประเภทข้อต่อ | เหตุผลหลักในการออกแบบ | จุดจำกัดที่เป็นไปได้ | หลักฐานที่ควรขอ |
|---|---|---|---|
| ข้อต่อตรง | ต่อท่อเข้าพอร์ตโดยตรง | คอเกลียวเล็กหรือตัวรองท่อ | พอร์ตต่ำสุด พื้นที่ประสิทธิผล C และ b หรือกราฟการไหล |
| ข้องอ | เปลี่ยนทิศทางในพื้นที่จำกัด | ทางเลี้ยวและการหดตัวเฉพาะจุด | เปรียบเทียบรุ่นเดียวกันกับแบบตรง |
| ตัว T หรือ Y | แบ่งแหล่งจ่ายหนึ่งทางเป็นหลายกิ่ง | ทางเข้าใช้ร่วมและความต้องการพร้อมกันไม่เท่ากัน | ความสามารถทางเข้า กิ่ง และทิศทางทดสอบ |
| ตัวลด | ต่อท่อต่างขนาด | ทางออกเล็กเป็นตัวกำหนดความสามารถ | ID จริงและข้อมูลการไหลของชุดเต็ม |
| แบนโจหรือข้องอหมุน | ปรับทิศทางพอร์ตได้ | ช่องหมุนกะทัดรัด | การไหลที่ทดสอบพร้อมข้อจำกัดการล็อกและซีล |
| ข้อต่อถอดเร็ว | ถอดต่อบ่อย | วาล์วปิดภายในและรูปทรงปลั๊ก | อัตราการไหลที่แรงดันขาเข้าและแรงดันตกระบุ |

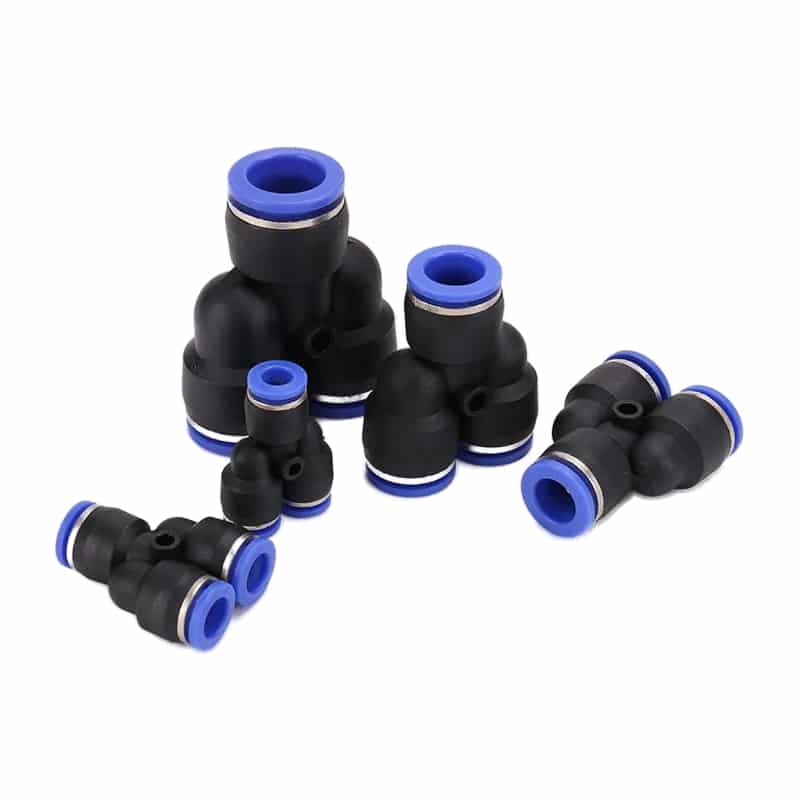

ข้อต่อ Y เพิ่มคำถามออกแบบอีกข้อ: ทั้งสองกิ่งต้องการอัตราการไหลสูงสุดพร้อมกันหรือไม่ หากใช่ ให้เลือกทางเข้าร่วมตามเหตุการณ์รวมและยืนยันว่าแรงดันกิ่งยังอยู่ในเกณฑ์ หากลำดับการเคลื่อนแยกกัน ความต้องการพร้อมกันอาจต่ำลง
ข้อต่อถอดเร็วต้องพิจารณาเป็นพิเศษ เพราะวาล์วภายในอาจจำกัดการไหลมากกว่าข้อต่อธรรมดา การเลือกยังต้องรวมการระบายแรงดันอย่างปลอดภัย ความเสี่ยงหลุดโดยไม่ตั้งใจ ความถี่การต่อ แรงดันค้าง และความเข้ากันได้ของปลั๊ก คำโฆษณา “ไหลเต็ม” ใช้แทนจุดทดสอบที่ระบุไม่ได้
ตำแหน่งข้อต่อก็มีผล ท่อยาวระหว่างวาล์วกับกระบอกเพิ่มปริมาตรและชะลอการตอบสนองแรงดัน แม้ข้อต่อจะรองรับการไหลคงที่ได้เพียงพอ ควรทบทวนตำแหน่งวาล์วเมื่อปัญหาคือเวลาตอบสนอง ไม่ใช่แรงดันคงที่อย่างเดียว
ควรวัดคอขวดจากข้อต่ออย่างไร
DOE ระบุว่าแรงดันตกสูงสุดจากแหล่งจ่ายถึงจุดใช้งานเกิดที่อัตราการไหลและอุณหภูมิลมอัดสูงสุด และแนะนำให้ขอข้อมูลแรงดันตกของอุปกรณ์ภายใต้สภาวะนั้นแทนการอ่านขณะหยุดนิ่ง (คู่มือระบบลมอัด DOE, 2003) ทดสอบเครื่องจักรในช่วงความต้องการพร้อมกันที่หนักที่สุด
ใช้ลำดับการวัดนี้:
- บันทึกอาการ ขั้นตอนในรอบ แรงดันที่ต้องการ เวลาชัก อัตราการไหลสูงสุดโดยประมาณ ค่าตั้งเรกูเลเตอร์ OD และ ID ท่อ และรุ่นข้อต่อทุกตัวในเส้นทาง
- ตรวจการรั่ว ท่อพับ การเสียบไม่สุด สิ่งปนเปื้อน ซีลเสีย ตัวเก็บเสียงอุดตัน และวาล์วตัดตอนเปิดไม่สุด
- ติดตั้งเซนเซอร์แรงดันที่เหมาะสมทันทีด้านต้นทางและปลายทางของจุดต้องสงสัย โดยใช้พอร์ตและเครื่องมือที่ไม่สร้างคอขวดใหม่
- บันทึกแรงดันทั้งสองระหว่างเหตุการณ์จริง การดูเกจสถิตไม่เพียงพอสำหรับจังหวะ 200 ms
- วัดซ้ำในช่วงความต้องการพร้อมกันสูงสุดของเครื่อง
- หากปลอดภัยและได้รับอนุมัติ ให้เปลี่ยนอุปกรณ์ครั้งละหนึ่งชิ้นและทำรอบเดิมซ้ำด้วยโหลด แรงดัน และอุณหภูมิเดียวกัน
- เปรียบเทียบแรงดันไดนามิก เวลารอบ ค่าเผื่อปลายชัก และค่าตั้งเครื่องอัดอากาศหรือเรกูเลเตอร์ก่อนและหลัง
ผลใดระบุคอขวดได้ ความต่างแรงดันที่เกิดซ้ำได้คร่อมข้อต่อระหว่างเหตุการณ์ขัดข้อง ตามด้วยการปรับดีขึ้นที่วัดได้หลังเปลี่ยนจุดจำกัดโดยไม่เปลี่ยนตัวแปรอื่น
ต้องตีความความต่างแรงดันตามบริบท แรงดันตก 0.2 bar อาจยอมรับไม่ได้ในวงจรความแม่นยำแรงดันต่ำ แต่ไม่มีนัยสำคัญในเครื่องอื่นที่มีค่าเผื่อมาก ผู้ผลิตอุปกรณ์และการประเมินความเสี่ยงของเครื่องเป็นผู้กำหนดแรงดันที่จุดใช้งานซึ่งยอมรับได้
จากประสบการณ์ของเรา การทดสอบที่ชวนเข้าใจผิดที่สุดคือการอ่านเรกูเลเตอร์ขณะหยุดนิ่ง เพราะบอกค่าตั้งแหล่งจ่ายสถิต ไม่ใช่แรงดันที่ถึงวาล์วหรือกระบอกในช่วงไหลสูงสุด เราตรวจแรงดันต้นทาง แรงดันปลายทาง และข้อมูลรอบเครื่องที่จัดเวลาให้ตรงกันก่อนแนะนำข้อต่อใหญ่ขึ้น
สำหรับการแยกปัญหาระดับระบบ ให้ทำตาม กระบวนการวิเคราะห์แรงดันตกของลมอัด หากการสูญเสียที่วัดได้เกิดคร่อมวาล์วควบคุมทิศทางเป็นหลัก ให้ใช้ คู่มือแรงดันตกคร่อมวาล์ว แทนการโทษข้อต่อใกล้เคียง
การเลือกข้อต่อนิวเมติกสร้างสมดุลระหว่างการไหลกับความเชื่อถือได้อย่างไร
ISO 14743:2020 ครอบคลุมชุดข้อต่อเสียบเร็วที่สมบูรณ์สำหรับท่อเทอร์โมพลาสติก OD 3 ถึง 16 mm โดยกำหนดวิธีทดสอบการออกแบบและสมรรถนะที่เป็นมาตรฐาน แต่ไม่ครอบคลุมระบบเบรกลม (ISO 14743, 2020) ความสามารถการไหลเป็นเพียงส่วนหนึ่งของการเลือกให้เหมาะกับงาน
ตรวจตามลำดับต่อไปนี้:
1. กำหนดเหตุการณ์การไหล
ใช้อัตราการใช้ลมอิสระพร้อมกันสูงสุด แรงดันขาเข้าต่ำสุด แรงดันตกที่อนุญาต และเวลาตอบสนองที่ต้องการ อัตราการไหลเฉลี่ยของเครื่องอัดอากาศอาจซ่อนจังหวะกระบอกสั้นที่ต้องการลมสูง หากยังไม่ทราบความต้องการ ให้ประมาณโหลดของแอคชูเอเตอร์และลมเป่าที่เชื่อมต่อก่อนเปรียบเทียบข้อต่อ
2. จับคู่ OD, ID จริง และวัสดุท่อ
ชื่อขนาดข้อต่อเสียบเร็วมักอ้างอิงเส้นผ่านศูนย์กลางภายนอกท่อ แต่พื้นที่การไหลขึ้นกับเส้นผ่านศูนย์กลางภายในซึ่งเปลี่ยนตามความหนาผนัง วัสดุและความแข็งของท่อยังมีผลต่อการซีล แรงยึด รัศมีดัด อุณหภูมิ และบางครั้งพื้นที่ประสิทธิผลที่ซัพพลายเออร์ระบุ
ใช้ เครื่องคำนวณ ID ท่อ เพื่อตรวจท่อเบื้องต้นจากความเร็ว จากนั้นยืนยันชุดท่อและข้อต่อที่เลือกในเอกสารผู้ผลิต ผลลัพธ์ใช้แทนการทดสอบการไหลของข้อต่อไม่ได้
3. ตรวจพอร์ตและข้อมูลการไหลของรุ่นจริง
ท่อ 10 mm ที่ต่อกับพอร์ต 1/8 inch อาจยังถูกจำกัดด้วยคอเกลียว ตรวจชุดขนาดท่อ เกลียว รูปทรงข้อต่อ วิธีซีล และวัสดุท่อที่แน่นอน เปรียบเทียบ C และ b พื้นที่ประสิทธิผล หรือกราฟการไหลภายใต้สภาวะเดียวกัน
4. จับคู่แรงดัน อุณหภูมิ ของไหล และสภาพแวดล้อม
เอกสาร QS ของ Festo แยกขีดจำกัดแรงดันตามรุ่นและอุณหภูมิ พร้อมระบุของไหลที่ใช้ได้ ประเภทซีล แรงบิดขัน ความลึกเสียบท่อ และชั้นความต้านทานการกัดกร่อน (Festo QS, 2026) นี่คือระดับรายละเอียดเฉพาะรุ่นที่ต้องใช้เลือกข้อต่อ
การเลือกวัสดุปกป้องความเชื่อถือได้ แต่ไม่ได้เพิ่มการไหลโดยอัตโนมัติ พอลิเมอร์ ทองเหลืองชุบนิกเกิล สเตนเลส และวัสดุอื่นตอบโจทย์อุณหภูมิ การกัดกร่อน การล้าง สารเคมี ความสะอาด และแรงกลต่างกัน สำหรับสภาพแวดล้อมรุนแรง ให้ดู คู่มือข้อต่อนิวเมติกสเตนเลส
5. ตรวจสภาวะติดตั้งและบริการ
ยืนยันวิธีขัน คุณภาพหน้าตัดท่อ ความลึกเสียบ การทดสอบดึง รัศมีดัด แรงด้านข้าง ทิศทาง การเข้าถึง และชิ้นส่วนทดแทนตามข้อกำหนด อย่าใช้สารซีลเกลียวกับผลิตภัณฑ์ที่ใช้ปะเก็น ซีลหน้า หรือเกลียวเคลือบล่วงหน้า เว้นแต่ผู้ผลิตอนุญาต
ข้อต่อที่ปลอดภัยที่สุดไม่จำเป็นต้องมีช่องทางใหญ่ที่สุด พลังงานสะสม การปล่อยท่อโดยไม่ตั้งใจ การสะบัด พื้นผิวร้อน สารเคมี และการเข้าถึงเพื่อซ่อมยังเป็นส่วนหนึ่งของการตัดสินใจ ISO 4414 ครอบคลุมกฎทั่วไปและอันตรายสำคัญของระบบนิวเมติกบนเครื่องจักร (ISO 4414, 2010)
เมื่อใดการเลือกข้อต่อที่ดีขึ้นจึงลดต้นทุนพลังงาน
สำหรับระบบใกล้ 100 psig DOE ให้หลักประมาณว่าแรงดันจ่ายเครื่องอัดอากาศที่เพิ่มทุก 2 psi ทำให้การใช้พลังงานที่เอาต์พุตเต็มเพิ่มประมาณ 1% และยังมีภาระความต้องการเทียมเมื่อจุดใช้ที่ไม่มีเรกูเลเตอร์กินลมมากขึ้นที่แรงดันสูง (คู่มือระบบลมอัด DOE, 2003)
ห่วงโซ่พลังงานต้องครบถ้วน:
ข้อต่อหรือจุดต่อจำกัดการไหล
↓
วัดพบแรงดันไดนามิกสูญเสีย
↓
โรงงานเพิ่มแรงดันเรกูเลเตอร์หรือเครื่องอัดอากาศเพื่อชดเชย
↓
แก้คอขวดแล้วและยังรักษาแรงดันจุดใช้งานที่ต้องการ
↓
ลดค่าตั้งที่สูงกว่าได้อย่างปลอดภัย
↓
วัดกำลังเครื่องอัดอากาศ อัตราการไหล และการผลิตอีกครั้งสมมติว่าการเปลี่ยนข้อต่อและท่อที่ตรวจสอบแล้วทำให้โรงงานลดแรงดันจ่ายเครื่องอัดอากาศได้ 4 psi โดยยังคงการผลิต หลักประมาณของ DOE ชี้ว่าพลังงานที่เอาต์พุตเต็มอาจลดราว 2% ใกล้ 100 psig ก่อนพิจารณาพฤติกรรมควบคุมหรือความต้องการเทียม นี่คือการคัดกรองที่โปร่งใส ไม่ใช่ผลโครงการที่รับประกัน
ถ้าแรงดันเฉพาะจุดดีขึ้นแต่ไม่เคยเปลี่ยนค่าตั้งเครื่องอัดอากาศ เครื่องอาจทำรอบเร็วขึ้นหรือเชื่อถือได้ขึ้น แต่พลังงานเครื่องอัดอากาศอาจไม่ลดอย่างวัดได้ เครื่องแบบ load/unload แบบปรับความเร็ว และโรงงานหลายเครื่องแบบจัดลำดับจะตอบสนองต่างกัน
ใช้กำลังชุดเครื่องอัดอากาศ อัตราการส่งลม ผลผลิต แรงดัน และชั่วโมงเดินเครื่องที่วัดได้สำหรับการคำนวณสุดท้าย คู่มือออกแบบระบบลมอัด อธิบายปฏิสัมพันธ์ระหว่างความต้องการ แรงดัน ถังเก็บ ระบบจ่าย การปรับคุณภาพ และการควบคุม
เครื่องคำนวณด้านล่างคัดกรองแรงดันตกในท่อจากอัตราการไหล ความยาว ความยาวเทียบเท่าข้อต่อ เส้นผ่านศูนย์กลางภายใน และแรงดันใช้งาน ให้ใช้ข้อมูลการไหลจากผู้ผลิตหรือความต่างแรงดันที่วัดได้สำหรับข้อต่อแต่ละตัว
คำอ้างว่าข้อต่อประหยัดคงที่ 20%, 30% หรือ 40% ไม่น่าเชื่อถือหากไม่มีหลักฐานก่อนและหลัง ธุรกิจอาจได้ประโยชน์จากข้อขัดข้องรอบลดลง ของเสียน้อยลง เวลาบำรุงรักษาลดลง หรือกำลังผลิตกลับคืน แต่ต้องแยกจากประโยชน์ด้านพลังงานเครื่องอัดอากาศ
การตรวจเดินระบบและบำรุงรักษา
ISO 4414 ใช้หลักความปลอดภัยของระบบนิวเมติกกับการออกแบบ การสร้าง การดัดแปลง การติดตั้ง การปรับ การทำงานต่อเนื่อง การบำรุงรักษา ความเชื่อถือได้ ประสิทธิภาพพลังงาน และสิ่งแวดล้อม (ISO 4414, 2010) การเปลี่ยนข้อต่อเสร็จสมบูรณ์ต่อเมื่อยืนยันจุดต่อ การทำงานเครื่อง การควบคุมพลังงานอันตราย และผลการทำงานที่วัดแล้ว
ก่อนคืนเครื่องเข้าสู่การผลิต:
- ยืนยันข้อต่อ ท่อ ซีล และเกลียวที่ถูกต้อง
- ตรวจความลึกเสียบท่อและแรงยึดตามขั้นตอนผู้ผลิต
- ตรวจแรงด้านข้าง การขัดถู การดัดมากเกิน ความร้อน การสั่น และสารเคมี
- ทดสอบการรั่วตามวิธีอนุมัติที่แรงดันใช้งาน
- บันทึกแรงดันไดนามิกต้นทางและปลายทางขณะไหลสูงสุด
- ยืนยันความเร็วแอคชูเอเตอร์ แรงสำรอง การหน่วง และพฤติกรรมเมื่อขัดข้อง
- ยืนยันว่าการตัดแยก การระบาย และการเริ่มใหม่ทำงานตามต้องการ
- บันทึกค่าตั้งเครื่องอัดอากาศและเรกูเลเตอร์สุดท้าย
ห้ามถอดท่อที่มีแรงดันเพื่อทดลองว่าข้อต่อปล่อยหรือไม่ ให้ตัดแยกแหล่งพลังงาน ล็อกเอาต์ตามขั้นตอนเครื่อง ระบายแรงดันสะสม ยึดโหลดจากแรงโน้มถ่วงหรือสปริง และยืนยันสภาวะศูนย์พลังงานก่อนซ่อม
ระหว่างบำรุงรักษา ให้ติดตามแนวโน้มอาการแทนการเปลี่ยนข้อต่อทุกตัวจากรูปลักษณ์ ข้อต่ออาจรั่วเพราะท่อเป็นรอย ตัดไม่ดี วัสดุไม่เข้ากัน คอลเล็ตเสีย ซีลผิด แรงด้านข้างสูง หรือถอดต่อซ้ำ การเปลี่ยนเฉพาะตัวข้อต่ออาจทิ้งสาเหตุไว้
เมื่อปัญหาการไหลเกิดหลังดัดแปลงเครื่อง ให้เปรียบเทียบความต้องการพร้อมกันใหม่ ความยาวท่อ ตำแหน่งวาล์ว ความสามารถแมนิโฟลด์ และทางระบาย ข้อต่อที่ใกล้กระบอกช้าที่สุดไม่จำเป็นต้องเป็นคอขวด การไหลวิกฤตที่จุดอื่นอาจจำกัดอัตราการไหลมวล จึงยังต้องวิเคราะห์เส้นทางจ่ายและระบายทั้งหมด
คำถามที่พบบ่อยเกี่ยวกับการเลือกข้อต่อนิวเมติกและประสิทธิภาพ
ตัวอย่างท่อ 8 mm จุดต่อ Uni 1/4 ของ SMC ระบุพื้นที่ประสิทธิผล 26.1 mm2 สำหรับข้อต่อตรง KQ2H และ 21.6 mm2 สำหรับข้องอ KQ2L เมื่อใช้ท่อไนลอน (SMC KQ2, เข้าถึงปี 2026) คำตอบต่อไปนี้จึงเน้นหลักฐานเฉพาะรุ่นแทนเปอร์เซ็นต์สากล
ข้องอทำให้แรงดันตกจนยอมรับไม่ได้เสมอหรือไม่
ไม่ ข้องอมักเพิ่มทางเลี้ยวและอาจมีพื้นที่ประสิทธิผลน้อยกว่ารุ่นตรงที่เทียบกัน แต่ผลขึ้นกับการออกแบบและจุดทำงานจริง เปรียบเทียบข้อมูลการไหลที่ทดสอบของทั้งสองหมายเลขชิ้นส่วน แล้ววัดแรงดันไดนามิกหากงานไวต่อเวลารอบหรือแรง
พอร์ตข้อต่อต้องตรงกับขนาดเกลียวของอุปกรณ์เสมอหรือไม่
เกลียวต้องเข้ากันทางกล แต่ป้ายขนาดเกลียวที่ตรงกันไม่พิสูจน์ความสามารถการไหล ตรวจพอร์ตภายในต่ำสุด ID ท่อ พื้นที่ประสิทธิผลหรือข้อมูล ISO 6358 วิธีซีล พิกัดแรงดัน และพื้นที่ติดตั้ง เกลียวใหญ่ยังอาจมีคอขวดภายในเล็กกว่า
ข้อต่อไหลสูงประหยัดพลังงานได้เท่าใด
ไม่มีเปอร์เซ็นต์สากล ใกล้ 100 psig DOE ประมาณว่าพลังงานเอาต์พุตเต็มเพิ่มราว 1% ต่อแรงดันจ่ายเครื่องอัดอากาศที่เพิ่ม 2 psi การเปลี่ยนข้อต่อสร้างการประหยัดต่อเมื่อกำจัดแรงดันสูญเสียที่ยืนยันแล้วและช่วยลดแรงดันระบบหรือความต้องการเครื่องอัดอากาศอย่างปลอดภัย
Cv เพียงพอสำหรับเปรียบเทียบข้อต่อนิวเมติกหรือไม่
Cv ช่วยเปรียบเทียบได้เมื่อซัพพลายเออร์ทั้งสองระบุสภาวะทดสอบที่เข้ากัน แต่ไม่พอสำหรับเลือกขนาดลมอัดสุดท้าย ให้ขอแรงดันต้นทางและปลายทาง อุณหภูมิ สภาวะอัตราการไหลอ้างอิง และพฤติกรรมการไหลวิกฤต ค่า C และ b ตาม ISO 6358 หรือกราฟแรงดัน-อัตราการไหลเต็มรูปแบบเป็นข้อมูลนิวเมติกที่ชัดกว่า
RFQ ข้อต่อควรมีข้อมูลอะไร
ระบุ OD, ID จริง และวัสดุท่อ; ประเภทเกลียวและซีล; ของไหล; แรงดันต่ำสุดและสูงสุด; อุณหภูมิ; สภาพแวดล้อม; อัตราการไหลสูงสุด; แรงดันตกที่อนุญาต; รูปทรงข้อต่อ; ข้อมูลการไหลที่ต้องการ; หลักฐาน ISO 14743 ที่เกี่ยวข้อง; จำนวน; แบบ; และจุดวัดสำหรับการยอมรับสุดท้าย ส่งข้อมูลรุ่นที่ขาดผ่าน หน้าติดต่อฝ่ายเทคนิค
การเลือกข้อต่อที่ถูกต้องยกระดับสมรรถนะเมื่อปฏิบัติต่อมันเป็นขอบเขตวิศวกรรม ไม่ใช่ทางลัดจากขนาดแคตตาล็อก จับคู่ชุดประกอบเต็ม เปรียบเทียบข้อมูลการไหลของของไหลอัดตัวได้ ทดสอบในช่วงความต้องการสูงสุด และเชื่อมทุกคำอ้างพลังงานกับการลดแรงดันที่ตรวจสอบแล้ว วิธีนี้ปกป้องเวลารอบ ความเชื่อถือได้ และประสิทธิภาพเครื่องอัดอากาศโดยไม่รับปากการประหยัดที่ระบบทำไม่ได้
แหล่งอ้างอิงทางเทคนิคภายนอกและวันที่สืบค้น
- กระทรวงพลังงานสหรัฐฯ, Improving Compressed Air System Performance: สาเหตุแรงดันตกที่จุดใช้งาน คำแนะนำต่ำกว่า 10% สภาวะทำงานไดนามิก และหลักประมาณแรงดัน 2 psi สืบค้น 2026-07-14
- ISO 6358-1:2013: กฎทั่วไปและการทดสอบสภาวะคงที่ของคุณลักษณะการไหลอุปกรณ์นิวเมติกด้วยของไหลอัดตัวได้ สืบค้น 2026-07-14
- ISO 6358-2:2019: วิธีทดสอบทางเลือกแบบอัดเข้าและระบายออกสำหรับคุณลักษณะการไหล สืบค้น 2026-07-14
- ISO 6358-3:2014: การคำนวณการไหลสภาวะคงที่แบบต่ำกว่าความเร็วเสียงและวิกฤตสำหรับระบบที่ทราบข้อมูลอุปกรณ์ สืบค้น 2026-07-14
- ISO 14743:2020: ข้อกำหนดทั่วไปและการทดสอบสมรรถนะข้อต่อเสียบเร็วสำหรับท่อเทอร์โมพลาสติก OD 3-16 mm สืบค้น 2026-07-14
- ISO 4414:2010: กฎทั่วไปและข้อกำหนดความปลอดภัยของระบบกำลังของไหลนิวเมติกและอุปกรณ์บนเครื่องจักร สืบค้น 2026-07-14
- SMC, ข้อต่อเสียบเร็ว KQ2: พื้นที่ประสิทธิผล พอร์ตต่ำสุด วัสดุท่อ เกลียว และรูปทรงเฉพาะรุ่น สืบค้น 2026-07-14
- Festo, ข้อต่อเสียบเร็ว QS: รุ่นข้อต่อ ขีดจำกัดแรงดันและอุณหภูมิ การเสียบท่อ การขัน วัสดุ และสภาพแวดล้อม สืบค้น 2026-07-14
- แคตตาล็อก Parker Legris Rectus Distribution: พิกัดอัตราการไหลลมของข้อต่อถอดเร็ว ณ แรงดันขาเข้าและแรงดันตกระบุ สืบค้น 2026-07-14
