หมวดวาล์วควบคุมและปรับค่า

วาล์วควบคุมและปรับค่านิวเมติก

วาล์วควบคุมและปรับค่าช่วยปรับอัตราการไหล ป้องกันการไหลย้อน เพิ่มแรงดัน ระบายน้ำคอนเดนเสท หรือทำให้บางส่วนของวงจรนิวเมติกเสถียร เปรียบเทียบตารางสเปกตามหน้าที่วาล์วก่อนส่งรายละเอียด RFQ

ดูข้อมูลจำเพาะสินค้า เตรียม RFQ สำหรับวาล์ว

การควบคุมอัตราการไหลเช็ควาล์วการเพิ่มแรงดันระบายอัตโนมัติ

คู่มือเลือกหมวดสินค้า

วาล์วปรับแก้ปัญหาพฤติกรรมเฉพาะของวงจร

อย่าเลือกวาล์วเหล่านี้จากรูปลักษณ์เท่านั้น ให้ระบุว่าวงจรต้องการปรับความเร็ว การไหลทางเดียว เพิ่มแรงดัน ระบายอัตโนมัติ หรือแยกการไหล จากนั้นเปรียบเทียบพอร์ต แรงดัน และรายละเอียดการปรับ

หมวดวาล์วนิวเมติก

01โซลินอยด์วาล์ว 02วาล์วควบคุมลม 03วาล์วควบคุมมือ 04วาล์วกลไก 05วาล์วควบคุมอัตราการไหล 06โซลินอยด์วาล์วสำหรับของไหล 07วาล์วเหยียบเท้า

วาล์วควบคุมและปรับค่านิวเมติก • ข้อมูลจำเพาะสินค้า

วาล์วควบคุมและปรับค่านิวเมติก: สเปกสำคัญสำหรับการเลือกอย่างรวดเร็ว

แต่ละซีรีส์มีรูปภาพ ข้อมูลสั่งซื้อ สเปกหลัก และตารางเปรียบเทียบ เพื่อช่วยจัดทำ RFQ ได้เร็วขึ้น

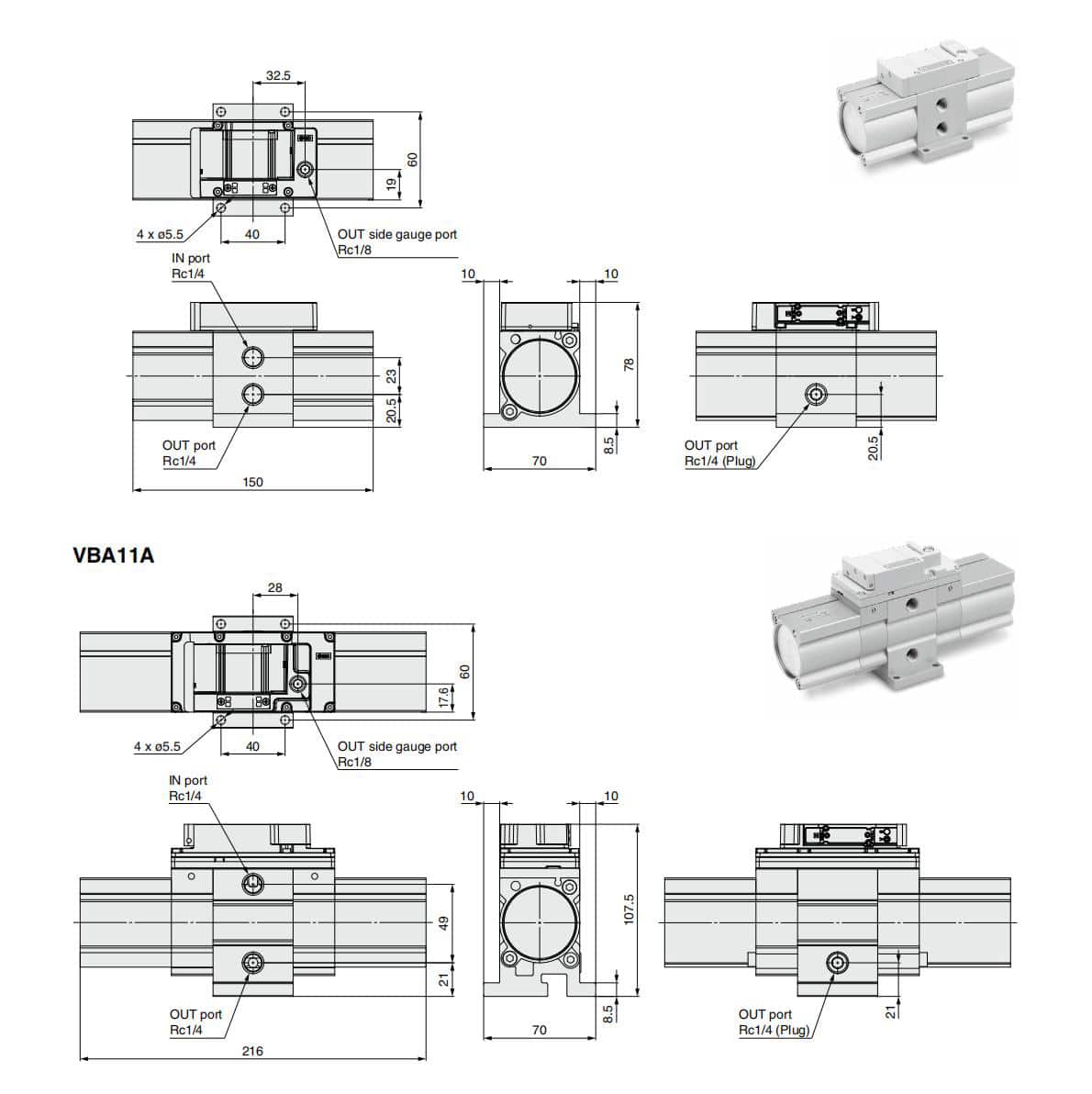

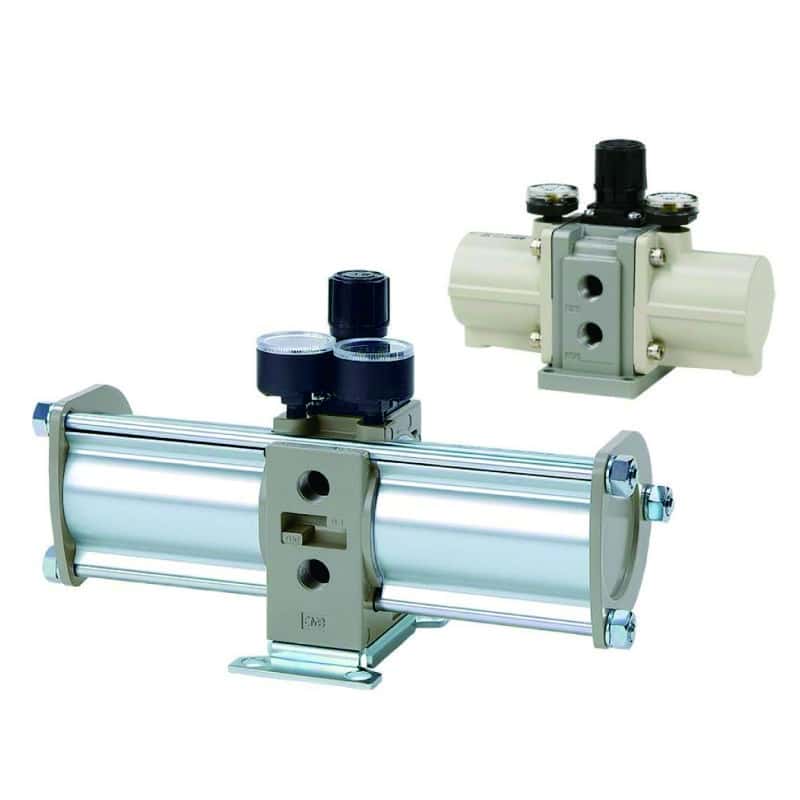

บูสเตอร์เรกูเลเตอร์นิวเมติกประหยัดพลังงาน VBA-X3239 รูปสินค้า

รหัสสั่งซื้อ

ซีรีส์ 01

ซีรีส์: บูสเตอร์เรกูเลเตอร์นิวเมติกประหยัดพลังงาน VBA-X3239
รุ่น: VBA10A, VBA11A

สเปกสำคัญ

จุดเน้นการเลือก

รุ่น: VBA10A, VBA11A
ของไหล: ลมอัด
อัตราส่วนเพิ่มแรงดัน: 2 เท่า (คงที่), 4 เท่า (คงที่)
ขนาดพอร์ต (IN, OUT) [Rc]: 1/4
อุณหภูมิแวดล้อมและของไหล [°C]: 2 to 50(ไม่เกิดการแข็งตัว)

รายการตรวจสอบใบเสนอราคา

พร้อมสำหรับ RFQ

ส่งข้อมูลการทำงานเหล่านี้เพื่อให้เบปโต นิวเมติกช่วยยืนยันการกำหนดค่าที่เหมาะสม

รุ่น / รูปภาพ: ส่งฉลากวาล์ว รหัสรุ่นเดิม หรือรูปติดตั้ง
ฟังก์ชัน: ยืนยันจำนวนทาง ตำแหน่ง ชนิดการสั่งงาน และสถานะปกติ
ตัวกลาง / แรงดัน: แจ้งตัวกลางใช้งาน ช่วงแรงดัน และอุณหภูมิ
รายละเอียดไฟฟ้า: ยืนยันแรงดันไฟฟ้า ความถี่ ชนิดคอยล์ และคอนเนกเตอร์ หากเกี่ยวข้อง
พอร์ต / เกลียว: ส่งขนาดพอร์ต มาตรฐานเกลียว และการต่อท่อหรือท่อลม

สรุปการเลือก

สเปกทางไหลและรูออริฟิซ

20 แถว

รุ่น	VBA10A	VBA11A
ตัวอย่างรหัสสั่งซื้อหนึ่งรายการ	VBA10A-02□-X3239	VBA11A-02□-X3239
รหัสขนาดตัวเรือน	10A	11A
รหัสพอร์ต	02 (Rc 1/4 IN, OUT)	02 (Rc 1/4 IN, OUT)
รหัสตัวเลือก	ไม่มี / G: เกจแรงดันด้าน OUT	ไม่มี / G: เกจแรงดันด้าน OUT
ของไหล	ลมอัด
อัตราส่วนเพิ่มแรงดัน	2 เท่า (คงที่)	4 เท่า (คงที่)
ค่าการไหลสูงสุด∗1 [L/min (ANR)]	230	1000
ช่วงแรงดันขาออก [MPa]	0.4 to 1.4	0.8 to 2.0
ช่วงแรงดันขาเข้า [MPa]	0.2 to 0.7	0.2 to 0.5
แรงดันทดสอบ [MPa]	2.1	3.0
ขนาดพอร์ต (IN, OUT) [Rc]	1/4
พอร์ตเกจด้าน OUT [Rc]	1/8
พอร์ตต่อถัง (พร้อมปลั๊ก)∗2	1/4
อุณหภูมิแวดล้อมและของไหล [°C]	2 to 50(ไม่เกิดการแข็งตัว)
การติดตั้ง	แนวนอน, แนวตั้ง
การหล่อลื่น	จาระบี (ไม่ต้องจ่ายน้ำมัน)
น้ำหนัก [kg]	0.95	1.6
∗1 อัตราการไหลเมื่อ IN = OUT = 0.5 MPa แรงดันเปลี่ยนตามสภาพการทำงาน
∗2 พอร์ตต่อถังไม่สามารถใช้กับงานอื่นนอกจากการเชื่อมต่อกับ VBAT

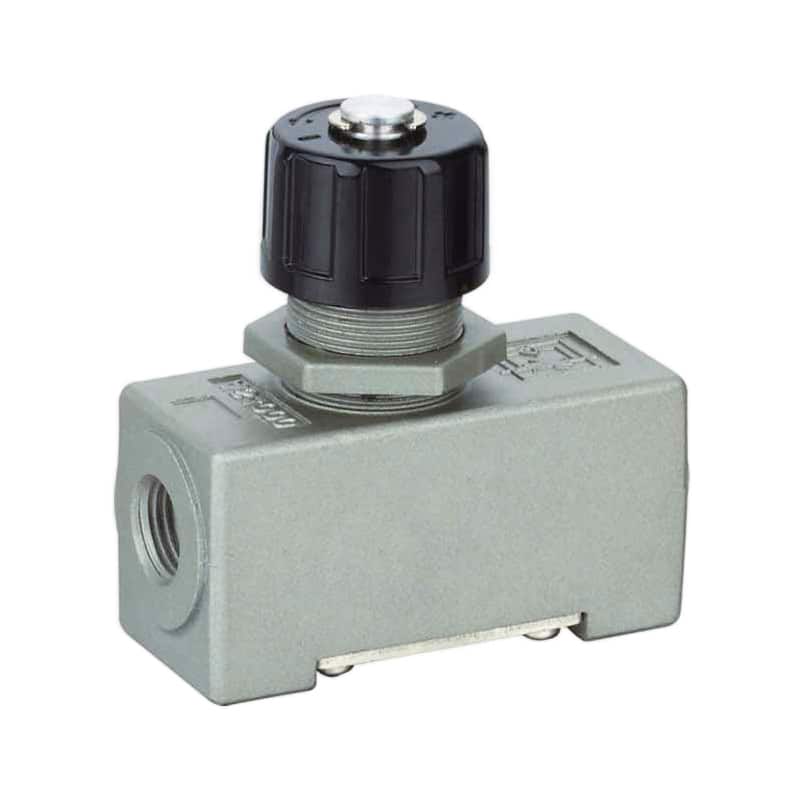

เช็ควาล์วนิวเมติกซีรีส์ AS (ลมไหลทางเดียว) รูปสินค้า

รหัสสั่งซื้อ

ซีรีส์ 02

ซีรีส์: เช็ควาล์วนิวเมติกซีรีส์ AS (ลมไหลทางเดียว)
รุ่น: AS4000-02 | AS4000-03 | AS4000-04

สเปกสำคัญ

จุดเน้นการเลือก

รุ่น: AS4000-02 | AS4000-03 | AS4000-04
ความทนแรงดันที่รับรอง: 1.5 MPa
การไหลอิสระ: อัตราการไหล (L/min), 1670
รหัสขนาดพอร์ต: 02: G1/4", 03: G3/8", 04: G1/2"
อุณหภูมิแวดล้อมและสื่อใช้งาน: 5-50 °C

รายการตรวจสอบใบเสนอราคา

พร้อมสำหรับ RFQ

รุ่น / รูปภาพ: ส่งฉลากวาล์ว รหัสรุ่นเดิม หรือรูปติดตั้ง
ฟังก์ชัน: ยืนยันจำนวนทาง ตำแหน่ง ชนิดการสั่งงาน และสถานะปกติ
ตัวกลาง / แรงดัน: แจ้งตัวกลางใช้งาน ช่วงแรงดัน และอุณหภูมิ
รายละเอียดไฟฟ้า: ยืนยันแรงดันไฟฟ้า ความถี่ ชนิดคอยล์ และคอนเนกเตอร์ หากเกี่ยวข้อง
พอร์ต / เกลียว: ส่งขนาดพอร์ต มาตรฐานเกลียว และการต่อท่อหรือท่อลม

สรุปการเลือก

สเปกทางไหลและรูออริฟิซ

15 แถว

รุ่น	AS4000-02	AS4000-03	AS4000-04
รหัสซีรีส์	AS (เช็ควาล์ว)	AS (เช็ควาล์ว)	AS (เช็ควาล์ว)
รหัสสเปก	4000	4000	4000
รหัสขนาดพอร์ต	02	03	04
ขนาดพอร์ต	G1/4″	G3/8″	G1/2″
อัตราการไหลอิสระ [L/min]	1670	1670	1670
พื้นที่หน้าตัดมีผลของการไหลอิสระ [mm²]	25.5	25.5	25.5
อัตราการไหลที่ควบคุม [L/min]	1670	1670	1670
พื้นที่หน้าตัดมีผลของการไหลที่ควบคุม [mm²]	25.5	25.5	25.5
แรงดันทดสอบ	1.5 MPa	1.5 MPa	1.5 MPa
แรงดันทำงานสูงสุด	1.0 MPa	1.0 MPa	1.0 MPa
แรงดันใช้งานต่ำสุด	0.05 MPa	0.05 MPa	0.05 MPa
อุณหภูมิแวดล้อมและตัวกลาง	5-50 °C	5-50 °C	5-50 °C
จำนวนรอบปรับการไหล	8-9	8-9	8-9
สัญลักษณ์กราฟิก	เช็ควาล์วทางเดียว	เช็ควาล์วทางเดียว	เช็ควาล์วทางเดียว

วาล์วควบคุมนิวเมติกทางเดียวซีรีส์ KAM รูปสินค้า

รหัสสั่งซื้อ

ซีรีส์ 03

ซีรีส์: วาล์วควบคุมนิวเมติกทางเดียวซีรีส์ KAM
รุ่น: KAM-06 | KAM-08 | KAM-10 | KAM-15
ตัวกลางในการทำงาน: ลมอัด

สเปกสำคัญ

จุดเน้นการเลือก

รุ่น: KAM-06 | KAM-08 | KAM-10 | KAM-15
ตัวกลางในการทำงาน: ลมอัด
แรงดันใช้งาน: 0.05 to 1.2 MPa
การไหล [mm²/s]: 10-60 L/min
รหัสขนาดพอร์ต: 06: G1/8", 08: G1/4", 10: G3/8", 15: G1/2"

รายการตรวจสอบใบเสนอราคา

พร้อมสำหรับ RFQ

รุ่น / รูปภาพ: ส่งฉลากวาล์ว รหัสรุ่นเดิม หรือรูปติดตั้ง
ฟังก์ชัน: ยืนยันจำนวนทาง ตำแหน่ง ชนิดการสั่งงาน และสถานะปกติ
ตัวกลาง / แรงดัน: แจ้งตัวกลางใช้งาน ช่วงแรงดัน และอุณหภูมิ
รายละเอียดไฟฟ้า: ยืนยันแรงดันไฟฟ้า ความถี่ ชนิดคอยล์ และคอนเนกเตอร์ หากเกี่ยวข้อง
พอร์ต / เกลียว: ส่งขนาดพอร์ต มาตรฐานเกลียว และการต่อท่อหรือท่อลม

สรุปการเลือก

สเปกทางไหลและรูออริฟิซ

9 แถว

รุ่น	KAM-06	KAM-08	KAM-10	KAM-15
รหัสซีรีส์	KAM (เช็ควาล์ว)	KAM (เช็ควาล์ว)	KAM (เช็ควาล์ว)	KAM (เช็ควาล์ว)
รหัสขนาดพอร์ต	06	08	10	15
ขนาดพอร์ต	G1/8″	G1/4″	G3/8″	G1/2″
การไหล [mm²/s]	10	20	40	60
อัตราการรั่วออก [cm³/min]	≤45	≤60	≤80	≤95
ตัวกลางในการทำงาน	ลมอัด	ลมอัด	ลมอัด	ลมอัด
ช่วงอุณหภูมิทำงาน	-5 ถึง 60 °C	-5 ถึง 60 °C	-5 ถึง 60 °C	-5 ถึง 60 °C
แรงดันทำงาน	0.05 to 1.2 MPa	0.05 to 1.2 MPa	0.05 to 1.2 MPa	0.05 to 1.2 MPa

ตารางเพิ่มเติม

Overall ขนาดติดตั้ง

6 แถว

รุ่น	G	L	D
KAM-03	M5	21	10
KAM-06	G1/8”	37	14
KAM-08	G1/4”	48	17
KAM-10	G3/8”	50	21
KAM-15	G1/2”	60	24

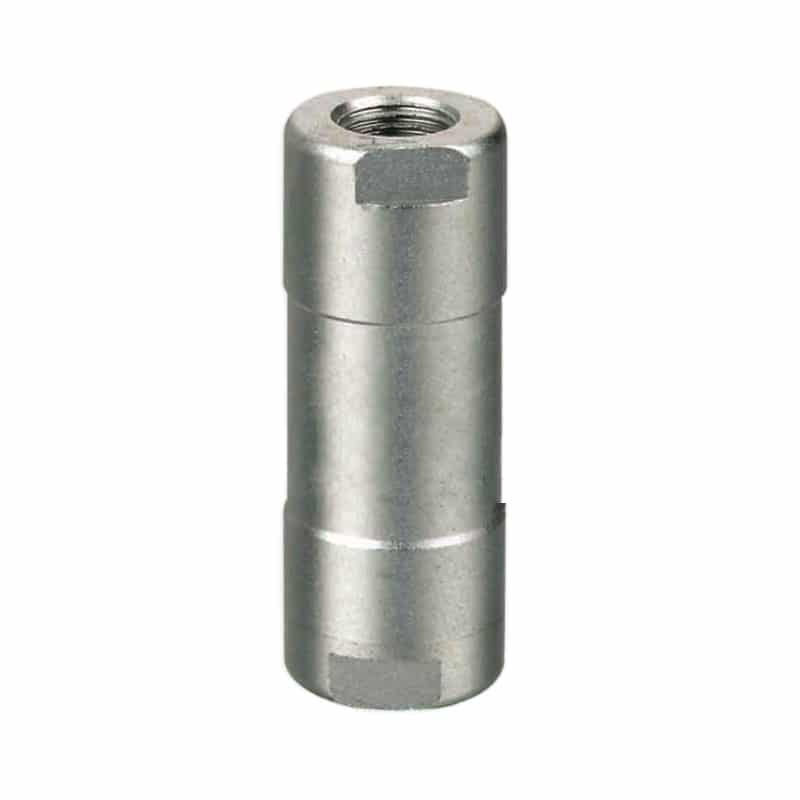

เช็ควาล์วนิวเมติกซีรีส์ KA (ไหลทางเดียว) รูปสินค้า

รหัสสั่งซื้อ

ซีรีส์ 04

ซีรีส์: เช็ควาล์วนิวเมติกซีรีส์ KA (ไหลทางเดียว)
รุ่น: KA-06 | KA-08 | KA-10 | KA-15 | KA-20 | KA-25 | KA-32 | KA-40 | KA-50

สเปกสำคัญ

จุดเน้นการเลือก

รุ่น: KA-06 | KA-08 | KA-10 | KA-15 | KA-20 | KA-25 | KA-32 | KA-40 | KA-50
อุณหภูมิตัวกลาง: 0 to +55 °C
แรงดันใช้งาน: 0.05 to 0.8 MPa
อัตราการรั่วออก [cm³/min]: 50-500 L/min
รหัสขนาดพอร์ต: L06: G1/8", L08: G1/4", L10: G3/8", L15: G1/2", L20: G3/4", L25: G1", L32: G1-1/4", L40: G1-1/2"

รายการตรวจสอบใบเสนอราคา

พร้อมสำหรับ RFQ

รุ่น / รูปภาพ: ส่งฉลากวาล์ว รหัสรุ่นเดิม หรือรูปติดตั้ง
ฟังก์ชัน: ยืนยันจำนวนทาง ตำแหน่ง ชนิดการสั่งงาน และสถานะปกติ
ตัวกลาง / แรงดัน: แจ้งตัวกลางใช้งาน ช่วงแรงดัน และอุณหภูมิ
รายละเอียดไฟฟ้า: ยืนยันแรงดันไฟฟ้า ความถี่ ชนิดคอยล์ และคอนเนกเตอร์ หากเกี่ยวข้อง
พอร์ต / เกลียว: ส่งขนาดพอร์ต มาตรฐานเกลียว และการต่อท่อหรือท่อลม

สรุปการเลือก

สเปกทางไหลและรูออริฟิซ

13 แถว

รุ่น	KA-06	KA-08	KA-10	KA-15	KA-20	KA-25	KA-32	KA-40	KA-50
รหัสซีรีส์	KA (เช็ควาล์ว)	KA (เช็ควาล์ว)	KA (เช็ควาล์ว)	KA (เช็ควาล์ว)	KA (เช็ควาล์ว)	KA (เช็ควาล์ว)	KA (เช็ควาล์ว)	KA (เช็ควาล์ว)	KA (เช็ควาล์ว)
รหัสขนาดพอร์ต	L06	L08	L10	L15	L20	L25	L32	L40	L50
ขนาดพอร์ต	G1/8"	G1/4"	G3/8"	G1/2"	G3/4"	G1"	G1-1/4"	G1-1/2"	G2"
แรงดันใช้งาน	0.05 to 0.8 MPa	0.05 to 0.8 MPa	0.05 to 0.8 MPa	0.05 to 0.8 MPa	0.05 to 0.8 MPa	0.05 to 0.8 MPa	0.05 to 0.8 MPa	0.05 to 0.8 MPa	0.05 to 0.8 MPa
อุณหภูมิแวดล้อม	-10 ถึง +55 °C	-10 ถึง +55 °C	-10 ถึง +55 °C	-10 ถึง +55 °C	-10 ถึง +55 °C	-10 ถึง +55 °C	-10 ถึง +55 °C	-10 ถึง +55 °C	-10 ถึง +55 °C
อุณหภูมิตัวกลาง	0 to +55 °C	0 to +55 °C	0 to +55 °C	0 to +55 °C	0 to +55 °C	0 to +55 °C	0 to +55 °C	0 to +55 °C	0 to +55 °C
การไหลเวียน	10	20	40	60	110	190	300	400	650
ความสามารถในการเริ่มทำงาน	≤0.03 MPa	≤0.03 MPa	≤0.03 MPa	≤0.03 MPa	≤0.03 MPa	≤0.03 MPa	≤0.03 MPa	≤0.03 MPa	≤0.03 MPa
อัตราการรั่วออก [cm³/min]	50	50	120	120	250	250	500	500	500
เวลาตอบสนอง [s]	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03
อายุการใช้งาน [หมื่นรอบ]	≥150	≥150	≥150	≥150	≥150	≥150	≥150	≥150	≥150
สัญลักษณ์กราฟิก	เช็ควาล์วทางเดียวจาก A ไป P	เช็ควาล์วทางเดียวจาก A ไป P	เช็ควาล์วทางเดียวจาก A ไป P	เช็ควาล์วทางเดียวจาก A ไป P	เช็ควาล์วทางเดียวจาก A ไป P	เช็ควาล์วทางเดียวจาก A ไป P	เช็ควาล์วทางเดียวจาก A ไป P	เช็ควาล์วทางเดียวจาก A ไป P	เช็ควาล์วทางเดียวจาก A ไป P

ตารางเพิ่มเติม

ขนาดพอร์ต และ ขนาดติดตั้ง

11 แถว

รุ่น	รหัสท่อข้อต่อ	D	D1	D2	S	L	a	a1	h
KA-L3	3	M6×1	Φ9	Φ12	12	36	6	5	1.4o -0.1
KA-L6	6	G1/8 M10×1	Φ13	Φ28	24	64	10	6	1.4o -0.1
KA-L8	8	G1/4 M12×1.5	Φ16	Φ28	24	64	12	6	1.4o -0.1
KA-L10	10	G3/8 M16×1.5	Φ20	Φ40	36	86	14	10	1.8o -0.1
KA-L15	15	G1/2 M20×1.5	Φ26	Φ40	36	86	14	10	1.8o -0.1
KA-L20	20	G3/4 M27×2	Φ32	Φ55	46	112	21	12	1.8o -0.1
KA-L25	25	G1 M33×2	Φ40	Φ55	46	112	23	12	2.7o -0.12
KA-L32	32	G1/4 M42×2	Φ48	Φ88	75	161	25	22	2.7o -0.12
KA-L40	40	G1/8 M48×2	Φ54	Φ88	75	161	26	26	2.7o -0.12
KA-L50	50	G1/8 M60×2	Φ70	Φ100	90	95	26	26	4.5o -0.18

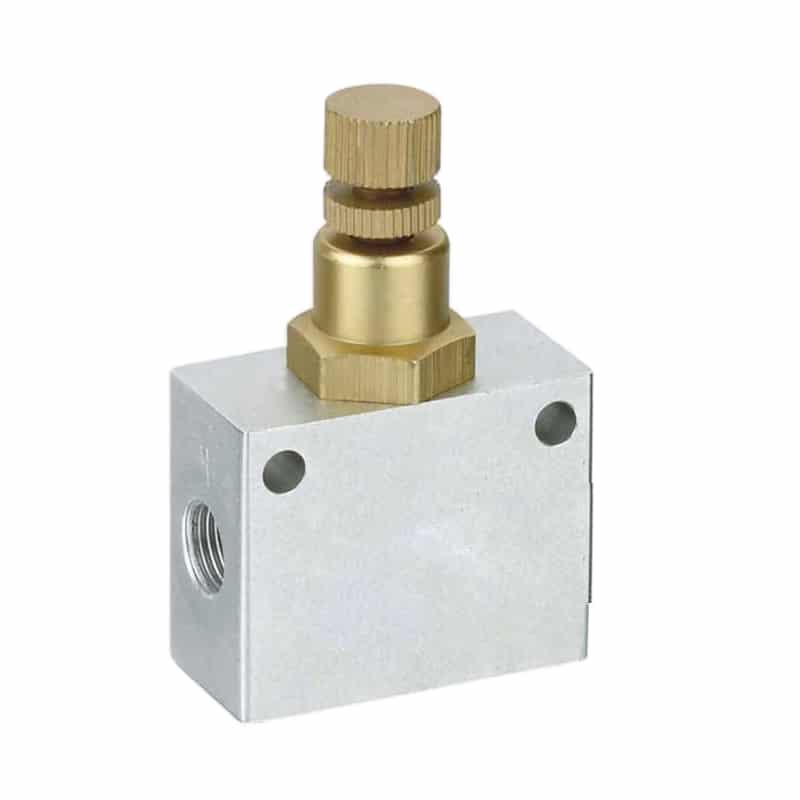

เช็ควาล์วนิวเมติกซีรีส์ KLA (ไหลทางเดียว) รูปสินค้า

รหัสสั่งซื้อ

ซีรีส์ 05

ซีรีส์: เช็ควาล์วนิวเมติกซีรีส์ KLA (ไหลทางเดียว)
รุ่น: KLA-06 | KLA-08 | KLA-10 | KLA-15

สเปกสำคัญ

จุดเน้นการเลือก

รุ่น: KLA-06 | KLA-08 | KLA-10 | KLA-15
สื่อทำงาน: ลม
ช่วงแรงดันทำงาน: 0.5 ถึง 0.95 kgf/cm²
อัตราการไหลพิกัดมาตรฐาน [L/min]: 200-1650 L/min
รหัสขนาดพอร์ต: 06: G1/8", 08: G1/4", 10: G3/8", 15: G1/2", 20: G3/4", 25: G1"

รายการตรวจสอบใบเสนอราคา

พร้อมสำหรับ RFQ

รุ่น / รูปภาพ: ส่งฉลากวาล์ว รหัสรุ่นเดิม หรือรูปติดตั้ง
ฟังก์ชัน: ยืนยันจำนวนทาง ตำแหน่ง ชนิดการสั่งงาน และสถานะปกติ
ตัวกลาง / แรงดัน: แจ้งตัวกลางใช้งาน ช่วงแรงดัน และอุณหภูมิ
รายละเอียดไฟฟ้า: ยืนยันแรงดันไฟฟ้า ความถี่ ชนิดคอยล์ และคอนเนกเตอร์ หากเกี่ยวข้อง
พอร์ต / เกลียว: ส่งขนาดพอร์ต มาตรฐานเกลียว และการต่อท่อหรือท่อลม

สรุปการเลือก

สเปกทางไหลและรูออริฟิซ

12 แถว

รุ่น	KLA-06	KLA-08	KLA-10	KLA-15
รหัสซีรีส์	KLA (เช็ควาล์ว)	KLA (เช็ควาล์ว)	KLA (เช็ควาล์ว)	KLA (เช็ควาล์ว)
รหัสขนาดพอร์ต	06	08	10	15
สื่อทำงาน	ลม	ลม	ลม	ลม
ขนาดพอร์ต	G1/8″	G1/4″	G3/8″	G1/2″
ช่วงแรงดันทำงาน	0.5 ถึง 0.95 kgf/cm²	0.5 ถึง 0.95 kgf/cm²	0.5 ถึง 0.95 kgf/cm²	0.5 ถึง 0.95 kgf/cm²
แรงดันทดสอบ	15.0 kgf/cm²	15.0 kgf/cm²	15.0 kgf/cm²	15.0 kgf/cm²
ช่วงอุณหภูมิการทำงาน	-5 ถึง 60 °C	-5 ถึง 60 °C	-5 ถึง 60 °C	-5 ถึง 60 °C
วัสดุตัวเรือน	อะลูมิเนียมอัลลอย Ly12	อะลูมิเนียมอัลลอย Ly12	อะลูมิเนียมอัลลอย Ly12	อะลูมิเนียมอัลลอย Ly12
อัตราการไหลพิกัดมาตรฐาน [L/min]	200	450	1250	1650
อัตราการไหลของวาล์วทางเดียว [L/min]	400	800	1500	2000
สัญลักษณ์กราฟิก	เช็ควาล์วทางเดียว	เช็ควาล์วทางเดียว	เช็ควาล์วทางเดียว	เช็ควาล์วทางเดียว

ตารางเพิ่มเติม

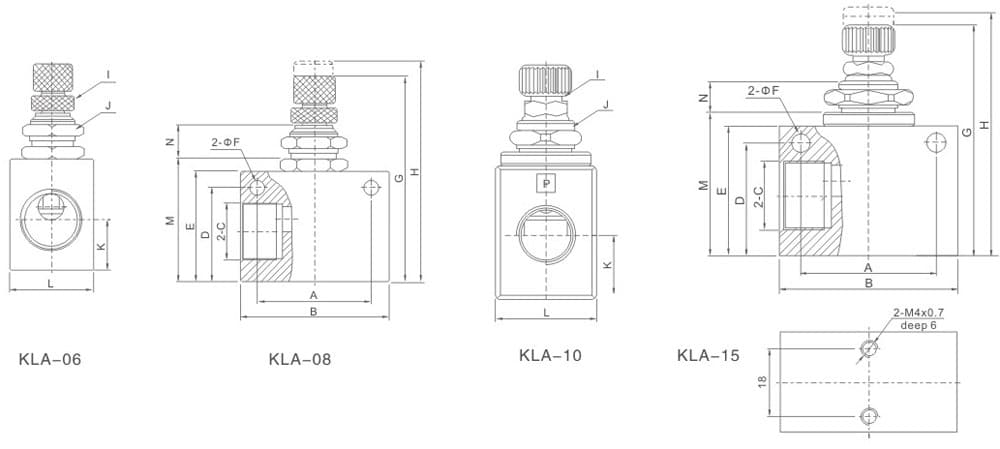

Overall ขนาดติดตั้ง

5 แถว

รุ่น / สัญลักษณ์	A	B	C	D	E	F	G	H	I	J	K	L	M	N
KLA-06	22	32	PT1/8	18	23	4.3	46.8	52.3	M6×0.5	M12×0.75	10	18	26	8.6
KLA-08	26	36	PT1/4	23	27	4.3	50.8	56.3	M6×0.5	M12×0.75	13.5	18	30	8.6
KLA-10	35	50	G3/8	32	37	5.3	65	74	M8×0.75	M16×1	17.5	28	40.5	10.2
KLA-15	35	50	G1/2	32	37	5.3	65	74	M8×0.75	M16×1	17.5	28	40.5	10.2

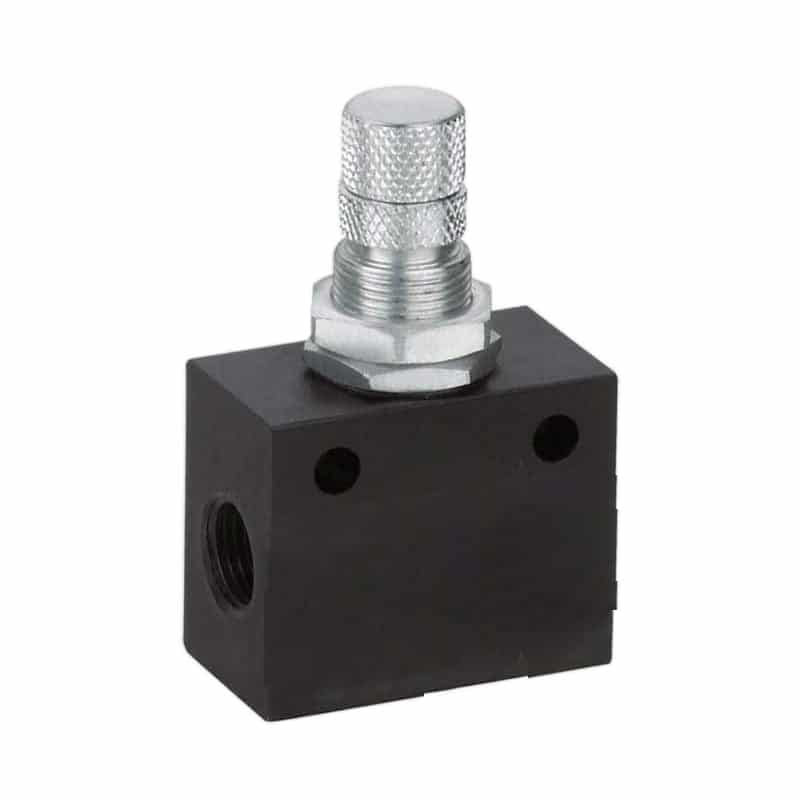

วาล์วควบคุมอัตราการไหลนิวเมติกความแม่นยำซีรีส์ ASC (สปีดคอนโทรลเลอร์) รูปสินค้า

รหัสสั่งซื้อ

ซีรีส์ 06

ซีรีส์: วาล์วควบคุมอัตราการไหลนิวเมติกความแม่นยำซีรีส์ ASC (สปีดคอนโทรลเลอร์)
รุ่น: ASC-06 | ASC-08 | ASC-10 | ASC-15

สเปกสำคัญ

จุดเน้นการเลือก

รุ่น: ASC-06 | ASC-08 | ASC-10 | ASC-15
สื่อทำงาน: ลม
ช่วงแรงดันทำงาน: 0-0.95 MPa
ขนาดพอร์ต: G1/8″, G1/4″, G3/8″, G1/2″
ช่วงอุณหภูมิการทำงาน: 0-60 °C

รายการตรวจสอบใบเสนอราคา

พร้อมสำหรับ RFQ

รุ่น / รูปภาพ: ส่งฉลากวาล์ว รหัสรุ่นเดิม หรือรูปติดตั้ง
ฟังก์ชัน: ยืนยันจำนวนทาง ตำแหน่ง ชนิดการสั่งงาน และสถานะปกติ
ตัวกลาง / แรงดัน: แจ้งตัวกลางใช้งาน ช่วงแรงดัน และอุณหภูมิ
รายละเอียดไฟฟ้า: ยืนยันแรงดันไฟฟ้า ความถี่ ชนิดคอยล์ และคอนเนกเตอร์ หากเกี่ยวข้อง
พอร์ต / เกลียว: ส่งขนาดพอร์ต มาตรฐานเกลียว และการต่อท่อหรือท่อลม

สรุปการเลือก

medium, แรงดัน, และ อุณหภูมิ specifications

5 แถว

รุ่น	ASC-06	ASC-08	ASC-10	ASC-15
ขนาดพอร์ต	G1/8″	G1/4″	G3/8″	G1/2″
สื่อทำงาน	ลม
ช่วงแรงดันทำงาน	0-0.95 MPa
ช่วงอุณหภูมิการทำงาน	0-60 °C

ตารางเพิ่มเติม

Overall ขนาดติดตั้ง

5 แถว

รุ่น	A	B	C	D	E	F	G	H	I	J	K	L
ASC-06	22	32	G1/8	22	27	4.3	49.7	56.5	M6×0.5	M12×0.75	12	18
ASC-08	26	36	G1/4	22	27	4.3	49.7	56.5	M6×0.5	M12×0.75	12	18
ASC-10	28	40	G3/8	25	30	4.3	52.7	59.5	M6×0.5	M12×0.75	13	22
ASC-15	28	40	G1/2	30	35	4.3	58.7	65.5	M6×0.5	M12×0.75	13.5	26

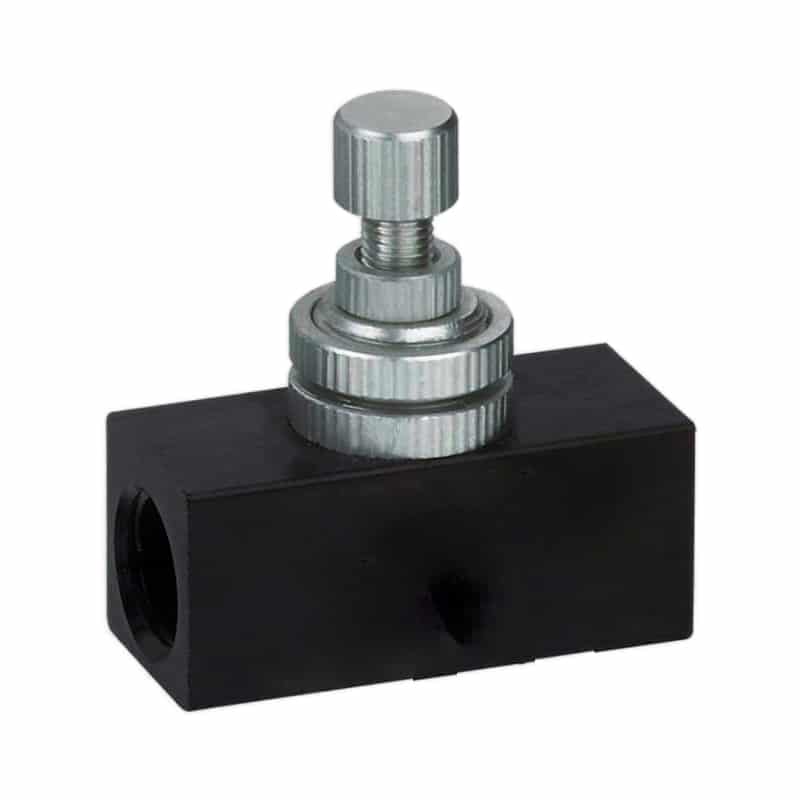

วาล์วควบคุมอัตราการไหลทางเดียวนิวเมติกซีรีส์ RE (สปีดคอนโทรลเลอร์) รูปสินค้า

รหัสสั่งซื้อ

ซีรีส์ 07

ซีรีส์: วาล์วควบคุมอัตราการไหลทางเดียวนิวเมติกซีรีส์ RE (สปีดคอนโทรลเลอร์)
รุ่น: RE-01 | RE-02 | RE-03 | RE-04

สเปกสำคัญ

จุดเน้นการเลือก

รุ่น: RE-01 | RE-02 | RE-03 | RE-04
สื่อทำงาน: ลม
ช่วงแรงดันทำงาน: 0-0.95 MPa
ขนาดพอร์ต: G1/8″, G1/4″, G3/8″, G1/2″
ช่วงอุณหภูมิการทำงาน: 0-60 °C

รายการตรวจสอบใบเสนอราคา

พร้อมสำหรับ RFQ

รุ่น / รูปภาพ: ส่งฉลากวาล์ว รหัสรุ่นเดิม หรือรูปติดตั้ง
ฟังก์ชัน: ยืนยันจำนวนทาง ตำแหน่ง ชนิดการสั่งงาน และสถานะปกติ
ตัวกลาง / แรงดัน: แจ้งตัวกลางใช้งาน ช่วงแรงดัน และอุณหภูมิ
รายละเอียดไฟฟ้า: ยืนยันแรงดันไฟฟ้า ความถี่ ชนิดคอยล์ และคอนเนกเตอร์ หากเกี่ยวข้อง
พอร์ต / เกลียว: ส่งขนาดพอร์ต มาตรฐานเกลียว และการต่อท่อหรือท่อลม

สรุปการเลือก

medium, แรงดัน, และ อุณหภูมิ specifications

5 แถว

รุ่น	RE-01	RE-02	RE-03	RE-04
ขนาดพอร์ต	G1/8″	G1/4″	G3/8″	G1/2″
สื่อทำงาน	ลม
ช่วงแรงดันทำงาน	0-0.95 MPa
ช่วงอุณหภูมิการทำงาน	0-60 °C

ตารางเพิ่มเติม

Overall ขนาดติดตั้ง

5 แถว

รุ่น / สัญลักษณ์	A	B	C	D	E	F	G
RE-01	45	19	43	50	Φ19	M14×1	G1/8
RE-02	45	19	43	50	Φ19	M14×1	G1/4
RE-03	55	25	55	62	Φ25	M18×1	G3/8
RE-04	55	25	55	62	Φ25	M18×1	G1/2

ภาพสินค้าวาล์วเดรนอัตโนมัตินิวเมติกซีรีส์ XADV มุมมองที่ 1

รหัสสั่งซื้อ

ซีรีส์ 08

ซีรีส์: วาล์วระบายอัตโนมัตินิวเมติกซีรีส์ XADV

สเปกสำคัญ

จุดเน้นการเลือก

ตัวอย่างรหัสสั่งซื้อ: XADV-200-FN/W | XADV-200-G10
ประเภทเครื่องจักร: 200, 300, 400, BC
หลักการระบาย: F: ลูกลอย | N: เกลียวตัวเมีย | W: เกลียวตัวผู้ | G: แบบระดับ

รายการตรวจสอบใบเสนอราคา

พร้อมสำหรับ RFQ

รุ่น / รูปภาพ: ส่งฉลากวาล์ว รหัสรุ่นเดิม หรือรูปติดตั้ง
ฟังก์ชัน: ยืนยันจำนวนทาง ตำแหน่ง ชนิดการสั่งงาน และสถานะปกติ
ตัวกลาง / แรงดัน: แจ้งตัวกลางใช้งาน ช่วงแรงดัน และอุณหภูมิ
รายละเอียดไฟฟ้า: ยืนยันแรงดันไฟฟ้า ความถี่ ชนิดคอยล์ และคอนเนกเตอร์ หากเกี่ยวข้อง
พอร์ต / เกลียว: ส่งขนาดพอร์ต มาตรฐานเกลียว และการต่อท่อหรือท่อลม

สรุปการเลือก

โครงสร้างรหัสสั่งซื้อ

5 แถว

ตำแหน่งรหัส	ตัวอย่าง	ความหมาย	หมายเหตุการเลือก
ซีรีส์	XADV	วาล์วระบายน้ำอัตโนมัตินิวเมติกซีรีส์ XADV	ใช้สำหรับเลือกการระบายคอนเดนเสทอัตโนมัติ
ประเภทเครื่องจักร	200 / 300 / 400 / BC / MA / AC	ตระกูลตัวเรือนหรือถ้วยน้ำ	จับคู่กับตัวระบายที่ติดตั้งหรือถ้วยน้ำของกรอง/เรกูเลเตอร์
ตัวระบายแบบลูกลอยเกลียว	FN/W	F: แบบลูกลอย; N: เกลียวเมีย; W: เกลียวผู้	ใช้ส่วนต่อท้ายนี้เมื่อเลือกตัวระบายลูกลอยแบบเกลียว
ตัวระบายแบบระดับ	G10 / G12 / G14 / G16	G: แบบระดับ; ตัวเลขแสดงเส้นผ่านศูนย์กลางในของถ้วยน้ำที่ติดตั้ง	ยืนยันเส้นผ่านศูนย์กลางด้านในของถ้วยก่อนเสนอราคา

ตารางเพิ่มเติม

คู่มือประเภทเครื่องจักรและหลักการระบาย

4 แถว

ตัวอย่างการสั่งซื้อ	รหัสซีรีส์	ตัวเลือกประเภทเครื่องจักร	ตัวเลือกหลักการระบาย	การใช้งานทั่วไป
XADV-200-FN/W	XADV	200, 300, 400, BC	F: แบบลูกลอย; N: เกลียวเมีย; W: เกลียวผู้	อะไหล่ตัวระบายน้ำอัตโนมัติแบบลูกลอยเกลียว
XADV-200-G10	XADV	200, 300, 400, BC, MA, AC	G: แบบระดับ; 10, 12, 14 หรือ 16 แสดงเส้นผ่านศูนย์กลางในของถ้วยน้ำที่ตรงกัน	การเลือกตัวระบายน้ำอัตโนมัติแบบระดับสำหรับชุดถ้วยน้ำ
ซีรีส์ XADV	XADV	ตระกูลเครื่องจักรที่ต้องยืนยัน	รูปแบบการทำงานของตัวระบายและชนิดเกลียวที่ต้องยืนยัน	ส่งป้ายรุ่น เส้นผ่านศูนย์กลางถ้วย เกลียว และรูปติดตั้งสำหรับ RFQ

ตารางเพิ่มเติม

กลุ่มอ้างอิงมิติ

4 แถว

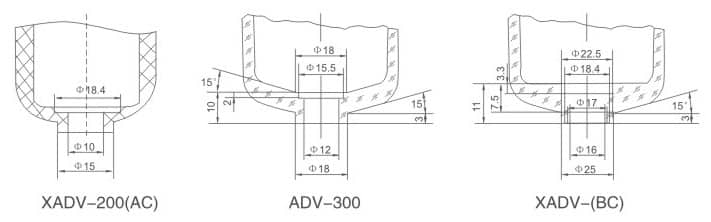

แบบอ้างอิงขนาดติดตั้งตัวระบายถ้วยน้ำของวาล์วระบายน้ำอัตโนมัตินิวเมติกซีรีส์ XADV

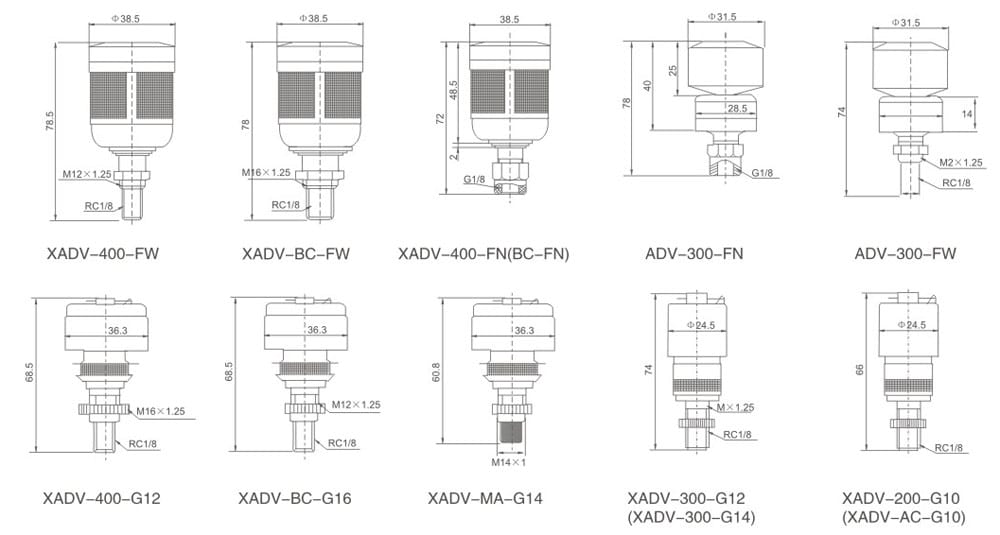

แบบอ้างอิงขนาดติดตั้งตัวเรือนระบายน้ำอัตโนมัติของวาล์วระบายน้ำอัตโนมัตินิวเมติกซีรีส์ XADV

กลุ่มอ้างอิง	รุ่นที่แสดง	การใช้งานสำหรับการเลือก
อินเทอร์เฟซระบายถ้วยน้ำ	XADV-200(AC), ADV-300, XADV-(BC)	ตรวจสอบช่องเปิดถ้วย เส้นผ่านศูนย์กลางก้านระบาย และรูปทรงการติดตั้งก่อนเลือกชิ้นส่วนระบายชนิด G หรืออะไหล่ทดแทน
ขนาดตัวเรือนตัวระบายน้ำอัตโนมัติ	XADV-400-FW, XADV-BC-FW, XADV-400-FN (BC-FN), ADV-300-FN, ADV-300-FW, XADV-400-G12, XADV-BC-G16, XADV-MA-G14, XADV-300-G12 / G14, XADV-200-G10 / AC-G10	เปรียบเทียบความสูงรวม ขนาดเกลียว และระยะเคลียร์ตัวเรือนของชุดกรอง/เรกูเลเตอร์ที่ติดตั้งแล้ว
รายละเอียดการเลือกสำหรับ RFQ	ตัวเลือกตัวระบายน้ำอัตโนมัติ XADV ทั้งหมด	ระบุรหัสสั่งซื้อ ประเภทเครื่องจักร ส่วนต่อท้ายหลักการระบาย ทิศทางเกลียว เส้นผ่านศูนย์กลางในถ้วย และรูปที่ติดตั้ง

วาล์วระบายอัตโนมัตินิวเมติกแรงดันสูง SAH402 รูปสินค้า

รหัสสั่งซื้อ

ซีรีส์ 09

ซีรีส์: วาล์วระบายอัตโนมัตินิวเมติกแรงดันสูง SAH402
รุ่น: SAH402-02 | SAH402-03 | SAH402-04

สเปกสำคัญ

จุดเน้นการเลือก

รุ่น: SAH402-02 | SAH402-03 | SAH402-04
อุณหภูมิแวดล้อมและของไหล: 5-60 °C
ความทนแรงดันที่รับรอง: 2.5 MPa
ขนาดพอร์ต: G1/4″, G3/8″, G1/2″
แรงดันปฏิบัติการ: 0.15 MPa-2.00 MPa

รายการตรวจสอบใบเสนอราคา

พร้อมสำหรับ RFQ

รุ่น / รูปภาพ: ส่งฉลากวาล์ว รหัสรุ่นเดิม หรือรูปติดตั้ง
ฟังก์ชัน: ยืนยันจำนวนทาง ตำแหน่ง ชนิดการสั่งงาน และสถานะปกติ
ตัวกลาง / แรงดัน: แจ้งตัวกลางใช้งาน ช่วงแรงดัน และอุณหภูมิ
รายละเอียดไฟฟ้า: ยืนยันแรงดันไฟฟ้า ความถี่ ชนิดคอยล์ และคอนเนกเตอร์ หากเกี่ยวข้อง
พอร์ต / เกลียว: ส่งขนาดพอร์ต มาตรฐานเกลียว และการต่อท่อหรือท่อลม

สรุปการเลือก

medium, แรงดัน, และ อุณหภูมิ specifications

8 แถว

รุ่น	SAH402-02	SAH402-03	SAH402-04
ความทนแรงดันที่รับรอง	2.5 MPa
แรงดันปฏิบัติการ	0.15 MPa-2.00 MPa
อุณหภูมิแวดล้อมและของไหล	5-60 °C
ขนาดพอร์ต	G1/4″	G3/8″	G1/2″
รูระบาย	G1/8″	G1/4″	G3/8″
สถานะการระบาย	ชนิดเปิดปกติ
สื่อทำงาน	ลมอัด

วาล์วระบายอัตโนมัตินิวเมติก AD402 รูปสินค้า

รหัสสั่งซื้อ

ซีรีส์ 10

ซีรีส์: วาล์วระบายอัตโนมัตินิวเมติก AD402
รุ่น: HAD402-02 | HAD402-03 | HAD402-04

สเปกสำคัญ

จุดเน้นการเลือก

รุ่น: HAD402-02 | HAD402-03 | HAD402-04
อุณหภูมิแวดล้อมและของไหล: 5-60 °C
ความทนแรงดันที่รับรอง: 1.5 MPa
ขนาดพอร์ต: G1/4″, G3/8″, G1/2″
แรงดันปฏิบัติการ: 0.15 MPa-1.00 MPa

รายการตรวจสอบใบเสนอราคา

พร้อมสำหรับ RFQ

รุ่น / รูปภาพ: ส่งฉลากวาล์ว รหัสรุ่นเดิม หรือรูปติดตั้ง
ฟังก์ชัน: ยืนยันจำนวนทาง ตำแหน่ง ชนิดการสั่งงาน และสถานะปกติ
ตัวกลาง / แรงดัน: แจ้งตัวกลางใช้งาน ช่วงแรงดัน และอุณหภูมิ
รายละเอียดไฟฟ้า: ยืนยันแรงดันไฟฟ้า ความถี่ ชนิดคอยล์ และคอนเนกเตอร์ หากเกี่ยวข้อง
พอร์ต / เกลียว: ส่งขนาดพอร์ต มาตรฐานเกลียว และการต่อท่อหรือท่อลม

สรุปการเลือก

medium, แรงดัน, และ อุณหภูมิ specifications

8 แถว

รุ่น	HAD402-02	HAD402-03	HAD402-04
ความทนแรงดันที่รับรอง	1.5 MPa
แรงดันปฏิบัติการ	0.15 MPa-1.00 MPa
อุณหภูมิแวดล้อมและของไหล	5-60 °C
ขนาดพอร์ต	G1/4″	G3/8″	G1/2″
รูระบาย	G1/8″
สถานะการระบาย	ชนิดเปิดปกติ
สื่อทำงาน	ลมอัด

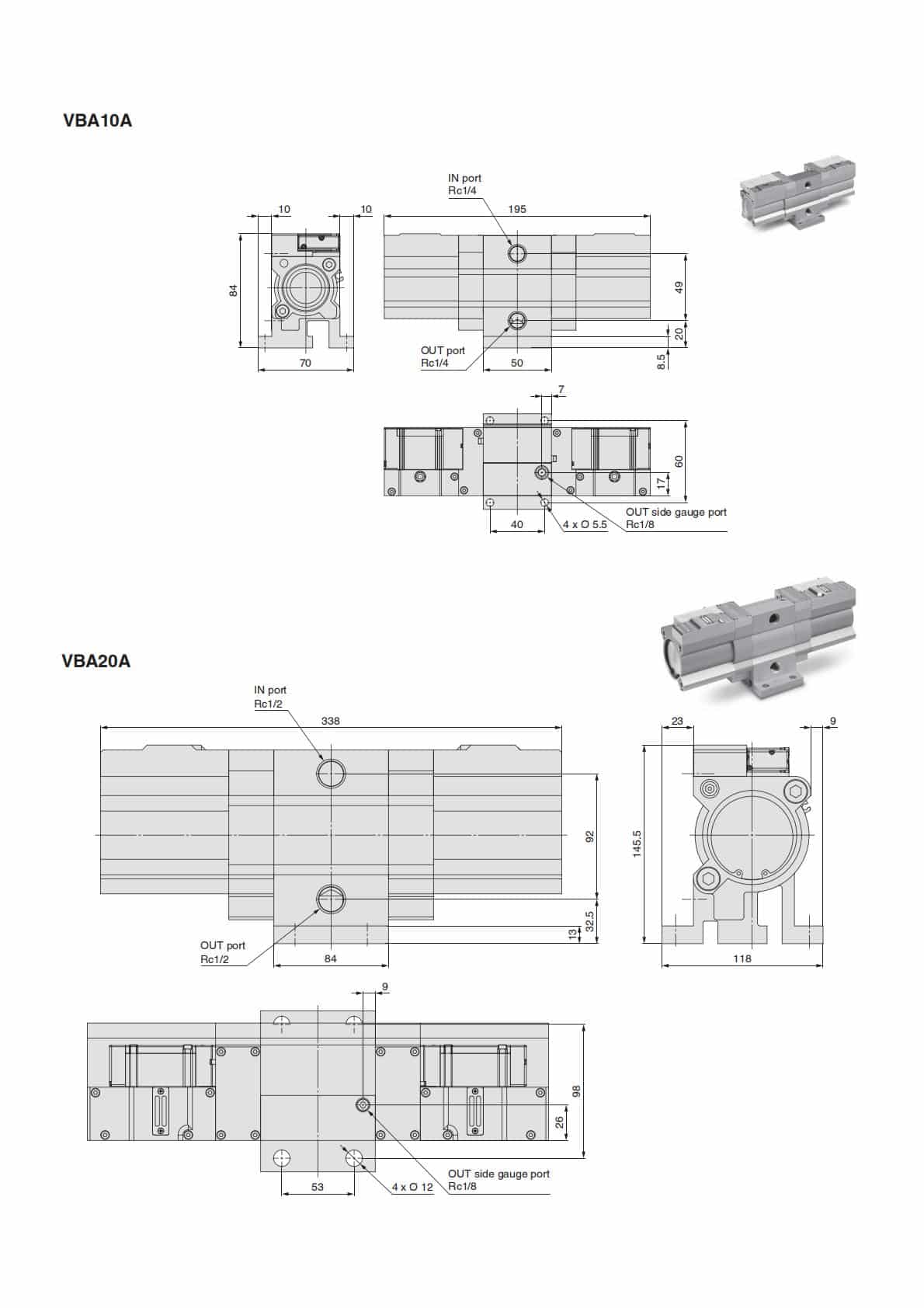

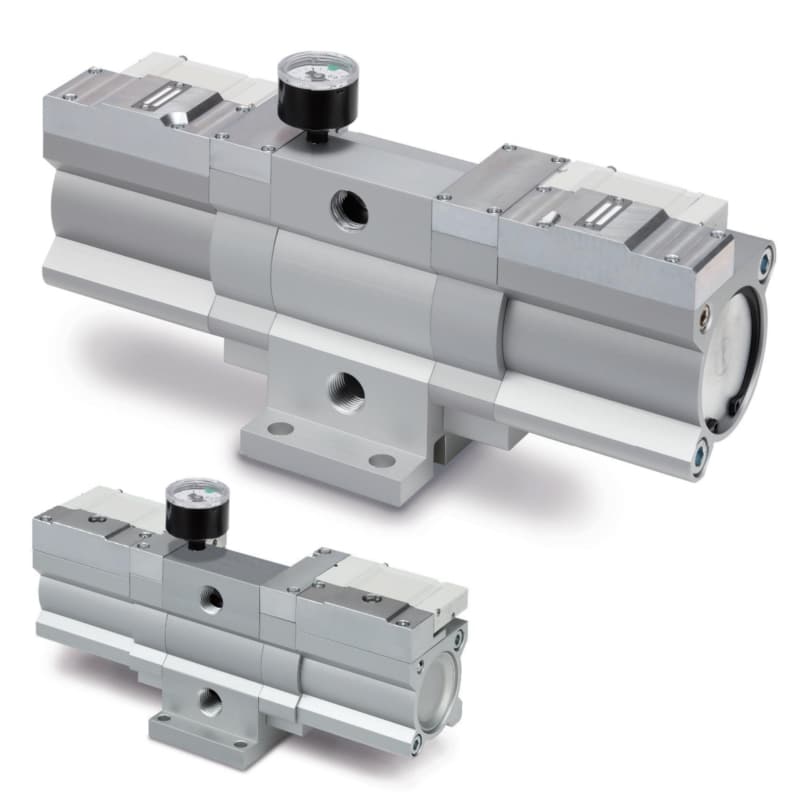

บูสเตอร์เรกูเลเตอร์นิวเมติกใช้อากาศต่ำ VBA-X3145 รูปสินค้า

รหัสสั่งซื้อ

ซีรีส์ 11

ซีรีส์: บูสเตอร์เรกูเลเตอร์นิวเมติกใช้อากาศต่ำ VBA-X3145
รุ่น: VBA10A, VBA20A

สเปกสำคัญ

จุดเน้นการเลือก

รุ่น: VBA10A, VBA20A
ของไหล: ลมอัด
อัตราส่วนเพิ่มแรงดัน: 1.7 เท่า (คงที่)
ขนาดตัวเรือน / รหัสพอร์ต: 10A / 02 (Rc 1/4), 20A / 04 (Rc 1/2)
อุณหภูมิแวดล้อมและของไหล [°C]: 2 to 50(ไม่เกิดการแข็งตัว)

รายการตรวจสอบใบเสนอราคา

พร้อมสำหรับ RFQ

รุ่น / รูปภาพ: ส่งฉลากวาล์ว รหัสรุ่นเดิม หรือรูปติดตั้ง
ฟังก์ชัน: ยืนยันจำนวนทาง ตำแหน่ง ชนิดการสั่งงาน และสถานะปกติ
ตัวกลาง / แรงดัน: แจ้งตัวกลางใช้งาน ช่วงแรงดัน และอุณหภูมิ
รายละเอียดไฟฟ้า: ยืนยันแรงดันไฟฟ้า ความถี่ ชนิดคอยล์ และคอนเนกเตอร์ หากเกี่ยวข้อง
พอร์ต / เกลียว: ส่งขนาดพอร์ต มาตรฐานเกลียว และการต่อท่อหรือท่อลม

สรุปการเลือก

สเปกทางไหลและรูออริฟิซ

21 แถว

รุ่น	VBA10A	VBA20A
ตัวอย่างรหัสสั่งซื้อหนึ่งรายการ	VBA10A-02□-X3145	VBA20A-04□-X3145
รหัสขนาดตัวเรือน	10A	20A
รหัสพอร์ต	02 (Rc 1/4 IN, OUT)	04 (Rc 1/2 IN, OUT)
รหัสตัวเลือก	ไม่มี / G: เกจแรงดันด้าน OUT / B: สลักติดตั้งถังลมเฉพาะ	ไม่มี / G: เกจแรงดันด้าน OUT / B: สลักติดตั้งถังลมเฉพาะ / GB: เกจ + สลักถัง
หมายเหตุสลักติดตั้งถังเฉพาะ	ใช้สลักติดตั้งถังที่ให้มาเมื่อติดตั้ง VBA10A กับถังลม	เลือกตัวเลือก B หรือ GB เมื่อติดตั้ง VBA20A กับถังลม
ของไหล	ลมอัด
อัตราส่วนเพิ่มแรงดัน	1.7 เท่า (คงที่)
อัตราการไหลสูงสุด ∗1 [L/min (ANR)]	230	1000
ช่วงแรงดันขาออก [MPa]	0.3 to 1.2
ช่วงแรงดันขาเข้า [MPa]	0.2 to 0.7
แรงดันทดสอบ [MPa]	1.8
ขนาดพอร์ต (IN, OUT) [Rc]	1/4	1/2
พอร์ตเกจด้าน OUT [Rc]	1/8
พอร์ตต่อถัง (พร้อมปลั๊ก) ∗2	1/4	1/2
อุณหภูมิแวดล้อมและของไหล [°C]	2 to 50(ไม่เกิดการแข็งตัว)
การติดตั้ง	แนวนอน, แนวตั้ง
การหล่อลื่น	จาระบี (ไม่ต้องจ่ายน้ำมัน)
น้ำหนัก [kg]	1.2	5.1
∗1 อัตราการไหลเมื่อ IN = OUT = 0.5 MPa แรงดันเปลี่ยนตามสภาพการทำงาน
∗2 พอร์ตต่อถังไม่สามารถใช้กับงานอื่นนอกจากการเชื่อมต่อกับ VBAT

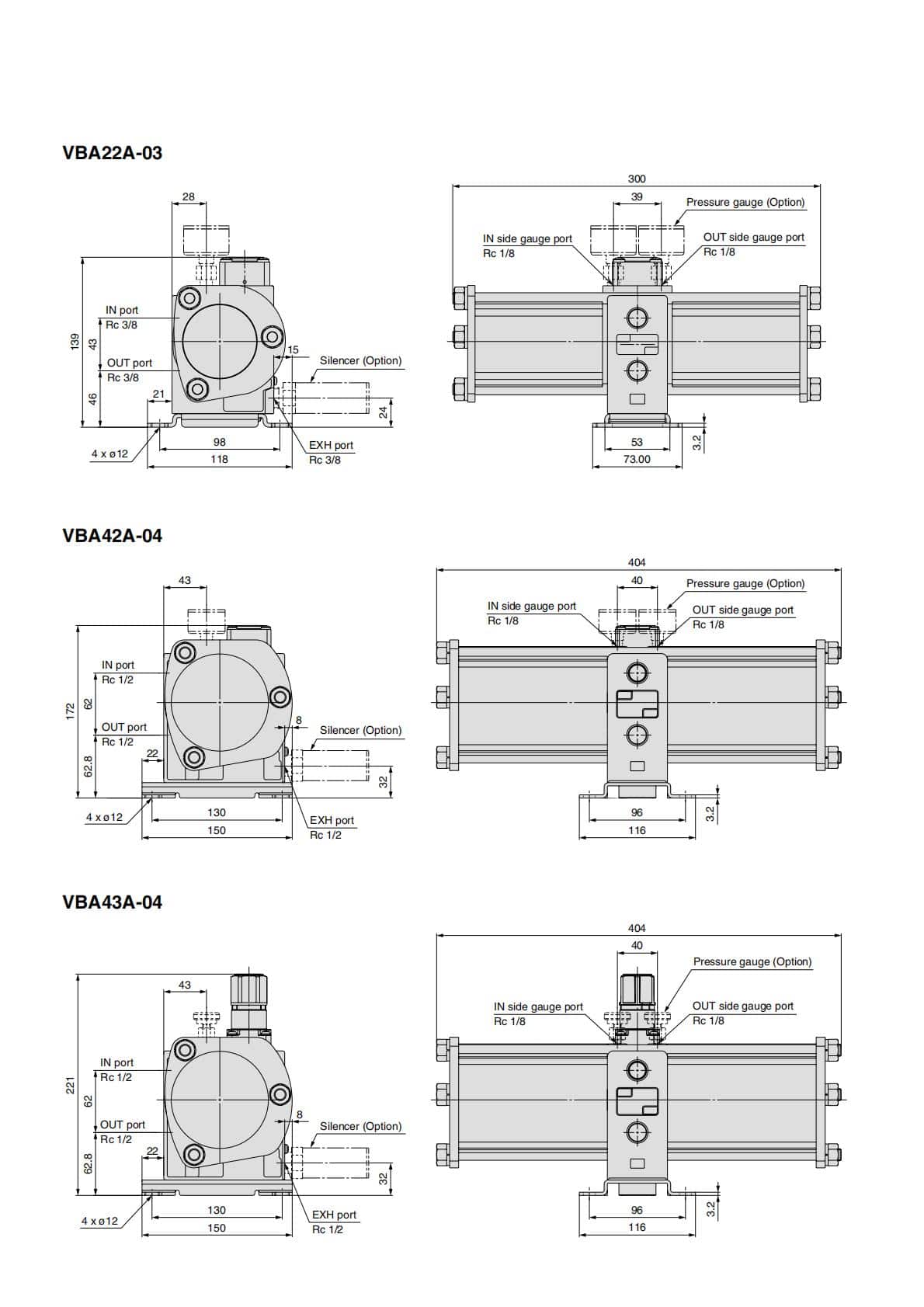

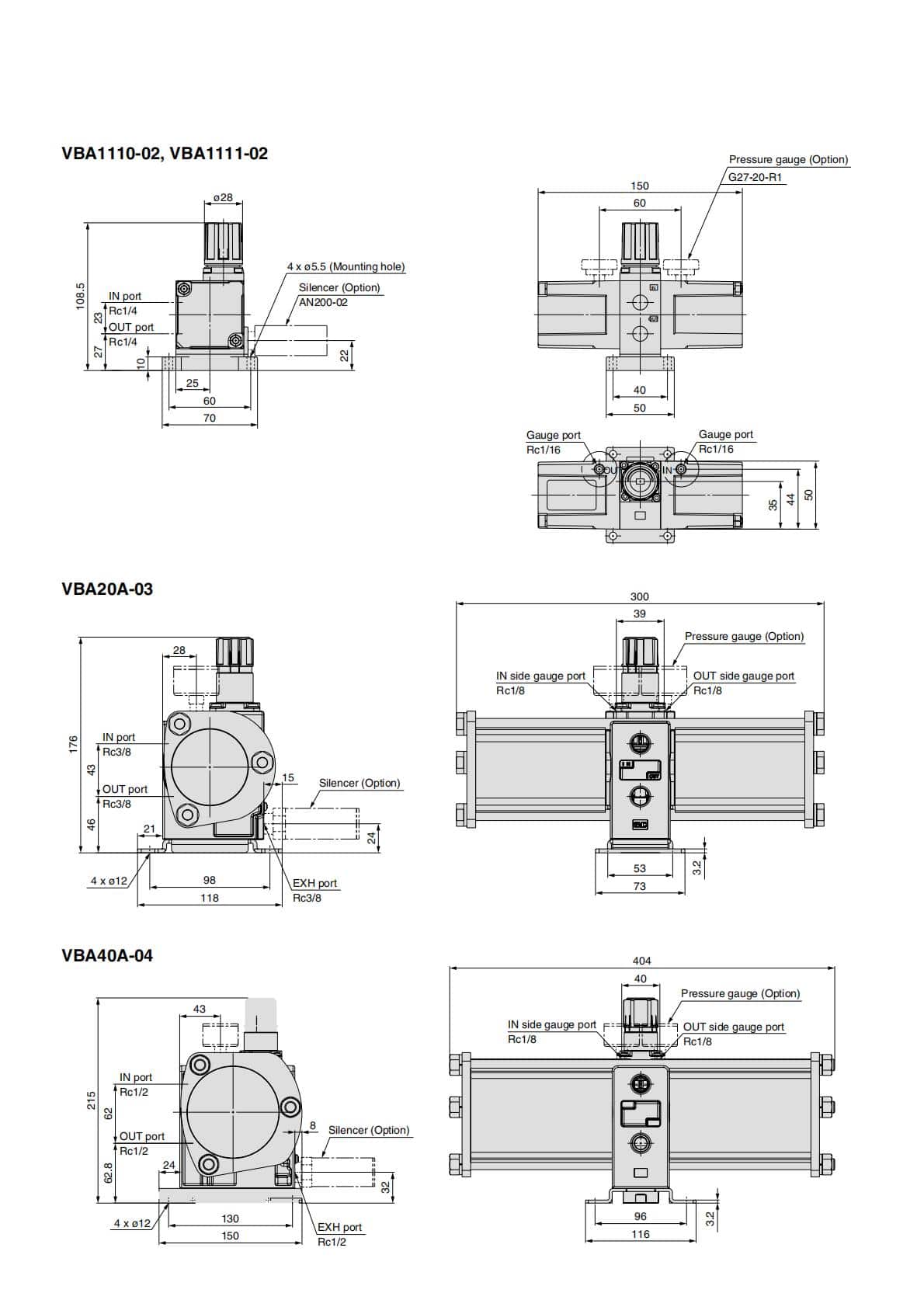

บูสเตอร์เรกูเลเตอร์นิวเมติกซีรีส์ VBA รูปสินค้า

รหัสสั่งซื้อ

ซีรีส์ 12

ซีรีส์: บูสเตอร์เรกูเลเตอร์นิวเมติกซีรีส์ VBA
รุ่น: VBA20A-03, VBA40A-04, VBA22A-03, VBA42A-04, VBA43A-04

สเปกสำคัญ

จุดเน้นการเลือก

รุ่น: VBA20A-03, VBA40A-04, VBA22A-03, VBA42A-04, VBA43A-04
ของไหล: ลมอัด
อัตราส่วนเพิ่มแรงดัน: สองเท่า, สองถึงสี่เท่า
อัตราการไหลสูงสุด (L/min (ANR)): 60-1900 L/min
ขนาดตัวเรือน / รหัสพอร์ต: 1110/1111: 1/4, 02, 20A/22A: 3/8, 03, 40A/42A/43A: 1/2, 04

รายการตรวจสอบใบเสนอราคา

พร้อมสำหรับ RFQ

รุ่น / รูปภาพ: ส่งฉลากวาล์ว รหัสรุ่นเดิม หรือรูปติดตั้ง
ฟังก์ชัน: ยืนยันจำนวนทาง ตำแหน่ง ชนิดการสั่งงาน และสถานะปกติ
ตัวกลาง / แรงดัน: แจ้งตัวกลางใช้งาน ช่วงแรงดัน และอุณหภูมิ
รายละเอียดไฟฟ้า: ยืนยันแรงดันไฟฟ้า ความถี่ ชนิดคอยล์ และคอนเนกเตอร์ หากเกี่ยวข้อง
พอร์ต / เกลียว: ส่งขนาดพอร์ต มาตรฐานเกลียว และการต่อท่อหรือท่อลม

สรุปการเลือก

สเปกทางไหลและรูออริฟิซ

22 แถว

รุ่น	VBA1110-02	VBA20A-03	VBA40A-04	VBA22A-03	VBA42A-04	VBA1111-02	VBA43A-04
รูปแบบรหัสสั่งซื้อ	□-VBA1110-□02□	□-VBA20A-□03□-□	□-VBA40A-□04□-□	□-VBA22A-□03□-□	□-VBA42A-□04□-□	□-VBA1111-□02□	□-VBA43A-□04□-□
ตระกูลซีรีส์	ซีรีส์ VBA1110	VBA2□A / 4□A ซีรีส์	VBA2□A / 4□A ซีรีส์	VBA2□A / 4□A ซีรีส์	VBA2□A / 4□A ซีรีส์	ซีรีส์ VBA1111	VBA2□A / 4□A ซีรีส์
รหัสสั่งผลิต	มาตรฐาน / 20: ปราศจากทองแดงและฟลูออรีน / 56: ATEX หมวด 3GD	มาตรฐาน / 20: ปราศจากทองแดงและฟลูออรีน / 56: ATEX หมวด 3GD	มาตรฐาน / 20: ปราศจากทองแดงและฟลูออรีน / 56: ATEX หมวด 3GD	มาตรฐาน / 20: ปราศจากทองแดงและฟลูออรีน / 56: ATEX หมวด 3GD	มาตรฐาน / 20: ปราศจากทองแดงและฟลูออรีน / 56: ATEX หมวด 3GD	มาตรฐาน / 20: ปราศจากทองแดงและฟลูออรีน / 56: ATEX หมวด 3GD	มาตรฐาน / 20: ปราศจากทองแดงและฟลูออรีน / 56: ATEX หมวด 3GD
รหัสขนาดตัวเรือน	1110: 1/4, อัตราการเพิ่มแรงดันสองเท่า	20A: 3/8, แบบใช้มือจับ	40A: 1/2, แบบใช้มือจับ	22A: 3/8, แบบทำงานด้วยลม	42A: 1/2, แบบทำงานด้วยลม	1111: 1/4, อัตราการเพิ่มแรงดัน 4 เท่า	43A: 1/2, แรงดันใช้งานสูงสุด 1.6 MPa
รหัสพอร์ต	02 (1/4)	03 (3/8)	04 (1/2)	03 (3/8)	04 (1/2)	02 (1/4)	04 (1/2)
รหัสชนิดเกลียว	ไม่มี: Rc / F: G / N: NPT / T: NPTF	ไม่มี: Rc / F: G / N: NPT / T: NPTF	ไม่มี: Rc / F: G / N: NPT / T: NPTF	ไม่มี: Rc / F: G / N: NPT / T: NPTF	ไม่มี: Rc / F: G / N: NPT / T: NPTF	ไม่มี: Rc / F: G / N: NPT / T: NPTF	ไม่มี: Rc / F: G / N: NPT / T: NPTF
รหัสตัวเลือก	ไม่มี / G: เกจแรงดัน / N: ตัวเก็บเสียง / GN: เกจแรงดัน + ตัวเก็บเสียง	ไม่มี / G: เกจแรงดัน / N: ตัวเก็บเสียง / S: ตัวเก็บเสียงลดเสียงสูง / GN: เกจแรงดัน + ตัวเก็บเสียง / GS: เกจ + ตัวเก็บเสียงลดเสียงสูง	ไม่มี / G: เกจแรงดัน / N: ตัวเก็บเสียง / S: ตัวเก็บเสียงลดเสียงสูง / GN: เกจแรงดัน + ตัวเก็บเสียง / GS: เกจ + ตัวเก็บเสียงลดเสียงสูง	ไม่มี / G: เกจแรงดัน / N: ตัวเก็บเสียง / S: ตัวเก็บเสียงลดเสียงสูง / GN: เกจแรงดัน + ตัวเก็บเสียง / GS: เกจ + ตัวเก็บเสียงลดเสียงสูง	ไม่มี / G: เกจแรงดัน / N: ตัวเก็บเสียง / S: ตัวเก็บเสียงลดเสียงสูง / GN: เกจแรงดัน + ตัวเก็บเสียง / GS: เกจ + ตัวเก็บเสียงลดเสียงสูง	ไม่มี / G: เกจแรงดัน / N: ตัวเก็บเสียง / GN: เกจแรงดัน + ตัวเก็บเสียง	ไม่มี / G: เกจแรงดัน / N: ตัวเก็บเสียง / S: ตัวเก็บเสียงลดเสียงสูง / GN: เกจแรงดัน + ตัวเก็บเสียง / GS: เกจ + ตัวเก็บเสียงลดเสียงสูง
รหัสกึ่งมาตรฐาน	-	มาตรฐาน / Z: หน่วยแสดงผล psi สำหรับป้ายชื่อผลิตภัณฑ์และเกจแรงดัน	มาตรฐาน / Z: หน่วยแสดงผล psi สำหรับป้ายชื่อผลิตภัณฑ์และเกจแรงดัน	มาตรฐาน / Z: หน่วยแสดงผล psi สำหรับป้ายชื่อผลิตภัณฑ์และเกจแรงดัน	มาตรฐาน / Z: หน่วยแสดงผล psi สำหรับป้ายชื่อผลิตภัณฑ์และเกจแรงดัน	-	มาตรฐาน / Z: หน่วยแสดงผล psi สำหรับป้ายชื่อผลิตภัณฑ์และเกจแรงดัน
ของไหล	ลมอัด	ลมอัด	ลมอัด	ลมอัด	ลมอัด	ลมอัด	ลมอัด
อัตราส่วนเพิ่มแรงดัน	สองเท่า	สองเท่า	สองเท่า	สองถึงสี่เท่า	สองถึงสี่เท่า	4 เท่า	สองเท่า
กลไกปรับแรงดัน	ควบคุมด้วยด้ามพร้อมกลไกระบาย	ควบคุมด้วยด้ามพร้อมกลไกระบาย	ควบคุมด้วยด้ามพร้อมกลไกระบาย	ทำงานด้วยลม	ทำงานด้วยลม	ควบคุมด้วยด้ามพร้อมกลไกระบาย	ควบคุมด้วยด้ามพร้อมกลไกระบาย
อัตราการไหลสูงสุด (L/min (ANR))	200	1000	1900	1000	1900	60	1600
ช่วงตั้งค่าแรงดัน (MPa)	0.2 to 2.0	0.2 to 1.0	0.2 to 1.0	0.2 to 2.0	0.2 to 2.0	0.2 to 2.0	0.2 to 1.6
แรงดันจ่ายสูงสุด (MPa)	0.1 to 1.0	0.1 to 1.0	0.1 to 1.0	0.1 to 1.0	0.1 to 1.0	0.1 to 1.0	0.1 to 1.0
แรงดันทดสอบ (MPa)	3	1.5	1.5	3	3	3	2.4
ขนาดพอร์ต (IN, OUT, EXH: 3 ตำแหน่ง) (Rc)	1/4	3/8	1/2	3/8	1/2	1/4	1/2
ขนาดพอร์ตเกจแรงดัน (IN, OUT: 2 ตำแหน่ง) (Rc)	1/16	1/8	1/8	1/8	1/8	1/16	1/8
อุณหภูมิแวดล้อมและของไหล (°C)	2 to 50 (ไม่เกิดการแข็งตัว)	2 to 50 (ไม่เกิดการแข็งตัว)	2 to 50 (ไม่เกิดการแข็งตัว)	2 to 50 (ไม่เกิดการแข็งตัว)	2 to 50 (ไม่เกิดการแข็งตัว)	2 to 50 (ไม่เกิดการแข็งตัว)	2 to 50 (ไม่เกิดการแข็งตัว)
การติดตั้ง	แนวนอน	แนวนอน	แนวนอน	แนวนอน	แนวนอน	แนวนอน	แนวนอน
การหล่อลื่น	จาระบี (ไม่ต้องจ่ายน้ำมัน)	จาระบี (ไม่ต้องจ่ายน้ำมัน)	จาระบี (ไม่ต้องจ่ายน้ำมัน)	จาระบี (ไม่ต้องจ่ายน้ำมัน)	จาระบี (ไม่ต้องจ่ายน้ำมัน)	จาระบี (ไม่ต้องจ่ายน้ำมัน)	จาระบี (ไม่ต้องจ่ายน้ำมัน)
น้ำหนัก (kg)	0.85	3.9	8.6	3.9	8.6	0.98	8.6

เปรียบเทียบในกลุ่มเดียวกัน

วาล์วควบคุมและปรับค่านิวเมติก เปรียบเทียบซีรีส์

เปรียบเทียบซีรีส์สินค้าที่เกี่ยวข้องตามหน้าที่ ขนาด แรงดัน และรายละเอียด RFQ

12 ซีรีส์ที่เกี่ยวข้อง

ซีรีส์	ขนาดรูออริฟิซ	ฟังก์ชัน	ตัวกลาง	ช่วงแรงดัน	แรงดันคอยล์	เกลียวพอร์ต
บูสเตอร์เรกูเลเตอร์ประหยัดพลังงาน VBA-X3239	1/4	เรกูเลเตอร์เพิ่มแรงดัน	ลมอัด	2 เท่า (คงที่), 4 เท่า (คงที่)	-	1/4
เช็ควาล์วทางเดียว AS4000	02: G1/4", 03: G3/8", 04: G1/2"	AS (เช็ควาล์ว), 4000, 02, G1/4″, 1670, 25.5, 1.5 MPa, 1.0 MPa, 0.05 MPa, 5-50 °C	-	1.5 MPa	-	02: G1/4", 03: G3/8", 04: G1/2"
เช็ควาล์วขนาดกะทัดรัด KAM	06: G1/8", 08: G1/4", 10: G3/8", 15: G1/2"	เช็ค วาล์ว	ลมอัด	0.05 to 1.2 MPa	-	06: G1/8", 08: G1/4", 10: G3/8", 15: G1/2"
เช็ควาล์วเกลียว KA	L06: G1/8", L08: G1/4", L10: G3/8", L15: G1/2", L20: G3/4", L25: G1", L32: G1-1/4", L40: G1-1/2", L50: G2"	KA (เช็ควาล์ว), L06, G1/8", 0.05 to 0.8 MPa, -10 ถึง +55 °C, 0 to +55 °C, 10, ≤0.03 MPa, 50, 0.03	0 to +55 °C	0.05 to 0.8 MPa	-	L06: G1/8", L08: G1/4", L10: G3/8", L15: G1/2", L20: G3/4", L25: G1", L32: G1-1/4", L40: G1-1/2", L50: G2"
เช็ควาล์วปรับได้ KLA	06: G1/8", 08: G1/4", 10: G3/8", 15: G1/2", 20: G3/4", 25: G1"	400, 800, 1500, 2000	ลม	0.5 ถึง 0.95 kgf/cm²	-	06: G1/8", 08: G1/4", 10: G3/8", 15: G1/2", 20: G3/4", 25: G1"
ตัวควบคุมความเร็วความละเอียดสูง ASC	G1/8″, G1/4″, G3/8″, G1/2″	การควบคุมอัตราการไหล	ลม	0-0.95 MPa	-	G1/8″, G1/4″, G3/8″, G1/2″
ตัวควบคุมความเร็วทางเดียว RE	G1/8″, G1/4″, G3/8″, G1/2″	การควบคุมอัตราการไหล	ลม	0-0.95 MPa	-	G1/8″, G1/4″, G3/8″, G1/2″
ตัวระบายคอนเดนเสทอัตโนมัติ XADV	วาล์วระบายน้ำอัตโนมัตินิวเมติกซีรีส์ XADV, ตระกูลตัวเรือนหรือถ้วยน้ำ; F: แบบลูกลอย; N: เกลียวตัวเมีย; W: เกลียวตัวผู้; G: แบบระดับ; ตัวเลขแสดงเส้นผ่านศูนย์กลางด้านในของถ้วยน้ำที่ติดตั้ง	200, 300, 400, BC, MA, AC	-	-	-	F: แบบลูกลอย; N: เกลียวตัวเมีย; W: เกลียวตัวผู้ ใช้คำต่อท้ายนี้เมื่อเลือกเดรนลูกลอยแบบเกลียว
ตัวระบายน้ำอัตโนมัติแรงดันสูง SAH402	G1/4″, G3/8″, G1/2″	2.5 MPa, 0.15 MPa-2.00 MPa, 5-60 °C, G1/4″, G1/8″, ชนิดเปิดปกติ, ลมอัด	5-60 °C	2.5 MPa	-	G1/4″, G3/8″, G1/2″
ตัวระบายน้ำอัตโนมัติมาตรฐาน AD402	G1/4″, G3/8″, G1/2″	1.5 MPa, 0.15 MPa-1.00 MPa, 5-60 °C, G1/4″, G1/8″, ชนิดเปิดปกติ, ลมอัด	5-60 °C	1.5 MPa	-	G1/4″, G3/8″, G1/2″
บูสเตอร์เรกูเลเตอร์ VBA-X3145 ใช้ลมน้อย	10A / 02 (Rc 1/4), 20A / 04 (Rc 1/2)	เรกูเลเตอร์เพิ่มแรงดัน	ลมอัด	1.7 เท่า (คงที่)	-	1/4, 1/2
บูสเตอร์เรกูเลเตอร์ VBA หลายขนาด	1110/1111: 1/4, 02, 20A/22A: 3/8, 03, 40A/42A/43A: 1/2, 04	ไม่ระบุ: Rc, F: G, N: NPT, T: NPTF	ลมอัด	สองเท่า, สองถึงสี่เท่า	-	ไม่ระบุ: Rc, F: G, N: NPT, T: NPTF

เลือกตามหน้าที่วาล์ว

เริ่มจากหน้าที่ควบคุมที่วาล์วต้องทำ

เลือกกรณีใช้งานที่ใกล้ที่สุด แล้วจึงยืนยันฟังก์ชันวาล์ว ขนาดพอร์ต แรงดันคอยล์ แรงดัน ตัวกลาง การติดตั้ง และรายละเอียดคอนเนกเตอร์ก่อน RFQ

สถานการณ์ 01

ปรับการเคลื่อนที่ของกระบอกสูบโดยไม่เปลี่ยนแอคชูเอเตอร์

ตัวควบคุมความเร็วและวาล์วควบคุมการไหลทางเดียวปรับพฤติกรรมยืดหรือหดด้วยการควบคุมปริมาณลม

ตัวเลือกที่แนะนำ

เลือกวาล์วควบคุมอัตราการไหลตาม OD ท่อ เกลียว ทิศทางควบคุม และตำแหน่งเข้าถึงการปรับ

OD ท่อ
เกลียว
ทิศทางการควบคุม
ตำแหน่งเข้าถึงการปรับ

การใช้งานวาล์วทั่วไป

ตำแหน่งติดตั้งอุปกรณ์ควบคุมนิวเมติก

การใช้งานวาล์ว 01

การปรับความเร็วกระบอกสูบ

ใช้วาล์วควบคุมการไหลและตัวควบคุมความเร็วเพื่อชะลอ ทำให้นุ่มนวล หรือบาลานซ์การยืดและหดของกระบอกสูบโดยไม่เปลี่ยนขนาดกระบอกหรือระยะชัก

เลือกควบคุมลมเข้า หรือควบคุมลมออก
จับคู่ OD ท่อและเกลียว
วางตัวปรับให้อยู่ในระยะเอื้อม

การใช้งานวาล์ว 02

การคงทิศทางเดียวและป้องกันแขนง

ใช้เช็ควาล์วเมื่อแขนงนิวเมติกต้องป้องกันการไหลย้อน รักษาทิศทางแรงดัน หรือปกป้องวงจรย่อยจากการไหลย้อนกลับ

ยืนยันทิศทางการไหล
ตรวจสอบแรงดันเปิด
จับคู่ขนาดพอร์ตหรือท่อ

การใช้งานวาล์ว 03

จุดเพิ่มแรงดันเฉพาะที่และจุดระบาย

ใช้บูสเตอร์เรกูเลเตอร์หรือตัวระบายอัตโนมัติเมื่อจุดหนึ่งของเครื่องต้องการแรงดันเฉพาะที่สูงขึ้นหรือการระบายคอนเดนเสทจากอุปกรณ์ลมอัดที่เชื่อถือได้

ยืนยันแรงดันเข้าและออก
ตรวจสอบการใช้ลม
ตรวจสอบช่วงระบายและพอร์ต

เครื่องมือวาล์วและอัตราการไหล

เครื่องมือคำนวณออนไลน์สำหรับสินค้านิวเมติก

ใช้การคำนวณเหล่านี้เมื่อการเลือกวาล์วนิวเมติกขึ้นอยู่กับความสามารถการไหล การสูญเสียแรงดัน ขนาดพอร์ต หรือการแปลงหน่วยในแค็ตตาล็อก

เปิดเครื่องมือวาล์วและอัตราการไหล

01วาล์วและอัตราการไหล

เครื่องคำนวณอัตราการไหล Cv

ประเมินค่า Cv ของวาล์วก่อนเลือกโซลินอยด์วาล์ว วาล์วมือ หรือวาล์วควบคุม

โหมดคำนวณค่า Cvอัตราการไหลเปิดเครื่องคำนวณ 02วาล์วและอัตราการไหล

เครื่องคำนวณรูออริฟิศลม

ตรวจสอบการไหลของลมโดยประมาณผ่านรูออริฟิศหรือจุดจำกัดการไหล

เส้นผ่านศูนย์กลางรูเปิดแรงดันด้านต้นทางแรงดันด้านปลายทางเปิดเครื่องคำนวณ 03วาล์วและอัตราการไหล

เครื่องคำนวณความเร็วลม

ตรวจสอบความเร็วลมเพื่อให้การเลือกพอร์ต ท่อ และวาล์วยังคงใช้งานได้จริง

อัตราการไหลลมอิสระหน่วยอัตราการไหลเส้นผ่านศูนย์กลางในเปิดเครื่องคำนวณ 04การแปลงหน่วย

ตัวแปลง Cv / Kv

แปลงค่า Cv และ Kv เมื่อเปรียบเทียบเอกสารข้อมูลจากหลายมาตรฐาน

ค่าค่าสัมประสิทธิ์ค่าสัมประสิทธิ์ต้นทางเปิดเครื่องคำนวณ

ขอรับการสนับสนุนหมวดสินค้า

ส่งข้อมูลที่จำเป็นสำหรับตรวจสอบคำถามขอใบเสนอราคาของวาล์วควบคุมและปรับค่านิวเมติก

เบปโต นิวเมติกคือกลุ่มผลิตภัณฑ์นิวเมติกของเบปโต อินดัสเทรียล ส่งรุ่น รูปภาพ แบบ หรือข้อกำหนดเบื้องต้น แล้วทีมจะส่งคำขอไปยังฝ่ายขายหรือฝ่ายเทคนิคเพื่อตรวจสอบ

รหัสรุ่นหรือรูปสินค้าที่ติดตั้งแล้ว
ขนาดพอร์ต มาตรฐานเกลียว และขนาดท่อ
สื่อทำงาน แรงดัน และอุณหภูมิ
แรงดันไฟฟ้า คอยล์ หรือวิธีขับเมื่อเกี่ยวข้อง

วาล์วควบคุมและปรับค่านิวเมติก รายละเอียด RFQ

ช่องที่มี * ช่วยให้ทีมเตรียมคำขอได้ครบถ้วน

ชื่อ-นามสกุล *อีเมลงาน *บริษัท *โทรศัพท์ / WhatsApp *กลุ่มสินค้าจำนวน / ความต้องการรายละเอียดความต้องการ *

คำถามที่พบบ่อยของหมวดสินค้า

คำถามที่พบบ่อยก่อนส่งคำถาม

01วาล์วควบคุมและปรับค่านิวเมติกบูสเตอร์เรกูเลเตอร์มีประโยชน์เมื่อใด?

มีประโยชน์เมื่อจุดนิวเมติกหนึ่งจุดต้องการแรงดันสูงกว่าที่ไลน์หลักให้ได้ แต่ต้องตรวจสอบความต้องการอัตราการไหลและการใช้ลมก่อน

02วาล์วควบคุมและปรับค่านิวเมติกRFQ ของเช็ควาล์วกับวาล์วควบคุมการไหลต่างกันอย่างไร?

เช็ควาล์วป้องกันการไหลย้อน ส่วนวาล์วควบคุมอัตราการไหลจะปรับปริมาณลมเพื่อจูนความเร็ว และมักปล่อยไหลอิสระทางเดียวในทิศทางตรงข้าม

วาล์วควบคุมและปรับค่านิวเมติก

วาล์วปรับแก้ปัญหาพฤติกรรมเฉพาะของวงจร

วาล์วควบคุมและปรับค่านิวเมติก: สเปกสำคัญสำหรับการเลือกอย่างรวดเร็ว

รหัสสั่งซื้อ

สเปกสำคัญ

รายการตรวจสอบใบเสนอราคา

สเปกทางไหลและรูออริฟิซ

รหัสสั่งซื้อ

สเปกสำคัญ

รายการตรวจสอบใบเสนอราคา

สเปกทางไหลและรูออริฟิซ

รหัสสั่งซื้อ

สเปกสำคัญ

รายการตรวจสอบใบเสนอราคา

สเปกทางไหลและรูออริฟิซ

Overall ขนาดติดตั้ง

รหัสสั่งซื้อ

สเปกสำคัญ

รายการตรวจสอบใบเสนอราคา

สเปกทางไหลและรูออริฟิซ

ขนาดพอร์ต และ ขนาดติดตั้ง

รหัสสั่งซื้อ

สเปกสำคัญ

รายการตรวจสอบใบเสนอราคา

สเปกทางไหลและรูออริฟิซ

Overall ขนาดติดตั้ง

รหัสสั่งซื้อ

สเปกสำคัญ

รายการตรวจสอบใบเสนอราคา

medium, แรงดัน, และ อุณหภูมิ specifications

Overall ขนาดติดตั้ง

รหัสสั่งซื้อ

สเปกสำคัญ

รายการตรวจสอบใบเสนอราคา

medium, แรงดัน, และ อุณหภูมิ specifications

Overall ขนาดติดตั้ง

รหัสสั่งซื้อ

สเปกสำคัญ

รายการตรวจสอบใบเสนอราคา

โครงสร้างรหัสสั่งซื้อ

คู่มือประเภทเครื่องจักรและหลักการระบาย

กลุ่มอ้างอิงมิติ

รหัสสั่งซื้อ

สเปกสำคัญ

รายการตรวจสอบใบเสนอราคา

medium, แรงดัน, และ อุณหภูมิ specifications

รหัสสั่งซื้อ

สเปกสำคัญ

รายการตรวจสอบใบเสนอราคา

medium, แรงดัน, และ อุณหภูมิ specifications

รหัสสั่งซื้อ

สเปกสำคัญ

รายการตรวจสอบใบเสนอราคา

สเปกทางไหลและรูออริฟิซ

รหัสสั่งซื้อ

สเปกสำคัญ

รายการตรวจสอบใบเสนอราคา

สเปกทางไหลและรูออริฟิซ

วาล์วควบคุมและปรับค่านิวเมติก เปรียบเทียบซีรีส์

เริ่มจากหน้าที่ควบคุมที่วาล์วต้องทำ

ปรับการเคลื่อนที่ของกระบอกสูบโดยไม่เปลี่ยนแอคชูเอเตอร์

เพิ่มแรงดันนิวเมติกเฉพาะจุดสำหรับจุดที่ต้องการสูง

ป้องกันทิศทางลมที่ไม่ต้องการในแขนงวงจร

ตำแหน่งติดตั้งอุปกรณ์ควบคุมนิวเมติก

การปรับความเร็วกระบอกสูบ

การคงทิศทางเดียวและป้องกันแขนง

จุดเพิ่มแรงดันเฉพาะที่และจุดระบาย

เครื่องมือคำนวณออนไลน์สำหรับสินค้านิวเมติก

เครื่องคำนวณอัตราการไหล Cv

เครื่องคำนวณรูออริฟิศลม

เครื่องคำนวณความเร็วลม

ตัวแปลง Cv / Kv

ส่งข้อมูลที่จำเป็นสำหรับตรวจสอบคำถามขอใบเสนอราคาของวาล์วควบคุมและปรับค่านิวเมติก

วาล์วควบคุมและปรับค่านิวเมติก รายละเอียด RFQ

คำถามที่พบบ่อยก่อนส่งคำถาม
