化工廠如何選擇耐腐蝕接頭，確保氣動系統安全可靠運轉？
化工廠選擇耐腐蝕氣動接頭時，應先定義暴露路徑，再把本體、夾持件、密封、潤滑劑、管材、螺紋、壓力與溫度視為同一個連接來驗證。只輸送潔淨儀表空氣、偶爾遭外部濺液的接頭，與實際輸送酸、溶劑、含氯流體或其他製程化學品的連接，必須採取不同的核准程序。
沒有任何接頭能普遍稱為「耐所有化學品」。同一材質在某個濃度與溫度下可能表現良好，條件一變卻可能腐蝕、膨潤、滲透或開裂。因此，工廠規格需要明確的相容性範圍與有文件依據的驗收標準，不能只寫 316L、Hastelloy、PTFE 內襯或耐化學等籠統標籤。
重點摘要
ISO 14743:2020 適用於搭配外徑 3 至 16 mm 熱塑性管材的完整推入式連接器總成。這種總成範圍正是化工廠的核心原則：材質核准必須包含每一個承壓、夾管與密封界面，而不只檢查肉眼可見的接頭本體。
- 分別分類內部介質與外部暴露。
- 記錄化學品身分、濃度、溫度、壓力與暴露時間。
- 把金屬、密封、管材、潤滑劑與螺紋密封劑視為同一總成核准。
- 除非完整連接已通過製程化學品工況認證，否則不得把一般氣動接頭用於該服務。
- 採用依狀態檢查與有文件紀錄的變更管理。
化工廠應如何分類接頭暴露？
ASME B31.3-2024 在製程配管範圍內列出六大類流體，包括原料或成品化學品、氣體、空氣、水、冷媒與低溫流體。選擇接頭前，先判定該連接屬於機械氣動迴路、製程配管系統，或同時跨越兩者。
可分為四種暴露等級：
| 暴露等級 | 接頭內流過什麼？ | 外部接觸什麼？ | 選型後果 |
|---|---|---|---|
| A：受保護儀表空氣 | 潔淨壓縮空氣 | 乾燥室內環境 | 壓力、溫度與管材符合時，一般氣動接頭可能足夠 |
| B：外部暴露的氣動連接 | 壓縮空氣 | 化學蒸氣、濺液、沖洗、鹽分或冷凝水 | 外部材質、縫隙、螺紋、管材外層與安裝金屬都須審查相容性 |
| C：製程介質連接 | 酸、鹼、溶劑、氧化劑或混合製程流體 | 製程環境或二次圍堵空間 | 使用符合適用配管規範與服務規格的工廠核准製程連接 |
| D：跨邊界或未知服務 | 正常運轉時為空氣，故障或清洗時可能倒灌製程介質 | 不定 | 把可信的最不利情況列為設計輸入，並要求製程安全審查 |
這項分類可防止危險捷徑：獲准用於壓縮空氣的不鏽鋼推入式接頭，不會因本體能抵抗外部濺液，就自動變成製程化學品接頭。反過來說，製程級合金本體如果密封、管材夾持、螺紋或耐壓資料不符合迴路要求，也可能無法作為氣動連接。
各產業通用的不鏽鋼本體、夾環、管材與螺紋檢查，請參閱不鏽鋼氣動接頭指南。本文進一步說明化工廠中一般氣動服務與製程介質服務的界線。
為什麼只知道化學品名稱與材質牌號仍不夠？
Haynes 以每年 0.1 與 0.5 mm 的等腐蝕線，繪出 C-276 在多種酸濃度與溫度下的腐蝕行為。這些資料說明「相容於硫酸」為何不完整：可辯護的材質決策還需要化學品、濃度、溫度、污染物、曝氣、流動狀況與預期暴露時間。
用下列輸入建立相容性範圍：
- 確切化學品身分：包括商品配方成分、清潔劑、觸媒殘留與可能污染物。
- 濃度範圍：記錄啟動、正常、清洗、異常與停機值，而不只是標稱配方。
- 溫度範圍：包括環境溫度、製程熱、蒸氣清洗、放熱異常與冷啟動條件。
- 壓力與真空：檢查正常、瞬變、耐壓試驗、困液與真空條件。
- 暴露方式：持續浸泡、間歇濺液、蒸氣、冷凝水、沖洗，或透過管材滲透。
- 氧化或還原性：化學環境改變時，合金耐蝕排名也可能改變。
- 機械條件：振動、殘餘應力、反覆拆接、螺紋嚙合與無支撐管材負載都很重要。
實驗室腐蝕資料是初篩證據，不是普遍保證。Haynes 說明其 C-276 數值來自試藥級實驗室溶液，並建議工業使用前進行現場試驗。實際流體可能含氯化物、固體、氧化劑、還原劑或熱傳效應，讓結果超出手冊表格範圍。
我們的團隊用相同七項輸入分析製造商資料，發現只看化學品名稱永遠無法定義完整氣動連接，因為彈性體與熱塑性管材對介質的反應可能不同於金屬本體。
材質選擇本質上是證據問題

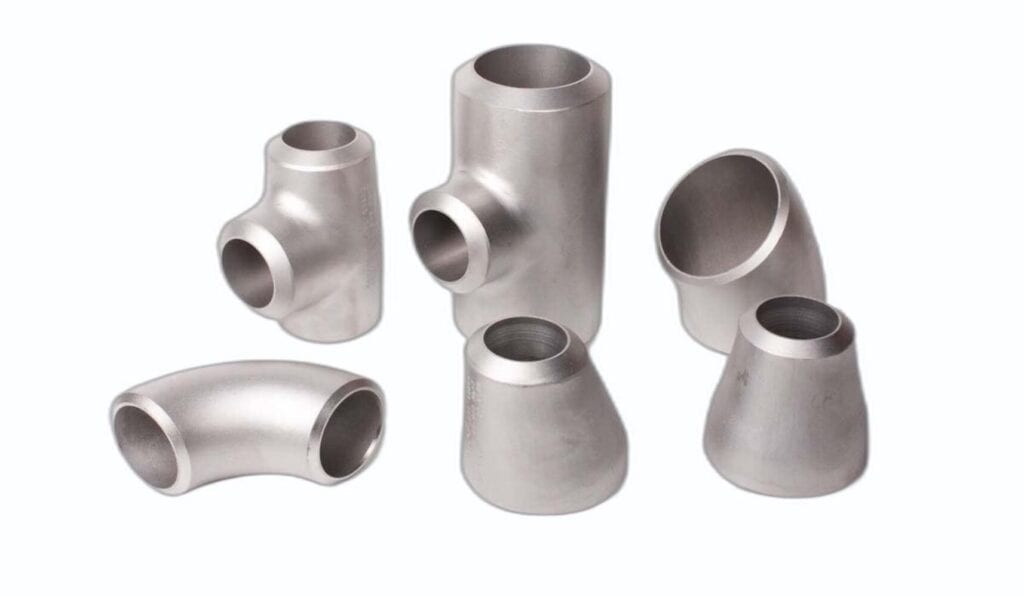

Haynes International 說明 C-276 擁有超過 50 年的化工製程經驗，並公布濃度－溫度腐蝕資料。這些證據支持把該合金列入嚴苛工況候選，但不能據此核准所有由 C-276 製成的接頭幾何、密封、管材、螺紋或製程流體。
把材質名稱當成候選項目：
| 候選材質 | 何時可列入初選 | 仍需證明什麼 |
|---|---|---|
| 316L 不鏽鋼 | 外部沖洗、特定化學品、潮濕或含氯廠區 | 化學品專用腐蝕資料、縫隙條件、SCC 風險、夾環與配合金屬牌號 |
| C-276 鎳基合金 | 嚴苛混酸、含氯溶液，以及孔蝕或縫隙腐蝕風險 | 濃度－溫度資料、產品形式、接頭製造、密封、螺紋與現場暴露 |
| Alloy 625 或其他鎳基合金 | 特定高溫、含氯或氧化性工況 | 實際腐蝕曲線與應力狀況；不得只按合金家族名稱代用 |
| PTFE 或 PFA 元件 | 耐化學內襯、管材、密封元件或接液零件 | 壓力額定、冷流、滲透、機械夾持、溫度與潔淨度 |
| FFKM、FKM、EPDM、NBR 或其他彈性體 | 依具名介質範圍選擇密封 | 特定膠料相容性、壓縮永久變形、溫度、減壓與潤滑劑 |
Chemours 將 PTFE 氟聚合物描述為在約 -200°C 至 260°C 的廣泛材質溫度範圍內具有化學惰性。成品接頭總成的限制可能窄得多，因為螺紋、嵌件、密封、管材支撐、壓力、滲透性與反覆熱循環仍是設計限制。
依我們的分析，最有效的供應商比較不是通用的「優／良／差」矩陣，而是逐列記載確切化學品、濃度、溫度、腐蝕速率或相容性評等、試驗方法、產品形式與排除條件的證據表。
密封與管材應如何配合化學品？
Parker《O 形環手冊》指出，化學性質與實際工作條件對彈性體選型同樣重要；其老化案例採用的暴露條件包括 70 小時或 7 天，以及各材質專用溫度。因此，泛稱 FKM、EPDM 或 NBR 不能取代特定膠料與介質相容性紀錄。
彈性體相容性是指密封件暴露後，仍能保持可接受的體積、硬度、拉伸性能、壓縮行為與密封力。滲透是指即使材質表面沒有明顯損傷，分子仍穿過聚合物。壓縮永久變形是指彈性體長期受壓後無法完全回復，使維持接觸壓力的能力下降。
分別檢查下列界面：
- 管材－夾環界面：化學膨潤或軟化會改變外徑並降低夾持力。
- 管材－O 形環界面：刮傷、硬化、滲透或尺寸變化都可能形成洩漏路徑。
- O 形環－潤滑劑界面：與介質相容的彈性體，仍可能不適合組裝潤滑劑或清潔殘留物。
- 螺紋密封劑界面：膏劑、密封帶或預塗密封劑必須耐受介質與溫度，且不得污染或失去密封。
- 金屬－聚合物支撐：PTFE 與其他氟聚合物需要符合壓力、蠕變、溫度與循環的機械支撐。
SMC 的KQG2 不鏽鋼推入式接頭文件列出多種允許管材，但也把化學品濃度與溫度列入相容性審查，並說明其參考表不構成保證。只能使用實際接頭系列核准的管材、尺寸、壓力－溫度限制與安裝方法。
若壓縮空氣污染物從內部侵蝕密封，升級材質可能只是在處理症狀。全面更換外部接頭前，請先依ISO 壓縮空氣品質指南檢查顆粒、水分與油分等級。
哪種接頭設計適合各種化工廠邊界？
ASME B31.3-2024 涵蓋製程配管的材質、元件、設計、製造、組裝、檢驗、檢查與試驗。輸送危險製程流體的連接，應遵循工廠適用的配管規範與服務規格；不得在沒有工況資格文件的情況下，以型錄氣動推入式接頭取代。
依邊界選擇連接型式：
| 工況 | 適合的起點 | 主要審查 |
|---|---|---|
| 受保護的機械供氣 | 核准的推入式、螺紋式或卡套式氣動接頭 | 壓力、流量、管材、螺紋、安裝與機械安全 |
| 外部有化學濺液的氣動供氣 | 搭配相容管材及密封的耐腐蝕氣動系列 | 外表面、縫隙、排液能力、配合金屬與清洗化學品 |
| 輸送製程樣品的分析儀或儀表管路 | 工廠核准的儀表或製程連接 | 配管等級、材質追溯、製程壓力、檢驗與測漏 |
| 持續輸送化學品 | 製程配管接頭、焊接系統或合格機械連接 | 適用規範、接合方法、腐蝕裕量、檢查與圍堵 |
| 頻繁拆接 | 具有受控隔離功能的專用快速接頭 | 困壓、溢漏控制、密封更換與防錯接 |
平滑表面與較少縫隙有助於外部清潔，但不能證明製程相容性。多重密封也必須有明確功能；兩個不相容密封並不比一個通過驗證的密封更安全。應詢問連接如何夾持管材、壓力作用在哪裡、密封損壞後會發生什麼，以及如何檢查接合處。
對螺紋氣動接口施加密封劑或扭矩前，先辨識確切標準。NPT 螺紋指南說明 NPT、BSPT/R、BSPP/G 與公制界面為何不可互換。
會改變材質決策的失效機制
AMPP 記錄化工製程 316 不鏽鋼配管的應力腐蝕開裂，並把 SCC 定義為拉伸應力與腐蝕環境共同作用。開裂前的材質損失可能很少，因此表面看似潔淨，不能排除嚴重相容性問題。
指定替代品前，先分辨失效機制：
| 失效機制 | 典型證據 | 選型回應 |
|---|---|---|
| 均勻腐蝕 | 整體壁厚減少或變色 | 比較實際濃度與溫度下的腐蝕速率 |
| 孔蝕 | 深而局部的孔洞，常與氯化物有關 | 審查合金耐受性、沉積、氧化條件與表面狀況 |
| 縫隙腐蝕 | 夾具、螺紋、密封或沉積物下方受侵蝕 | 同時改變幾何、排液、清洗與合金，不只升級本體牌號 |
| 應力腐蝕開裂 | 施加或殘餘應力下出現細微分枝裂紋 | 審查合金－環境－應力組合，並移除應力集中 |
| 電偶腐蝕 | 異種金屬濕接合處出現優先腐蝕 | 隔離金屬、改善排液並改變材質配對 |
| 彈性體膨潤或抽出 | 密封軟化、變大、收縮或強度下降 | 更換實際膠料，並驗證潤滑劑與清潔劑 |
| 管材滲透或脆化 | 氣味、蒸氣轉移、開裂、硬化或尺寸變化 | 改變管材材質、壁厚、配置、支撐或連接系統 |
不要看到洩漏就一律鎖緊螺紋。管端損壞、O 形環不相容、SCC、密封劑溶解或配合接口外部腐蝕，都需要不同的矯正措施。如果症狀是下游壓力低而非可見損傷，請用壓降故障排除指南分辨洩漏與流量阻力。
化工廠接頭應如何安全維護？
OSHA 29 CFR 1910.147 規範維修期間的危險能量控制，包括氣動能量與儲存或殘餘能量。檢查或拆開接頭前，隔離供應、釋放困壓、約束危險動作，並驗證現場零能量狀態。
檢查頻率應依暴露與後果決定，不要任意套用每週或每年的固定週期。實用觸發條件包括新化學配方、濃度變更、清洗溫度提高、消毒劑改變、反覆拆管、振動改變、附近洩漏、可見沉積、密封變色、不明氣味、壓降或配合元件腐蝕。
依下列順序檢查：
- 確認型錄料號與核准介質範圍。
- 分別檢查管材、夾環、密封區、螺紋、支撐與相鄰金屬。
- 查看標籤、夾具、護罩下方，以及液體容易積聚的水平表面。
- 清潔前記錄損傷位置與形貌。
- 使用核准的完整配置更換零件，並執行指定的洩漏或壓力測試。
- 反覆發生或機制不明的損傷，應交由材料與製程安全專家處理。
製程化學品變更時，重新執行相容性審查。變更管理紀錄應把新化學品與條件連結到本體、密封、管材、潤滑劑、螺紋密封劑、配管等級、檢查計畫與備品料號。不得假設上一版配方核准的接頭仍可使用。
RFQ 與驗收計畫應包含什麼？
Haynes 公布 C-276 在多種酸濃度與溫度下的腐蝕結果，並區分每年 0.1 與 0.5 mm 等腐蝕線。RFQ 應採用同等具體程度：供應商需要明確化學品與工作範圍，採購方則需要與實際料號及產品形式相連的證據。
請納入下列欄位：
- 暴露等級：受保護供氣、外部濺液或蒸氣、製程介質，或跨邊界服務。
- 化學品名稱、濃度、污染物、適用時的 pH，以及安全資料表。
- 正常、清洗、啟動、停機與異常溫度。
- 最低、正常、最高、真空、瞬變與測試壓力。
- 本體、夾環、彈簧、墊圈、密封、潤滑劑、管材、螺紋密封劑與配合接口材質。
- 管材外徑、壁厚、公差、硬度、彎曲半徑、支撐與重新連接需求。
- 螺紋標準、公稱尺寸、嚙合方式、密封位置、扭矩說明與配合材質。
- 適用的機械安全、製程配管、工廠與管轄要求。
- 所需材質證書、膠料聲明、圖面、試驗報告、追溯性與變更通知。
- 驗收試驗、檢查週期、備品計畫與拒收標準。
收貨時，將型錄後綴與圖面及文件核對。安裝時，記錄管材規格、插入或組裝方法、支撐、鎖緊方法與測試結果。關鍵化學邊界應由負責的工廠工程師核准，而不是只看通用相容性表。
如需應用審查背景，請參閱關於倍拓氣動。專案團隊在要求替代材質前，可透過聯絡頁面提交暴露範圍、照片、圖面與既有料號。
化工廠耐腐蝕接頭常見問題
ISO 14743 適用於外徑 3 至 16 mm 熱塑性管材的完整推入式總成，但化工廠通常還需要更廣泛的製程決策。以下回答把氣動元件選型與製程配管核准分開，避免把本體合金當成完整連接的證明。
316L 不鏽鋼適合硫酸嗎？
有時適合，但只看化學品名稱不足以判定。濃度、溫度、曝氣、污染物、流動、縫隙與應力都會改變腐蝕行為。應使用實際條件的公開腐蝕資料，並驗證包含密封與管材在內的完整接頭。嚴苛或不確定工況可能需要其他合金與現場試驗。
Hastelloy C-276 一定是最安全的接頭材質嗎？
不是。C-276 有深厚的化工應用經驗與廣泛耐蝕性，但仍須審查濃度－溫度、產品形式、製造品質、密封相容性與適用法規。若只是外部濺液，已完整驗證且成本較低的不鏽鋼總成也可能符合暴露範圍。
PTFE 能讓氣動接頭對所有化學品都耐受嗎？
不能。PTFE 的耐化學性廣，但接頭還包含承壓幾何、支撐、螺紋、夾管件，以及可能存在的其他密封或潤滑劑。壓力、溫度、冷流、滲透、循環與機械負載仍會限制完整總成。
不鏽鋼推入式接頭可以輸送製程化學品嗎？
只有當該完整總成依工廠適用的配管與安全要求，獲准用於具名製程流體及工作條件時才可以。壓縮空氣額定值或不鏽鋼本體說明並不足夠。許多製程需要合格的儀表或製程配管連接。
酸、鹼與溶劑應選哪種密封材質？
沒有單一最佳彈性體。FKM、EPDM、NBR、FFKM、PTFE 等材料會因化學品、濃度、溫度、減壓、潤滑與清洗條件而有不同反應。應使用特定膠料相容性資料，並確認密封在實際溝槽與接頭系列中的機械性能。
工廠應如何調查反覆出現的接頭洩漏？
先隔離能量並保存證據。確認洩漏來自管材表面、夾環、O 形環、螺紋、配合接口或腐蝕本體。記錄化學品與溫度變更，並在選擇替代材質前檢查膨潤、裂紋、孔蝕、沉積、側向負載與螺紋錯配。
來源與擷取說明
- ISO 4414:2010《氣壓傳動安全要求》，2026-07-14 擷取。用於機械氣動系統範圍與安全背景。
- ISO 14743:2020《熱塑性管用推入式連接器》，2026-07-14 擷取。用於完整總成範圍及 3 至 16 mm 管徑。
- ASME B31.3-2024《製程配管》，2026-07-14 擷取。用於區分製程配管工況與機械氣動連接。
- Haynes International：HASTELLOY C-276，2026-07-14 擷取。用於合金歷史、成分、腐蝕曲線、實驗室限制與現場試驗注意事項。
- Parker《O 形環手冊》，2026-07-14 擷取。用於彈性體選型與介質相容性限制。
- Chemours：Teflon 氟聚合物耐化學與耐熱性，2026-07-14 擷取。用於 PTFE 材質特性，未延伸為完整接頭核准。
- SMC KQG2 不鏽鋼快插接頭，2026-07-14 擷取。用於管材、化學相容性、安裝與產品系列限制。
- AMPP：應力腐蝕開裂，2026-07-14 擷取。用於 SCC 機制與化工製程案例。
- OSHA 29 CFR 1910.147《危險能量控制》，2026-07-14 擷取。用於維修期間的儲存氣動能量。
