NPT 國家管螺紋標準 ASME B1.20.1 是什麼，為什麼對氣動系統重要？
NPT 是北美氣動團隊最常在氣缸接口、歧管、調壓閥、消音器和轉接接頭上遇到的錐形英制管螺紋。ASME 表示，B1.20.1 涵蓋 NPT、NPSC、NPTR、NPSM 和 NPSL 管螺紋的尺寸與量測規範（ASME B1.20.1，2013）。在壓縮空氣系統中，這項標準很重要，因為一個能旋入的螺紋，如果錐度、牙距、密封劑或配對標準錯了，仍然可能漏氣。
重點摘要
- ASME B1.20.1 定義包含 NPT 在內的英制管螺紋家族；常用現場表格列出 1/8" NPT 為 27 TPI，1/4" NPT 為 18 TPI（ITEX，2026）。
- NPT 依靠錐形螺紋干涉加上密封劑來密封，不是只靠螺紋扭力。
- BSPT、BSPP、NPT 和 NPTF 外觀看起來可能足夠相似，足以騙過趕時間的技師。
實務風險不是工程師忽略標準，而是氣動接頭轉入兩三圈時可能感覺「差不多對」。這種差不多的配合，就是亂牙、接口裂開和慢性漏氣開始的地方。
NPT 螺紋在氣動應用中如何運作？
NPT 能運作，是因為它的螺紋直徑以 1:16 錐度變化，等於每英尺 3/4 英吋，而螺紋牙型使用 60 度角（ToolGrit，2026）。當公接頭進入母接口時，牙側會楔合在一起，形成壓力接頭需要的干涉。
這種楔合作用很有用，但不是魔法。標準 NPT 在牙根和牙頂之間仍會留下小型螺旋漏氣路徑，因此通常需要密封劑填補剩餘間隙。以我們的經驗，許多團隊最大的錯誤，是把 NPT 當成直螺栓。當更好的修正通常是清潔螺紋、使用正確密封劑並確認配對標準時，他們卻只是不斷鎖更緊。

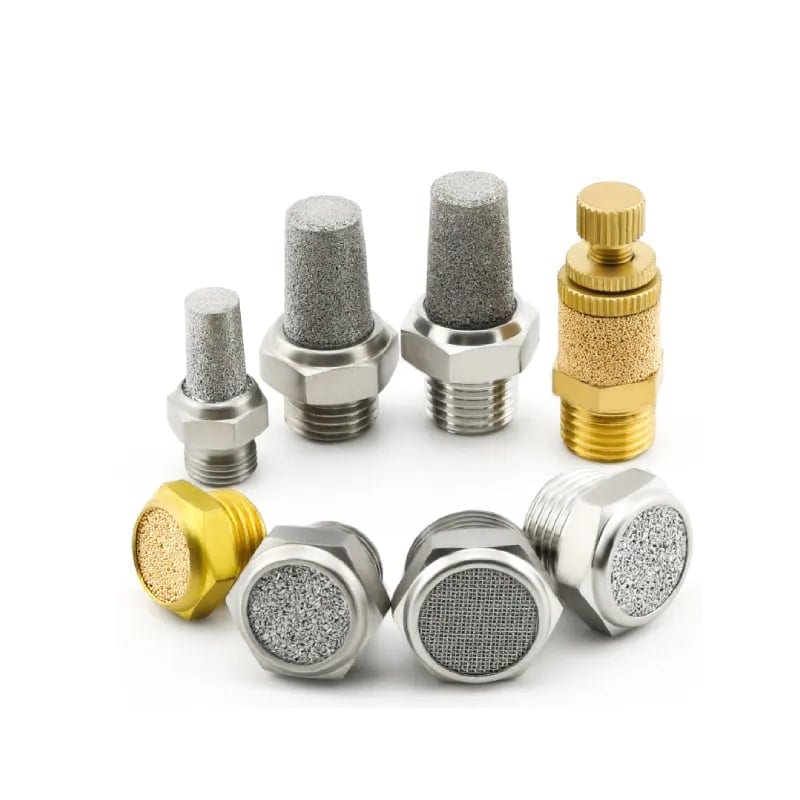

NPT 燒結青銅氣動消音器是一個簡單例子。消音器本體可能很小，但螺紋仍必須和氣缸、閥或排氣口匹配。微小的排氣漏氣可能讓機台聽起來沒什麼問題，卻慢慢浪費空氣。
ASME B1.20.1 實際控制什麼？
ASME 將 B1.20.1 描述為常用英制管螺紋的尺寸與量測標準，其中包括 NPT（ASME B1.20.1，2013）。用實務語言說，它控制的是參考幾何，讓一個供應商的接頭能進入另一個供應商的接口，而不需要猜測。

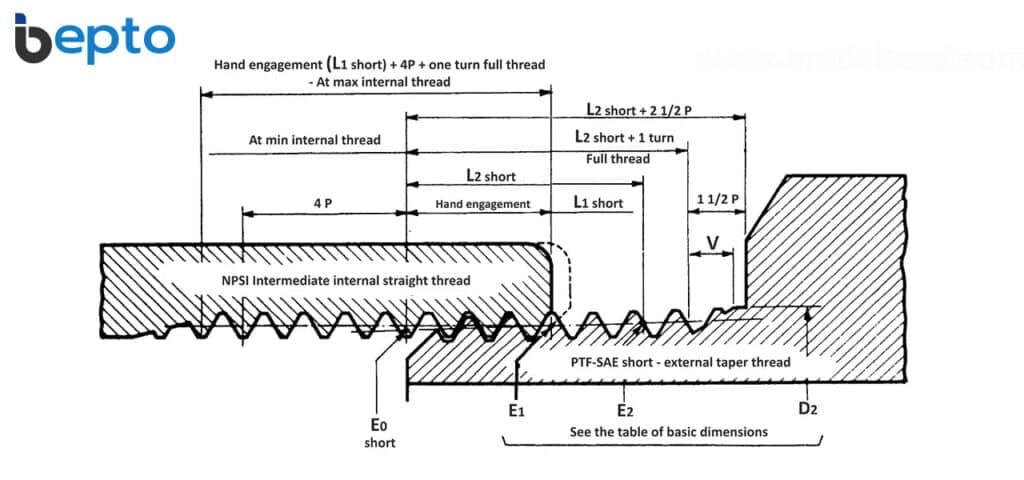

這項標準不是泛泛的「管螺紋概念」。它定義螺紋應如何定尺寸與檢查，包括參考平面上的節徑、錐度關係，以及用來判斷螺紋是否在限度內的量規方法。如果接口攻牙太淺、太深或牙型不良，接頭可能能裝上，但密封會不穩定。
原稿有一個重要混淆：某一句把 1/4" NPT 說成 14 TPI，又把 1/8" NPT 說成 18 TPI。常見 ASME B1.20.1 尺寸表列出 1/8" NPT 為 27 TPI、1/4" NPT 為 18 TPI、3/8" NPT 為 18 TPI、1/2" NPT 為 14 TPI（ITEX，2026）。當技師用牙距規識別接口時，這個修正很重要。
| NPT 標稱尺寸 | 每英吋牙數 | 典型氣動用途 | 組裝前檢查 |
|---|---|---|---|
| 1/8" NPT | 27 TPI | 小型閥、導控接口、緊湊接頭 | 外徑與牙距規 |
| 1/4" NPT | 18 TPI | 許多氣缸、調壓閥和歧管接口 | 牙距與錐度 |
| 3/8" NPT | 18 TPI | 較高流量閥與中型歧管 | 接口深度與密封劑 |
| 1/2" NPT | 14 TPI | 較大供氣管線與高流量排氣 | 咬合與支撐 |
我們審查圖面時，會先把標稱尺寸當成標籤，再當成量測值。「1/4 NPT」不代表公螺紋外徑量起來是 0.250 英吋。這個誤解造成了意外多的錯誤接頭選擇。
哪些 NPT 尺寸在氣壓缸和歧管上最重要？
緊湊型氣動組件周邊最常見的四種尺寸是 1/8"、1/4"、3/8" 和 1/2" NPT，在 ASME 類型表格中對應 TPI 分別為 27、18、18 和 14（ITEX，2026）。尺寸決策會同時影響密封和可用流量。
小接口不一定錯。緊湊閥上的 1/8" NPT 導控接口可以完全合理。問題開始於同樣的小接口被期待供應快速致動器、長管路或高循環機台。螺紋標準和流路有關，但不是同一個計算。
用螺紋標準讓連接安全。用流量、壓降、管內徑和閥 Cv 判斷機台能否正確動作。在流量方面，管內徑計算器和壓縮空氣壓降計算器比螺紋表更適合。如果買方只寫「1/4 fitting」，請追問他是指 1/4" NPT、1/4" 管外徑、G1/4，還是標稱管徑。想看相關例子？管路表面積指南說明為什麼不能把標稱管路標籤當成實測直徑。

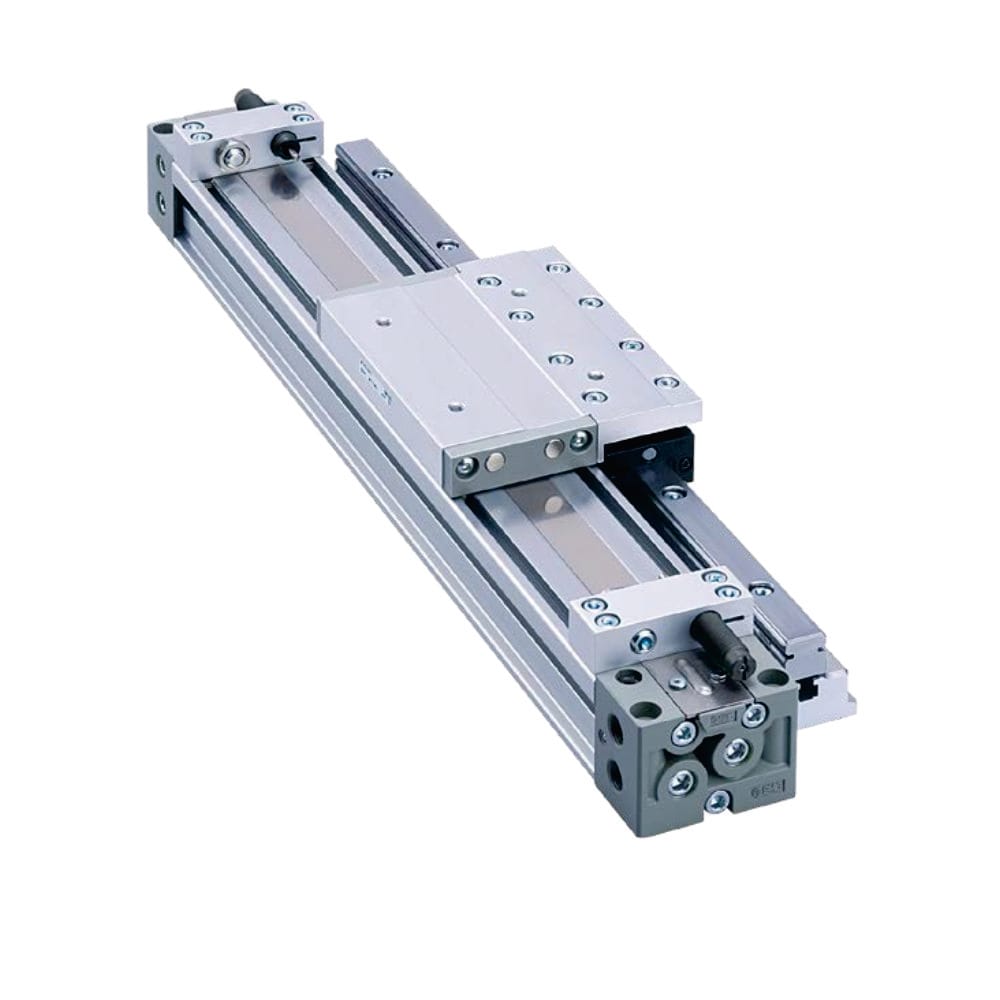

對無桿氣缸來說，接口也位在一個移動系統背景中。長致動器可能有很大的空氣容積、很長的管路和遠端閥配置。正確的 NPT 螺紋能讓接頭密封，但不能取代依行程時間選擇閥和管路。因此，螺紋審查應和氣缸、閥、管路審查放在一起，而不是最後才處理。
若需要致動器背景，請看無桿氣缸在工業自動化中的作用。接口螺紋只是其中一個介面，但它是維護團隊會反覆接觸的少數介面之一。
NPT、NPTF、BSPT 和 BSPP 容易在哪裡混淆？
NPT 和 NPTF 具有相同的基本錐度和螺紋角度，但 NPT 通常依賴密封劑，而 NPTF 設計為乾密封牙型（ISM，2026）。AutomationDirect 也指出，氣動接頭常用 NPT、BSPT 或 BSPP 螺紋，量測前它們看起來可能很接近（AutomationDirect，2026）。
NPT 是 ASME B1.20.1 下的一般用途錐形管螺紋。NPTF 是另一個標準 ASME B1.20.3 下的乾密封錐形管螺紋。兩者通常可以物理上旋合，但「能鎖上」不等於「規格正確」。如果維修技師混用會怎樣？接頭可能在快速台架檢查時沒問題，經過壓力循環後才開始滲漏。
BSPT 也是錐形，但使用不同螺紋牙型。BSPP，常稱為 G thread，是平行螺紋，通常用 O-ring、組合墊圈或墊片端面密封。AutomationDirect 的逐字稿把現場規則講得很簡單：直螺紋需要獨立密封元件，錐形螺紋則透過螺紋中的密封劑或牙型干涉密封（AutomationDirect，2026）。
| 螺紋類型 | 形狀 | 常見密封方式 | 混淆時的氣動風險 |
|---|---|---|---|
| NPT | 錐形 | 螺紋干涉加密封劑 | 密封劑或咬合不良時形成漏氣路徑 |
| NPTF | 錐形乾密封 | 受控牙頂與牙根干涉 | 與 NPT 混用時產生錯誤信心 |
| BSPT / R | 錐形 | 螺紋密封劑 | 可能開始旋入 NPT，但仍然漏氣 |
| BSPP / G | 平行 | O-ring、墊片或組合密封 | 不會靠螺紋楔合作用密封 |
最快的現場測試不是「能不能旋進去？」更好的第一輪檢查是：牙距規是否吻合、錐度是否吻合，以及接口的密封方式是否和接頭密封方式一致？
如何安裝 NPT 接頭才不會一直追漏？
安裝應從乾淨螺紋開始，將相容密封劑塗在公螺紋上，先用手旋緊，再用扳手受控鎖緊。ISM 給出一個實務規則：許多錐形管螺紋可以用手旋緊後，再用扳手轉 1 到 2 圈，同時要避免過度鎖緊（ISM，2026）。
先檢查兩個零件。看是否有毛邊、切屑、受損牙頂、鍍層堆積，或曾被前一次維修鎖裂的接口。如果第一圈就感覺粗糙，停下來。退出受損連接，比更換裂掉的閥體便宜。
依密封劑製造商指示，把密封劑塗在公螺紋上；若說明要求，第一牙可薄塗或保持乾淨。舉例來說，一份 NPT 氣煞接頭安裝單頁指示安裝者清潔兩側螺紋、將密封劑塗在公端、先用手起牙，鎖緊後用肥皂水檢查漏氣（Abstrailquip，2024）。同一文件列出該接頭家族的 1/4" NPT 為 12 到 15 ft-lb、3/8" 為 18 到 25 ft-lb、1/2" 為 25 到 35 ft-lb。
那些扭力數字不是所有材料、壁厚或接口設計都能通用的值。若元件供應商有說明，請以供應商說明為準。鋁、黃銅、不鏽鋼、塑膠和鍍鋅接頭承受的粗暴程度並不相同。以我們的經驗，彎頭和三通等異形接頭需要特別小心，因為人們會想為了方向把它反退。密封劑已被擾動後，不要這樣做。
實用安裝順序
- 用牙距規和卡尺確認螺紋標準與標稱尺寸。
- 檢查公、母螺紋是否有損傷、污染和鍍層缺陷。
- 依密封劑指示，將相容密封劑塗在公螺紋上。
- 先用手旋到手緊，讓亂牙能明顯被發現。
- 用扳手鎖到指定咬合量或供應商扭力範圍。
- 異形接頭要以向前鎖緊方式對位，不要反退定位。
- 對連接加壓測試，並使用肥皂水或核准的測漏液。
什麼時候氣動設計應避免使用 NPT？
NPT 很有用，但不是每個氣動介面的最佳答案。ISM 指出，當密封劑污染不能接受時，可能會選擇 NPTF；平行螺紋則使用獨立密封面，而不是螺紋楔合（ISM，2026）。維護頻率、潔淨度和接口材料應主導選擇。
當連接會經常拆開時，請選擇帶 O-ring 或端面密封的平行螺紋。NPT 螺紋在密封時會變形，所以反覆組裝會磨耗密封表面。這不代表 NPT 一次使用後就報廢，但每次再用都值得檢查。
除非元件本身為此設計，否則避免把 NPT 強行用在薄壁塑膠或脆弱鑄造接口中。錐形螺紋像楔子一樣作用。過度鎖緊可能撐裂母接口，而且裂紋可能在機台已回到生產後才出現。這是一種很安靜的失效模式。
對出口機台，請及早檢查螺紋標準。北美歧管可能用 NPT，歐洲附件可能用 G thread，日本元件可能用 R thread。如果你的 RFQ 混用壓力單位，壓力換算器可以快速做合理性檢查，但螺紋身份仍需要實體確認。
結論：工程師應該記住 NPT 的哪些事？
ASME B1.20.1 提供 NPT 管螺紋的尺寸和量測基礎，常見 NPT 表格也列出技師組裝前必須確認的尺寸專屬牙距（ASME B1.20.1，2013；ITEX，2026）。對氣動系統來說，標準保護互換性，但安裝實務保護密封。
把 NPT 當成受控介面，而不只是剛好能鎖上的螺紋。確認標準、檢查牙距、使用相容密封劑、避免過度鎖緊，並測試組裝後接頭。如果某個接口漏了兩次，停止加扭力，回頭檢查螺紋牙型、密封劑和配對標準。答案通常藏在那裡。
氣動系統中 NPT 螺紋常見問題
最常見的 NPT 問題來自標準混用、重複使用和安裝力量。AutomationDirect 將 NPT、BSPT 和 BSPP 識別為常見氣動螺紋類型，而 ASME B1.20.1 則涵蓋 NPT 使用的英制管螺紋尺寸與量測（AutomationDirect，2026；ASME B1.20.1，2013）。
NPT 螺紋連接可以重複使用多次嗎？
有時可以重複使用 NPT 連接，但必須先檢查。NPT 密封會讓螺紋接觸面變形，而 ISM 警告重複使用需要謹慎，因為磨耗和過度鎖緊會影響密封（ISM，2026）。若接頭牙頂損傷、牙被拉傷、咬傷，或接口需要額外扭力才能止漏，請更換。
NPT 和 NPTF 螺紋有什麼差異？
NPT 是 ASME B1.20.1 定義的一般用途錐形管螺紋，而 NPTF 是 ASME B1.20.3 下的乾密封錐形牙型。ISM 說明，NPT 通常需要密封劑才能防漏密封，而正確製作的 NPTF 可透過受控牙頂與牙根干涉，在不使用密封劑的情況下密封（ISM，2026）。
為什麼有些氣壓缸使用公制或 G 螺紋，而不是 NPT？
螺紋選擇通常跟隨機台來源、供應商標準和密封理念。AutomationDirect 指出，美國氣動設備常用 NPT，而公制管路可能指向英制管螺紋形式，包括 BSPT 或 BSPP/G thread（AutomationDirect，2026）。平行 G 螺紋通常用 O-ring 密封，而不是靠螺紋變形。
如何識別現有氣缸接口上的 NPT 螺紋尺寸？
使用卡尺和螺紋牙距規。不要把標稱標籤當成實測外徑。ITEX 列出 1/8" NPT 為 27 TPI，1/4" 和 3/8" 為 18 TPI，1/2" 為 14 TPI（ITEX，2026）。如果錐度或牙距不清楚，請和已知正確的接頭或量規比對。
氣動 NPT 連接最適合用哪種螺紋密封劑？
請使用和壓縮空氣、接頭材料、溫度和維護方式相容的密封劑。ISM 指出，防漏 NPT 連接需要適當螺紋密封劑，而 NPTF 是某些系統中的乾密封替代方案（ISM，2026）。遵循密封劑製造商的固化時間，並避免多餘材料進入閥和調壓閥。
氣動 NPT 螺紋應該使用 PTFE 生料帶嗎？
當元件和現場標準允許時，PTFE 生料帶可以使用，但必須正確纏繞並避免進入流路。有些工廠偏好厭氧膏，因為生料帶碎片可能移動到小型氣動閥內。最安全的規則很簡單：遵循該設備的接頭、密封劑和維護說明。
來源註記
這些註記將本文的 6 個引用來源連結到標準、尺寸、安裝和氣動螺紋識別。ASME 錨定標準範圍，其他參考則提供現場解讀、影片背景和安裝細節，未來更新時應重新檢查（ASME B1.20.1，2013）。
- ASME B1.20.1：Pipe Threads, General Purpose, Inch，NPT 與相關英制管螺紋的標準範圍。擷取日期：2026-06-04。
- ITEX Precision Piping：ANSI / ASME B1.20.1，包含各標稱尺寸每英吋牙數的 NPT 尺寸表。擷取日期：2026-06-04。
- ToolGrit：NPT Pipe Thread Dimensions and Standards Explained，1:16 錐度、每英尺 3/4 英吋、NPT/NPTF/BSPT 比較與咬合指引。擷取日期：2026-06-04。
- ISM：Getting to Leakproof with NPT & NPTF Threads，NPT/NPTF 密封機制、密封劑指引、重複使用注意事項和安裝順序。擷取日期：2026-06-04。
- AutomationDirect：Understanding Pneumatic Thread Size & Type，氣動螺紋識別逐字稿和嵌入 YouTube 影片。擷取日期：2026-06-04。
- Abstrailquip：Air Brake Fitting NPT Thread Installation Instructions，NPT 安裝順序與特定接頭家族扭力表。擷取日期：2026-06-04。
