Gli ingegneri spesso trascurano l'importanza critica di un corretto standard di filettatura nella scelta delle connessioni pneumatiche, con conseguenti perdite costose, guasti al sistema e tempi di inattività imprevisti che possono sconvolgere i programmi di produzione.
Lo standard NPT (National Pipe Thread) ASME B1.20.1 definisce le filettature coniche dei tubi.1 con conicità 1:16 che creano guarnizioni affidabili grazie alla deformazione del filetto anziché alle guarnizioni, rendendolo lo standard di filettatura più diffuso per i cilindri pneumatici e le connessioni ai sistemi di aria in Nord America.
La settimana scorsa, Patricia di uno stabilimento automobilistico del Michigan mi ha chiamato in preda alla frustrazione: la sua linea di produzione era rimasta ferma per tre giorni a causa di persistenti perdite d'aria nelle connessioni dei cilindri, costate alla sua azienda oltre $60.000 di perdita di produzione prima di scoprire che la causa principale era la mancata corrispondenza degli standard di filettatura.
Indice
- Come funziona la filettatura NPT nelle applicazioni pneumatiche?
- Quali sono le specifiche principali dello standard ASME B1.20.1?
- Perché NPT è la scelta preferita per i cilindri pneumatici senza stelo?
- Come garantire una corretta installazione e sigillatura NPT?
Come funziona la filettatura NPT nelle applicazioni pneumatiche?
La comprensione della meccanica della filettatura NPT è essenziale per chiunque lavori con cilindri pneumatici e sistemi ad aria, poiché un'applicazione impropria può portare a guasti catastrofici del sistema.

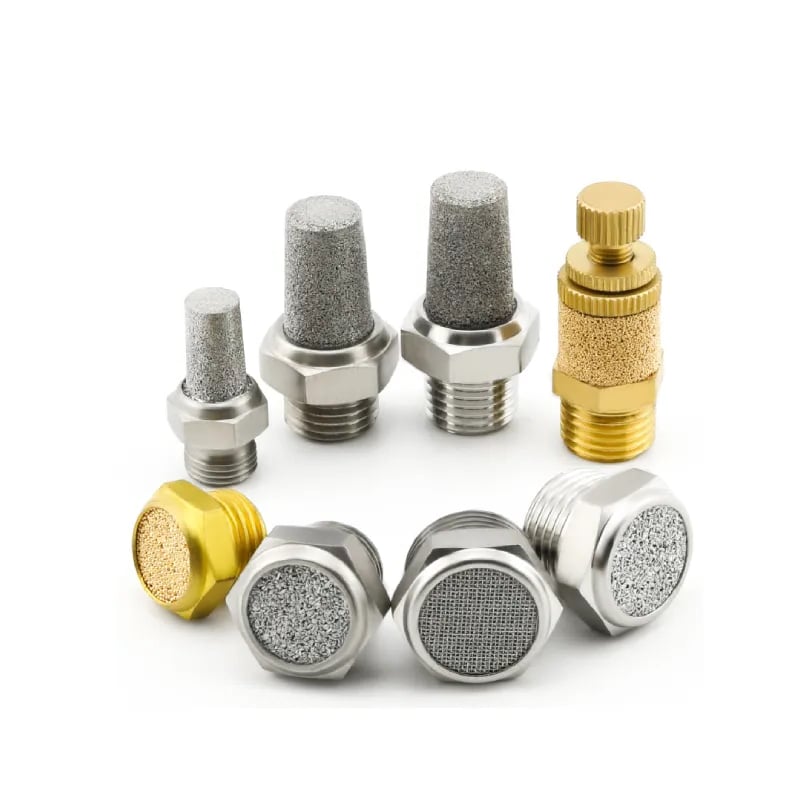

Le filettature NPT creano guarnizioni attraverso una deformazione controllata quando la filettatura maschio conica si incunea nella filettatura femmina, con una conicità di 1:16 (3/4 di pollice per piede).2 fornendo un'interferenza crescente che elimina la necessità di O-ring o guarnizioni nella maggior parte delle applicazioni pneumatiche.
La scienza della tenuta NPT
La filettatura NPT si basa sull'interferenza meccanica piuttosto che su elementi di tenuta separati. Quando si infila un raccordo NPT maschio in una porta femmina, il design conico crea un contatto progressivamente più stretto. Questa interferenza genera una deformazione sufficiente sia nella filettatura maschio che in quella femmina per creare una tenuta a pressione.
La bellezza di questo sistema risiede nella sua semplicità: per la maggior parte delle applicazioni pneumatiche non sono necessari altri componenti di tenuta. Tuttavia, questo significa anche che una corretta tecnica di installazione diventa fondamentale per ottenere prestazioni affidabili.
NPT e sistemi di filettatura parallela
| Caratteristica | NPT conico | Parallelo (BSP-P) | Vantaggio |
|---|---|---|---|
| Metodo di sigillatura | Deformazione della filettatura | O-ring necessario | NPT: Nessuna parte aggiuntiva |
| Installazione | A tenuta di mano + giri | Specifiche di coppia | NPT: Più indulgente |
| Riutilizzabilità | Cicli limitati | Illimitato | Parallelo: Meglio per la manutenzione |
| Resistenza alle perdite | Eccellente | Dipende dall'O-ring | NPT: Autosigillante |
Dimensioni NPT comuni nei sistemi pneumatici
Il nostro cilindri senza stelo utilizzano in genere queste dimensioni di attacco NPT standard:
- 1/8″ NPT: Cilindri di piccolo diametro e applicazioni pilota
- 1/4″ NPT: Dimensione più comune per i cilindri pneumatici standard
- 3/8″ NPT: Cilindri di medio alesaggio che richiedono portate più elevate
- 1/2″ NPT: Cilindri di grande diametro e linee di alimentazione principali
Quali sono le specifiche principali dello standard ASME B1.20.1?
Lo standard ASME B1.20.1 fornisce specifiche precise che garantiscono la compatibilità universale e prestazioni di tenuta affidabili per tutte le connessioni filettate NPT.

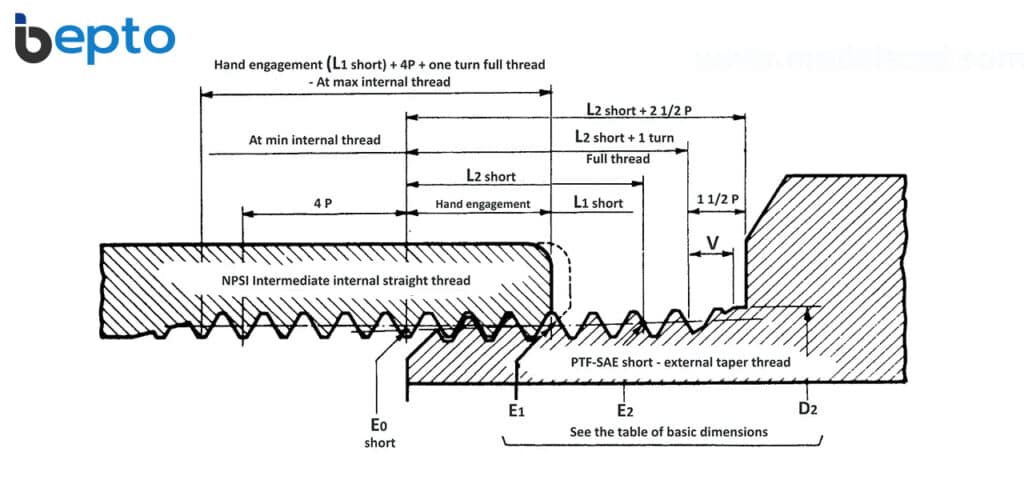

ASME B1.20.1 specifica l'esatto passo della filettatura, l'angolo di conicità e le tolleranze dimensionali per le filettature NPT, con Angoli di filettatura di 60 gradi, valori di passo specifici per ogni dimensione (14 TPI per 1/4″, 18 TPI per 1/8″)3, e i rigorosi controlli dimensionali che assicurano l'adattamento alle interferenze e la tenuta.
Requisiti dimensionali critici
Lo standard definisce diverse misure chiave che assicurano una tenuta e una vestibilità adeguate:
Specifiche del passo della filettatura
- 1/8″ NPT: 27 fili per pollice
- 1/4″ NPT: 18 fili per pollice
- 3/8″ NPT: 18 fili per pollice
- 1/2″ NPT: 14 fili per pollice
Requisiti di conicità e angolazione
La conicità 1:16 significa che il diametro della filettatura diminuisce di 1/16 di pollice per ogni pollice di lunghezza della filettatura. In combinazione con l'angolo di filettatura di 60 gradi, questo crea il preciso schema di interferenza necessario per una tenuta affidabile.
Tolleranze di produzione
ASME B1.20.1 specifica tolleranze strette per garantire la compatibilità universale:
| Parametro | Intervallo di tolleranza | Impatto sulle prestazioni |
|---|---|---|
| Diametro del passo | ±0.0005″ | Critico per un impegno corretto |
| Angolo di conicità | ±30 minuti | Influenza l'interferenza della sigillatura |
| Angolo del filo | ±30 minuti | Influenza la resistenza del filo |
| Finitura superficiale | 125 μin max | Impatto sull'efficacia della sigillatura |
Requisiti del controllo qualità
In Bepto lavoriamo tutte le filettature NPT in modo da superare i requisiti ASME B1.20.1. Il nostro processo di controllo qualità comprende la verifica del passo della filettatura, la misurazione dell'angolo di conicità e il test del calibro go/no-go per garantire che ogni connessione sia conforme alle specifiche.

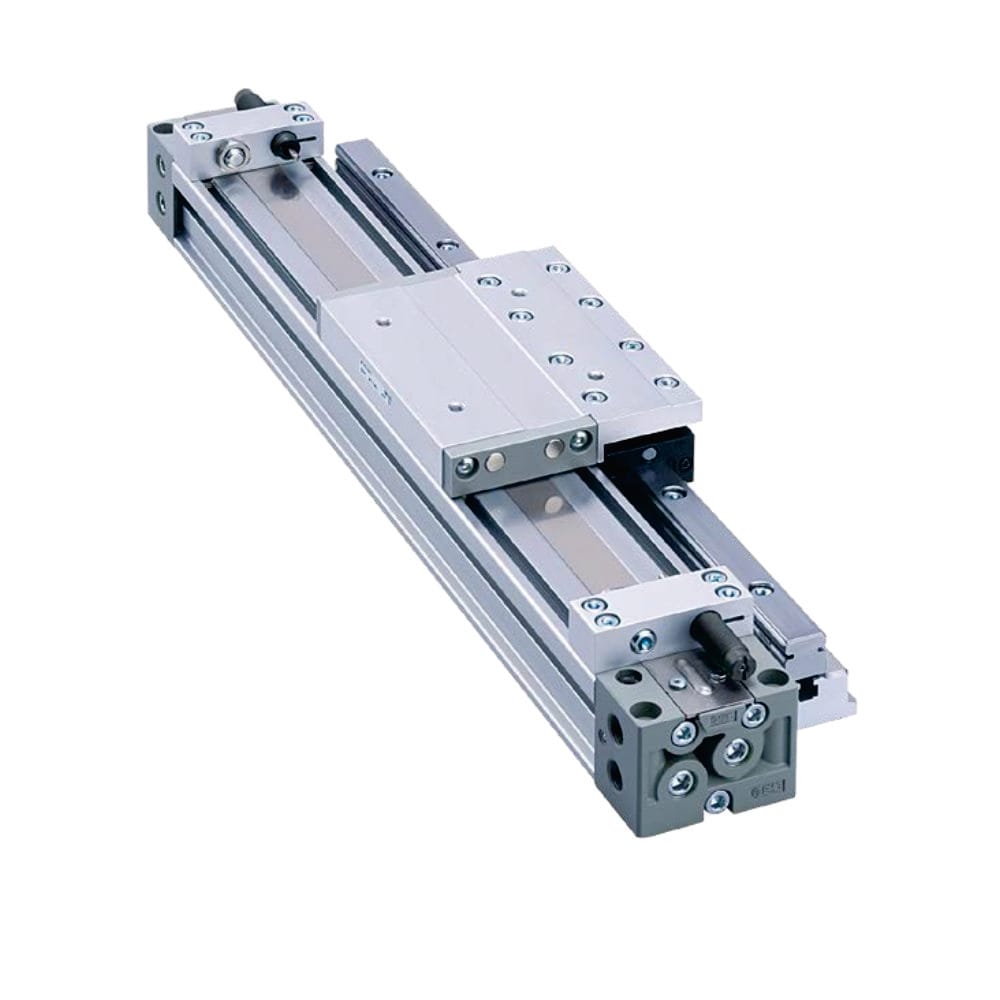

Perché NPT è la scelta preferita per i cilindri pneumatici senza stelo?
La filettatura NPT offre vantaggi specifici per le applicazioni con cilindri pneumatici senza stelo che la rendono lo standard industriale per le installazioni nordamericane.
Le filettature NPT offrono una resistenza superiore alle vibrazioni, un'eccellente tenuta in caso di cicli di pressione e una compatibilità universale con i raccordi pneumatici standard, rendendole ideali per i cilindri senza stelo che subiscono carichi dinamici e frequenti variazioni di pressione durante il funzionamento.
Vantaggi nelle applicazioni dinamiche
I cilindri senza stelo presentano sfide uniche rispetto ai cilindri pneumatici standard. Il carrello in movimento crea vibrazioni e carichi dinamici che possono allentare le connessioni filettate nel tempo. In queste condizioni, il design conico di NPT si stringe invece di allentarsi.
Prestazioni del ciclo di pressione
I nostri cilindri pneumatici senza stelo sono sottoposti a migliaia di cicli di pressione al giorno. Le filettature NPT sono in grado di gestire questi cicli in modo eccezionale perché la tenuta metallo-metallo diventa più efficace quando le filettature lavorano insieme nel tempo, a differenza delle guarnizioni O-ring che possono deteriorarsi con i ripetuti cicli di compressione.
Vantaggi dell'assistenza sul campo
Quando è necessaria la manutenzione, le connessioni NPT possono essere facilmente identificate e riparate con strumenti standard. La natura autosigillante fa sì che i tecnici non debbano tenere scorte di O-ring o preoccuparsi di problemi di compatibilità delle guarnizioni.
James, che gestisce la manutenzione di un impianto di confezionamento in Ohio, mi ha raccontato come il passaggio ai nostri cilindri senza stelo con filettatura NPT abbia eliminato i suoi problemi cronici di perdite d'aria. "Prima di Bepto, eravamo costantemente alla ricerca di perdite e alla sostituzione di O-ring", ha detto. "Ora il nostro consumo d'aria è diminuito di 15% e le chiamate di manutenzione sono diminuite di 80%".
Come garantire una corretta installazione e sigillatura NPT?
Una corretta tecnica di installazione NPT è fondamentale per ottenere connessioni affidabili e prive di perdite che funzionino per tutta la durata del sistema pneumatico.
Per una corretta installazione NPT è necessario stringere a mano fino a quando non è aderente, quindi effettuare ulteriori giri con una chiave.4 - in genere 1-3 giri per le misure più piccole e 2-4 giri per quelle più grandi, utilizzando un sigillante per filettature appropriato ed evitando un serraggio eccessivo che potrebbe danneggiare le filettature o i componenti.
Processo di installazione passo dopo passo
Preparazione del filo
Iniziare con filettature pulite e non danneggiate su entrambi i componenti maschio e femmina. Verificare la presenza di trucioli, bave o danni alla filettatura trasversale che potrebbero impedire una corretta sigillatura.
Applicazione del sigillante
Applicare il composto sigillante per filettature solo sulle filettature maschio, coprendo 2-3 filettature dall'estremità. Si consiglia un composto per filettature di alta qualità, adatto a pressioni pneumatiche.
Assemblaggio iniziale
Infilare manualmente il raccordo maschio nell'attacco femmina fino a farlo aderire. In questo modo si garantisce un corretto innesto della filettatura, senza che si verifichino filettature incrociate.
Serraggio finale
Utilizzare le chiavi appropriate per ruotare ulteriormente il raccordo:
| Dimensione NPT | Mano-forte Plus | Coppia massima |
|---|---|---|
| 1/8″ | 2-4 giri | 8-10 ft-lbs |
| 1/4″ | 2-3 giri | 12-15 ft-lbs |
| 3/8″ | 2-3 giri | 18-22 ft-lbs |
| 1/2″ | 1-2 giri | 25-30 ft-lbs |
Errori comuni di installazione
Serraggio eccessivo
L'errore più comune è il serraggio eccessivo, che può incrinare le porte del cilindro o spanare le filettature. L'NPT sigilla per interferenza, non per coppia.
Sigillante sbagliato
Non utilizzare mai il nastro di teflon sulle filettature NPT nelle applicazioni pneumatiche: può interferire con il corretto innesto della filettatura. Utilizzare esclusivamente un composto per filettature di qualità.
Cross-Threading
Iniziare sempre la filettatura a mano per garantire un corretto innesto prima di applicare la coppia di serraggio della chiave.
Test delle perdite e risoluzione dei problemi
Dopo l'installazione, testare la pressione di tutti i collegamenti a 1,5 volte la pressione di esercizio. Piccole perdite spesso si chiudono da sole con il ciclo del sistema, ma perdite persistenti indicano problemi di installazione che devono essere corretti immediatamente.
Conclusione
La filettatura NPT secondo lo standard ASME B1.20.1 offre la soluzione di tenuta più affidabile ed economica per i sistemi pneumatici, con tecniche di installazione corrette che garantiscono un funzionamento senza perdite per tutta la durata di vita dei cilindri senza stelo e di altri componenti pneumatici.
Domande frequenti sulla filettatura NPT nei sistemi pneumatici
D: Posso riutilizzare più volte le connessioni filettate NPT?
Le connessioni NPT hanno una riutilizzabilità limitata a causa della deformazione della filettatura durante la tenuta, consentendo in genere 3-5 cicli di assemblaggio prima che il danneggiamento della filettatura influisca sulle prestazioni di tenuta, rendendole meno adatte delle filettature parallele per le applicazioni di manutenzione frequente.
D: Qual è la differenza tra le filettature NPT e NPTF?
La filettatura NPTF (National Pipe Thread Fuel) ha tolleranze più strette e crea una tenuta meccanica senza l'uso di un composto per filettature, mentre la NPT standard richiede un sigillante per applicazioni pneumatiche affidabili; la NPTF è più costosa ma offre una resistenza superiore alle perdite.
D: Perché alcuni cilindri pneumatici utilizzano filettature metriche anziché NPT?
I produttori europei e asiatici utilizzano spesso filettature metriche parallele (come le filettature G o R) che richiedono guarnizioni O-ring, mentre l'NPT domina i mercati nordamericani grazie alla compatibilità con le infrastrutture e alle prestazioni comprovate nelle applicazioni pneumatiche industriali.
D: Come si identifica la dimensione della filettatura NPT sui cilindri esistenti?
Misurare il diametro esterno delle filettature maschio o il diametro interno delle porte femmina, quindi consultare le tabelle di dimensionamento NPT, tenendo presente che le dimensioni NPT sono nominali (il diametro effettivo NPT da 1/4″ è circa 0,540″) e non reali.
D: Qual è il sigillante per filettature più adatto alle connessioni delle bombole d'aria senza stelo?
Utilizzare un sigillante anaerobico di alta qualità per filettature adatto a pressioni e temperature pneumatiche, evitando il nastro di teflon che può interferire con l'innesto della filettatura NPT e creare percorsi di perdita in applicazioni dinamiche come i cilindri senza stelo.
-
