最佳化氣動閥配置位置以提升系統效率
最佳氣動閥配置位置，是能以最少的非必要管內容積，同時滿足致動器動態壓力、反應、排氣、安全、環境與維修需求的位置。它並不是距離氣缸某個固定數值。有些機台適合採用集中式閥島，另一些則需要分散式閥島，或將閥安裝在某個高速致動器附近。
應依實測需求選擇架構。先定義峰值流量與行程時間，計算閥到致動器之間的管內容積，檢查動作期間的供氣與排氣壓力，再測試故障及維修狀態。短配管可改善反應，但若閥位於高溫、潮濕、振動或危險區域且不易維修，就不是有效率的設計。
安全說明：本文僅作為工程審查架構，不能取代機台製造商說明、機台專屬風險評估、適用法規或廠區危險能源管制程序。最終的隔離、排氣、重新啟動及故障行為，必須由合格設計人員核准。
重點摘要
- CAGI 建議設計良好的系統，從空壓機排氣口到使用點的壓降不得超過 10%。
- 不存在通用的 3 ft 閥距規則；管內徑、長度、流量、致動器容積、排氣路徑及所需反應都會影響結果。
- 集中式、分散式與致動器就近安裝的閥，各自適合不同的配置問題。
- 應以動態壓力與行程時間量測驗證配置位置，不能只看調壓閥的靜態壓力。
閥配置不只是距離決策，也是容積分配決策。將閥移近會改變每個循環必須充氣與排氣的空氣容積，但也可能把診斷元件、電氣接線、消音器及維修作業移到較不適合的位置。最佳位置必須平衡所有這些影響。
氣動閥配置的設計邊界
ISO 4414:2010 是一份 38 頁的標準，涵蓋氣動系統的重大危害，以及安裝、調整、維修、可靠運轉與能源效率等考量（ISO 4414，2021 年確認）。因此，閥配置必須納入完整機台設計審查，不能只簡化為配管長度問題。
針對每個受控動作，先確認以下六項需求：
- 運動：所需推力、行程時間、速度曲線、負載方向及容許變動
- 流量：供氣峰值流量、排氣流量、閥流導能力、接頭節流及同時用氣需求
- 容積：致動器腔室容積，加上閥與致動器之間的管內容積
- 控制：閥反應、網路時序、電氣分區、診斷及故障行為
- 環境：侵入暴露、溫度、污染、沖洗、振動及危險區域要求
- 維修：隔離、殘留能量釋放、手動操作可及性、消音器更換及接頭拆卸
這個設計邊界可避免常見錯誤：只最佳化某個快速行程，卻造成閥島無法接近，或共用排氣容量不足。相關的模組化氣動迴路指南說明了歧管內供氣、排氣、壓力分區與故障狀態如何相互影響。
選擇位置前，先計算達成實際行程目標所需的流量。閥配置無法彌補尺寸不足的閥流路或配管。
氣動閥應集中配置還是分散配置？
Festo 的 CPX-AP-I 架構每個匯流排介面最多支援 80 個模組或閥島，模組之間的電纜長度可達 50 m（Festo CPX-AP-I，2026）。這些數據顯示現代控制網路能支援分散式閥配置，但它們本身無法決定正確的氣動拓撲。
可採用三種架構模式：
| 架構 | 最適用途 | 主要優點 | 必須確認的主要風險 |
|---|---|---|---|
| 集中式閥島 | 緊湊型機台、反應需求中等、潔淨控制箱 | 配線、診斷、備品與維修集中 | 工作管路較長、額外充排氣容積、共用排氣相互影響 |
| 分散式閥島 | 大型或模組化機台，且多組致動器彼此鄰近 | 縮短局部配管並集中各組診斷 | 更多現場箱體、網路與電源分區、分散式維修 |

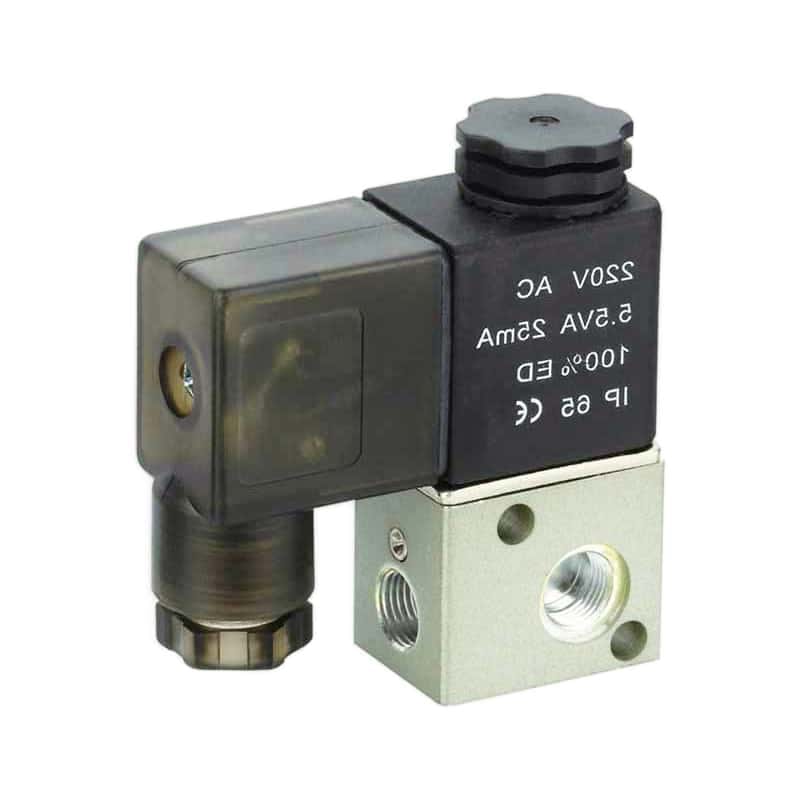

| 致動器就近配置閥 | 單一高反應動作、局部關斷或特殊排氣需求 | 受控管路容積最小、排氣路徑最短 | 高溫、沖洗、振動、可及性、電纜防護及手動操作暴露 |
當致動器集中，且管內容積不會限制循環時間時，集中式閥島通常合理。隨著機台模組相距更遠，或各動作需要不同壓力、排氣或安全分區，分散配置會更具吸引力。單一就地閥可以解決一項高需求動作，而不必把所有閥都移出控制箱。
例如，包含六個中速夾持氣缸的模組，可能適合使用一座局部閥島。若另一支分度氣缸因工作管路過長而無法達到反應目標，可只為該動作配置較近的閥，其餘夾持氣缸仍維持集中。架構應依實測需求決定，而不是套用全部集中或全部分散的規則。
決策時也必須納入控制架構。Festo 說明，分散式拓撲可縮短通往電動與氣動驅動器的電纜及配管，並利用獨立通訊與電源連接建立電壓分區（Festo CPX-AP 產品資訊，2024）。要實現這項優勢，網路、電源與氣動故障行為必須相互匹配。
管內容積與壓降如何影響決策？
ISO 6358-1:2013 規定一套 61 頁的穩態測試方法，使用可壓縮流體測定氣動元件流量特性（ISO 6358-1，2026 年修訂）。應使用製造商提供的 Cv、Kv、音速流導、臨界壓力比或實測流量曲線，不要假設只看接口螺紋就能判斷閥性能。
閥到致動器之間的管內容積為：
管內容積 = pi x 內徑^2 / 4 x 管長
例如，內徑 8 mm 的配管，長 10 m 時約含 0.503 L 空氣，長 3 m 時約含 0.151 L。將管路縮短 7 m，可從必須改變壓力的容積中減少約 0.352 L。這項幾何計算本身無法預測行程時間，卻能說明為何使用相同閥與氣缸的兩種配置，反應仍可能不同。
工具壓縮空氣管內容積計算器移動閥島前，比較不同管內徑與長度方案的閥到致動器空氣容積。管內容積 = 面積 x 長度管內徑管長工作壓力開啟計算工具
壓降必須在峰值流量下評估。CAGI 指出，管路、接頭、過濾器、乾燥機及其他元件都會產生摩擦與阻力，並建議在限流元件前後設置壓力監測口（CAGI 系統設計指南，2021）。應在致動器動作時量測，不能只在機台閒置時量測。

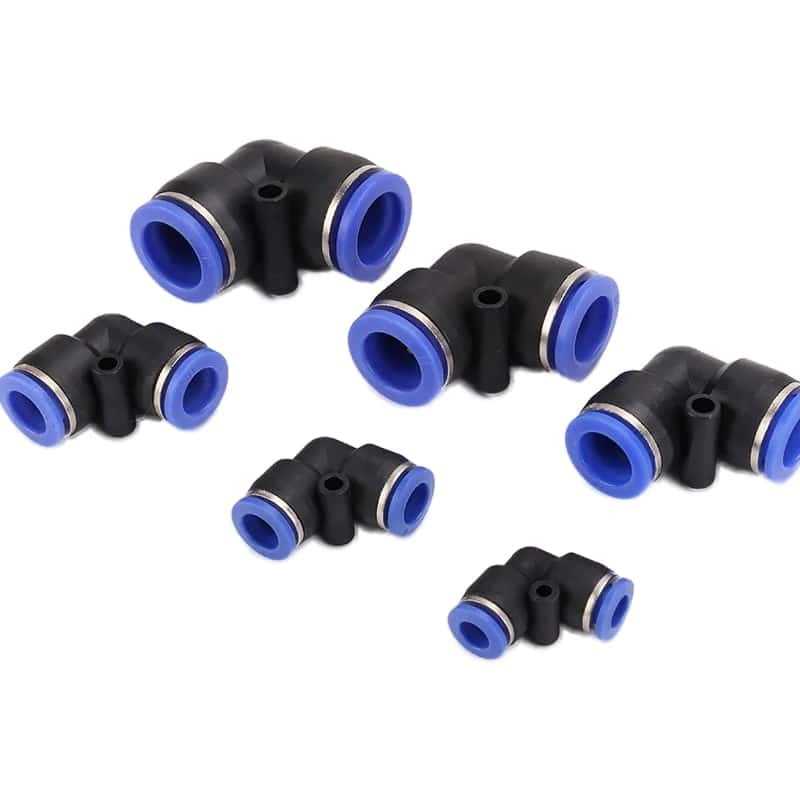

若未確認彎頭幾何形狀與計算方法，不要為每個彎頭指定固定的等效長度。緊湊型快插彎頭、大曲率彎管與高阻力三通的壓損並不相同。應使用製造商資料，或依實際接頭系列進行計算。
工具閥件與流量壓降計算器依流量、壓力、管徑、長度與接頭估算穩態管路壓損，再以使用點動態量測確認建議配置。壓降 = C x L x Q^1.85 /（d^5 x P）流量管長等效接頭長度內徑開啟計算工具
氣動閥壓降指南會將閥本身的壓損與周邊配管及接頭分開分析。對於阻塞流路，請比較音速流導與臨界壓力比資料。
各類閥功能應配置在哪裡？
SMC 在明確條件下公布氣缸驅動系統圖表，包括 0.5 MPa 壓力、3 m 配管、直接連接氣缸的排氣節流控制，以及指定負載率（SMC 驅動系統資料，2026）。只有在操作條件同樣明確時，配置指引才有意義。
依閥的功能選擇位置：
- 方向控制閥：配置在工作管路容積、反應、環境、配線、維修與故障行為能取得最佳平衡的位置。
- 速度控制閥：依選定的進氣節流或排氣節流迴路，以及製造商允許的安裝方向配置；需要直接控制腔室時，通常靠近致動器。
- 使用點調壓閥：配置在能感測並維持所需分區壓力的位置，同時保留壓力表可及性、排水與維修空間。
- 快速排氣閥：僅在局部排氣確有必要時靠近致動器安裝，之後重新檢查氣缸速度、末端衝擊、噪音及安全洩壓。
- 軟啟動及洩壓閥：配置在能源控制與重新啟動策略所定義的機台或分區邊界。
- 手動隔離閥：必須易於辨識、必要時可上鎖、容易接近，並能支援經驗證的能源隔離。
進氣節流與排氣節流指南說明流量控制位置為何取決於負載行為。快速排氣閥指南則說明局部排氣配置及其對運動的影響。
若將閥直接安裝在氣缸上呢？這可將其中一段管路縮至最短，卻可能使線圈、接頭、手動操作裝置與消音器暴露於振動或污染，也可能在移動或支撐較弱的組件上增加無支撐質量。請檢查元件安裝說明及機台負載路徑。
共用供氣、排氣與壓力分區應如何配置？
CAGI 建議在設計良好的壓縮空氣系統中，空壓機排氣口到任何使用點之間的壓降不得超過 10%（CAGI 壓降常見問題，2026 年擷取）。這是系統層級的壓降預算，因此在多個致動器同時用氣時，閥島不應耗盡全部容許值。
應檢查流經歧管的供氣與排氣兩個方向。寬裕的供氣流道並不保證排氣阻力低。共用消音器、箱體通風口、小型排氣流道，以及多個閥同時切換，都可能提高背壓並改變氣缸行為。應在最嚴苛的同步動作時序下量測供氣與排氣。
應依實際邊界規劃分區：
- 需要相同調節壓力的動作
- 可一併隔離與重新啟動的功能
- 故障狀態相容的致動器
- 峰值需求彼此相關的工作站
- 具有相同環境與維修條件的模組
- 可在不影響製程下錯開動作的負載
不要只因不同功能的閥能裝在同一歧管上就將它們併為一組。故障時必須保持夾持的夾具、垂直軸及吹氣噴嘴，可能需要不同的壓力、排氣、重新啟動與隔離行為。選擇 5/2 或 5/3 中位機能前，請先檢視完整的四口方向控制閥控制架構。
分區效率來自明確呈現需求與隔離邊界。移動閥卻不重新定義分區，可能只縮短配管，卻讓所有工作站在閒置時仍維持加壓。相反地，即使各方向控制閥仍集中配置，位置適當的分區隔離閥也能縮小受壓範圍。
環境、維修可及性與殘留能量如何影響配置？
IEC 60529 的 IP 防護等級適用於額定電壓不超過 72.5 kV 的電氣設備外殼，處理的是外殼防護，並未涵蓋所有化學、溫度、振動或腐蝕危害（IEC 60529，整合版）。因此，在機台內配置電控氣動閥時，IP 等級只是其中一項考量。
閥、線圈、接頭、歧管與箱體的實際額定條件，都必須符合安裝環境。請檢查：
- 沖洗方向、積水、粉塵、焊渣及化學品暴露
- 安裝位置的環境溫度與流體溫度
- 振動、衝擊、未支撐配管及接頭應力
- 排水路徑，以及可能累積冷凝水的低點
- 不必進入危險運動範圍即可操作手動裝置
- 拆卸線圈、接頭、閥片、消音器及管接頭所需空間
OSHA 1910.147 將氣動能列為能源來源，並規定執行上鎖或掛牌後，必須釋放、斷開、限制或以其他方式使潛在危險的儲存能量或殘留能量處於安全狀態（OSHA 1910.147）。控制指令或關閉的電磁閥都不是能源隔離裝置。

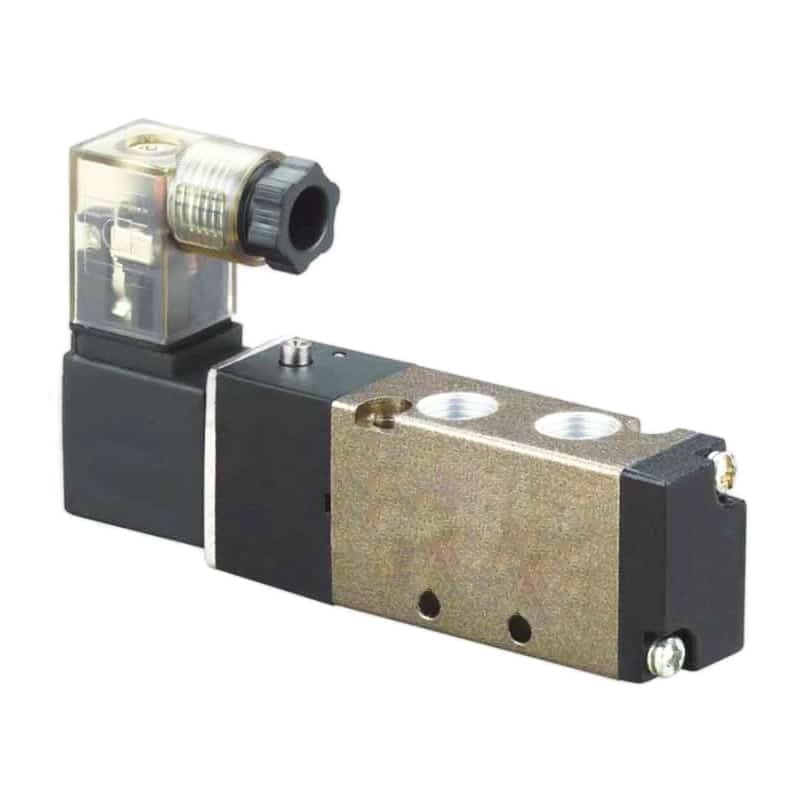

維修可及性應依廠區風險評估與實際拆卸空間設計。不存在適用於所有氣動閥的通用 18 in 淨空規定。CAD 應顯示工具進出路徑、接頭解鎖方式、替換元件、技術人員位置、鄰近護罩，以及任何可能因重力或受困壓力而移動的零件。
以量測為基礎的試運轉程序
CAGI 的壓降指引指出，對容積式空壓機而言，操作壓力每超出 2 psig，空壓機功率約增加 1%（CAGI 壓降常見問題，2026 年擷取）。若提高空壓機壓力來掩蓋某個配置不當或尺寸不足的阻力點，可能因此增加整套系統的能源使用。
應以實際負載及生產時序，針對每個建議閥位置進行試運轉：
- 在峰值需求期間，記錄機台邊界及閥入口的供氣壓力。
- 記錄致動器整個行程中兩個工作口的壓力。
- 在同時排氣期間，量測歧管及消音器背壓。
- 以相同時間基準記錄閥指令、氣缸位置及全行程時間。
- 在預期最低與最高供氣條件下重複測試。
- 測試重新啟動、緊急停止、失去電源及失去氣源的情況。
- 維修放行前，確認隔離、洩壓及可能重新累積壓力的狀況。
- 記錄核准的閥型號、管內徑與長度、接頭、調壓設定、消音器及測試曲線。
應以相同驗收標準比較各方案。若分散式配置能明確改善反應或壓力表現，且不會造成不可接受的環境、網路、安全或維修風險，就有採用的依據。若集中式閥島能滿足運動需求，且整體機台架構更佳，仍是有效方案。
壓降故障排除指南提供一套量測流程，可區分供氣、空氣處理、輸送、閥及使用點的阻力。
