Thiết kế nam châm bên trong ảnh hưởng đến độ chính xác của cảm biến vị trí thông qua việc định hình từ trường truyền tới cảm biến. Hình dạng, hướng từ hóa, cường độ nam châm, khe hở không khí, độ đồng tâm của piston và kết cấu thành xi lanh có thể làm thay đổi phạm vi tác động, điểm BẬT/TẮT, độ trễ và đường cong đáp ứng của cảm biến từ analog. Tuy nhiên, riêng các yếu tố này không quyết định độ chính xác định vị của xi lanh khí nén hoặc máy.
Sự phân biệt này rất quan trọng. Công tắc reed hoặc công tắc bán dẫn gắn trên xi lanh thường chỉ xác nhận piston đã đi vào vùng phát hiện. Cảm biến từ analog có thể ước tính vị trí trong một dải đo được công bố. Không tín hiệu nào chứng minh dụng cụ, bàn trượt hoặc phôi đã đến đúng cùng một tọa độ nếu chưa kiểm tra toàn bộ hệ thống cơ khí và điều khiển.
Theo kinh nghiệm của chúng tôi, cách nhanh nhất để tránh chọn sai hệ thống cảm biến là xác định trước quyết định mà PLC cần đưa ra: đã đến điểm cuối, đã vào vùng hay đã đo được vị trí. Sau đó mới đánh giá nam châm và cảm biến theo đúng nhiệm vụ đó.
Những điểm chính
- Xem nam châm piston và cảm biến bên ngoài là một hệ thống cảm biến đồng bộ, không phải các linh kiện có thể tùy ý thay thế cho nhau.
- Với công tắc rời rạc, hãy đánh giá phạm vi tác động, độ trễ, độ lặp lại, thời gian đáp ứng và dung sai lắp đặt.
- Với cảm biến analog, cần phân biệt rõ độ phân giải, độ lặp lại, sai số tuyến tính và độ chính xác của máy.
- Vật liệu nam châm mạnh hơn không tự động tạo ra độ chính xác vị trí tốt hơn.
- Trước khi phê duyệt thiết kế, hãy kiểm tra tín hiệu ở tốc độ, tải, nhiệt độ và môi trường điện thực tế của dây chuyền.
Nam châm bên trong piston thực sự kiểm soát điều gì?
Nam châm bên trong piston kiểm soát từ trường khả dụng truyền tới cảm biến ở bên ngoài ranh giới chịu áp. Khi piston di chuyển, từ trường tại cảm biến tăng lên, đổi hướng rồi giảm xuống. Công tắc tương thích sẽ đổi trạng thái khi từ trường vượt qua ngưỡng tác động. Cảm biến từ analog lấy mẫu từ trường trong vùng phát hiện và chuyển đáp ứng thành đầu ra liên quan đến vị trí.
Vì vậy, nam châm ảnh hưởng đến bốn kết quả thực tế:
- Dự phòng phát hiện là từ trường hữu dụng truyền tới cảm biến qua piston, khe hở không khí, thành xi lanh và vỏ cảm biến.
- Cửa sổ tác động là quãng hành trình piston mà trong đó công tắc rời rạc duy trì trạng thái BẬT.
- Độ ổn định điểm chuyển mạch là mức nhất quán của điểm BẬT và TẮT khi hướng chuyển động, nhiệt độ, cách lắp đặt và tốc độ thay đổi.
- Dạng đáp ứng analog là mối quan hệ giữa hành trình piston, từ trường và đầu ra mà cảm biến báo về.
SMC định nghĩa phạm vi tác động của công tắc tự động là chiều dài BẬT tạo ra bởi chuyển động của piston. Hướng dẫn của hãng nêu rằng phạm vi này phụ thuộc cả lực từ của nam châm lẫn độ nhạy công tắc và có thể thay đổi theo điều kiện môi trường (Hướng dẫn công tắc tự động SMC, truy cập ngày 18 tháng 7 năm 2026). Vì vậy, kích thước lắp đặt trong catalogue chỉ là điểm khởi đầu, không phải kết quả nghiệm thu máy.
Nam châm bên trong không kiểm soát khe hở dẫn hướng, độ uốn của giá lắp, ma sát phớt, tính nén của khí, đáp ứng van, chuyển động của tải hoặc độ lặp lại của cữ chặn cơ khí. Những yếu tố này vẫn thuộc ngân sách sai số cấp máy. Nếu ứng dụng cần đo vị trí thay vì chỉ phát tín hiệu đã đến, hãy tham khảo hướng dẫn cảm biến vị trí xi lanh khí nén để chọn đúng loại cảm biến.
Kỹ sư cần phân biệt những thuật ngữ độ chính xác nào?
Từ “độ chính xác” quá rộng khi dùng cho thông số cảm biến từ trên xi lanh. Trước khi so sánh nam châm, công tắc hoặc thương hiệu cơ cấu chấp hành, kỹ sư cần xác định đúng loại sai số cần xem xét.
| Thuật ngữ | Mô tả | Vì sao nam châm có ảnh hưởng | Không chứng minh được điều gì |
|---|---|---|---|
| Phạm vi tác động | Khoảng cách mà công tắc rời rạc duy trì trạng thái BẬT | Cường độ và dạng từ trường, khe hở không khí và độ nhạy công tắc quyết định cửa sổ hữu dụng | Tọa độ chính xác của piston hoặc dụng cụ |
| Độ trễ | Chênh lệch giữa điểm tác động và điểm nhả khi đảo chiều | Gradient từ trường và ngưỡng công tắc ảnh hưởng hai điểm cắt | Độ rơ của máy hoặc tổng sai số định vị |
| Độ lặp lại | Độ biến thiên khi lặp lại cùng một hướng tiếp cận trong điều kiện quy định | Độ ổn định từ trường và khả năng giữ cơ khí có thể ảnh hưởng kết quả | Độ chính xác tuyệt đối so với mốc đã hiệu chuẩn |
| Độ phân giải | Thay đổi nhỏ nhất mà cảm biến liên tục có thể báo | Đáp ứng từ trường và mạch điện tử của cảm biến ảnh hưởng tín hiệu hữu dụng | Độ tuyến tính hoặc độ chính xác của máy |
| Sai số tuyến tính | Độ lệch của đầu ra cảm biến so với đáp ứng tham chiếu | Độ tương thích giữa nam châm/cơ cấu truyền động và biên dạng từ trường có thể góp phần gây sai số | Độ chính xác vị trí tải sau khi tính cả cơ khí và điều khiển |
Trong một hướng dẫn công tắc tự động của SMC, độ trễ tham khảo được nêu là không quá 2 mm đối với công tắc reed và không quá 1 mm đối với công tắc bán dẫn. SMC cũng cảnh báo độ trễ có thể dao động theo môi trường vận hành. Các số liệu này chỉ mô tả những họ công tắc được đề cập, không được áp dụng như giá trị chung cho mọi tổ hợp xi lanh và công tắc.
Với thiết bị analog cũng cần thận trọng tương tự. Đối với một dòng sản phẩm, cảm biến analog MPS-G của SICK công bố độ phân giải điển hình 0,01 mm, độ tuyến tính điển hình 0,3 mm và độ lặp lại điển hình 0,05 mm. Hãng cũng lưu ý sai lệch có thể thay đổi tùy cơ cấu truyền động (Hướng dẫn vận hành SICK MPS-G, truy cập ngày 18 tháng 7 năm 2026). Vì vậy, không thể quảng bá độ phân giải 0,01 mm thành độ chính xác định vị xi lanh 0,01 mm.
Hình dạng và hướng từ hóa của nam châm ảnh hưởng tín hiệu ra sao?
Hình dạng và hướng từ hóa quyết định cách từ trường phân bố quanh piston. Thiết kế hữu dụng là thiết kế đã được xác nhận với thành xi lanh và cảm biến dự kiến sử dụng, chứ không đơn giản là nam châm có từ trường bề mặt lớn nhất.
Bố trí nam châm dạng vòng và dạng phân đoạn
Bố trí dạng vòng có thể tạo từ trường quanh chu vi xi lanh, cho phép lắp cảm biến ở nhiều rãnh hoặc nhiều hướng. Bố trí phân đoạn hoặc tập trung có thể gom từ trường gần vị trí cảm biến dự kiến. Cả hai phương án đều có thể hoạt động tốt; không phương án nào luôn chính xác hơn trong mọi trường hợp.
Các câu hỏi kỹ thuật cần xem xét:
- Cảm biến có thể lắp ở đâu trên xi lanh hoàn chỉnh?
- Nam châm được từ hóa theo trục, theo đường kính, theo bán kính hay theo một mẫu riêng?
- Cảm biến đo một hay nhiều trục từ trường?
- Cụm lắp ráp chịu được độ lệch tâm theo bán kính và theo trục bao nhiêu?
- Đáp ứng có còn hữu dụng ở nhiệt độ sản xuất thấp nhất và cao nhất không?
Ví dụ, SICK MPS-G sử dụng hai phần tử cảm biến để đo cường độ từ trường theo hai hướng và có thể phát hiện nam châm mã hóa được từ hóa theo trục hoặc theo đường kính. Đây là tính năng tương thích riêng của sản phẩm, không phải bằng chứng rằng mọi cảm biến hiệu ứng Hall đều chấp nhận mọi loại nam châm piston.
Gradient từ trường quan trọng hơn một con số cường độ đơn lẻ
Công tắc rời rạc đổi trạng thái tại vị trí ngưỡng của nó giao với biên dạng từ trường của nam châm. Nếu từ trường biến thiên nhanh theo hành trình piston gần ngưỡng, một thay đổi vị trí nhỏ sẽ tạo ra thay đổi tín hiệu rõ ràng. Nếu từ trường biến thiên chậm, những thay đổi nhỏ về vị trí cảm biến, nhiệt độ hoặc ngưỡng có thể làm điểm chuyển mạch quan sát được dịch chuyển đáng kể hơn.
Điều này không có nghĩa gradient càng dốc càng tốt. Công tắc vẫn cần phạm vi tác động đủ rộng để bù dung sai lắp đặt, hành trình vượt của piston, rung động và thời gian PLC yêu cầu. Một cửa sổ hẹp có thể chính xác trên bàn thử nhưng không ổn định trên máy sản xuất nếu giá cảm biến dịch chuyển hoặc piston nảy lại.
Khả năng giữ cơ khí duy trì từ trường theo thiết kế
Nam châm phải giữ đúng vị trí và hướng so với piston. Kết cấu giữ, độ tương thích của keo, phương pháp đúc, vật liệu piston, tải va đập và chu kỳ nhiệt đều quan trọng. Nam châm dịch chuyển sẽ làm vị trí từ trường thay đổi ngay cả khi bản thân vật liệu nam châm chưa suy yếu.
Khi phân tích hư hỏng, hãy so sánh vị trí công tắc thực tế với vị trí đã ghi khi chạy thử. Nếu mọi điểm chuyển mạch đều dịch theo cùng một hướng, hãy kiểm tra giá cảm biến và cụm piston trước khi quy lỗi cho PLC.
Vật liệu nam châm mạnh hơn có cải thiện độ chính xác cảm biến không?
Vật liệu nam châm mạnh hơn có thể tăng dự phòng từ trường nhưng không tạo ra mức cải thiện độ chính xác theo milimét có thể dự đoán. Nam châm ferrite, neodymium-sắt-boron và samarium-cobalt có đặc tính khác nhau về từ tính, nhiệt độ, ăn mòn, chi phí và chế tạo. Lựa chọn đúng phụ thuộc vào từ trường cần có tại cảm biến sau khi lắp hoàn chỉnh toàn bộ mạch từ.
Nam châm mạnh hơn có thể hữu ích khi thành xi lanh, khe hở cảm biến hoặc công tắc đã chọn cần từ trường lớn hơn. Nhưng nó có thể không cần thiết nếu thiết kế hiện tại đã có đủ dự phòng. Với cảm biến analog, biên dạng từ trường khác có thể làm dịch vùng đo hữu dụng hoặc buộc phải teach-in lại. Với công tắc rời rạc, nó có thể mở rộng phạm vi tác động thay vì làm tọa độ chuyển mạch chính xác hơn về bản chất.
Tránh các bảng so sánh chỉ dựa trên vật liệu kiểu “ferrite tương ứng sai số vài milimét còn đất hiếm tương ứng vài phần mười milimét”. Không tồn tại quy đổi chung đáng tin cậy như vậy. Hãy yêu cầu dữ liệu tương thích cho đúng đường kính xi lanh, nam châm piston, model cảm biến, rãnh lắp và dải nhiệt độ.
Qua phân tích tài liệu nhà sản xuất, chúng tôi nhận thấy các thông số hữu dụng luôn gắn với tổ hợp cảm biến và cơ cấu chấp hành xác định, không gắn riêng với vật liệu nam châm.
Thành xi lanh, khe hở không khí và cách lắp đặt thay đổi khả năng phát hiện thế nào?
Cảm biến đáp ứng với từ trường tới được phần tử cảm biến, không phải thông số đo riêng của nam châm trong phòng thí nghiệm. Đường truyền hoàn chỉnh gồm kết cấu piston, khe hở, ống xi lanh, rãnh lắp, vỏ cảm biến và khoảng cách cuối cùng từ cảm biến đến piston.
Các biến số lắp đặt chính gồm:
- Kết cấu thành xi lanh: vật liệu, độ dày, rãnh và các bộ phận có từ tính lân cận ảnh hưởng từ trường tại cảm biến.
- Khe hở hướng kính: khe hở piston, độ dày thành, độ sâu đặt cảm biến và vị trí giá đỡ cộng dồn khoảng cách giữa nam châm và cảm biến.
- Vị trí theo trục: phải đặt cảm biến sao cho vị trí piston cần phát hiện nằm trong phần ổn định của cửa sổ tác động.
- Thép ở gần: giá đỡ, chi tiết liên kết, tấm chắn, phoi hoặc vật liệu có từ tính khác có thể làm nhiễu từ trường cục bộ.
- Khoảng cách giữa các xi lanh: cơ cấu chấp hành và nam châm liền kề có thể ảnh hưởng trong cụm lắp đặt nhỏ gọn.
SMC khuyến nghị ban đầu căn vị trí nhạy nhất của công tắc với tâm nam châm, sau đó điều chỉnh trên máy thực tế. Hướng dẫn phòng ngừa của hãng cũng cảnh báo phoi sắt tích tụ hoặc vật liệu có từ tính gần đó có thể làm suy giảm từ trường hiệu dụng và gây trục trặc. Đây là các yếu tố cần kiểm soát khi lắp đặt, không phải lý do để khẳng định vật liệu nam châm tốt hơn sẽ giải quyết mọi vấn đề cảm biến.
Nhiệt độ và từ trường bên ngoài ảnh hưởng độ tin cậy thế nào?
Nhiệt độ có thể làm thay đổi đầu ra nam châm, mạch điện tử cảm biến, đặc tính cáp, kích thước cơ khí và chính cơ cấu chấp hành khí nén. Hệ số nhiệt thuận nghịch của vật liệu nam châm chỉ là một dữ liệu đầu vào. Không thể trực tiếp quy đổi nó thành độ trôi vị trí tính bằng milimét nếu thiếu hình học từ trường, ngưỡng hoặc đường cong truyền của cảm biến, chuỗi kích thước lắp đặt và điều kiện thử.
Với thiết kế mới, cần xác minh ba giới hạn nhiệt độ:
- nam châm và hệ thống giữ vẫn phù hợp ở nhiệt độ piston tối đa;
- cảm biến và cáp vẫn nằm trong giới hạn vận hành;
- điểm chuyển mạch hoặc đầu ra analog vẫn đạt yêu cầu sau khi toàn bộ cụm ổn định nhiệt.
Từ trường bên ngoài cũng cần được xem xét ở cấp hệ thống. SMC cảnh báo từ trường có thể khiến công tắc tự động hoạt động sai hoặc làm khử từ nam châm của cơ cấu chấp hành. Hướng dẫn về công tắc chống từ trường của hãng cũng phân biệt từ trường hàn AC và DC; bảo vệ cho điều kiện này không tự động đồng nghĩa miễn nhiễm với điều kiện kia. Gần máy hàn, thiết bị cảm ứng, dây dẫn dòng lớn hoặc nam châm nâng điện, cần chỉ rõ loại dòng điện/hàn và tuân thủ quy tắc về khoảng cách cũng như tương thích của nhà sản xuất cảm biến.
Đường đi cáp và nhiễu điện vẫn quan trọng với đầu ra bán dẫn và analog. Khi có thể, hãy đi dây cảm biến cách xa cáp nguồn, kiểm tra nối đất và che chắn, đồng thời quan sát giá trị PLC thực tế. Đèn LED ổn định nhưng đầu vào analog dao động cho thấy nhánh lỗi khác với trường hợp công tắc đổi trạng thái khi dòng hàn bắt đầu chạy.

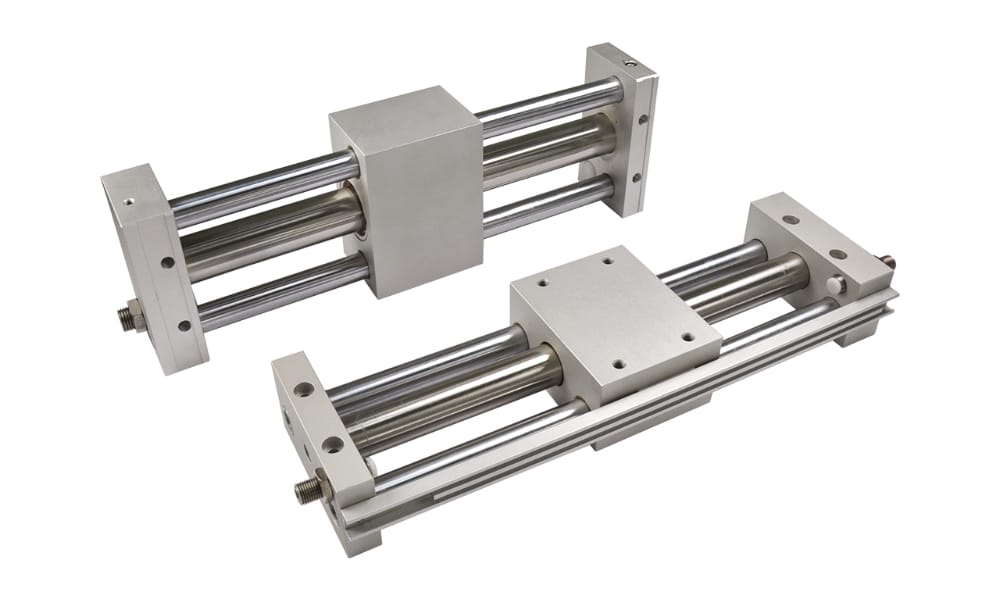

Nam châm cảm biến có giống nam châm ghép nối từ không?
Không. Trong xi lanh cảm biến từ tiêu chuẩn, nam châm piston tạo từ trường để công tắc hoặc cảm biến bên ngoài phát hiện. Trong xi lanh không cần piston ghép nối từ, cụm nam châm còn có thể truyền lực xuyên qua ống kín tới bàn trượt bên ngoài. Lực ghép nối và cảm biến vị trí là hai chức năng kỹ thuật riêng biệt dù đều dùng nam châm vĩnh cửu.
Không được giả định định mức lực ghép nối dự đoán được hiệu năng công tắc. Xi lanh không cần piston có thể có lực ghép nối từ đủ lớn nhưng cảm biến lắp sai. Cũng có thể tín hiệu cảm biến vẫn tin cậy trong khi bàn trượt đã tách ghép nối về mặt cơ khí. Khi mức rủi ro ứng dụng đòi hỏi, bộ điều khiển cần nhận biết đây là hai lỗi khác nhau.
Để hiểu cơ cấu truyền lực, xem nguyên lý hoạt động của xi lanh không cần piston kiểu từ. Để xem hình học sản phẩm và các tùy chọn cảm biến, hãy đối chiếu dòng xi lanh không cần piston với đúng mã cảm biến.
Nên chẩn đoán điểm chuyển mạch không ổn định như thế nào?
Điểm chuyển mạch không ổn định là triệu chứng của cả hệ thống. Chỉ thay đổi từng biến số và ghi lại hướng tiếp cận vì độ trễ làm kết quả chiều thuận và chiều nghịch khác nhau.
Nhóm chúng tôi nhận thấy trình tự chẩn đoán rõ nhất là xem đèn LED cảm biến, đầu vào PLC, vị trí piston và mốc dụng cụ như các điểm kiểm tra độc lập. Cách tách này tránh việc thay cả xi lanh khi nguyên nhân thực tế là giá đỡ lỏng, đấu dây đầu vào sai hoặc có chuyển động sau piston.
| Triệu chứng | Nhánh nguyên nhân có thể | Kiểm tra đầu tiên |
|---|---|---|
| Công tắc không bao giờ BẬT | Sai cảm biến, thiếu dự phòng từ trường, khe hở quá lớn, lỗi dây | Xác nhận độ tương thích xi lanh/công tắc, điện áp, loại đầu ra và rãnh lắp |
| Công tắc chỉ BẬT trong một vùng rất hẹp | Dự phòng thấp, lệch vị trí, vật liệu có từ tính ở gần | Quét chậm, kiểm tra giá đỡ và phoi, so sánh với phạm vi catalogue |
| Điểm BẬT lặp lại nhưng điểm TẮT dịch chuyển | Độ trễ, piston nảy lại, đổi hướng tiếp cận | Ghi lại cả hai hướng và chuyển động thực ở tốc độ sản xuất |
| Tín hiệu đổi gần máy hàn | Từ trường bên ngoài hoặc nhiễu điện | Đối chiếu với chu kỳ hàn, kiểm tra loại cảm biến, đường cáp và giá trị PLC |
| Mọi vị trí đều dịch sau sửa chữa | Cảm biến bị dịch, hướng piston/nam châm thay đổi, sai linh kiện thay thế | So sánh mã linh kiện và kích thước lắp đặt đã ghi |
| Giá trị analog nhiễu | Dây, nối đất, từ trường ngoài, mạt kim loại, teach-in sai | Kiểm tra tín hiệu tại bộ điều khiển và lặp lại quy trình teach của nhà sản xuất |
Nếu cảm biến báo vị trí ổn định nhưng dụng cụ sai vị trí, hãy chuyển sang kiểm tra độ rơ ghép nối, mòn dẫn hướng, độ võng cữ chặn, chuyển động tải hoặc vòng điều khiển khí nén. Bài viết về tích hợp cảm biến phản hồi với cơ cấu chấp hành khí nén giải thích cách tách sai số cảm biến khỏi sai số định vị cấp máy.
Cần xác minh gì trước khi đưa vào sản xuất?
Hãy chạy thử xi lanh, nam châm, cảm biến, dây, đầu vào PLC và cơ khí như một cụm hoàn chỉnh. Quét bằng tay khi lắp đặt là hữu ích nhưng không thay thế được thử nghiệm sản xuất có tải.
- Ghi đầy đủ mã xi lanh và cảm biến.
- Xác nhận cảm biến được phê duyệt cho đường kính xi lanh, rãnh lắp và tùy chọn nam châm tích hợp.
- Kiểm tra điện áp nguồn, PNP/NPN hoặc đầu ra analog, sơ đồ chân đầu nối và loại đầu vào PLC.
- Di chuyển piston chậm theo cả hai hướng và đánh dấu vị trí BẬT, TẮT.
- Đo cửa sổ tác động hữu dụng và độ trễ theo hướng, không chỉ một vị trí đèn LED.
- Chạy ở tốc độ sản xuất tối thiểu và tối đa với tải thực và thiết lập giảm chấn thực.
- Kiểm tra tín hiệu PLC khi có rung, xi lanh bên cạnh chuyển động và trong chu kỳ hàn hoặc động cơ thông thường.
- Lặp lại sau khi ổn định nhiệt ở các nhiệt độ vận hành liên quan.
- Xác nhận vị trí piston được cảm biến phát hiện tương ứng với mốc thực tế của bàn trượt, dụng cụ hoặc phôi.
- Lưu vị trí cảm biến cuối cùng, tham số teach, kết quả đo và giới hạn chấp nhận.
Với cảm biến liên tục, hãy ghi riêng độ phân giải, độ lặp lại, độ tuyến tính, tốc độ cập nhật, dải đo và hành vi ngoài dải. Nếu trục phải dừng hoặc giữ tại nhiều vị trí thay đổi, cảm biến còn cần van tỷ lệ, bộ điều khiển, phương pháp hiệu chỉnh và thử nghiệm nghiệm thu máy. Chỉ có tín hiệu cảm biến chưa tạo thành hệ thống định vị vòng kín.
Hồ sơ RFQ cần có những dữ liệu nào?
Hãy cung cấp đủ thông tin để nhà cung cấp xác minh độ tương thích từ và điện trước khi báo giá.
| Hạng mục RFQ | Chi tiết cần có |
|---|---|
| Cơ cấu chấp hành | Dòng xi lanh, đường kính, hành trình, tùy chọn piston/nam châm, loại không cần piston hay có cần |
| Nhiệm vụ cảm biến | Xác nhận điểm cuối, phát hiện vùng, vị trí analog hoặc phản hồi điều khiển |
| Cảm biến | Công nghệ ưu tiên, model chính xác nếu thay thế, rãnh và hướng lắp |
| Bộ điều khiển | Điện áp nguồn, PNP/NPN, dải analog, IO-Link, yêu cầu lấy mẫu hoặc đáp ứng |
| Cơ khí | Mốc quy trình yêu cầu, loại dẫn hướng, tải, tốc độ, hướng tiếp cận, cữ chặn |
| Môi trường | Nhiệt độ, rửa nước, phoi, rung, thép lân cận, loại dòng điện/hàn |
| Nghiệm thu | Cửa sổ tác động, độ trễ, độ lặp lại, mức tín hiệu bỏ sót hoặc tín hiệu giả cho phép |
Hãy yêu cầu ma trận tương thích xi lanh/cảm biến và điều kiện áp dụng cho từng giá trị công bố. Nếu yêu cầu chỉ ghi “độ chính xác 0,1 mm”, hãy đề nghị làm rõ: đó là độ lặp lại của công tắc, độ tuyến tính của cảm biến, vị trí piston, vị trí bàn trượt hay vị trí phôi?
Kết luận
Thiết kế nam châm bên trong quan trọng vì nó quyết định biên dạng và dự phòng từ trường dành cho cảm biến gắn trên xi lanh. Thiết kế đồng bộ tốt tạo ra cửa sổ tác động ổn định hoặc đáp ứng analog hữu dụng trong môi trường quy định. Nó không biến xi lanh khí nén vòng hở thành trục định vị chính xác.
Hãy chọn nam châm, xi lanh và cảm biến như một tổ hợp có tài liệu xác nhận. Phân biệt rõ phạm vi tác động, độ trễ, độ lặp lại, độ phân giải, độ tuyến tính và độ chính xác của máy. Sau đó kiểm tra toàn bộ cụm ở tốc độ, tải, nhiệt độ và điều kiện điện thực tế của dây chuyền.
Câu hỏi thường gặp về thiết kế nam châm bên trong và độ chính xác cảm biến vị trí
Nam châm piston mạnh hơn có luôn cải thiện độ chính xác cảm biến vị trí không?
Không. Nam châm mạnh hơn có thể tăng dự phòng phát hiện hoặc mở rộng phạm vi tác động của công tắc nhưng không tạo ra mức cải thiện độ chính xác vị trí có thể dự đoán. Kết quả phụ thuộc vào hình dạng nam châm, thành xi lanh, độ nhạy cảm biến, khe hở lắp đặt, nhiệt độ và nguyên lý hoạt động của cảm biến.
Phạm vi tác động và độ trễ khác nhau thế nào?
Phạm vi tác động là khoảng cách mà công tắc rời rạc trên xi lanh duy trì trạng thái BẬT khi piston di chuyển. Độ trễ là chênh lệch giữa vị trí tác động và vị trí nhả của công tắc khi đảo chiều chuyển động. Cả hai phải được kiểm tra với đúng tổ hợp xi lanh và công tắc.
Công tắc reed có thể cung cấp vị trí piston liên tục với độ chính xác cao không?
Không. Công tắc reed cung cấp tín hiệu BẬT/TẮT rời rạc khi nam châm piston đi vào vùng phát hiện. Nó có thể xác nhận điểm cuối hoặc vùng cố định nhưng không báo vị trí liên tục. Hãy dùng cảm biến analog, bộ chuyển đổi hoặc encoder tương thích khi bộ điều khiển cần giá trị vị trí đo được.
Độ phân giải cảm biến 0,01 mm có nghĩa độ chính xác xi lanh là 0,01 mm không?
Không. Độ phân giải là thay đổi vị trí nhỏ nhất mà cảm biến có thể báo. Sai số tuyến tính, độ lặp lại, cách lắp, khe hở dẫn hướng, chuyển động tải, đặc tính khí nén và hiệu năng điều khiển vẫn ảnh hưởng kết quả của xi lanh hoặc máy.
Nên sử dụng cảm biến từ trên xi lanh gần thiết bị hàn như thế nào?
Xác định từ trường bên ngoài là AC hay DC, chọn tổ hợp cảm biến và xi lanh được phê duyệt cho môi trường đó, tuân thủ quy tắc khoảng cách của nhà sản xuất và kiểm tra tín hiệu PLC trong chu kỳ hàn thực tế. Chỉ tuyên bố nam châm có che chắn chung chung là chưa đủ.
