如何防止氣動缸遭受代價高昂的水分損壞？
要防止氣動缸受水損壞，應從源頭控制水分、在機台入口驗證壓力露點、於冷凝水流向下游前將其排除，並保護致動器不受外部沖洗水或天候影響。氣缸內有水，表示系統或外殼存在問題，不代表一定要換成另一款氣缸。
最重要的是分辨水從哪裡來。內部冷凝通常指向供氣含水、排水器故障、乾燥機過載或管路冷區；若水從活塞桿、端蓋、接口或密封帶周圍進入，則屬外部滲入問題。兩者的矯正措施不同。
重點摘要
- 分開診斷內部供氣水分，以及雨水、沖洗水、冷卻液或製程水的滲入。
- 在機台入口指定壓力露點，並讓它低於氣路中最冷表面的溫度。
- 分離器、過濾器、排水器與乾燥機各有不同功能；FRL 不能取代正確選型的乾燥機。
- 決定維修或更換致動器前，應檢查故障氣缸與空氣系統。
水如何進入氣動缸？
水進入氣缸主要有兩條路徑：隨壓縮空氣供應從內部移動，或穿過致動器外部邊界。Parker 說明，壓縮空氣冷卻至露點以下時，水蒸氣便會冷凝（Parker 壓縮空氣乾燥指南，2017）。這種情況可能在距離空壓機很遠的下游發生。
內部供氣水分
內部供氣水分是經壓縮空氣路徑流向致動器的水蒸氣、氣溶膠或液態水。環境空氣永遠含有部分水蒸氣；壓縮會提高其濃度，後冷卻則使一部分轉成液體。分離器與排水器應去除大量液態水，乾燥機再降低剩餘蒸氣含量。下列情況仍可能讓水到達氣缸：
- 後冷卻器、儲氣桶、分離器或自動排水器運作不正常；
- 乾燥機遭旁通、過載、容量不足，或在額定入口條件之外運作；
- 乾燥機修復後，潮濕的舊管路仍釋放儲存的冷凝水；
- 配氣管路有低點、坡度不良，或從主管底部接出支管而把液體帶向機台；
- 機台入口或致動器冷卻至壓力露點以下；
- 局部過濾器的排水器阻塞或遭隔離，導致杯體積水。
這種現象可能斷斷續續。機台在溫暖午後可以乾燥運轉，卻在低溫停機、高流量生產尖峰或儲氣桶排水器故障後收到液態水。
外部滲入

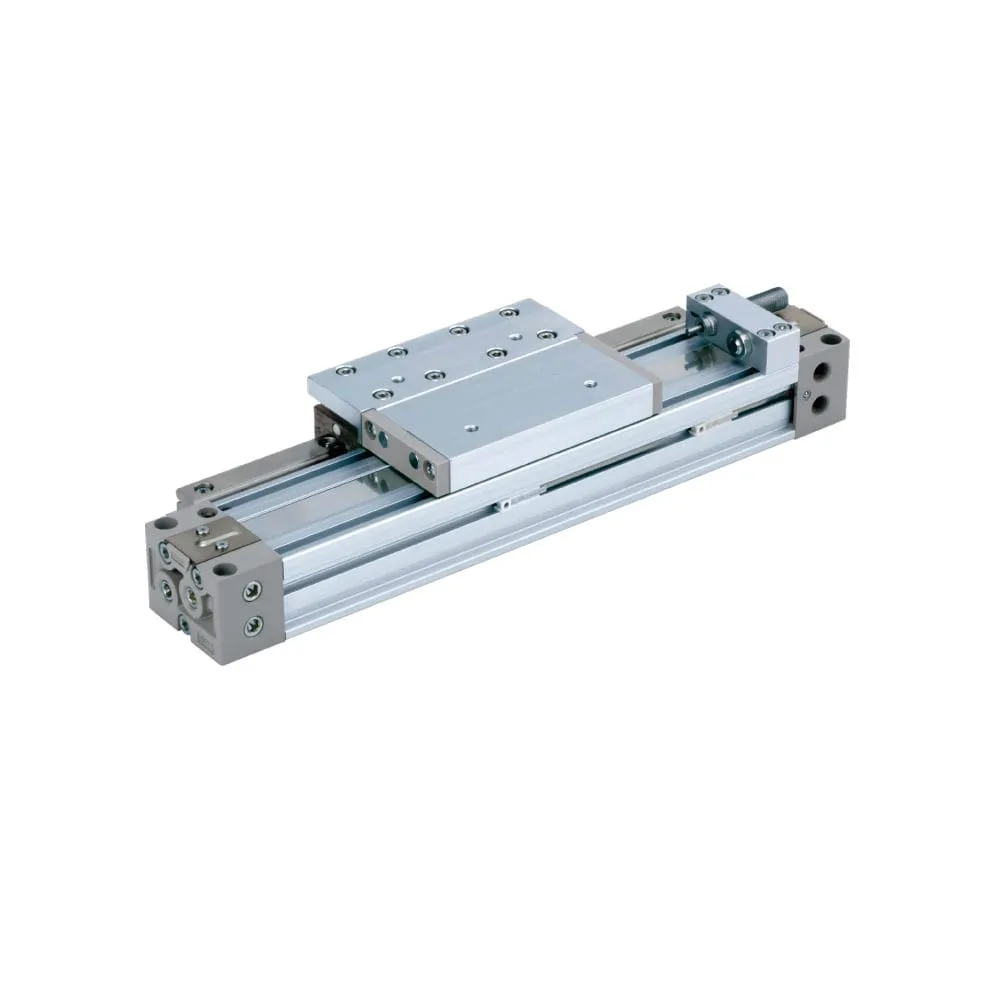

外部滲入是水穿過致動器外側邊界，而非從空氣接口進入。來源可包括沖洗水、雨水、冷卻液噴濺、致動器本體冷凝或製程液體。水可能通過損壞的活塞桿密封、磨損刮塵圈、鬆動接口、端蓋接合面、電纜入口或密封帶。活塞桿縮回時可能把液體與碎屑帶過桿密封；無桿缸依其設計還可能具有其他外部介面。
不要把防護等級視為組裝後機台在所有方向都受到保護的證明。接口、接頭、感測器、安裝面、壓力平衡與噴流方向都會改變實際邊界。請查閱確切型號製造商提供的安裝與環境限制。
[獨到見解] 如果同一支路上的數個氣缸都有類似內部鏽蝕，應先檢查供氣。若損壞集中在單一致動器的外露側，或沿沖洗方向分布，應先檢查外部邊界。空間分布往往能區分共用公用系統故障與局部外殼故障。
哪些證據可區分潮濕供氣與外部滲入？
從故障元件與運轉中的空氣系統同時蒐集證據。ISO 8573-1 分別依粒子、水與油對壓縮空氣純度分級，且分級不取決於量測位置（ISO 8573-1:2010，2010）。因此，檢查必須指定取樣點、工作條件與照片，不能只說工廠有「乾燥空氣」。
| 證據 | 較符合潮濕供氣 | 較符合外部滲入 | 下一項檢查 |
|---|---|---|---|
| 多個致動器或閥島有類似腐蝕 | 是 | 較不可能 | 取樣支路空氣並檢查上游排水器 |
| 儲氣桶、分離器或局部過濾器杯內有水 | 是 | 否 | 測試排水器運作與乾燥機性能 |
| 損壞集中在桿端或外露密封介面附近 | 可能 | 是 | 檢查刮塵圈、活塞桿、密封帶、方向與噴濺路徑 |
| 兩個內部端蓋腐蝕，接口有鏽粒 | 是 | 可能 | 檢查供氣管與上游管路碎屑 |
| 鬆動接頭或接口周圍有外部水漬 | 較不可能 | 是 | 對接頭進行壓力測試並改善遮蔽 |
| 水分只在流量尖峰出現 | 是 | 較不可能 | 以尖峰需求核對乾燥機容量與入口條件 |
| 水分只在沖洗後出現 | 較不可能 | 是 | 在安全條件下重現暴露並檢查外殼邊界 |
使用乾淨、乾燥容器檢查指定排水點的冷凝水。記錄其外觀，但不要只憑顏色判斷油、潤滑劑或微生物污染。若製程敏感，應把受控樣本送交合格實驗室，並記錄取樣方法。
系統以代表性流量運轉時，應在乾燥機出口與受影響機台附近量測壓力露點。同時記錄管路壓力、環境溫度、壓縮空氣溫度、乾燥機警報、排水器狀態與近期負載變化。無流量下的一次讀值可能漏掉尖峰需求問題。
若能安全拆解氣缸且製造商允許，清潔前應保留鏽蝕、點蝕、密封膨脹、潤滑脂污染與碎屑的位置。逐一拍攝端蓋、缸筒或型材、活塞、活塞桿或密封帶、接口、緩衝、導引與磨耗表面。
[實務經驗] 根據我們的經驗，先更換最潮濕的氣缸，往往會移除最有價值的證據。應先拍攝安裝狀況、隔離支路、蒐集空氣品質資料，並保留拆解發現，再清洗零件。從我們的工作經驗來看，這是區分故障零件與致因條件最清楚的順序。
壓力露點應如何指定？
應在明確壓力與位置下指定壓力露點，再與空氣會遇到的最低溫度比較。CAGI 壓縮空氣純度指南依壓力露點列出 ISO 8573-1 水分等級，其中第 4 級不高於 +3 °C，第 2 級不高於 -40 °C（CAGI 壓縮空氣純度指南，2025）。
壓力露點是水蒸氣在壓縮空氣管路壓力下開始冷凝的溫度。它不是相對濕度，也不同於大氣露點。因此，室內濕度表不能判定加壓支路內是否會冷凝。應把實測壓力露點與壓縮空氣接觸的最冷管路、閥、軟管或氣缸表面比較。
| ISO 8573-1 水分等級 | 壓力露點限制 | 一般解讀 |
|---|---|---|
| 第 2 級 | ≤ -40 °C | 低露點應用與低溫暴露 |
| 第 4 級 | ≤ +3 °C | 常見冷凍式乾燥機參考條件 |
| 第 5 級 | ≤ +7 °C | 溫度較高且冷凝裕量有限的系統 |
| 第 6 級 | ≤ +10 °C | 僅適用於所有下游表面都更溫暖的情況 |
這些等級是限制值，不是自動適用的建議。應依元件製造商的空氣品質規格、製程風險、最低預期溫度與量測位置選擇要求。食品、製藥、塗裝、電子或儀表空氣製程，還可能有超出氣缸保護需求的客戶或法規要求。
實用的圖面註記應包含：
- 適用時所需的 ISO 8573-1 粒子：水：油等級；
- 壓力露點及其適用的管路壓力；
- 驗收點，例如機台隔離閥或閥島入口；
- 正常與尖峰流量條件；
- 最低預期環境與元件溫度；
- 量測方法、警報限制與矯正措施負責人。
若要深入了解量測用語，請參閱壓力露點指南；完整三部分純度標記則請使用 ISO 空氣品質標準指南。
各空氣處理階段實際去除什麼？
沒有單一空氣處理元件能去除所有形式的水。Festo 將過濾調壓器描述為分離污染物與液態水、同時控制下游壓力的裝置（Festo 空氣處理，2024）。若要去除蒸氣並達到指定低壓力露點，需要合適的乾燥機，而不只是更精細的局部過濾器。
| 處理階段 | 主要水分處理功能 | 單靠它無法證明的事項 |
|---|---|---|
| 後冷卻器 | 冷卻壓縮空氣，使大量蒸氣冷凝 | 所有液體都已排出 |
| 水分離器 | 去除夾帶的大量液體 | 已達到低壓力露點 |
| 儲氣桶與自動排水器 | 收集並排放冷凝水 | 尖峰流量下的乾燥機性能 |
| 冷凍式乾燥機 | 降低許多冰點以上應用的水蒸氣含量 | 適用於所有低溫或關鍵製程 |
| 吸附式乾燥機 | 正確選型與維護時達到更低壓力露點 | 前置過濾器、排水器、再生或乾燥劑受損時仍有乾燥空氣 |
| 微粒或聚結過濾器 | 去除指定粒子或氣溶膠，以及捕獲的液體 | 把水蒸氣去除至明確露點 |

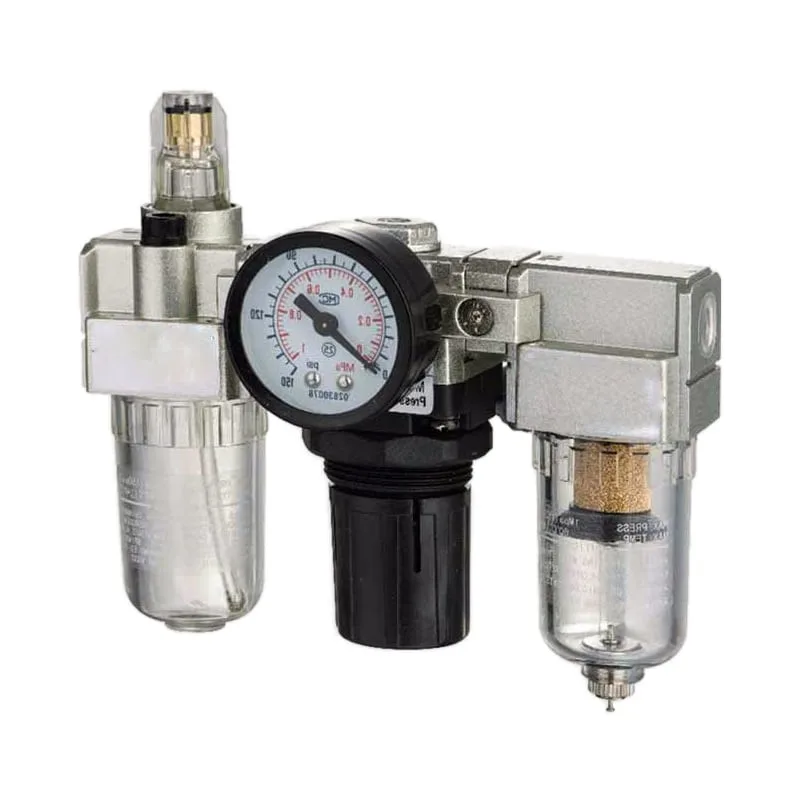

| 局部過濾調壓器 | 最終液體／粒子分離與壓力控制 | 修正潮濕的配氣網路 |
Parker 建議在後冷卻器、儲氣桶、過濾器、乾燥機及配氣低點等位置設置冷凝水排水器（Parker 冷凝水排水指南，2019）。排水器必須正確安裝、配閥、選型與維護，才能真正排放。關閉的隔離閥可能讓正常排水器看似故障；開啟的旁通則可能浪費空氣或使處理失效。
乾燥機選型必須針對最高入口溫度、最低入口壓力、尖峰流量、環境條件與所需出口露點套用修正。若警報只在生產尖峰出現，應把實際條件與製造商額定值比較，而不是假設銘牌流量適用於所有條件。
潤滑是另一項獨立決策。不要把管路油霧器當作水分控制措施。請遵循閥與氣缸製造商的潤滑說明，因為向設計為免給油運轉的系統引入油霧，可能造成相容性與維護問題。
針對氣缸的防護計畫
可靠的防護計畫要從空壓機房一路控制水分至致動器邊界。Parker 的乾燥機故障排查指引列出高流量、高入口溫度、排水器故障、旁通洩漏、過濾器狀況、後冷卻器性能與乾燥劑狀況等檢查項目（Parker 乾燥機手冊，2018）。計畫應為每項檢查指定可量測的驗收標準。
- 定義要求。 記錄所需壓力露點、驗收位置、管路壓力、尖峰流量與最低預期溫度。先了解應用要求，再加入相關 ISO 8573-1 等級。
- 及早排除大量冷凝水。 在真實工作條件下驗證後冷卻器、分離器、儲氣桶與自動排水器。將冷凝水導向合規的處理與處置設備。
- 選擇並驗證乾燥機。 套用製造商修正係數，在尖峰需求與季節溫度變化後確認性能。
- 保護配氣網路。 避免非預期低點，正確配置支管與集水腿，並排放已知集水點。發生重大水分事件後，檢查下游網路是否殘留液體與鏽蝕。
- 檢查使用點。 在閥島或致動器附近量測壓力露點與動態壓力，而不只在空壓機房量測。
- 維護局部空氣處理。 依狀況、製造商指引與風險檢查杯體、濾芯、差壓指示與排水器。單靠日曆無法發現過載濾芯或阻塞排水器。
- 保護致動器外部。 針對沖洗、冷卻液、戶外或冷凝環境，使用正確外殼、防護、刮塵配置、耐蝕材料、接頭與安裝方向。
- 控制停機與重新啟動。 排放指定低點、調查警報，並在重新啟動水分敏感機台前驗證支路。
不要公布一套通用過濾器更換或排水器檢查週期。負荷、入口品質、環境與故障後果差異太大。週期應依差壓、排水器運作、露點趨勢、檢查結果、製造商說明與文件化風險制定。
[獨到見解] 乾燥機出口合格並不能結束調查。舊支管可能儲存液體，儲氣桶可能重新帶入冷凝水，局部低點也可能持續潮濕。只有在機台入口驗收，才能把中央空氣處理與氣缸可靠性連結起來。
如果水分主要出現在寒冷區域，請使用獨立的寒冷天候氣動故障指南。如果鏽粒已到達小孔道，控制閥污染指南會說明下游閥件風險。
維修與更換的界線
維修或更換應依安全檢查與製造商限制決定，而不是只看可見鏽蝕採用通用規則。冷凝水可能造成腐蝕，但關鍵決策取決於點蝕深度、密封面狀況、尺寸公差、軸承或導引損傷、緩衝功能、可取得的維修零件，以及原始進水路徑是否已修正。
拆解前，應隔離電氣與氣動能量，經設計的安全路徑排除困壓，固定重力或儲存機械負載，並遵循現場鎖定程序。有些致動器腔室、蓄壓器或垂直負載，即使主供氣已關閉仍可能保有危險能量。
只有製造商允許重建，而且經檢查的承壓、導引與密封表面仍符合規格時，才考慮授權維修。若腐蝕、刮傷、變形、裂件、螺紋損壞或無法取得公差，讓安全維修存在不確定性，應更換致動器或受影響結構零件。
沒有核准的維修規格時，不要打磨、電鍍、珩磨或替換密封。去除腐蝕會改變間隙與表面粗糙度。密封材料也不能只依簡單的「耐水性」排序選擇；溫度、潤滑劑、清潔化學品、壓力、速度與製造商核准都很重要。
最重要的是，機台恢復運轉前必須修正上游或外部滲入路徑。把新氣缸接到同一條潮濕支路，或暴露在相同噴濺路徑下，只是更換症狀，並未完成矯正措施。
水分損壞 RFQ 應包含哪些資料？
實用的更換或故障排查需求，既要識別氣缸，也要記錄造成損壞的條件。乾燥機選型取決於流量、壓力、溫度與所需露點；氣缸選型還取決於負載、行程、速度、安裝與環境。缺少這些變數，容易只做尺寸相符的更換，讓原始故障重演。
應包含：
- 製造商、完整型號、缸徑、行程、接口尺寸與安裝型式；
- 無桿或有桿結構、導引配置、感測器與緩衝選項；
- 工作壓力、機台處動態壓力、循環曲線、速度、負載與側向負載；
- 壓縮空氣純度要求，以及在指定位置實測的壓力露點；
- 正常與尖峰流量、乾燥機型號、過濾等級、排水配置與近期警報；
- 最低環境溫度，以及沖洗水、冷卻液、雨水、鹽分、化學品或冷凝暴露；
- 安裝方向、管路路徑、過濾器杯、排水器、接口、活塞桿或密封帶及內部損壞的照片；
- 拆解發現、維護紀錄、故障時間，以及支路上其他元件是否受影響；
- 適用的安全、食品接觸、無塵室、耐蝕或客戶規格。
不要只把問題描述為「需要防水氣缸」。應說明證據指向內部供氣水分、外部滲入或兩者兼有。這項區分會改變空氣處理範圍、氣缸材料、密封介面、防護與驗證計畫。
如需技術審查，請透過技術聯絡頁面提交型號、工作條件、空氣品質資料、應用照片與拆解證據。
氣動缸水分損壞常見問題
回答水分損壞問題時，最好把蒸氣、液態冷凝水、粒子與外部暴露分開。ISO 8573-1 把水列為獨立的壓縮空氣污染物類別，而設備製造商則為各自產品定義環境與空氣品質限制。以下答案是診斷起點，不能取代特定型號說明。
標準氣動過濾器能在水到達氣缸前將其全部去除嗎？
不能。標準過濾器或分離器可以去除捕獲的液滴與指定粒子，但本身無法把水蒸氣降到明確壓力露點。應使用正確選型的大量液體分離、排水器與乾燥機，再於機台入口驗證露點。
乾燥機出口是乾燥的，為何氣缸內仍有水？
水可能殘留在儲氣桶或舊支路、積聚於低點、通過故障的下游排水器，或從氣缸外部進入。系統以代表性流量運轉時，應從乾燥機出口至機台的多個位置測試壓力露點並檢查冷凝水。
看見鏽蝕就足以更換整支氣缸嗎？
不一定。決策取決於腐蝕位置與嚴重程度、點蝕、密封面狀況、尺寸公差、導引或軸承損傷、緩衝功能，以及製造商的維修限制。清潔或訂購零件前，應隔離機台、保留證據並檢查。
不鏽鋼或耐蝕氣缸能解決潮濕供氣故障嗎？
它可能降低部分外部腐蝕風險，卻不能修正潮濕壓縮空氣、排水器故障或乾燥不足。材料選擇與防護必須符合環境，同時空氣系統仍需要經驗證的壓力露點與正常運作的冷凝水排除鏈。
為保護氣缸，壓力露點應在哪裡量測？
應在空氣品質要求適用的位置量測，通常是機台入口或閥島附近，並採用相關管路壓力與工作流量。把讀值與下游最冷表面比較。乾燥機出口量測也有用，但不能證明支路一直保持乾燥。
技術限制的依據來自哪裡？
本指南中的限制與故障排查邊界來自已發布的標準與製造商工程文件。ISO 定義純度等級架構；CAGI 重述水分等級限制；Parker 與 Festo 則說明冷凝、處理階段、排水位置、乾燥機選型與故障檢查。這些資料共同區分有文件依據的工程限制與依應用而定的決策。
