如何防止氣動控制閥受到污染
要防止氣動控制閥受到污染，應定義閥入口所需的空氣純度、在精密過濾前去除大量液體、依所需壓力露點選擇乾燥機、控制管路產生的碎屑，並在具代表性的取樣點驗證結果。單靠一只過濾器無法去除所有污染物。
微粒、液態水、水蒸氣、油氣膠、油蒸氣、鏽蝕、管垢、密封碎屑、螺紋密封劑與維護髒污的行為各不相同，每一種都需要正確控制方法。實際目標不是模糊承諾「乾淨空氣」，而是讓實測的微粒、水與油條件符合閥製造商規格及機台環境。
重點摘要
- ISO 8573-1 對微粒、水與油使用三個獨立等級；1.4.1 級不代表 −40°C 壓力露點。
- Parker 與 SMC 都針對特定方向控制閥家族公布 5 μm 過濾指引。
- 過濾器去除微粒或氣膠，乾燥機則降低水蒸氣與壓力露點。
- 在使用點取樣，並於變更處理流程前檢查故障閥。

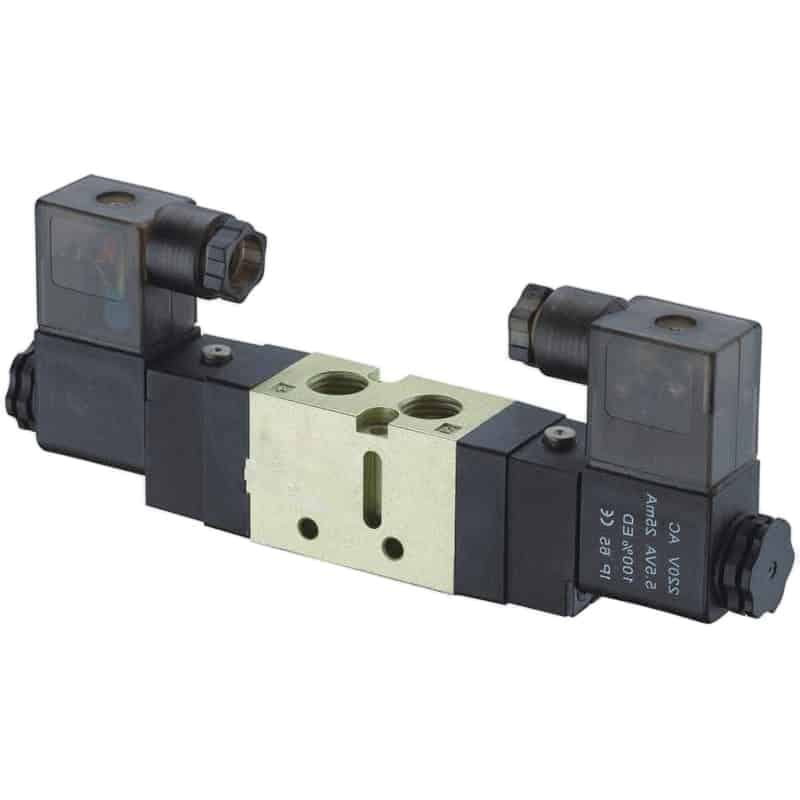

微小先導通道、滑動密封、閥座與排氣路徑都可能受到微粒、冷凝水、油殘留或安裝碎屑影響。
氣動閥污染從哪裡來？
CAGI 列出 10 種常見壓縮空氣污染物：水蒸氣、液態水、水氣膠、液態油、油蒸氣、油氣膠、鏽蝕、管垢、大氣髒污與微生物（CAGI 資源庫，存取於 2026 年）。防止閥問題的第一步，是找出哪一個來源會在使用點產生所發現的殘留物。
供氣側污染隨環境空氣進入，或在壓縮與處理期間加入。空壓機進氣可能含灰塵、花粉、碳氫化合物蒸氣、水分與微生物。噴油式空壓機可能加入油氣膠、蒸氣與磨耗碎屑。無油壓縮腔能減少一個來源，卻無法去除環境空氣或下游管路中原本就有的污染物。
水污染會隨壓力與溫度改變形態。後冷卻器會使通過空壓機的大部分水蒸氣冷凝，產生需要分離與排放的液態水與氣膠。若管路溫度降到壓力露點以下，剩餘蒸氣就可能在更下游冷凝。溫度關係請參閱壓力露點指南。
配氣系統污染在空壓機房之後形成。腐蝕的鋼管會釋放鏽蝕與氧化皮；老舊儲氣桶、死端、排水不良的低點、飽和乾燥劑、劣化軟管與密封碎片，都可能在上游過濾器下游產生其無法攔截的物質。
維護污染通常是局部問題。切割氣管、金屬屑、過量螺紋密封劑、髒污替換件、敞開的歧管、受污染工具與沖出的碎屑，都可能在安裝期間進入閥。即使空壓機房一塵不染，也無法保護在骯髒工作台上組裝的閥。
殘留物的位置就是證據。若在使用點過濾器上游與下游都發現污染，可能表示穿透、旁通、安裝錯誤或濾芯飽和。若入口空氣乾淨，而只有一個歧管內有碎屑，則應檢查局部組裝、磨耗、排氣吸入或材質相容性。
應如何套用 ISO 8573-1 空氣純度等級？
ISO 8573-1:2010 為微粒、水與油定義三個獨立純度分類，不受指定或量測空氣的位置影響（ISO，存取於 2026 年）。將等級寫成 [微粒:水:油]，再註明量測位置與工作條件；不要為每項產品套用同一個「精密閥」等級。
第一個數字代表固體微粒；第二個代表水，相關等級通常以壓力露點表示；第三個代表總油量，包括標準所定義的氣膠、液體與蒸氣。短橫線表示尚未指定該污染物。0 級不是零污染，而是由使用者或供應商定義、比 1 級更嚴格的要求。
CAGI 重製的 ISO 表格說明為何每一位數都必須分開解讀（CAGI 壓縮空氣純度指南，2026）：
| 等級範例 | 該位數的意義 |
|---|---|
| 微粒 1 級 | 0.1–0.5 μm 每 m³ 最多 20,000 顆、0.5–1.0 μm 最多 400 顆、1.0–5.0 μm 最多 10 顆 |
| 水 2 級 | 壓力露點不高於 −40°C |
| 水 4 級 | 壓力露點不高於 +3°C |
| 油 1 級 | 總油量不高於 0.01 mg/m³ |
因此，[1:4:1] 結合微粒 1 級、水 4 級與油 1 級。它並不是指定「小於 0.1 μm 的微粒」，水的位數也不代表 −40°C。本網站的 ISO 壓縮空氣品質指南更詳細說明等級表。
依以下順序選擇目標：
- 取得閥或歧管所需的入口空氣規格。
- 加入製程要求，例如低溫運轉、塗裝相容性、食品接觸或分析儀器。
- 識別必須達到該等級的位置。
- 選擇能在峰值流量與最差入口條件下滿足三個位數的處理設備。
- 定義驗收所用的 ISO 8573 測試方法與取樣計畫。
如果閥手冊只寫「經過濾的壓縮空氣」呢？請向供應商詢問過濾等級、水分限制、油相容性、潤滑政策與測試基準。單一過濾器微米標示無法定義 ISO 8573 等級。
微粒、水與油的處理階段
CAGI 至少區分四項處理工作：機械分離、微粒過濾、聚結過濾與吸附，而空氣乾燥機則去除水蒸氣（CAGI 處理手冊，2017）。正確排序可防止大量液體與超出設計用途的污染物進入精密過濾器或乾燥機。
典型工廠空氣路徑可能包括：
空壓機進氣過濾器
→ 空壓機
→ 後冷卻器
→ 水分分離器與排水器
→ 視需要配置前置過濾器或聚結過濾器
→ 乾燥機
→ 視需要配置後置過濾器
→ 儲氣桶與配氣系統
→ 使用點過濾器／調壓器
→ 控制閥確切順序取決於乾燥機類型與製造商說明。吸附式乾燥機通常需要上游防護，避免液態水與油氣膠進入，並在下游設置微粒過濾以處理乾燥劑粉塵。冷凍式與膜式乾燥機的入口要求不同，應遵循所選設備公布的配置。
| 處理元件 | 主要工作 | 不能取代的功能 |
|---|---|---|
| 後冷卻器 | 降低空氣溫度，讓蒸氣冷凝 | 分離器、排水器、乾燥機或過濾器 |
| 水分分離器 | 去除大量夾帶液體 | 去除水蒸氣 |
| 微粒過濾器 | 捕捉額定固體微粒 | 乾燥機或油蒸氣吸附 |
| 聚結過濾器 | 把細小液態水與油氣膠聚集成可排放液滴 | 去除水蒸氣或所有油蒸氣 |
| 壓縮空氣乾燥機 | 降低水蒸氣與壓力露點 | 除非特別整合，否則不負責微粒與油控制 |
| 活性碳吸附器 | 在指定條件下降低油蒸氣與異味 | 大量液體或微粒防護 |

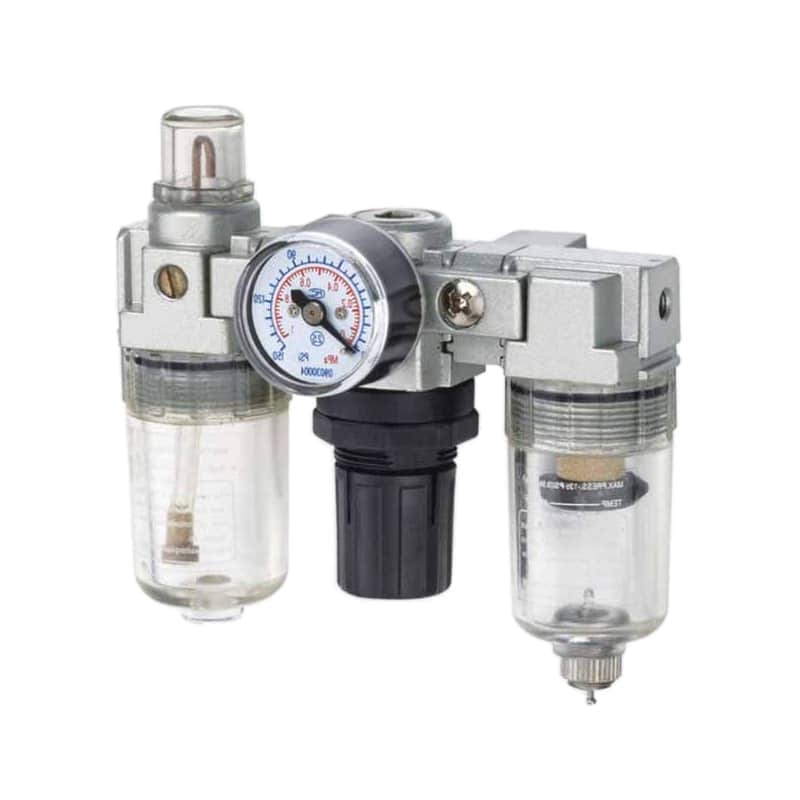

| 使用點 FRL | 局部過濾、壓力調節與選配潤滑 | 中央乾燥與上游冷凝水控制 |
CAGI 指出，微粒與聚結過濾器可能去除非常細小的固體或液體微粒，但蒸氣吸附使用活性碳，而且活性碳應避免大量液態油進入。本網站的聚結過濾器指南說明氣膠機制。單一「0.01 μm 過濾器」標籤無法證明同時控制微粒、水蒸氣、油氣膠與油蒸氣。
FRL 能保護局部閥站，但濾杯無法降低壓力露點；只有下游元件允許或需要潤滑時，才應使用油霧器。
閥附近應安裝什麼過濾設備？
SMC SY 系列手冊規定靠近閥的上游應配置 5 μm 或更精細的過濾器，Parker 也建議在 Isys ISO 閥附近使用 5 μm 過濾器（SMC SY 手冊；Parker Isys 維修說明，存取於 2026 年）。這些是產品家族要求，不是所有氣動閥都自動適用的規則。
最終過濾器應位於受保護閥組上游，並置於可能脫落碎屑的管路下游。保留足夠空間，以便檢查濾杯、排放冷凝水、讀取差壓指示器，以及在不讓髒污管路敞開於歧管上方的情況下更換濾芯。遵循允許的安裝方向與濾杯材質限制。
越精細不一定越好。精細濾芯會收集更多物質，如果尺寸不足或沒有粗濾上游級，就可能產生過大壓降。Festo 說明 40 μm 與 5 μm 標準過濾，並建議需要更高純度時採用分級過濾，而不是讓最精細的濾芯承受所有大顆粒（Festo，存取於 2026 年）。
依製造商在下列實際條件下的修正流量資料決定過濾器尺寸：
- 入口壓力
- 峰值與平均流量
- 環境與空氣溫度
- 所需過濾等級
- 允許的潔淨與負載壓降
- 濾杯與排水器類型
- 冷凝水化學性質
不要套用沒有依據的 125–150% 倍數。應使用供應商的尺寸選型方法，並為濾芯負載保留有文件記錄的壓降裕量。如果多個閥同時讓大型氣缸排氣與再充氣，應使用該峰值需求，而不是盲目相加銘牌流量。
潤滑需要書面決策。部分現代閥設計使用非潤滑空氣；一旦加入油，可能需要持續潤滑，而不相容油品會使密封膨脹或軟化。安裝或填充油霧器前，請先查閱閥手冊。
閥殘留物如何揭示污染來源？
Parker 指出，異物卡在閥內是主要故障原因，並警告過濾不良的空氣會在閥芯與套筒組件內留下髒污與漆狀沉積（Parker Isys 維修說明，存取於 2026 年）。在憑猜測更換過濾器、乾燥機或閥前，應讓拆解證據引導矯正措施。
先記錄故障狀態。閥是無法換向、換向緩慢、端口之間洩漏、只在冷啟動後卡住，還是在維護後故障？拆解前量測入口壓力、先導壓力、線圈電壓與下游反應。控制或電氣故障可能看起來像污染。
接著保存證據。拍攝閥、端口、濾杯、排水排出物與殘留物。把故障零件裝袋，註明污染物是乾燥、含油、黏稠、金屬、纖維、結晶或水載。故障審查前不要清洗元件。
| 觀察結果 | 可能來源 | 採取行動前的確認 |
|---|---|---|
| 橙色或棕色微粒 | 鋼管腐蝕或儲氣桶鏽蝕 | 磁鐵測試、顯微鏡、上下游樣本 |
| 白色顆粒粉塵 | 乾燥劑磨耗或製程粉末 | 濾芯位置、微粒成分、乾燥機後置過濾器 |
| 透明液態水 | 分離、排水或露點控制不足 | 壓力露點、排水器運作、管路溫度 |
| 黏稠琥珀色或深色薄膜 | 空壓機油、劣化潤滑劑、密封殘留、製程蒸氣 | 油品分析、潤滑記錄、密封相容性 |
| 金屬屑或螺紋密封劑 | 安裝或維修碎屑 | 近期作業記錄與局部歧管檢查 |
| 膨脹或軟化密封 | 化學品或潤滑劑不相容 | 材質識別與相容性審查 |
| 只在冰點以下故障 | 冷凝水凍結或材質不適用 | 局部溫度與壓力露點 |
比較整個處理流程的樣本。在乾燥機後、配氣總管前取樣，可以區分空壓機房處理與下游管路污染；閥正前方的使用點樣本則顯示元件實際接收的空氣。排水樣本可揭示液態水與油，但不能單獨確立微粒或蒸氣等級。木工廠污染案例研究顯示外部粉塵與供氣污染需要不同矯正措施。
取樣前就更換故障閥，可能抹去最有力的診斷邊界。應先採集空氣與殘留物樣本，再安裝替換件並實施臨時監測計畫，才能驗證矯正措施，而不是直接假設有效。
應在何處及如何測試壓縮空氣品質？
ISO 8573 系列對油氣膠、濕度、微粒、油蒸氣、氣態污染物、微生物與液態水使用不同方法；ISO 8573-1 將這些量測部分連結到純度規格（ISO，存取於 2026 年）。單一粒子計數器或露點感測器無法認證全部三個等級位數。
定義每個取樣點的用途：
- 空壓機房出口：驗證中央處理性能。
- 配氣總管末端：揭示遠端系統邊界的管路污染與水分風險。
- 關鍵閥組入口：驗證閥實際接收的空氣。
- 可疑過濾器前後：偵測穿透、旁通或意外負載。
- 臨時診斷點：隔離支路或近期安裝變更。
取樣硬體可能造成假結果。使用乾淨且相容的氣管與接頭、吹掃取樣管線、控制測試流量；除非目標是液體，否則不要從冷凝水捕集處取樣，並遵循儀器與 ISO 方法。記錄壓力、溫度、流量、壓力露點、日期、位置與運轉狀態。
不要自行制定通用每月或每季間隔。應依風險、製程敏感度、歷史穩定性、感測器能力、維護事件與供應商要求設定頻率。在乾燥機維修、過濾器旁通、大型配管工程、空壓機變更、不明閥故障，或任何可能改變污染邊界的事件後重新測試。
對食品、製藥、塗裝、分析、呼吸空氣或產品接觸應用，氣動閥可能不是唯一考量。製程規則可能要求超出一般機械用空氣規格的其他污染物、驗證方法或限值。
應如何維護過濾器、排水器、乾燥機與閥？
Festo 說明過濾器飽和會提高壓降，可用差壓指示器監控；Parker 則建議定期排放濾杯，或在不易手動接近之處使用自動排水器（Festo；Parker，存取於 2026 年）。維護應把狀態訊號與製造商時間及使用限值結合。
使用差壓識別負載，但不要把它當成唯一更換觸發條件。聚結介質可能被油品化學性質污染、吸附介質可能耗盡、濾杯可能龜裂、排水器可能卡住，而且即使壓降不大，濾芯也會老化。遵循濾芯規定的使用壽命與檢查要求。
應測試自動排水器，而不是假設其正常。卡在關閉位置的排水器會把液體帶到下游；卡在開啟位置則會浪費壓縮空氣並降低系統壓力。依適用環境規則處理冷凝水，尤其在含空壓機油時。
乾燥機維護不能只確認「機組運轉中」。應在代表性負載下檢查壓力露點、入口溫度、吹掃或冷凍性能、前置過濾器狀況、排水器運作與警報。對吸附式乾燥機，應檢查下游後置過濾是否有乾燥劑粉塵。
閥維護應遵循維修說明。拆解前，隔離能源、排放儲存壓力，並防止機台意外運動。使用相容、無殘留的清潔方法與核准替換密封，不要以研磨工具處理閥芯孔或閥座。閥組配置與維修隔離請參閱模組化氣動迴路指南。
實用記錄包括：
- 過濾器濾芯型號與更換原因
- 潔淨與負載差壓
- 排水器檢查與排出狀況
- 乾燥機壓力露點趨勢
- 指定位置的微粒與油測試結果
- 故障閥症狀與拆解發現
- 管路或空壓機變更
- 矯正措施與修復後驗證
最有用的維護指標不是「按時更換過濾器」，而是在壓力與流量仍足以可靠換向的同時，閥入口空氣品質是否維持在指定微粒、水與油限值內。
防止氣動控制閥污染常見問題
CAGI 的 ISO 8573 表格把 +3°C 壓力露點列為水 4 級，−40°C 則列為水 2 級，因此指定乾燥機前必須檢查中間位數（CAGI 純度指南，2026）。以下答案把過濾、乾燥、取樣與維護分開說明。
氣動控制閥應使用哪個 ISO 8573-1 等級？
使用閥製造商與製程要求的等級，沒有適用所有控制閥的通用等級。請分別指定微粒、水與油、註明量測點，並在低溫、塗裝、食品接觸、分析設備或產品暴露等應用需要時加入更嚴格的製程要求。
5 μm 過濾器能讓壓縮空氣乾燥嗎？
不能。5 μm 微粒過濾器會捕捉額定固體微粒，依結構可能分離部分大量液體，但不會去除水蒸氣或設定壓力露點。應以正確選型的乾燥機去除蒸氣，並以分離器或聚結級處理夾帶液體與氣膠。
無油空壓機能消除閥污染嗎？
不能。無油壓縮可減少壓縮腔引入的油，但進氣仍可能含有油蒸氣、微粒、水分與微生物。下游管路也會產生鏽蝕、氧化皮、密封碎屑與維護污染。處理設備必須依使用點所需純度選擇。
只有差壓上升時才需要更換過濾器嗎？
不是。差壓是重要的負載指標，但濾芯老化、油污染、吸附容量、濾杯狀況、製造商維修限值與空氣品質測試結果，都可能要求提前更換。請同時使用狀態資料、製造商說明與應用風險等級。
如何確認污染造成閥故障？
拆解前記錄症狀、壓力、先導訊號、電壓與時間。拍照並保留殘留物，檢查閥與附近過濾器，比較上游與使用點樣本。變更處理系統前，先確認微粒、水、油或材質不相容問題。
最終污染防治檢查表
SMC 與 Parker 都為特定方向控制閥家族規定靠近閥的 5 μm 過濾，而 Festo 文件中的其他產品則使用 40 μm 或 [7:4:-] 等 ISO 8573 等級（SMC；Parker；Festo，存取於 2026 年）。務必從確切元件要求開始。
- 分別記錄必要的 ISO 8573 微粒、水與油等級
- 定義量測位置與工作條件
- 在精密過濾或乾燥機前去除大量液體
- 依最差條件所需壓力露點選擇乾燥機
- 為微粒、聚結與吸附級分配不同工作
- 依修正峰值流量資料決定過濾器與乾燥機尺寸
- 使用點過濾符合閥手冊
- 確認潤滑政策與密封相容性
- 審查配氣系統低點、排水器、死端與腐蝕管路
- 關鍵處理階段前後均設有取樣點
- 保留故障閥供證據式拆解
- 追蹤差壓、露點、排水器狀況與測試結果
- 驗證維護與修改後的空氣品質
乾淨的閥用空氣是一項實測系統條件，不是過濾器標籤。應定義要求、建立正確處理鏈、在使用點取樣，並以故障證據決定需要改變的項目。
來源
- ISO，「ISO 8573-1:2010 壓縮空氣：污染物與純度等級」。ISO 8573-1:2010 壓縮空氣純度標準
- 壓縮空氣與氣體協會，「壓縮空氣純度指南」，2026 年。CAGI 壓縮空氣純度指南
- 壓縮空氣與氣體協會，「壓縮空氣處理」，2017 年。CAGI 壓縮空氣處理手冊
- SMC，「SY 系列五口電磁閥注意事項」。SMC SY 系列五口電磁閥注意事項
- Parker Hannifin，「Isys ISO 閥安裝與維修說明」。Parker Isys ISO 閥安裝與維修說明
- Parker Hannifin，「P33 安全排氣閥安裝與維修說明」。Parker P33 安全排氣閥安裝與維修說明
- Festo，「空氣處理單元如何運作？」Festo 空氣處理單元運作說明
