了解氣動系統中的比例壓力調節器
比例壓力調節器把電氣設定值轉換成受控的氣動出口壓力。它不同於手動調整的機械式調壓器，可由 PLC 依不同產品、製程步驟或推力目標改變壓力。
調節器控制的是其感測器位置的壓力，並不直接控制氣缸推力、夾爪力、流量或位置。這些結果還取決於致動器面積、摩擦、對向壓力、下游容積、限制、負載與機構。應先確定製程變數，再選擇壓力範圍、流量、排氣行為、訊號及驗收測試。
重點摘要
- 0–10 V 或 4–20 mA 命令依型號而定；請核對比例換算、阻抗、供電電壓及故障行為。
- 壓力調節需要正向流量；若要快速降壓，還需要足夠的洩壓或排氣容量。
- 氣缸推力從
壓力 x 有效面積開始計算，但實際輸出還包括摩擦、背壓、連桿與結構影響。- 應使用生產用氣管、下游容積、負載、供氣波動及實際壓力感測器位置測試壓力響應。

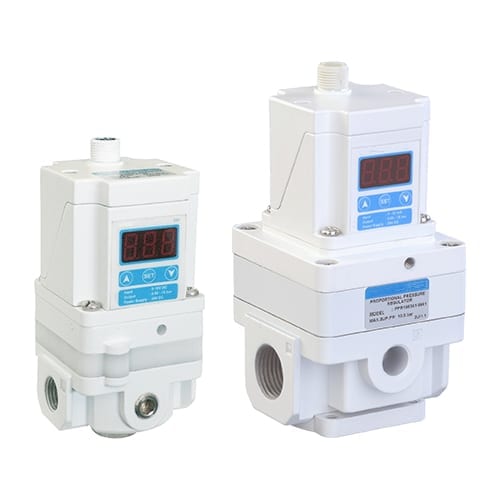

什麼是比例壓力調節器？
Festo 將比例壓力調節器與比例流量閥、比例方向閥分開分類，並列出依型號而異的電壓或電流設定值，例如 0–10 V 與 4–20 mA（Festo 比例閥，2026 年存取）。比例壓力調節器是一種依可變電氣設定值調整出口壓力的電氣氣動裝置。
多數工業設計結合三項功能：
- 電子元件解讀命令訊號。
- 內部壓力感測器量測受控出口壓力。
- 充氣閥以及具備時的排氣閥，把實測壓力修正至目標值。
因此，這個裝置構成閉迴路壓力控制。出口壓力低於目標時會進氣；高於目標時，洩壓型設計會排氣。非洩壓型設計可能要等下游消耗空氣，或另設排氣路徑後，壓力才會下降。
不要把本裝置與精密運動控制比例閥指南涵蓋的廣義產品混淆。比例流量閥對空氣流量節流；比例方向閥把空氣導向致動器接口並調節流量；比例壓力調節器則以控制下游壓力為目標。
「比例」描述命令關係，不代表整個氣動製程必然呈線性。調節器可以追蹤電氣壓力目標，但機台推力或運動仍可能是非線性的。
內部壓力迴路如何運作？
ISO 4414 為氣動系統與元件制定一般規則及安全要求，包括其應用與可預測運轉（ISO 4414，2010）。比例調節器內的相關迴路包含設定值、壓力感測器、控制器、充氣／排氣元件、下游容積及實測出口壓力。
簡化順序如下：
PLC 設定值 -> 輸入比例換算 -> 內部控制器
-> 充氣或排氣閥 -> 出口壓力感測器 -> 控制器調節器會回應壓力誤差，但它不知道氣缸是否產生所需夾持力，也不知道夾爪是否損壞工件。若要直接控制力，機台可能需要在外部迴路加入荷重元或力感測器；若只控制壓力，內部感測器可能已足夠。
設定值階躍後會發生什麼？調節器先改變閥開度，空氣再流經內部通道、氣管、接頭及下游腔室。質量進入該容積後，壓力上升；內部感測器觀察壓升，並在接近目標時減小命令。延遲與可壓縮性代表不能只從電子元件推斷響應。
遲滯、重複性、線性度、解析度、死區、靈敏度與準確度是不同規格。只有在製造商說明數值是相對於滿刻度、讀值、量程或其他基準，並列出供氣壓力、出口容積、流量、溫度與測試方法時，才能進行比較。
為何洩壓型與非洩壓型設計很重要？
ISO 4414 要求氣動迴路處理壓力控制及儲能釋放；OSHA 29 CFR 1910.147 則涵蓋維修期間的危險能量控制（ISO 4414，2010；OSHA 危險能量控制，2026 年存取）。洩壓型調節器可以排放多餘下游壓力；非洩壓型調節器則不能主動提供相同降壓路徑。
假設配方從高壓改為低壓，洩壓型調節器可開啟內部排氣元件，直到感測器讀值達到較低目標。響應取決於排氣容量、下游容積、管路限制，以及是否有其他氣源持續向迴路供氣。
非洩壓型調節器會停止供氣，但受困壓力可能持續存在，直到製程消耗空氣或另一個閥排放腔室。這對緩慢耗氣製程可能可以接受；若機台預期只靠調節器立即且受控地降壓，便不適用。
| 設計問題 | 重要原因 |
|---|---|
| 壓力是否必須在沒有下游消耗時下降？ | 需要明確排氣或洩壓路徑 |
| 下游迴路會不會回灌？ | 調節器可能需要逆流保護或獨立迴路策略 |
| 排出空氣是否危險、骯髒或吵雜？ | 必須規定排氣導引與處理 |
| 受困壓力是否會移動負載？ | 可能需要安全能量隔離與機械拘束 |
| 失去電力或訊號後會發生什麼？ | 必須記錄故障壓力、保持、排氣或未定義行為 |
洩壓功能不是安全排氣閥。它可能過小、過慢，或不具備緊急卸壓安全額定。除非所選架構已針對兩項功能獲得認證並經驗證，否則正常壓力控制與安全相關排氣應分開定義。
流量容量與下游容積如何改變響應？
ISO 6358-1 提供使用可壓縮流體測試氣動元件流量特性的方法（ISO 6358-1，2013）。比例調節器的響應取決於充氣與排氣流量曲線，以及調節器、感測器與製程之間的容積與限制。
下游容積大，通常加壓時間較長；小容積可快速響應，卻可能暴露閥脈動、感測器雜訊或超越量。長氣管會增加容積與壓力延遲；小氣管內徑、彎頭、接頭、歧管與消音器則限制充氣及排氣兩個方向的流量。
正確問題不是「調節器響應時間是多少？」而是：
- 施加了多大的設定值階躍？
- 使用什麼供氣壓力與初始出口壓力？
- 連接多少下游容積及何種氣管幾何？
- 出口是流動還是封閉？
- 穩定判定採用多大的誤差帶？
- 量測位置在調節器接口還是製程端？
只依穩態耗氣量選型，可能無法滿足快速壓力斜升。調節器在製程穩定後也許能精準維持壓力，但多個致動器同時充氣時可能出現很大的瞬時壓降。相反地，較大的調節器不一定更好；相對於極小容積的流量過大時，內部閥每次修正加入的質量可能太多，使低壓控制變得困難。
比例調節器選型有兩個工作點：推動壓力變化所需的質量流量峰值，以及維持壓力所需的小修正流量。良好選型會同時核對兩者，並在設定值下降時核對排氣容量。
受控壓力如何轉換成氣缸推力？
氣動氣缸的理論推力從F = P x A開始；伸出使用完整活塞面積，縮回則使用扣除活塞桿面積後的環形面積。淨推力由兩側壓差決定，而不是只由調節器設定值決定（壓差與推力指南）。
單活塞桿氣缸的公式為：
伸出面積 = pi x 缸徑^2 / 4
縮回面積 = pi x（缸徑^2 - 活塞桿直徑^2）/ 4
理想伸出推力 = 無桿側壓力 x 伸出面積
理想縮回拉力 = 有桿側壓力 x 縮回面積實際製程力還會隨密封摩擦、導引摩擦、對向腔室壓力、加速度、連桿比、工具幾何、接觸位置及機架變形而改變。調節器內部量測的壓力，在有流量時也可能不同於氣缸壓力。
工具氣壓缸選型缸出力計算器在定義比例壓力設定值之前，先依缸徑、活塞桿直徑、壓力、摩擦裕量及安全係數估算推力與拉力。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具
若夾鉗或夾爪以力為關鍵，應在製程基準位置建立壓力對推力校準。施加數個遞增與遞減壓力目標，並記錄實測力。如此可揭示遲滯、起動摩擦、機械比，以及同一壓力是否會因接近方向不同而產生不同結果。
為何不能只對壓力閉迴路？如果工件高度、摩擦、夾爪位置或機構角度改變，相同腔室壓力可能產生不同接觸力。壓力控制仍有用，但未經驗證機械關係時，不應宣稱是直接力控制。
如何選擇壓力範圍、供氣裕量與準確度？
Festo 的比例閥型錄按壓力控制範圍及型號專用設定介面分類，而不是套用單一通用準確度或供氣裕量（Festo 比例閥，2026 年存取）。所選範圍應涵蓋所有必要目標，並有已記錄的供氣及流量裕量，但應避免不必要的過寬量程。
在高量程調節器上使用很低的製程目標，只會利用電氣及感測器量程的一小部分，可能降低有效命令解析度，並讓偏移、洩漏或死區更明顯。量程太窄則會在達到最高配方或擾動之前飽和。
針對確切型號檢查：
- 最低與最高設定壓力。
- 最高供氣與容許壓差。
- 工作流量下所需的供氣至輸出裕量。
- 充氣與排氣流量曲線。
- 準確度、線性度、重複性、遲滯與靈敏度定義。
- 最低可控壓力與殘壓。
- 響應測試條件與穩定帶。
- 耗氣量、洩漏與排氣行為。
- 容許介質、過濾、潤滑、濕度及溫度。
- 電氣供電、命令、監控輸出、接頭及防護等級。
不要套用通用 20–30 psi 供氣裕量規則。所需裕量取決於調節器架構、出口流量、壓力比、供氣波動及公布的性能曲線。應在最高流量事件期間量測調節器入口的供氣壓力，而不只在機台待機時量測。
工作壓力指南說明為何元件端的動態壓力比無負載的調壓器設定更有用。
PLC 訊號、比例換算與診斷
Festo 列出依型號採用電壓與電流設定值的比例調節器，包括 0–10 V 與 4–20 mA 等範例（Festo 比例閥，2026 年存取）。所選介面必須與 PLC 輸出電氣相容，並依調節器的確切壓力範圍換算。
雙向轉換都必須記錄：
PLC 工程單位 -> 類比或數位命令 -> 壓力設定值
壓力監控輸出 -> PLC 工程單位 -> 警報與趨勢對映至 0–6 bar 的 0–10 V 輸入，只有在資料表規定無偏移的零至滿刻度線性對映時，5 V 才可能代表 3 bar。4–20 mA 型號可能以 4 mA 代表零壓，但部分裝置支援可設定範圍，或在低於活零點門檻時有不同行為。務必驗證，不要假設。
電氣檢查包括供電電壓、耗電流、類比共地、輸入阻抗、輸出類型、隔離、屏蔽、接地、接頭腳位、纜線長度及 EMC 說明。安裝手冊要求分隔時，訊號線應遠離馬達與切換導線。
監控輸出用於診斷，不是製程性能證明。試車期間，應比較命令壓力、調節器回報壓力與獨立下游感測器。在型號提供適用診斷時，對追蹤誤差過大、訊號遺失、供氣壓力遺失或輸出超出容許範圍發出警報。
機台規格必須寫明失電與失訊行為。視產品而定，壓力可能排放、暫時保持、經洩漏下降或轉向另一狀態。PLC「保持最後值」不代表電子元件失電後，氣動能量仍受到控制。
安裝與空氣處理
ISO 4414 適用於氣動系統設計、安裝、操作及維護（ISO 4414，2010）。比例調節器必須依其流向、方向、空氣品質限制、電氣說明、排氣要求及環境額定值安裝。
請使用此試車檢查表：
- 依核准的機台程序隔離並釋放儲存能量。
- 沖洗或清潔新氣管，避免切屑與密封劑進入內部閥。
- 安裝指定的上游過濾與水分控制。
- 加壓前確認供氣、出口與排氣接口。
- 在保留維修空間的前提下，讓調節器盡量接近受控容積以減少延遲。
- 使用指定接頭、纜線、接地與屏蔽方法。
- 保持排氣口暢通，或依手冊允許方式導引。
- 啟用全量程運轉前，先在低壓下驗證命令比例。
- 在充氣與排氣測試期間記錄入口及出口壓力。
沒有適用於所有比例調節器的通用 40-micron 過濾器或 -40°F 壓力露點要求。有些型號要求更細過濾或無油空氣，其他型號則適用於不同氣體或環境。請遵循調節器、製程及適用空氣品質規格中最嚴格的要求。
入口防護也取決於完整安裝組件。IEC 60529 分類外殼對接近、固體、粉塵及水的防護，但 IP 代碼不能代表化學相容性、功能安全、耐腐蝕性，也不能代表接頭開放時仍受保護（IEC IP 額定，2026 年存取）。
壓力響應應如何調整與測試？
ISO 4414 要求驗證氣動系統符合預定功能；ISO 6358-1 則提供元件標準流量特性測試方法（ISO 4414，2010；ISO 6358-1，2013）。應把調節器當作已安裝的壓力系統測試，而不是獨立電子盒。
許多電氣氣動調節器含有原廠設定的內部控制演算法。有些提供響應或增益模式，另一些不能直接調整 PID。只能使用已有文件的參數。任意加入微分增益或提高積分增益等通用建議，可能使裝置不穩定，也可能根本無法套用。
執行一組受控測試：
- 在最低與最高預期下游容積下，執行低壓至高壓階躍。
- 執行高壓至低壓階躍，以量測洩壓或排氣響應。
- 在維持固定設定值時施加負載流量擾動。
- 在容許範圍內改變供氣壓力。
- 執行遞增與遞減壓力斜坡以顯示遲滯。
- 在可安全測試時，測試失訊、失電、感測器故障及失去供氣。
- 在正常與邊界溫度下重複循環。
在同一時間基準上記錄命令、入口壓力、調節器監控輸出、獨立下游壓力，以及適用時的製程力。測試前先定義上升時間、超越量、穩定時間、穩態誤差、有流量時的壓力下垂及排氣時間。
單一「響應時間」會掩蓋兩種不同運作。下游容積充氣使用供氣流量；降低壓力使用排氣流量。兩個方向必須分別規定與測試。
造成振盪、下垂與排氣緩慢的原因是什麼？
ISO 4414 把壓力控制視為完整氣動系統的一部分，因此故障排除必須納入供氣、限制、容積、洩漏、控制訊號及負載，不能只檢查調節器（ISO 4414，2010）。請從同步壓力與命令曲線開始。
| 症狀 | 可能的調節器端原因 | 需排除的其他原因 | 首先量測 |
|---|---|---|---|
| 壓力振盪 | 響應模式過於激進、閥脈動、感測器雜訊 | 下游容積過小、軟管、訊號不穩 | 調節器出口的命令與壓力 |
| 有流量時壓力下垂 | 充氣容量或供氣裕量不足 | 上游過濾器、細管、共用需求 | 需求期間的入口與出口壓力 |
| 壓力上升緩慢 | 充氣路徑受限或供氣壓差不足 | 大容積、長氣管、下游閥關閉 | 管路兩端的流量與壓力 |
| 壓力下降緩慢 | 排氣容量低或非洩壓型設計 | 排氣堵塞、下游單向閥、受困支路 | 出口壓力與排氣流量 |
| 固定壓力下推力變化 | 壓力誤差或局部壓力損失 | 摩擦、背壓、連桿、產品幾何 | 兩個腔室壓力與實測力 |
壓力追獵可能來自電氣雜訊，但不要一開始就任意增加濾波。濾波過度會增加延遲。請確認纜線路由、共用參考、命令穩定性、感測器位置、氣動容積，以及是否有另一個調節器或閥與此迴路對抗。
壓力下垂不一定是準確度故障。調節器在零流量時可能準確，卻不足以滿足流量峰值。請比較流量曲線及實測入口至出口壓差。壓縮空氣壓降指南有助於隔離上游限制。
若排氣緩慢，請檢查裝置是否為洩壓型、排氣額定值、消音器限制、氣管容積及下游單向閥。為保持壓力而安裝的單向閥，也可能阻擋預定降壓路徑。
背壓指南說明受限排氣如何改變致動器推力與壓力響應。
RFQ 與驗收測試要求
ISO 6358-1 為氣動流量資料建立共同基準；ISO 4414 則要求元件應用符合系統功能與安全要求（ISO 6358-1，2013；ISO 4414，2010）。實用 RFQ 應寫明工作包絡與驗收測試，而不是只要求「高精度」。
請提供供應商：
- 介質與所需空氣品質。
- 有流量時的最低、正常與最高入口壓力。
- 所需出口範圍與正常工作設定值。
- 持續耗氣量與瞬時充氣需求。
- 所需排氣行為與高壓至低壓階躍。
- 下游容積、氣管內徑與長度、接頭及閥配置。
- 命令介面、供電電壓、監控輸出、接頭及現場匯流排需求。
- 所需準確度、重複性、遲滯、解析度及穩定定義。
- 環境與介質溫度、入口防護、振動及沖洗暴露。
- 失電、失訊及失去供氣的行為。
- 製程變數：壓力、氣缸推力、夾持力、張力或測試壓力。
- 驗收步驟、誤差帶、負載狀態、循環次數及量測位置。
使用可測試的文字。「在指定下游容積下，命令由 2.0 bar 階躍至 4.0 bar 後，製程感測器達到 4.0 bar 並穩定在協議範圍內」很實用；「快速且準確」則沒有意義。
力控制應用需包含缸徑、活塞桿直徑、對向腔室壓力、機構比、目標力及力量測方法。洩漏或測試系統則需包含加壓容積、容許穩定時間、測試持續時間及洩漏邊界。
比例壓力調節器常見問題
比例壓力調節器與比例流量閥相同嗎？
不同。比例壓力調節器改變充氣與排氣流量，使內部感測器量到的下游壓力達到目標。比例流量閥則以開度或流量關係為目標。壓力調節與流量控制會相互影響，但其受控變數與選型資料不同。
比例壓力調節器能精確控制氣缸推力嗎？
它控制感測器位置的壓力。理論氣缸推力等於壓力乘以有效面積，但實際力還取決於對向壓力、密封與導引摩擦、加速度、連桿、接觸幾何及結構變形。若驗收變數是力，應使用力感測器及製程校準。
供氣壓力應比出口設定值高多少？
沒有通用的 20–30 psi 規則。所需裕量取決於確切調節器、流量需求、供氣波動及公布的性能曲線。應在流量峰值時檢查入口壓力，並遵循整個工作範圍的製造商最低壓差或供氣要求。
所有比例調節器都接受 0–10 V 與 4–20 mA 嗎？
不會。這些只是常見範例，訊號選項依型號而定。請確認命令範圍、阻抗、供電電壓、類比共地、監控輸出、接頭、隔離、診斷、比例換算，以及低於最低訊號或失訊後的行為。
為什麼降壓比升壓慢？
升壓使用調節器的供氣或充氣容量；降壓使用洩壓或排氣路徑。非洩壓型號可能不會主動降低受困壓力。下游容積、消音器、單向閥、氣管及持續回灌，都可能使壓力下降更慢。
比例壓力調節器應多久校準一次？
應依製造商指引及風險訂定驗證週期。製程公差、循環次數、污染、溫度、法規要求、漂移歷史，以及調節器是用於顯示還是關鍵控制，都會影響週期。每月或每年並非通用安排。
比例壓力調節器應視為壓力控制子系統進行規格定義。匹配量程與訊號、核對充氣與排氣容量、計算壓力至推力關係、定義故障行為，並在生產條件下於製程感測器驗證響應。
外部技術參考資料與擷取日期
Festo，比例閥：比例壓力調節器系列與依型號而異的電壓或電流設定值範例。擷取於 2026-07-11。
ISO 4414:2010：氣壓流體動力系統與元件的一般規則及安全要求。擷取於 2026-07-11。
ISO 6358-1:2013：使用可壓縮流體確定氣動元件流量特性的測試方法。擷取於 2026-07-11。
OSHA，危險能量控制：29 CFR 1910.147 及維修期間儲能控制的相關要求與指引。擷取於 2026-07-11。
IEC，IP 額定：外殼入口防護分類範圍。擷取於 2026-07-11。
