ป้องกันการปนเปื้อนในวาล์วควบคุมนิวแมติกโดยกำหนดความบริสุทธิ์ของลมที่ต้องการ ณ ทางเข้าวาล์ว แยกของเหลวปริมาณมากก่อนการกรองละเอียด เลือกเครื่องทำลมแห้งให้เหมาะกับจุดน้ำค้างภายใต้ความดันที่ต้องการ ควบคุมเศษสิ่งสกปรกที่เกิดจากท่อ และตรวจยืนยันผลที่จุดเก็บตัวอย่างซึ่งเป็นตัวแทน ไส้กรองเพียงตัวเดียวไม่สามารถกำจัดสิ่งปนเปื้อนทุกชนิดได้
อนุภาค น้ำในสถานะของเหลว ไอน้ำ ละอองน้ำมัน ไอน้ำมัน สนิม ตะกรันท่อ เศษซีล สารซีลเกลียว และสิ่งสกปรกจากงานบำรุงรักษามีพฤติกรรมต่างกัน แต่ละชนิดจึงต้องใช้วิธีควบคุมที่เหมาะสม เป้าหมายในทางปฏิบัติไม่ใช่คำกล่าวกว้าง ๆ ว่า “ลมสะอาด” แต่คือค่าที่วัดได้ของอนุภาค น้ำ และน้ำมัน ซึ่งตรงตามข้อกำหนดของผู้ผลิตวาล์วและสภาพแวดล้อมของเครื่องจักร
ประเด็นสำคัญ
- ISO 8573-1 ใช้ชั้นคุณภาพอิสระสามค่าเพื่อตรวจอนุภาค น้ำ และน้ำมัน ชั้น 1.4.1 ไม่ได้หมายถึงจุดน้ำค้างภายใต้ความดัน −40°C
- Parker และ SMC ต่างเผยแพร่คำแนะนำการกรอง 5 μm สำหรับวาล์วควบคุมทิศทางบางตระกูล
- ไส้กรองกำจัดอนุภาคหรือละอองลอย ส่วนเครื่องทำลมแห้งลดไอน้ำและจุดน้ำค้างภายใต้ความดัน
- เก็บตัวอย่าง ณ จุดใช้งานและตรวจวาล์วที่เสียก่อนเปลี่ยนลำดับอุปกรณ์ปรับปรุงคุณภาพลม

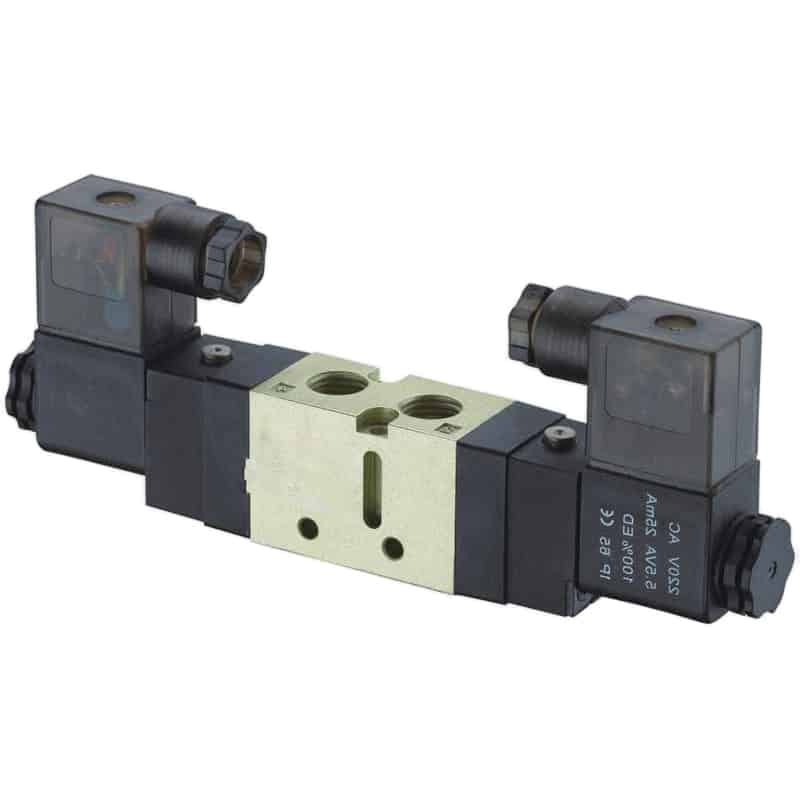

ช่องทางไพลอตขนาดเล็ก ซีลเลื่อน บ่าวาล์ว และทางระบายลม ล้วนได้รับผลกระทบจากอนุภาค น้ำควบแน่น คราบน้ำมัน หรือเศษจากการติดตั้งได้
การปนเปื้อนในวาล์วนิวแมติกมาจากที่ใด
CAGI ระบุสิ่งปนเปื้อนในลมอัดที่พบบ่อย 10 ชนิด ได้แก่ ไอน้ำ น้ำในสถานะของเหลว ละอองน้ำ น้ำมันเหลว ไอน้ำมัน ละอองน้ำมัน สนิม ตะกรันท่อ สิ่งสกปรกในบรรยากาศ และจุลินทรีย์ (คลังข้อมูล CAGI เข้าถึงปี 2026) การป้องกันปัญหาวาล์วเริ่มจากการระบุว่าแหล่งใดสามารถสร้างคราบที่พบ ณ จุดใช้งานได้
การปนเปื้อนจากฝั่งจ่ายลม เข้ามาพร้อมอากาศแวดล้อมหรือถูกเติมระหว่างการอัดและการปรับปรุงคุณภาพ อากาศขาเข้าคอมเพรสเซอร์อาจมีฝุ่น ละอองเกสร ไอไฮโดรคาร์บอน ความชื้น และจุลินทรีย์ คอมเพรสเซอร์แบบฉีดน้ำมันอาจเพิ่มละอองน้ำมัน ไอน้ำมัน และเศษจากการสึกหรอ ห้องอัดแบบไร้น้ำมันช่วยลดแหล่งหนึ่ง แต่ไม่กำจัดสิ่งปนเปื้อนที่มีอยู่แล้วในอากาศแวดล้อมหรือท่อปลายทาง
การปนเปื้อนจากน้ำ เปลี่ยนสถานะตามความดันและอุณหภูมิ อาฟเตอร์คูลเลอร์ทำให้ไอน้ำส่วนใหญ่ที่ผ่านคอมเพรสเซอร์ควบแน่น กลายเป็นน้ำเหลวและละอองที่ต้องแยกและระบาย ไอน้ำที่เหลืออาจควบแน่นในระบบปลายทางเมื่ออุณหภูมิท่อต่ำกว่าจุดน้ำค้างภายใต้ความดัน ดูความสัมพันธ์กับอุณหภูมิได้จากคู่มือจุดน้ำค้างภายใต้ความดัน
การปนเปื้อนจากระบบจ่ายลม เกิดขึ้นหลังห้องคอมเพรสเซอร์ ท่อเหล็กที่กัดกร่อนปล่อยสนิมและตะกรัน ถังพักลมเก่า ปลายท่อตัน จุดต่ำที่ระบายไม่ดี สารดูดความชื้นอิ่มตัว สายลมเสื่อมสภาพ และเศษซีล อาจเพิ่มสิ่งปนเปื้อนหลังไส้กรองต้นทางจนไส้กรองดังกล่าวดักจับไม่ได้
การปนเปื้อนจากงานบำรุงรักษา มักเกิดเฉพาะจุด เศษตัดท่อลม เศษโลหะ สารซีลเกลียวมากเกินไป อะไหล่ทดแทนสกปรก แมนิโฟลด์ที่เปิดทิ้งไว้ เครื่องมือปนเปื้อน และเศษที่ถูกชะออก อาจเข้าไปในวาล์วระหว่างติดตั้ง ห้องคอมเพรสเซอร์ที่สะอาดไม่อาจปกป้องวาล์วที่ประกอบบนโต๊ะทำงานสกปรกได้
ตำแหน่งของคราบคือหลักฐาน หากพบสิ่งปนเปื้อนทั้งก่อนและหลังไส้กรอง ณ จุดใช้งาน อาจหมายถึงการทะลุผ่าน การบายพาส การติดตั้งผิด หรือไส้กรองอิ่มตัว หากลมขาเข้าสะอาดแต่มีเศษอยู่ภายในแมนิโฟลด์เพียงชุดเดียว ควรตรวจการประกอบเฉพาะจุด การสึกหรอ การดูดสิ่งสกปรกเข้าทางระบาย หรือความเข้ากันได้ของวัสดุ
ควรใช้ชั้นความบริสุทธิ์ของลม ISO 8573-1 อย่างไร
ISO 8573-1:2010 กำหนดการจำแนกความบริสุทธิ์แยกกันสามด้านสำหรับอนุภาค น้ำ และน้ำมัน โดยไม่ขึ้นกับตำแหน่งที่กำหนดหรือวัดลม (ISO เข้าถึงปี 2026) เขียนชั้นคุณภาพเป็น [อนุภาค:น้ำ:น้ำมัน] แล้วระบุตำแหน่งวัดและสภาวะการทำงาน อย่ากำหนดชั้น “วาล์วความแม่นยำสูง” ค่าเดียวให้ผลิตภัณฑ์ทุกชนิด
ตัวเลขแรกครอบคลุมอนุภาคของแข็ง ตัวเลขที่สองครอบคลุมน้ำ ซึ่งชั้นที่เกี่ยวข้องมักระบุด้วยจุดน้ำค้างภายใต้ความดัน ตัวเลขที่สามครอบคลุมน้ำมันรวม ทั้งละออง ของเหลว และไอตามนิยามของมาตรฐาน เครื่องหมายขีดหมายถึงยังไม่ได้ระบุสิ่งปนเปื้อนนั้น ชั้น 0 ไม่ได้หมายถึงไม่มีการปนเปื้อน แต่เป็นข้อกำหนดที่ผู้ใช้หรือผู้จำหน่ายนิยามและเข้มงวดกว่าชั้น 1
ตาราง ISO ที่ CAGI นำมาเผยแพร่แสดงเหตุผลที่ต้องอ่านแต่ละหลักแยกกัน (คู่มือความบริสุทธิ์ของลมอัด CAGI, 2026):
| ตัวอย่างชั้นคุณภาพ | ความหมายของตัวเลข |
|---|---|
| อนุภาค ชั้น 1 | ไม่เกิน 20,000 อนุภาค/m³ ที่ 0.1–0.5 μm, 400 อนุภาคที่ 0.5–1.0 μm และ 10 อนุภาคที่ 1.0–5.0 μm |
| น้ำ ชั้น 2 | จุดน้ำค้างภายใต้ความดันไม่เกิน −40°C |
| น้ำ ชั้น 4 | จุดน้ำค้างภายใต้ความดันไม่เกิน +3°C |
| น้ำมัน ชั้น 1 | น้ำมันรวมไม่เกิน 0.01 mg/m³ |
ดังนั้น [1:4:1] จึงรวมอนุภาคชั้น 1 น้ำชั้น 4 และน้ำมันชั้น 1 ไม่ได้ระบุ “อนุภาคเล็กกว่า 0.1 μm” และหลักของน้ำก็ไม่ได้หมายถึง −40°C คู่มือคุณภาพลมอัดตาม ISO ของเว็บไซต์อธิบายตารางชั้นคุณภาพโดยละเอียดขึ้น
เลือกค่าเป้าหมายตามลำดับต่อไปนี้:
- ขอข้อกำหนดลมขาเข้าของวาล์วหรือแมนิโฟลด์
- เพิ่มข้อกำหนดของกระบวนการ เช่น การทำงานอุณหภูมิต่ำ ความเข้ากันได้กับงานพ่นสี การสัมผัสอาหาร หรือเครื่องมือวิเคราะห์
- ระบุตำแหน่งที่ต้องบรรลุชั้นคุณภาพ
- เลือกอุปกรณ์ปรับปรุงคุณภาพที่ทำได้ครบทั้งสามหลัก ณ อัตราการไหลสูงสุดและสภาวะขาเข้าที่เลวร้ายที่สุด
- กำหนดวิธีทดสอบ ISO 8573 และแผนเก็บตัวอย่างสำหรับการยอมรับผล
หากคู่มือวาล์วระบุเพียง “ลมอัดที่ผ่านการกรอง” ให้สอบถามผู้จำหน่ายถึงระดับการกรอง ขีดจำกัดน้ำ ความเข้ากันได้กับน้ำมัน นโยบายการหล่อลื่น และหลักเกณฑ์การทดสอบ ค่าขนาดไมครอนของไส้กรองเพียงอย่างเดียวไม่สามารถกำหนดชั้น ISO 8573 ได้
ขั้นตอนการปรับปรุงคุณภาพสำหรับอนุภาค น้ำ และน้ำมัน
CAGI แยกหน้าที่อย่างน้อยสี่ประเภท ได้แก่ การแยกเชิงกล การกรองอนุภาค การกรองแบบโคอะเลสซิง และการดูดซับ ขณะที่เครื่องทำลมแห้งกำจัดไอน้ำ (คู่มือการปรับปรุงคุณภาพลม CAGI, 2017) การจัดลำดับที่ถูกต้องช่วยไม่ให้ของเหลวปริมาณมากและสิ่งปนเปื้อนที่เกินขอบเขตการออกแบบเข้าสู่ไส้กรองละเอียดหรือเครื่องทำลมแห้ง
เส้นทางลมโรงงานทั่วไปอาจประกอบด้วย:
ไส้กรองอากาศขาเข้าคอมเพรสเซอร์
→ คอมเพรสเซอร์
→ อาฟเตอร์คูลเลอร์
→ เครื่องแยกความชื้นและชุดระบาย
→ ไส้กรองขั้นต้นหรือไส้กรองโคอะเลสซิงตามความจำเป็น
→ เครื่องทำลมแห้ง
→ ไส้กรองขั้นปลายตามความจำเป็น
→ ถังพักลมและระบบจ่ายลม
→ ไส้กรอง/ตัวปรับแรงดัน ณ จุดใช้งาน
→ วาล์วควบคุมลำดับที่แน่นอนขึ้นกับชนิดเครื่องทำลมแห้งและคำแนะนำของผู้ผลิต เครื่องทำลมแห้งแบบดูดซับมักต้องมีการป้องกันต้นทางจากน้ำเหลวและละอองน้ำมัน พร้อมการกรองอนุภาคปลายทางสำหรับฝุ่นสารดูดความชื้น เครื่องทำลมแห้งแบบทำความเย็นและแบบเมมเบรนมีข้อกำหนดขาเข้าต่างกัน ให้ปฏิบัติตามรูปแบบที่ผู้ผลิตอุปกรณ์เลือกเผยแพร่
| อุปกรณ์ปรับปรุงคุณภาพ | หน้าที่หลัก | สิ่งที่ใช้ทดแทนไม่ได้ |
|---|---|---|
| อาฟเตอร์คูลเลอร์ | ลดอุณหภูมิลมเพื่อให้ไอควบแน่น | เครื่องแยก ชุดระบาย เครื่องทำลมแห้ง หรือไส้กรอง |
| เครื่องแยกความชื้น | กำจัดของเหลวปริมาณมากที่ถูกพาไปกับลม | การกำจัดไอน้ำ |
| ไส้กรองอนุภาค | ดักจับอนุภาคของแข็งตามพิกัด | เครื่องทำลมแห้งหรือการดูดซับไอน้ำมัน |
| ไส้กรองโคอะเลสซิง | รวมละอองน้ำและน้ำมันละเอียดเป็นหยดที่ระบายได้ | การกำจัดไอน้ำหรือไอน้ำมันทั้งหมด |
| เครื่องทำลมอัดแห้ง | ลดไอน้ำและจุดน้ำค้างภายใต้ความดัน | การควบคุมอนุภาคและน้ำมัน เว้นแต่รวมไว้โดยเฉพาะ |
| ตัวดูดซับถ่านกัมมันต์ | ลดไอน้ำมันและกลิ่นภายใต้เงื่อนไขที่กำหนด | การป้องกันของเหลวปริมาณมากหรืออนุภาค |

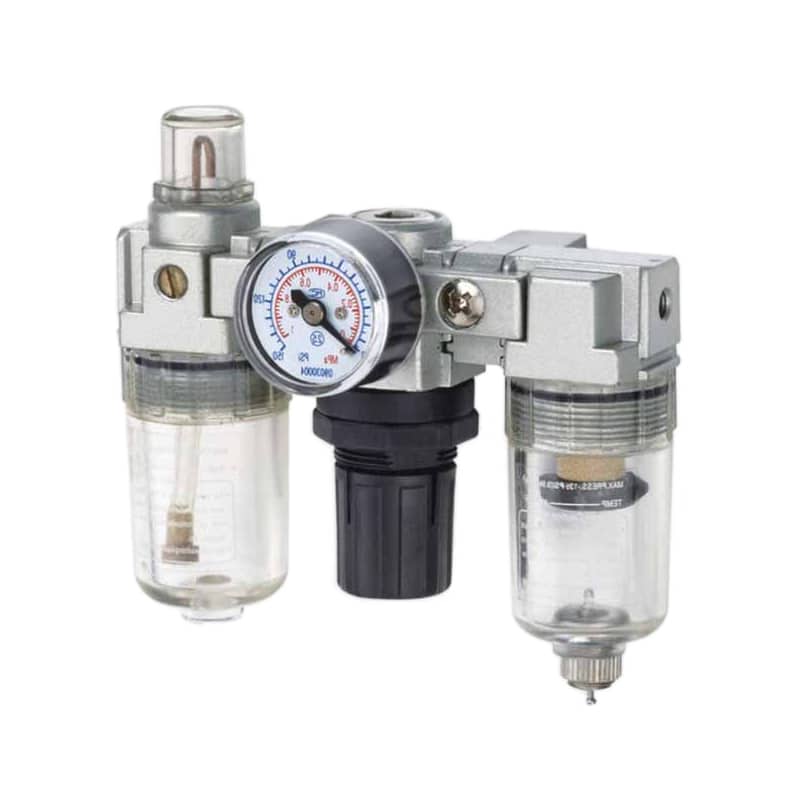

| ชุด FRL ณ จุดใช้งาน | การกรองเฉพาะจุด การปรับแรงดัน และการหล่อลื่นเสริม | การทำลมแห้งส่วนกลางและการควบคุมน้ำควบแน่นต้นทาง |
CAGI ระบุว่าไส้กรองอนุภาคและไส้กรองโคอะเลสซิงอาจกำจัดอนุภาคของแข็งหรือของเหลวขนาดเล็กมากได้ แต่การดูดซับไอต้องใช้ถ่านกัมมันต์ซึ่งควรได้รับการป้องกันจากน้ำมันเหลวปริมาณมาก คู่มือไส้กรองโคอะเลสซิง อธิบายกลไกของละอองลอย ฉลาก “ไส้กรอง 0.01 μm” เพียงค่าเดียวพิสูจน์ไม่ได้ว่าควบคุมอนุภาค ไอน้ำ ละอองน้ำมัน และไอน้ำมันพร้อมกัน
FRL ปกป้องสถานีวาล์วเฉพาะจุดได้ แต่กระบอกกรองไม่สามารถลดจุดน้ำค้างภายใต้ความดัน และควรใช้ตัวจ่ายน้ำมันหล่อลื่นเมื่ออุปกรณ์ปลายทางอนุญาตหรือต้องการการหล่อลื่นเท่านั้น
ควรติดตั้งการกรองแบบใดใกล้วาล์ว
คู่มือ SMC ซีรีส์ SY ระบุให้ติดตั้งไส้กรองต้นทางใกล้วาล์วที่กรองได้ 5 μm หรือละเอียดกว่า และ Parker ก็แนะนำไส้กรอง 5 μm ใกล้วาล์ว Isys ISO (คู่มือ SMC SY; คำแนะนำการบริการ Parker Isys เข้าถึงปี 2026) ข้อกำหนดเหล่านี้ใช้กับตระกูลผลิตภัณฑ์ ไม่ใช่กฎอัตโนมัติสำหรับวาล์วนิวแมติกทุกชนิด
วางไส้กรองตัวสุดท้ายไว้ต้นทางของกลุ่มวาล์วที่ต้องป้องกัน และไว้ปลายทางของท่อที่อาจปล่อยเศษ เว้นพื้นที่ให้ตรวจกระบอกกรอง ระบายน้ำควบแน่น อ่านตัวบ่งชี้ความดันต่าง และเปลี่ยนไส้กรองโดยไม่เปิดท่อสกปรกเหนือแมนิโฟลด์ ปฏิบัติตามทิศทางติดตั้งที่อนุญาตและข้อจำกัดวัสดุกระบอกกรอง
ละเอียดกว่าไม่ได้ดีกว่าเสมอ ไส้กรองละเอียดเก็บวัสดุมากขึ้นและอาจทำให้ความดันตกมากเกินไปหากเลือกขนาดเล็กหรือไม่มีขั้นกรองหยาบต้นทาง Festo อธิบายการกรองมาตรฐาน 40 μm และ 5 μm และแนะนำการกรองหลายขั้นเมื่อต้องการความบริสุทธิ์สูงขึ้น แทนการให้ไส้กรองละเอียดที่สุดรับอนุภาคขนาดใหญ่ทั้งหมด (Festo เข้าถึงปี 2026)
เลือกขนาดไส้กรองจากข้อมูลอัตราการไหลที่แก้ไขแล้วของผู้ผลิตภายใต้สภาวะจริงต่อไปนี้:
- ความดันขาเข้า
- อัตราการไหลสูงสุดและเฉลี่ย
- อุณหภูมิแวดล้อมและอุณหภูมิลม
- ระดับการกรองที่ต้องการ
- ความดันตกในสภาพสะอาดและเมื่อรับภาระที่ยอมรับได้
- ชนิดกระบอกกรองและชุดระบาย
- องค์ประกอบทางเคมีของน้ำควบแน่น
อย่าใช้ตัวคูณ 125–150% ที่ไม่มีหลักรองรับ ใช้วิธีเลือกขนาดของผู้จำหน่ายและเผื่อความดันตกสำหรับการสะสมในไส้กรองไว้อย่างมีเอกสาร หากวาล์วหลายตัวระบายและเติมกระบอกสูบขนาดใหญ่พร้อมกัน ให้ใช้ความต้องการสูงสุดนั้นแทนการรวมอัตราการไหลบนป้ายอย่างไร้หลักเกณฑ์
การหล่อลื่นต้องมีการตัดสินใจเป็นลายลักษณ์อักษร วาล์วสมัยใหม่บางชนิดออกแบบให้ใช้ลมไม่หล่อลื่น เมื่อเติมน้ำมันแล้วอาจต้องหล่อลื่นต่อเนื่อง และน้ำมันที่ไม่เข้ากันอาจทำให้ซีลบวมหรือนิ่ม ตรวจคู่มือวาล์วก่อนติดตั้งหรือเติมตัวจ่ายน้ำมันหล่อลื่น
คราบในวาล์วบอกแหล่งการปนเปื้อนได้อย่างไร
Parker ระบุว่าสิ่งแปลกปลอมที่ติดค้างในวาล์วเป็นสาเหตุหลักของการขัดข้อง และเตือนว่าลมที่กรองไม่ดีอาจทิ้งสิ่งสกปรกและคราบเหนียวคล้ายวาร์นิชไว้ในชุดสปูลและปลอก (คำแนะนำการบริการ Parker Isys เข้าถึงปี 2026) หลักฐานจากการถอดตรวจควรชี้นำการแก้ไขก่อนเปลี่ยนไส้กรอง เครื่องทำลมแห้ง หรือวาล์วด้วยการคาดเดา
เริ่มจากบันทึกสภาวะขัดข้อง วาล์วไม่เปลี่ยนตำแหน่ง เปลี่ยนช้า รั่วข้ามพอร์ต ติดเฉพาะหลังเริ่มเดินเครื่องในอากาศเย็น หรือเสียหลังบำรุงรักษาหรือไม่ วัดความดันขาเข้า ความดันไพลอต แรงดันคอยล์ และการตอบสนองปลายทางก่อนถอด ความผิดพลาดของระบบควบคุมหรือไฟฟ้าอาจดูคล้ายการปนเปื้อน
จากนั้นเก็บรักษาหลักฐาน ถ่ายภาพวาล์ว พอร์ต กระบอกกรอง ของเหลวจากชุดระบาย และคราบ ใส่ชิ้นส่วนที่เสียในถุง บันทึกว่าสิ่งปนเปื้อนแห้ง มีน้ำมัน เหนียว เป็นโลหะ เป็นเส้นใย เป็นผลึก หรือมากับน้ำ อย่าล้างชิ้นส่วนก่อนทบทวนความเสียหาย
| สิ่งที่สังเกตพบ | แหล่งที่เป็นไปได้ | สิ่งที่ต้องยืนยันก่อนดำเนินการ |
|---|---|---|
| อนุภาคสีส้มหรือน้ำตาล | การกัดกร่อนของท่อเหล็กหรือสนิมในถังพักลม | ทดสอบด้วยแม่เหล็ก กล้องจุลทรรศน์ ตัวอย่างต้นทาง/ปลายทาง |
| ฝุ่นเม็ดสีขาว | สารดูดความชื้นสึกกร่อนหรือผงจากกระบวนการ | ตำแหน่งไส้กรอง องค์ประกอบอนุภาค ไส้กรองหลังเครื่องทำลมแห้ง |
| น้ำเหลวใส | การแยก การระบาย หรือการควบคุมจุดน้ำค้างไม่เพียงพอ | จุดน้ำค้างภายใต้ความดัน การทำงานของชุดระบาย อุณหภูมิท่อ |
| ฟิล์มเหนียวสีอำพันหรือเข้ม | น้ำมันคอมเพรสเซอร์ สารหล่อลื่นเสื่อม คราบซีล ไอจากกระบวนการ | การวิเคราะห์น้ำมัน บันทึกสารหล่อลื่น ความเข้ากันได้ของซีล |
| เศษโลหะหรือสารซีลเกลียว | เศษจากการติดตั้งหรือซ่อม | ประวัติงานล่าสุดและการตรวจแมนิโฟลด์เฉพาะจุด |
| ซีลบวมหรือนิ่ม | สารเคมีหรือสารหล่อลื่นไม่เข้ากัน | การระบุวัสดุและทบทวนความเข้ากันได้ |
| เสียเฉพาะต่ำกว่าจุดเยือกแข็ง | น้ำควบแน่นแข็งตัวหรือวัสดุไม่เหมาะสม | อุณหภูมิเฉพาะจุดและจุดน้ำค้างภายใต้ความดัน |
เปรียบเทียบตัวอย่างตลอดชุดปรับปรุงคุณภาพ ตัวอย่างหลังเครื่องทำลมแห้งแต่ก่อนท่อเมนจ่ายลมช่วยแยกผลของการปรับปรุงในห้องคอมเพรสเซอร์ออกจากการปนเปื้อนในท่อปลายทาง ตัวอย่าง ณ จุดใช้งานตรงหน้าวาล์วบอกสิ่งที่อุปกรณ์ได้รับจริง ตัวอย่างจากชุดระบายอาจแสดงน้ำและน้ำมันเหลว แต่ไม่อาจยืนยันชั้นอนุภาคหรือไอได้ด้วยตัวมันเอง กรณีศึกษาการปนเปื้อนในโรงงานไม้ แสดงว่าฝุ่นภายนอกกับการปนเปื้อนในลมจ่ายต้องใช้วิธีแก้ต่างกัน
การเปลี่ยนวาล์วที่เสียก่อนเก็บตัวอย่างอาจลบขอบเขตวินิจฉัยที่ชัดที่สุด เก็บตัวอย่างลมและคราบก่อน แล้วจึงติดตั้งอะไหล่ทดแทนพร้อมแผนติดตามชั่วคราว เพื่อยืนยันผลการแก้ไขแทนการสันนิษฐาน
ควรทดสอบคุณภาพลมอัดที่ใดและอย่างไร
มาตรฐานชุด ISO 8573 ใช้วิธีต่างกันสำหรับละอองน้ำมัน ความชื้น อนุภาค ไอน้ำมัน สิ่งปนเปื้อนก๊าซ จุลินทรีย์ และน้ำเหลว โดย ISO 8573-1 เชื่อมโยงวิธีวัดเหล่านี้กับข้อกำหนดความบริสุทธิ์ (ISO เข้าถึงปี 2026) เครื่องนับอนุภาคหรือเซนเซอร์จุดน้ำค้างเพียงตัวเดียวรับรองทั้งสามหลักไม่ได้
กำหนดวัตถุประสงค์ของแต่ละจุดเก็บตัวอย่าง:
- ทางออกห้องคอมเพรสเซอร์: ตรวจยืนยันประสิทธิภาพการปรับปรุงส่วนกลาง
- ปลายท่อเมนจ่ายลม: แสดงการปนเปื้อนที่เกิดจากท่อและความเสี่ยงความชื้น ณ ขอบเขตไกลสุดของระบบ
- ทางเข้ากลุ่มวาล์วสำคัญ: ตรวจยืนยันลมที่วาล์วได้รับจริง
- ก่อนและหลังไส้กรองที่สงสัย: ตรวจจับการทะลุผ่าน การบายพาส หรือภาระผิดปกติ
- จุดวินิจฉัยชั่วคราว: แยกแขนงหรือการเปลี่ยนแปลงติดตั้งล่าสุด
อุปกรณ์เก็บตัวอย่างอาจสร้างผลลวง ใช้ท่อและข้อต่อที่สะอาดและเข้ากันได้ ไล่ลมในสายเก็บตัวอย่าง ควบคุมอัตราการไหลทดสอบ หลีกเลี่ยงการเก็บจากกับดักน้ำควบแน่นเว้นแต่เป้าหมายคือน้ำ และปฏิบัติตามเครื่องมือกับวิธี ISO บันทึกความดัน อุณหภูมิ อัตราการไหล จุดน้ำค้างภายใต้ความดัน วันที่ ตำแหน่ง และสถานะการทำงาน
อย่ากำหนดช่วงเวลารายเดือนหรือรายไตรมาสแบบเดียวกับทุกระบบ กำหนดความถี่จากความเสี่ยง ความไวของกระบวนการ เสถียรภาพในอดีต ความสามารถเซนเซอร์ เหตุการณ์บำรุงรักษา และข้อกำหนดผู้จำหน่าย ทดสอบใหม่หลังซ่อมเครื่องทำลมแห้ง บายพาสไส้กรอง งานท่อขนาดใหญ่ เปลี่ยนคอมเพรสเซอร์ วาล์วเสียโดยไม่ทราบสาเหตุ หรือเหตุการณ์ใดที่อาจเปลี่ยนขอบเขตการปนเปื้อน
สำหรับงานอาหาร ยา พ่นสี วิเคราะห์ ลมหายใจ หรือสัมผัสผลิตภัณฑ์ วาล์วนิวแมติกอาจไม่ใช่ข้อกังวลเดียว กฎของกระบวนการอาจกำหนดสิ่งปนเปื้อน วิธีตรวจรับรอง หรือขีดจำกัดเพิ่มเติมจากข้อกำหนดลมสำหรับเครื่องจักรทั่วไป
ควรบำรุงรักษาไส้กรอง ชุดระบาย เครื่องทำลมแห้ง และวาล์วอย่างไร
Festo อธิบายว่าไส้กรองอิ่มตัวทำให้ความดันตกเพิ่มขึ้นและติดตามได้ด้วยตัวบ่งชี้ความดันต่าง ส่วน Parker แนะนำให้ระบายกระบอกกรองเป็นประจำหรือใช้ชุดระบายอัตโนมัติในตำแหน่งที่เข้าถึงด้วยมือยาก (Festo; Parker เข้าถึงปี 2026) การบำรุงรักษาควรรวมสัญญาณสภาพกับกำหนดเวลาและขีดจำกัดการใช้งานของผู้ผลิต
ใช้ความดันต่างระบุการอุดตัน แต่อย่าใช้เป็นเกณฑ์เปลี่ยนเพียงอย่างเดียว สารกรองโคอะเลสซิงอาจปนเปื้อนจากเคมีของน้ำมัน สารดูดซับอาจหมดสภาพ กระบอกกรองอาจแตกร้าว ชุดระบายอาจติด และไส้กรองอาจเสื่อมตามอายุแม้ความดันตกไม่มาก ปฏิบัติตามอายุใช้งานและข้อกำหนดตรวจสอบของไส้กรอง
ทดสอบชุดระบายอัตโนมัติแทนการสันนิษฐานว่าทำงาน หากติดปิดจะพาของเหลวไปปลายทาง หากติดเปิดจะสิ้นเปลืองลมอัดและอาจลดความดันระบบ จัดการน้ำควบแน่นตามข้อกำหนดสิ่งแวดล้อม โดยเฉพาะเมื่อมีน้ำมันคอมเพรสเซอร์
การบำรุงรักษาเครื่องทำลมแห้งต้องตรวจมากกว่า “เครื่องกำลังทำงาน” ตรวจจุดน้ำค้างภายใต้ความดัน ณ ภาระที่เป็นตัวแทน อุณหภูมิขาเข้า สมรรถนะการไล่ลมหรือการทำความเย็น สภาพไส้กรองขั้นต้น การทำงานของชุดระบาย และสัญญาณเตือน สำหรับเครื่องแบบดูดซับ ให้ตรวจฝุ่นสารดูดความชื้นที่ไส้กรองขั้นปลาย
บำรุงรักษาวาล์วตามคำแนะนำการบริการ ก่อนถอดให้ตัดแยกพลังงาน ระบายความดันสะสม และป้องกันเครื่องจักรเคลื่อนที่โดยไม่คาดคิด ใช้วิธีทำความสะอาดที่เข้ากันได้และไม่ทิ้งคราบ พร้อมซีลทดแทนที่ได้รับอนุมัติ ห้ามใช้เครื่องมือขัดกับรูกระบอกสปูลหรือบ่าวาล์ว ดูการจัดวางกลุ่มวาล์วและการตัดแยกเพื่อซ่อมได้จากคู่มือวงจรนิวแมติกแบบโมดูลาร์
บันทึกที่ใช้งานได้ควรมี:
- รุ่นไส้กรองและเหตุผลการเปลี่ยน
- ความดันต่างเมื่อสะอาดและเมื่อรับภาระ
- การตรวจชุดระบายและสภาพของที่ระบายออก
- แนวโน้มจุดน้ำค้างภายใต้ความดันของเครื่องทำลมแห้ง
- ผลอนุภาคและน้ำมัน ณ ตำแหน่งที่ระบุ
- อาการวาล์วเสียและสิ่งที่พบจากการถอด
- การเปลี่ยนแปลงท่อหรือคอมเพรสเซอร์
- มาตรการแก้ไขและการตรวจยืนยันหลังซ่อม
ตัวชี้วัดการบำรุงรักษาที่มีประโยชน์ที่สุดไม่ใช่ “เปลี่ยนไส้กรองตามกำหนด” แต่คือคุณภาพลมที่วาล์วยังอยู่ภายในขีดจำกัดอนุภาค น้ำ และน้ำมันที่ระบุ ขณะยังรักษาความดันและอัตราการไหลเพียงพอให้เปลี่ยนตำแหน่งได้อย่างเชื่อถือได้หรือไม่
คำถามที่พบบ่อยเกี่ยวกับการป้องกันการปนเปื้อนในวาล์วควบคุมนิวแมติก
ตาราง ISO 8573 ของ CAGI ระบุจุดน้ำค้างภายใต้ความดัน +3°C เป็นน้ำชั้น 4 และ −40°C เป็นน้ำชั้น 2 จึงต้องตรวจตัวเลขหลักกลางก่อนกำหนดเครื่องทำลมแห้ง (คู่มือความบริสุทธิ์ CAGI, 2026) คำตอบต่อไปนี้แยกเรื่องการกรอง การทำลมแห้ง การเก็บตัวอย่าง และการบำรุงรักษา
วาล์วควบคุมนิวแมติกควรใช้ชั้นคุณภาพ ISO 8573-1 ใด
ใช้ชั้นคุณภาพที่ผู้ผลิตวาล์วและกระบวนการกำหนด ไม่มีชั้นเดียวที่ใช้ได้กับวาล์วควบคุมทุกชนิด ระบุอนุภาค น้ำ และน้ำมันแยกกัน พร้อมจุดวัด และเพิ่มข้อกำหนดกระบวนการที่เข้มงวดขึ้นสำหรับอุณหภูมิต่ำ งานพ่นสี การสัมผัสอาหาร เครื่องมือวิเคราะห์ หรือการสัมผัสผลิตภัณฑ์ตามความจำเป็น
ไส้กรอง 5 μm ทำให้ลมอัดแห้งได้หรือไม่
ไม่ได้ ไส้กรองอนุภาค 5 μm ดักจับอนุภาคของแข็งตามพิกัด และอาจแยกของเหลวปริมาณมากบางส่วนตามโครงสร้าง แต่ไม่กำจัดไอน้ำหรือกำหนดจุดน้ำค้างภายใต้ความดัน ใช้เครื่องทำลมแห้งที่เหมาะสมเพื่อกำจัดไอ และใช้เครื่องแยกหรือขั้นโคอะเลสซิงสำหรับของเหลวและละอองที่ถูกพาไป
คอมเพรสเซอร์แบบไร้น้ำมันขจัดการปนเปื้อนในวาล์วได้ทั้งหมดหรือไม่
ไม่ได้ การอัดแบบไร้น้ำมันลดน้ำมันที่เติมจากห้องอัด แต่อากาศขาเข้าอาจยังมีไอน้ำมัน อนุภาค ความชื้น และจุลินทรีย์ ท่อปลายทางยังอาจเพิ่มสนิม ตะกรัน เศษซีล และสิ่งสกปรกจากงานบำรุงรักษา จึงต้องเลือกอุปกรณ์ปรับปรุงให้ตรงกับความบริสุทธิ์ ณ จุดใช้งาน
ควรเปลี่ยนไส้กรองเฉพาะเมื่อความดันต่างเพิ่มขึ้นหรือไม่
ไม่ควร ความดันต่างเป็นตัวบ่งชี้การอุดตันที่สำคัญ แต่อายุไส้กรอง การปนเปื้อนน้ำมัน ความจุการดูดซับ สภาพกระบอกกรอง ขีดจำกัดการบำรุงรักษาของผู้ผลิต และผลทดสอบคุณภาพลมอาจทำให้ต้องเปลี่ยนก่อน ใช้ข้อมูลสภาพร่วมกับคำแนะนำผู้ผลิตและความเสี่ยงของงาน
จะยืนยันได้อย่างไรว่าการปนเปื้อนทำให้วาล์วขัดข้อง
บันทึกอาการ ความดัน สัญญาณไพลอต แรงดันไฟฟ้า และจังหวะเวลาก่อนถอด ถ่ายภาพและเก็บคราบไว้ ตรวจวาล์วกับไส้กรองใกล้เคียง และเปรียบเทียบตัวอย่างต้นทางกับจุดใช้งาน ยืนยันอนุภาค น้ำ น้ำมัน หรือความไม่เข้ากันของวัสดุก่อนเปลี่ยนระบบปรับปรุงคุณภาพ
รายการตรวจสอบขั้นสุดท้ายเพื่อป้องกันการปนเปื้อน
SMC และ Parker ต่างกำหนดการกรอง 5 μm ใกล้วาล์วสำหรับวาล์วควบคุมทิศทางบางตระกูล ขณะที่ Festo จัดทำเอกสารผลิตภัณฑ์อื่นที่ใช้ 40 μm หรือชั้น ISO 8573 เช่น [7:4:-] (SMC; Parker; Festo เข้าถึงปี 2026) เริ่มจากข้อกำหนดของอุปกรณ์ที่แน่นอนเสมอ
- บันทึกชั้น ISO 8573 ที่ต้องการสำหรับอนุภาค น้ำ และน้ำมันแยกกัน
- กำหนดตำแหน่งวัดและสภาวะการทำงาน
- กำจัดของเหลวปริมาณมากก่อนการกรองละเอียดหรือเครื่องทำลมแห้ง
- เลือกเครื่องทำลมแห้งตามจุดน้ำค้างภายใต้ความดันที่ต้องการในสภาวะเลวร้ายที่สุด
- กำหนดหน้าที่ต่างกันให้ขั้นอนุภาค โคอะเลสซิง และดูดซับ
- เลือกขนาดไส้กรองและเครื่องทำลมแห้งจากข้อมูลอัตราการไหลสูงสุดที่แก้ไขแล้ว
- ให้การกรอง ณ จุดใช้งานตรงตามคู่มือวาล์ว
- ยืนยันนโยบายการหล่อลื่นและความเข้ากันได้ของซีล
- ทบทวนจุดต่ำ ชุดระบาย ปลายท่อตัน และท่อกัดกร่อนในระบบจ่ายลม
- จัดจุดเก็บตัวอย่างก่อนและหลังขั้นปรับปรุงสำคัญ
- เก็บวาล์วที่เสียไว้สำหรับการถอดตรวจตามหลักฐาน
- ติดตามแนวโน้มความดันต่าง จุดน้ำค้าง สภาพชุดระบาย และผลทดสอบ
- ตรวจยืนยันคุณภาพลมหลังบำรุงรักษาและดัดแปลง
ลมสะอาดสำหรับวาล์วคือสภาวะระบบที่วัดได้ ไม่ใช่ข้อความบนฉลากไส้กรอง กำหนดข้อกำหนด สร้างลำดับอุปกรณ์ที่เหมาะสม เก็บตัวอย่าง ณ จุดใช้งาน และใช้หลักฐานจากความเสียหายตัดสินว่าต้องเปลี่ยนสิ่งใด
แหล่งข้อมูล
- ISO, “ISO 8573-1:2010 ลมอัด — ส่วนที่ 1: สิ่งปนเปื้อนและชั้นความบริสุทธิ์”
- สถาบันอากาศอัดและก๊าซ (CAGI), “คู่มือความบริสุทธิ์ของลมอัด”, 2026
- สถาบันอากาศอัดและก๊าซ (CAGI), “คู่มือการปรับปรุงคุณภาพลมอัด”, 2017
- SMC, “ข้อควรระวังสำหรับโซลินอยด์วาล์ว 5 พอร์ต ซีรีส์ SY”
- Parker Hannifin, “คำแนะนำการติดตั้งและบริการวาล์ว Isys ISO”
- Parker Hannifin, “คำแนะนำการติดตั้งและบริการวาล์วระบายเพื่อความปลอดภัย P33”
- Festo, “ชุดปรับปรุงคุณภาพลมทำงานอย่างไร”
