공압 실린더의 엔드 캡 설계는 네 가지 방식으로 강도에 영향을 줍니다. 압력 용기를 닫고, 배럴과 실을 제 위치에 유지하며, 포트와 쿠션 하드웨어를 지지하고, 선택된 장착 인터페이스를 제공합니다. 그러나 커버가 단독으로 작동하는 것은 아닙니다. 고정은 타이 로드 또는 프로파일 나사에 의존합니다. 실, 패스너, 기계 프레임, 로드 연결부와 외부 가이드가 하중 경로를 완성합니다.
이 경계가 두 가지 흔한 오류를 막습니다. 표준화된 볼트 패턴이 구조 용량이 동일하다는 뜻은 아닙니다. 또한 더 두꺼워 보이는 커버라고 해서 설치된 실린더가 정렬 불량이나 측면 하중을 견딜 수 있다는 뜻도 아닙니다. 엔지니어에게는 구성된 실린더 데이터, 기계의 하중 형상, 실제 검사 증거가 필요합니다. 최종 판단은 직접 확인한 증거로 내려야 합니다.
핵심 요점
- ISO 15552는 최대 10 bar에서 32-320 mm 탈착식 장착 실린더의 치수를 다루지만, 엔드 캡 강도를 표준화하지는 않습니다.
- 압력 하중, 배럴 고정, 기계 장착 하중은 각각 별도로 확인해야 합니다.
- 교체품은 구성 도면, 제조업체 한계값, 설치 측정값, 초도품 시험을 바탕으로 승인하십시오.
발행인 정보와 기술 수정 요청 경로는 회사 소개와 문의하기에서 확인할 수 있습니다.
공압 실린더 엔드 캡이 감당해야 하는 하중은 무엇인가?
ISO 15552는 최대 정격 압력 1,000 kPa 또는 10 bar에서 보어 32-320 mm의 탈착식 장착 실린더를 다룹니다. 하지만 공개된 적용 범위는 치수 호환성에 관한 것입니다(ISO 15552:2018, 2025년 확인). 따라서 엔드 캡의 하중 용량은 구성된 제품 설계와 애플리케이션 검토에서 확인해야 합니다.
엔드 캡은 한 챔버의 끝을 닫습니다. 내부 압력은 보어 면적에 작용해 축 방향 분리력을 만들며, 완전한 실린더 구조가 이를 유지해야 합니다. 타이 로드 설계에서는 두 커버가 로드, 너트 또는 나사산, 배럴, 정적 실과 함께 작동합니다. 프로파일 실린더는 배럴 형상과 엔드 커버 패스너를 통해 동일한 반력을 전달합니다.
클램핑된 조립체를 재조립할 때는 별도의 타이 로드 프리로드 및 토크 가이드를 참조하십시오. 이 글에서는 조임값을 다루지 않습니다.
이상적인 압력력은 다음 관계로 계산됩니다.
이 식에서 는 뉴턴 단위의 압력력이고 는 파스칼 단위의 게이지 압력입니다. 단위를 일관되게 사용해야 숨은 오류를 막을 수 있습니다. 가압 면적 는 제곱미터, 보어 직경 는 미터 단위로 입력합니다. Festo도 사용 가능한 출력을 추정하기 전에 작동 압력과 면적으로 피스톤 힘을 계산한 뒤 마찰을 차감합니다(Festo 일반 작동 조건, 2026).
예를 들어 100 mm 보어에 6 bar를 적용하면 이상적인 압력력은 약 4.71 kN입니다. 이 값은 축 방향 압력 반력 하나를 나타낼 뿐입니다. 엔드 커버, 장착 귀, 플랜지, 풋 브래킷, 피벗 핀, 패스너, 쿠션 부품 또는 주변 기계 구조의 정격을 의미하지는 않습니다.
보어 면적은 직경의 제곱에 비례해 증가하므로 압력으로 인한 분리력은 보어 직경보다 훨씬 빠르게 커집니다. 결과는 비선형입니다. 동일한 압력에서 32 mm에서 100 mm로 키우면 이상적인 압력력은 약 9.77배가 됩니다. 따라서 벽 두께나 나사산 수를 일률적으로 제시한 표는 안전하지 않습니다. 형상, 재료, 연결 구조, 국부 응력, 내압 시험 및 제조 관리가 모두 중요합니다.
압력은 첫 번째 하중군일 뿐입니다. 엔드 장착 플랜지는 작동 반력을 프레임으로 전달합니다. 풋 및 측면 장착은 편심 모멘트를 만들 수 있습니다. 클레비스와 트러니언은 각도 운동을 허용하면서 핀 반력을 지지합니다. 그 밖에도 호스 힘, 배관 변형, 쿠션 충격, 하드 스톱 하중, 정렬 불량, 지지되지 않은 페이로드가 영향을 줍니다. 이 중 어느 것도 압력력 방정식에는 나타나지 않습니다. 완전한 자유물체도에는 이러한 외부 반력과 기계 구조가 이를 어디에서 받는지 표시해야 합니다. 하드웨어를 선정하기 전에 최악의 스트로크 위치에서 각 반력을 그리고 지지 축에서 떨어진 오프셋도 포함하십시오.
실린더 추력과 횡하중 및 오프셋을 구분해 확인하려면 선형 액추에이터 측면 하중 가이드를 검토하십시오.

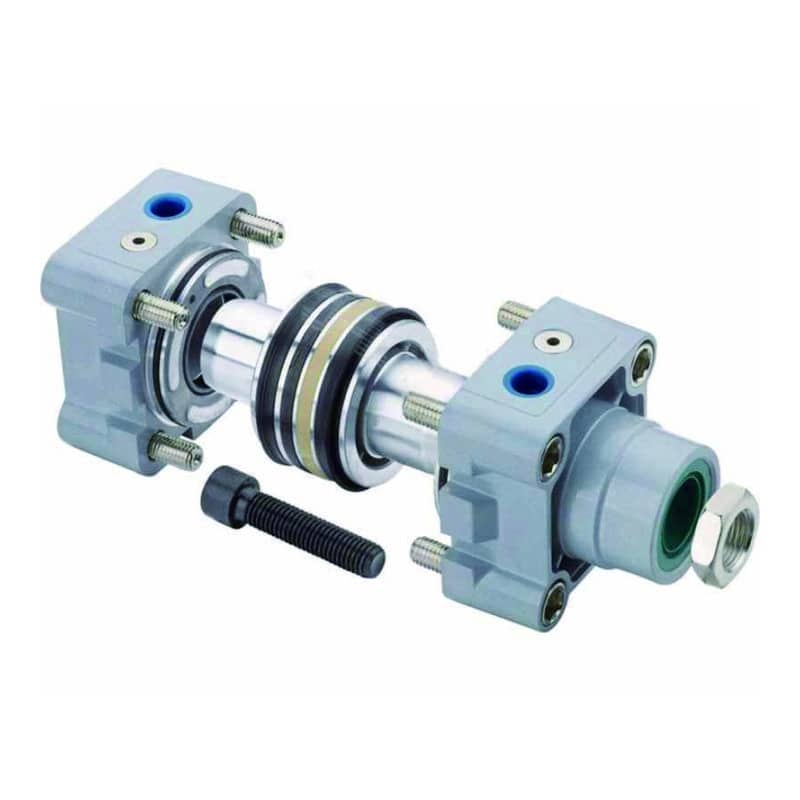

엔드 캡은 배럴과 어떻게 결합해 압력을 유지하는가?
Parker의 P1F ISO 15552 제품군은 알루미늄 엔드 커버를 사용합니다. 보어 크기는 32-125 mm이며, 사용 가능한 스트로크는 5-2,000 mm, 작동 압력은 1-10 bar입니다(Parker P1F 카탈로그, 2025). 이러한 제품 정보만으로 커버 재료, 벽 두께 또는 패스너 물림 길이에 관한 보편적인 설계법을 만들 수는 없습니다.
압력 경계는 압축 공기를 가두는 부품과 인터페이스 전체를 의미합니다. 첫 번째 기포가 어디에서 나오는지 추적하십시오. 엔드 커버 주변의 경계에는 일반적으로 배럴과 캡의 실링 면 및 정적 실이 포함됩니다. 위치 결정 형상, 고정 패스너, 포트 나사산, 쿠션 통로, 조정 하드웨어가 이를 완성합니다. 주조 또는 가공된 커버가 손상되지 않았더라도 한 인터페이스에서 누설이 발생할 수 있습니다.
일반적인 구조 제품군은 고정을 서로 다르게 분산합니다.
포장, 센서 슬롯, 청정도, 레트로핏 및 정비 경로 사이의 트레이드오프는 프로파일 실린더와 타이 로드 실린더 비교를 참조하십시오. 아래 표는 엔드 커버 고정과 검사 증거에 집중합니다.
| 실린더 구조 | 엔드 커버 고정 방식 | 확인해야 할 사항 |
|---|---|---|
| 외부 타이 로드 | 로드가 두 커버를 배럴과 정적 실에 맞대어 클램핑합니다 | 타이 로드 상태, 지정 조임 방법, 실링 면, 배럴 안착, 커버 정렬 |
| 엔드 커버 나사가 있는 프로파일 배럴 | 패스너가 각 커버를 프로파일의 보강 형상에 연결합니다 | 올바른 나사 등급과 길이, 나사산 상태, 토크 순서, 프로파일 손상, 커버 위치 |
| 원통형 본체 또는 컴팩트 구조 | 나사산, 관통 볼트, 크림핑, 롤링 또는 독자적인 고정 방식을 사용할 수 있습니다 | 제조업체의 정비 가능 여부, 정격 압력, 승인된 수리 방법, 교체 호환성 |
| 통합 매니폴드 또는 밸브 커버 | 엔드 커버가 공압 통로 또는 제어 하드웨어도 지지합니다 | 포트 실링, 밸브 호환성, 국부 응력, 접근성, 오염 관리 |
겉모습만 보고 정비 가능 여부를 판단하지 마십시오. 탈착식으로 보여도 공장용 치구와 관리된 조임 순서가 필요할 수 있습니다. 어떤 제품은 새 정적 실을 요구하고, 어떤 제품은 현장 정비가 불가능합니다. 반대로 수리 가능한 타이 로드 설계도 정확한 부품 목록과 조립 지침이 필요합니다. 커버, 배럴 시트, 나사산 또는 위치 결정 형상이 손상된 경우 수리와 교체 판단 프레임워크를 참조하십시오. 포트와 쿠션 조절기도 별도로 확인해야 합니다. 드릴 가공 통로가 국부 단면을 끊고 새로운 실링 인터페이스를 만들기 때문입니다. 공급업체는 그 위치, 주변 재료, 나사산 형식, 표면 마감, 실 종류 및 내압 시험을 관리합니다. 승인된 설계 검토 없이 더 큰 포트를 추가하거나 손상된 쿠션 보어를 재가공하면 압력 경계가 바뀝니다.
외관은 오판을 낳습니다.
엔드 커버 주변의 외부 누설만으로는 고장 난 부품을 특정할 수 없습니다. 영역을 청소하고 승인된 누설 검출 방법으로 첫 번째 기포 경로를 찾은 다음, 튜브와 커버 사이의 정적 실, 포트 피팅, 쿠션 나사, 센서 또는 밸브 인터페이스, 손상된 커버를 구분하십시오. 경로를 찾기 전에 엔드 캡을 교체하면 유용한 증거가 사라질 수 있습니다.
장착 방식이 하중 경로를 결정한다
ISO 21287은 보어 20-100 mm의 컴팩트 실린더를 다룹니다. 이 범위에서 32-100 mm 실린더는 ISO 15552 엔드 커버 장착을 사용할 수 있습니다(ISO 21287:2004, 2023년 확인). 이러한 호환성이 동일한 장착 정격을 보장하는 것은 아닙니다. 재료와 패스너가 다를 수 있고 허용 모멘트도 다를 수 있습니다. 호환성은 여전히 조건부입니다.
장착 하중 경로란 실린더의 반력이 부착부와 패스너를 거쳐 기계 프레임으로 전달되는 경로입니다. 후방 플랜지는 힘을 압력 중심선 가까이에 유지할 수 있습니다. 풋은 그 축보다 아래에 위치하고, 후방 클레비스 핀은 베어링 반력을 만듭니다. 따라서 동일한 축 방향 작동력도 커버와 브래킷에 전혀 다른 국부 응력을 만들 수 있습니다.
| 장착 제품군 | 의도된 운동 관계 | 엔드 캡 또는 프레임의 우려 사항 | 설치 확인 |
|---|---|---|---|
| 전방 또는 후방 플랜지 | 고정식 직선 운동 | 플랜지 굽힘, 볼트 인장/전단, 평탄도, 파일럿 위치 | 하중 경로를 실린더 축 가까이에 두고 전체 면이 안착하는지 확인하십시오 |
| 풋 또는 측면 장착 | 오프셋 장착면을 가진 고정 본체 | 편심 모멘트, 미끄럼, 프레임 굽힘, 열적 구속 | 제조업체의 위치 결정 방법을 사용하고 하중이 걸릴 때 지지대가 비틀리지 않는지 확인하십시오 |
| 후방 클레비스 또는 구면 피벗 | 실린더가 원호를 따라 회전 | 핀 베어링, 러그 굽힘, 핀 축 정렬, 각도 여유 | 본체와 로드 끝단 피벗 축을 전체 운동 범위에서 평행하고 걸림 없이 유지하십시오 |
| 트러니언 | 실린더가 측면 핀을 중심으로 피벗 | 핀 굽힘, 베어링 블록 정렬, 숄더 간격 | 두 트러니언을 동축으로, 숄더 가까이에서 지지하십시오 |
| 직접 엔드면 나사산 | 컴팩트 고정 장착 | 나사산 물림, 면 평탄도, 나사 길이, 국부 변형 | 문서화된 구멍, 패스너 등급, 토크 및 장착면만 사용하십시오 |
Parker는 일부 실린더 장착에 최소 스트로크 또는 압력 디레이팅과 같은 제한이 있으며 선택한 카탈로그를 검토해야 한다고 설명합니다(Parker 실린더 안전 가이드, 2026년 확인). 볼트 패턴은 정격 하중이 아니라 인터페이스로 취급하십시오.
결합 구조물은 기계 설계자가 책임져야 합니다. 먼저 브래킷 두께와 용접 위치를 확인하십시오. 그런 다음 볼트 프리로드, 지정된 전단 키 또는 다월, 피벗 핀의 베어링 길이, 조임 접근성을 검증하십시오. 단단한 브래킷이라도 피벗 메커니즘을 구속하거나 실린더 중심선을 가이드된 하중에서 벗어나게 배치하면 올바르지 않습니다.
여러 구성을 사용하는 기계라면 모든 액세서리의 부착 위치를 문서화하십시오. 전방 캡, 후방 캡, 프로파일 및 별도 브래킷은 서로 교환 가능한 기준면이 아닙니다. 호환성은 조건부입니다. Festo의 DSBC 매트릭스는 베어링 또는 엔드 캡용 풋 장착을 식별하고 옵션 제한을 기록합니다(Festo DSBC 카탈로그, 2023). 하나의 본체가 여러 출시 변형을 지원할 때는 다중 장착 액추에이터 인터페이스 방법을 사용하십시오.
브래킷 구멍은 맞는데 조이면 로드가 옆으로 당겨진다면 어떻게 해야 합니까? 멈추십시오. 설치 상태에 정렬 불량이 저장되고 있는 것입니다. 장착 및 정렬 승인 가이드는 엔드 캡을 정렬 보정 부품으로 취급하지 않고 기준면 선정과 하중 상태 점검을 다룹니다.
어떤 엔드 캡 재료와 세부 형상이 가장 중요한가?
Parker의 P1F 카탈로그는 표준 32-125 mm ISO 15552 제품군에 아연 도금 강철 엔드 커버 나사와 알루미늄 엔드 커버를 지정하며, 내식성 옵션에서는 재료 또는 표면 처리가 달라집니다(Parker P1F 카탈로그, 2025). 따라서 재료 선택은 일반적인 알루미늄 대 강철 비교가 아니라 구성에 따라 결정해야 합니다.
엔드 캡 설계는 재료, 형상, 인터페이스, 제조 공정 및 승인 증거를 관리된 방식으로 조합한 것입니다. 도면에는 합금과 재질 상태를 명시해야 합니다. 코팅과 적용 규격도 필요합니다. “알루미늄”이라는 표현만으로는 항복 강도, 열처리, 기공 관리 및 내식성을 알 수 없고, “강철”만으로는 등급, 경도, 도금 및 수소 취성 관리 여부를 알 수 없습니다.
형상은 자료표의 재료값만큼 중요하므로 전체 형상 요소를 검토하십시오.
- 장착 러그, 플랜지, 포트 및 쿠션 보스 주변의 전이 반경과 설계 변경 후에도 그 반경을 일관되게 재현하는 데 필요한 공구 접근성
- 압력 캐비티와 외부 장착면 사이의 급격한 단면 변화, 특히 국부 보스가 더 얇은 벽과 만나는 부위
- 실링 홈 치수, 리드인, 모서리 상태 및 지정 표면 마감
- 나사산 형식과 유효 물림 길이, 모서리까지의 거리, 인서트, 패스너 안착, 나사 머리에 측면 하중을 주지 않고 관리된 방식으로 조일 수 있는 접근성
- 볼트가 의도하지 않은 다월이 되지 않도록 하는 위치 결정 파일럿과 베어링 면
- 워시다운 환경의 배수
- 코팅 피복 범위와 갈바닉 재료 조합, 모재가 노출되는 손상 포함
- 조립 후 배럴 위치, 베어링 정렬, 포트 위치 및 장착 형상을 함께 제어하는 가공 기준면
보편적으로 가장 좋은 벽 두께, 나사산 수 또는 안전율은 존재하지 않습니다. 승인은 압력과 보어에서 시작합니다. 다음은 구조와 재료 허용값입니다. 최종 판단은 적용 조건이 내립니다. 국부 응력과 피로 운전도 추가 제약 조건입니다. 제조 공정, 내압 시험 요구사항 및 고장 결과도 중요합니다. 유한요소해석은 하중과 접촉 조건을 정의한 뒤에만 검토를 뒷받침할 수 있습니다. 재료 데이터, 메쉬 품질 및 승인 기준도 명확해야 합니다. 색이 화려한 응력 그림만으로는 아무것도 입증할 수 없습니다. 제조 증거는 위험도에 맞아야 하며, 재료 인증서만으로는 부족합니다. 적절한 계획에는 주조 또는 단조 관리, 치수 검사, 나사 게이지, 표면 마감 검사, 코팅 검증, 압력 또는 누설 시험이 포함될 수 있습니다. 패스너 추적성과 관리된 조립 기록이 제작 이력을 완성합니다.
ISO 10099는 복동 단로드 공압 실린더의 최종 검사 및 승인 기준을 제공하지만, 실제 출하 기록은 여전히 공급업체의 구성별 절차로 정해집니다(ISO 10099:2001, 2023년 확인).
형상 검토는 선택 사항이 아닙니다.
가혹한 환경에서는 검토 범위가 넓어집니다. 워시다운, 화학물질, 연마성 먼지 및 용접 스패터는 서로 다른 인터페이스를 공격할 수 있습니다. 커버 재료는 전체 패키지의 한 요소일 뿐입니다. 실과 로드 표면에도 호환되는 정격이 필요하며, 패스너, 피팅, 센서, 윤활제, 벨로즈 및 배수 설비도 마찬가지입니다.
엔지니어는 엔드 캡을 어떻게 검사하고, 수정하고, 사양화해야 하는가?
Parker는 정렬 불량이 로드 글랜드 또는 보어 마모를 증가시키므로 피스톤 로드를 완전 전진과 완전 후퇴의 2개 위치에서 정렬 검사해야 한다고 요구합니다(Parker 실린더 안전 가이드, 2026년 확인). 분리하기 전에 설치된 하중 경로를 검사하십시오. 벤치에서 균열을 확인하는 것만으로는 조립 변형을 발견할 수 없습니다.
실제 작업에 들어가기 전에는 기계의 승인된 에너지 제어 절차를 사용하십시오. 움직이거나 매달린 모든 하중을 고정하십시오. 다른 에너지원과 함께 공압 에너지를 차단하고 잔류 압력을 방출한 뒤 안전 상태를 확인하십시오. ISO 4414는 기계 공압 시스템의 설계, 제작, 설치, 조정, 유지보수 및 신뢰성 있는 운전에 걸쳐 안전 원칙을 적용합니다(ISO 4414:2010, 2021년 확인).
그다음 증거를 보존하십시오.
- 작동 상태를 기록하십시오. 운동 중 압력, 스트로크 위치, 방향, 페이로드 및 속도를 기록하십시오. 사이클 속도, 쿠션 설정, 온도, 증상이 나타나는 정확한 순간도 추가하십시오. 마지막으로 정상 작동했던 기록이 있으면 보존하십시오.
- 세척 전에 촬영하십시오. 균열 방향, 흔적, 브래킷 간격 및 설치된 실린더의 기준 방향을 촬영하십시오.
- 누설 또는 움직임의 위치를 찾으십시오. 포트 누설과 쿠션 조절기, 배럴-커버 접합부, 로드 실 및 내부 바이패스를 구분하십시오. 피팅을 건드리기 전에 승인된 검출 방법을 적용하십시오. 하중이 걸릴 때 움직이는 모든 인터페이스를 표시하십시오. 압력을 제거하면 돌아오는 와셔나 브래킷도 포함합니다.
- 스트로크 전체에서 정렬을 확인하십시오. 후퇴, 중간 스트로크 및 전진 위치를 비교하십시오. 허용되는 경우 대표 하중을 걸고 반복하십시오.
- 모든 결합 인터페이스를 검사하십시오. 먼저 커버와 배럴 시트를 확인하십시오. 그런 다음 정적 실 홈, 나사산, 패스너, 파일럿, 플랜지 면, 피벗 핀 및 부싱을 검사하십시오. 브래킷 평탄도와 프레임 손상은 눈대중이 아니라 정확한 정비 한계값과 비교해 측정하십시오.
- 증거에 따라 수리 범위를 정하십시오. 실 키트로는 벗겨진 나사산, 변형된 위치 결정 형상, 균열 난 러그, 손상된 배럴 시트 또는 수정되지 않은 정렬 불량을 복구할 수 없습니다.
- 단계적으로 시운전하십시오. 전체 운전을 적용하기 전에 조립 상태와 자유로운 움직임을 확인하십시오. 승인된 절차가 허용하는 경우 에너지를 낮춘 상태에서 누설, 정렬 및 패스너 관리를 확인하십시오. 생산에 투입하기 전에 쿠션, 센서 및 하중 상태 성능 승인을 마치십시오.
| 증거 | 가능한 원인 분기 | 다음 확인 |
|---|---|---|
| 러그 반경 또는 볼트 구멍에서 균열이 시작됨 | 편심 장착 하중, 불량한 안착, 느슨한 패스너, 국부 결함 | 균열 시작점, 브래킷 평탄도, 하중 방향, 볼트 프리로드, 재료 기록 |
| 한 지점에서 정적 실 누설이 발생함 | 손상된 실, 홈 결함, 커버 기울어짐, 배럴 시트 손상 | 실 상태, 홈 치수, 패스너 순서, 배럴 안착 |
| 장착 볼트가 반복해서 풀림 | 접합부 미끄럼, 부족한 프리로드, 진동, 프레임 변형 | 패스너 사양, 결합면, 위치 결정 방법, 동적 움직임 |
| 포트 나사산이 손상됨 | 배관 변형, 잘못된 나사산, 과도한 조임, 반복적인 피팅 작업 | 나사산 종류, 피팅 물림, 호스 지지, 커버 교체 기준 |
| 장착 볼트를 조인 후 구속이 발생함 | 정렬 불량 또는 변형된 장착면 | 조임 전후의 인디케이터 움직임, 가이드 기준면, 심 조정 방법 |
| 쿠션 나사 또는 보스가 손상됨 | 스트로크 끝단 에너지, 잘못된 조정, 충격, 승인되지 않은 수리 | 이동 질량, 속도, 쿠션 용량, 하드 스톱 위치, 교체 지침 |
경험상 가장 가치 있는 증거는 간단한 조임 전후 점검인 경우가 많습니다. 엔드 캡 장착 볼트가 토크에 도달할 때 로드 위치, 초기 구동 저항 또는 브래킷 간격이 달라진다면, 접합부가 변형 없이 안착하는 대신 실린더를 기계 쪽으로 끌어당기고 있다는 뜻입니다. 다른 커버나 실 키트를 장착하기 전에 그 형상을 바로잡으십시오.
교체품 또는 RFQ에는 전체 실린더 코드, 보어, 스트로크, 작동 압력 범위, 장착 및 액세서리 코드, 로드 엔드 조인트, 방향, 가이드 구성, 페이로드와 무게중심, 속도, 사이클 속도, 쿠션, 환경, 공기 품질, 포트 및 나사산 표준, 고장 사진, 측정된 손상, 해당 인수 시험을 제공하십시오. ISO 15552 호환성 체크리스트는 표준 외형 일치가 첫 번째 승인 단계일 뿐인 이유를 설명합니다.
공압 실린더 엔드 캡 FAQ
ISO 15552는 10 bar 치수 계열에 속하는 32-320 mm 탈착식 장착 실린더를 다룹니다. ISO 4414는 설계, 설치 및 유지보수 전반의 공압 시스템 안전을 다룹니다. 어느 문서도 보편적인 엔드 캡 벽 두께, 나사산 수, 안전율, 장착 강도 또는 수명 배수를 제시하지 않습니다. 구성된 제품 데이터와 기계 수준의 증거를 사용하십시오. 증거는 구성별로 유지되어야 합니다.
구성에 근거한 증거가 판단을 좌우합니다.
ISO 15552는 공압 실린더 엔드 캡 강도를 정의합니까?
아니요. ISO 15552는 최대 정격 압력 10 bar에서 32-320 mm 보어의 호환성에 필요한 치수를 정의합니다. 적용 범위에는 기본 형상, 장착부 및 액세서리가 포함됩니다. 이 문서는 규격을 준수하는 모든 실린더에 대해 하나의 허용 엔드 캡 응력, 장착 하중, 벽 두께 또는 피로 수명을 제시하지 않습니다. 해당 한계값은 구성된 제품과 공급업체에서 확인해야 합니다(ISO, 2025년 확인).
균열이 생긴 실린더 엔드 캡만 교체할 수 있습니까?
제조업체가 수리를 허용하고 측정 검사를 통해 전체 결합 구조가 정상임을 확인한 경우에만 가능합니다. 배럴 시트, 패스너, 나사산, 위치 결정 형상, 로드 정렬 및 장착부가 각각 사용 가능한 상태로 남아 있어야 합니다. ISO 4414는 유지보수 안전을 다루지만 특정 부품 수리를 승인하지는 않습니다. 먼저 원인을 바로잡은 다음 지정된 조립 및 승인 시험을 완료하십시오(ISO, 2021년 확인).
강철 엔드 캡이 알루미늄 엔드 캡보다 항상 강합니까?
아니요. Parker는 1-10 bar 정격의 32-125 mm P1F ISO 15552 실린더에 알루미늄 엔드 커버를 사용합니다. 결과는 형상에 따라 달라집니다. 구조 용량은 고정 방식에도 좌우됩니다. 정확한 합금 상태, 패스너, 국부 응력, 제조 관리 및 시험 증거가 비교를 완성합니다. 일반적인 재료명만으로는 완성된 설계 중 어느 쪽이 더 강한지 판단할 수 없습니다(Parker, 2025).
엔드 캡에 가장 적은 응력을 주는 장착 방식은 무엇입니까?
모든 상황에 가장 좋은 장착 방식은 없습니다. 중심선 플랜지는 축 방향 힘을 직접 전달할 수 있습니다. 클레비스와 트러니언은 각도 운동을 허용하는 반면, 풋 장착은 프레임이 견뎌야 하는 오프셋 반력을 만듭니다. Parker는 일부 구성에 최소 스트로크 또는 압력 디레이팅이 필요하다고 경고합니다. 실제 운동과 힘의 방향에 맞춰 정확한 장착부를 선정하고 정격을 확인하십시오(Parker, 2026년 확인).
엔드 캡 교체 RFQ에는 어떤 데이터를 포함해야 합니까?
전체 실린더 코드를 제공하고 전방 또는 후방 캡을 명시하십시오. 보어, 스트로크, 압력 범위, 장착부, 액세서리, 포트, 쿠션, 로드 연결부, 하중 형상, 속도, 사이클 속도 및 환경을 기록하십시오. 사진과 측정된 손상도 포함하십시오. ISO 15552의 32-320 mm 범위는 치수 인터페이스를 식별하는 데 도움이 되지만, 적합성은 구성 도면과 승인 시험으로 판단합니다(ISO, 2025년 확인).
