拉桿設計與扭矩規格如何決定氣缸壽命?

了解拉桿預緊力、摩擦條件與機型專用扭矩如何影響氣缸壽命,並掌握維修重組的 7 個步驟、洩漏測試與功能驗收重點。

分享
氣缸拉桿設計與扭矩規格指南,涵蓋預緊力、摩擦條件、重組程序與功能驗收

拉桿設計與扭矩規格如何決定氣缸壽命?

拉桿設計與扭矩規格藉由穩定夾持端蓋、缸筒、密封與軸承部位,直接影響氣動氣缸的使用壽命。扭矩是製造商為建立這個接合部而規定的受控安裝輸入,並不是只看缸徑就能選定的通用數值。

實務原則很明確:使用完整的氣缸型號及其現行維修說明。規定的緊固件、潤滑或鎖固狀態、鎖緊位置、順序、工具與驗收測試都必須一致。只要其中一項資料不明,重新鎖緊就等於拿承壓組件做試驗。

重點摘要

  • ISO 15552 規範的是 10 bar 尺寸系列,不是通用拉桿扭矩。
  • 螺紋與承壓面摩擦會消耗大部分輸入,因此扭矩只是預緊力的間接指標。
  • 同一份 AVENTICS 手冊對相同缸徑列出兩個不同扭矩值。
  • 重組後的驗收必須包括洩漏與功能測試。

拉桿實際承受什麼負載?

拉桿抵抗內部壓力施加在端蓋組件上的分離負載,而缸筒、端蓋、密封與緊固件共同構成完整接合部。ISO 15552:2018 涵蓋 1,000 kPa(即 10 bar)的尺寸系列,但並未規定單一拉桿設計或扭矩表(ISO 15552)。

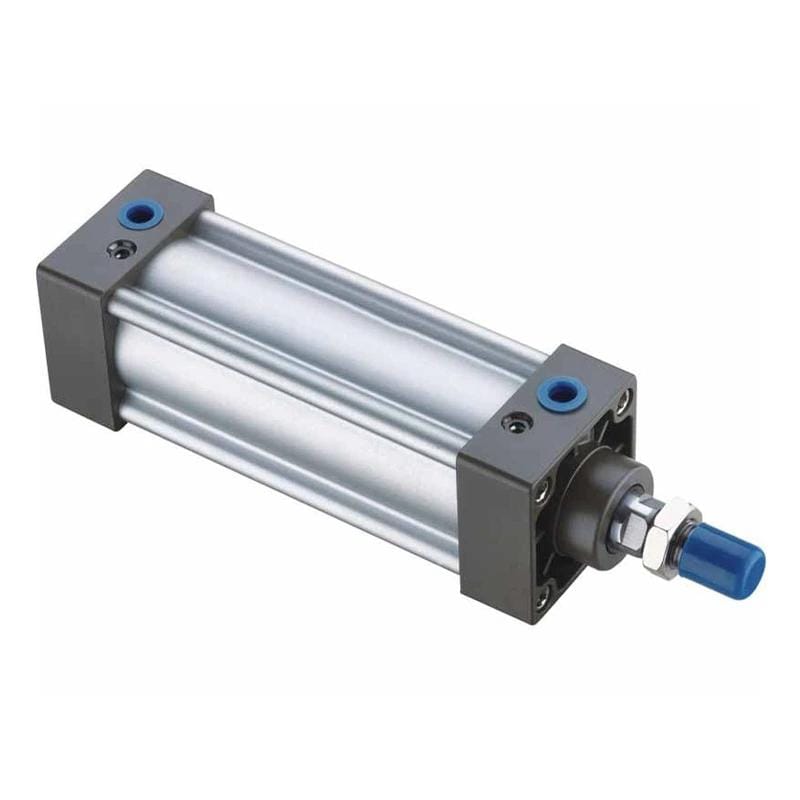

四支外露拉桿將端蓋夾緊在缸筒兩端的拉桿式氣動氣缸

外露拉桿清楚顯示夾持式結構,但接合部的確切尺寸與鎖緊要求仍取決於機型。

作用在圓形端蓋面積上的壓力力,可先用下式概略檢核:

Fsep=PπD24F_{\mathrm{sep}} = P \cdot \frac{\pi D^2}{4}

其中,FsepF_{\mathrm{sep}} 是理想壓力分離力,單位為牛頓;PP 是內部表壓,單位為帕斯卡;DD 是有效受壓直徑,單位為公尺。此式假設受壓面為圓形且壓力穩定,不能用來計算所需拉桿扭矩。

D=0.100 mD = 0.100\ \mathrm{m}P=0.60 MPaP = 0.60\ \mathrm{MPa} 時,理想分離力為 Fsep4.71 kNF_{\mathrm{sep}} \approx 4.71\ \mathrm{kN}。設計審查仍須納入壓力尖峰、緩衝事件、接合部剛性、螺紋幾何、材料極限、製造公差及供應商安全係數。

為什麼不能直接把 4.71 kN 除以四支拉桿?預緊接合部不會只按算術平均分配工作負載。拉桿與受夾持零件的剛性,決定外部負載會增加多少緊固件張力,以及減少多少接合介面的壓縮力。端蓋幾何與局部彎曲也會影響負載分配。

密封壓縮量不一定由拉桿張力直接設定。許多氣缸利用溝槽、台肩、止口或缸筒止擋來界定組裝幾何。正確預緊力能讓這些介面保持就位;除非圖面與手冊明確定義該功能,否則不應把拉桿預緊力描述為可調式密封壓縮控制。

若要比較更廣泛的結構選擇,請參閱型材式與拉桿式氣缸比較。該文著重外廓配置與維修架構;本文則聚焦於核准拉桿接合部的完整性。

為什麼扭矩只是拉桿預緊力的間接指標?

扭矩是安裝輸入,預緊力則是拉桿內形成的拉伸力。NASA RP-1228 顯示,當假設摩擦係數從 0.05 改變到 0.20 時,計算所得扭矩係數會從 0.074 變化到 0.250;因此,在表面狀態不明時,同一扭矩無法產生可預測的單一預緊力(NASA 緊固件設計手冊)。

常用的概略檢核關係式為:

T=KFpreloaddT = K \cdot F_{\mathrm{preload}} \cdot d

其中,TT 是鎖緊扭矩,單位為牛頓公尺;KK 是無因次扭矩係數;FpreloadF_{\mathrm{preload}} 是緊固件預緊力,單位為牛頓;dd 是公稱螺紋直徑,單位為公尺。此關係式有助於理解敏感度,但不能據此假設某個 KK 值,再反推原廠扭矩規格。

NASA 警告,不應盲目採用常見的 K=0.2K = 0.2 假設。螺紋摩擦、螺帽或螺栓頭承壓面摩擦、鍍層、潤滑劑、防鬆扭矩、螺紋損傷、重複使用與表面清潔度,都會改變扭矩傳遞。ISO 16047 對明確界定的螺紋緊固件條件建立扭矩/夾緊力測試方法,而不是把扭矩視為通用材料性質(ISO 16047)。

如果把乾式規格用在剛潤滑過的螺紋上,會發生什麼情況?摩擦損失可能減少,因此相同扳手讀值可能產生更大預緊力。若有腐蝕、污染、螺紋損傷或未計入的自鎖功能,則可能出現相反結果。這正是「清潔螺紋後塗上防卡劑」可能構成設計變更,而不是例行清潔工作的原因。

拉桿預緊力是氣缸加壓前刻意建立的拉伸力。安裝扭矩則是產生並控制這股力的間接方法之一。在圖面、工作指示、檢驗紀錄與失效報告中,必須區分這兩個名詞。

為什麼扭矩值必須取自確切氣缸手冊?

正確數值對應確切機型、緊固件位置與組裝條件。在一份 AVENTICS PRA/TRB 說明中,63 mm 氣缸的 A 位置使用 11 ± 1 N·m,B 位置則使用 19 ± 1.5 N·m,即使兩個數值都列在同一缸徑資料列內(AVENTICS PRA/TRB 維修說明)。

該手冊涵蓋從 32 到 125 mm 的七種缸徑,數值會隨缸徑及指定螺絲或螺帽而變。100 mm 範例的 A 位置使用 32 ± 3 N·m,B 位置使用 40 ± 3 N·m。只抄下「100 mm 氣缸使用 40 N·m」,會遺漏讓數值成立的位置、公差、系列、五金件與組裝說明。

請按以下證據層級選用資料:

  1. 確切且現行的維修說明:系列、缸徑、版本、緊固件位置、順序、扭矩、公差、潤滑劑、螺紋鎖固劑及更換規則。

  2. 組態圖面與物料清單:拉桿或螺絲代碼、螺帽、墊圈、螺紋、材料、鍍層、夾持長度及端蓋介面。

  3. 受控偏差:經工程核准,並有扭矩/夾緊力測試、檢驗及驗收證據支持的程序。

  4. 通用表格:只能用於概略檢核,不能據此放行維修後的承壓組件。

ISO 15552 將 32 至 320 mm 缸徑的基本尺寸、安裝尺寸與附件尺寸標準化,但並未標準化每一種連接口、密封、缸筒、拉桿、端蓋、維修方法或鎖緊值。ISO 15552 互換性指南說明了替換選型的相同界線。

失效跡象:預緊力不足、過大或不均

失效跡象必須按完整接合系統判讀,不能只看扭矩讀值。ISO 16047 在其規定範圍內,對 M3 至 M39 的明確緊固件進行扭矩/夾緊力測試;這進一步說明,判斷預緊力之前,必須先控制螺紋尺寸、五金件、摩擦條件與測試方法(ISO 16047)。

發現項目 可能的接合部原因 需排除的其他原因
端蓋介面洩漏 夾緊力保持不足、就位不均或靜態密封損壞 密封選錯、密封割傷、溝槽髒污、接合面刮傷或接頭鬆脫
微動磨損或拋光狀移動痕跡 夾持介面發生相對移動 外部振動、安裝不良或組裝時受污染
單一螺帽或拉桿鬆動 鎖緊不均、螺紋損傷、嵌入損失或鎖固功能失效 五金件錯誤、衝擊損傷或未經授權的調整
啟動力過高或卡滯 組件變形或未對中 側向負載、活塞桿彎曲、軸承損壞、密封缺乏潤滑或缸筒拉傷
螺紋損壞或緊固件屈服 預緊力過大、螺紋斜鎖、螺帽錯誤或反覆重複使用 腐蝕、先前衝擊工具造成的損傷或材料不相容
端蓋間隙不均 未完全就位或接合部受力不均 碎屑、缸筒長度錯誤、密封移位或定位部位損壞

預緊力不足可能使夾持介面在壓力循環下卸載、移動、產生微動磨損或洩漏。預緊力過大可能使螺紋零件或承壓面過載,也可能讓順應性較高的端蓋或缸筒介面變形。預緊力不均可能使端蓋傾斜或造成負載集中。單憑洩漏不能直接得出上述任何結論。

依我們的經驗,檢查標記比只寫著「鬆動」的維護紀錄更有價值。拆卸前應記錄螺帽位置、端蓋間隙、腐蝕、螺紋狀況、潤滑劑、密封方向與啟動行為。經校正的拆卸扭矩讀值可作為證據,但不代表原始安裝預緊力。

若出現卡滯或密封反覆磨損,也要調查側向負載及完整的氣動氣缸密封系統。重新鎖緊氣缸無法修正機械未對中造成的負載路徑。

拉桿式氣缸重組的七步驟程序

受控重組必須從產品專用說明開始。AVENTICS PRA/TRB 文件涵蓋七種缸徑,要求先洩除壓力、使用扭力扳手、在清潔後的密封位置塗上隨附潤滑脂,並分別提供 A 與 B 位置的鎖緊值(AVENTICS PRA/TRB 維修說明)。

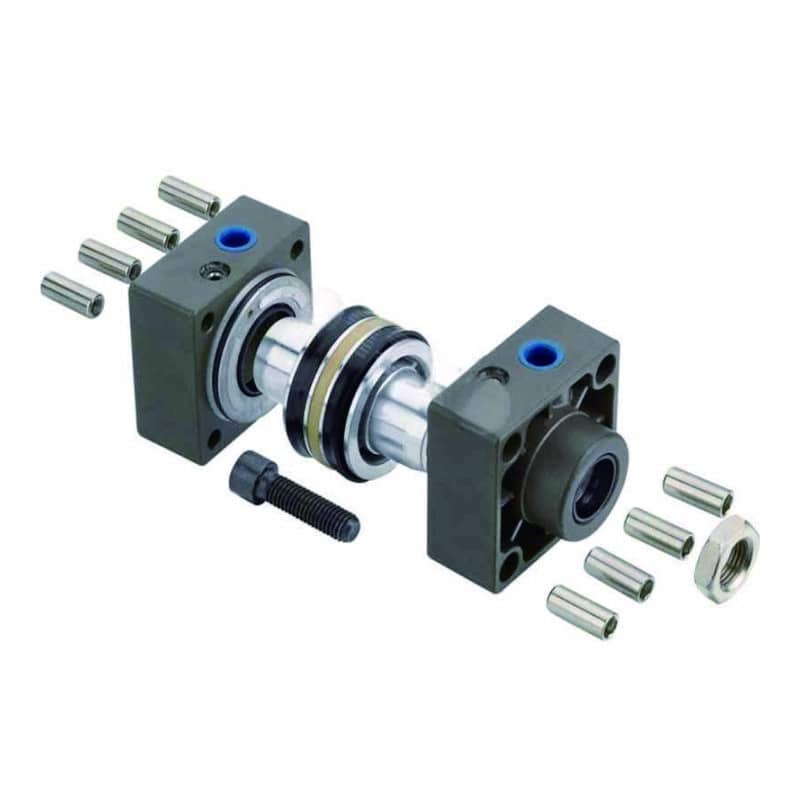

拉桿式氣動氣缸分解組件,顯示端蓋、活塞組件、缸筒緊固件與桿端五金件

分解組件顯示多個介面;每個介面都必須依確切維修說明進行辨識、清潔、檢查、潤滑、定向與鎖緊。

  1. 控制危險能量。依機器的能量控制程序隔離供氣、洩除儲存壓力、約束重力或彈簧負載,並確認隔離有效。OSHA 29 CFR 1910.147 對能源的定義明確包括氣動能量(OSHA 1910.147)。

  2. 確認產品識別資料與文件。記錄完整氣缸代碼、缸徑、行程、版本、維修包編號、圖面、手冊版本、扭矩位置、單位、公差,以及規定的潤滑劑或鎖固產品。

  3. 保留發現時的狀態。標記方向,拍攝端蓋間隙與螺帽位置,並記錄洩漏、卡滯、腐蝕、污染及失效方向。不要先把證據清除。

  4. 檢查負載路徑中的每個零件。依製造商限值檢查拉桿、螺絲、螺帽、螺紋、墊圈、端蓋、缸筒端部、定位台肩、密封溝槽、活塞桿、軸承與安裝介面。手冊要求單次使用或零件狀況不合格時,必須更換。

  5. 建立規定的摩擦條件。只按說明清潔與潤滑。未經該接合部核准,不要添加潤滑油、防卡劑、螺紋鎖固劑、鍍層螺帽或替換墊圈。扭矩值取決於這項條件。

  6. 依核准方法就位並鎖緊。以正確方向安裝密封與零件。旋入緊固件時,不要強迫未對中的零件。只有在手冊要求時,才可採用規定的順序、分段、交叉方式、扭矩、角度或其他方法。

  7. 確認並記錄。使用校正狀態仍有效的合適扭力工具。ISO 6789-2:2017 說明手動扭力工具的校正與不確定度判定(ISO 6789-2)。記錄工具 ID、設定值、單位、日期、操作人員、緊固件位置及任何核准偏差。

重組後的氣缸應如何驗收?

組裝後的驗收必須測試完整功能。ISO 10099:2001 規定雙作用單桿氣動氣缸的最終功能測試與驗收準則;其範圍比所有拉桿設計更窄,但可作為文件化放行的實用架構(ISO 10099,2023 年確認)。

應在拆卸前建立驗收順序,讓維修團隊預先知道必須通過哪些項目:

驗收階段 應記錄的證據 典型停止條件
產品識別資料審查 氣缸、維修包、緊固件、手冊、潤滑劑、工具 ID 任何無法追溯或不相符的零件
目視與尺寸檢查 端蓋就位、間隙、方向、活塞桿與連接口狀況 就位不均、螺紋損壞或密封移位
受控加壓 製造商規定的測試壓力與方法、外部洩漏 洩漏、異常動作或壓力不穩
無負載循環 行程、速度、聲音、啟動、緩衝與感測器 卡滯、衝擊、漂移或錯過感測位置
應用測試 負載、動態壓力、行程時間、對中與機器品質 停滯、衝擊過大、溫升或產品缺陷
後續檢查 約定的循環次數、行程或時數、洩漏與螺帽檢查標記 趨勢惡化或再次出現移動跡象

不要自行創設「以工作壓力四倍測試」之類的壓力倍數。測試條件必須由產品手冊、適用標準、廠內程序與額定值最低的零件共同界定。維修後氣缸也需要防護與受控測試狀態,避免密封、接頭、安裝件或負載失效時危及人員。

每支氣缸都應在 24 至 48 小時後重新鎖緊嗎?除非製造商或核准廠內程序明確要求,否則不需要。例行重新鎖緊可能掩蓋螺紋損壞、接合部移動、摩擦條件錯誤或組裝失誤。應以檢查標記與量測性能作為檢查證據,再對原因不明的移動進行升級調查。

反覆洩漏或不規則動作應連結到氣動氣缸故障樹進行分析,不要假設所有維修後症狀都由拉桿造成。

何時應更換,而不是重新鎖緊至規定扭矩?

只有在氣缸可維修、正確資料齊全,而且負載路徑中每個零件都通過檢查時,才可重新鎖緊至規定扭矩。ISO 15552 涵蓋 32 至 320 mm 共 11 種公稱缸徑,但其尺寸規範沒有提供通用現場維修限值、重複使用規則或鎖緊值(ISO 15552)。

遇到下列情況時,應更換氣缸或送交合格維修機構:

  • 無法確認確切機型、手冊、扭矩位置、單位或摩擦條件
  • 拉桿、螺絲、螺帽、螺紋、墊圈、端蓋或缸筒出現不可接受的變形、裂紋、腐蝕、咬死或材料損失
  • 缸筒、定位直徑、密封面、溝槽、活塞桿或導向件超出製造商維修限值
  • 曾替換成材料、鍍層、性能等級、長度或螺紋不明的緊固件
  • 反覆鎖緊仍未排除洩漏或接合部移動的根本原因
  • 維修包或指定五金件已停產或無法追溯
  • 氣缸無法隔離、無法在清潔條件下組裝,或無法依明確驗收準則測試
  • 應用涉及安全、鎖定、煞車、衛生、無塵室、客製化,或超出現有維修說明的其他條件

能否取得扭矩資料,也是判斷可維修性的一部分。氣缸能夠實際拆開,不代表一定能維修。若缺少可追溯零件、摩擦條件、鎖緊資料與驗收方法,工廠就無法證明重組後接合部已恢復到設計狀態。

判斷零件供應、停機時間、測試能力與失效後果是否適合現場維修時,可使用維修或更換評估。對於重複執行的維護計畫,應把這項判斷納入氣動致動器維護檢查表

最終原則很簡單:不要依缸徑、外觀或習慣鎖緊。應恢復文件規定的接合部、驗證整支氣缸,並保留足以讓另一位合格技術人員重現程序的證據。

拉桿設計與扭矩規格常見問題

AVENTICS PRA/TRB 維修說明涵蓋 32 至 125 mm 的七種缸徑,並提供兩欄依位置區分的扭矩值;NASA 則記錄不同摩擦假設下 0.074 至 0.250 的扭矩係數。以下問答說明為什麼產品識別資料、摩擦條件、受控工具與功能驗收必須彼此連結。

可以只依氣缸缸徑計算拉桿扭矩嗎?

不可以。缸徑與壓力可估算理想端蓋分離力,但扭矩還取決於拉桿直徑、螺紋、材料、鍍層、螺帽承壓介面、潤滑劑、接合部剛性、目標預緊力與安全係數。AVENTICS 在同一缸徑資料列中提供不同的 A 與 B 扭矩值,證明只看缸徑並不足夠。

拉桿在最初 24 至 48 小時後需要重新鎖緊至規定扭矩嗎?

只有在該機型製造商的明確說明或核准工程程序要求時才需要。所有氣動氣缸並沒有通用的 24 至 48 小時規則。若檢查標記移位、出現洩漏或端蓋間隙改變,應隔離機器並調查接合部,不要在未找出原因前反覆增加扭矩。

氣缸維修後可以重複使用拉桿、螺帽與墊圈嗎?

依確切零件規格與維修說明執行。能否重複使用取決於緊固件設計、材料、鍍層、鎖固功能、螺紋狀況、腐蝕、既往負載與製造商規定。任何超出檢查限值的零件都應淘汰。來源不明的五金件不能只因螺紋能旋入,就裝回承壓組件。

氣動氣缸拉桿可以使用衝擊扳手鎖緊嗎?

不要用衝擊扳手取代規定的受控最終鎖緊方法。AVENTICS PRA/TRB 說明要求使用扭力扳手,其他產品則可能規定不同的受控程序。工具核准、初步旋緊方法、最終扭矩、單位、公差、順序與校正,都必須依適用的工作指示執行。

每個螺帽施加相同扭矩,能保證拉桿預緊力相同嗎?

不能。NASA 資料顯示,摩擦假設改變時,扭矩係數可由 0.074 變化到 0.250。因此,螺紋、承壓面、鍍層、潤滑、損傷或防鬆扭矩不同時,相同扳手讀值可能產生不同預緊力。應先控制五金件與摩擦條件,再檢查就位狀態及整支氣缸功能。

資料來源與技術參考

  1. ISO 15552:2018,10 bar 氣動氣缸尺寸系列。2025 年確認;查閱日期:2026 年 7 月 19 日。

  2. AVENTICS PRA/TRB 備件包維修說明 R413000908。查閱日期:2026 年 7 月 19 日。

  3. NASA RP-1228,緊固件設計手冊。1990 年;查閱日期:2026 年 7 月 19 日。

  4. ISO 16047:2005,緊固件扭矩/夾緊力測試。已確認;查閱日期:2026 年 7 月 19 日。

  5. ISO 6789-2:2017,手動扭力工具校正與量測不確定度。查閱日期:2026 年 7 月 19 日。

  6. ISO 10099:2001,氣動氣缸最終檢查與驗收準則。2023 年確認;查閱日期:2026 年 7 月 19 日。

  7. OSHA 29 CFR 1910.147,危險能量控制。查閱日期:2026 年 7 月 19 日。
