如何計算氣動氣缸耗氣量，讓壓縮空氣成本降低 30%？

計算氣動氣缸耗氣量時，先求出各加壓腔室的掃掠容積，再用絕對壓力比將其換算至明確指定的自由空氣參考條件，最後乘以每分鐘完整循環次數。對單活塞桿雙動氣缸而言，伸出與縮回必須分開計算，因為活塞桿會減少縮回側的有效面積。

此結果代表氣缸的平均用氣需求，並不等同於閥的峰值流量、整機實測耗氣量或空壓機的用電成本。因此，降低 30% 成本是一個需要驗證的情境，而不是保證結果。應先界定計算邊界，再針對一項已確認的用氣來源進行改善並重新量測。

重點摘要

Festo 的 32 mm 缸徑範例在 6 bar 下每循環耗氣 5.234 L。

先加總伸出、縮回及換向配管容積，再乘以循環頻率。

將 30% 視為需以量測驗證的目標；成本還取決於空壓機比功率與控制方式。 (Festo, 2025)

影片：AutomationDirect 的氣動氣缸選型方法提供尺寸選擇背景；耗氣量請使用下方公式計算。

先選擇符合負載與運動要求的氣缸，再依缸徑、活塞桿直徑、行程、壓力及循環頻率計算所需空氣量。

氣動氣缸耗氣量實際衡量的是什麼？

ISO 8778:2003 規定以 1 個標準參考大氣條件報告氣動元件與系統性能。因此，氣缸耗氣量是把腔室掃掠空氣換算至明確指定的參考條件，通常以標準立方英尺、標準公升或供應商定義的其他自由空氣基準表示（ISO 8778:2003，2022 年確認）。

自由空氣容積是空氣在指定參考大氣條件下的等效體積；實際腔室容積則是氣缸在工作壓力下實際充氣的物理空間。兩者不能互換。一個 1 L 腔室充至數 bar 壓力時，需要數個參考公升的空氣。

SCFM、NL/min、L/min（ANR）、ACFM 與 FAD 可能採用不同的報告慣例。不可只看單位名稱就直接換算；必須確認參考壓力、溫度、濕度處理方式，以及數值代表入口流量、輸出自由空氣量或現場管路條件下的空氣量。

下列三種邊界必須分開：

邊界	回答的問題	典型輸出
氣缸耗氣量	每個行程或循環充入多少參考空氣？	L/cycle, SCF/cycle, L/min, SCFM
行程所需流量	供氣與排氣通路必須以多快的速度輸送這些空氣？	行程期間的 L/min 或 SCFM
機台或空壓機需求	整套系統在生產與待機期間耗用多少空氣？	實測流量、累積容積、kWh、年度成本

為什麼要分開？慢速分度氣缸與高速剔除氣缸的平均 SCFM 可能相同，但高速氣缸在短暫行程內需要更大的瞬時流量。若主要問題是閥 Cv、配管、排氣或使用點壓力，請另參考氣動流量計算指南。

計算耗氣量前需要哪些氣缸輸入資料？

Festo 的氣缸工具使用 5 項核心運行輸入：動作方式、活塞直徑、循環次數、行程與工作壓力。單活塞桿雙動氣缸還需要第 6 項輸入——活塞桿直徑，因為縮回時充氣的是環形腔室，而不是完整活塞面積（Festo 一般運行條件，2025）。

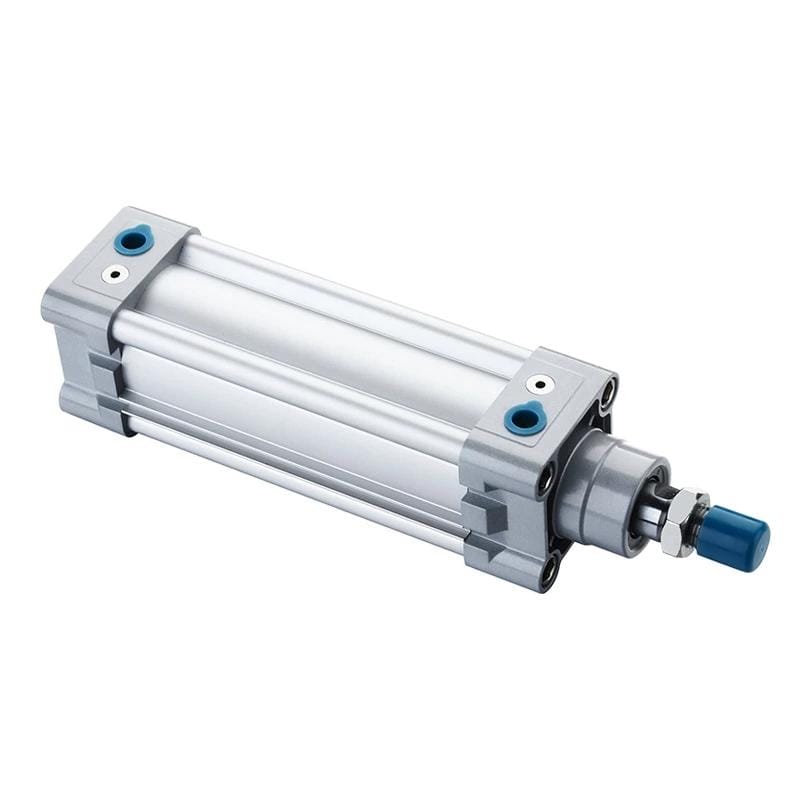

單活塞桿 DNC 氣動氣缸，標示耗氣量計算所需的缸徑、活塞桿、行程及兩個接口

請依已配置的氣缸與實際機台循環收集下列輸入：

輸入	符號	計算用途	常見錯誤
缸徑	$D$	完整活塞面積	誤用缸筒外部寬度
活塞桿直徑	$d$	縮回側環形面積	假設兩側腔室相同
實際行程	$S$	掃掠容積	以機台節距代替氣缸實際行程
接口處表壓	$p_g$	絕對壓力比	壓力下降時仍採用調壓閥設定值
每分鐘完整循環次數	$n$	平均需求	把單次行程誤當成完整循環
動作類型	無	決定哪些腔室會耗氣	把彈簧復歸當成雙動

若伸出與縮回壓力不同，也應分別記錄。無負載回程可透過雙壓迴路以較低壓力運行。若機台的閥至氣缸配管較長，也要記錄各管路的內徑與換向充排氣長度。

依我們的經驗，循環定義造成的試算表錯誤比面積公式更多。一次完整雙動循環通常包含一次伸出與一次縮回，但控制器計數器可能記錄的是行程次數、合格品數、閥指令或機台循環。相乘前，務必確認該數字實際代表的事件。

如何計算雙動氣缸的耗氣量？

Festo 公布的範例採用 32 mm 缸徑、12 mm 活塞桿及 500 mm 行程，在 6 bar 表壓下，伸出耗氣 2.815 L、縮回耗氣 2.419 L。正確方法是分別計算兩側面積，以絕對壓力換算兩個掃掠容積，加總後再套用循環頻率（Festo，2025）。

先計算活塞面積與活塞桿面積：

A_p = \frac{\pi D^2}{4}

A_r = \frac{\pi d^2}{4}

其中， $A_p$ 是活塞面積，單位為平方毫米； $A_r$ 是活塞桿面積，單位為平方毫米； $D$ 是缸徑，單位為毫米； $d$ 是活塞桿直徑，單位為毫米。

接著計算腔室的幾何容積：

V_{\mathrm{ext}} = A_p S \times 10^{-6}

V_{\mathrm{ret}} = (A_p - A_r)S \times 10^{-6}

尺寸採用毫米時， $V_{\mathrm{ext}}$ 與 $V_{\mathrm{ret}}$ 是以公升表示的腔室掃掠容積。換算係數為 $k_v = 10^{-6}$ 公升／立方毫米。

將兩側腔室容積換算至指定參考條件：

q_{\mathrm{cycle}} = V_{\mathrm{ext}}\frac{p_{\mathrm{ext,abs}}}{p_{\mathrm{ref}}} + V_{\mathrm{ret}}\frac{p_{\mathrm{ret,abs}}}{p_{\mathrm{ref}}}

$q_{\mathrm{cycle}}$ 是每個完整循環的參考空氣容積。兩個工作壓力都必須採用絕對壓力。常見近似條件為兩側表壓相同、單位為 bar，參考大氣壓為 1 bar，此時每個壓力比可寫成 $p_g + 1$ 。

最後：

Q_{\mathrm{avg}} = q_{\mathrm{cycle}} n

$Q_{\mathrm{avg}}$ 是每分鐘平均參考空氣需求， $n$ 是每分鐘完整循環次數。只有在確認兩者採用相容的參考條件後，才能將 L/min 換算為 SCFM。

計算範例：32 mm 缸徑、6 bar

若 $D = 32\ \mathrm{mm}$ 、 $d = 12\ \mathrm{mm}$ 、 $S = 500\ \mathrm{mm}$ ，兩側表壓皆為 6 bar，且 $n = 60\ \mathrm{cycles/min}$ ，則：

步驟	結果
活塞面積	804.25 mm²
活塞桿面積	113.10 mm²
伸出參考空氣量	2.815 L
縮回參考空氣量	2.419 L
每個完整循環合計	5.234 L
60 cycles/min 時的平均值	314.03 L/min

此結果與 Festo 公布的範例一致，但尚未計入換向配管容積、先導氣、洩漏、吹氣、真空發生器或其他機台負載。

工具氣壓缸選型耗氣量計算器依缸徑、活塞桿直徑、行程、動作類型、壓力及每分鐘完整循環次數，估算每循環耗氣量與平均需求。耗氣量 = 氣壓缸面積 x 行程 x 壓力比 x 循環次數缸徑活塞桿直徑行程長度動作型式開啟計算工具

單動、雙活塞桿與無桿氣缸的公式如何調整？

SMC 將雙動迴路的充氣量分為 4 項：伸出側氣缸容積、伸出側配管容積、縮回側氣缸容積及縮回側配管容積。不同致動器類型會改變總和中應包含的腔室面積與充氣事件；僅用「氣缸」一詞並不能界定耗氣邊界（SMC 技術資料，2026）。

氣缸類型	耗氣量計算方式	設計注意事項
單動、彈簧復歸	只計入有動力腔室的充氣事件	彈簧力與排氣仍會影響運動
單活塞桿、雙動	加總伸出側完整缸徑容積與縮回側環形容積	活塞桿面積會降低回程側容積
雙活塞桿、雙動	兩側都扣除活塞桿面積	兩側活塞桿尺寸相同時可得到相等的腔室面積
無桿氣缸	依配置計算兩側腔室面積	沒有外露活塞桿不代表必然節省空氣
多位置氣缸	計入動作順序中每個充氣腔室	使用實際閥時序圖

無桿氣缸可解決空間、導向或長行程安裝問題，但本身並不是節能替代方案。在缸徑、行程與壓力相同時，許多無桿設計的兩側腔室容積都接近完整活塞面積；單活塞桿氣缸則有較小的環形回程容積。

緩衝該如何處理？標準氣動緩衝會改變行程末端壓力與排氣行為，但不存在通用的 10% 或 20% 耗氣加成。應使用實際配置的氣缸與迴路資料；若緩衝配置會實質改變充氣容積或最終壓力，則需量測確認。

若要評估缸徑選擇的取捨，請參考缸徑、耗氣量與運行成本指南。該文說明掃掠容積為何會隨直徑平方變化。

如何合併多支氣缸的需求，避免空壓機選得過大？

SMC 的總需求方法將 3 個項目相乘：每次動作耗氣量、每分鐘循環次數與氣缸數量，得到平均參考空氣需求。選擇空壓機與儲氣桶時仍需使用真實時序，因為十支氣缸同時動作所形成的峰值，與十支氣缸分散在整個機台循環中動作截然不同（SMC 氣缸選型指南，2026）。

先建立事件時程：

計算每次伸出與縮回的參考空氣容積。
加入每條閥至氣缸通路的換向配管容積。
標記各事件在生產循環中的發生時間。
加總一分鐘內所有事件，得到平均需求。
加總同一時間窗內重疊的事件，得到局部峰值需求。
以空壓機 FAD 比較平均需求，並以閥、歧管、調壓閥、配管與儲氣桶能力比較峰值需求。

平均耗氣量可用於空壓機規劃；實際行程時間窗則決定局部氣路能否供應所需峰值流量。

平均 SCFM 與行程峰值流量絕不能放在同一個未標示的試算表欄位。平均流量是累積量問題；峰值流量是時間窗問題。循環改變時，其中一項可能近乎不變，另一項卻大幅改變。

遇到短暫壓降時，應先檢查動作時序，不要直接提高全廠主管壓力。局部儲氣桶、更大流通能力的閥路、較短配管、修正動作順序或修復洩漏，都可能在不增加所有未調壓用氣的情況下解決峰值問題。

為什麼機台實測耗氣量高於氣缸公式的結果？

SMC 的耗氣量方法同時計入氣缸與換向配管用氣；DOE 則指出，在部分接近 100 psig 的系統中，未調壓用氣可能占全廠需求的 30% 至 50%。因此，氣缸計算耗氣量與機台實測耗氣量之間的差異，必須依負載類型分開，而不能藏在一個通用倍率內（DOE 資料手冊，2003）。

氣缸公式只涵蓋您所定義的腔室邊界；機台入口流量計還可能量到：

反覆充氣與排氣的閥至氣缸配管；
先導式閥的耗氣；
外部洩漏以及氣缸或閥的內漏；
吹氣噴嘴、真空發生器、空氣軸承與吹掃流量；
持續排氣的調壓閥或排水器；
不良品循環、待機循環及未產出合格品的動作。

應分別量測各支路，不要套用籠統的「實際工況係數」。

觀察結果	可能來源	驗證方式
指令停止後仍持續有流量	洩漏、吹掃、排氣式調壓閥、待機吹氣	依核准的安全程序隔離各支路
每個合格循環的耗氣量上升	額外動作、洩漏、壓力或產品變更	將累積耗氣量與生產計數器配對
平均需求正確但壓力下降	峰值重疊、閥、配管、FRL、儲氣桶	記錄動態壓力與事件時序
某一方向的用氣高於模型	壓力不同、配管容積、密封狀況、排氣受限	量測兩個接口壓力與行程時間
機台耗氣下降但空壓機 kWh 未下降	控制模式、卸載功率、廠內其他負載	檢查空壓機比功率與控制響應

我們發現，用累積耗氣量除以合格生產循環數，比單一時點的流量快照更適合作為基準。請在耗氣總量旁記錄待機時間、不良品、壓力、產品與循環程式；否則較快的班次或較長的待機時間可能被誤認為效率變化。

隔離外部洩漏與輔助用氣後，若實測支路耗氣量仍偏高，請參考氣缸內漏診斷指南。

如何把耗氣量換算成成本，並驗證 30% 目標？

DOE 指出，維護不佳且歷經多次修改的壓縮空氣系統，有時可達成 20% 至 50% 的全系統節能，但此範圍具條件性且適用於整座工廠。僅靠氣缸計算無法承諾降低 30%。目標應根據已驗證的空氣量、空壓機比功率、運行時數、控制行為與電價建立（DOE 資料手冊，2003）。

對穩定的運行邊界：

E_{\mathrm{annual}} = Q_{\mathrm{active}} \cdot SP \cdot h

$E_{\mathrm{annual}}$ 是年度用電量（kWh）， $Q_{\mathrm{active}}$ 是平均運行自由空氣流量（m³/min）， $SP$ 是實測空壓機比功率（kW／m³/min）， $h$ 是年度有效運行時數。

接著：

C_{\mathrm{annual}} = E_{\mathrm{annual}} c_e

$C_{\mathrm{annual}}$ 是年度能源成本， $c_e$ 是現場每 kWh 電價。只有在會計模型以一致方式納入時，才加入需量電費、維護、冷卻及其他現場成本。

耗氣量降低 30% 的目標為：

Q_{\mathrm{target}} = Q_{\mathrm{baseline}}(1-r)

若目標為 30%，則 $r = 0.30$ 。因此，在相同生產邊界下，Festo 範例的 314.03 L/min 基準對應 219.82 L/min 的目標。這個算術結果只是比較目標，不能證明氣缸在較低耗氣需求下仍能滿足負載、節拍與安全要求。

機台耗氣量降低 30%，用電成本是否一定也降低 30%？不一定。空壓機台數排序、卸載功率、變頻範圍、壓力設定、乾燥機吹掃、其他用氣端與電價費率都可能削弱或放大效果。請將實測系統資料輸入壓縮空氣能源成本計算器。

基準可信後，應測試哪些改善項目？

ISO/TR 22165:2018 提供一套兼顧功能與經濟效益、改善氣動系統能源效率的系統層級架構。安全的順序是先消除非生產性需求，再測試壓力、行程、缸徑、配管與迴路變更，同時確保作用力、節拍、製程品質與故障響應不受影響（ISO/TR 22165:2018，2018）。

建議依下列順序：

修復外部洩漏與內漏。
停止不必要的循環，以及可安全隔離的待機供氣。
消除可避免的吹氣、吹掃或真空需求。
設定能通過負載工況驗證的最低使用點壓力。
適用時，透過核准迴路降低無負載回程壓力。
縮短換向配管與不必要的行程。
依作用力、導向、速度與緩衝要求重新檢查缸徑。
依製造商特定限制測試省氣迴路，並進行改善前後量測。

本篇文章應保留什麼？清楚的計算邊界與驗收證據。更深入的硬體取捨請參考雙動氣動氣缸耗氣量最佳化，其中詳述壓力、缸徑、行程、配管、閥及量測方法。

最低的耗氣讀數不一定是最佳結果。正確終點是在仍能滿足作用力、節拍、緩衝、品質、安全與故障響應要求的前提下，達成最低且可重複的每合格循環耗氣量。應將這份測試表保存為機台新的參考條件。

氣動氣缸耗氣量常見問題

若將活塞桿直徑計入，Festo 公布的範例需要 6 項實務輸入：缸徑、活塞桿直徑、行程、壓力、動作類型與每分鐘循環次數。以下 5 個回答把單位、循環定義、峰值流量、實測需求與標題中的 30% 目標分開，避免用單一數字代表整套系統（Festo，2026 年存取）。

如何計算雙動氣缸的 SCFM？

分別計算伸出側完整缸徑容積與縮回側環形容積。將兩者各自乘以絕對壓力比，加總參考空氣容積，再乘以每分鐘完整循環次數。只有在確認來源與目標數值採用相容的標準參考條件後，才能將最終流量換算為 SCFM。

一次伸出算一個循環，還是半個循環？

對多數雙動氣缸計算而言，一個完整循環包含一次伸出與一次縮回。有些機台計數器記錄的則是行程、閥指令或合格品。必須明確定義被計數的事件；未察覺的兩倍係數錯誤，即使硬體完全不變，也會讓報告耗氣量加倍或減半。

為什麼閥所需流量高於平均 SCFM？

平均 SCFM 把耗氣量分攤到一分鐘內，但閥必須在實際行程時間內填充腔室。每循環耗氣 5.234 L 的氣缸，平均需求可能不高；若行程很快完成，短時間流量需求卻可能很大。供氣與排氣通路都要檢查。

是否應加入固定的洩漏或安全百分比？

不要把無關負載藏在任意倍率中。先計算氣缸與換向配管需求，再分別量測洩漏、先導氣、輔助用氣及同時動作需求。製造商選型指南可能針對特定產品規定容量裕度，但這不能取代空壓機控制、儲氣能力、動態壓力或現場量測。

計算耗氣量是否保證成本降低 30%？

不能。計算只能建立基準與降低 30% 的比較目標。要取得實際節省，必須驗證每個合格循環耗氣量確實下降，且空壓機系統能把較低用氣需求轉化為較低 kWh。宣稱節省成本前，應確認作用力、節拍、製程品質、安全及空壓機控制響應。
