哪項 ISO 標準能節省 40% 空間：ISO 15552 還是 ISO 21287 緊湊型氣缸？
ISO 21287 是緊湊型氣缸標準，但 ISO 21287 與 ISO 15552 都不保證通用的 40% 空間節省。實際縮減量必須以相同缸徑、行程、活塞桿配置與安裝基準的兩份供應商配置圖面計算。只有在接頭、感測器、桿端硬體與維修間隙仍然容納得下時，較短的本體才真正有幫助。

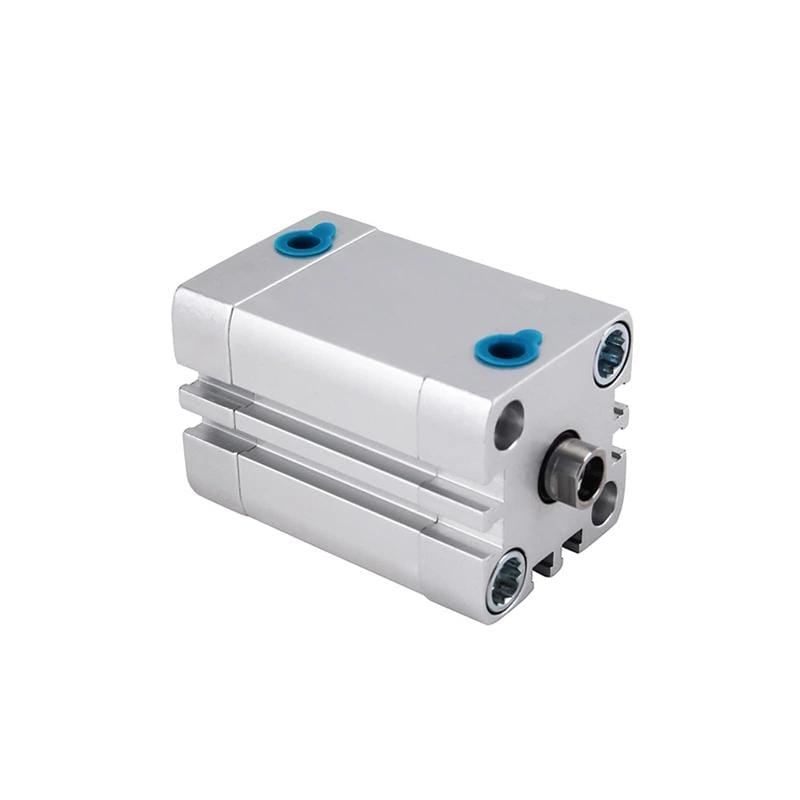

ISO 21287:2004 涵蓋缸徑 20 至 100 mm、最高工作壓力 1,000 kPa（即 10 bar）的單桿緊湊型氣缸。ISO 15552:2018 涵蓋缸徑 32 至 320 mm、最高額定壓力 1,000 kPa 的可拆式安裝氣缸。這兩個範圍建立的是不同尺寸家族，不是完全相同的產品性能（ISO 21287；ISO 15552，2026 年確認）。
重點摘要
- ISO 21287 是較短包絡的家族，但 40% 必須由配置圖面證明。
- 兩項標準的缸徑重疊範圍為 32 至 100 mm。
- 相同缸徑與壓力會得到相同的理論伸出推力，不代表總體性能相同。
- 緩衝、行程、安裝件、氣口、感測器與維修空間決定最終選擇。
兩項標準定義不同的氣缸家族
ISO 15552 規定 32-320 mm 的可拆式安裝系列，ISO 21287 則規定 20-100 mm 的單桿緊湊型系列。兩項標準在公開範圍中都使用 1,000 kPa（即 10 bar）的壓力邊界。因此重疊缸徑是 32-100 mm，不是任一供應商系列提供的所有尺寸（ISO，2018；ISO，2004）。
| 選型邊界 | ISO 15552:2018 | ISO 21287:2004 |
|---|---|---|
| 公開缸徑範圍 | 32-320 mm | 20-100 mm |
| 氣缸配置 | 單桿或雙桿，搭配可拆式安裝件 | 單桿緊湊型氣缸 |
| 公開壓力邊界 | 最高額定壓力 1,000 kPa | 最高工作壓力 1,000 kPa |
| 磁性感測器配置 | 可有或沒有磁性感測器預留 | 可有或沒有磁性功能 |
| 緩衝說明 | 公開範圍頁面未將其定義為單一通用產品配置 | 標準系列未配備可調式緩衝 |
| 安裝關係 | 基本、安裝與配件尺寸可供互換 | 32-100 mm 可採用符合 ISO 15552 的端蓋安裝件；桿端安裝件可依 ISO 8139 與 ISO 8140 |
ISO 符合性是在指定範圍內的尺寸聲明。它不保證每種產品都有相同的活塞桿直徑、內部死體積、摩擦、密封材料、感測器槽、氣口位置、緩衝選項、側向負載能力或型錄行程範圍。
這項區分可以避免常見的規格錯誤。機台圖面應同時寫明標準與配置後的產品介面。進行 ISO 15552 替換時，四層互換性檢查表會把標準化安裝尺寸與供應商控制的選項及機台驗收測試分開。
從配置圖面量測空間節省
ISO 21287 使用涵蓋 20-100 mm 缸徑的七頁緊湊型氣缸規格，而 ISO 15552 使用涵蓋 32-320 mm 缸徑的 18 頁可拆式安裝規格（ISO 21287；ISO 15552）。兩項標準的公開說明都沒有為安裝長度、高度、體積或機台足跡差異指定通用百分比。
40% 節省是圖面結果，不是標準屬性。請先決定機台受限的是哪個尺寸：軸向長度、截面、掃掠維修包絡、安裝體積，還是完整工位足跡。接著在兩個完整配置候選件之間比較相同尺寸。
安裝包絡是氣缸、配件、運動，以及調整或拆卸所需工具的完整三維空間。它比單純的型錄本體更大。
軸向安裝長度的計算式為：
其中，$S_L$ 是軸向長度縮減量，$L_{15552}$ 是選定 ISO 15552 氣缸的安裝參考長度，$L_{21287}$ 是選定 ISO 21287 氣缸的安裝參考長度。兩個長度都使用毫米，且採用相同安裝基準。
例如，若核准的 ISO 15552 配置在相同機台基準之間量得 $L_{15552}=250\ \mathrm{mm}$，而功能上可接受的 ISO 21287 配置量得 $L_{21287}=150\ \mathrm{mm}$，則 $S_L=40\%$。這些數字是透明的工作表示例，不是每一支 50 mm 或 63 mm 氣缸的型錄尺寸。
比較完整的安裝包絡
| 包絡項目 | 應比較的圖面證據 | 為何單看本體長度會誤導 |
|---|---|---|
| 機台軸向長度 | 從安裝基準到桿端工作點 | 桿端轉接件或較長叉形接頭可能吃掉節省的長度 |
| 本體高度與寬度 | 最大外形與安裝緊固件 | 較短本體可能比可用凹槽更寬 |
| 氣口與接頭包絡 | 氣口位置、彎頭方向、氣管彎曲半徑 | 向後的接頭可能與機架碰撞 |
| 感測器包絡 | 槽、開關本體、連接器、電纜出口 | 開關可能突出於名義氣缸本體之外 |
| 調整可及性 | 緩衝螺絲、流量控制、鎖緊螺母 | 緊湊安裝仍需要工具路徑 |
| 維修拆出方向 | 桿、機身與緊固件的拆卸方向 | 裝得下卻拆不出的氣缸會增加停機時間 |
實務 CAD 比較應納入選定的安裝支架、桿端硬體、接頭、開關及電纜或氣管彎曲半徑。請比較縮回與伸出兩個狀態。如果需要轉接板，計算百分比前先把它納入。
相同缸徑會產生相同出力與性能嗎？
Festo 列出 50 mm ADN 緊湊型氣缸與 50 mm DSBC ISO 氣缸在 6 bar 時的理論伸出推力皆為 1,178 N。同一型錄頁面卻顯示不同的行程與緩衝選項，證明相同理論出力不會讓兩種配置後產品在運轉上完全相同（Festo ADN；Festo DSBC，2026-07-19 取得）。
理論伸出關係式為：
在此式中，$F_{\mathrm{extend}}$ 是理論伸出推力，$P_{\mathrm{eff}}$ 是有效活塞壓力，$D$ 是缸徑。如果兩支雙作用氣缸具有相同缸徑與有效壓力，在扣除摩擦與動態損失前，其理論伸出推力相同。
理論伸出推力是扣除密封摩擦、背壓、導引阻力與其他動態損失前的理想壓力－面積結果。
實際機台出力仍取決於運動中的使用點壓力、密封摩擦、活塞桿與導引對準、背壓、側向負載、速度與供應商允許負載資料。縮回推力也取決於活塞桿直徑。請先參閱缸徑、出力與速度指南，再把缸徑當成完整性能規格。
相同缸徑與行程也會得到相同的理想活塞掃掠體積。緊湊本體不會自動節省每循環有意義的壓縮空氣。差異可能來自桿體積、端部間隙、氣口、氣管、壓力與閥門時序，因此應依配置後產品資料評估耗氣，而不是只看外形尺寸。雙作用氣缸耗氣指南說明另一項計算。
包絡、緩衝與行程會改變決策
ISO 21287 說明其標準化緊湊系列未配備可調式緩衝，而 ISO 15552 涵蓋最高 320 mm 缸徑的可拆式安裝氣缸。現代供應商系列可以在公開標準範圍外增加選項，但必須依料號驗證，不能從 ISO 標籤推斷（ISO 21287；ISO 15552）。
一項供應商比較說明了產品資料的重要性。Festo 的 50 mm ADN 家族列出 1 至 400 mm 行程與自調式氣動末端緩衝；其 50 mm DSBC 家族列出 1 至 2,800 mm 行程與較多緩衝變體。這些是 Festo 家族的限制，不是每家 ISO 21287 或 ISO 15552 製造商都必須符合的要求。
| 決策變數 | 通常有利於 ISO 21287 | 通常有利於 ISO 15552 | 所需證據 |
|---|---|---|---|
| 軸向空間 | 有明確長度上限的短行程工位 | 有足夠包絡，或行程主導總長度 | 配置後 CAD 模型 |
| 缸徑範圍 | 所需缸徑為 20-100 mm | 所需缸徑超過 100 mm | 出力計算與型錄範圍 |
| 行程 | 在緊湊型錄限制內的短或中等行程 | 長行程或較寬的標準行程供應 | 供應商行程表 |
| 行程末端能量 | 外部停止、彈性墊或核准產品緩衝已足夠 | 需要可調式氣動緩衝或更大的能量能力 | 移動質量、速度、緩衝能量上限 |
| 安裝方式 | 直接本體安裝或緊湊專用配件可用 | 必須重用既有可拆式 ISO 15552 安裝件 | 安裝圖面與配件代碼 |
| 維修性 | 即使包裝密集仍能接近氣缸 | 調整與替換空間比本體長度更重要 | 維修包絡審查 |
不要把緊湊型氣缸本體當成機台導引。如果負載產生側向力、力矩或旋轉，請使用針對該負載選定的外部導引或導引致動器。緩衝應另行檢查能量；氣缸緩衝指南說明為何單靠缸徑與壓力不能決定安全的行程末端行為。
何時應選擇 ISO 21287？
ISO 21287 涵蓋 20-100 mm 單桿緊湊型氣缸，並明確允許 32-100 mm 尺寸使用符合 ISO 15552 的端蓋安裝件（ISO 21287）。當應用有已驗證的短包絡限制，且選定產品仍符合行程、能量、安裝、感測、氣口、環境與維護要求時，可選擇此系列。
適合的候選動作包括短行程夾持、止擋、推出、閘門、蓋板與治具釋放。緊湊型氣缸也可能減少機器人腕部偏移或釋放檢查空間，但完整工裝質量與重心仍控制結果。對這類應用，可參閱緊湊型氣缸 EOAT 設計指南。
依我們審查緊湊型氣缸布局的經驗，決定性限制通常不是裸氣缸本體，而是旁邊的接頭、感測器連接器、桿端聯接件或工具進入路徑。我們的團隊發現，穿過完整安裝總成的剖面圖，比較型錄縮圖更快暴露這些衝突。
只有在以下各項都成立時，才核准 ISO 21287：
- 所需缸徑在選定產品範圍內；
- 不需要改變包絡的特殊設計即可取得所需行程；
- 行程末端能量在允許的緩衝或停止能力內；
- 安裝緊固件與桿端硬體符合可用基準；
- 氣口、流量控制、感測器與電纜仍可接近；
- 無須拆解不相關的機台段落即可安裝與拆出氣缸。
何時應選擇 ISO 15552？
ISO 15552 涵蓋 32-320 mm 缸徑，並在最高額定壓力 1,000 kPa 下標準化基本、可拆式安裝與配件尺寸以供互換。當長行程、大缸徑、可重用的可拆式安裝件、可配置緩衝或跨供應商替換控制，比最短本體更重要時，應選擇它（ISO 15552，2025 年確認）。
對於已有安裝支架、長工作行程、顯著移動能量，或維護策略建立在標準化配件上的設備，ISO 15552 氣缸通常是較安全的基準。例如 Parker 的 P1F 型錄在一個 ISO 15552 供應商系列中列出 32-125 mm 缸徑與 5-2,500 mm 行程（Parker P1F，2025）。
較長本體不一定是浪費；它可能提供工況所需的緩衝體積、軸承間距、安裝幾何、調整可及性或選配空間。如果設備已有撞擊或反彈，請先診斷氣缸緩衝失效分支，再考慮用較短本體替換致動器。
改裝決策檢查表
ISO 21287 允許其 32-100 mm 缸徑範圍使用 ISO 15552 端蓋安裝件，但這種共用配件關係不代表兩種氣缸本體可以直接替換（ISO 21287）。總長度、桿端伸出、氣口位置、感測器槽、緩衝調整可及性與緊固件路徑仍可能變化，因此每次改裝都需要圖面疊合與機台試驗。
轉接板可以解決螺栓孔位，卻可能消除空間節省。計算 $S_L$ 前，請把轉接板厚度、螺栓頭、對準特徵與工具間隙納入 $L_{21287}$。否則，報告的百分比描述的是兩支鬆散氣缸，而不是已安裝的機台。
請使用以下順序：
- 記錄已安裝氣缸的完整型號代碼、缸徑、行程、桿端、氣口、開關、緩衝與安裝方式。
- 定義機台基準與確切受限包絡。
- 依動態使用點壓力計算所需伸出與縮回推力。
- 檢查移動質量、速度、撞擊能量、外部停止件與允許緩衝能量。
- 在兩個端位疊合配置後的 2D 圖面或 CAD 模型。
- 加入接頭、流量控制、氣管、電纜、轉接件、防護件與拆卸間隙。
- 確認感測器邏輯與開關調整範圍。
- 鎖緊新安裝件前，檢查桿對準與外部導引。
- 進行受控首件測試，檢查洩漏、出力、行程時間、末端撞擊、感測與溫度。
- 凍結核准圖面、料號、設定值與測試紀錄，供後續採購。
對高密度電子設備，PCB 緊湊型氣缸整合指南提供治具間隙、電路板應力、相機、感測器與空氣品質的應用檢查。
RFQ 與核准紀錄應包含哪些內容？
ISO 15552 提供從 32 到 320 mm 的 11 個名義缸徑，而 ISO 21287 提供 32-100 mm 的五個重疊名義缸徑，另有 20 與 25 mm 緊湊尺寸（ISO 15552；ISO 21287）。RFQ 必須指出選定家族與配置後介面，不能只詢問「ISO 氣缸」。
| RFQ 欄位 | 所需證據 | 核准問題 |
|---|---|---|
| 標準與版本 | ISO 15552:2018 或 ISO 21287:2004 | 聲稱的範圍是否最新且適用？ |
| 缸徑與行程 | 配置後型號代碼與圖面 | 是否符合出力與行程要求？ |
| 參考包絡 | 縮回、伸出與維修尺寸 | 聲稱的節省是否以共同基準量測？ |
| 安裝與桿端 | 安裝代碼、桿螺紋、配件圖面 | 既有機台介面是否能配合？ |
| 氣口與接頭 | 螺紋、位置、方向、接頭包絡 | 氣路能否安裝與維修？ |
| 緩衝與能量 | 緩衝類型、速度、移動質量、能量上限 | 氣缸能否在生產速度下安全停止？ |
| 感測器 | 開關類型、槽、連接器、調整範圍 | PLC 確認是否仍可重複？ |
| 環境 | 溫度、空氣品質、腐蝕、清洗 | 密封件與材料是否適用？ |
| 驗收測試 | 出力、時間、洩漏、撞擊、感測、溫度 | 什麼可量測結果能放行零件？ |
根據我們對兩項 ISO 範圍與目前供應商型錄的分析，最強的採購文字會分開指定三個證據負責人：ISO 標準控制命名尺寸，供應商配置圖面控制選定產品，而機台驗收測試控制功能核准。沒有任何單一標籤能取代三者。
關於頁面說明支援氣缸應用的工程角色。如果圖面比較仍無法解決，請透過聯絡頁面提交證據包，不要只因型錄名稱相近就核准。
結論：哪項 ISO 氣缸標準更節省空間？
ISO 21287 是緊湊型標準，涵蓋 20-100 mm 缸徑、最高 1,000 kPa；ISO 15552 則涵蓋 32-320 mm 的可拆式安裝氣缸，公開壓力邊界相同（ISO 21287；ISO 15552）。ISO 21287 通常在軸向包絡比較中勝出，但只有在配置圖面證明時，40% 才成立。
對通過緩衝、負載、安裝、感測與維護檢查的空間受限短行程任務，選擇 ISO 21287。當缸徑範圍、長行程、可拆式安裝互換性、緩衝選項或服務標準化更有價值時，選擇 ISO 15552。記錄比較尺寸與測試標準，讓決策能延續到下一次供應商替換。
ISO 15552 與 ISO 21287 FAQ：工程師應詢問什麼？
ISO 15552 與 ISO 21287 有 32-100 mm 的缸徑重疊，以及公開的 1,000 kPa 壓力邊界，但兩者標準化的是不同氣缸家族（ISO 15552；ISO 21287）。以下問題可把理論相似性與選型、改裝核准所需的配置證據分開。
ISO 21287 保證節省 40% 空間嗎？
不保證。ISO 21287 定義緊湊型尺寸系列，但其公開範圍沒有承諾相對於 ISO 15552 的固定百分比。應以相同缸徑、行程、活塞桿配置與機台基準的配置圖面計算，並在報告前納入安裝件、轉接板、接頭、感測器與維修間隙。
相同缸徑的 ISO 15552 與 ISO 21287 氣缸會產生相同出力嗎？
當缸徑與活塞有效壓力相同時，兩者具有相同的理論伸出推力；但實際出力會受到密封摩擦、背壓、對準狀態與致動器處工作壓力影響。縮回推力還取決於活塞桿直徑，因此應比較配置後型錄資料並量測實際應用，不能只看缸徑。
ISO 21287 氣缸可以直接替換 ISO 15552 氣缸嗎？
不能直接假設。ISO 21287 允許 32-100 mm 缸徑採用 ISO 15552 端蓋安裝件，但本體長度、桿端伸出、氣口、開關、緩衝與維修空間仍可能不同。應疊合配置圖面、納入每個轉接件與接頭，再在機台上驗證出力、時序、洩漏、感測與末端撞擊。
為什麼 ISO 21287 沒有可調式緩衝？
ISO 21287 範圍說明其標準化緊湊系列不配備可調式緩衝，因此需要該功能的應用會受到限制。現代供應商可能在採用該標準的產品上提供彈性或自調式緩衝；請確認確切料號與能量上限，不要從 ISO 標籤推斷選配。
長行程應用通常哪項標準較適合？
ISO 15552 通常是較好的起點，因為其供應商系列常提供更寬的行程範圍、更大的缸徑、可拆式安裝件與可調式緩衝選項。但標準本身不保證每種行程；核准前仍要確認型錄範圍、活塞桿穩定性、導引、速度、緩衝能量與安裝包絡。
來源與技術參考
- ISO 15552:2018，可拆式安裝氣動氣缸、32-320 mm 缸徑、最高額定壓力 1,000 kPa。2025 年確認。
- ISO 21287:2004，單桿緊湊型氣動氣缸、20-100 mm 缸徑、最高工作壓力 1,000 kPa。2023 年確認。
- Festo ADN 緊湊型氣缸 50 mm 系列，供應商專用的行程、壓力與緩衝資料。2026-07-19 取得。
- Festo DSBC ISO 氣缸 50 mm 系列，供應商專用的行程、壓力、出力與緩衝資料。2026-07-19 取得。
- Festo ADN 緊湊型氣缸型錄，目前供應商尺寸與配置變體。2026 年 3 月。
- Parker P1F 氣動氣缸型錄，ISO 15552 供應商範圍與配置資料。2025。
- AutomationDirect：如何選擇氣動氣缸，嵌入式氣缸選型概覽。2021-04-16 上傳。
