อะไรทำให้กระบอกสูบนิวเมติกรั่วภายใน และจะแก้ไขได้อย่างไร?

Internal leakage ในกระบอกสูบนิวเมติกคือการที่ลมผ่านจากห้องหนึ่งของกระบอกสูบไปยังอีกห้องหนึ่งโดยไม่ควรเกิดขึ้น ส่วนใหญ่มาจาก piston seal bypass, seal wear, contamination, bore damage, assembly error หรือ side load ที่ทำให้ซีลสึกผิดปกติ อาการที่เห็นอาจเป็นแรงตก, drift, hold ไม่อยู่, air consumption สูงขึ้น, cycle time เปลี่ยน หรือมี pressure differential ที่คงไว้ไม่ได้แม้ external fittings ดูแห้งและไม่มีเสียงรั่วชัดเจน

การแก้ปัญหาที่ถูกต้องไม่ใช่เพิ่มแรงดันเพื่อชดเชย leak เพราะวิธีนั้นเพิ่มการใช้ลม เพิ่มแรงกระแทก และอาจเร่งความเสียหายของ seal กับ valve ต้องแยกก่อนว่าลมรั่วผ่าน piston seal จริงหรือมาจาก rod seal, valve leakage, fitting, tube, exhaust restriction หรือ แรงดันตกคร่อม ของระบบ หากยืนยันว่าเป็น cylinder-only internal leakage จึงค่อยตัดสินใจว่าจะเปลี่ยน seal kit, rebuild พร้อมชิ้นส่วนเพิ่มเติม หรือ replace ทั้งชุด

Internal Leakage ในกระบอกสูบนิวเมติกคืออะไร?

ในกระบอกสูบ double-acting ปกติ piston seal แยกห้อง cap side และ rod side เพื่อให้แรงดันสร้างแรงตามทิศที่ต้องการ เมื่อ seal bypass เกิดขึ้น ลมส่วนหนึ่งไหลข้ามลูกสูบ ทำให้ pressure differential ลดลง ถึงแม้ supply pressure ยังดูปกติที่ ตัวควบคุมแรงดัน กระบอกสูบอาจยังเคลื่อนที่ได้ แต่แรงใช้งานลดลงและ compressor ต้องจ่ายลมเพิ่มเพื่อรักษา pressure

ต้องแยก internal leakage ออกจาก external leakage ให้ชัด Rod-seal leakage คือการรั่วออกสู่บรรยากาศที่ gland ส่วน valve leakage คือการรั่วภายในวาล์ว เช่น supply ไป exhaust หรือ work port ไป exhaust อาการอาจคล้ายกัน แต่การซ่อมต่างกันมาก หากเปลี่ยน piston seal ทั้งที่ valve รั่ว ปัญหาจะไม่หายและ downtime จะเกิดซ้ำ

เส้นทางรั่วหรือสูญเสีย	ลมเคลื่อนที่ไปที่ใด	หลักฐานที่พบบ่อย	ขั้นตอนแยกสาเหตุแรก
Piston seal bypass	จากห้องหนึ่งของกระบอกสูบไปอีกห้อง	drift, hold อ่อน, flow ที่พอร์ตตรงข้าม	แยก cylinder ออกจาก valve test
Rod-seal leakage	จาก working chamber ออกสู่บรรยากาศที่ gland	เสียง hiss, ตรวจ flow ได้, มีคราบรอบ rod	ตรวจ rod, gland, wiper และ rod seal
Valve internal leakage	รั่วภายใน valve จาก supply หรือ work port ไป exhaust	cylinder drift เฉพาะตอนต่อกับ valve	cap หรือ test cylinder ด้วย manifold ที่อนุมัติ
Supply pressure loss	แรงดันหายก่อนถึง cylinder inlet ระหว่าง flow	เกจ static ปกติ แต่แรงดันต่ำตอนเคลื่อนที่	วัดแรงดันสองด้านของ restriction
Exhaust restriction	ห้องกระบอกระบายลมออกไม่ทัน	motion ช้าหรือกระตุก แต่ hold leak ไม่ชัด	ตรวจ muffler, meter-out valve และ exhaust path

ทำไมลมถึง Bypass ผ่าน Piston Seal?

สาเหตุหลักคือ seal wear ตามอายุการใช้งาน, contamination จากน้ำ น้ำมัน หรือ particle, bore ที่เป็นรอย, corrosion, seal ถูกบาดตอนประกอบ, grease ไม่ถูกชนิด, อุณหภูมิเกิน rating, side load ทำให้ piston เอียง หรือ pressure spike ทำให้ seal lip เสียรูป ในบางกรณี cylinder ถูกใช้นอก speed หรือ load envelope จนเกิดความร้อนและ wear เร็วกว่าที่คาด

การรั่วภายในมักค่อยๆ เพิ่มขึ้น ไม่ได้เกิดเป็น failure แบบทันทีเสมอไป เครื่องอาจเริ่มจาก cycle time ยาวขึ้นเล็กน้อย ต้องเพิ่ม ตัวควบคุมแรงดัน pressure หรือ hold position สั้นลงก่อนที่จะหยุดทำงาน เมื่อทีมซ่อมบำรุงบันทึกค่า leakage หรือ pressure decay เป็น baseline จะเห็น trend ก่อนเกิด downtime และเลือกเวลาซ่อมได้ใน maintenance window

Internal Leakage ส่งผลต่อแรงและการใช้ลมอย่างไร?

แรงกระบอกสูบเกิดจาก pressure differential ระหว่างสองห้อง หากลมรั่วผ่าน piston seal ห้องที่ควรมีแรงดันต่ำจะมี pressure เพิ่มขึ้นหรือห้องที่ควรมีแรงดันสูงจะรักษา pressure ไม่ได้ ผลคือแรงสุทธิลดลง แม้ ตัวควบคุมแรงดัน pressure จะถูกตั้งเท่าเดิม นอกจากนี้ compressor และ valve ต้องจ่ายลมเพิ่มเพื่อชดเชย leak ทำให้ energy cost สูงขึ้นและอาจทำให้แกนอื่นในเครื่องแรงดันตกในช่วง demand สูง

อาการที่พบคือ cylinder อ่อนแรงเฉพาะช่วง, drift เมื่อ hold load, cycle time ไม่คงที่, muffler มี flow ต่อเนื่อง, pressure decay ระหว่าง dwell, หรือเครื่องต้องใช้ pressure สูงกว่าเดิมเพื่อทำงานเดิม การเพิ่ม pressure อาจทำให้เครื่องผ่าน production ชั่วคราว แต่จะซ่อน failure และเพิ่มแรงบน seal, rod, mounting และ tooling

อาการ	สงสัย piston bypass เมื่อ	สาเหตุอื่นที่เป็นไปได้เมื่อ	ค่าที่ตัดสิน
Cylinder drift ขณะหยุด	leak ยังอยู่ใน cylinder-only hold test	drift หายเมื่อแยก valve	opposite-port flow เมื่อ valve isolated
แรงอ่อน	pressure difference ตกข้าม piston	inlet pressure ตกก่อนถึง cylinder	two-port dynamic pressure
extension ช้า	bypass flow ค้างระหว่าง hold period	valve Cv, tube ID, ตัวควบคุมแรงดัน หรือ fitting จำกัด supply	upstream และ downstream pressure ขณะ flow
retraction ช้า	bypass ปรากฏใน rod-side test	muffler หรือ meter-out จำกัด exhaust	exhaust back pressure
motion กระตุก	seal damage เปลี่ยนตาม stroke	side load, dry guide หรือ static friction สูง	no-load cycle และ alignment check
การใช้ลมเพิ่ม	cylinder-only flow test ยืนยัน bypass	fitting, tube, valve, drain หรือ tool รั่วภายนอก	branch flow เมื่อ isolate component

จะยืนยันได้อย่างไรว่ากระบอกสูบรั่วภายใน?

เริ่มจากทำให้เครื่องปลอดภัย ปิดพลังงาน คุมโหลด และระบายแรงดันตามขั้นตอน จากนั้นตรวจ external leak ที่ fitting, tube, rod gland, end cap และ valve exhaust ก่อน หากไม่พบ ให้ติดตั้ง gauge หรือ transducer ที่สองพอร์ตและทดสอบภายใต้ load condition ที่ทำให้เกิดอาการจริง การวัดต้องดูทั้ง static hold และ dynamic stroke เพราะบาง leak ปรากฏเฉพาะช่วงหนึ่งของการเคลื่อนที่

เมื่อจำเป็นต้องทำ cylinder-only leakage test ต้องใช้วิธีที่อนุมัติ เช่น manifold หรือ test fixture ที่ป้องกันการเคลื่อนที่และควบคุม pressure ได้ อย่าถอด tube แล้วใช้นิ้วอุดหรือฟังเสียงอย่างเดียว เพราะไม่ปลอดภัยและไม่ให้ข้อมูลเชิงปริมาณ บันทึก pressure, time, direction, temperature, load และ position ทุกครั้งเพื่อเทียบกับ limit ของผู้ผลิตหรือ baseline ที่ตกลงไว้

เครื่องมือการเลือกขนาดกระบอกสูบเครื่องคำนวณแรงกระบอกสูบใส่แรงดันที่วัดได้ที่พอร์ตกระบอกสูบ ไม่ใช่เฉพาะ ตัวควบคุมแรงดัน ค่าตั้ง เพื่อเปรียบเทียบแรง แรงผลัก/แรงดึง ที่คาดหวังหลังการทดสอบ leakแรง = แรงดัน × พื้นที่ใช้งานเส้นผ่านศูนย์กลางกระบอกเส้นผ่านศูนย์กลางก้านแรงดันใช้งานค่าชดเชยแรงเสียดทานเปิดเครื่องคำนวณ ->

เครื่องมือลมอัดเครื่องคำนวณอัตรารั่วจากแรงดันลดใช้ ปริมาตรที่แยกออก ที่ทราบค่า, start แรงดัน, end แรงดัน และ elapsed เวลา เพื่อประเมิน การรั่วไหล เมื่อ ชุดทดสอบ รองรับ แรงดัน-decay method ที่ถูกต้องอัตรารั่ว = ปริมาตร × แรงดันตก / เวลาปริมาตรระบบแรงดันเริ่มต้นแรงดันปลายทางเวลาที่แรงดันลดลงเปิดเครื่องคำนวณ ->

Faults ที่ดูเหมือน Internal Leakage

หลายปัญหาสร้างอาการคล้าย internal leakage แต่ไม่ได้เกิดจาก piston seal เช่น valve spool รั่ว, exhaust muffler อุดตัน, tube ถูกบีบ, fitting รั่วเล็ก, ตัวกรอง/drain มีปัญหา, ตัวควบคุมแรงดัน droop, compressor pressure ตก, load เพิ่มขึ้น, guide ฝืด หรือ sensor sequence ผิด หากไม่วัดแรงดันสองพอร์ตและแยก valve ออก อาจซ่อม cylinder ทั้งที่สาเหตุอยู่ upstream หรือ downstream

ตัวอย่างที่พบบ่อยคือ cylinder drift เมื่อวาล์วยังต่ออยู่ แต่เมื่อ isolate cylinder แล้วไม่ drift นั่นชี้ไปที่ valve leakage มากกว่า piston bypass อีกกรณีคือกระบอกช้าและกินลมมากเพราะ muffler อุดตันทำให้ exhaust back pressure สูง ผู้ใช้เข้าใจว่า seal รั่วเพราะแรงตก แต่ความจริงคืออากาศออกจากห้องตรงข้ามไม่ทัน

ซ่อม, Rebuild หรือ Replace

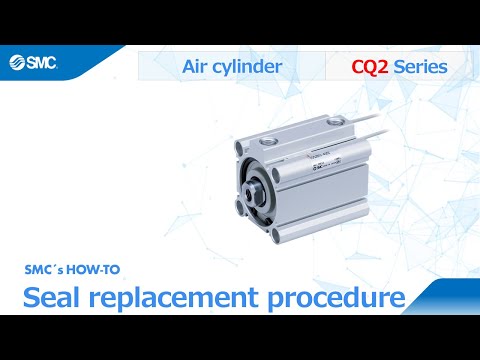

ถ้า seal worn แต่ bore smooth, rod straight, guide sound และมี seal kit ที่ถูกต้อง การซ่อมด้วย seal kit อาจเพียงพอ แต่หาก bore เป็นรอย corrosion, rod มี scratch ในเส้นทาง seal, guide สึกด้านเดียว, mounting บิด หรือ side load ยังไม่ถูกแก้ การเปลี่ยน seal อย่างเดียวจะล้มเหลวซ้ำ ต้อง rebuild พร้อมชิ้นส่วนเพิ่มเติมหรือ replace cylinder และแก้สาเหตุทางกลไกควบคู่กัน

การตัดสินใจควรพิจารณา downtime, part availability, validation requirement และความเสี่ยงต่อ safety/quality ไม่ใช่ราคาของ seal kit เท่านั้น ในงานที่มี cylinder obsolete หรือไม่รู้แหล่งที่มาของอะไหล่ การ replace ด้วยรุ่นที่ validate ได้อาจมี total cost ต่ำกว่า แม้ราคาซื้อสูงกว่า เพราะลดการหยุดซ้ำและลดความไม่แน่นอนหลังซ่อม

ผลตรวจ	ซ่อมด้วย seal kit	rebuild พร้อมชิ้นส่วนเพิ่ม	replace cylinder	เหตุผล
seal worn, bore smooth, guide ดี	ใช่	มักไม่ต้อง	มักไม่ต้อง	wear จำกัดอยู่ที่ service part
seal ถูกบาดตอนประกอบ	ใช่	ตรวจ groove และขอบคม	มักไม่ต้อง	ต้องแก้วิธีประกอบก่อน
bore mark ยังอยู่ใน repair limits	ไม่พอ	อาจใช่	อาจใช่	ต้อง restore และวัดผิว
bore เป็นรอยลึก กัดกร่อน หรือ out of tolerance	ไม่	ถ้ามี tube service ที่อนุมัติ	บ่อยครั้ง	seal ใหม่จะวิ่งผ่านความเสียหายเดิม
guide สึกด้านเดียว	ไม่	ใช่ พร้อมแก้ alignment	อาจใช่	side load จะทำลาย seal ใหม่
structure crack หรือ permanent deformation	ไม่	ให้ผู้ผลิตตัดสิน	ใช่	seal kit คืนโครงสร้างไม่ได้

ควร Verify การซ่อมอย่างไร?

หลังซ่อมต้องทดสอบภายใต้เงื่อนไขเดียวกับก่อนซ่อม เช่น pressure, load, direction, position, temperature และ dwell time เปรียบเทียบ internal leakage, external leakage, dynamic pressure, cycle time, force/hold และ air-quality finding หากค่า leakage ลดลงแต่ cycle time ยังช้า ให้ตรวจ valve flow หรือ exhaust restriction ต่อ หาก force กลับมาแต่ leakage ยังสูงกว่าค่า limit ให้หยุดใช้งานและตรวจผิว bore หรือ seal installation อีกครั้ง

การ verify ที่ดีควรบันทึกค่า baseline หลังซ่อมไว้สำหรับครั้งถัดไป เพราะกระบอกสูบบางตัวมี leakage ต่ำมากตอนใหม่และเพิ่มขึ้นตามอายุ ในการสั่งอะไหล่หรือส่ง RFQ ให้เบปโต นิวเมติก ควรแนบ model, bore, stroke, seal material, pressure, air quality, failure photo และผล test ก่อน/หลัง เพื่อช่วยตัดสินว่าควรเลือก seal kit, cylinder replacement หรือปรับระบบนำทางและลมอัด เบปโต นิวเมติกคือกลุ่มผลิตภัณฑ์นิวเมติกของเบปโต อินดัสเทรียล

รายการ verify	บันทึกก่อนซ่อม	บันทึกหลังซ่อม	เกณฑ์ผ่าน
Internal leakage	flow หรือ pressure decay ทั้งสองทิศ	เงื่อนไขเดียวกัน	model limit หรือ baseline ที่ตกลง
External leakage	rod gland, ports, caps, fittings	ตรวจจุดเดิม	อยู่ใน limit และไม่มี leak ใหม่
Dynamic pressure	สองพอร์ตใน fault cycle	สองพอร์ตหลังซ่อม	pressure difference ที่ต้องใช้กลับมา
Cycle time	extend/retract time ใต้โหลดปกติ	ทำซ้ำที่ setting ปกติ	คงที่และอยู่ใน requirement
Force or hold	load, pressure, position, dwell time	ทำซ้ำโดยไม่เพิ่ม pressure	ผ่าน safety และ process requirement
Temperature	ambient และ cylinder surface	ซ้ำหลัง warm-up	อยู่ใน rating ของ seal และ cylinder
Air quality	ตัวกรอง, drain, oil, water, particle evidence	บันทึก corrective action	ตรง machine air-quality requirement

Internal Leakage FAQ

Internal leakage ที่ยอมรับได้ในกระบอกสูบนิวเมติกมีเท่าไร?

ไม่มีค่ากลางที่ใช้ได้กับทุกกระบอก ต้องดู limit ของผู้ผลิต รุ่น cylinder, bore, seal, pressure, temperature และ application บางคู่มือให้ตัวอย่างเช่น 10 cm3/min ในเงื่อนไขเฉพาะ แต่ไม่ควรนำไปใช้เป็น limit ทั่วไปโดยไม่ตรวจเอกสารของรุ่นนั้น

ได้ยินเสียง internal leakage หรือไม่?

บางครั้งได้ยินเสียงผ่าน exhaust หรือ port แต่หลายกรณีเงียบเกินกว่าจะฟังได้ โดยเฉพาะเมื่อ leak เล็กแต่มีผลต่อ hold force ควรใช้ pressure decay, flow test หรือ two-port pressure measurement แทนการฟังเสียงอย่างเดียว

จะแยก cylinder leakage ออกจาก valve leakage อย่างไร?

ต้องแยกวงจรด้วยวิธีปลอดภัยและอนุมัติ ตรวจ external leak ก่อน แล้วทดสอบ cylinder-only เทียบกับสภาพที่ต่อ valve หากอาการหายไปเมื่อแยก valve ให้ตรวจ valve internal leakage และ exhaust path

ควรเปลี่ยน piston seal บ่อยแค่ไหน?

ขึ้นกับ cycle, pressure, speed, load, side load, temperature, air quality และ contamination ไม่มีรอบเวลาตายตัวที่เหมาะกับทุกเครื่อง การบันทึก leakage trend, cycle time และ failure history จะบอกช่วงซ่อมได้ดีกว่าการใช้ปฏิทินอย่างเดียว

ควรเพิ่มแรงดันเพื่อชดเชย internal leakage หรือไม่?

ไม่ควรใช้เป็นวิธีแก้ถาวร การเพิ่มแรงดันเพิ่มการใช้ลมและโหลดบน seal, rod, mounting และ tooling อาจทำให้ failure รุนแรงขึ้น ควรยืนยันสาเหตุ leak แล้วซ่อมหรือ replace ตามเกณฑ์วิศวกรรม
