Rodless Cylinder สำหรับ Conveyor ระยะชักยาว

ระบบ conveyor ระยะชักยาวต้องการมากกว่ากระบอกสูบที่ยืดได้ไกล การเลือก rodless cylinder ต้องตรวจ machine envelope, load path, โมเมนต์ที่ชุดนำทาง, support span, flow requirement, stopping energy, contamination และเงื่อนไข commissioning พร้อมกัน หากดูเฉพาะ bore และ stroke ใน catalog อาจได้ actuator ที่ใส่ในพื้นที่ได้ แต่สั่น ฝืด ใช้ลมสูง หรือหยุดปลาย stroke อย่างรุนแรงเมื่อติดตั้งกับ payload จริง

Rodless cylinder เหมาะกับ conveyor หลายแบบเพราะ carriage เคลื่อนตาม body โดยไม่มี piston rod ยื่นออกมา จึงลดพื้นที่ axial เมื่อเทียบกับ standard cylinder ระยะชักยาว แต่ประโยชน์นี้ใช้ได้จริงเมื่อ body ได้รับ support ที่ถูกต้อง payload ถูก guide อย่างเหมาะสม และ valve/tubing ส่ง flow ได้พอสำหรับ stroke time ที่ต้องการ

ประเด็นสำคัญ

เปรียบเทียบ rodded และ rodless ด้วย duty เดียวกัน ไม่ใช่ดู stroke และ bore แยกจาก load path

สำหรับ long stroke ให้ตรวจ support, deflection, โมเมนต์ที่ชุดนำทาง และ stopping energy ก่อนยืนยันราคา

Flow demand เพิ่มขึ้นอย่างรวดเร็วเมื่อกำหนด stroke time สั้นลง โดยเฉพาะ stroke 3-6 m

RFQ ที่ดีควรแนบ mass, center of gravity, speed, pressure, tube length, mounting orientation และ cleaning/contamination conditions

เมื่อใด Rodless Cylinder เป็นตัวเลือกที่เหมาะกับ Long-Stroke Conveyor?

Rodless cylinder เป็นตัวเลือกที่เหมาะเมื่อเครื่องต้องการ travel ยาวแต่พื้นที่ด้านหน้าหรือด้านหลังไม่มีพอสำหรับ rod projection ของ standard cylinder ตัวอย่างเช่น transfer shuttle, indexing conveyor, diverter, pusher, reject lane หรือ loading axis ที่ต้องเคลื่อน payload ไปกลับตามรางเดียวกัน การไม่มี rod ยื่นช่วยให้ envelope ใกล้เคียง stroke length มากขึ้นและลด guarding space รอบปลาย rod

อย่างไรก็ตาม rodless ไม่ได้ชนะทุกงาน หาก payload ต้องการ positioning หลายจุดด้วยความแม่นยำสูงมาก, speed profile ซับซ้อน, cleanroom ที่ไม่ยอมรับ slot contamination หรือ load แนวดิ่งที่ต้องการ holding redundancy อาจต้องใช้ servo-electric axis, linear motor หรือระบบ guide/brake เฉพาะ ต้องนิยาม requirement ของ conveyor ก่อนเลือก technology

การเลือก bore ตรวจ thrust เท่านั้น ยังไม่แทน guide, support และ frame check ในระบบ conveyor ระยะยาว

ต้องกำหนด Conveyor Duty Data อะไรก่อน Sizing?

เริ่มจาก duty sheet ที่ทุก supplier ใช้เหมือนกัน ข้อมูลควรรวม working stroke, overtravel, sensor zones, moving mass, tooling mass, payload variation, center of gravity, orientation, stroke time, dwell time, รอบต่อนาที, pressure during motion, valve position, tube ID และ tube length หากขาดข้อมูลเหล่านี้ ผู้ขายแต่ละรายจะใส่ assumption ต่างกันและ quote จะเทียบกันไม่ได้

Input	สิ่งที่ต้องบันทึก	เหตุผลที่เปลี่ยนการเลือก
Travel	Working stroke, overtravel, sensor zones	กำหนด body length และ support layout
Moving mass	Payload, carriage, bracket, cable carrier	กำหนด acceleration และ stopping energy
Load offset	ระยะจาก carriage center ถึง payload center of gravity	สร้าง pitch, yaw หรือ roll moment
Orientation	Horizontal, vertical, inclined	เปลี่ยน gravity และ safe-failure behavior
Motion target	Stroke time, dwell, รอบต่อนาที	กำหนด speed, flow และ thermal duty
Air condition	Pressure ระหว่าง motion, tube ID, tube length, valve flow	กำหนด thrust และ acceleration ที่ใช้ได้จริง

สำหรับ conveyor ที่มี accumulation หรือ pallet load เปลี่ยนตามรอบการผลิต ให้กำหนดทั้ง nominal และ worst-case mass พร้อมตำแหน่ง CG ที่เลวร้ายที่สุด ระบุด้วยว่า load ถูก guide โดย conveyor rail อยู่แล้วหรือ carriage ของ cylinder ต้องรับน้ำหนักโดยตรง ข้อมูลนี้แยกงานที่ต้องใช้ integrated guided rodless cylinder ออกจากงานที่ใช้ basic rodless cylinder ร่วมกับ external guide ได้ชัดเจน

ควรเปรียบเทียบ Rodded และ Rodless Cylinders อย่างไร?

การเปรียบเทียบที่ถูกต้องต้องใช้ duty เดียวกัน: stroke, mass, load center, orientation, speed, pressure และ safety requirements ต้องไม่เปลี่ยนระหว่าง candidate Standard cylinder ระยะยาวต้องตรวจ rod buckling และพื้นที่ rod projection ส่วน rodless cylinder ต้องตรวจ tube support, carriage moment และ sealing band หรือ coupling mechanism

Check	Rodded cylinder	Rodless cylinder
Machine envelope	Body plus extended rod และ service access	Body ใกล้ stroke length
Long-stroke structural concern	Rod buckling ภายใต้ compression	Tube support, carriage load, โมเมนต์ที่ชุดนำทาง
Side load strategy	External guide ควรแยก side load ออกจาก rod	Guided carriage หรือ external guide ต้องมี rating
Force path	Piston to rod to joint to payload	Piston to coupling to carriage to payload
Main wear points	Rod seal, bearing, joint, external guide	Coupling หรือ band, guide, carriage, seals, supports
Selection evidence	Buckling chart และ mounting factor	Force, moment, support, speed, cushion data

เครื่องมือการเลือกขนาดกระบอกสูบเครื่องคำนวณการโก่งของแกนกระบอกสูบเปรียบเทียบ เส้นผ่านศูนย์กลางก้านสูบ, ความยาวช่วงไร้การรองรับ, สภาพปลายยึด, โมดูลัสของวัสดุ, โหลดอัด และ ตัวประกอบความปลอดภัย ก่อนอนุมัติ ทางเลือกแบบมีก้าน ระยะชักยาวโหลดโก่งเดาะ = pi^2 x E x I / ความยาวประสิทธิผล^2เส้นผ่านศูนย์กลางก้านความยาวที่ไม่มีตัวรองรับแฟกเตอร์เงื่อนไขปลายก้านแรงอัดที่กระทำเปิดเครื่องคำนวณ

บางครั้ง standard cylinder ยังเหมาะกว่า เช่น stroke สั้นกว่า 500-800 mm, payload ถูก guide ดีมากอยู่แล้ว, สภาพแวดล้อมสกปรกจน slot ของ rodless เสี่ยงสูง หรือโรงงานมี spare parts และ maintenance skill สำหรับ ISO cylinder อยู่แล้ว ในทางกลับกัน rodless มักแข็งแรงด้าน envelope เมื่อ stroke ยาวและพื้นที่ปลาย rod เป็นข้อจำกัดหลัก

Load Path และ Guide Moments

Load path ของ conveyor เริ่มที่ payload และ tooling ผ่าน bracket เข้าสู่ carriage หรือ external guide แล้วลง cylinder body, supports, bolts และ machine frame ถ้า CG อยู่ห่างจาก carriage center แม้ไม่มาก ก็สร้าง moment ที่ guide ต้องรับ การคำนวณ thrust จาก pressure x area ไม่บอกว่า guide bearing และ support จะอยู่รอดหรือไม่

ให้แยกแรงเป็น horizontal thrust, vertical load, lateral load และ moments รอบแกนต่าง ๆ ตาม coordinate system ของผู้ผลิต ถ้ามี cable carrier หรือ hose loop ให้รวม drag และ reaction force ด้วย เพราะใน stroke ยาว แรงจากสายและท่ออาจเปลี่ยนไปตามตำแหน่ง carriage ทำให้บางช่วงเกิด moment สูงกว่าจุดอื่น

Target Stroke Time ต้องใช้ Flow เท่าไร?

Stroke ยาวทำให้ flow demand โตเร็ว โดยเฉพาะเมื่อกำหนดเวลาไปกลับสั้น ทฤษฎีง่าย ๆ คือ chamber volume หารด้วย stroke time แล้วแปลงเป็น standard flow ด้วย absolute pressure ratio จากนั้นเพิ่ม margin สำหรับ แรงดันตกคร่อม, valve response, tubing และ load variation การลดเวลา stroke จาก 8 s เป็น 4 s เพิ่ม flow demand เป็นสองเท่าโดยประมาณ แม้ cylinder bore และ stroke ไม่เปลี่ยน

กำหนด stroke time ให้เร็วขึ้นโดยไม่ตรวจ valve และ tube sizing มักทำให้ แรงดันตกคร่อม และ cycle instability สูงขึ้น

เครื่องมือการเลือกขนาดกระบอกสูบเครื่องคำนวณอัตราการไหลที่กระบอกสูบต้องการประเมิน L/min หรือ SCFM ที่ต้องใช้จาก ขนาดกระบอก, ช่วงชัก, target เวลา, แรงดัน และ ส่วนเผื่อการเลือกขนาด ก่อนเลือก วาล์ว และ ท่อลมอัตราการไหลที่ต้องใช้ = ปริมาตรกระบอก / เวลาเป้าหมาย × อัตราส่วนแรงดันเส้นผ่านศูนย์กลางกระบอกเส้นผ่านศูนย์กลางก้านความยาวระยะชักเวลาระยะชักเป้าหมายเปิดเครื่องคำนวณ

Long-stroke conveyor ที่ valve cabinet อยู่ไกลจาก actuator ต้องนับ tube volume และ pressure loss ด้วย ท่อยาวเกินจำเป็นเพิ่ม dead volume และทำให้ response ช้าลง ส่วน valve ที่ undersized ทำให้ port pressure ต่ำกว่าที่ sizing ใช้ แม้ ตัวควบคุมแรงดัน upstream จะตั้งค่าเพียงพอก็ตาม

Stopping Energy และ Cushioning

ความเร็วปลาย stroke เป็นตัวคูณสำคัญของ stopping energy เพราะ พลังงานจลน์ เท่ากับ 0.5 x m x v² เมื่อ speed เพิ่มสองเท่า energy เพิ่มสี่เท่า ใน conveyor ระยะยาวที่ payload หนัก การพึ่ง internal cushion อย่างเดียวโดยไม่ตรวจ moving mass และ end velocity อาจทำให้ end cover, support หรือ tooling รับแรงกระแทกสูงเกิน

สำหรับ conveyor ระยะยาว ให้ตรวจ energy ที่ต้องหยุดทั้ง internal cushion และ external shock absorber

เครื่องมือการเลือกขนาดกระบอกสูบเครื่องคำนวณพลังงานกันกระแทกกระบอกสูบตรวจ มวลเคลื่อนที่, ความเร็วกระแทก, แรงขับ, แรงโน้มถ่วง และ ตัวหยุดping distance ก่อนพึ่ง internal ระบบกันกระแทก หรือเลือก external โช้คอัพพลังงานกันกระแทก = (0.5 × มวล × ความเร็ว² + งานจากแรงขับ + งานจากแรงโน้มถ่วง) × ค่าสัมประสิทธิ์ความปลอดภัยมวลเคลื่อนที่ความเร็วกระแทกแรงขับระยะคุชชั่นเปิดเครื่องคำนวณ

ควร commissioning จาก speed ต่ำและเพิ่มทีละขั้นพร้อมวัด pressure, end position และ rebound ถ้าเกิด bounce, impact noise, support movement หรือ sensor miss ให้หยุดและทบทวน cushion setting, external stop, shock absorber และ deceleration profile ก่อนเร่ง production

Rodless Cylinder Construction ใดเหมาะกับ Conveyor?

รูปแบบก่อสร้างควรเลือกตาม load, environment และ maintenance access ไม่ใช่ชื่อ rodless cylinder อย่างเดียว Magnetically coupled design มีท่อปิดและเคลื่อนสะอาด แต่ coupling force เป็น limit สำคัญ Mechanically coupled band type รับ force ได้มากและใช้ทั่วไปในอุตสาหกรรม แต่ต้องปกป้อง slot และ sealing band Basic rodless cylinder กับ external guide เหมาะเมื่อเครื่องมี guide อยู่แล้ว ส่วน integrated guided rodless cylinder เหมาะกับ payload ที่ติดบน carriage โดยตรงถ้า moment rating ผ่าน

Construction	เหมาะกับ conveyor แบบใด	Main checks
Magnetically coupled	การเคลื่อนที่สะอาด coupling demand ปานกลาง ท่อปิด	Magnetic decoupling force, debris attraction, load guide
Mechanically coupled band type	ส่งแรงได้สูงและ layout อุตสาหกรรมทั่วไป	Seal band protection, contamination, carriage guide, leakage
Basic rodless cylinder with external guide	เครื่องมี linear guide ที่ qualified แล้ว	Alignment ระหว่าง actuator และ guide, floating connection
Integrated guided rodless cylinder	Payload ติดตั้งบน carriage โดยตรง	Allowable forces and moments, guide life, mounting flatness
Servo-pneumatic package	ต้องการหลายตำแหน่งหรือ motion profiles	Feedback, valve flow, tuning, safe stop, control architecture

ถ้า conveyor อยู่ในพื้นที่ฝุ่น ผงไม้ เศษโลหะ หรือ food washdown ให้ระบุ contamination, cleaning method และ guard หรือ cover ตั้งแต่ quote เพราะ rodless cylinder บางแบบมี slot และ band ที่ต้องได้รับการปกป้อง หาก debris เข้า guide หรือ seal band การรั่วและการฝืดจะเกิดเร็วกว่าในสภาพแวดล้อมสะอาดมาก

Installation และ Commissioning Checks

การติดตั้ง long-stroke rodless cylinder ต้องตรวจพื้นผิว mount, support spacing, bolt torque, parallelism กับ conveyor guide, cable/hose routing และการเข้าถึงสำหรับ service ตลอด stroke ห้ามใช้ bolt ดึง body ให้ตรงกับ frame ที่บิด และห้ามให้ carriage ดึง external guide ให้เข้ารูปในช่วงปลาย stroke

Commissioning ควรเริ่มด้วย low-pressure jog, ไม่มี payload หรือ payload น้ำหนักต่ำ แล้วค่อยเพิ่ม load และ speed ไปยัง production condition บันทึก port pressure, cycle time, end impact, leakage, support movement และ sensor response การยืนยันครั้งเดียวด้วย jog ปุ่ม manual ไม่พอสำหรับ conveyor ที่ทำงานหลายพันรอบต่อกะ

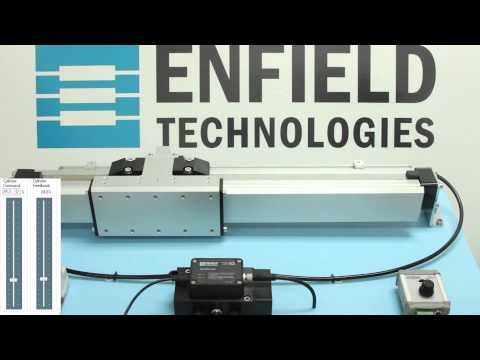

Guided Parker Origa rodless cylinder เคลื่อนที่ด้วย external position feedback — ตัวอย่างวิดีโอแสดง guided rodless cylinder พร้อม feedback ภายนอก ใช้ช่วยอธิบาย velocity control และ mid-stroke positioning

RFQ ควรรวมข้อมูลอะไร?

RFQ สำหรับ long-stroke conveyor ควรระบุ scope ให้ supplier ทุกเจ้าคำนวณบนฐานเดียวกัน แนบ layout หรือ CAD, stroke, payload, speed, orientation, cycle rate, pressure, valve location, tube length, environmental exposure, required life, support constraints และ safety needs หากต้องการให้ผู้ขายรับผิดชอบ guide, support, shock absorber หรือ control valve ต้องระบุชัดใน scope ไม่เช่นนั้น quote จะเปรียบเทียบราคาไม่ได้

สำหรับเบปโต นิวเมติก ข้อมูลที่มีประโยชน์ที่สุดคือ drawing พร้อมตำแหน่ง payload center, operating pressure ที่วัดจริง, target stroke time, จำนวน cycles ต่อวัน และข้อจำกัดด้าน mounting ทีมวิศวกรรมจะสามารถตรวจทั้ง actuator, guide, support และ air circuit แทนการเสนอ bore จาก stroke เพียงอย่างเดียว

คำถามที่พบบ่อยเกี่ยวกับ Rodless Cylinder สำหรับ Long-Stroke Conveyor

stroke สูงสุดของ rodless conveyor cylinder คือเท่าไร?

ขึ้นกับผู้ผลิต รุ่น bore, guide type, support และ orientation Catalog บางรุ่นเผยแพร่ stroke เป็นหลายพัน millimeters เช่นระดับ 5000-8500 mm แต่ค่านี้ไม่ใช่คำยืนยันว่าใช้ได้โดยไม่รองรับ ต้องตรวจ support, load moment, speed และ installation method ของ configuration จริง

rodless cylinder รับ payload ของ conveyor โดยตรงได้หรือไม่?

ทำได้เฉพาะเมื่อเป็น guided rodless cylinder หรือมี carriage/guide ที่ rating ผ่าน forces และ moments ของ payload จริง Basic rodless cylinder ที่ไม่มี guide ไม่ควรถูกใช้เป็น bearing รับ side load หากเครื่องมี external guide อยู่แล้ว ให้ cylinder ส่ง thrust และ guide รับ load เป็นหลัก

rodless cylinder ระยะยาวต้องใช้ intermediate supports หรือไม่?

หลายงานต้องใช้ โดยเฉพาะ stroke ยาว, speed สูง, payload offset, frame ไม่แข็ง หรือ mounting orientation ทำให้ body sag ต้องใช้ support chart และ accessory ของผู้ผลิต ไม่ควรเดาจากความยาว stroke อย่างเดียว

rodless conveyor cylinder วิ่งเร็วได้แค่ไหน?

ความเร็วที่ปลอดภัยขึ้นกับ bore, valve flow, tube length, port pressure, moving mass, cushion capacity, guide rating และ stroke time ที่ต้องการ Catalog อาจให้ maximum speed แต่ application ต้องตรวจ flow demand และ stopping energy ของ payload จริงก่อนอนุมัติ

stroke tolerance เท่ากับ positioning accuracy ของ conveyor หรือไม่?

ไม่เท่ากัน Stroke tolerance ระบุความยาวทางกลของ actuator ส่วน positioning accuracy ของ conveyor ยังขึ้นกับ valve control, sensors, cushion, stop, guide backlash, load variation และ control strategy หากต้องหยุดหลายตำแหน่งกลาง stroke ต้องพิจารณา feedback และ control package แยกต่างหาก

Source notes and retrieval details

แหล่งอ้างอิงด้านล่างถูกรักษา URL และลำดับไว้เพื่อให้ตรวจย้อนกลับกับต้นฉบับอังกฤษได้ การแปลนี้ถอดความเป็นภาษาไทยโดยตรง พร้อมคง model codes, standards, units และตัวเลขทางเทคนิคเดิม

แหล่งอ้างอิงทางเทคนิค

พลังงานจลน์ = 0.5 x มวลเคลื่อนที่ x ความเร็วกระแทก^2
