การป้องกันด้วยเบลโลว์: การคำนวณอัตราส่วนการอัดของบูตก้าน

อัตราส่วนการอัดของบูตก้านคือความยาวยืดตามพิกัดหารด้วยความยาวหดตามพิกัด ค่านี้มีประโยชน์สำหรับเปรียบเทียบประสิทธิภาพการจัดเก็บ แต่ไม่ใช่ขีดจำกัดผ่านหรือไม่ผ่านที่ใช้ได้กับทุกแบบ การติดตั้งที่ปลอดภัยต้องอยู่ระหว่างพิกัดยืดและอัดของผู้ผลิต ณ ตำแหน่งปลายทั้งสองของกระบอกสูบ โดยไม่เสียดสี อัดสุด ยืดตึง หรือกักแรงดัน

ความแตกต่างนี้สำคัญ ช่วงชักกระบอกสูบเป็นเพียงการเปลี่ยนตำแหน่งลูกสูบ ส่วนความยาวบูตคือระยะที่เปลี่ยนระหว่างระนาบยึดสองด้าน ซึ่งอาจรวมก้านต่อ คลีวิส ตัวเว้นระยะ ปลอก หน้าแปลน หรือเครื่องมือที่เคลื่อนที่ ต้องวัดชุดประกอบจริงแทนการบวกค่าเผื่อทั่วไปเข้ากับช่วงชักพิกัด

ประเด็นสำคัญ

• อัตราส่วนการอัดอธิบายการจัดเก็บ ไม่ได้บอกอายุใช้งาน
• ตรวจความยาวยืดและหดตามพิกัดแยกกัน
• วัดระนาบยึด ณ ตำแหน่งปลายทั้งสองของกระบอกสูบ
• ยืนยันเส้นผ่านศูนย์กลาง การระบายอากาศ แนว วัสดุ ความเร็ว และสภาพแวดล้อมก่อนสั่งซื้อ

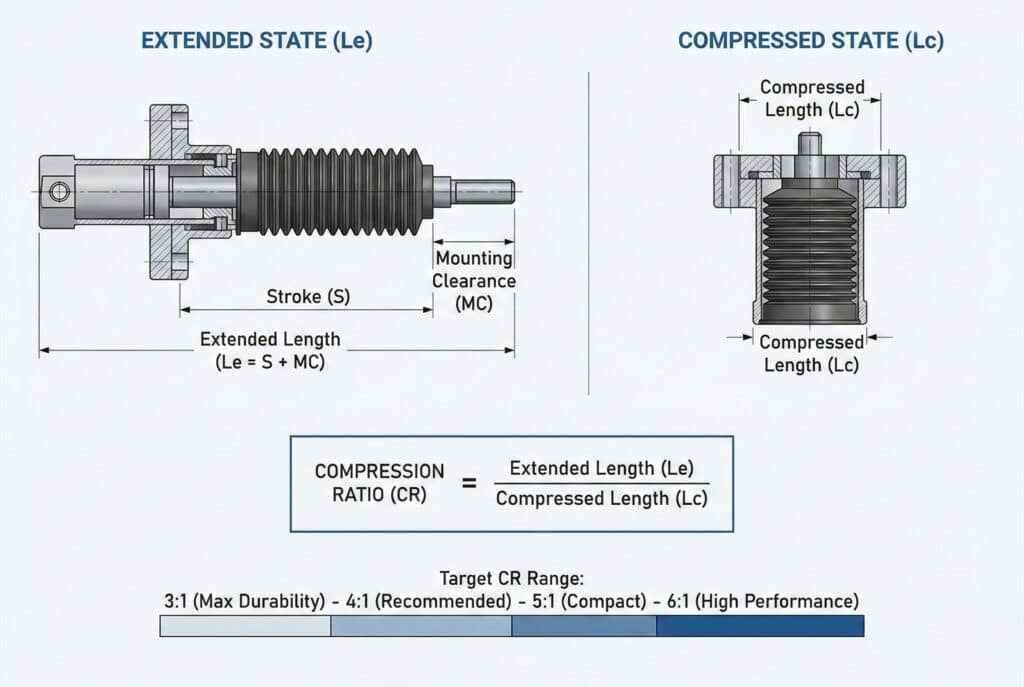

อัตราส่วนการอัดของเบลโลว์หมายถึงอะไร?

Dynatect ระบุส่วนบูตก้านแบบเย็บยาว 12 inch ซึ่งมีความยาวเมื่อหด 0.50 หรือ 0.75 inch ตามรูปแบบ มิติที่เผยแพร่ดังกล่าวให้อัตราส่วนต่อส่วน 24:1 หรือ 16:1 ซึ่งสูงกว่าเพดานสากล 6:1 ที่มักกล่าวอ้างมาก (เบลโลว์เย็บ Gortite ของ Dynatect, เข้าถึงเมื่อปี 2026)

สำหรับบูตที่ผู้ผลิตกำหนดพิกัด ให้นิยามอัตราส่วนการอัดว่า:

ในที่นี้ $R_c$ คืออัตราส่วนการอัดไร้มิติ $L_e$ คือความยาวยืดตามพิกัดของบูต และ $L_r$ คือความยาวหดหรือพับตามพิกัด ความยาวทั้งสองต้องใช้จุดอ้างอิงปลายเดียวกัน หากผู้ผลิตไม่รวมปลอกหรือหน้าแปลน ต้องไม่รวมจากการวัดทั้งสองค่า

อัตราส่วนการอัด คือการเปรียบเทียบความยาวพิกัดสองค่าของโครงสร้างบูตเดียวกัน ไม่ได้วัดประสิทธิภาพการป้องกัน ความทนทาน ความเครียดวัสดุ หรือแรงที่ต้องใช้เคลื่อนฝาครอบ

ระยะเคลื่อนที่ตามแกนที่ใช้ได้คือ:

ในสมการนี้ $T_b$ คือระยะเคลื่อนตามพิกัดของบูต หรือการเปลี่ยนความยาวที่โครงสร้างบูตที่เลือกสามารถรองรับระหว่างขีดจำกัดปลายที่เผยแพร่ ค่านี้ไม่จำเป็นต้องเท่ากับช่วงชักกระบอกสูบโดยอัตโนมัติ

ระยะเคลื่อนที่ของบูตที่ใช้ได้ คือผลต่างระหว่างความยาวยืดและหดตามพิกัด และยังคงเป็นขอบเขตในแค็ตตาล็อก ไม่ใช่ค่าเผื่อสากล

พิจารณาตัวอย่างบูตเย็บของ Dynatect สองแบบ:

ข้อมูลส่วนที่เผยแพร่	การคำนวณ	อัตราส่วนต่อส่วน	ระยะเคลื่อนที่ใช้ได้
ยืด 12 in, หด 0.75 in	12 หารด้วย 0.75	16:1	11.25 in
ยืด 12 in, หด 0.50 in	12 หารด้วย 0.50	24:1	11.50 in

ค่าเหล่านี้ใช้กับโครงสร้างแบบเย็บที่ระบุ เบลโลว์ยางขึ้นรูป ผ้าขึ้นรูป โลหะ และแบบสั่งทำอาจมีรูปทรงลอน พฤติกรรมสปริง เส้นผ่านศูนย์กลาง และอุปกรณ์ปลายต่างกันมาก อัตราส่วนจึงเป็นผลตามแค็ตตาล็อก ไม่ใช่ค่าคงที่ของวัสดุ

คำถามทางวิศวกรรมที่มีประโยชน์ไม่ใช่ “อัตราส่วนสูงพอหรือไม่?” แต่คือบูตที่ติดตั้งยังอยู่ภายในกรอบความยาวพิกัดของผู้ผลิต ณ ทุกตำแหน่งเครื่องหรือไม่ อัตราส่วนสูงอาจเป็นปกติสำหรับฝาครอบเย็บแบบหนึ่ง แต่เป็นไปไม่ได้สำหรับแบบยางขึ้นรูปอีกแบบ

อัตราส่วนยังไม่บอกเส้นผ่านศูนย์กลางภายนอก บูตสองตัวที่มีความยาวยืดและหดเท่ากันอาจมีความลึกรอยพับ โครงสร้างผนัง ปลอก หรือวัสดุเสริมต่างกัน บูตที่ใหญ่กว่าอาจชนขากระบอก ขายึดเซนเซอร์ จุดยึดปลายก้าน การ์ด หรือชิ้นงาน แม้การคำนวณตามแกนจะผ่าน

มิติใดควบคุมความพอดีของบูตก้าน?

ISO 15552 ทำให้มิติพื้นฐาน มิติติดตั้ง และมิติอุปกรณ์เสริมของกระบอกลมแบบถอดจุดยึดได้ ขนาดกระบอก 32 ถึง 320 mm และพิกัดถึง 1,000 kPa เป็นมาตรฐาน แต่ไม่ได้กำหนดกรอบพื้นที่ของบูตป้องกัน ดังนั้นการเปลี่ยนแทนกระบอกสูบได้จึงไม่รับประกันระยะเคลียร์ของบูต (ISO 15552:2018, ยืนยันเมื่อปี 2025)

เริ่มจากระนาบยึดบูตจริง ระนาบหนึ่งมักอยู่กับที่ใกล้หัวกระบอก อีกระนาบเคลื่อนกับปลายก้าน คลีวิส คัปปลิง หรือเครื่องมือ บันทึกระยะห่างเมื่อกระบอกสูบหดสุดและยืดสุด:

ระยะติดตั้งระหว่างจุดยึด คือระยะที่วัดระหว่างจุดอ้างอิงติดตั้งบูตสองจุดเดิม ณ ตำแหน่งเครื่องจักรที่กำหนด

• $D_r$: ระยะติดตั้งระหว่างระนาบยึดบูตเมื่อหดสุด
• $D_e$: ระยะติดตั้งระหว่างระนาบเดิมเมื่อยืดสุด
• $T_{\mathrm{req}}$: ระยะเคลื่อนของบูตที่ต้องการ คำนวณจากระยะสองค่านี้
• $D_{\mathrm{ID}}$: เส้นผ่านศูนย์กลางภายในโล่งขั้นต่ำของบูต
• $D_{\mathrm{OD,max}}$: เส้นผ่านศูนย์กลางภายนอกสูงสุดที่พื้นที่เครื่องอนุญาต

ระยะเคลื่อนที่ต้องการคือ:

สำหรับการติดตั้งตามแกนตรง การตรวจความยาวพื้นฐานสองข้อคือ:

อสมการแรกป้องกันการยืดบูตเกินพิกัด อสมการที่สองป้องกันการอัดต่ำกว่าความยาวพับตามพิกัด ใช้ระยะเผื่อที่ผู้ผลิตบูตกำหนดกับขีดจำกัดที่เกี่ยวข้อง อย่าคิดเปอร์เซ็นต์เดียวขึ้นมาใช้กับทุกโครงสร้าง

เส้นผ่านศูนย์กลางต้องตรวจแยกสองด้าน เส้นผ่านศูนย์กลางภายในต้องหลบก้าน เกลียวปลายก้าน คัปปลิง และการเคลื่อนที่เชิงมุมโดยไม่เสียดสี เส้นผ่านศูนย์กลางภายนอกต้องหลบอุปกรณ์รอบข้างตลอดช่วงชัก Parker ระบุให้ผู้ซื้อเปรียบเทียบเส้นผ่านศูนย์กลางภายนอกของบูตกับมิติกรอบมาตรฐานของกระบอกสูบ เพราะกระบอกแบบยึดด้วยขาอาจมีจุดชนที่สำคัญ (ข้อมูลวิศวกรรมแอคชูเอเตอร์นิวแมติก Parker, เข้าถึงเมื่อปี 2026)

อย่าสมมติว่าก้านลูกสูบจะอยู่ร่วมศูนย์กับบูตอย่างสมบูรณ์ กระบอกแบบคลีวิสหลังและทรันเนียนกวาดเป็นมุม ข้อต่อปลายก้านเคลื่อน ฝาครอบแนวนอนยาวอาจหย่อน หากบูตต้องรองรับแรงเฉือน การเอียง หรือการเคลื่อนด้านข้าง ต้องแจ้งระยะเยื้องและมุมสูงสุดแก่ผู้ผลิตพร้อมระยะตามแกน

คำนวณการอัดและระยะเคลื่อนอย่างไร?

Parker เผยแพร่สมการบูตก้านเฉพาะรุ่น โดยใช้ตัวประกอบความยาว 0.13 บวกค่าเผื่อ 1.125 inch สำหรับซีรีส์ที่อ้างถึง การคำนวณดังกล่าวหาความยาวก้านลูกสูบที่ต้องเพิ่ม ไม่ใช่อัตราส่วนบูตสากล และแสดงให้เห็นว่าสูตรของผู้ผลิตต้องผูกกับแค็ตตาล็อกนั้น (ข้อมูลวิศวกรรม Parker, เข้าถึงเมื่อปี 2026)

ใช้ลำดับต่อไปนี้เพื่อตรวจรูปทรงทั่วไป:

1. เลื่อนเครื่องไปตำแหน่งหดสุดและวัด $D_r$ ระหว่างระนาบยึดที่ต้องการ
2. เลื่อนไปตำแหน่งยืดสุดและวัด $D_e$ ระหว่างจุดอ้างอิงเดิม
3. คำนวณระยะเคลื่อนที่ต้องการ $T_{\mathrm{req}}$
4. ขอพิกัด $L_r$, $L_e$, เส้นผ่านศูนย์กลางภายใน ภายนอก มิติปลาย และข้อจำกัดการเคลื่อนที่ของบูตตัวเลือก
5. ตรวจอสมการของตำแหน่งปลายทั้งสองและระยะเคลียร์แนวรัศมี
6. ยืนยันความเร็ว ความเร่ง แนวติดตั้ง การระบายอากาศ จำนวนรอบ อุณหภูมิ สิ่งปนเปื้อน และความเข้ากันได้ของวัสดุกับผู้ผลิต

สามารถใช้สัดส่วนการใช้ระยะเคลื่อนเป็นค่าประกอบการเปรียบเทียบ:

ในที่นี้ $U_t$ คือสัดส่วนระยะเคลื่อนตามพิกัดของบูตที่เครื่องใช้ ผลต่ำกว่าหนึ่งเป็นเงื่อนไขจำเป็นแต่ยังไม่เพียงพอ และไม่แทนการตรวจความยาวเมื่อหด ความยาวเมื่อยืด เส้นผ่านศูนย์กลาง แนว ความเร็ว หรือสภาพแวดล้อมแยกกัน

ตัวอย่างคำนวณ: การวัดกรอบติดตั้ง

สมมติว่าเครื่องมีค่าที่วัดและพิกัดผู้ผลิตดังนี้:

รายการ	ค่าตัวอย่าง
ระยะติดตั้งระหว่างจุดยึดเมื่อหด	90 mm
ระยะติดตั้งระหว่างจุดยึดเมื่อยืด	390 mm
ความยาวหดตามพิกัดของบูตตัวเลือก	50 mm
ความยาวยืดตามพิกัดของบูตตัวเลือก	450 mm

เครื่องต้องการ:

บูตตัวเลือกให้:

สัดส่วนการใช้ระยะเคลื่อนคือ:

เมื่อหด การติดตั้งอยู่สูงกว่าความยาวพับที่เผยแพร่ 40 mm เมื่อยืด ยังต่ำกว่าความยาวยืดที่เผยแพร่ 60 mm รูปทรงตามแกนผ่านการคัดกรองตัวอย่างนี้ แต่การเลือกขั้นสุดท้ายยังต้องใช้ระยะเผื่อ เส้นผ่านศูนย์กลาง การติดตั้ง การเคลื่อนที่ สภาพแวดล้อม และขีดจำกัดรอบของผู้ผลิต

ตัวอย่างคำนวณ: การใช้สูตรเฉพาะแค็ตตาล็อก

สำหรับตัวเลือกบูต Parker ที่อ้างถึง การคำนวณในแค็ตตาล็อกคือ:

ในที่นี้ $B_L$ คือความยาวปลายก้านที่เพิ่ม $S$ คือช่วงชักหน่วย inch และ $L_F$ คือตัวประกอบ 0.13 ที่เผยแพร่สำหรับขนาดบูตที่ระบุ สำหรับช่วงชัก 300 mm ให้แปลงเป็น 11.81 inch ก่อนใช้สูตร:

ผลคือความยาวปลายก้านที่ต้องเพิ่มประมาณ 67.6 mm สำหรับวิธีในแค็ตตาล็อกนั้น ไม่ใช่ความยาวพับของบูตใด ๆ และห้ามย้ายไปใช้กับผู้ผลิต โครงสร้าง ขนาดก้าน หรือรูปแบบติดตั้งอื่น

ตารางที่มีแต่อัตราส่วนซ่อนปัญหาบูรณาการที่มีค่าใช้จ่ายสูงที่สุด บูตที่เลือกอาจมีระยะเคลื่อนเพียงพอ แต่ยังต้องใช้ปลายก้านยาวขึ้น ย้ายคัปปลิง ลดระยะเคลียร์เครื่องมือที่ใช้ได้ หรือชนขาติดตั้ง ต้องคำนวณกรอบติดตั้งทั้งหมดก่อนอนุมัติแบบกระบอกสูบ

หากปลายก้านที่ยาวขึ้นหรือมวลบูตเปลี่ยนรูปทรงโหลด ให้ทบทวนการโก่งและการรองรับก้านแยกกัน คู่มือการโก่งของก้านลูกสูบ ครอบคลุมการยืดแนวนอน ส่วน คู่มือการโก่งเดาะของก้าน กล่าวถึงโหลดอัด

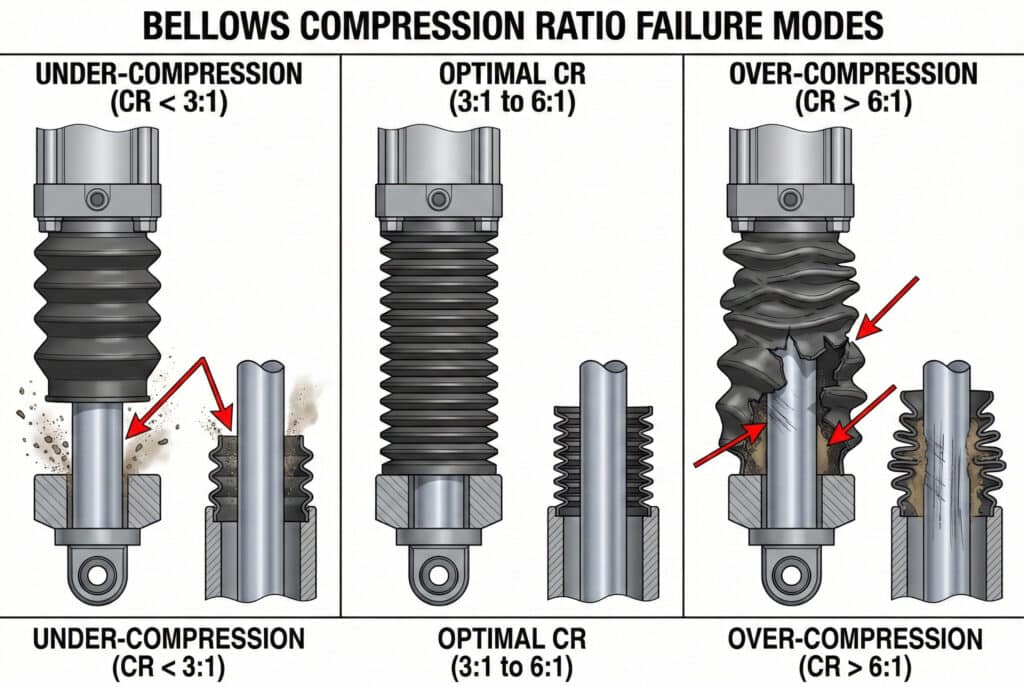

รูปแบบความเสียหายของบูตก้านนอกเหนือจากอัตราส่วนการอัด

Mini-Flex ระบุว่าเบลโลว์โลหะมาตรฐานของบริษัทโดยทั่วไปกำหนดพิกัดที่ 30% ถึง 50% ของการโก่งจากการอัดสูงสุด (คู่มือออกแบบเบลโลว์โลหะ Mini-Flex, 2016) การเคลื่อนเกินพิกัดอัดหรือยืดอาจลดอายุรอบและทำให้เสียรูปถาวร ขีดจำกัดการเคลื่อนที่ที่เผยแพร่จึงสำคัญกว่าอัตราส่วนทั่วไป

บูตก้านป้องกันอาจผ่านการคำนวณอัตราส่วน แต่ยังเสียหายด้วยกลไกต่อไปนี้:

กลไกความเสียหาย	สิ่งที่อัตราส่วนไม่ครอบคลุม	หลักฐานที่ควรตรวจ
อัดจนสุด	ความหนารอยพับ อุปกรณ์ปลาย ไกด์ภายใน เศษระหว่างรอยพับ	แถบสัมผัสเงา รอยพับยุบ แรงปลายเพิ่ม
ยืดเกิน	รูปทรงผ่อนคลาย โหลดตะเข็บ ขีดจำกัดแถบรัด ความเครียดวัสดุ	แผงตึง ตะเข็บเปิด การเสียรูปคงค้าง
เสียดสีด้านข้าง	การหย่อน การกวาดเชิงมุม ระยะเยื้องปลายก้าน ขายึดใกล้เคียง	รอยมันด้านเดียว รู เศษสึกสีดำ
การปั๊มแรงดัน	ปริมาตรปิดเปลี่ยนเร็วกว่าลมระบาย	พอง ยุบเข้าด้านใน การเคลื่อนล่าช้า
สิ่งปนเปื้อนอัดแน่น	เศษหรือสลาร์รีเข้าในร่องพับ	ความสูงกองไม่เท่ากัน คราบแข็ง รอยทะลุเฉพาะจุด
การเปลี่ยนจากความร้อนหรือสารเคมี	ความแข็งของคอมพาวด์ การบวม การเปราะ การสูญเสียสารเคลือบ	ความแข็งเปลี่ยน ร้าว เหนียว สีเปลี่ยน

ต้องพิจารณาการระบายอากาศโดยตรง คู่มือออกแบบของ Dynatect ถามว่าลมเข้าและออกจากฝาครอบอย่างไร และเบลโลว์ทำงานภายใต้แรงดันหรือสุญญากาศหรือไม่ คู่มืออุปกรณ์เสริมระบุช่องระบายอากาศสำหรับฝาครอบซีลหรือเคลื่อนเร็ว และไกด์ลวดสำหรับรักษารูปทรงภายใต้แรงดันหรือสุญญากาศ (RFQ เบลโลว์แบบปิด Dynatect, เข้าถึงเมื่อปี 2026; อุปกรณ์เสริมเบลโลว์, เข้าถึงเมื่อปี 2026)

เมื่อบูตสั้นลง ปริมาตรว่างภายในลดลง ช่องระบายที่อุดตันหรือเล็กเกินไปอาจเพิ่มแรงดันภายในและทำให้รอยพับพอง ขณะยืด การไหลเข้าไม่พออาจดึงรอยพับเข้าด้านใน การเปลี่ยนแรงดันจริงขึ้นกับการรั่ว อุณหภูมิ รูปทรง ความเร็ว และการไหลช่องระบาย จึงทำนายด้วยอัตราส่วนการอัดง่าย ๆ ไม่ได้

ฝาครอบยาวสร้างปัญหาอีกอย่าง Dynatect ระบุว่าไกด์ภายในช่วยป้องกันการเลื้อยและบิด โดยไกด์แต่ละชิ้นต้องการระยะเคลียร์รวมประมาณ 0.75 ถึง 1 inch ตามชนิด แถบรัดควบคุมการขยายได้แต่เพิ่มความยาวหดที่ต้องการ อุปกรณ์เหล่านี้เปลี่ยนมิติชุดเดียวกับที่ใช้คำนวณอัตราส่วน

ไม่ควรใช้บูตรับโหลดด้านข้างหรือแก้แนวกระบอกสูบที่ผิด คลีวิสสึก ขายึดเยื้อง หรือโหลดที่ไม่มีไกด์อาจลากฝาครอบกับก้านและเร่งการสึกของบูชก้านกับซีล ตรวจ คู่มือโหลดด้านข้าง ก่อนสรุปว่าบูตเสียซ้ำเป็นปัญหาวัสดุ

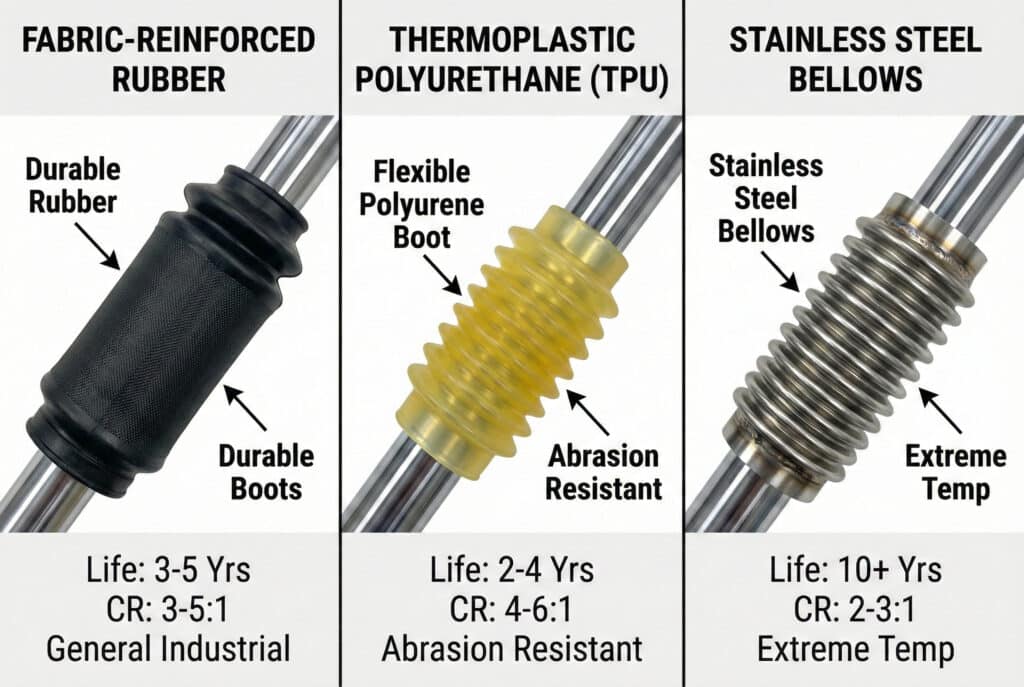

การเลือกวัสดุและโครงสร้าง

Dynatect มีวิธีสร้างเบลโลว์ 12 แบบและเบลโลว์ขึ้นรูปมาตรฐานกว่า 500 รายการ จึงไม่สามารถใช้ชื่อวัสดุเพียงอย่างเดียวกำหนดอัตราส่วนการอัดได้ แบบเย็บ ขึ้นรูป พับ ซีลด้วยความร้อน วัลคาไนซ์ รองรับด้วยลวด และเสริมผ้า จัดเก็บต่างกันแม้ใช้พอลิเมอร์ที่เกี่ยวข้องกัน (ฝาครอบเบลโลว์ Dynatect, เข้าถึงเมื่อปี 2026; เบลโลว์ขึ้นรูป, เข้าถึงเมื่อปี 2026)

เลือกโครงสร้างจากปัญหาการเคลื่อนที่และสิ่งปนเปื้อนก่อน:

• ฝาครอบผ้าเคลือบแบบเย็บ จัดเก็บให้มีความยาวหดสั้นและปรับใช้กับช่วงเคลื่อนยาวได้ ต้องพิจารณาตะเข็บ ด้ายที่สัมผัส ความต้องการไกด์ และการกักสิ่งปนเปื้อน
• เบลโลว์ผ้าเสริมแรงแบบซีล จำกัดสิ่งปนเปื้อนเข้าทางตะเข็บและทนละอองได้ แต่ลมที่กักต้องมีทางระบายโดยตั้งใจ
• บูตอีลาสโตเมอร์ขึ้นรูป มีปลอกขึ้นรูปและผนังต่อเนื่อง รูปทรงผ่อนคลาย ความเครียดของลอน เครื่องมือ และคอมพาวด์กำหนดขีดจำกัดการเคลื่อน
• เบลโลว์โลหะ เหมาะกับงานอุณหภูมิ สุญญากาศ การซีล หรือแรงดันบางประเภท แต่มีอัตราสปริงและขีดจำกัดการโก่งที่กำหนด ไม่สามารถใช้แทนฝาครอบฝุ่นยืดหยุ่นโดยตรง

คู่มือ Dynatect เชื่อมตระกูลวัสดุกับการสัมผัสเฉพาะ เช่น ไนไตรล์กับน้ำมันไฮโดรคาร์บอน PTFE กับสารเคมีรุนแรง CSM กับกรด ผ้าเคลือบโพลียูรีเทนกับการขัดสี และไฟเบอร์กลาสเคลือบซิลิโคนกับความร้อนหรือประกาย ทั้งหมดเป็นแนวคัดกรอง ไม่ใช่การอนุมัติความเข้ากันได้ครอบจักรวาล

สภาพใช้งาน	ตระกูลเริ่มต้นที่มีประโยชน์	สิ่งที่ยังต้องยืนยัน
น้ำมันและจาระบี	NBR หรือผ้าเคลือบที่เข้ากันได้	สารหล่อลื่นจริง อุณหภูมิ การบวม ระบบตะเข็บ
อากาศกลางแจ้งและ UV	CR, CSM, EPDM หรือผ้าเคลือบที่ผ่านเกณฑ์	โอโซน แสงแดด น้ำ รอบอุณหภูมิ
ฝุ่นและเศษขัดสี	ผ้าเคลือบโพลียูรีเทนหรือผ้าเสริมแรง	ความทนต่อการตัด การทำความสะอาดรอยพับ อุณหภูมิเศษ
สะเก็ดเชื่อมหรือความร้อนแผ่รังสี	ไฟเบอร์กลาสเคลือบซิลิโคน ผ้าเคลือบอะลูมิเนียม หรือฝาครอบเฉพาะงาน	ระยะ อุณหภูมิสูงสุด ข้อกำหนดเปลวไฟ
กรด น้ำยาทำความสะอาด การล้าง	PTFE, CSM, FKM, EPDM หรือคอมพาวด์พิเศษที่ผ่านเกณฑ์	ความเข้มข้น เวลา แรงดัน ข้อกำหนดสุขอนามัย

คู่มือสารเคมีของ Trelleborg แสดงว่าเหตุใดต้องรับรองคอมพาวด์ ตระกูล NBR ที่ระบุอาจครอบคลุมประมาณ -30°C ถึง 100°C, FKM ประมาณ -20°C ถึง 200°C และ VMQ ประมาณ -50°C ถึง 175°C (คู่มือความเข้ากันได้ทางเคมี Trelleborg, เข้าถึงเมื่อปี 2026) นี่เป็นช่วงของตระกูลวัสดุ ไม่ใช่พิกัดบูตสำเร็จรูป

อุณหภูมิเปลี่ยนความแข็งของรอยพับและแรงที่ใช้เคลื่อนฝาครอบ การดูดซึมสารเคมีอาจทำให้คอมพาวด์บวม UV และโอโซนอาจทำให้อีลาสโตเมอร์ที่ไม่เหมาะแตกร้าว เศษร้อนอาจทะลุวัสดุที่ทนอุณหภูมิอากาศแวดล้อมได้ ต้องแจ้งอุณหภูมิต่อเนื่อง จุดสูงสุดเป็นช่วง ระยะสัมผัส ชื่อสารเคมี ความเข้มข้น และวิธีทำความสะอาด

คู่มือวัสดุซีลกระบอกสูบ อธิบายขอบเขตคอมพาวด์คล้ายกันภายในแอคชูเอเตอร์ อย่าสมมติว่าบูตและซีลกระบอกควรใช้พอลิเมอร์เดียวกัน เพราะรับความเครียดเชิงกล ของไหล UV การขัดสี และแหล่งความร้อนต่างกัน

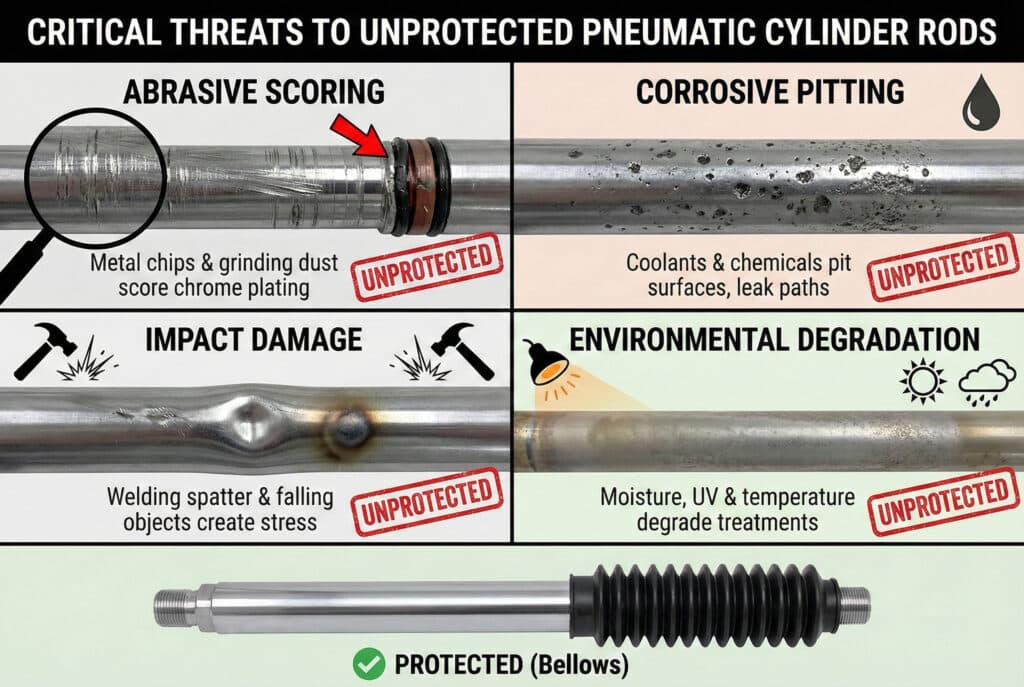

หากก้านเริ่มเสียหายแล้ว ให้ตรวจผิวก่อนติดฝาครอบ บูตป้องกันสิ่งปนเปื้อนใหม่ไม่ให้ตกบนก้านโดยตรง แต่ซ่อมโครเมียมหลุด หลุมกัดกร่อน เศษฝัง หรือไวเปอร์เสียไม่ได้ ใช้ การเปรียบเทียบผิวก้าน และ คู่มือวงแหวนไวเปอร์ เพื่อแยกปัญหาผิว การกันสิ่งปนเปื้อน และซีล

ควรติดตั้งและตรวจบูตก้านอย่างไร?

คำแนะนำบูตของ Parker เพิ่มความยาวที่คำนวณนอกเหนือจากมิติปลายก้านปกติ และกำหนดให้ตรวจระยะเคลียร์เส้นผ่านศูนย์กลางภายนอก การตรวจที่เผยแพร่สองข้อนี้แสดงว่าไม่ควรเริ่มติดตั้งด้วยเคเบิลไทร์รัดกระบอกเดิม เพราะต้องอนุมัติรูปทรงจุดยึดและกรอบรอบข้างร่วมกัน (ข้อมูลวิศวกรรมแอคชูเอเตอร์นิวแมติก Parker, เข้าถึงเมื่อปี 2026)

ก่อนติดตั้ง:

1. ทำความสะอาดก้าน บริเวณไวเปอร์ ผิวยึด และการ์ดใกล้เคียง
2. ปฏิเสธหรือซ่อมก้านที่มีครีบ สนิมคม สะเก็ดเชื่อม หรือรอยขูดนูนซึ่งตัดบูตใหม่ได้
3. ยืนยันหมายเลขชิ้นส่วน วัสดุ รูปแบบปลาย แนว ตำแหน่งช่องระบาย และมิติยึดของบูต
4. เคลื่อนเครื่องผ่านรูปทรงที่อนุญาตทั้งหมดโดยยังไม่ใส่บูต และตรวจระยะเคลียร์แนวรัศมี
5. ล็อกแยกพลังงานนิวแมติกและเชิงกลก่อนติดฝาครอบ

ระหว่างติดตั้ง ให้บูตไม่บิดและร่วมศูนย์ในตำแหน่งเป็นกลาง วางปลอกหรือหน้าแปลนเต็มหน้ากับดาตัมที่กำหนด ใช้แคลมป์ แผ่น ตัวยึด หรือคุณลักษณะล็อกตามที่ระบุ แคลมป์หลวมเกินไปอาจเลื่อน ส่วนที่แน่นเกินอาจตัดปลอกหรือปิดช่องระบาย

หลังติดตั้ง ให้เดินกระบอกสูบช้า ๆ และดูบูตทั้งหมด ไม่ใช่เฉพาะปลาย รอยพับต้องเปิดปิดตามลำดับโดยไม่สัมผัสก้าน ขายึด ขา เซนเซอร์ หรือชิ้นงาน หยุดหากฝาครอบสะบัด พอง ถูกดึงเข้า บิด เกิดรอยพับแข็ง หรือแรงต้านเพิ่มใกล้ปลายใดปลายหนึ่ง

จากประสบการณ์ของเราในการทบทวนการเปลี่ยนทดแทน ขั้นตอนตั้งระบบที่เผยปัญหาได้ดีที่สุดคือการเดินเต็มช่วงช้า ๆ และมองจากหลายด้าน วิธีนี้เผยการเสียดสีข้างเดียว การชนขายึดที่ซ่อน การระบายล่าช้า และรอยพับกลับด้าน ก่อนความเร็วผลิตจะเปลี่ยนความผิดพลาดเล็กน้อยให้เป็นฝาครอบฉีก

บันทึกการตั้งระบบ

บันทึกค่าฐานที่ฝ่ายบำรุงรักษาใช้เปรียบเทียบภายหลัง:

รายการตรวจ	สิ่งที่บันทึกเมื่อตั้งระบบ
ข้อมูลบูต	ผู้ผลิต หมายเลขชิ้นส่วน วัสดุ โครงสร้าง รุ่นแก้ไข
รูปทรง	ระยะจุดยึดเมื่อหดและยืด ระยะเคลียร์ภายในและภายนอก
การเคลื่อนที่	ช่วงชัก ความเร็วสูงสุด ความเร่งหากเกี่ยวข้อง รอบต่อวัน แนว
สภาพแวดล้อม	อุณหภูมิ สิ่งปนเปื้อน ของเหลว UV ความร้อน วิธีทำความสะอาด
การติดตั้ง	ชนิดแคลมป์หรือหน้าแปลน ค่าตัวยึด การจัดช่องระบายและไกด์
สภาพ	ภาพที่ตำแหน่งปลายทั้งสองและรอยสัมผัสพับปกติ

ความถี่ตรวจควรขึ้นกับความเสี่ยง ไม่ใช่ช่วงรายเดือนหรือรายปีตายตัว ฟิกซ์เจอร์ในอาคารที่เคลื่อนช้าและสัมผัสเพียงฝุ่นไม่ต้องใช้ตารางเดียวกับเซลล์เชื่อม เครื่องเจียร แอคชูเอเตอร์กลางแจ้ง สายล้างอาหาร หรือเครื่องถ่ายโอนรอบสูง

ในการตรวจแต่ละครั้ง ให้ตรวจปลอก แคลมป์ ตะเข็บ รอยพับ ช่องระบาย ไกด์ และรอบวงทั้งหมด มองหารอยสึกไม่สมมาตร เศษอัดแน่น รูเข็ม การแข็ง ความเหนียว สีเปลี่ยน การยืดถาวร และความสูงกองเมื่ออัดที่เปลี่ยน ตรวจก้านและไวเปอร์ในส่วนที่เข้าถึงได้

เปลี่ยนบูตเมื่อความเสียหายทำให้กันสิ่งปนเปื้อนไม่ได้ เกิดการเสียดสี จำกัดการเคลื่อน หรือทำให้ระยะเผื่อตำแหน่งปลายหายไป อย่ากำหนดอายุเปลี่ยนจากชื่อวัสดุเพียงอย่างเดียว พิกัดงานของผู้ผลิต สภาพที่พบ การสัมผัส และความเสี่ยงของเครื่องเป็นตัวกำหนดช่วงเวลา

RFQ สำหรับบูตก้านควรมีข้อมูลใด?

ขั้นตอนสั่งซื้อบูตเย็บมาตรฐานของ Dynatect ขอข้อมูลห้ากลุ่ม ได้แก่ รูปแบบมาตรฐาน เส้นผ่านศูนย์กลางชิ้นส่วนที่ครอบ ระยะเคลื่อนหรือความยาวยืด ชนิดปลาย และตัวเลือกติดตั้ง ส่วน RFQ แบบสั่งทำเพิ่มอุณหภูมิ ความเร็ว ความเร่ง จำนวนการเคลื่อนต่อวัน แรงดันหรือสุญญากาศ แนว และสิ่งปนเปื้อน (เบลโลว์เย็บ Dynatect, เข้าถึงเมื่อปี 2026)

คำขอที่พร้อมสร้างควรมี:

1. ข้อมูลกระบอกสูบ: ผู้ผลิต ซีรีส์ ขนาดกระบอก ช่วงชัก จุดยึด เส้นผ่านศูนย์กลางก้าน เกลียวปลายก้าน และแบบ
2. รูปทรงจุดยึด: $D_r$, $D_e$, ระนาบอ้างอิงปลอกหรือหน้าแปลน และการเปลี่ยนความยาวก้านต่อที่อนุญาต
3. กรอบแนวรัศมี: เส้นผ่านศูนย์กลางสูงสุดของก้านและคัปปลิง เส้นผ่านศูนย์กลางภายนอกที่ใช้ได้ ขายึดใกล้เคียง และช่วงกวาดเชิงมุม
4. การเคลื่อนที่: ความเร็วสูงสุด ความเร่ง อัตรารอบ ตำแหน่งค้าง แนว และเป้าหมายอายุที่คาด
5. สภาพแวดล้อม: ขนาดและชนิดสิ่งปนเปื้อน เศษ น้ำหล่อเย็น น้ำมัน การล้าง ความเข้มข้นสารเคมี UV ความชื้น และอุณหภูมิ
6. พฤติกรรมแรงดัน: ฝาครอบซีลหรือไม่ หายใจอย่างไร แรงดันภายในหรือภายนอกที่คาด และข้อจำกัดช่องระบาย
7. รายละเอียดโครงสร้าง: วัสดุ วัสดุเสริม ตะเข็บ ไกด์ แถบรัด ซิป ปลอก หน้าแปลน แคลมป์ และความสามารถทำความสะอาด
8. หลักฐานรับมอบ: ความยาวยืดและหดตามพิกัด ค่าคลาดมิติ ความเข้ากันได้วัสดุ เกณฑ์ตรวจ และคำแนะนำติดตั้ง

อย่าส่งเฉพาะช่วงชักกระบอกสูบและเส้นผ่านศูนย์กลางก้าน ค่าเหล่านี้ไม่บอกระยะระนาบยึด พื้นที่พับ การชนภายนอก การเคลื่อนเชิงมุม หรือความต้องการระบายอากาศ

สำหรับบูตทดแทน ภาพที่ตำแหน่งปลายทั้งสองมีประโยชน์ก็ต่อเมื่อมีมิติและมาตราส่วนอ้างอิง ภาพแสดงการเสียดสีหรือโก่งได้ แต่กำหนดความยาวพิกัด ระยะเผื่อ ความเร็ว ความเข้ากันได้วัสดุ หรือการชนที่ซ่อนหลังขายึดไม่ได้

หากสิ่งปนเปื้อนทำลายทั้งฝาครอบและก้านซ้ำ ให้พิจารณาสถาปัตยกรรมแอคชูเอเตอร์ใหม่ กระบอกแบบมีไกด์หรือ กระบอกสูบไร้ก้าน ตัดก้านลูกสูบที่ยื่นออกมา แต่เพิ่มข้อกำหนดการป้องกันแคร่ ไกด์ และแถบซีล เป็นการแลกเปลี่ยนทางวิศวกรรม ไม่ใช่การแก้สิ่งปนเปื้อนอัตโนมัติ

หากต้องการทบทวนเฉพาะงาน ส่งบันทึกมิติและการทำงานที่กรอกครบผ่าน หน้าติดต่อ ส่วน หน้าเกี่ยวกับเรา อธิบายขอบเขตวิศวกรรมและการผลิตที่รองรับการทบทวน

คำถามที่พบบ่อย: อัตราส่วนการอัดของบูตก้าน

บูตเย็บ Dynatect รุ่นเดิม 12 รูปแบบระบุความยาวหดเพียงสองค่าต่อส่วน 12 inch แต่เส้นผ่านศูนย์กลางในและนอกแตกต่างกันตลอดช่วง รูปแบบแค็ตตาล็อกนี้ตอกย้ำคำตอบห้าข้อต่อไปนี้ว่า อัตราส่วนเป็นค่ารูปทรงเพียงหนึ่งค่า ส่วนเส้นผ่านศูนย์กลาง โครงสร้าง การติดตั้ง การเคลื่อนที่ และการสัมผัสทำให้การเลือกสมบูรณ์ (Dynatect, เข้าถึงเมื่อปี 2026)

อัตราส่วนการอัด 3:1 ถึง 6:1 ถูกต้องสำหรับบูตก้านเสมอหรือไม่?

ไม่ Dynatect เผยแพร่ส่วนบูตก้านแบบเย็บที่มีอัตราส่วนประมาณ 16:1 และ 24:1 ขณะที่เบลโลว์ยางขึ้นรูปหรือโลหะอาจมีอัตราส่วนต่ำกว่ามาก ใช้ความยาวยืดและหดตามพิกัดของผู้ผลิตที่เลือก อัตราส่วนทั่วไปไม่สามารถกำหนดความเครียดรอยพับ ความสูงกองเมื่ออัด เส้นผ่านศูนย์กลาง การระบายอากาศ หรือความสามารถรอบ

คำนวณอัตราส่วนการอัดของบูตก้านอย่างไร?

หารความยาวยืดตามพิกัดของผู้ผลิตด้วยความยาวหดตามพิกัด โดยใช้จุดอ้างอิงปลายและหน่วยเดียวกัน จากนั้นหักความยาวหดออกจากความยาวยืดเพื่อหาระยะเคลื่อนที่ใช้ได้ สุดท้าย เปรียบเทียบระยะติดตั้งทั้งสองกับพิกัดที่เกี่ยวข้อง อัตราส่วนเพียงอย่างเดียวพิสูจน์ไม่ได้ว่าตำแหน่งปลายใดพอดี

ช่วงชักกระบอกสูบควรเท่ากับระยะเคลื่อนที่ใช้ได้ของบูตหรือไม่?

ไม่โดยอัตโนมัติ ช่วงชักกระบอกสูบคือการเคลื่อนที่ของลูกสูบ ส่วนระยะเคลื่อนบูตคือการเปลี่ยนระยะระหว่างระนาบยึดบูตสองด้าน ก้านต่อ คลีวิส ตัวเว้นระยะ ขายึดเคลื่อน จุดยึดเชิงมุม หรือเครื่องมืออาจเปลี่ยนความสัมพันธ์ ต้องวัดระนาบยึดเมื่อหดสุดและยืดสุดบนชุดจริง

บูตก้านลดแรงหรือความเร็วกระบอกสูบได้หรือไม่?

ได้ หากบูตถูกยืด อัดสุด ไม่ระบายอากาศ ผิดแนว หรือแข็งเกินไปสำหรับอุณหภูมิและความเร็ว บูตที่เลือกถูกต้องยังมีพฤติกรรมสปริงและหน่วงบางส่วน แต่ผลขึ้นกับโครงสร้าง ขอขีดจำกัดแรงหรือความเร็วเมื่องานไวต่อสมรรถนะการเคลื่อน แล้วตรวจระหว่างตั้งระบบ

ไวเปอร์ก้านมาตรฐานเพียงพอโดยไม่ใช้บูตเบลโลว์หรือไม่?

ขึ้นอยู่กับสิ่งปนเปื้อน Parker ระบุว่ากระบอกทั่วไปมีผิวบูชก้านและไวเปอร์อยู่แล้ว แต่แนะนำฝาครอบพับได้ในบริเวณที่สิ่งปนเปื้อน เช่น สีแข็งตัวในอากาศ อาจทำลายก้านที่เปิด บูตเพิ่มการกันสิ่งปนเปื้อนภายนอก ไม่ได้แทนไวเปอร์ ผิวก้าน ซีล หรือแนว
