การจัดลำดับขั้นของกระบอกสูบเทเลสโคปิก

กระบอกสูบเทเลสโคปิกไฮดรอลิกทั่วไปมักยืดจากขั้นเคลื่อนที่ที่ใหญ่ที่สุดไปหาขั้นที่เล็กที่สุด ขณะที่ลำดับการทำงานของนิวเมติกต้องกำหนดจากพอร์ตแอคชูเอเตอร์ พื้นที่ประสิทธิผล วาล์ว สต็อป เซนเซอร์ และโหลดที่ใช้จริง ความอัดตัวของอากาศมีความสำคัญ แต่ไม่ได้สร้างรูปแบบความขัดข้องของนิวเมติกแบบสากล หรือพิสูจน์ว่ากระบอกเทเลสโคปิกนิวเมติกทุกแบบต้องใช้วงจรควบคุมเดียวกัน

การจัดลำดับขั้นของกระบอกสูบเทเลสโคปิก คือการถ่ายโอนการเคลื่อนที่ตามลำดับจากขั้นเคลื่อนที่หนึ่งไปยังขั้นถัดไประหว่างการยืดหรือการหด ลำดับที่ต้องการมาจากโครงสร้างของกระบอกที่เลือกและข้อกำหนดการควบคุมเครื่องจักร ไม่ใช่จากคำว่า “เทเลสโคปิก” เพียงอย่างเดียว

แนวทางออกแบบกระบอกเทเลสโคปิกของ Parker อธิบายว่าลำดับยืดไฮดรอลิกปกติเริ่มจากขั้นที่ใหญ่ที่สุด และลำดับหดเริ่มจากขั้นที่เล็กที่สุด เอกสารการทำงานยังแสดงว่าแต่ละขั้นต่อเนื่องมีพื้นที่ประสิทธิผลต่างกัน ดังนั้นแรงจะลดลงและความเร็วจะเพิ่มขึ้นเมื่อกระบอกถ่ายโอนไปยังขั้นที่เล็กกว่า (คู่มือออกแบบกระบอกเทเลสโคปิกของ Parker, เข้าถึงเมื่อ 26 กรกฎาคม 2026)

ประเด็นสำคัญ

ยืนยันลำดับขั้นจากผู้ผลิตก่อนออกแบบวงจร

พื้นที่ประสิทธิผล โหลด แรงเสียดทาน แรงดันย้อนกลับ และสต็อปภายในเป็นตัวกำหนดการถ่ายโอนไฮดรอลิก

แรงดันและเวลาที่ผ่านไปไม่ได้พิสูจน์ว่าขั้นนิวเมติกทำงานเสร็จ

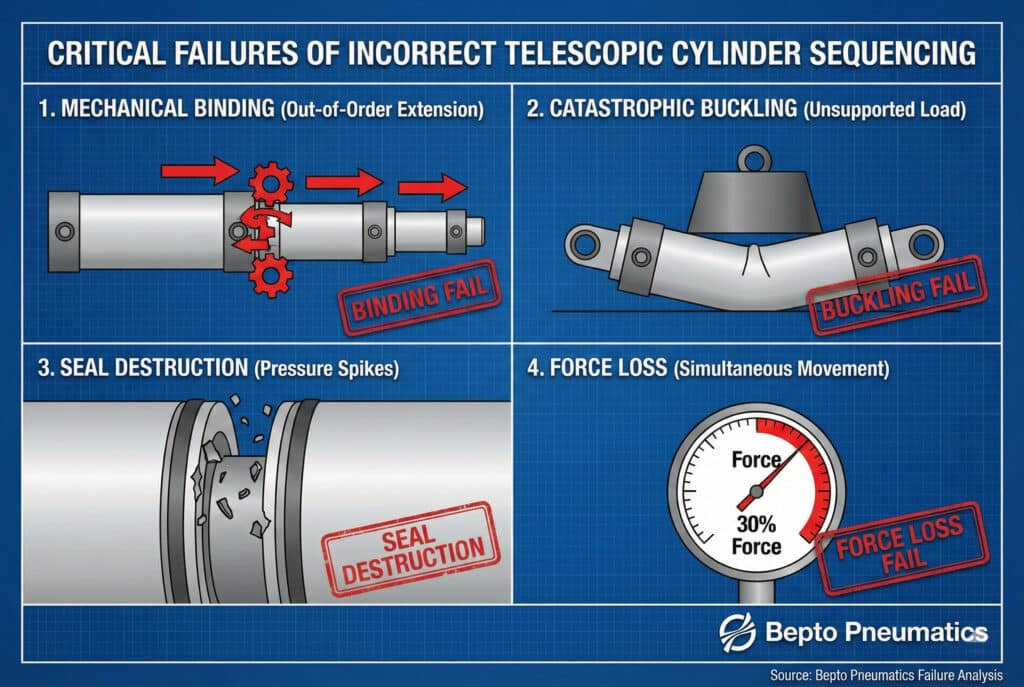

การควบคุมลำดับที่บังคับต้องมีการยืนยันขั้น การจัดการไทม์เอาต์ และการทดสอบความขัดข้อง

จากประสบการณ์ของเรา การทบทวนการใช้งานที่เร็วที่สุดเริ่มจากคำถามเรื่องลำดับเพียงข้อเดียว: “เหตุการณ์ทางกายภาพใดเป็นผู้อนุญาตให้ขั้นถัดไปเริ่มทำงาน” ฮาร์ดสต็อป เกณฑ์แรงดัน เซนเซอร์ตำแหน่งขั้น และตัวตั้งเวลาเป็นหลักฐานคนละแบบ การถือว่าสิ่งเหล่านี้ใช้แทนกันได้ทำให้วงจรดูถูกต้องบนแท่นทดสอบที่ไม่มีโหลด แต่ล้มเหลวหลังติดตั้งจริง

ลำดับใดถือเป็นปกติในกระบอกสูบเทเลสโคปิกไฮดรอลิก

Parker ระบุว่ากระบอกเทเลสโคปิกโดยปกติยืดจากขั้นใหญ่ที่สุดไปยังขั้นเล็กที่สุด และขั้นเล็กที่สุดจะหดกลับก่อน ปลอกเคลื่อนที่ที่ใหญ่ที่สุดพาขั้นเล็กกว่าที่ซ้อนอยู่ไปจนถึงสต็อป จากนั้นขั้นถัดไปจึงเริ่มเคลื่อนที่ โครงสร้างพิเศษอาจแตกต่างกัน ดังนั้นแบบผลิตภัณฑ์และคำแนะนำการบริการยังเป็นเอกสารอ้างอิงสูงสุด (คู่มือออกแบบของ Parker, เข้าถึงเมื่อ 26 กรกฎาคม 2026)

ลำดับทั่วไปคือ:

ขั้นเคลื่อนที่ที่ใหญ่ที่สุดยืดจนถึงสต็อปภายใน
แรงดันและการไหลถ่ายโอนไปยังพื้นที่ประสิทธิผลที่เล็กลงถัดไป
แต่ละขั้นที่เล็กกว่ายืดออกตามลำดับ
ระหว่างการหดด้วยกำลัง ขั้นที่เล็กที่สุดมักกลับเข้าก่อน

“การจัดลำดับตามธรรมชาติ” เป็นคำอธิบายผลลัพธ์ที่เกิดจากรูปทรงภายในของกระบอกและการตอบสนองต่อโหลด ไม่ได้หมายความว่ากระบอกไม่มีส่วนถ่ายโอนที่ออกแบบทางวิศวกรรม แหวนสต็อป ซีล ช่องทางถ่ายโอน เส้นทางไหลกลับ และพื้นที่ประสิทธิผลที่ซีลกำหนด ล้วนมีส่วนต่อลำดับที่สังเกตได้

คำแนะนำกระบอกเทเลสโคปิกสองทางของ Parker แสดงว่าแรงดันกระทำบนพื้นที่ลูกสูบที่ใหญ่ที่สุดจนถึงแหวนสต็อปตัวแรก จากนั้นขั้นถัดไปจึงเคลื่อนที่ ขณะที่น้ำมันซึ่งค้างระหว่างปลอกไหลกลับผ่านช่องทางเฉพาะ นี่คือสถาปัตยกรรมไฮดรอลิกภายในแบบเฉพาะ ไม่ใช่กฎที่สร้างซ้ำได้ด้วยการต่อท่อซ้อนใด ๆ เข้ากับวาล์วตัวเดียว (คู่มือบริการกระบอกเทเลสโคปิกสองทางของ Parker, เข้าถึงเมื่อ 26 กรกฎาคม 2026)

การเรียกชื่อขั้นก็ต้องระวังเช่นกัน แบบบางฉบับนับขั้นใหญ่ที่สุดเป็นขั้นแรก ขณะที่บางฉบับนับจากพลันเจอร์หรือกระบอกคงที่ ดังนั้น RFQ หรือคำอธิบายการควบคุมควรใช้คำบรรยายทางกายภาพ เช่น “ปลอกเคลื่อนที่ที่ใหญ่ที่สุด” “ปลอกกลาง” และ “พลันเจอร์” พร้อมหมายเลขรายการในแบบ

ลำดับปกติเป็นไปตามคำอธิบายกระบอกเทเลสโคปิกของ Parker อัตราส่วนเป็นตัวอย่างโหลดเท่ากันที่แสดงอย่างโปร่งใส ไม่ใช่พิกัดจากแค็ตตาล็อก

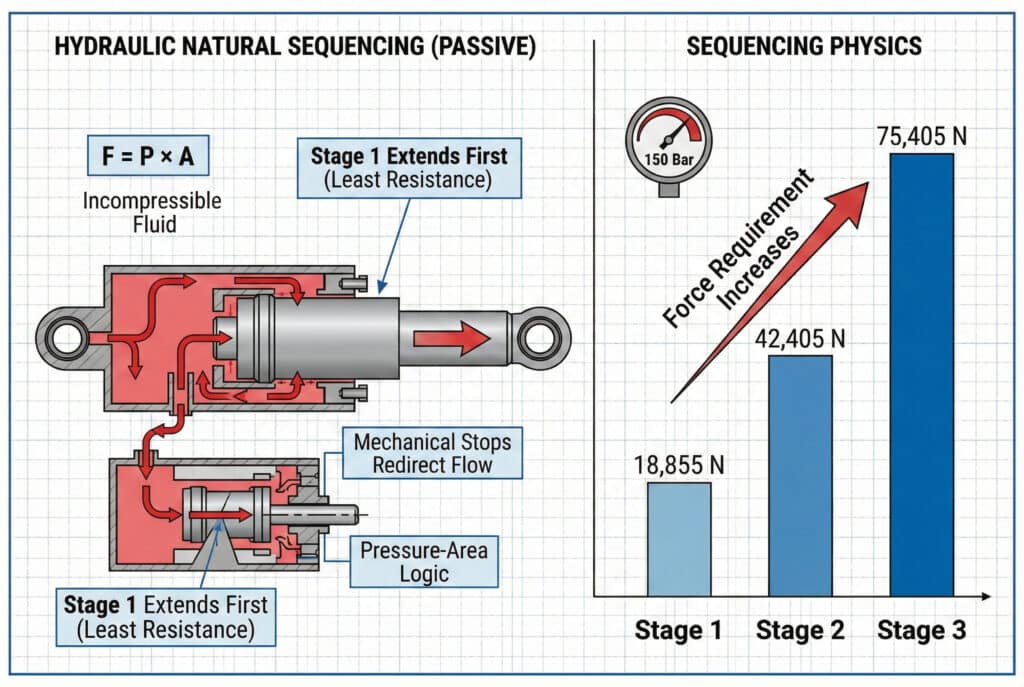

การถ่ายโอนขั้นไฮดรอลิก: พื้นที่ประสิทธิผล แรง และการไหล

Parker ระบุความสัมพันธ์ออกแบบที่คุ้นเคย 3 ประการสำหรับกระบอกเทเลสโคปิก: แรงขึ้นกับแรงดันและพื้นที่ ความเร็วขึ้นกับการไหลหารด้วยพื้นที่ และเวลารอบขึ้นกับปริมาตรที่ถูกแทนที่กับการไหล เนื่องจากแต่ละขั้นมีพื้นที่ประสิทธิผลต่างกัน แต่ละขั้นจึงสร้างแรงและความเร็วต่างกันภายใต้เงื่อนไขจ่ายนอมินัลเดียวกัน (คู่มือออกแบบของ Parker, เข้าถึงเมื่อ 26 กรกฎาคม 2026)

ขั้นหนึ่งจะเริ่มเคลื่อนที่เมื่อแรงแอคชูเอเตอร์ที่มีมากกว่าโหลดและแรงต้านฝั่งตรงข้าม:

P_{\mathrm{s},i} A_{\mathrm{eff},i} > F_{\mathrm{load},i} + F_{\mathrm{friction},i} + F_{\mathrm{back},i}

โดย:

$P_{\mathrm{s},i}$ คือแรงดันที่กระทำต่อขั้น $i$ ;
$A_{\mathrm{eff},i}$ คือพื้นที่ประสิทธิผลที่กำหนดโดยซีลและการเดินพอร์ตของขั้นนั้น;
$F_{\mathrm{load},i}$ คือโหลดที่สะท้อนตามแนวแกนกระบอก;
$F_{\mathrm{friction},i}$ รวมแรงต้านจากซีล แบริ่ง และการจัดแนว; และ
$F_{\mathrm{back},i}$ แทนแรงดันในห้องฝั่งตรงข้ามหรือผลจากท่อทางกลับ

พื้นที่ประสิทธิผล คือพื้นที่ที่รับแรงดันและถูกล้อมด้วยซีลที่ทำงานอยู่สำหรับขั้นและทิศทางหนึ่ง ๆ อาจแตกต่างจากพื้นที่ที่คำนวณจากเส้นผ่านศูนย์กลางภายนอกของท่อที่มองเห็น

ค่าคัดกรองแรงดันเริ่มต้นที่สอดคล้องกันคือ:

P_{\mathrm{start},i} = \frac{ F_{\mathrm{load},i} + F_{\mathrm{friction},i} + F_{\mathrm{back},i} }{ A_{\mathrm{eff},i} }

สมการนี้อธิบายว่าเหตุใดพื้นที่ประสิทธิผลที่ใหญ่ที่สุดจึงมักเคลื่อนที่ก่อนภายใต้โหลดร่วม และยังอธิบายได้ว่าลำดับอาจเปลี่ยนเมื่อขั้นติดขัด เส้นทางไหลกลับถูกจำกัด รูปทรงโหลดเปลี่ยน หรือแรงเสียดทานซีลเพิ่มขึ้นหลังปนเปื้อน

สำหรับค่าประมาณการไหลแบบไม่อัดตัวที่กำหนด ความเร็วขั้นคือ:

v_i = \frac{Q_i}{A_{\mathrm{eff},i}}

โดยที่ $v_i$ คือความเร็วของขั้น และ $Q_i$ คือการไหลที่ไปถึงขั้นนั้น เมื่อกระบอกถ่ายโอนไปยังพื้นที่ประสิทธิผลที่เล็กลง ความเร็วอาจเพิ่มขึ้นแม้คำสั่งวาล์วและการไหลของปั๊มไม่เปลี่ยน ขณะเดียวกันแรงยืดที่มีอยู่จะลดลง ดังนั้นขั้นที่เล็กที่สุดมักเป็นตัวกำหนดความสามารถรับแรงยืดขั้นต่ำ

อย่าคำนวณทุกขั้นจากเส้นผ่านศูนย์กลางภายนอกท่อที่มองเห็น Parker ระบุว่าขอบเขตซีลเป็นตัวกำหนดพื้นที่ประสิทธิผล และขั้นแบบสองทางอาจใช้เส้นผ่านศูนย์กลางภายในของขั้นที่ใหญ่กว่าถัดไป ใช้ตารางแรงหรือแบบหน้าตัดจากผู้ผลิตเมื่อมี

สำหรับการเปรียบเทียบกำลังของไหลที่กว้างขึ้น ดู การเลือกระบบไฮดรอลิกเทียบกับนิวเมติก. การตัดสินใจควรอิงโหลดเครื่องจักร ภาระงาน สภาพแวดล้อม ฟังก์ชันความปลอดภัย และความสามารถในการบริการ ไม่ใช่ดูจากป้ายชื่อลำดับเพียงอย่างเดียว

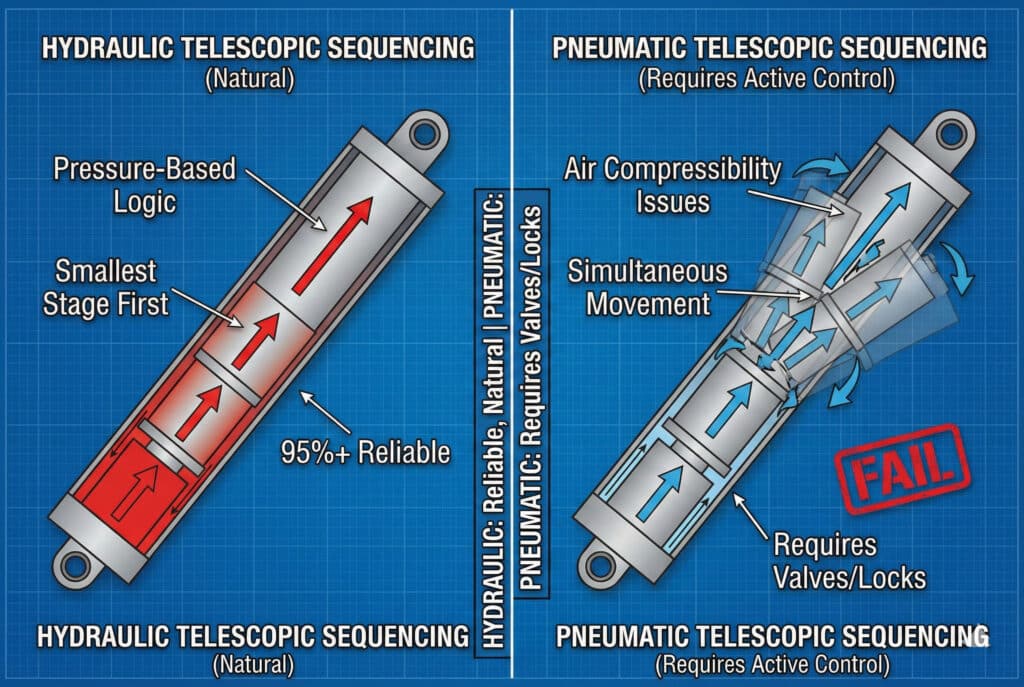

เหตุใดความอัดตัวของอากาศจึงไม่ได้กำหนดลำดับนิวเมติกแบบเดียว

สื่อการเรียนการสอนนิวเมติกของ Festo ถือว่าลำดับการยืดของกระบอกขนานเป็นพฤติกรรมที่ขึ้นกับโหลด และใช้วาล์วควบคุมทิศทางกับวาล์วควบคุมการไหลเพื่อสาธิตการซิงโครไนซ์ นี่เป็นแบบจำลองที่มีเหตุผลรองรับมากกว่าการสมมติว่าขั้นนิวเมติกทั้งหมดเคลื่อนที่พร้อมกัน หรือแรงเสียดทานจะเลือกขั้นเดิมเสมอ (สื่อ Pneumatics Fundamentals ของ Festo เข้าถึงเมื่อ 26 กรกฎาคม 2026)

ลมอัดกักเก็บพลังงานไว้ขณะที่แรงดันและปริมาตรห้องเปลี่ยน คำสั่งวาล์วเริ่มกระบวนการชั่วครู่:

ลมจ่ายเติมท่อ พอร์ต และห้องที่เชื่อมต่อ
แรงดันในห้องเพิ่มขึ้นตามการไหลมวลขาเข้า ปริมาตร การรั่ว และการเคลื่อนที่ของลูกสูบ
ขั้นแรกที่สมดุลแรงของตนผ่านเงื่อนไขจะเริ่มเคลื่อนที่
การเคลื่อนที่เปลี่ยนปริมาตรและแรงดันในห้อง ซึ่งเปลี่ยนแรงที่มีให้กับทุกขั้นที่เชื่อมต่อกัน
ข้อจำกัดทางระบายและแรงดันฝั่งตรงข้ามเปลี่ยนความเร่งและเวลาการถ่ายโอน

จึงทำให้เส้นแนวโน้มแรงดันมีประโยชน์ แต่ไม่สามารถอธิบายตัวเองได้ การเพิ่มขึ้นของแรงดันอาจหมายถึงขั้นถึงสต็อป กลไกติดขัด วาล์วปิด ทางระบายเล็กเกินไป หรือโหลดเพิ่มขึ้นฉับพลัน ระบบควบคุมต้องมีหลักฐานอีกชิ้นก่อนถือว่าเหตุการณ์แรงดันนั้นคือการทำงานของขั้นเสร็จสมบูรณ์

วาล์วจัดลำดับด้วยแรงดัน คือวาล์วที่ทำงานด้วยแรงดันและเปลี่ยนสถานะเมื่อแรงดันไพลอตถึงเกณฑ์ที่ปรับตั้งไว้ Festo ระบุช่วงแรงดันไพลอตที่ปรับได้สำหรับวาล์วฝึกหนึ่งรุ่น และอธิบายว่าเป็นวาล์วป๊อปเปตคืนกลับด้วยสปริง หน้าที่นี้ตรวจแรงดัน ไม่ใช่ตำแหน่งลูกสูบ (วาล์วจัดลำดับด้วยแรงดันของ Festo, เข้าถึงเมื่อ 26 กรกฎาคม 2026)

การจัดลำดับด้วยแรงดันอาจเหมาะสมเมื่อโหลดและแรงต้านอยู่ภายในช่วงที่ผ่านการตรวจสอบ แต่จะเปราะบางเมื่อ:

โหลดเปลี่ยนมากพอจนแรงดันเริ่มต้นเลื่อนค่า;
ทิศทางติดตั้งเปลี่ยนองค์ประกอบแรงโน้มถ่วง;
แรงเสียดทานซีลเปลี่ยนตามอุณหภูมิหรือการสึก;
แรงดันจ่ายลดลงขณะโรงงานมีความต้องการพร้อมกัน;
ข้อจำกัดของท่อหรือทางระบายเปลี่ยน;
ขั้นสัมผัสสิ่งกีดขวางภายนอกก่อนถึงสต็อปที่ตั้งใจ

สำหรับรายละเอียดพฤติกรรมของลมที่กักเก็บ อ่าน ความอัดตัวของอากาศมีผลต่อการควบคุมกระบอกสูบนิวเมติกอย่างไร. บทเรียนเชิงปฏิบัติง่าย ๆ คือใช้แรงดันเป็นตัวแปรกระบวนการที่วัดได้ ไม่ใช่หลักฐานยืนยันตำแหน่งโดยอัตโนมัติ

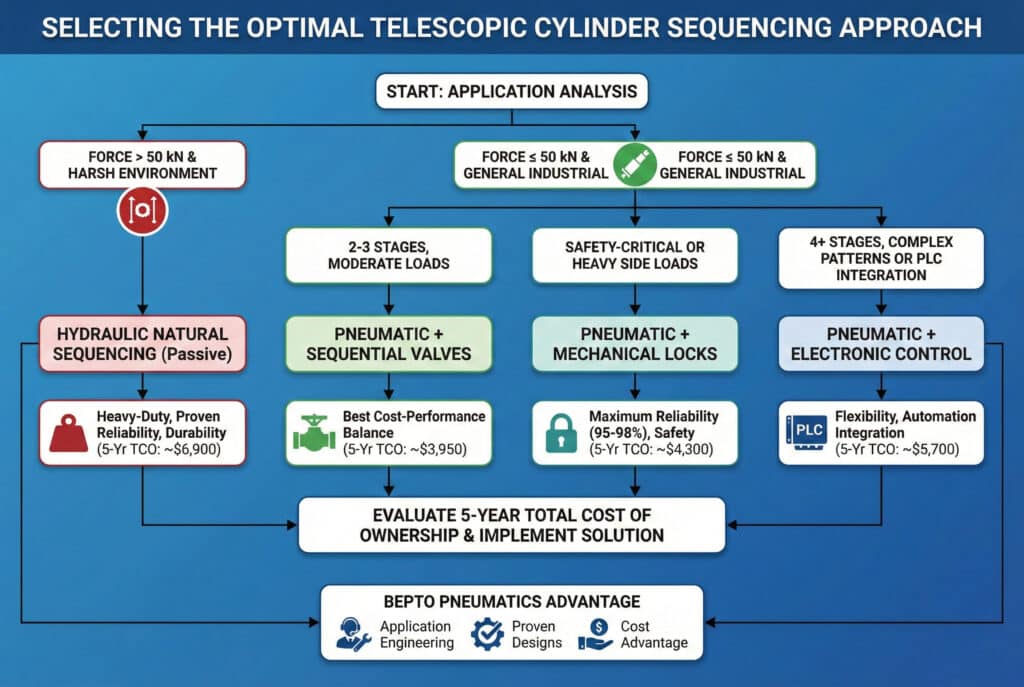

สถาปัตยกรรมนิวเมติกและขอบเขตลำดับการทำงาน

Festo อธิบายกระบอกนิวเมติกหลายตำแหน่งทั่วไปว่าเป็นกระบอกสูบแยก 2 ตัวที่ต่อเข้าด้วยกัน มีก้านลูกสูบหันสวนกันและมีสต็อปที่กำหนดด้วยกลไก ช่วงชักที่เท่ากันสร้างได้ 3 ตำแหน่ง ขณะที่ช่วงชักไม่เท่ากันอาจสร้างได้ 4 ตำแหน่ง สถาปัตยกรรมนี้ไม่เหมือนกระบอกเทเลสโคปิกซ้อนแบบไฮดรอลิก (กระบอกสูบหลายตำแหน่งของ Festo, เข้าถึงเมื่อ 26 กรกฎาคม 2026)

ใช้โครงสร้าง ไม่ใช่ถ้อยคำทางการตลาด เพื่อจำแนกแอคชูเอเตอร์:

สถาปัตยกรรม	อะไรเคลื่อนที่	กำหนดลำดับอย่างไร	ประเด็นควบคุมหลัก
กระบอกเทเลสโคปิกไฮดรอลิกพอร์ตเดียว	ปลอกซ้อนกัน	พื้นที่ภายใน สต็อป ซีล การเดินพอร์ต และโหลด	ยืนยันการถ่ายโอนขั้นปกติและขีดจำกัดการข้ามขั้น
กระบอกเทเลสโคปิกไฮดรอลิกสองทาง	ปลอกซ้อนกันทั้งสองทิศทาง	เส้นทางถ่ายโอนภายในและพื้นที่ประสิทธิผลของขั้น	การยืดและการหดอาจใช้พื้นที่ต่างกัน
แอคชูเอเตอร์เทเลสโคปิกนิวเมติกที่ออกแบบเฉพาะ	ชิ้นส่วนซ้อนหรือแบ่งขั้นเฉพาะรุ่น	พอร์ต ล็อก ข้อจำกัด หรือโมดูลควบคุมที่ผู้ผลิตกำหนด	อย่าอนุมานวงจรจากรูปลักษณ์เพียงอย่างเดียว
ชุดประกอบนิวเมติกหลายตำแหน่งหรือดูเพล็กซ์	กระบอกช่วงชักคงที่แยกกัน	ชุดช่วงชักที่วาล์วเลือกและฮาร์ดสต็อป	สั่งและยืนยันแต่ละตำแหน่งแยกกัน
แกนนิวเมติกเซอร์โว	แกนเคลื่อนที่หนึ่งแกนที่ควบคุมได้	วาล์ว比例 ฟีดแบ็ก และตัวควบคุม	การจูน การนิ่งตัว การตอบสนองความขัดข้อง และการคงตำแหน่ง

หากการใช้งานต้องการพิกัดคงที่หลายตำแหน่ง คู่มือเดิมเรื่อง สต็อประหว่างทางของกระบอกหลายตำแหน่ง อธิบายสถาปัตยกรรมนั้นโดยละเอียด หากต้องการตำแหน่งที่โปรแกรมได้อย่างอิสระ ให้ถือเป็นปัญหาการควบคุมการเคลื่อนที่ ไม่ใช่ปัญหาการจัดลำดับกระบอกเทเลสโคปิก

ล็อกของขั้นก็มีหน้าที่เฉพาะ สามารถป้องกันไม่ให้ขั้นถัดไปเคลื่อนจนกว่าจะถึงเงื่อนไขปลดเชิงกล แต่ต้องมีเอกสารระบุโหลด ทิศทาง สภาวะการขบ แรงดันปลด การสึก และการตอบสนองความขัดข้อง อย่าสมมติว่าร็อดล็อกทั่วไปจะเบรกขั้นที่กำลังเคลื่อนที่ได้ ดู คู่มือความปลอดภัยของร็อดล็อกกระบอกสูบ.

ข้อโต้แย้งเรื่องลำดับจำนวนมากเกิดจากใช้คำศัพท์ไม่ตรงกัน วิศวกรคนหนึ่งหมายถึงปลอกซ้อน อีกคนหมายถึงกระบอกต่อหลังชนหลัง และซัพพลายเออร์หมายถึงตัวเพิ่มแรงแบบแทนเด็ม แบบหน้าตัดหนึ่งหน้าที่แสดงพอร์ต พื้นที่ประสิทธิผล ชิ้นส่วนเคลื่อนที่ เซนเซอร์ และสต็อป แก้ความกำกวมได้มากกว่าคำบรรยายการควบคุมยาว ๆ ที่ยึดคำว่า “ขั้น” เป็นหลัก

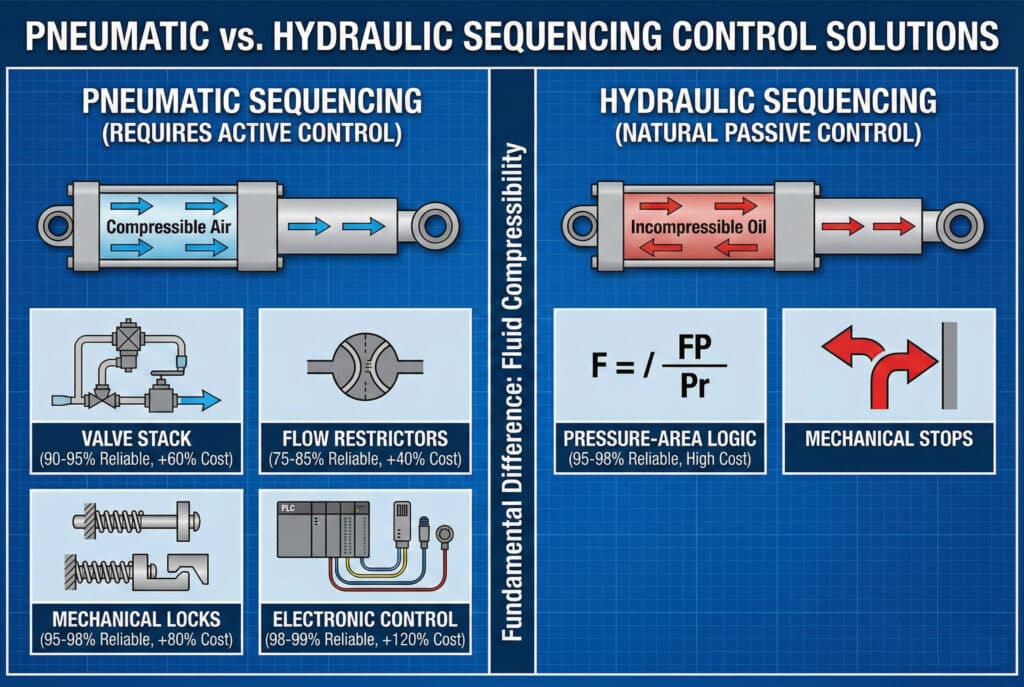

วาล์วและเซนเซอร์ควรบังคับลำดับที่จำเป็นอย่างไร

สื่อฝึกอบรมนิวเมติกของ Parker มีทั้งวงจรจัดลำดับนิวเมติกและแบบฝึกหัดวาล์วลิมิตที่การเคลื่อนที่ของกระบอกหนึ่งต้องเกิดก่อนอีกกระบอก หลักการที่ถ่ายโอนไปใช้ได้คือการอนุญาตตามเหตุการณ์: เอาต์พุตถัดไปเปิดใช้ต่อเมื่อได้รับสัญญาณเสร็จสิ้นที่กำหนด ไม่ใช่หลังเวลาการเคลื่อนที่ที่สมมติไว้ (โบรชัวร์การฝึกอบรม Motion Control ของ Parker, เข้าถึงเมื่อ 26 กรกฎาคม 2026)

สำหรับผลิตภัณฑ์ที่ควบคุมแต่ละขั้นแยกกันได้ ลำดับ PLC พื้นฐานเขียนเป็นสถานะได้ดังนี้:

สถานะ	คำสั่ง	การยืนยันที่ต้องมี	การตอบสนองเมื่อหมดเวลา
S0: ยืนยันตำแหน่งโฮมแล้ว	วาล์วทุกขั้นอยู่ในสถานะโฮมที่กำหนด	เซนเซอร์โฮมทุกตัวถูกต้อง	ยับยั้งการเริ่มอัตโนมัติ
S1: ขั้นแรกกำลังเคลื่อนที่	จ่ายพลังงานเฉพาะเส้นทางขั้นแรกที่ได้รับอนุญาต	เซนเซอร์ปลายทางขั้นแรกถูกต้อง	ยกเลิกคำสั่งเคลื่อนที่และประกาศความขัดข้อง
S2: ขั้นที่สองกำลังเคลื่อนที่	คงสถานะยึดที่ต้องการ แล้วจ่ายพลังงานให้ขั้นที่สอง	เซนเซอร์ปลายทางขั้นที่สองถูกต้อง	ยกเลิกคำสั่งเคลื่อนที่และประกาศความขัดข้อง
S3: ยืดสุดแล้ว	คงไว้เฉพาะสถานะยึดที่มีเอกสารกำหนด	การยืนยันยืดสุดถูกต้อง	ป้องกันการปล่อยกระบวนการหรือการเคลื่อนที่ปลายทาง
R1-R3: กำลังหด	ดำเนินลำดับย้อนกลับตามเอกสาร	เซนเซอร์ขากลับแต่ละตัวถูกต้องตามลำดับ	หยุดและคงสถานะวินิจฉัยไว้

เซนเซอร์ควรยืนยันสภาวะทางกายภาพที่สำคัญ สวิตช์ลูกสูบอาจเพียงพอสำหรับลำดับที่ไม่วิกฤต แต่ไม่ได้พิสูจน์ว่าล็อกเชิงกลขบแล้ว โหลดภายนอกถึงจุดอ้างอิง หรือไม่มีสิ่งกีดขวาง การยืนยันที่เกี่ยวข้องกับความปลอดภัยอาจต้องใช้การตรวจจับอิสระและสถาปัตยกรรมควบคุมที่ประเมินความเสี่ยงแล้ว

ตัวตั้งเวลายังมีบทบาท ใช้เป็นตัวตรวจการเปลี่ยนผ่านภายในเวลาสูงสุดที่อนุญาต ช่วงดีบาวซ์ หรือหน้าต่างวินิจฉัย อย่าใช้เวลาคงที่เป็นหลักฐานเดียวว่าขั้นทำงานเสร็จ เมื่อโหลด แรงดัน การไหล หรืออุณหภูมิสามารถเปลี่ยนเวลาเคลื่อนที่ได้

เพรสเชอร์สวิตช์ช่วยเพิ่มข้อมูลวินิจฉัยได้:

แรงดันต่ำระหว่างเคลื่อนที่อาจบ่งชี้การสูญเสียแหล่งจ่ายหรือการรั่วขนาดใหญ่;
แรงดันเพิ่มก่อนถึงตำแหน่งที่คาดอาจบ่งชี้สิ่งกีดขวางหรือการติดขัด;
ไม่มีแรงดันเพิ่มหลังยืนยันการหยุดอาจบ่งชี้การรั่วหรือคำสั่งล้มเหลว;
แรงดันทางระบายผิดปกติอาจบ่งชี้ตัวเก็บเสียง วาล์ว หรือเส้นทางไหลกลับถูกจำกัด

ตรรกะต้องกำหนดว่าจะทำอย่างไรเมื่ออินพุตขัดแย้งกัน หากเซนเซอร์ปลายทางทำงานอยู่แล้วก่อนเริ่มเคลื่อนที่ หรือเซนเซอร์ที่ไม่ควรทำงานพร้อมกันสองตัวทำงานพร้อมกัน การจัดลำดับอัตโนมัติต้องไม่ดำเนินต่อราวกับว่าสถานะนั้นเชื่อถือได้

รูปแบบสถานะทั่วไปสำหรับขั้นที่ควบคุมแยกกัน สถานะเอาต์พุตที่ปลอดภัยและขั้นตอนกู้คืนต้องมาจากการประเมินความเสี่ยงของเครื่องจักรและเอกสารฮาร์ดแวร์ที่เลือก

การคอมมิชชันควรทดสอบความขัดข้องใดโดยตั้งใจ

ISO 4413 และ ISO 4414 กล่าวถึงอันตรายสำคัญในระบบกำลังของไหลไฮดรอลิกและนิวเมติก และใช้กับการออกแบบระบบ การติดตั้ง การปรับตั้ง การใช้งาน และการบำรุงรักษา ดังนั้นการทดสอบลำดับต้องมากกว่าการทำรอบโดยไม่มีโหลดที่สำเร็จ ควรท้าทายความขัดข้องของแรงดัน การไหล เซนเซอร์ โหลด และวาล์วที่มีเหตุผลรองรับภายในแผนตรวจรับรองที่ควบคุมไว้ (ISO 4413:2010; ISO 4414:2010, เข้าถึงเมื่อ 26 กรกฎาคม 2026)

เริ่มจากค่าฐานที่มีเอกสาร:

บันทึกรุ่นกระบอก หมายเลขซีเรียล แผนผังพอร์ต เส้นผ่านศูนย์กลางขั้น ช่วงชักของแต่ละขั้น ตำแหน่งเซนเซอร์ หมายเลขชิ้นส่วนวาล์ว และรุ่นซอฟต์แวร์
ยืนยันการจัดแนวทางกล ตัวนำทางภายนอก รูปทรงจุดยึด และระยะเคลียร์ตลอดช่วงการทำงานทั้งหมด
เดินระบบด้วยพลังงานลดลงและไม่มีโหลดกระบวนการก่อน แล้วจึงเพิ่มโหลดและทิศทางที่ตั้งใจใช้งาน
เก็บแรงดันจ่าย แรงดันขั้นหรือแรงดันห้องเมื่อมี จุดเปลี่ยนคำสั่งวาล์ว การเปลี่ยนสถานะเซนเซอร์ และการเคลื่อนที่ของขั้นบนฐานเวลาเดียวกัน
ทำซ้ำที่เงื่อนไขแรงดันและการไหล ณ จุดใช้งานต่ำสุดและสูงสุดที่อนุญาต

จากนั้นทดสอบความขัดข้องที่เครื่องจักรอาจพบ:

การฉีดความขัดข้อง	สิ่งที่เปิดเผย	สิ่งที่ต้องสังเกต
หน่วงหรือระงับเซนเซอร์ขั้นในตรรกะทดสอบ	ไทม์เอาต์ป้องกันคำสั่งถัดไปหรือไม่	ไม่มีคำสั่งขั้นที่ไม่ได้รับอนุญาต
จำลองเซนเซอร์ค้างอยู่ในสถานะทำงานก่อนเคลื่อนที่	ตรวจพบสถานะขัดแย้งหรือไม่	ยับยั้งการเริ่มและเก็บข้อมูลวินิจฉัย
จำกัดทางระบายภายในช่วงทดสอบที่ควบคุม	ความไวต่อแรงดันย้อนกลับและตัวเก็บเสียงอุดตัน	เวลาถ่ายโอนและแรงดันยังอยู่ในขีดจำกัดยอมรับ
ลดแรงดันจ่าย ณ จุดใช้งาน	เผื่อการทำงานขั้นต่ำ	ไม่มีการข้ามการยืนยันหรือการกู้คืนที่ควบคุมไม่ได้
ใช้โหลดทดสอบพิกัดต่ำสุดและสูงสุด	แรงดันเริ่มต้นและเวลาที่ขึ้นกับโหลด	ลำดับถูกต้องตลอดขอบเขตที่ประกาศ
ตัดไฟฟ้าหรือลมควบคุม	พฤติกรรมเมื่อไม่มีพลังงานที่กำหนดไว้	โหลดและขั้นเข้าสู่สถานะที่ประเมินความเสี่ยงแล้ว
ใช้ฟิกซ์เจอร์ทางวิศวกรรมป้องกันไม่ให้ขั้นถึงสต็อป	การตอบสนองต่อสิ่งกีดขวาง	เกิดความขัดข้องแรงดันหรือไทม์เอาต์ก่อนอนุญาตขั้นถัดไป

การฉีดความขัดข้องอาจสร้างอันตรายจากพลังงานที่กักเก็บและการถูกหนีบ ใช้การ์ด ตัวรองรับทางกล แรงดันหรือการไหลที่ลดลง การควบคุมระยะไกล และขั้นตอนทดสอบที่อนุมัติแล้ว ห้ามให้คนเข้าไปในขอบเขตการเคลื่อนที่เพื่อสร้างหรือแก้ความขัดข้องของลำดับโดยเด็ดขาด

หากการทดสอบความขัดข้องเปิดเผยความเร็วไม่เสถียร ให้ตรวจสอบขนาดวาล์วและทางระบาย แทนการซ่อนอาการด้วยตัวตั้งเวลาที่นานขึ้น ดู คู่มือวาล์วระบายเร็ว เพื่อดูว่าเหตุใดตำแหน่งทางระบายจึงเปลี่ยนการตอบสนองของกระบอก วาล์วระบายเร็วไม่ใช่คำตอบโดยอัตโนมัติ เพราะอาจเพิ่มความเร่งและพลังงานกระแทกได้เช่นกัน

บันทึกการรับรองควรมีอะไรบ้าง

ISO 10100:2020 กำหนดการทดสอบรับรองกระบอกไฮดรอลิก ขณะที่ ISO 4413 และ ISO 4414 วางความน่าเชื่อถือและความปลอดภัยไว้ในบริบทของระบบกำลังของไหลทั้งหมด ดังนั้นบันทึกการรับรองลำดับขั้นควรรวมข้อมูลระบุชิ้นส่วน การเปลี่ยนผ่านที่วัดได้ ขีดจำกัดการทำงานที่ระบุ และการตอบสนองความขัดข้องระดับเครื่องจักร แทนเปอร์เซ็นต์เดียวที่เรียกว่า “ความน่าเชื่อถือของลำดับ” (ISO 10100:2020, เข้าถึงเมื่อ 26 กรกฎาคม 2026)

บันทึกรายการเหล่านี้สำหรับทุกรูปแบบที่อนุมัติ:

รุ่นแก้ไขแบบกระบอกและหลักการตั้งชื่อขั้น;
ลำดับการยืดและหดปกติ;
รายละเอียดวาล์ว เรกูเลเตอร์ วาล์วควบคุมการไหล ตัวเก็บเสียง สาย และข้อต่อ;
ชนิดเซนเซอร์ ตำแหน่งสวิตช์ สถานะที่คาด และค่าความคลาดเคลื่อน;
แรงดัน ณ จุดใช้งานระหว่างแต่ละขั้น ไม่ใช่เพียงแรงดันในห้องคอมเพรสเซอร์;
เวลาการเปลี่ยนผ่านและเวลาช่วงชักรวมที่โหลดต่ำสุด นอมินัล และสูงสุด;
เส้นแนวโน้มแรงดันระหว่างการถ่ายโอนปกติและความขัดข้องที่ฉีดแต่ละรายการ;
โอเวอร์รัน การเลื่อนของเวลาหยุดค้าง และโหลดสต็อปทางกลที่ยอมให้;
เกณฑ์ไทม์เอาต์และเหตุผลของแต่ละเกณฑ์;
สถานะวาล์วเมื่อไม่มีพลังงานและวิธีรองรับโหลด;
รหัสวินิจฉัย เงื่อนไขรีเซ็ต และลำดับกู้คืนแบบควบคุม;
อุณหภูมิทดสอบ สภาพการหล่อลื่น และคุณภาพลมจ่าย;
ผู้อนุมัติ วันที่ รุ่นแก้ไขซอฟต์แวร์ และสถานะการสอบเทียบการวัด

หลีกเลี่ยงการกำหนดจำนวนรอบหรือเปอร์เซ็นต์ผ่านแบบสากล เว้นแต่มีงานศึกษาความน่าเชื่อถือที่จัดทำเอกสารรองรับ ตัวอย่างจากการคอมมิชชันแสดงขอบเขตการทำงานและการตอบสนองความขัดข้องที่ทดสอบแล้ว แต่ไม่ได้พิสูจน์สมรรถนะตลอดอายุภายใต้การปนเปื้อน การสึก การบำรุงรักษา หรือเงื่อนไขโหลดในอนาคตทุกกรณี

คำถามสุดท้ายที่มีประโยชน์คือ ช่างสามารถระบุได้หรือไม่ว่าเหตุใดลำดับจึงหยุด โดยไม่ต้องทำรอบเครื่องซ้ำ หากคำตอบคือไม่ ให้เพิ่มการวินิจฉัยสถานะ แรงดัน เซนเซอร์ และไทม์เอาต์ก่อนปล่อยสู่การผลิต การแก้ปัญหาด้วยการสั่งให้เคลื่อนซ้ำอาจเปลี่ยนความขัดข้องของลำดับที่ตรวจพบได้ให้กลายเป็นความเสียหายทางกล

สำหรับวิธีวินิจฉัยที่กว้างขึ้น ดู การแยกสาเหตุความขัดข้องทั่วไปของกระบอกสูบนิวเมติก.

คำถามที่พบบ่อยเกี่ยวกับการจัดลำดับขั้นของกระบอกสูบเทเลสโคปิก

คำถามด้านข้อกำหนด 5 ข้อช่วยป้องกันความเข้าใจผิดเรื่องลำดับส่วนใหญ่: ลำดับขั้นปกติ แรงดันพิสูจน์อะไรได้ วาล์วควบคุมการไหลรับประกันลำดับหรือไม่ ความแตกต่างระหว่างโครงสร้างเทเลสโคปิกกับหลายตำแหน่ง และหลักฐานที่ต้องใช้ในการรับรอง เอกสารของ Parker, Festo และ ISO ล้วนชี้กลับไปที่โครงสร้างเฉพาะรุ่นและการตรวจรับรองระดับระบบ แทนเปอร์เซ็นต์ความน่าเชื่อถือทั่วไป

กระบอกสูบเทเลสโคปิกไฮดรอลิกยืดขั้นใหญ่ที่สุดก่อนเสมอหรือไม่

ไม่ Parker อธิบายว่าการยืดจากใหญ่ไปเล็กเป็นรูปแบบปกติ แต่การเดินพอร์ตภายในแบบพิเศษ โหลดไม่เท่ากัน โครงสร้างสองทาง การรีเจนเนอเรชัน หรือส่วนจัดลำดับที่ออกแบบเฉพาะอาจเปลี่ยนพฤติกรรมได้ ใช้แบบหน้าตัดและคำแนะนำบริการของรุ่นที่เลือก หากลำดับตามเอกสารกับลำดับที่สังเกตได้ไม่ตรงกัน ให้หยุดและวินิจฉัยกระบอกกับวงจร

วาล์วจัดลำดับด้วยแรงดันพิสูจน์ได้หรือไม่ว่าขั้นยืดสุดแล้ว

ไม่ได้ วาล์วจัดลำดับด้วยแรงดันพิสูจน์ว่าแรงดันไพลอตผ่านเกณฑ์เปลี่ยนที่ปรับตั้งไว้เท่านั้น การเพิ่มขึ้นนั้นอาจตามหลังการชนสต็อปปลายทางปกติ แต่ก็อาจเกิดจากการติดขัด สิ่งกีดขวาง โหลดเกิน หรือทางระบายถูกจำกัด ใช้การยืนยันตำแหน่งหรือสถานะล็อกเมื่อการเสร็จทางกายภาพต้องเป็นผู้อนุญาตการเคลื่อนที่ถัดไป

วาล์วควบคุมการไหลรับประกันลำดับขั้นนิวเมติกได้หรือไม่

วาล์วควบคุมการไหลกำหนดการเติม การระบาย ความเร็ว และความหน่วงได้ แต่ไม่ได้พิสูจน์ตำแหน่งขั้นอย่างอิสระ ผลลัพธ์เปลี่ยนตามแรงดัน โหลด การไหลของวาล์ว ท่อ อุณหภูมิ แรงเสียดทาน และการรั่ว ใช้ภายในลำดับที่ผ่านการตรวจสอบ แล้วเพิ่มการตรวจจับการเสร็จสิ้นและการจัดการไทม์เอาต์เมื่อจำเป็นต้องรักษาลำดับหรือการเปลี่ยนผ่านผิดสร้างความเสี่ยง

กระบอกนิวเมติกหลายตำแหน่งเหมือนกระบอกเทเลสโคปิกหรือไม่

ไม่จำเป็น รูปแบบหลายตำแหน่งทั่วไปของ Festo ใช้กระบอกแยก 2 ตัวต่อเข้าด้วยกัน โดยชุดช่วงชักคงที่สร้างได้ 3 หรือ 4 ตำแหน่ง กระบอกเทเลสโคปิกใช้ขั้นซ้อนกันเพื่อให้ได้ความยาวเมื่อยืดมากจากแพ็กเกจที่หดสั้นกว่า ขอแบบหน้าตัดก่อนเลือกวาล์ว เซนเซอร์ หรือฮาร์ดแวร์ยึด

การทดสอบรับรองการจัดลำดับขั้นควรบันทึกอะไร

บันทึกข้อมูลระบุแอคชูเอเตอร์และวาล์ว แผนผังพอร์ต ลำดับขั้น โหลด ทิศทางติดตั้ง แรงดัน ณ จุดใช้งาน ข้อจำกัดการไหล การเปลี่ยนสถานะเซนเซอร์ เวลาของแต่ละขั้น เส้นแนวโน้มแรงดัน พฤติกรรมไทม์เอาต์ การตอบสนองเมื่อสูญเสียพลังงาน และการกู้คืนแบบควบคุม ทดสอบทั้งขอบเขตการทำงานที่ประกาศและความขัดข้องที่มีเหตุผลรองรับ รอบที่สำเร็จโดยไม่มีโหลดเป็นหลักฐานที่มีประโยชน์ แต่ไม่ใช่การรับรองที่ครบถ้วน

แหล่งข้อมูลและเอกสารอ้างอิงทางเทคนิค

Parker, การออกแบบร่วมกับกระบอกสูบ: กระบอกเทเลสโคปิก, ลำดับการยืดและหดปกติ การเลือกพื้นที่ประสิทธิผล แรงของขั้น ความเร็ว และขีดจำกัดการออกแบบ สืบค้นเมื่อ 26 กรกฎาคม 2026
Parker, คู่มือบริการกระบอกเทเลสโคปิกสองทาง, การถ่ายโอนผ่านแหวนสต็อป พื้นที่ประสิทธิผลของขั้น ช่องทางไหลกลับ และลำดับการทำงาน สืบค้นเมื่อ 26 กรกฎาคม 2026
Parker, ระบบซีลทั่วไปในอุปกรณ์กำลังของไหล, การซีลกระบอกเทเลสโคปิก ความเร็วขั้น การเปลี่ยนแรง และการควบคุมการปนเปื้อน สืบค้นเมื่อ 26 กรกฎาคม 2026
Parker, การฝึกอบรม Motion Control, ขอบเขตการฝึกอบรมการจัดลำดับนิวเมติก วาล์วลิมิต วาล์วควบคุมทิศทาง และตรรกะ สืบค้นเมื่อ 26 กรกฎาคม 2026
Festo, สื่อ Pneumatics Fundamentals ลำดับกระบอกขนานที่ขึ้นกับโหลด วงจรอนุกรม การซิงโครไนซ์ และแบบฝึกหัดควบคุมการไหล สืบค้นเมื่อ 26 กรกฎาคม 2026
Festo, วาล์วจัดลำดับด้วยแรงดัน, หน้าที่การสวิตช์ตามเกณฑ์แรงดันและเอกสารส่วนประกอบ สืบค้นเมื่อ 26 กรกฎาคม 2026
Festo, กระบอกสูบหลายตำแหน่ง, สถาปัตยกรรมกระบอกต่อหลังชนหลังและชุดตำแหน่งคงที่ สืบค้นเมื่อ 26 กรกฎาคม 2026
ISO 4413:2010, กฎระบบกำลังของไหลไฮดรอลิกและข้อกำหนดความปลอดภัย สืบค้นเมื่อ 26 กรกฎาคม 2026
ISO 4414:2010, กฎระบบกำลังของไหลนิวเมติกและข้อกำหนดความปลอดภัย สืบค้นเมื่อ 26 กรกฎาคม 2026
ISO 10100:2020, การทดสอบรับรองกระบอกไฮดรอลิก สืบค้นเมื่อ 26 กรกฎาคม 2026
