โหลดเยื้องศูนย์: คำนวณโมเมนต์ความเฉื่อยของมวลด้านข้าง

Q: ควรใช้โมเมนต์จากแรงที่มีระยะเยื้องหรือแรงบิดจากความเฉื่อยในการหมุน

ใช้ M=r×F สำหรับน้ำหนัก ความเฉื่อยจากการเคลื่อนที่เชิงเส้น และแรงจากกระบวนการที่กระทำห่างจากจุดอ้างอิง ใช้ τ=Iα เฉพาะเมื่อวัตถุหมุนรอบแกนที่กำหนดจริงเท่านั้น

Q: กระบอกสูบที่มีขนาดกระบอกใหญ่ขึ้นแก้ปัญหาโหลดเยื้องศูนย์ได้หรือไม่

ขนาดกระบอกที่ใหญ่ขึ้นเพิ่มแรงขับ แต่ไม่ได้เพิ่มความสามารถรับโหลดของชุดรางนำโดยอัตโนมัติ ต้องตรวจสอบแคร่เลื่อน การจัดวางตลับลูกปืน ตัวเลือกรางนำ แกน ความเร็ว และกฎโหลดพร้อมกันของรุ่นที่เลือก

มวลที่ติดตั้งด้านข้างไม่ได้ทำให้ต้องคำนวณโมเมนต์ความเฉื่อยเสมอไป หากแคร่เลื่อนเคลื่อนที่เป็นเส้นตรงโดยไม่หมุน โมเมนต์ที่รางนำต้องรับจะเกิดจากแรงซึ่งกระทำห่างจากจุดอ้างอิง ได้แก่ น้ำหนัก ความเฉื่อยจากการเคลื่อนที่เชิงเส้น แรงปฏิกิริยาจากกระบวนการ แรงดึงของสายลม และแรงกระแทกที่ตัวหยุด ใช้โมเมนต์ความเฉื่อยของมวลเฉพาะเมื่อชิ้นงานมีความเร่งเชิงมุมรอบแกนที่กำหนดจริงเท่านั้น

ความแตกต่างนี้ช่วยป้องกันข้อผิดพลาดในการกำหนดขนาดที่พบได้บ่อย การแปลงความเร่งเชิงเส้นให้เป็นความเร่งเชิงมุมที่สมมติขึ้นด้วย $\alpha=a/r$ อาจให้ค่าแรงบิดที่ดูสมเหตุสมผล แต่ไม่ได้แทนแรงปฏิกิริยาที่รางนำต้องรับ เริ่มจากแผนภาพวัตถุอิสระ คงเครื่องหมายบวกและลบไว้ แล้วเปรียบเทียบแรงและโมเมนต์แต่ละค่าที่ได้กับแคตตาล็อกของแอคชูเอเตอร์หรือรางนำรุ่นนั้นโดยตรง

ประเด็นสำคัญ

คำนวณโมเมนต์สถิตและโมเมนต์จากความเฉื่อยเชิงเส้นด้วย $\mathbf{M}=\mathbf{r}\times\mathbf{F}$

ใช้ $I\alpha$ เฉพาะกับการหมุนจริงรอบแกนที่กำหนด

คงเครื่องหมายของโมเมนต์ที่ต้านกันไว้จนกว่าจะคำนวณกรณีโหลดนั้นเสร็จ

ตรวจสอบแรงและโมเมนต์ทุกค่ากับรุ่นรางนำ ความเร็ว และกฎการรวมโหลดของรุ่นที่เลือก

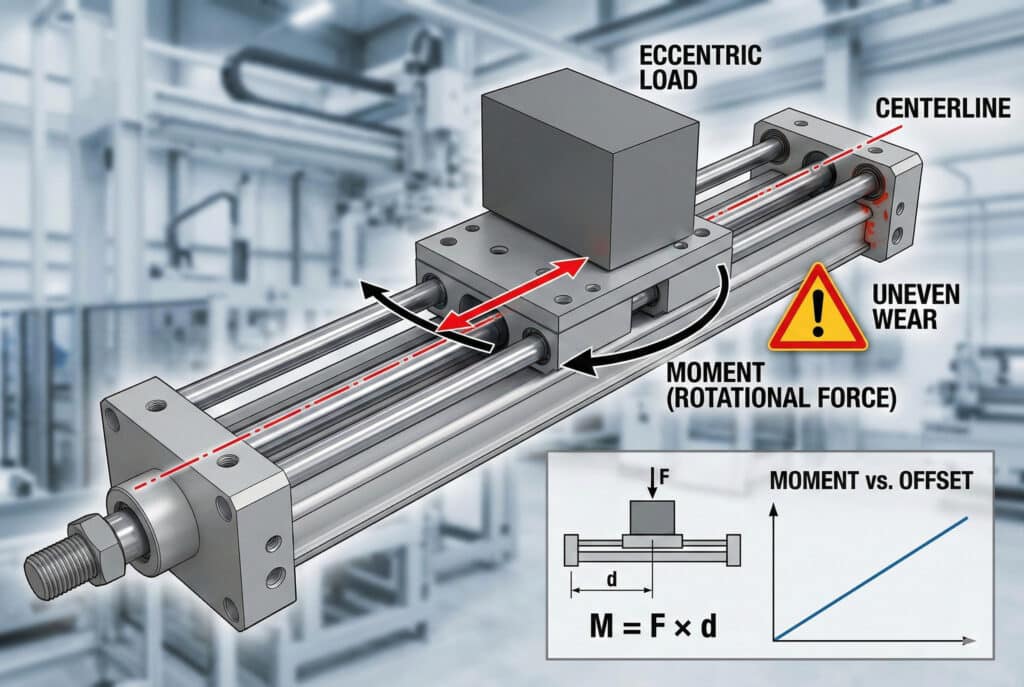

โหลดเยื้องศูนย์ หมายถึงแนวแรงไม่ได้ผ่านจุดหรือแกนอ้างอิงของรางนำ โมเมนต์ความเฉื่อยของมวล อธิบายความต้านทานต่อความเร่งเชิงมุม ส่วน โมเมนต์ที่รางนำรับ คือโหลดภายนอกในแนวก้มเงย ส่าย หรือหมุนรอบแกนการเคลื่อนที่ซึ่งตลับลูกปืนของแคร่เลื่อนต้องต้านไว้ ปริมาณเหล่านี้จะสัมพันธ์กันก็ต่อเมื่อการเคลื่อนที่จริงของเครื่องจักรเชื่อมโยงกัน

การจัดการโหลดเยื้องศูนย์คำนวณอะไรบ้าง

Parker ระบุค่าสูงสุดของ $M_x$ , $M_y$ และ $M_z$ แยกกันสำหรับกระบอกสูบไร้ก้าน OSP-P รุ่นพื้นฐาน โดยตารางของ OSP-P25 ให้ค่า 1.5, 15 และ 3 N·m ตามลำดับภายใต้เงื่อนไขที่กำหนด (แคตตาล็อก Parker OSP-P, 2025) ดังนั้นการจัดการโหลดเยื้องศูนย์ต้องเริ่มจากแรงปฏิกิริยาแยกตามแกน ไม่ใช่พิกัดน้ำหนักบรรทุกเพียงค่าเดียว

การคำนวณที่ถูกต้องต้องตอบคำถามสี่ข้อ:

แรงใดกระทำต่อชุดที่เคลื่อนที่
แนวแรงนั้นอยู่ตรงไหนเมื่อเทียบกับจุดอ้างอิงในแคตตาล็อก
โมเมนต์ที่เกิดขึ้นไปกระทำกับแกนหมุนรอบแนวการเคลื่อนที่ แกนก้มเงย หรือแกนส่ายใด
รุ่นที่เลือกยอมให้แรงและโมเมนต์ชุดนั้นเกิดพร้อมกันได้หรือไม่

แนวทางคำนวณขึ้นอยู่กับลักษณะการเคลื่อนที่:

เลือกหลักกลศาสตร์ตามองศาอิสระที่เกิดขึ้นจริง แคร่เลื่อนเชิงเส้นกับข้อมือหมุนอาจต้องคำนวณแยกกันแม้อยู่ในชุดเดียวกัน

บทความนี้มุ่งเน้นมวลที่ติดตั้งด้านข้างและเคลื่อนที่ไปกับแคร่เลื่อนเชิงเส้น คู่มือที่เกี่ยวข้องเรื่อง โมเมนต์หมุนรอบแกนสูงสุดของกระบอกสูบไร้ก้าน อธิบายความสามารถรับโมเมนต์หมุนรอบแกนตามแคตตาล็อกอย่างละเอียด ส่วน คู่มือโหลดด้านข้างของกระบอกสูบ อธิบายเส้นทางการสึกหรอในกระบอกสูบแบบมีก้านทั่วไป

เริ่มจากระบบพิกัดและกรณีโหลดแบบมีเครื่องหมาย

รางนำ OSP-P สำหรับงานหนักของ Parker ประเมินห้าพจน์ที่เกิดพร้อมกัน ได้แก่ $M_x$ , $M_y$ , $M_z$ , $F_y$ และ $F_z$ และกำหนดให้ผลรวมที่หารด้วยค่าพิกัดแล้วต้องไม่เกิน 1 สำหรับผลิตภัณฑ์ตระกูลนั้น (แคตตาล็อก Parker OSP-P, 2025) แบบคำนวณที่ใช้งานได้จริงจึงต้องคงแกนและเครื่องหมายไว้ก่อนนำค่าพิกัดในแคตตาล็อกมาใช้

ใช้แผนภาพแกนของผู้ผลิต บทความนี้กำหนดให้:

$x$ : ทิศทางการเคลื่อนที่ของแคร่เลื่อน
$y$ : ทิศทางด้านข้างขวางแคร่เลื่อน
$z$ : ทิศทางแนวดิ่ง
$M_x$ : โมเมนต์หมุนรอบแกนการเคลื่อนที่
$M_y$ : โมเมนต์ก้มเงยรอบแกนด้านข้าง
$M_z$ : โมเมนต์ส่ายรอบแกนแนวดิ่ง

ผู้ผลิตรายอื่นอาจใช้ตัวอักษรต่างกันกับทิศทางทางกายภาพเดียวกัน ให้คัดลอกแผนภาพและจุดอ้างอิงจากแคตตาล็อกของรุ่นที่เลือกแทนการสมมติว่าตัวอักษรเหล่านี้ใช้เหมือนกันทุกยี่ห้อ

แผนภาพโหลดต้องแสดงจุดศูนย์กลางมวล ทิศทางของแรง จุดอ้างอิง และแกนตามแคตตาล็อก ความยาวขายึดที่มองเห็นไม่ใช่แขนโมเมนต์เสมอไป

สร้างแถวแยกสำหรับช่วงหยุดค้าง การเร่ง การเคลื่อนที่ด้วยความเร็วคงที่ การหน่วง แรงสัมผัสจากกระบวนการ การหยุดปกติ และการหยุดฉุกเฉิน การหยิบหรือปล่อยชิ้นงานอาจเปลี่ยนทั้งมวลและจุดศูนย์ถ่วง จึงอาจต้องเพิ่มอีกหนึ่งแถว

คำนวณโมเมนต์สถิตจากมวลที่ติดตั้งด้านข้างอย่างไร

SMC นิยามโมเมนต์สถิตในขั้นตอนการเลือก MY1 ว่าเป็นโมเมนต์ที่เกิดจากโหลดขณะกระบอกสูบหยุดนิ่ง และประเมินโมเมนต์นี้แยกจากโมเมนต์กระแทกที่ตัวหยุด (แคตตาล็อก SMC MY1, สืบค้นในปี 2026) ให้คำนวณแรงแต่ละแรงในสภาวะหยุดนิ่งรอบจุดอ้างอิงในแคตตาล็อกก่อนเปรียบเทียบกับค่าที่ยอมให้

สำหรับชิ้นส่วนมวล $m$ น้ำหนักของชิ้นส่วนนั้นคือ:

\mathbf{W}=m\mathbf{g}

โมเมนต์รอบจุดอ้างอิง $O$ คือ:

\mathbf{M}_{O}=\mathbf{r}\times\mathbf{F}

โดย $\mathbf{r}$ ชี้จาก $O$ ไปยังจุดกระทำแรง และ $\mathbf{F}$ คือเวกเตอร์แรงที่มีเครื่องหมาย ในพิกัดคาร์ทีเซียน:

\begin{aligned} M_x &= r_yF_z-r_zF_y \\ M_y &= r_zF_x-r_xF_z \\ M_z &= r_xF_y-r_yF_x \end{aligned}

ใช้หน่วยเมตรและนิวตันเพื่อให้ได้ผลลัพธ์เป็นนิวตัน-เมตร รวมแรงโน้มถ่วง แรงปฏิกิริยาจากกระบวนการ แรงสัมผัสของถ้วยสุญญากาศ แรงดึงของรางกระดูกงู แรงต้านจากสายลม แรงสปริง และแรงบิดโดยตรงทั้งหมดที่เกิดขึ้นในกรณีโหลดที่เลือก

สำหรับชิ้นส่วนหลายชิ้น:

\mathbf{M}_{O,\mathrm{total}} = \sum_i\left(\mathbf{r}_i\times\mathbf{F}_i\right) + \sum_j\mathbf{T}_j

เครื่องหมายช่วยป้องกันทั้งการประเมินว่าเกินพิกัดโดยไม่จริงและการหักล้างที่ไม่ควรเกิด มวลเท่ากันสองก้อนที่ตำแหน่ง $+y$ และ $-y$ จะสร้างโมเมนต์หมุนรอบแกนในทิศตรงข้ามกันภายใต้แรงโน้มถ่วงแนวดิ่ง โมเมนต์ทั้งสองจะหักล้างกันหากรูปทรงและแรงสมมาตรกันจริง แต่โหลดแนวดิ่งโดยตรงจะรวมกัน การรวมขนาดโมเมนต์ทั้งสองจะนับโหลดหมุนรอบแกนซ้ำ ส่วนการละเลยแรงแนวดิ่งจะทำให้พลาดโหลดที่รางนำต้องรับ

นี่คือเหตุผลที่มวล 60 kg ซึ่งวางอยู่กึ่งกลางไม่ “เทียบเท่า” กับมวล 20 kg ที่ติดตั้งเยื้องศูนย์ 150 mm มวลที่อยู่กึ่งกลางอาจสร้างโมเมนต์สถิตรอบแกนที่เลือกเป็นศูนย์ แต่ยังคงสร้างน้ำหนักโดยตรงมากกว่าสามเท่า ปริมาณแต่ละค่าต้องตรวจสอบกับแคตตาล็อกแยกกัน

ความเร่งเชิงเส้นเปลี่ยนโมเมนต์ที่รางนำรับอย่างไร

THK ระบุว่าโหลดที่กระทำต่อรางนำขึ้นอยู่กับตำแหน่งจุดศูนย์ถ่วง ตำแหน่งแรงขับ ความเฉื่อยจากการเร่งหรือการหน่วง และแรงภายนอก เช่น แรงต้านการตัด (แนวทางโหลดที่กระทำของ THK, สืบค้นในปี 2026) สำหรับแคร่เลื่อนที่ยังคงขนานกับราง ให้แทนผลของความเร่งด้วยแรงเฉื่อยเชิงเส้นที่จุดศูนย์กลางมวล

เมื่อคำนวณแผนภาพวัตถุอิสระในกรอบอ้างอิงที่ยึดกับแคร่เลื่อน แรงเฉื่อยคือ:

\mathbf{F}_{\mathrm{inertia}}=-m\mathbf{a}

โมเมนต์ของแรงนี้รอบจุดอ้างอิงของรางนำคือ:

\mathbf{M}_{\mathrm{inertia}} = \mathbf{r}_{\mathrm{CG}}\times\mathbf{F}_{\mathrm{inertia}}

สมมติว่าแคร่เลื่อนเร่งไปทาง $+x$ แรงเฉื่อยจะกระทำไปทาง $-x$ จุดศูนย์กลางมวลที่สูงกว่าจุดอ้างอิงจะสร้างโมเมนต์ก้มเงย ส่วนระยะเยื้องด้านข้างจะสร้างโมเมนต์ส่ายด้วย การเร่งไปตามรางไม่ได้สร้างโมเมนต์หมุนรอบแกน $M_x$ โดยอัตโนมัติ ผลคูณเชิงเวกเตอร์จะเป็นตัวกำหนดว่าเกิดองค์ประกอบใดบ้าง

อย่าแทนค่า $\alpha=a/r$ เว้นแต่มีกลไกบังคับให้การเคลื่อนที่เชิงเส้นเปลี่ยนเป็นการหมุนรอบแกนที่ระบุจริง รัศมี ความเร่งเชิงเส้น และความเร่งเชิงมุมสัมพันธ์กันในการเคลื่อนที่เป็นวงกลม ไม่ใช่ในการเลื่อนเป็นเส้นตรงอย่างอิสระ

แยกกรณีการทำงานดังนี้:

กรณีโหลด	สิ่งที่ต้องรวม	การตรวจสอบแยกต่างหาก
หยุดค้าง	น้ำหนักและแรงจากกระบวนการคงที่	โมเมนต์สถิตที่ยอมให้
การเร่งปกติ	น้ำหนัก, $-m\mathbf{a}$ , แรงจากกระบวนการ	เงื่อนไขไดนามิกในแคตตาล็อก
การหน่วงปกติ	แรงเฉื่อยกลับทิศ	การกระจายโหลดบนตลับลูกปืนในทิศตรงข้าม
หยิบหรือปล่อยชิ้นงาน	มวลและจุดศูนย์ถ่วงใหม่	รูปทรงก่อนและหลังการเปลี่ยนแปลง
สัมผัสในกระบวนการ	แรงสัมผัสและแรงบิดโดยตรง	ค่าสูงสุดและค่าต่อเนื่อง
ตัวหยุดปลายช่วงหรือการหยุดฉุกเฉิน	แรงปฏิกิริยาขณะหยุดที่วัดหรือระบุไว้	คุชชัน ตัวหยุด โช้กอัพ และโครงเครื่อง

แรงกระแทกที่ตัวหยุดไม่ใช่เพียง “ความเร่งที่มากขึ้น” ซึ่งคาดเดาจากเวลารอบการทำงาน ขั้นตอน MY1 ของ SMC ใช้โหลดกระแทกสมมูลเฉพาะผลิตภัณฑ์และประเมินตัวประกอบโหลดแยกต่างหาก ให้ทำตามขั้นตอนของซีรีส์ที่เลือก ใช้ คู่มือพลังงานจลน์ของโหลดกระบอกสูบที่กำลังเคลื่อนที่ และ คู่มือการหน่วงโหลดมวลสูง สำหรับการตรวจสอบด้านพลังงานของการหยุด

ควรใช้โมเมนต์ความเฉื่อยในการคำนวณเมื่อใด

เอกสารกลศาสตร์แกนคงที่ของ MIT ให้ความสัมพันธ์ตามทฤษฎีแกนขนาน $I_O=I_G+md^2$ สำหรับวัตถุที่หมุนรอบแกนซึ่งเยื้องจากจุดศูนย์กลางมวล (MIT OpenCourseWare, 2016) ความสัมพันธ์นี้ใช้เมื่อมีการเคลื่อนที่เชิงมุมจริงและกำหนดแกนหมุนไว้ชัดเจน

สำหรับการหมุนจริง:

I_O=I_G+md^2

แรงบิดสำหรับเร่งวัตถุที่หมุนล้วนรอบแกนคงที่นั้นคือ:

\tau_O=I_O\alpha

$I_G$ คือโมเมนต์ความเฉื่อยของมวลรอบแกนที่ผ่านจุดศูนย์กลางมวลและขนานกับแกนหมุน $d$ คือระยะตั้งฉากระหว่างแกน และ $\alpha$ คือความเร่งเชิงมุม การประมาณเป็นมวลจุดด้วย $I_O\approx md^2$ จะละเลยความเฉื่อยรอบจุดศูนย์กลางมวลของวัตถุเอง จึงอาจไม่เหมาะกับชุดเครื่องมือหน้ากว้างหรือชิ้นงานขนาดใหญ่

ใช้ความเฉื่อยในการหมุนในกรณีต่อไปนี้:

แอคชูเอเตอร์แบบหมุนหรือข้อมือที่ติดตั้งบนแคร่เลื่อนเชิงเส้นหมุนจัดตำแหน่งเครื่องมือ
แขนที่มีจุดหมุนถูกขับตามโปรไฟล์เชิงมุมที่กำหนด
สปินเดิล กริปเปอร์ หรือชิ้นงานที่หมุนส่งแรงบิดปฏิกิริยากลับมายังแคร่เลื่อน
กลไกทั้งชุดมีการเลื่อนและการหมุนที่สัมพันธ์กันตามจลนศาสตร์ซึ่งทราบค่า

อย่าใช้โมเมนต์ความเฉื่อยเพียงเพราะมวลวางเยื้องศูนย์ แผ่นเครื่องมือแข็งเกร็งที่ยึดกับแคร่เลื่อนเชิงเส้นอาจมีความเร่งเชิงมุมเป็นศูนย์ตลอดเวลา แม้ว่ารางนำต้องรับโมเมนต์ก้มเงย ส่าย และหมุนรอบแกนในปริมาณมาก

สำหรับข้อมือหมุนที่ติดตั้งบนแกนกระบอกสูบไร้ก้าน ต้องคำนวณสองส่วนควบคู่กัน ชุดขับข้อมือต้องใช้แรงบิดสำหรับ $I\alpha$ แรงโน้มถ่วง และแรงเสียดทาน ส่วนรางนำเชิงเส้นต้องรับแรงบิดปฏิกิริยาจากชุดขับในทิศตรงข้าม รวมทั้งโมเมนต์จากน้ำหนักและความเฉื่อยเชิงเส้น การคำนวณแรงบิดข้อมือผ่านเกณฑ์ไม่ได้ยืนยันว่ารางนำของแคร่เลื่อนรับโหลดได้

ตัวอย่างคำนวณ: เครื่องมือที่ติดตั้งด้านข้างบนแคร่เลื่อนเชิงเส้น

ตัวอย่างของ THK คำนวณโหลดที่บล็อกรางนำซึ่งเปลี่ยนไประหว่างการเร่งและการหน่วง แทนการเปลี่ยนการเคลื่อนที่เชิงเส้นให้เป็นแบบจำลองการหมุน (ตัวอย่างอายุใช้งานพิกัดของ THK, สืบค้นในปี 2026) แบบคำนวณสมมตินี้ใช้ขอบเขตทางกายภาพเดียวกัน โดยคำนวณเฉพาะโหลดที่กระทำแบบมีเครื่องหมายและไม่เลือกผลิตภัณฑ์

สมมติว่าแคร่เลื่อนกระบอกสูบไร้ก้านเคลื่อนที่ตามแนว $+x$ และบรรทุกชิ้นส่วนสามชิ้น แรงโน้มถ่วงกระทำในแนว $-z$ และความเร่งปกติในกรณีเลวร้ายที่สุดคือ $a_x=3.0\ \mathrm{m/s^2}$ ในจังหวะที่ทำให้ง่ายต่อการคำนวณนี้ กำหนดให้จุดศูนย์กลางของชิ้นส่วนทุกชิ้นอยู่ที่ $r_x=0$

ชิ้นส่วน	มวล, $m$	ระยะเยื้องด้านข้าง, $r_y$	ความสูง, $r_z$
เครื่องมือหลัก	8.0 kg	+0.12 m	+0.08 m
เซนเซอร์ด้านข้าง	1.5 kg	-0.18 m	+0.10 m
ขายึดอะแดปเตอร์	2.5 kg	+0.04 m	+0.03 m

โหลดแนวดิ่งโดยตรงคือ:

F_z=-(8.0+1.5+2.5)(9.81)=-117.72\ \mathrm{N}

โมเมนต์หมุนรอบแกนสถิตจากแรงโน้มถ่วงคือ:

\begin{aligned} M_{x,\mathrm{gravity}} &=(0.12)(-78.48)+(-0.18)(-14.715)+(0.04)(-24.525) \\ &=-7.750\ \mathrm{N\cdot m} \end{aligned}

เซนเซอร์ด้านข้างช่วยถ่วงโมเมนต์จากเครื่องมือหลักบางส่วน เนื่องจากโมเมนต์หมุนรอบแกนที่มีเครื่องหมายอยู่ในทิศตรงข้าม แต่ไม่ได้ทำให้โหลดแนวดิ่งโดยตรงหายไป

ขณะเร่งไปทาง $+x$ แรงเฉื่อยรวมคือ:

F_{x,\mathrm{inertia}}=-(12.0)(3.0)=-36.0\ \mathrm{N}

ความสูงของชิ้นส่วนทำให้เกิดโมเมนต์ก้มเงย:

\begin{aligned} M_{y,\mathrm{inertia}} &=(0.08)(-24.0)+(0.10)(-4.5)+(0.03)(-7.5) \\ &=-2.595\ \mathrm{N\cdot m} \end{aligned}

ระยะเยื้องด้านข้างของชิ้นส่วนทำให้เกิดโมเมนต์ส่าย:

\begin{aligned} M_{z,\mathrm{inertia}} &=-(0.12)(-24.0)-(-0.18)(-4.5)-(0.04)(-7.5) \\ &=2.370\ \mathrm{N\cdot m} \end{aligned}

ดังนั้นกรณีโหลดนี้จึงมีอย่างน้อย $F_z=-117.72\ \mathrm{N}$ , $F_x=-36.0\ \mathrm{N}$ , $M_x=-7.750\ \mathrm{N\cdot m}$ , $M_y=-2.595\ \mathrm{N\cdot m}$ และ $M_z=2.370\ \mathrm{N\cdot m}$ ให้เพิ่มแรงปฏิกิริยาอื่นที่เกิดพร้อมกันก่อนตรวจสอบกับแคตตาล็อก

เมื่อหน่วง $F_x$ , $M_y$ และ $M_z$ จะกลับเครื่องหมาย การกลับทิศนี้มีผลต่อการสัมผัสของตลับลูกปืนและแรงจากกระบวนการที่อาจเสริมหรือต้านโหลดเฉื่อย ให้ประเมินทั้งสองทิศแทนการคูณโมเมนต์สถิตด้วยตัวประกอบไดนามิกที่กำหนดขึ้นเอง

ตรวจสอบโหลดที่คำนวณได้กับแคตตาล็อกอย่างไร

Parker กำหนดพิกัด $M_x$ สูงสุดของ OSP-P25 รุ่นมาตรฐานไว้ที่ 1.5 N·m ขณะที่รุ่นมีรางนำ HD25 ระบุ $M_x$ ที่ 260 N·m ซึ่งต่างกันมากกว่า 170 เท่าภายใต้ขนาดชุดขับเท่ากัน (แคตตาล็อก Parker OSP-P, 2025) ขนาดกระบอกเพียงอย่างเดียวจึงใช้กำหนดความสามารถรับโมเมนต์ของรางนำไม่ได้

สำหรับรางนำงานหนักของ Parker ที่อ้างถึง กฎการรวมโหลดที่เผยแพร่คือ:

U= \frac{\left|M_x\right|}{M_{x,\max}} + \frac{\left|M_y\right|}{M_{y,\max}} + \frac{\left|M_z\right|}{M_{z,\max}} + \frac{\left|F_y\right|}{F_{y,\max}} + \frac{\left|F_z\right|}{F_{z,\max}} \le 1

โดย $U$ คืออัตราการใช้ความสามารถรวมตามกฎของแคตตาล็อกฉบับนั้นโดยเฉพาะ อย่านำสมการนี้ไปใช้กับผลิตภัณฑ์ที่ใช้กราฟ โหลดสมมูล ขีดจำกัดตามความเร็ว หรือวิธีรวมโหลดแบบอื่น ตัวอย่างเช่น MY1 ของ SMC รวมมวลโหลด โมเมนต์สถิต และโมเมนต์กระแทกที่ตัวหยุดด้วยขั้นตอนตัวประกอบโหลดรางนำของตนเอง

ตรวจสอบรายการต่อไปนี้ก่อนยอมรับผลการคำนวณ:

รายการในแคตตาล็อก	คำถามที่ต้องตอบ
รุ่นเต็มและตัวเลือกรางนำ	พิกัดนี้เป็นของแคร่เลื่อนและรางนำรุ่นตรงกัน ไม่ใช่ระบุเพียงขนาดกระบอกใช่หรือไม่
แผนภาพแกนและจุดอ้างอิง	แกนและระยะเยื้องในแบบคำนวณตรงกับแคตตาล็อกหรือไม่
พิกัดสถิตหรือไดนามิก	ค่าดังกล่าวครอบคลุมสภาวะการทำงานใด
เงื่อนไขความเร็วและแรงกระแทก	การใช้งานอยู่ภายในสมมติฐานความเร็วและแรงกระแทกที่ระบุหรือไม่
กฎโหลดพร้อมกัน	ต้องรวมพจน์แรงและโมเมนต์หรือไม่
การรองรับโปรไฟล์ตามช่วงชัก	โปรไฟล์อัดรีดต้องมีจุดรองรับระหว่างทางหรือไม่
การจัดวางระบบหยุด	แรงกระแทกถูกดูดซับด้วยคุชชันกระบอกสูบ ตัวหยุดภายนอก หรือโช้กอัพ
วิธีคำนวณอายุตลับลูกปืน	รางนำที่เลือกเผยแพร่ข้อมูลเพียงพอสำหรับคำนวณอายุหรือไม่

ISO 14728-1:2017 กำหนดวิธีคำนวณอายุพิกัดสำหรับตลับลูกปืนเคลื่อนที่เชิงเส้นที่เข้าเกณฑ์และมีการออกแบบทั่วไป พร้อมระบุขอบเขตการใช้งานอย่างชัดเจน (ISO 14728-1:2017, ยืนยันในปี 2022) มาตรฐานนี้ไม่ได้สร้างสมการอายุสากลสำหรับแคร่เลื่อนกระบอกสูบไร้ก้าน ตลับลูกปืนกาบ ซีล ราง หรือชุดรางนำเฉพาะผู้ผลิตทุกชนิด ให้ใช้วิธีของผู้ผลิตรางนำเมื่อมีการเผยแพร่ข้อมูลอายุ

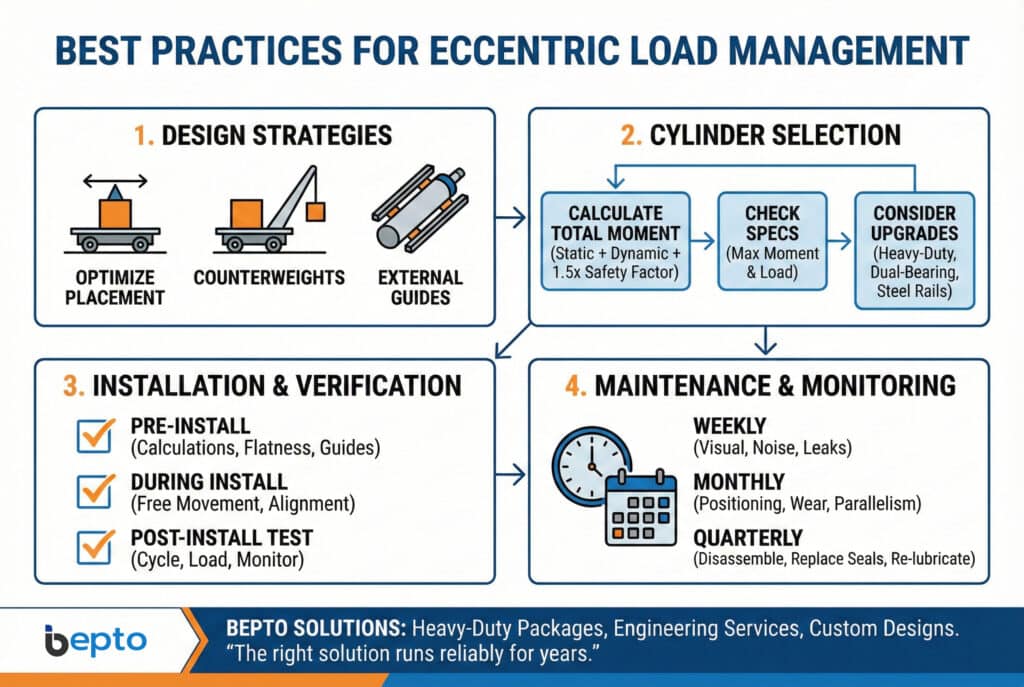

การปรับแบบเพื่อลดโหลดเยื้องศูนย์ที่รางนำต้องรับ

SMC กำหนดให้ผู้ใช้ MY1 ตรวจสอบกราฟโหลดและโมเมนต์ที่ยอมให้เทียบกับความเร็วลูกสูบ รวมทั้งตรวจสอบค่าสูงสุด ดังนั้นการลดความเร็วหรือเปลี่ยนรูปแบบรางนำอาจเปลี่ยนขอบเขตการทำงานที่ยอมให้ (แคตตาล็อก SMC MY1, สืบค้นในปี 2026) ถึงกระนั้น ควรเริ่มจากการแก้รูปทรงก่อนพึ่งชุดขับที่ใหญ่ขึ้น

เลือกแนวทางแก้ไขจากองค์ประกอบโหลดที่ไม่ผ่านเกณฑ์:

ย้ายจุดศูนย์กลางมวล ลดความยาวขายึด หรือวางวาล์ว เซนเซอร์ และเครื่องมือที่มีน้ำหนักมากให้ใกล้ระนาบอ้างอิงของรางนำ
ถ่วงโมเมนต์แบบมีเครื่องหมาย ตุ้มน้ำหนักอาจต้านโมเมนต์จากแรงโน้มถ่วงหนึ่งแกนได้ แต่มวลของตุ้มจะเพิ่มโหลดโดยตรง แรงจากการเร่ง และพลังงานขณะหยุด
เพิ่มรางนำภายนอกที่กำหนดขนาดถูกต้อง คำนวณการกระจายโหลดจากระยะห่างระหว่างราง ระยะห่างระหว่างบล็อก ความแข็งของจุดยึด และการจัดแนว อย่าสมมติสัดส่วนการถ่ายโหลดคงที่
เพิ่มช่วงห่างของตลับลูกปืนหรือใช้สองแคร่เลื่อน ฐานรองรับที่กว้างขึ้นอาจเพิ่มความสามารถรับโมเมนต์ แต่รูปแบบรางนำที่ใช้จริงเป็นตัวกำหนดการแบ่งโหลด
ลดความเร่งและเจิร์ก วิธีนี้ลดแรงเฉื่อยเชิงเส้นโดยตรง แต่อาจส่งผลต่อเวลารอบและการควบคุมวาล์ว
ถ่ายแรงปฏิกิริยาจากการหยุดเข้าสู่โครงเครื่อง ตัวหยุดหรือโช้กอัพภายนอกช่วยไม่ให้แรงหน่วงรุนแรงเข้าสู่ฝาปลายกระบอกสูบได้ หากจัดแนวถูกต้องและพิกัดพลังงานเพียงพอ
แยกหน้าที่เชิงเส้นกับเชิงหมุน รองรับข้อมือหมุนหรือสปินเดิลของกระบวนการด้วยรางนำที่ออกแบบมาสำหรับแรงบิดปฏิกิริยานั้น

กระบอกสูบสองตัวที่ติดตั้งขนานกันไม่ได้แบ่งโมเมนต์เท่ากันโดยอัตโนมัติ การโก่งตัวของโครง ค่าคลาดเคลื่อนในการติดตั้ง จังหวะการทำงานของวาล์ว และการเชื่อมต่อทางกลอาจทำให้โหลดกระจุกตัวบนแคร่เลื่อนตัวเดียว ให้ใช้ระบบรางนำที่กำหนดการแบ่งโหลดได้แน่นอนหรือการออกแบบแกนซิงโครไนซ์ที่ผู้ผลิตรับรอง

สำหรับการวิเคราะห์ระบบเดิม โปรดดู วิธีลดปัญหาโหลดด้านข้าง สำหรับแกนไร้ก้านใหม่ คู่มือการติดตั้งกระบอกสูบไร้ก้าน อธิบายการรองรับโปรไฟล์และการจัดแนว

ควรใส่ข้อมูลใดใน RFQ สำหรับโหลดเยื้องศูนย์

ขั้นตอนโหลดรางนำของ SMC ประเมินองค์ประกอบแยกกันสามส่วนก่อนเลือกผลิตภัณฑ์ ได้แก่ มวลโหลด โมเมนต์สถิต และโมเมนต์กระแทกแบบไดนามิกที่ตัวหยุด (แคตตาล็อก SMC MY1, สืบค้นในปี 2026) RFQ จึงควรให้ข้อมูลรูปทรงและหน้าที่การทำงานมากพอที่จะคำนวณองค์ประกอบที่เกี่ยวข้องทุกส่วนซ้ำได้ ไม่ใช่ให้เพียงน้ำหนักบรรทุกเป็นกิโลกรัมและช่วงชัก

ข้อมูลที่ควรให้:

รายการชิ้นส่วนเคลื่อนที่ทั้งหมด พร้อมมวลและพิกัดจุดศูนย์ถ่วง
แบบบอกขนาดที่แสดงแกนอ้างอิงของกระบอกสูบและรางนำที่เสนอ
แนวติดตั้ง ช่วงชัก ทิศทางการเคลื่อนที่ และตำแหน่งรองรับโปรไฟล์
ความเร็ว ความเร่ง ความหน่วง และโปรไฟล์การเคลื่อนที่ทั้งค่าปกติและค่าสูงสุด
สถานะก่อนและหลังหยิบหรือปล่อยชิ้นงาน เมื่อมวลหรือจุดศูนย์ถ่วงเปลี่ยน
แรงจากกระบวนการ แรงบิดโดยตรง แรงดึงสายลม แรงต้านจากรางกระดูกงู และแรงปฏิกิริยาภายนอก
การจัดวางระบบหยุดปกติ หยุดฉุกเฉิน คุชชัน ตัวหยุด และโช้กอัพ
ค่าความสามารถในการทำซ้ำ ความแข็ง อายุใช้งาน รอบการทำงาน และสภาพแวดล้อมที่ต้องการ
ผู้ผลิตที่พิจารณา หมายเลขรุ่นเต็ม ตัวเลือกรางนำ และจำนวนแคร่เลื่อน

จากประสบการณ์ของเรา ตารางพิกัดมีประโยชน์มากกว่าคำว่า “ติดตั้งน้ำหนัก 12 kg ไว้ด้านข้าง” ให้บันทึก $x$ , $y$ และ $z$ ของชิ้นส่วนที่เคลื่อนที่ทุกชิ้น แล้วแนบกรณีการทำงานที่รุนแรงที่สุด วิธีนี้ช่วยให้ซัพพลายเออร์คำนวณซ้ำและตรวจพบแกนหรือจุดอ้างอิงที่ผิดได้ก่อนสั่งซื้ออุปกรณ์

คำถามที่พบบ่อยเกี่ยวกับการจัดการโหลดเยื้องศูนย์

ตาราง OSP-P ของ Parker แยกโมเมนต์สามแกนออกจากโหลดโดยตรง ส่วนขั้นตอน MY1 ของ SMC ตรวจสอบมวลโหลด โมเมนต์สถิต และโมเมนต์กระแทกที่ตัวหยุดแยกกัน แคตตาล็อกทั้งสองฉบับแสดงหลักสำคัญของคำถามที่พบบ่อยนี้: ค่าตัวเลข “ความสามารถรับโหลดเยื้องศูนย์” เพียงค่าเดียวไม่สามารถแทนขั้นตอนการเลือกที่ครบถ้วนของรุ่นนั้นได้

โหลดเยื้องศูนย์เหมือนกับโหลดด้านข้างหรือไม่

ไม่เสมอไป โหลดด้านข้างคือองค์ประกอบของแรงที่ตั้งฉากกับทิศทางการเคลื่อนที่ที่ต้องการ ส่วนโหลดเยื้องศูนย์คือแรงใด ๆ ที่แนวแรงอยู่ห่างจากจุดอ้างอิงหรือแกนที่เลือก จึงทำให้เกิดโมเมนต์ น้ำหนักแนวดิ่งที่วางเยื้องออกเพียงก้อนเดียวสามารถสร้างโมเมนต์หมุนรอบแกนได้โดยไม่จำเป็นต้องเรียกว่าแรงด้านข้างในแนวนอน

ควรใช้โมเมนต์จากแรงที่มีระยะเยื้องหรือแรงบิดจากความเฉื่อยในการหมุน

ใช้ $\mathbf{M}=\mathbf{r}\times\mathbf{F}$ สำหรับน้ำหนัก ความเฉื่อยจากการเคลื่อนที่เชิงเส้น และแรงจากกระบวนการที่กระทำห่างจากจุดอ้างอิง ใช้ $\tau=I\alpha$ เมื่อวัตถุหมุนรอบแกนที่กำหนดจริง แคร่เลื่อนเชิงเส้นซึ่งบรรทุกเครื่องมือที่เยื้องแต่ไม่หมุนตามปกติต้องใช้การคำนวณแบบแรก ไม่ใช่ความเร่งเชิงมุมที่สมมติขึ้น

มวลเท่ากันที่อยู่คนละด้านจะหักล้างกันเสมอหรือไม่

โมเมนต์จะหักล้างกันต่อเมื่อเวกเตอร์แรง ระยะตั้งฉาก และจังหวะการทำงานสมมาตรกันจริง แต่โหลดโดยตรงยังคงรวมกัน ความเร่ง การเดินสายลม การสัมผัสในกระบวนการ หรือความสูงที่ต่างกันอาจทำลายสมมาตรและเพิ่มโมเมนต์ในอีกแกนหนึ่ง จึงต้องคงเครื่องหมายขององค์ประกอบแต่ละค่าไว้สำหรับทุกกรณีโหลด

กระบอกสูบที่มีขนาดกระบอกใหญ่ขึ้นแก้ปัญหาโหลดเยื้องศูนย์ได้หรือไม่

ขนาดกระบอกที่ใหญ่ขึ้นเพิ่มแรงขับนิวเมติก แต่ความสามารถรับโหลดของรางนำขึ้นอยู่กับแคร่เลื่อน การจัดวางตลับลูกปืน ตัวเลือกรางนำ และเงื่อนไขในแคตตาล็อก รุ่นมาตรฐานกับรุ่น HD25 ของ Parker มีพิกัด $M_x$ ต่างกันอย่างมากแม้ใช้ชุดขับขนาด 25 mm เท่ากัน ให้พิจารณาแรงขับและแรงปฏิกิริยาที่รางนำเป็นเกณฑ์แยกกัน

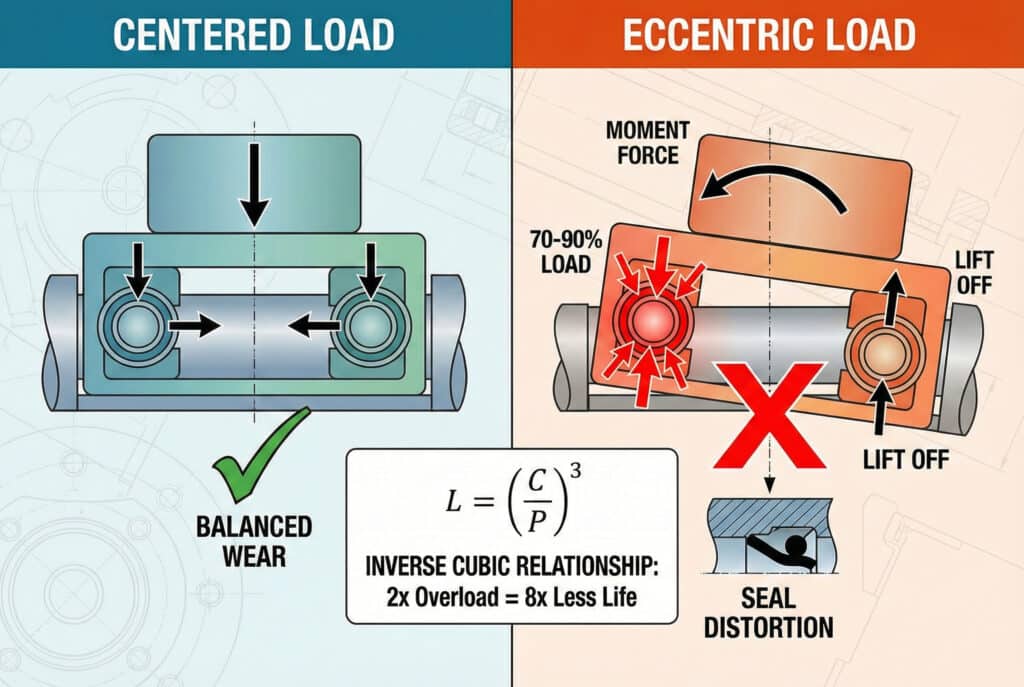

ประเมินอายุรางนำด้วยกฎกำลังสามของตลับลูกปืนได้หรือไม่

ทำได้เฉพาะเมื่อเอกสารของรางนำแบบลูกกลิ้งที่เลือกให้ค่าพิกัด วิธีคำนวณโหลดสมมูล เลขชี้กำลัง และเงื่อนไขการใช้งานครบถ้วน ISO 281 ใช้กับตลับลูกปืนทั่วไปที่เข้าเกณฑ์และไม่ครอบคลุมการสึกหรอ การกัดกร่อน และการกัดกร่อนจากกระแสไฟฟ้า ส่วน ISO 14728-1 ใช้กับตลับลูกปืนเคลื่อนที่เชิงเส้นที่เข้าเกณฑ์ มาตรฐานทั้งสองไม่ได้รองรับการใช้กฎกำลังสามเพียงกฎเดียวกับแคร่เลื่อนหรือซีลของกระบอกสูบทุกชนิด

แหล่งข้อมูลและเอกสารอ้างอิงทางเทคนิค

SMC, กระบอกสูบไร้ก้านแบบเชื่อมต่อเชิงกล ซีรีส์ MY1, โหลดที่ยอมให้ โมเมนต์สถิต โมเมนต์กระแทกแบบไดนามิกที่ตัวหยุด กราฟความเร็ว และการเลือกด้วยตัวประกอบโหลดรางนำ; สืบค้นเมื่อ 2026-07-26
Parker, กระบอกสูบนิวเมติกไร้ก้านและรางนำเชิงเส้น OSP-P, แรง โหลด โมเมนต์ ความเร็ว และเงื่อนไขการทำงานที่ไม่มีแรงกระแทกของกระบอกสูบรุ่นพื้นฐาน; 2025, สืบค้นเมื่อ 2026-07-26
Parker, รางนำงานหนักสำหรับกระบอกสูบนิวเมติกไร้ก้าน OSP-P, พิกัดตามแกนและสมการรวมโหลดห้าพจน์; 2025, สืบค้นเมื่อ 2026-07-26
THK, โหลดที่กระทำ: เกณฑ์การเลือกรางนำ LM, ข้อมูลตำแหน่งจุดศูนย์ถ่วง ความเร่ง ตำแหน่งแรงขับ และแรงภายนอก; สืบค้นเมื่อ 2026-07-26
THK, ตัวประกอบความปลอดภัยสถิต: แอคชูเอเตอร์รางนำ LM, โมเมนต์จากส่วนยื่น การเริ่มและหยุดกะทันหัน และกรอบตัวประกอบความปลอดภัยเฉพาะรุ่น; สืบค้นเมื่อ 2026-07-26
MIT OpenCourseWare, พลังงานจลน์จากการหมุนและโมเมนต์ความเฉื่อย, การหมุนรอบแกนคงที่และทฤษฎีแกนขนาน; 2016, สืบค้นเมื่อ 2026-07-26
ISO 14728-1:2017, พิกัดโหลดไดนามิกและอายุพิกัดสำหรับตลับลูกปืนเคลื่อนที่เชิงเส้นที่เข้าเกณฑ์; ยืนยันในปี 2022, สืบค้นเมื่อ 2026-07-26
ISO 281:2007, พิกัดโหลดไดนามิก อายุพิกัด ความเชื่อมั่น และข้อยกเว้นด้านขอบเขตสำหรับตลับลูกปืนที่เข้าเกณฑ์; ยืนยันในปี 2021, สืบค้นเมื่อ 2026-07-26
