การสั่นกลับไปกลับมาความถี่สูง

การสะสมความร้อนในกระบอกสูบช่วงชักสั้น คือภาวะที่ความร้อนเฉลี่ยซึ่งเกิดขึ้นมากกว่าความสามารถของแอคชูเอเตอร์ที่ติดตั้งอยู่ในการระบายความร้อน ความถี่เพียงอย่างเดียวไม่สามารถนิยามภาวะนี้ได้ วิศวกรต้องระบุด้วยว่าหนึ่งรอบหมายถึงการเคลื่อนที่หนึ่งทิศทางหรือการเคลื่อนที่ไป-กลับครบหนึ่งรอบ จากนั้นต้องพิจารณาระยะชัก โปรไฟล์ความเร็ว มวลที่เคลื่อนที่ พลังงานที่ปลายช่วงชัก แรงเสียดทาน ช่วงหยุดค้าง แรงดัน การจัดวางวงจร อุณหภูมิโดยรอบ และช่วงเวลาการทำงานตามภาระ

บทความนี้มุ่งเน้นงบพลังงานของการสั่นกลับไปกลับมาในกระบอกสูบช่วงชักสั้น ใช้ วิธีวิเคราะห์ความร้อนของกระบอกสูบที่ทำงานรอบสูง ซึ่งครอบคลุมกว่าหากต้องการเลือกตำแหน่งเซนเซอร์และทดสอบค่าคงที่เวลาความร้อน และใช้ คู่มือการถ่ายภาพความร้อนของซีล แยกต่างหากเมื่อต้องตีความภาพอินฟราเรดเชิงปริมาณ

ข้อมูลผู้เผยแพร่และผู้เขียนอยู่ที่ เกี่ยวกับเรา ส่งข้อแก้ไขทางเทคนิคหรือคำถามเกี่ยวกับการใช้งานผ่าน ติดต่อเรา

ประเด็นสำคัญ

ISO 19973-3 รายงานความน่าเชื่อถือของกระบอกสูบเป็นจำนวนรอบหรือกิโลเมตร ไม่ได้กำหนดขีดจำกัดเฮิรตซ์สากลเพียงค่าเดียว

รอบการเคลื่อนที่ไป-กลับครบหนึ่งรอบประกอบด้วยระยะชักสองช่วงและเหตุการณ์ที่ปลายระยะสองครั้ง

ระยะการเลื่อนต่อวินาทีที่เท่ากันอาจซ่อนจำนวนครั้งของการกลับทิศและการกระแทกที่แตกต่างกันมาก

ใช้ค่าขีดจำกัดที่ต่ำที่สุดของอุณหภูมิ ความเร็ว พลังงานจลน์ ซีล จาระบี เซนเซอร์ และท่อ ซึ่งระบุสำหรับรุ่นนั้นโดยเฉพาะ

เหตุใดความถี่เพียงอย่างเดียวจึงไม่กำหนดขีดจำกัดความร้อนของกระบอกสูบ

ISO 19973-3:2015 พิจารณาอายุการใช้งานของกระบอกสูบนิวเมติกเป็นจำนวนรอบหรือกิโลเมตร และกำหนดให้ระบุสภาวะการทดสอบ ไม่ได้ประกาศขอบเขตความร้อนสากลที่ 2 Hz (ISO 19973-3, ยืนยันข้อมูลปี 2021) อัตรารอบจะมีความหมายก็ต่อเมื่อระบุนิยามการเคลื่อนที่ รุ่นกระบอกสูบ สภาวะการทำงาน และขีดจำกัดการยอมรับแล้ว

เครื่องจักรสองเครื่องอาจระบุว่า 3 Hz เหมือนกัน แต่สร้างภาระความร้อนต่างกัน:

คอนโทรลเลอร์เครื่องหนึ่งอาจนับการยืดหรือการหดแต่ละครั้งเป็นหนึ่งรอบ ขณะที่อีกเครื่องนับการยืด-หดหนึ่งคู่เป็นหนึ่งรอบ
แกนหนึ่งอาจหยุดค้างที่ปลายทั้งสองด้าน แต่อีกแกนกลับทิศทันที
ความถี่ตามคำสั่งอาจคงที่ แต่การไหลของวาล์วทำให้ความเร็วลูกสูบจริงเปลี่ยนไป
แม้ระยะชักและความถี่เท่ากัน ความเร็วที่ปลายระยะอาจต่างกันได้เพราะโปรไฟล์การเร่งไม่เหมือนกัน
เตาอบ การ์ดป้องกัน แท่นยึด หรือไอเสียที่อยู่ใกล้กันอาจเปลี่ยนการระบายความร้อนโดยที่อัตรารอบไม่เปลี่ยน

SMC เผยแพร่คู่มือกระบอกสูบความเร็ว/ความถี่สูงสำหรับ CM2 รุ่นย่อยที่ระบุไว้โดยเฉพาะ ตารางความถี่การทำงานผูกกับชุดขนาดรูในและระยะชักที่ระบุชื่อ รวมถึงความเร็วลูกสูบ 2500 mm/s คู่มือเดียวกันเตือนว่าอุณหภูมิท่อขึ้นอยู่กับวงจรนิวเมติก สภาวะการทำงาน และสภาพแวดล้อม (คู่มือกระบอกสูบความเร็ว/ความถี่สูง SMC CM2, สืบค้นปี 2026)

นี่คือขอบเขตที่ถูกต้อง ตารางความถี่ของผู้ผลิตใช้ได้กับผลิตภัณฑ์ วงจร แรงดัน ระยะชัก ความเร็ว โหลด การติดตั้ง และสภาวะการทดสอบที่อยู่เบื้องหลังตารางเท่านั้น ไม่ใช่กฎสำหรับกระบอกสูบทุกประเภท ไม่ว่าจะเป็นแบบกะทัดรัด แบบมีไกด์ แบบไร้ก้าน หรือแบบทั่วไป

ให้มองเฮิรตซ์เป็นตัวนับเหตุการณ์ ไม่ใช่ค่าพิกัดความร้อน จำนวนเหตุการณ์ต้องจับคู่กับพลังงานเชิงกลและพลังงานนิวเมติกที่แต่ละเหตุการณ์จัดการ มิฉะนั้นค่าที่ดูแม่นยำ เช่น 4 Hz จะบอกเพียงคำสั่งของคอนโทรลเลอร์ แต่แทบไม่บอกว่าพลังงานถูกสลายที่ใด

ความร้อนเข้าสู่และออกจากกระบอกสูบผ่านหลายเส้นทาง

Carneiro และ de Almeida ประเมินการถ่ายเทความร้อนในแอคชูเอเตอร์นิวเมติกอุตสาหกรรมสามชนิด และพบว่าการนำความร้อนเปลี่ยนแปลงตามแรงดัน อุณหภูมิ และความเร็วของแอคชูเอเตอร์ (การประเมินการถ่ายเทความร้อนของกระบอกสูบนิวเมติกอุตสาหกรรม, 2007) ดังนั้นอุณหภูมิพื้นผิวที่วัดได้จึงเป็นผลรวมของการเกิดความร้อน การถ่ายเทภายใน และการระบายไปยังเครื่องจักรที่ติดตั้งอยู่

เส้นทางพลังงานหลักมีดังนี้:

แรงเสียดทานของซีล แบริ่ง และชุดนำ แรงต้านจากการเลื่อนเปลี่ยนงานเชิงกลเป็นความร้อน ปริมาณขึ้นอยู่กับแรงต้านจริง ระยะการเลื่อนทั้งหมด การหล่อลื่น แรงกดเบื้องต้นของซีล การจัดแนว แรงดัน สภาพพื้นผิว และความเร็ว
การชะลอที่ปลายช่วงชัก คุชชั่น บัมเปอร์อีลาสโตเมอร์ จุดหยุดภายนอก โช้กอัพ และโครงสร้างเครื่องจักรดูดซับพลังงานของโหลดที่กำลังเคลื่อนที่ ตำแหน่งที่พลังงานนั้นไปสิ้นสุดจะเป็นตัวกำหนดว่าส่วนใดร้อนขึ้น
การอัด การเติม การขยายตัว และการระบายก๊าซ ก๊าซในห้องสามารถร้อนขึ้นและเย็นลงได้ภายในหนึ่งรอบ การเปลี่ยนแปลงชั่วคราวของก๊าซไม่ใช่อุณหภูมิพื้นผิวกระบอกสูบหรืออุณหภูมิซีลโดยตรง
ข้อจำกัดของวาล์วและท่อ แรงดันตกและพฤติกรรมการระบายมีผลต่อการเคลื่อนที่ แรงดันในห้อง และความเร็วเมื่อเข้าสู่คุชชั่น แต่ไม่ได้เปลี่ยนกำลังนิวเมติกที่สูญเสียไปทุกวัตต์ให้กลายเป็นความร้อนของตัวกระบอกสูบโดยอัตโนมัติ
การถ่ายเทความร้อนภายนอก จุดยึด การ์ด เครื่องมือในกระบวนการ แหล่งความร้อนแผ่รังสี การระบายอากาศ และอุณหภูมิโดยรอบอาจมีอิทธิพลต่อค่าพื้นผิวมากที่สุด

ความถี่กำหนดว่าเส้นทางพลังงานจะเกิดซ้ำบ่อยเพียงใด แต่ไม่ได้กำหนดพลังงานในแต่ละเส้นทางหรืออัตราการระบายความร้อนของระบบที่ติดตั้ง

กระบวนการของก๊าซต้องมีขอบเขตของตัวเอง ห้องที่กักมวลก๊าซไว้อาจประมาณด้วยกระบวนการโพลีโทรปิกแบบมวลคงที่ได้ ขณะที่จังหวะขับเคลื่อนซึ่งวาล์วเปิดต้องใช้สมดุลมวลไหลและสมดุลพลังงาน คู่มือกระบวนการโพลีโทรปิก อธิบายความแตกต่างนี้ สำหรับการเย็นตัวและการเกิดน้ำแข็งจากไอเสีย ให้ใช้ การวิเคราะห์การขยายตัวแบบอะเดียแบติก แยกต่างหาก

ระยะชักและความถี่กำหนดอัตราระยะการเลื่อนได้อย่างไร

SMC กำหนดตารางความเร็ว/ความถี่สูงที่ 2500 mm/s ซึ่งแสดงให้เห็นว่าต้องผูกความถี่เข้ากับความเร็วลูกสูบและระยะชัก (คู่มือ SMC CM2, สืบค้นปี 2026) สำหรับการเคลื่อนที่ไป-กลับครบหนึ่งรอบ ซีลและชุดนำจะเคลื่อนที่เป็นระยะชักสองเท่า จึงคำนวณระยะการเลื่อนรวมต่อวินาทีได้ก่อนอภิปรายเรื่องความร้อน

ถ้า $L$ คือระยะชักเป็นเมตร และ $f$ คือจำนวนรอบไป-กลับครบหนึ่งรอบต่อวินาที:

s_{\mathrm{cycle}} = 2L

\dot{s} = 2Lf

$s_{\mathrm{cycle}}$ คือระยะการเลื่อนต่อรอบไป-กลับครบหนึ่งรอบ และ $\dot{s}$ คือระยะการเลื่อนรวมต่อวินาที สมการที่สองยังเป็นค่าเฉลี่ยตามเวลาที่ผ่านไปเมื่อรอบนั้นมีช่วงหยุดค้าง และไม่เปิดเผยความเร็วลูกสูบสูงสุดหรือความเร่ง

หากแทนแรงต้านเฉลี่ยระหว่างการยืดและการหดด้วย $\overline{F}_{\mathrm{f}}$ ได้อย่างมีหลักฐานรองรับ ค่าคัดกรองเบื้องต้นของกำลังจากแรงเสียดทานคือ:

\dot{Q}_{\mathrm{f}} \approx \overline{F}_{\mathrm{f}}\,2Lf

$\dot{Q}_{\mathrm{f}}$ คือความร้อนเฉลี่ยจากแรงเสียดทานที่ประมาณเป็นหน่วยวัตต์ เมื่อแรงเป็นนิวตันและอัตราระยะทางเป็นเมตรต่อวินาที ค่าประมาณนี้สมมติว่าแรงต้านที่วัดหรือสร้างแบบจำลองแทนเส้นทางทั้งหมดได้ ไม่ได้ระบุว่าความร้อนทั้งหมดเกิดที่ซีลหนึ่งตัวหรือพื้นผิวที่มองเห็นเพียงจุดเดียว

พิจารณาคำสั่งที่เป็นรอบไป-กลับครบหนึ่งรอบสองแบบ:

การเคลื่อนที่	ระยะการเลื่อนต่อวินาที	เหตุการณ์ที่ปลายระยะต่อวินาที
ระยะชัก 25 mm ที่ 5 Hz	250 mm/s	10
ระยะชัก 125 mm ที่ 1 Hz	250 mm/s	2

การเคลื่อนที่ทั้งสองแบบมีระยะการเลื่อนรวมต่อวินาทีเท่ากัน แกนช่วงชักสั้นมีเหตุการณ์ที่ปลายระยะมากกว่าห้าเท่า หากแรงต้านของซีลใกล้เคียงกัน กำลังจากแรงเสียดทานขณะเลื่อนอาจใกล้เคียงกัน แต่การสูญเสียจากคุชชั่น บัมเปอร์ การกลับทิศ การสับวาล์ว และการเร่งอาจต่างกันอย่างมาก

การเปรียบเทียบนี้ใช้รอบไป-กลับครบหนึ่งรอบ ต้องระบุหลักการนับก่อนแปลงจำนวนรอบเครื่องจักรต่อนาทีเป็นเฮิรตซ์

จากประสบการณ์ในการทบทวนการใช้งาน ขั้นตอนแก้ไขแรกมักเป็นการทำให้นิยามชัดเจน เราเขียนหนึ่งรอบว่า “ยืดและหด” และบันทึกช่วงหยุดค้างแยกต่างหาก ขั้นตอนเล็ก ๆ นี้ป้องกันความผิดพลาดสองเท่า เมื่อผู้จำหน่ายรายหนึ่งเสนอจำนวนจังหวะเดี่ยวต่อนาที แต่อีกรายเสนอจำนวนรอบไป-กลับครบหนึ่งรอบ

ภาระความร้อนจากการกลับทิศและพลังงานที่ปลายช่วงชักมีเท่าใด

คู่มือกระบอกสูบกำลังสูงขนาดกะทัดรัดของ SMC รุ่นหนึ่งระบุความเร็วลูกสูบ 0.05 ถึง 0.5 m/s และพลังงานจลน์ที่ยอมให้ได้ 0.11 ถึง 0.52 J ในขนาดที่ระบุสี่ขนาด (คู่มือ SMC CQE, สืบค้นปี 2026) ค่าที่เฉพาะกับรุ่นเหล่านี้แสดงให้เห็นว่า มวลที่เคลื่อนที่และความเร็วที่ปลายระยะต้องพิจารณาควบคู่กับความถี่

สำหรับแต่ละเหตุการณ์ที่ปลายระยะ:

E_{\mathrm{k},i} = \frac{1}{2}m_{\mathrm{eq}}v_i^2

$E_{\mathrm{k},i}$ คือพลังงานจลน์ก่อนการชะลอที่ปลายระยะ $i$ , $m_{\mathrm{eq}}$ คือมวลสมมูลที่เคลื่อนที่ และ $v_i$ คือความเร็วที่วัดหรือคำนวณได้เมื่อเข้าสู่คุชชั่น เนื่องจากความเร็วถูกยกกำลังสอง การเปลี่ยนความเร็วจึงอาจมีผลมากกว่าการเปลี่ยนอัตรารอบในสัดส่วนใกล้เคียงกัน

สำหรับหนึ่งรอบไป-กลับครบหนึ่งรอบซึ่งมีเหตุการณ์ที่ด้านฝาท้ายและด้านก้าน:

\dot{E}_{\mathrm{end}} = f\left(E_{\mathrm{cap}} + E_{\mathrm{rod}}\right)

$\dot{E}_{\mathrm{end}}$ คือพลังงานเชิงกลที่เหตุการณ์ที่ปลายระยะทั้งสองจัดการต่อวินาที ไม่ใช่ความร้อนของกระบอกสูบโดยอัตโนมัติ พลังงานบางส่วนอาจออกไปกับลมไอเสีย หรือถูกดูดซับโดยโช้กอัพภายนอก จุดหยุดของเครื่องจักร โหลด หรือโครงสร้าง

ใช้กราฟความสามารถของคุชชั่นจากผู้ผลิตกระบอกสูบรุ่นจริงก่อนถือว่าคุชชั่นภายในเป็นตัวรับพลังงานต่อเนื่องที่ความถี่สูง กราฟมวลโหลดเทียบกับความเร็วสำหรับความสามารถของคุชชั่น อธิบายวิธีอ่านขอบเขตเฉพาะรุ่น สำหรับการคำนวณเบื้องต้น เครื่องคำนวณพลังงานคุชชั่นกระบอกสูบนิวเมติก ช่วยจัดข้อมูลมวลและความเร็วได้ แต่ขีดจำกัดในแค็ตตาล็อกยังเป็นเกณฑ์ตัดสิน

ฟังเสียงการเคลื่อนที่ด้วย อุณหภูมิที่เพิ่มขึ้นอย่างคงที่พร้อมการกระแทกที่ปลายระยะอย่างแรง การเด้ง หรือเวลาเคลื่อนที่ที่เปลี่ยนไป ชี้ไปยังกลไกที่ต่างจากชุดซีลก้านที่ร้อนแต่การชะลอที่ปลายระยะเป็นปกติ ร่องรอยแรงดันและตำแหน่งทำให้แยกความแตกต่างนี้ได้ด้วยการวัด

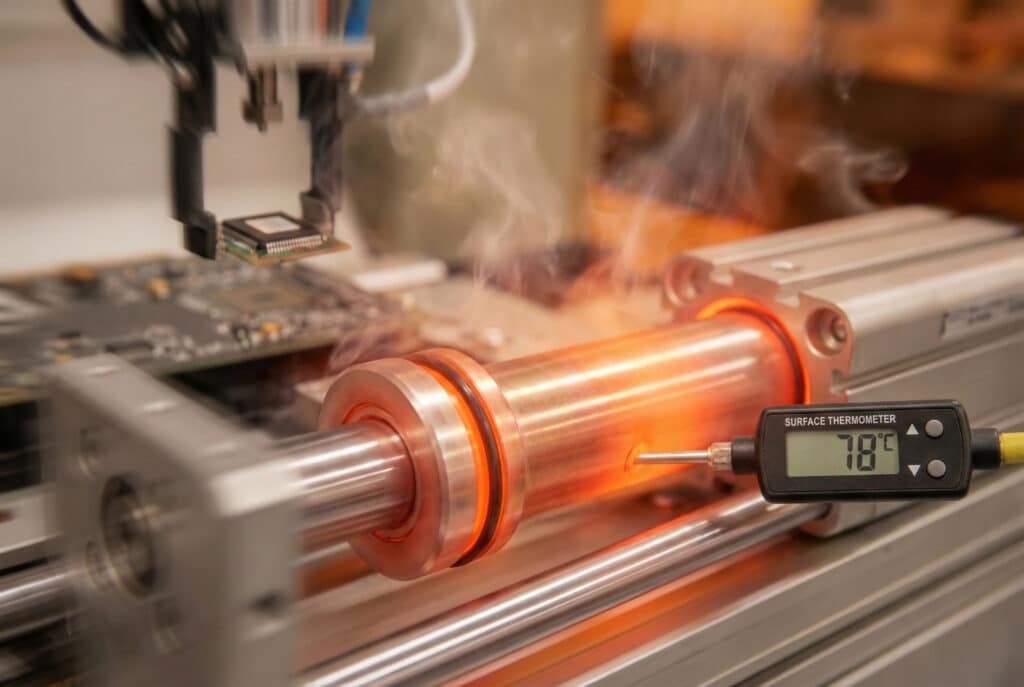

ควรวัดการสะสมความร้อนบนเครื่องจักรที่ติดตั้งแล้วอย่างไร

Carneiro และ de Almeida ใช้ค่าคงที่เวลาความร้อนและค่าการนำความร้อนที่หาจากการทดลองกับแอคชูเอเตอร์อุตสาหกรรมสามชนิด ผลการศึกษาสนับสนุนการทดสอบแนวโน้มมากกว่าการอ่านค่า ณ ขณะเดียว (Carneiro และ de Almeida, 2007) บันทึกสูตรการผลิตจริงตั้งแต่ช่วงอุ่นเครื่อง การทำงานคงที่หรือเกณฑ์หยุด ไปจนถึงช่วงเย็นตัวลง

ใช้ตำแหน่งและการตั้งค่าการวัดเดียวกันในการเปรียบเทียบทุกครั้ง:

บันทึกอุณหภูมิโดยรอบเฉพาะที่ โดยอยู่ห่างจากไอเสียโดยตรงและความร้อนแผ่รังสี
วัดชุดซีลก้านหรือร่องซีลของกระบอกสูบไร้ก้าน ฝาครอบปลายทั้งสอง กระบอก จุดต่อยึด วาล์ว และอุปกรณ์ระบายไอเสีย
บันทึกคำสั่ง ตำแหน่ง จำนวนรอบ แรงดันพอร์ตทั้งสองเมื่อมีข้อมูล และอุณหภูมิพื้นผิวด้วยนาฬิกาที่ซิงโครไนซ์กัน
คงค่าระยะชัก ช่วงหยุดค้าง โหลด แรงดัน วาล์ว การตั้งค่าควบคุมการไหล การตั้งค่าคุชชั่น การ์ด และการระบายอากาศไว้
ทำต่อจนกว่าอุณหภูมิจะเข้าใกล้ค่าคงที่ที่ทำซ้ำได้ หรือถึงขีดจำกัดหยุดที่กำหนดไว้เฉพาะรุ่น
หยุดการเคลื่อนที่โดยไม่ขยับเซนเซอร์ และบันทึกเส้นโค้งการเย็นตัวลง
เปลี่ยนทีละปัจจัย แล้วทำตามสูตรเดิมซ้ำ

เปรียบเทียบอุณหภูมิพื้นผิวที่เพิ่มขึ้นหลังแก้ไขด้วยอุณหภูมิโดยรอบ:

\Delta T_{\mathrm{s}} = T_{\mathrm{s}} - T_{\mathrm{amb}}

$T_{\mathrm{s}}$ คืออุณหภูมิพื้นผิวที่ตำแหน่งที่ระบุหนึ่งตำแหน่ง $T_{\mathrm{amb}}$ คืออุณหภูมิโดยรอบเฉพาะที่ และ $\Delta T_{\mathrm{s}}$ คือผลต่าง ใช้องศาเซลเซียสหรือเคลวินให้สม่ำเสมอ การปรับมาตรฐานนี้ไม่เปิดเผยอุณหภูมิภายในของซีลหรือก๊าซในห้อง

ช่วงเวลาการวัดต้องเหมาะกับสัญญาณแต่ละชนิด โดยทั่วไปอุณหภูมิพื้นผิวเปลี่ยนช้ากว่าแรงดันในห้องหรือการเคลื่อนที่ของลูกสูบ ดังนั้นอัตราการเก็บตัวอย่างเดียวไม่จำเป็นต้องใช้กับทุกช่องสัญญาณ บันทึกการตอบสนองของเซนเซอร์ วิธีติดตั้ง การตั้งค่าฟิลเตอร์ การจัดแนวเวลา และค่าความไม่แน่นอน

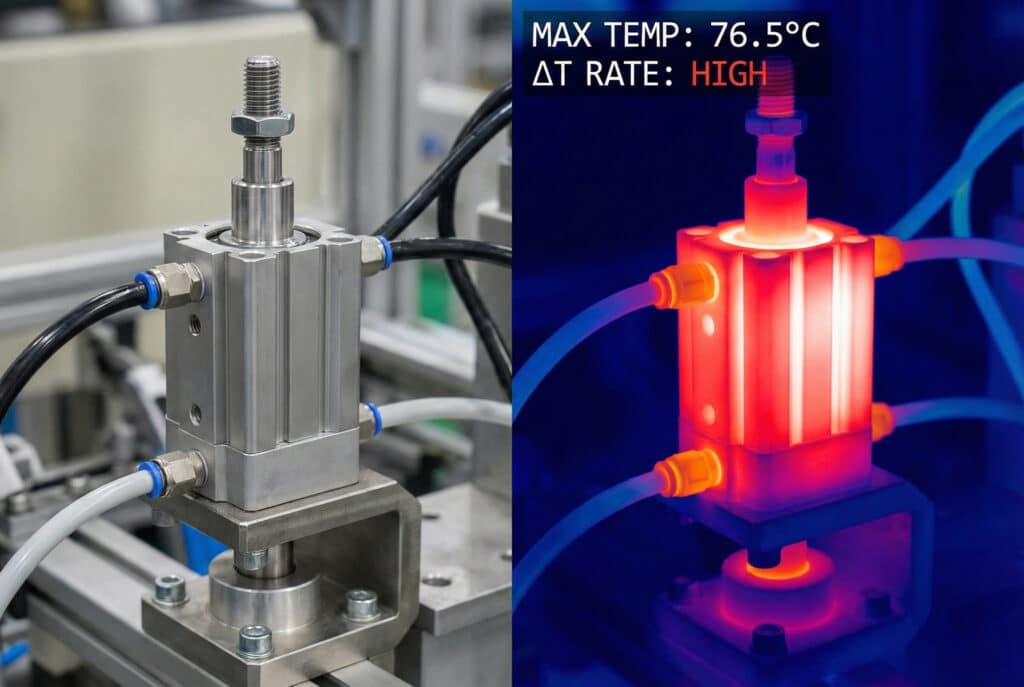

ภาพอินฟราเรดมีประโยชน์ในการหาบริเวณร้อน แต่ค่าอาจมีอคติจากการแผ่รังสี การสะท้อน ขนาดเป้าหมาย มุม และโฟกัส ตรวจยืนยันพื้นผิวสำคัญด้วยวิธีสัมผัสที่ทำซ้ำได้ อย่าใช้เทอร์โมแกรมสังเคราะห์หรือพาเลตสีเป็นหลักฐานการยอมรับ

ร่องรอยอุณหภูมิและการเคลื่อนที่บอกอะไรได้บ้าง

การทดลองปี 2017 กับกระบอกสูบนิวเมติกขนาดรู 50 mm หนึ่งรุ่นวัดอุณหภูมิในห้องเพิ่มขึ้น 23 K ระหว่างการอัด และลดลง 17 K ระหว่างการขยายตัว รอบเดียวกันอาจมีทั้งการร้อนขึ้นและเย็นลง ดังนั้นต้องตีความอุณหภูมิกระบอกหรือซีลร่วมกับหลักฐานการเคลื่อนที่และแรงดัน (Hassan และคณะ, 2017)

รูปแบบที่สังเกตได้	เส้นทางพลังงานที่เป็นไปได้	การตรวจยืนยันถัดไป
ชุดซีลก้านร้อนกว่ากระบอก	แรงเสียดทานของซีล โหลดด้านข้าง ชุดนำแน่น พื้นผิวเสียหาย	การจัดแนว โหลดด้านข้าง แรงเริ่มเคลื่อน สภาพก้าน
ฝาครอบปลายด้านหนึ่งร้อนและเสียงกระแทกดังขึ้น	ความเร็วเมื่อเข้าคุชชั่น การสูญเสียของบัมเปอร์ จุดหยุดแข็ง	ตำแหน่ง ความเร็วสูงสุด แรงดันคุชชั่น มวลที่เคลื่อนที่
ฝาครอบปลายทั้งสองอุ่นขึ้นแต่ชุดซีลคงที่	การสลายพลังงานที่ปลายระยะซ้ำ ๆ	เปรียบเทียบพลังงานปลายระยะกับกราฟความสามารถที่ตรงรุ่น
วาล์วหรือไซเลนเซอร์เย็นขณะที่กระบอกร้อนขึ้น	การเย็นตัวจากการขยายตัวที่ไอเสียร่วมกับการสูญเสียในกระบอกคนละส่วน	จุดน้ำค้าง ข้อจำกัดไอเสีย แรงดันพอร์ต
จุดยึดเป็นตำแหน่งที่ร้อนที่สุด	ความร้อนจากกระบวนการที่นำผ่านวัสดุหรือการระบายถูกจำกัด	อุณหภูมิโครง การ์ด การไหลของอากาศ ระยะห่าง
อุณหภูมิสูงขึ้นหลังเปลี่ยนซีล	แรงกดเบื้องต้น น้ำมันหล่อลื่น การจัดแนว ความแปรผันในการประกอบ	บันทึกงาน แรงเริ่มเคลื่อน การรั่ว การทดสอบซ้ำ
เวลาในรอบเปลี่ยนก่อนอุณหภูมิพื้นผิวเปลี่ยน	ปัญหาการจ่าย วาล์ว การไหล แรงเสียดทาน หรือเซนเซอร์	ร่องรอยแรงดันและตำแหน่งที่ซิงโครไนซ์กัน

คู่มือโหลดด้านข้างและการสึกของซีล เป็นการตรวจถัดไปสำหรับชุดซีลก้านที่ร้อน หากเป็นรูปแบบที่ฝาครอบปลายร้อน ให้ตรวจ ซีลคุชชั่นและเส้นทางคุชชั่นแบบปรับได้ ก่อนเปลี่ยนซีลลูกสูบหลัก

ตำแหน่งและเวลาที่อุณหภูมิเปลี่ยนมีประโยชน์ในการวินิจฉัยมากกว่าตัวเลขสูงสุดเพียงอย่างเดียว หากอุณหภูมิพื้นผิวเริ่มสูงขึ้นหลังเริ่มเกิดการกระแทกที่ปลายระยะ ควรให้ความสำคัญกับเหตุการณ์การกระแทก หากร่องรอยความร้อนเปลี่ยนหลังติดตั้งการ์ด ทั้งที่แรงดันและการเคลื่อนที่ยังคงที่ สมมติฐานเรื่องการระบายความร้อนจึงมีน้ำหนักมากกว่า

การแก้ไขต้องสอดคล้องกับเส้นทางความร้อนที่วัดได้

กระบอกสูบกะทัดรัด SMC รุ่นหนึ่งระบุช่วงการทำงาน -10 ถึง 60°C ขณะที่กระบอกสูบช่วงชักสั้น Festo AEVC รุ่นหนึ่งระบุอุณหภูมิโดยรอบ -20 ถึง 80°C ไม่มีช่วงใดเป็นสากล (คู่มือ SMC CQE, สืบค้นปี 2026; เอกสารข้อมูล Festo AEVC-63-10, ลงวันที่ 2025-10-08) เลือกการแก้ไขโดยยึดค่าขีดจำกัดที่ใช้ได้และต่ำที่สุดของชุดประกอบจริง

ใช้ลำดับนี้:

แก้ไขโหลดเชิงกล กำจัดโหลดด้านข้าง การติดขัด การจัดแนวชุดนำผิดพลาด ข้อผิดพลาดของคัปปลิงแข็ง พื้นผิวก้านที่เสียหาย และจุดยึดที่หลวม
ควบคุมพลังงานที่ปลายระยะ ลดความเร็วเมื่อเข้าคุชชั่น มวลที่เคลื่อนที่ หรือแรงกระแทกกับจุดหยุดแข็ง ปรับคุชชั่นตามวิธีของผู้ผลิต หรือเพิ่มโช้กอัพภายนอกที่เลือกขนาดถูกต้อง
คืนสภาพเส้นทางนิวเมติก ตรวจความสามารถของวาล์ว เส้นผ่านศูนย์กลางภายในท่อ ข้อต่อ ทิศทางของตัวควบคุมความเร็ว สภาพไซเลนเซอร์ แรงดันจ่าย แรงดันย้อนกลับด้านระบาย และแรงดันตกเฉพาะที่
ตรวจการหล่อลื่นและคุณภาพลม ปฏิบัติตามคำแนะนำเรื่องจาระบีและลมอัดของผู้ผลิตกระบอกสูบ คำว่า “น้ำมันหล่อลื่นอุณหภูมิสูง” แบบกว้าง ๆ ไม่ใช่หลักฐานว่าซีล จาระบี หรือวัสดุเข้ากันได้

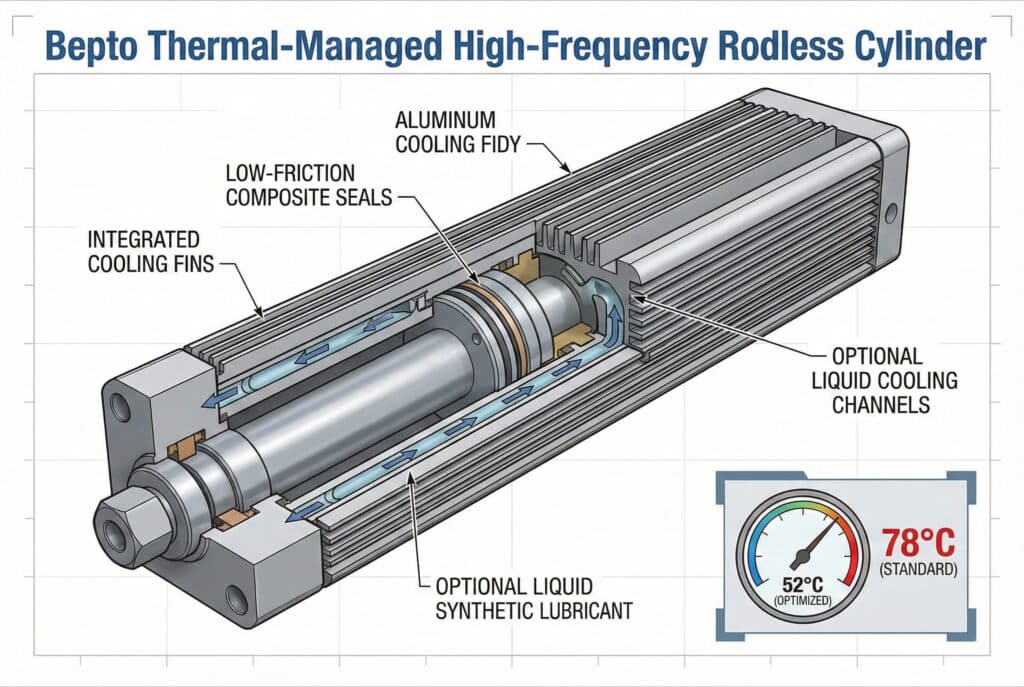

ปรับปรุงการระบายความร้อนหลังระบุแหล่งกำเนิดแล้วเท่านั้น คืนสภาพการระบายอากาศ กำจัดความร้อนจากภายนอก เพิ่มฉากป้องกัน หรือเปลี่ยนเส้นทางการยึด พัดลมอาจลดค่าพื้นผิวที่อ่านได้ แต่ยังปล่อยให้แรงเสียดทานหรือการกระแทกสูงเกินไปคงอยู่
เลือกตัวเลือกกระบอกสูบที่มีพิกัดรองรับ ยืนยันพิกัดของกระบอก ซีล จาระบี สวิตช์ ข้อต่อ ท่อ สายเคเบิล และเซนเซอร์ใกล้เคียงเป็นระบบเดียวกัน

การลดแรงดันอาจลดแรงที่มีให้และบางครั้งเปลี่ยนการใช้พลังงาน แต่ไม่ใช่วิธีแก้ความร้อนสากล แรงดันที่ต่ำลงอาจทำให้การเคลื่อนที่ช้าลง ยืดเวลาที่วาล์วเปิด เปลี่ยนการทำงานของคุชชั่น หรือทำให้ส่วนเผื่อแรงไม่พอ คำนวณแรงใหม่และตรวจแรงดันพอร์ตทั้งสองก่อนยอมรับการเปลี่ยนแปลง

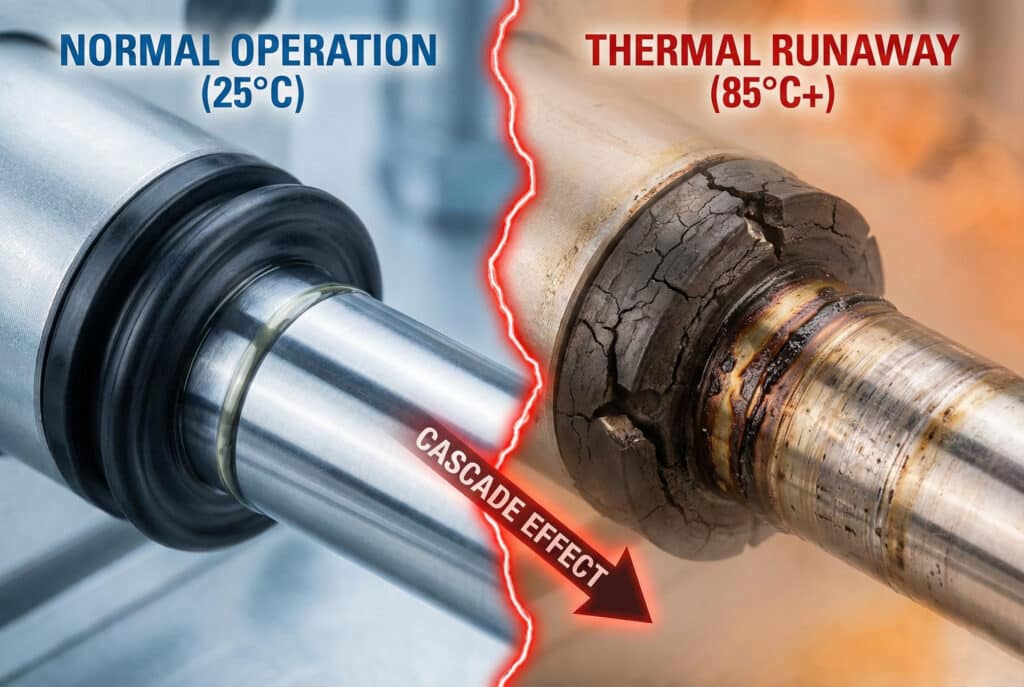

ซีลอุณหภูมิสูงไม่ได้หมายความว่าจะมีแรงเสียดทานต่ำกว่าโดยอัตโนมัติ ชนิดวัสดุ รูปทรง ผิวสำเร็จ การหล่อลื่น แรงดัน ความเร็ว และระยะเคลียร์แรนซ์ป้องกันการอัดรีดล้วนมีปฏิสัมพันธ์กัน ใช้ คู่มือการเลือกอุณหภูมิและวัสดุซีล เมื่ออุณหภูมิที่วัดได้เกินพิกัดของตัวเลือกมาตรฐาน

ควรกำหนดสเปกกระบอกสูบช่วงชักสั้นความถี่สูงอย่างไร

ISO 19973-3 รายงานความน่าเชื่อถือเป็นจำนวนรอบหรือกิโลเมตร ขณะที่คู่มือ SMC ความเร็ว/ความถี่สูงผูกความถี่เข้ากับรูใน ระยะชัก วงจร และเงื่อนไขความเร็วลูกสูบ 2500 mm/s ดังนั้นสเปกที่ใช้ได้ต้องกำหนดรอบเชิงกล วงจรนิวเมติก สภาพแวดล้อมทางความร้อน และอายุการใช้งานที่ต้องการ แทนการขอเพียงว่า “รองรับ 5 Hz”

ควรระบุ:

ชนิดกระบอกสูบ ขนาดรู เส้นผ่านศูนย์กลางก้าน ระยะชัก การติดตั้ง และทิศทางการวาง
หนึ่งรอบหมายถึงการเคลื่อนที่หนึ่งทิศทางหรือการเคลื่อนที่ไป-กลับครบหนึ่งรอบ
จำนวนรอบครบหนึ่งรอบต่อวินาที ช่วงหยุดค้างที่ปลายแต่ละด้าน และตารางการทำงานเป็นกะ
โปรไฟล์ตำแหน่ง-เวลาตามคำสั่งและที่วัดได้
ความเร็วสูงสุดและความเร็วเมื่อเข้าสู่คุชชั่นแต่ละด้าน
มวลที่เคลื่อนที่ แรงภายนอก โหลดด้านข้าง และจุดศูนย์กลางโหลด
แรงดันจ่าย แรงดันพอร์ตทั้งสอง วาล์ว ท่อ ข้อต่อ ตัวควบคุมความเร็ว และไซเลนเซอร์
ชนิดคุชชั่น การตั้งค่า จุดหยุดภายนอก และโช้กอัพ
ช่วงอุณหภูมิโดยรอบ แหล่งความร้อนใกล้เคียง การ์ด การล้างทำความสะอาด และการระบายอากาศ
อายุการใช้งานตามจำนวนรอบหรือระยะทาง ช่วงเวลาตรวจสอบ และเกณฑ์การรั่ว
ตำแหน่งที่ยอมให้อุณหภูมิพื้นผิววัดได้ และเงื่อนไขหยุดที่ระบุเฉพาะรุ่น

หากทราบอัตราการไหลที่มี เครื่องคำนวณความเร็วกระบอกสูบ ช่วยคัดกรองความเร็วช่วงยืดและหดได้ แต่ไม่สามารถทำนายความเร่งสูงสุด อุณหภูมิซีล หรือความเร็วเมื่อเข้าคุชชั่นได้หากไม่มีการเคลื่อนที่และวงจรจริง

ผู้จำหน่ายจะประเมินความเหมาะสมทางความร้อนได้ก็ต่อเมื่อขอบเขตการทดสอบทำซ้ำได้ ความถี่ ระยะชัก และแรงดันเพียงอย่างเดียวไม่ครอบคลุมพลังงานที่จัดการตอนกลับทิศและเส้นทางระบายพลังงานของระบบที่ติดตั้ง

คำถามที่พบบ่อยเกี่ยวกับกระบอกสูบช่วงชักสั้นความถี่สูง

คู่มือ SMC CM2 ระบุรายการตรวจสอบตามปกติอย่างน้อยเก้ารายการ รวมถึงการทำงานที่ราบรื่น การเปลี่ยนแปลงเวลาในรอบ การรั่ว การเคลื่อนที่ตามช่วงชัก ความเสียหายบนพื้นผิว และการระบายน้ำจากฟิลเตอร์ ดังนั้นการควบคุมความร้อนที่ความถี่สูงจึงเป็นงานติดตามสภาพ ไม่ใช่การติดตั้งสวิตช์อุณหภูมิเพียงตัวเดียว (คู่มือ SMC CM2, สืบค้นปี 2026)

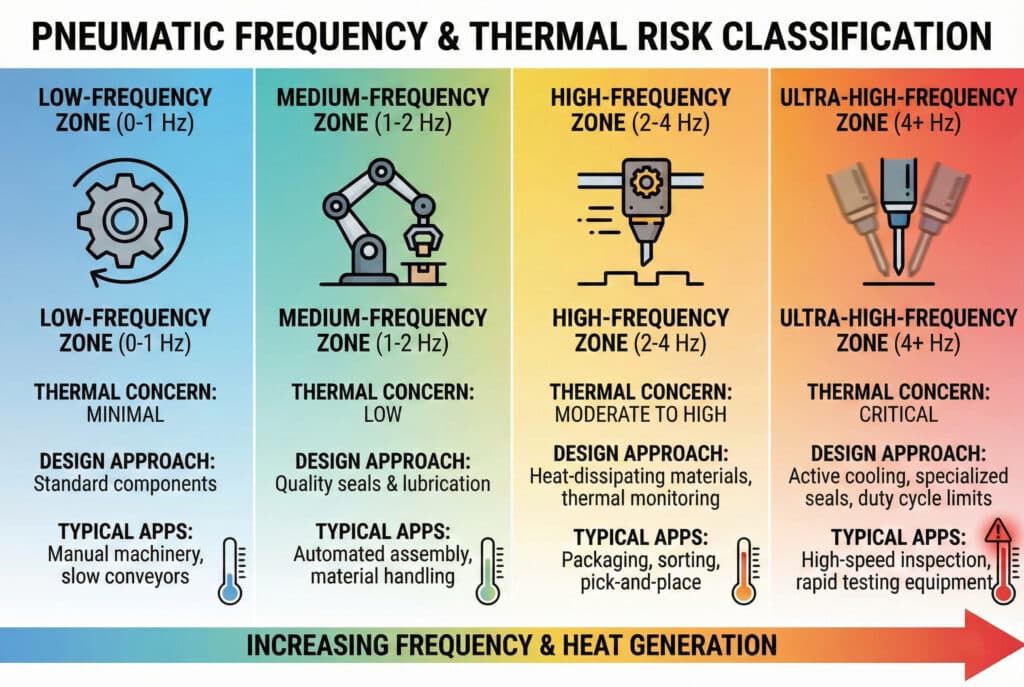

2 Hz ถือเป็นความถี่สูงสำหรับกระบอกสูบนิวเมติกทุกชนิดหรือไม่

ไม่ใช่ 2 Hz แทบไม่มีความหมายจนกว่าจะทราบหลักการนับรอบ ระยะชัก โปรไฟล์ความเร็ว ช่วงหยุดค้าง โหลด วงจร และรุ่นกระบอกสูบ ISO 19973-3 รายงานความน่าเชื่อถือเป็นจำนวนรอบหรือกิโลเมตร ขณะที่ผู้ผลิตเผยแพร่ขีดจำกัดความเร็ว พลังงานจลน์ และอุณหภูมิเฉพาะผลิตภัณฑ์ ใช้แค็ตตาล็อกและคู่มือการทำงานของรุ่นจริง

ระยะชักที่สั้นลงทำให้เกิดความร้อนน้อยลงเสมอหรือไม่

ไม่เสมอไป ระยะชักที่สั้นลงลดระยะการเลื่อนต่อรอบ แต่เครื่องจักรอาจทำงานจำนวนรอบมากขึ้นและกลับทิศบ่อยขึ้นต่อวินาที ระยะชัก 25 mm ที่ 5 รอบครบต่อวินาที และระยะชัก 125 mm ที่ 1 รอบต่อวินาที ต่างมีระยะการเลื่อนรวม 250 mm ต่อวินาทีเท่ากัน

อุณหภูมิพื้นผิวกระบอกสูบเท่ากับอุณหภูมิซีลหรือไม่

ไม่เท่ากัน อุณหภูมิพื้นผิวเป็นผลจากการเกิดความร้อนภายใน การนำ การพา การแผ่รังสี การติดตั้ง และสภาวะแวดล้อม ขอบซีลที่ซ่อนอยู่หรือก๊าซในห้องอาจร้อนหรือเย็นกว่าตัวเรือนที่เข้าถึงได้ ระบุจุดวัดให้ชัดและตรวจยืนยันค่าอินฟราเรดที่สำคัญด้วยเซนเซอร์สัมผัสที่ทำซ้ำได้

การลดแรงดันลมลดการสะสมความร้อนได้เสมอหรือไม่

ไม่เสมอไป แรงดันที่ต่ำลงเปลี่ยนส่วนเผื่อแรง ความเร่ง เวลาเคลื่อนที่ ช่วงเวลาที่วาล์วเปิด และพฤติกรรมของคุชชั่น อาจช่วยเครื่องหนึ่งแต่ทำให้อีกเครื่องไม่เสถียร คำนวณแรงใหม่ บันทึกแรงดันในห้องทั้งสอง และทำการทดสอบความร้อนตามภาระการผลิตเดิมซ้ำก่อนยอมรับการลดแรงดันเป็นการแก้ไข

ควรเลือกซีลอุณหภูมิสูงเมื่อใด

เลือกหลังจากวัดสภาวะที่ติดตั้งจริงและระบุพิกัดที่ใช้ได้และต่ำที่สุดแล้ว กระบอกกะทัดรัด SMC รุ่นหนึ่งระบุ -10 ถึง 60°C ขณะที่กระบอกช่วงชักสั้น Festo รุ่นหนึ่งระบุอุณหภูมิโดยรอบ -20 ถึง 80°C ตรวจสอบกระบอก ซีล จาระบี สวิตช์ ข้อต่อ ท่อ และสายเคเบิลรุ่นจริงร่วมกัน

แหล่งข้อมูลและเอกสารอ้างอิงทางเทคนิค

ISO 19973-3:2015, กำลังของไหลนิวเมติก การประเมินความน่าเชื่อถือของชิ้นส่วนด้วยการทดสอบ กระบอกสูบที่มีก้าน, ยืนยันข้อมูลปี 2021, สืบค้นเมื่อ 2026-07-26
คู่มือการใช้งานกระบอกสูบความเร็ว/ความถี่สูง SMC CM2 เอกสาร CM2*-OM0300Q, สืบค้นเมื่อ 2026-07-26
คู่มือการใช้งานกระบอกสูบกะทัดรัดกำลังสูง SMC CQE เอกสาร CQ2*-OM0288Q, สืบค้นเมื่อ 2026-07-26
Carneiro และ de Almeida, การประเมินการถ่ายเทความร้อนของกระบอกสูบนิวเมติกอุตสาหกรรม, 2007, สืบค้นเมื่อ 2026-07-26
Hassan และคณะ, การศึกษาทดลองการเปลี่ยนแปลงอุณหภูมิภายในห้องกระบอกสูบนิวเมติก, 2017, สืบค้นเมื่อ 2026-07-26
เอกสารข้อมูลกระบอกสูบช่วงชักสั้น Festo AEVC-63-10-A-P-A, ลงวันที่ 2025-10-08, สืบค้นเมื่อ 2026-07-26
