ไม่มีวัสดุซีลกระบอกสูบชนิดใดดีที่สุดสำหรับงานที่ -40°C ในทุกกรณี สิ่งที่ควรอนุมัติคือระบบซีลที่ระบุอย่างเจาะจง ซึ่งประกอบด้วยคอมปาวด์ที่ทราบแน่ชัด รูปหน้าตัดที่เหมาะกับแต่ละตำแหน่ง จาระบีที่เข้ากันได้ ร่องและผิวคู่สัมผัสที่ถูกต้อง ตลอดจนหลักฐานการสตาร์ตขณะเย็นจากโครงแบบกระบอกสูบทั้งชุด
ความแตกต่างนี้ช่วยป้องกันข้อผิดพลาดที่พบบ่อยสองประการ ประการแรกคือปฏิเสธซีล NBR หรือพอลิยูรีเทนทุกชนิดจากตารางวัสดุทั่วไป ประการที่สองคือมองว่า HNBR หรือ PTFE สามารถใส่แทนแล้วแก้ปัญหากระบอกสูบในสภาพเย็นได้ทันที ทั้งสองแนวทางละเลยสูตรคอมปาวด์ รูปหน้าตัดซีล สารหล่อลื่น ฮาร์ดแวร์คู่สัมผัส รอบการทำงาน และข้อจำกัดของออปชันที่กำหนดพฤติกรรมขณะสตาร์ตในสภาพเย็น
ที่ -40°C คำถามเชิงจัดซื้อที่ใช้ได้จริงไม่ใช่ “พอลิเมอร์ชนิดใดชนะ” แต่คือ “โครงแบบซีลใดที่มีเอกสารรองรับและผ่านการทดสอบการรั่วกับการเคลื่อนที่ตามข้อกำหนดหลังการแช่เย็น”
ระบบซีลกระบอกสูบ คือชุดครบถ้วนของซีลไดนามิก ซีลสถิต ซีลปาด ตัวสร้างแรงกด สารหล่อลื่น ร่อง และผิวคู่สัมผัสที่ใช้ในโครงแบบแอคชูเอเตอร์หนึ่งแบบซึ่งระบุชัดเจน
ประเด็นสำคัญ
- ชื่อตระกูลพอลิเมอร์ใช้สำหรับคัดกรองเบื้องต้น ไม่ใช่พิกัดอุณหภูมิของกระบอกสูบสำเร็จรูป
- ตรวจสอบซีลทุกตำแหน่ง รวมถึงโอริงสถิต ซีลลูกสูบและซีลก้าน ซีลปาด ซีลคุชชั่น และตัวสร้างแรงกดของ PTFE หากมี
- ใช้ออปชันอุณหภูมิต่ำจากผู้ผลิตกระบอกสูบ เมื่อออปชันนั้นครอบคลุมรุ่นและลักษณะงานที่ต้องการ
- อนุมัติการเปลี่ยนวัสดุแบบกำหนดเองต่อเมื่อผ่านการตรวจความเข้ากันได้ รูปทรง การติดตั้ง และการแช่เย็นแล้ว
บทความนี้มุ่งเน้นที่ระบบซีล หากต้องการพิจารณาระบบทั้งชุด คู่มือออกแบบกระบอกสูบนิวแมติกสำหรับอุณหภูมิต่ำกว่าศูนย์ครอบคลุมลมแห้ง เซนเซอร์ ท่อ การติดตั้ง และส่วนอื่นของชุดประกอบ ส่วนหลักฐานการทดสอบพอลิเมอร์พื้นฐาน โปรดดูคู่มือเรื่องอุณหภูมิการเปลี่ยนสถานะแก้วและหลักฐานซีลที่อุณหภูมิต่ำ

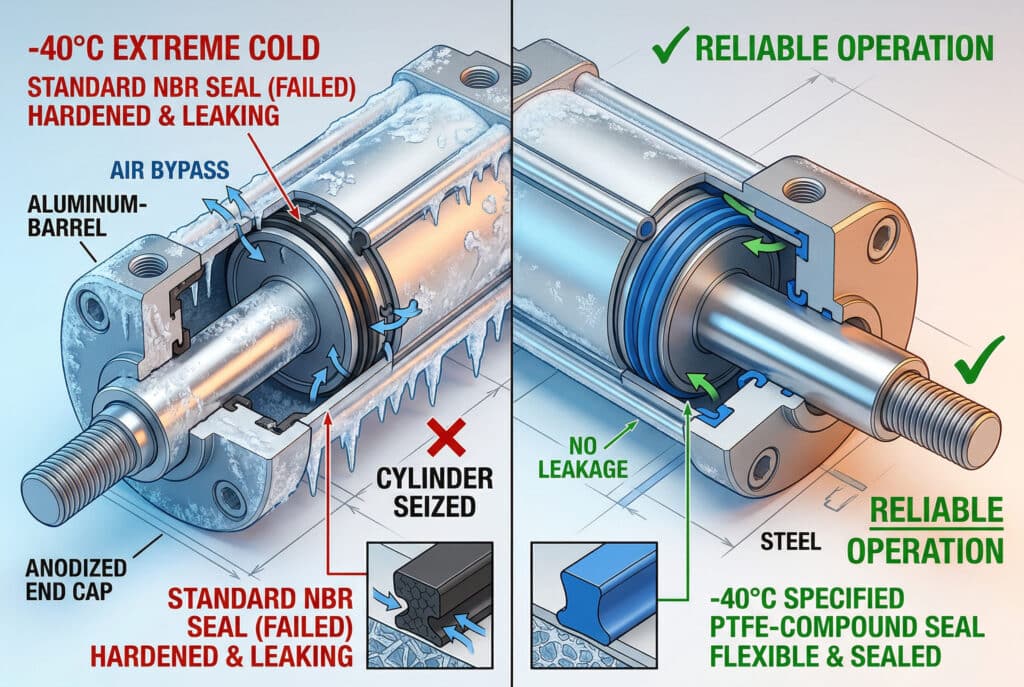

พิกัดกระบอกสูบ -40°C รับรองสิ่งใดจริง ๆ?
พิกัด -40°C ใช้ได้เฉพาะกับโครงแบบผลิตภัณฑ์และเงื่อนไขที่ผู้ผลิตระบุเท่านั้น ไม่ควรตีความใหม่ว่าเป็นพิกัดของตัวเรือนโลหะเพียงอย่างเดียว และไม่ควรถ่ายโอนพิกัดไปยังชุดซีล ออปชันเซนเซอร์ สารหล่อลื่น ความเร็ว หรือตัวกลางทำงานอื่นโดยอัตโนมัติ
SMC C96-XB7 เป็นตัวอย่างที่ชัดเจน โครงแบบทนความเย็นที่เผยแพร่เปลี่ยนวัสดุซีลเป็นยางไนไตรล์สำหรับอุณหภูมิต่ำ และเปลี่ยนจาระบีเป็นเกรดทนความเย็น ข้อกำหนดดังกล่าวยังกำหนดให้ใช้ลมแห้ง ห้ามจ่ายน้ำมันหล่อลื่นจากอุปกรณ์จ่ายน้ำมันในระบบนิวแมติก ไม่รวมออโต้สวิตช์ และระบุแรงดันใช้งานขั้นต่ำสำหรับรุ่นที่เกี่ยวข้อง (SMC C96-XB7, เข้าถึงเมื่อ 2026-07-26)
Parker ใช้แนวทางออกแบบอีกแบบเพื่อให้ทำงานถึง -40°C รุ่นอุณหภูมิต่ำ P1F ใช้เทคโนโลยีซีล Ultrathan TPU-PUR ที่ผ่านการตรวจสอบร่วมกับจาระบีสูตรเฉพาะ Parker ระบุว่าซีลดังกล่าวได้รับการพัฒนาและตรวจสอบสำหรับการทำงานต่อเนื่องที่อุณหภูมิต่ำถึง -40°C (กระบอกสูบ ISO Parker P1F, เข้าถึงเมื่อ 2026-07-26)
ดังนั้น ผู้ผลิตที่มีมาตรฐานน่าเชื่อถือทั้งสองรายจึงใช้วัสดุซีลต่างกันในโซลูชัน -40°C เฉพาะผลิตภัณฑ์ สิ่งที่นำไปใช้ร่วมกันได้คือวิธีตรวจสอบ ไม่ใช่การประกาศให้พอลิเมอร์ชนิดใดชนะในทุกกรณี
| หลักฐานที่นำเสนอ | สิ่งที่หลักฐานรองรับได้ | สิ่งที่หลักฐานรองรับไม่ได้ |
|---|---|---|
| ช่วงอุณหภูมิทั่วไปของตระกูลพอลิเมอร์ | การคัดรายชื่อเบื้องต้นสำหรับ NBR, HNBR, FKM, พอลิยูรีเทน หรือตระกูลอื่น | การอนุมัติซีลที่ไม่ทราบรายละเอียดในกระบอกสูบ |
| ข้อมูลคอมปาวด์ที่ระบุชัดเจน | การคัดกรองด้านอุณหภูมิ ตัวกลาง ความแข็ง การคืนรูป และการเสื่อมตามอายุ | การอนุมัติคอมปาวด์อื่นที่มีชื่อพอลิเมอร์เหมือนกัน |
| ข้อกำหนดรูปหน้าตัดซีล | การทบทวนรูปทรงปากซีล การสร้างแรงกด แรงเสียดทาน และการติดตั้ง | ความเข้ากันได้กับร่องหรือผิวกระบอกสูบที่ยังไม่ได้ตรวจสอบ |
| ออปชันกระบอกสูบอุณหภูมิต่ำจาก OEM | การใช้งานภายในรุ่น ออปชัน ตัวกลาง และขีดจำกัดการทำงานที่ระบุ | การถ่ายโอนพิกัดไปยังรุ่นอื่นหรือชุดประกอบที่ดัดแปลง |
| การทดสอบแช่เย็นกระบอกสูบทั้งชุด | หลักฐานสำหรับโครงแบบที่ทดสอบและเกณฑ์ยอมรับที่กำหนด | การใช้งานโดยไม่จำกัดนอกลักษณะงานที่ทดสอบ |
รหัสโครงแบบ ไม่ใช่ตระกูลพอลิเมอร์ คือหน่วยอนุมัติที่ใช้ได้จริง หากการเปลี่ยนซีล จาระบี ซีลปาด เซนเซอร์ หรือซีรีส์กระบอกสูบทำให้โครงแบบเปลี่ยน หลักฐาน -40°C เดิมอาจใช้ไม่ได้อีกต่อไป
เหตุใดตารางอุณหภูมิตามตระกูลวัสดุจึงไม่เพียงพอ?
ตารางตระกูลวัสดุมีประโยชน์ในการตัดตัวเลือกที่ไม่เหมาะอย่างชัดเจน แต่ไม่สามารถอนุมัติซีลกระบอกสูบไดนามิกได้ แม้แต่คอมปาวด์ที่ขายภายใต้ชื่อตระกูลเดียวกันก็อาจมีปริมาณอะคริโลไนไตรล์ ระบบวัลคาไนซ์ พลาสติไซเซอร์ ฟิลเลอร์ ความแข็ง การควบคุมการผลิต และหน้าที่ซีลที่ออกแบบไว้ต่างกัน ความแตกต่างเหล่านี้ส่งผลต่อการคืนรูปในสภาพเย็น การสึก ความทนสารเคมี และพฤติกรรมเมื่อถูกอัด
คู่มือโอริงของ Parker แสดงให้เห็นความแตกต่างดังกล่าว โดยระบุช่วงใช้งานโดยประมาณ -34°C ถึง 121°C สำหรับยางไนไตรล์ใช้งานทั่วไป และ -55°C ถึง 107°C สำหรับยางไนไตรล์อุณหภูมิต่ำ ตารางเดียวกันยังระบุ HNBR ถึงประมาณ -32°C พอลิยูรีเทนถึง -40°C และฟลูออโรคาร์บอนมาตรฐานถึง -26°C Parker เตือนว่าตัวกลางและลักษณะงานอาจทำให้ช่วงเหล่านี้แคบลง (คู่มือโอริง Parker, เข้าถึงเมื่อ 2026-07-26)
ค่าดังกล่าวเป็นช่วงคัดกรองกว้าง ๆ สำหรับโอริง ไม่สามารถใช้แทนพิกัดซีลปากแบบเคลื่อนที่กลับไปกลับมา หรือข้อกำหนดของกระบอกสูบที่ประกอบเสร็จแล้วได้ โดยเฉพาะอย่างยิ่ง:
- “NBR” ไม่ได้แยกคอมปาวด์ใช้งานทั่วไปออกจากสูตรสำหรับอุณหภูมิต่ำ
- “HNBR” ไม่ได้พิสูจน์ทั้งการคืนรูปแบบไดนามิกที่ -40°C และการใส่แทนกันได้ในร่องเดิม
- “พอลิยูรีเทน” ครอบคลุมเคมีและเกรดหลายชนิด ตัวอย่าง Parker P1F แสดงให้เห็นว่าเหตุใดการปฏิเสธวัสดุนี้ทั้งหมดที่ -40°C จึงไม่ปลอดภัย
- “FKM” ต้องตรวจสอบด้านอุณหภูมิต่ำเป็นพิเศษ แม้สูตรเฉพาะทางก็ยังต้องมีหลักฐานของตนเองด้านการคืนรูป ตัวกลาง และซีลไดนามิก
- “PTFE” ระบุตระกูลเทอร์โมพลาสติก ไม่ใช่อีลาสโตเมอร์ ส่วนซีลอาจอาศัยแรงดัน สปริงโลหะ หรือตัวสร้างแรงกดอีลาสโตเมอร์ องค์ประกอบช่วยดังกล่าวอาจเป็นตัวกำหนดขีดจำกัดอุณหภูมิจริงของแบบที่ติดตั้ง
ISO 3601-5 ระบุวัสดุอีลาสโตเมอร์ที่เลือกใช้สำหรับโอริงอุตสาหกรรม แต่ยังคงกำหนดให้ผู้ใช้อุปกรณ์และผู้จัดหาซีลตกลงกันเรื่องสมบัติทางกายภาพและวิธีทดสอบที่ต้องการ มาตรฐานนี้จึงสนับสนุนเอกสารระดับคอมปาวด์ ไม่ใช่การเลือกจากชื่อตระกูลเพียงอย่างเดียว (ISO 3601-5:2015, เข้าถึงเมื่อ 2026-07-26)
สำหรับการเลือกวัสดุในภาพรวม โปรดดูคู่มือวัสดุซีลกระบอกสูบนิวแมติก ซึ่งครอบคลุมอุณหภูมิ สารเคมี การสึก และการปฏิบัติตามข้อกำหนด ส่วนบทความนี้ตอบคำถามที่แคบกว่า นั่นคือระบบซีลหนึ่งแบบที่มีเอกสารรองรับสามารถเริ่มเคลื่อนและทำงานโดยไม่รั่วที่ -40°C ได้หรือไม่

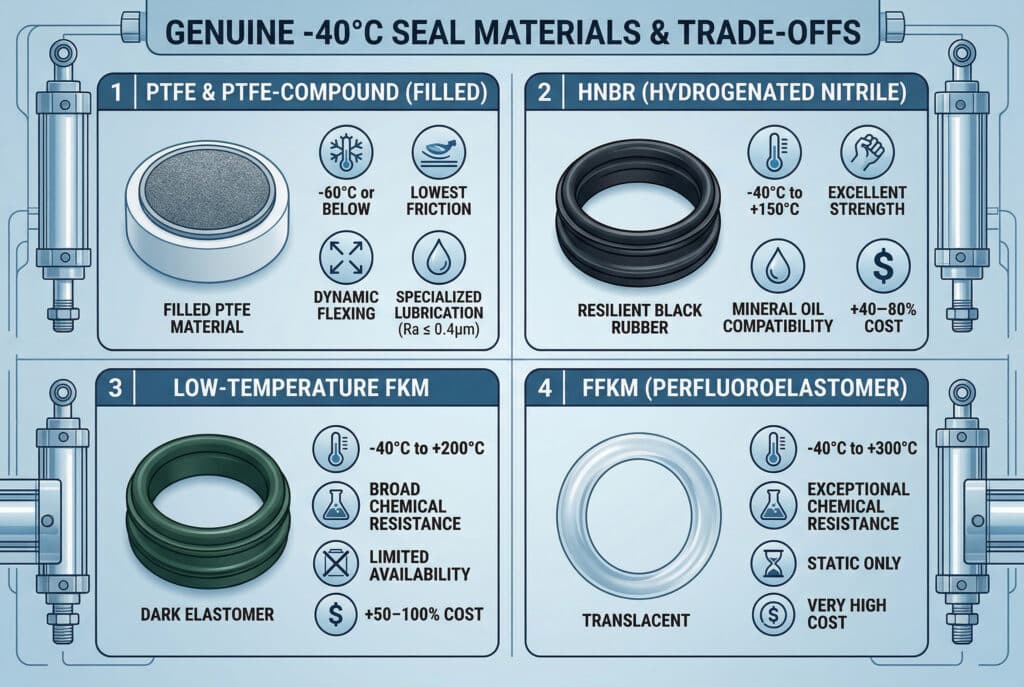

วัสดุซีลที่ควรนำมาพิจารณาสำหรับ -40°C
วัสดุหลายตระกูลสามารถเข้าสู่การพิจารณาสำหรับ -40°C ได้ รายชื่อเบื้องต้นอาจประกอบด้วย NBR, HNBR, พอลิยูรีเทน, FKM สูตรเฉพาะ และรูปหน้าตัดฐาน PTFE แต่ห้ามอนุมัติชนิดใดจากชื่อตระกูลเพียงอย่างเดียว หลักฐานต้องระบุคอมปาวด์และรูปหน้าตัดที่แน่นอน แล้วอธิบายว่ามีการประเมินตำแหน่ง สารหล่อลื่น แรงดัน ความเร็ว เวลาค้าง และหน้าที่ขณะสตาร์ตในสภาพเย็นอย่างไร
| วัสดุที่พิจารณา | เหตุผลที่อาจผ่านเข้าสู่รายชื่อเบื้องต้น | หลักฐานที่ต้องมีก่อนอนุมัติ |
|---|---|---|
| NBR อุณหภูมิต่ำ | มีพฤติกรรมซีลแบบยืดหยุ่นที่คุ้นเคย และเข้ากันได้กับสารหล่อลื่นนิวแมติกบางชนิด | รหัสคอมปาวด์ที่แน่นอน ข้อมูลทดสอบอุณหภูมิต่ำ ความเข้ากันได้กับตัวกลาง และการตรวจสอบจาก OEM หรือผู้ผลิตชิ้นส่วน |
| HNBR | อาจมีสมบัติด้านความร้อน การเสื่อมตามอายุ และเชิงกลดีกว่าคอมปาวด์ NBR บางชนิด | การคืนรูปในสภาพเย็นเฉพาะคอมปาวด์ ความเข้ากันได้กับสารหล่อลื่น ความแข็ง ความพอดีกับร่อง และหลักฐานการทดสอบไดนามิก |
| พอลิยูรีเทนอุณหภูมิต่ำ | มีรูปหน้าตัดไดนามิกที่ทนการสึก รวมถึงแบบกระบอกสูบ -40°C ที่ผ่านการตรวจสอบแล้ว | เกรดพอลิยูรีเทนที่แน่นอน ขีดจำกัดด้านไฮโดรไลซิสและตัวกลาง จาระบี รูปหน้าตัด ผิวสัมผัส และการทดสอบสตาร์ตขณะเย็น |
| FKM อุณหภูมิต่ำสูตรเฉพาะ | อาจนำมาพิจารณาเมื่อต้องรองรับสารเคมีหรืออุณหภูมิสูงร่วมด้วย | สูตรที่แน่นอน หลักฐาน TR หรือหลักฐานเทียบเท่า ข้อมูลตัวกลาง และการตรวจสอบซีลไดนามิก |
| ซีลฐาน PTFE พร้อมตัวสร้างแรงกด | แรงเสียดทานต่ำและความทนตัวกลางที่หลากหลายอาจเหมาะกับรูปหน้าตัดที่ออกแบบเฉพาะ | คอมปาวด์ PTFE วัสดุตัวสร้างแรงกด เป้าหมายการรั่ว ร่อง ข้อกำหนดผิว วิธีติดตั้ง และการทดสอบในสภาพเย็น |

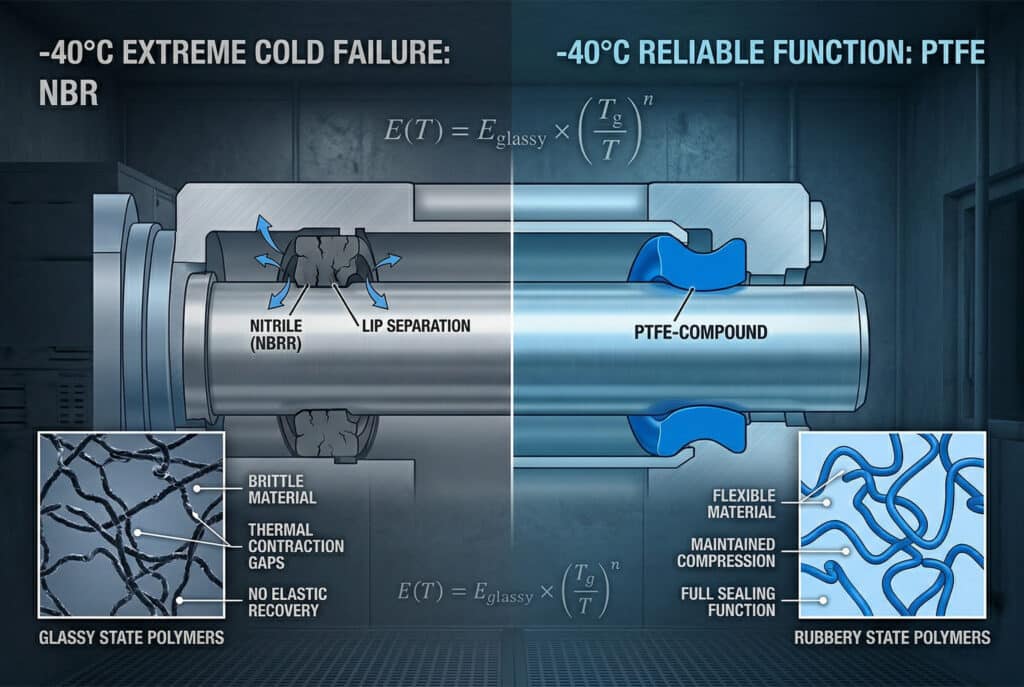

อุณหภูมิการเปลี่ยนสถานะแก้วเป็นเพียงผลคัดกรองอย่างหนึ่ง ASTM D1329 อธิบายการคืนตัวตามอุณหภูมิว่าเป็นวิธีเปรียบเทียบสำหรับยางและวัสดุคล้ายยาง และระบุว่ามีประโยชน์เมื่อใช้ร่วมกับการทดสอบอุณหภูมิต่ำอื่น TR10 เกี่ยวข้องกับพฤติกรรมการคืนรูป แต่ไม่ได้จำลองปากซีลที่มีสารหล่อลื่นเคลื่อนที่บนก้านหรือผิวกระบอกจริง (ASTM D1329-16(2021), เข้าถึงเมื่อ 2026-07-26)
อย่าใช้กฎตายตัว เช่น “ขีดจำกัดใช้งานสูงกว่า Tg อยู่ 10°C” พฤติกรรมขณะใช้งานขึ้นอยู่กับวิธีทดสอบ คอมปาวด์ และอัตราการเปลี่ยนรูป หน้าที่ซีล แรงดัน และรูปทรงยังเพิ่มข้อจำกัดแยกต่างหาก ดังนั้นการซีลแบบสถิต แรงเสียดทานในการเคลื่อนที่ครั้งแรก และการเคลื่อนที่กลับไปกลับมาซ้ำ ๆ จึงอาจให้ขีดจำกัดต่างกัน
ค่าการเปลี่ยนสถานะจากห้องปฏิบัติการที่ต่ำกว่าสามารถช่วยให้วัสดุเข้าสู่รายชื่อเบื้องต้นได้ แต่แบบที่ติดตั้งจริงยังอาจล้มเหลว จาระบีหรือตัวสร้างแรงกดอาจเป็นตัวกำหนดขีดจำกัด เช่นเดียวกับระยะกดที่มากเกินไปและซีลปาดที่เสียหาย ซึ่งอาจก่อปัญหาก่อนพอลิเมอร์ฐานจะถึงขีดจำกัดที่เผยแพร่

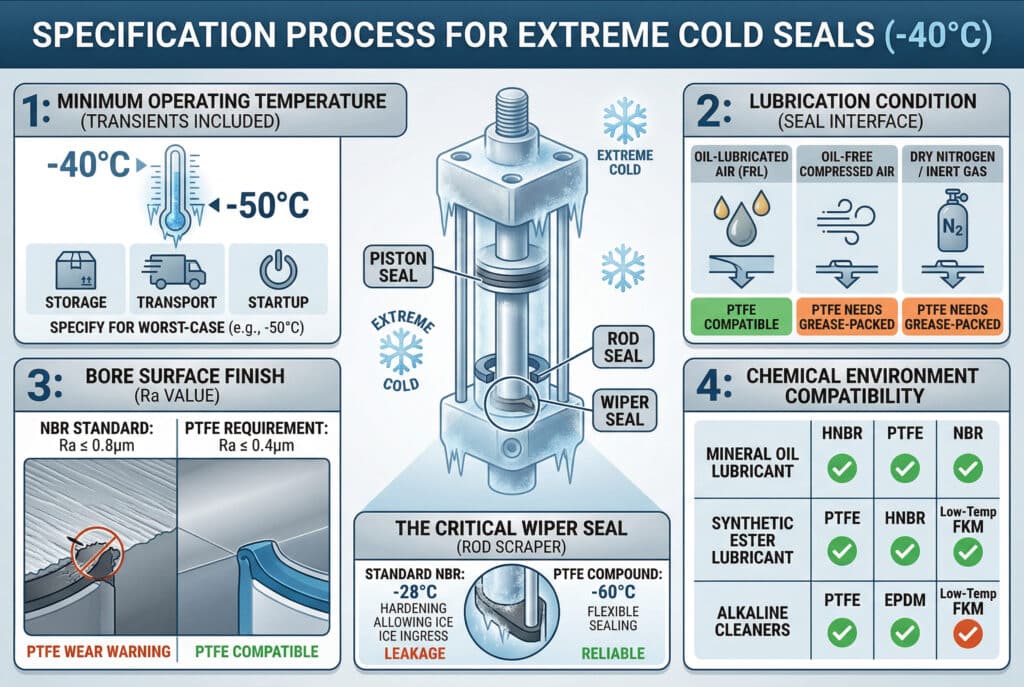

ควรระบุข้อกำหนดของซีลแต่ละตำแหน่งอย่างไร?
ระบุข้อกำหนดแยกตามตำแหน่ง เพราะซีลลูกสูบ ซีลก้าน ซีลปาด ข้อต่อสถิต และส่วนประกอบคุชชั่นทำหน้าที่ต่างกัน การใช้วัสดุชนิดเดียวกับทุกชิ้นอาจสะดวกต่อการจัดซื้อ แต่ไม่ใช่ข้อกำหนดทางวิศวกรรม
| ตำแหน่งในระบบซีล | หน้าที่หลักในสภาพเย็น | ประเด็นที่ต้องหาคำตอบ |
|---|---|---|
| ซีลลูกสูบ | แยกห้องแรงดันขณะเลื่อนไปตามผิวกระบอก | รูปหน้าตัดสองทิศทางหรือทางเดียว แรงเสียดทาน สภาพผิวกระบอก แรงดัน ความเร็ว และจาระบี |
| ซีลก้าน | กักแรงดันรอบก้านที่เคลื่อนที่ | ผิวก้าน แรงด้านข้าง การจัดแนว แรงเสียดทานเริ่มเคลื่อน ระยะเคลียร์การอัดรีด และฟิล์มสารหล่อลื่น |
| ซีลปาดหรือแหวนขูด | กันน้ำแข็ง น้ำ สิ่งสกปรก และสิ่งปนเปื้อนจากภายนอก | ความยืดหยุ่นที่อุณหภูมิต่ำ การสัมผัสก้าน การขัดถู ชนิดสิ่งปนเปื้อน และการระบาย |
| โอริงสถิต | ซีลฝาปิด พอร์ต หรือข้อต่อปรับตั้งที่อยู่กับที่ | การคืนรูปของคอมปาวด์ ระยะบีบ อัตราเติมร่อง ทิศทางแรงดัน และตัวกลาง |
| ซีลคุชชั่น | ควบคุมการไหลปลายช่วงชักและทนแรงกระแทกซ้ำ | แรงดันเฉพาะจุด ความถี่รอบ สารหล่อลื่น อุณหภูมิ และรูปหน้าตัด |
| ตัวสร้างแรงกด PTFE | รักษาแรงสัมผัสด้านหลังชิ้นส่วนซีล PTFE | โลหะผสมของสปริงหรือคอมปาวด์อีลาสโตเมอร์ แรงกดล่วงหน้า ตัวกลาง ช่วงอุณหภูมิ และการติดตั้ง |
สารหล่อลื่นต้องอยู่ในข้อกำหนดเดียวกัน คำว่า “จาระบีอุณหภูมิต่ำ” ยังไม่ครบถ้วนหากไม่มีชื่อผู้ผลิตและเกรด ข้อกำหนดต้องครอบคลุมเกณฑ์อุณหภูมิและความเข้ากันได้กับตัวกลางด้วย ปริมาณที่ใช้และการควบคุมการเปลี่ยนแปลงก็สำคัญ อย่าเปลี่ยนไปใช้เคมีชนิดอื่นเพียงเพราะเอกสารข้อมูลทั่วไปแสดงจุดไหลเทต่ำ คำเตือนนี้ใช้กับจาระบี PFPE, PAO และจาระบีแร่เช่นกัน
ซีลปาดต้องใช้หลักเดียวกัน ระบุชิ้นส่วนไว้ในรายการวัสดุและการทดสอบรับรอง แต่อย่าสันนิษฐานโดยอัตโนมัติว่าเป็นชิ้นส่วนที่มีขีดจำกัดอุณหภูมิต่ำที่สุดหรือสำคัญที่สุด ความเสี่ยงขึ้นอยู่กับสิ่งปนเปื้อนภายนอก ระยะก้านที่สัมผัสสภาพแวดล้อม รูปหน้าตัดซีล และการออกแบบส่วนหน้าทั้งชุด
ต้องตรวจสอบอะไรบ้างก่อนเปลี่ยนชุดซีล?
ยอมรับชุดซีลทดแทนได้ต่อเมื่อรูปหน้าตัด มิติ วัสดุ และวิธีติดตั้งเข้ากับฮาร์ดแวร์และลักษณะงานของกระบอกสูบ การเรียก HNBR ว่าใช้แทน NBR ได้โดยตรง หรือเรียก PTFE ว่าเป็นการอัปเกรด เป็นการข้ามขั้นตอนตรวจสอบนี้
เริ่มจากข้อมูลระบุกระบอกสูบให้ครบถ้วน ซีรีส์ ขนาดกระบอก ระยะชัก เส้นผ่านศูนย์กลางก้าน ออปชันคุชชั่น แม่เหล็ก รุ่นปรับปรุง และหมายเลขชุดซีลเดิม ล้วนมีผลต่อชิ้นส่วนที่จัดส่ง ตรวจสอบกระบอกสูบหลังถอดประกอบด้วย การรั่วที่ไวต่อความเย็นอาจเกิดจากก้านเป็นรอย ไกด์สึก ผิวกระบอกกัดกร่อน การประกอบผิด ความชื้นแข็งตัว หรือจาระบีที่หนืดจนต้านการเคลื่อนที่มากเกินไป
ทบทวนอินเทอร์เฟซต่อไปนี้ก่อนสั่งซื้อ:
- ร่องและรูปหน้าตัด: ยืนยันหน้าตัด ทิศทาง ระยะบีบ การยืด อัตราเติมร่อง ระยะเคลียร์การอัดรีด และทิศทางแรงดัน
- ก้านและผิวกระบอก: ใช้ขีดจำกัดผิวสำเร็จและความแข็งที่เผยแพร่สำหรับรูปหน้าตัดซีลนั้นโดยตรง ค่า Ra แบบเหมารวมมีความน่าเชื่อถือไม่เพียงพอ
- ไกด์และการจัดแนว: แก้ไขแรงด้านข้าง ความเยื้องศูนย์ ตลับลูกปืนสึก และก้านเสียหายก่อนประเมินคอมปาวด์ใหม่
- ตัวกลางและการหล่อลื่น: รวมสารหล่อลื่นจากคอมเพรสเซอร์ จาระบีประกอบ สารทำความสะอาด ไอจากกระบวนการ คอนเดนเสท และน้ำมันเดิมที่เคยจ่ายผ่านระบบลม
- ทางติดตั้ง: ป้องกันซีลจากเกลียว พอร์ต ขอบคม การบิด และการยืดมากเกินไป ปฏิบัติตามคำแนะนำด้านอุณหภูมิและเครื่องมือของผู้ผลิตชุดซีล
- ข้อจำกัดของโครงแบบ: ตรวจว่าออปชันอุณหภูมิต่ำเปลี่ยนแม่เหล็ก เซนเซอร์ กันชน คุชชั่น ความเร็วที่อนุญาต แรงดันขั้นต่ำ หรือช่วงบำรุงรักษาหรือไม่
รูปหน้าตัดฐาน PTFE ต้องได้รับความใส่ใจเป็นพิเศษ PTFE คืนรูปแบบยืดหยุ่นได้น้อยกว่ายาง รูปหน้าตัดจึงอาจอาศัยแรงดัน สปริง หรือตัวสร้างแรงกดอีลาสโตเมอร์เพื่อรักษาการสัมผัส กรวยติดตั้ง ขั้นตอนปรับขนาด การออกแบบร่อง และค่าการรั่วที่คาดหมายต้องเป็นไปตามคำแนะนำของผลิตภัณฑ์นั้น การอุ่นซีลตามอุณหภูมิทั่วไปไม่สามารถใช้แทนคำแนะนำเหล่านั้นได้
การเปลี่ยนชิ้นส่วนภายหลังทำให้ภาระการพิสูจน์เปลี่ยนไป ออปชันอุณหภูมิต่ำจาก OEM มาพร้อมโครงแบบที่กำหนดชัดเจน ส่วนการเปลี่ยนวัสดุแบบกำหนดเองทำให้ผู้ซื้อต้องรับผิดชอบการพิสูจน์ความพอดีกับร่อง ความสมบูรณ์ของการประกอบ และสมรรถนะที่อุณหภูมิตามข้อกำหนด
การรับรองด้วยการแช่เย็นก่อนเริ่มผลิต
การรับรองด้วยการแช่เย็นควรเปรียบเทียบค่าพื้นฐานขณะอุ่นของกระบอกสูบทั้งชุด กับการซีลสถิตและการเคลื่อนที่ตามคำสั่งครั้งแรกที่ -40°C การทดสอบหลังขยับอุ่นเครื่องไปแล้วหลายช่วงชักอาจซ่อนแรงเสียดทานเริ่มเคลื่อนสูงสุด หรือการรั่วที่เกิดก่อนชุดประกอบจะอุ่นขึ้น
เขียนลักษณะงานและขีดจำกัดผ่านการทดสอบก่อนเริ่ม ระบุอุณหภูมิห้องทดสอบ ระยะเวลาแช่เย็น แรงดันจ่าย โหลด การตั้งวาล์วและวาล์วควบคุมอัตราการไหล ระยะชัก ความเร็ว เวลาค้าง จำนวนรอบ สารหล่อลื่น และค่าการรั่วที่อนุญาต ติดตั้งเซนเซอร์อุณหภูมิใกล้พอที่จะยืนยันว่าชุดกระบอกสูบ ไม่ใช่เฉพาะอากาศในห้องทดสอบ ถึงอุณหภูมิเป้าหมายแล้ว
ใช้ลำดับต่อไปนี้:
- ค่าพื้นฐานขณะอุ่น: วัดการรั่ว แรงดันเมื่อเริ่มเคลื่อนที่ เวลาเดินหน้าและถอยกลับ ความเสถียรของความเร็ว พฤติกรรมตำแหน่งปลาย และการทำงานของเซนเซอร์
- การแช่เย็น: ปรับสภาพโครงแบบการผลิตทั้งชุดตามระยะเวลาที่กำหนด บันทึกอุณหภูมิตัวเรือนหรือฝาปิด ณ ตำแหน่งที่ตกลงกัน
- การทดสอบสถิตก่อนเคลื่อนที่: จ่ายแรงดันให้ห้องที่กำหนดหนึ่งห้องหรือหลายห้อง แล้ววัดการรั่วหลังเวลาค้างที่ระบุ
- การเคลื่อนที่ตามคำสั่งครั้งแรก: บันทึกแรงดัน เวลาหน่วง เวลาเคลื่อนที่ ความเร็ว การกระตุก ตำแหน่ง และเสียงผิดปกติ จัดให้มีอุปกรณ์ป้องกัน เพราะกระบอกสูบที่มีแรงเสียดทานสูงอาจปล่อยตัวฉับพลัน
- การเดินรอบจำลองการใช้งานจริง: เดินเครื่องตามจำนวนรอบที่กำหนด โดยห้ามเปลี่ยนแรงดัน วาล์วควบคุมอัตราการไหล โหลด หรือสารหล่อลื่นโดยพลการ
- การตรวจสอบและทดสอบซ้ำขณะอุ่น: ตรวจขอบซีล ซีลปาด การกระจายจาระบี ก้าน ผิวกระบอก และไกด์ ทำการตรวจค่าพื้นฐานซ้ำหลังคืนสภาพ
เกณฑ์ยอมรับควรแยกความปลอดภัยออกจากความสะดวก กำหนดค่าการรั่วสูงสุดที่อนุญาต ระยะชักขั้นต่ำที่ต้องทำได้ เวลาการเคลื่อนที่หรือช่วงความเร็ว แรงดันเริ่มเคลื่อนที่ที่ยอมรับได้ ข้อกำหนดตำแหน่ง และความเสียหายที่อนุญาต บันทึกผลในทั้งสองทิศทางแรงดันเมื่อการจัดวางซีลกำหนดให้ต้องทดสอบ
อย่าเพิ่มแรงดันจ่ายเพียงเพื่อบังคับให้กระบอกสูบเย็นเคลื่อนที่ เพราะอาจเคลื่อนอย่างฉับพลัน แรงดันที่เพิ่มยังอาจเกินสมมติฐานที่ใช้คำนวณโหลด คุชชั่น และความปลอดภัยของเครื่องจักร
แม้ซีลจะผ่านการทดสอบ ก็ไม่ได้หมายความว่าส่วนที่เหลือของระบบนิวแมติกผ่านการรับรอง ความชื้นอาจแข็งตัวในวาล์วหรือท่อลม จาระบีอาจเป็นตัวจำกัด และเซนเซอร์หรือท่ออาจมีพิกัดอุณหภูมิต่ำสุดที่สูงกว่า ตรวจสอบประเด็นเหล่านี้ด้วยคู่มือป้องกันระบบนิวแมติกล้มเหลวในสภาพอากาศหนาว และคู่มือเลือกวัสดุสำหรับ -40°Cฉบับครอบคลุม
RFQ สำหรับซีล -40°C ต้องระบุอะไรบ้าง?
RFQ ที่ใช้ได้จริงต้องระบุกระบอกสูบ ซีลแต่ละตำแหน่ง ลักษณะงานทั้งหมด และหลักฐานที่ต้องใช้ในการยอมรับ ข้อความว่า “ซีล HNBR สำหรับกระบอกสูบ 50 mm” ไม่เพียงพอที่จะควบคุมโครงแบบที่ได้รับ
ข้อมูลที่ควรส่งให้ผู้จัดหา:
- ผู้ผลิตกระบอกสูบ ซีรีส์ รหัสรุ่นเต็ม รุ่นปรับปรุง ขนาดกระบอก ระยะชัก เส้นผ่านศูนย์กลางก้าน หมายเลขชุดซีลปัจจุบัน และแบบประกอบจาก OEM
- ภาพถ่ายที่แสดงซีลทุกชิ้นซึ่งเสียหายขณะยังอยู่ในตำแหน่ง
- อุณหภูมิใช้งานและอุณหภูมิสตาร์ตต่ำสุด พร้อมระยะเวลาแช่เย็นที่ต้องการ
- แรงดันปกติและสูงสุด โหลด ความเร็ว อัตรารอบ เวลาค้าง และการตั้งคุชชั่น
- คุณภาพลม ข้อกำหนดจุดน้ำค้างภายใต้แรงดัน สารหล่อลื่นจากคอมเพรสเซอร์ จาระบีประกอบ และน้ำมันที่จ่ายผ่านท่อลมหากมี
- สารทำความสะอาด ไอจากกระบวนการ ของเหลว หรือสิ่งปนเปื้อนภายนอกทุกชนิดที่อาจสัมผัสก้านหรือซีลปาด โดยระบุชื่อการค้า ผู้จัดหา ความเข้มข้น เส้นทางการสัมผัส ระยะเวลา และอุณหภูมิของแต่ละผลิตภัณฑ์
- มิติร่องและระยะเคลียร์การอัดรีด พร้อมข้อมูลก้าน ผิวกระบอก ไกด์ และสภาพผิว
- ขีดจำกัดยอมรับที่เป็นลายลักษณ์อักษรสำหรับการรั่ว การเคลื่อนที่ครั้งแรก การเดินรอบ การตรวจสอบ เอกสาร และการตรวจสอบย้อนกลับ
ขอให้ผู้จัดหาส่งกลับข้อมูลคอมปาวด์และรูปหน้าตัดที่แน่นอนสำหรับทุกตำแหน่ง จาระบีที่ตรงกัน เกณฑ์อุณหภูมิที่รองรับ ความเข้ากันได้ทางมิติ คำแนะนำการติดตั้ง ข้อจำกัดของโครงแบบ และหมายเลขชิ้นส่วนทดแทน เก็บรายละเอียดเหล่านี้ไว้ภายใต้การควบคุมการเปลี่ยนแปลง ชุดซีลรุ่นหลังที่มีสีหรือตัวย่อพอลิเมอร์เหมือนกันอาจไม่เทียบเท่ากัน
กฎการเลือกหนึ่งข้อควบคุมการตัดสินใจนี้ คือเลือกโครงแบบอุณหภูมิต่ำจาก OEM ที่มีเอกสารรองรับก่อน หากตรงกับลักษณะงานของเครื่อง เมื่อจำเป็นต้องใช้ชิ้นส่วนทดแทนแบบกำหนดเอง ให้รับรองระบบซีลที่ระบุอย่างเจาะจงในกระบอกสูบจริง ภายใต้แรงดัน โหลด ระยะเวลาแช่ และรอบการเคลื่อนที่ตามข้อกำหนด ห้ามอนุมัติ NBR, HNBR, พอลิยูรีเทน, FKM หรือ PTFE จากชื่อตระกูลเพียงอย่างเดียว
คำถามที่พบบ่อยเกี่ยวกับวัสดุซีลกระบอกสูบ
พิกัด -40°C ในแคตตาล็อกกระบอกสูบรวมซีลด้วยหรือไม่?
พิกัดนี้รวมเฉพาะซีลและส่วนประกอบอื่นในโครงแบบที่ได้รับพิกัด ภายใต้เงื่อนไขที่ผู้ผลิตระบุ ออปชันต่าง ๆ มีผลต่อพิกัด จึงต้องตรวจรหัสรุ่นเต็มก่อนอนุมัติ จาระบีและตัวกลางที่กำหนดยังคงเป็นส่วนหนึ่งของพิกัด เช่นเดียวกับข้อจำกัดด้านแรงดัน ความเร็ว เซนเซอร์ และหมายเหตุการบำรุงรักษา อย่าสันนิษฐานว่าพิกัดนี้เป็นของตัวเรือนโลหะเพียงอย่างเดียว หรือถ่ายโอนไปยังชุดซีลทดแทนได้
PTFE เป็นวัสดุซีลกระบอกสูบที่ดีที่สุดสำหรับ -40°C เสมอหรือไม่?
ไม่เสมอไป รูปหน้าตัดฐาน PTFE ให้แรงเสียดทานต่ำและทนสารเคมีได้ดี แต่ต้องใช้รูปหน้าตัด ตัวสร้างแรงกด ร่อง ผิวสัมผัส วิธีติดตั้ง และเป้าหมายการรั่วที่เข้ากันได้ SMC และ Parker เผยแพร่โซลูชันกระบอกสูบ -40°C ที่ใช้ยางไนไตรล์อุณหภูมิต่ำและ TPU-PUR ตามลำดับ ซึ่งแสดงว่าไม่จำเป็นต้องมีพอลิเมอร์ชนิดเดียวที่ใช้ได้กับทุกกรณี

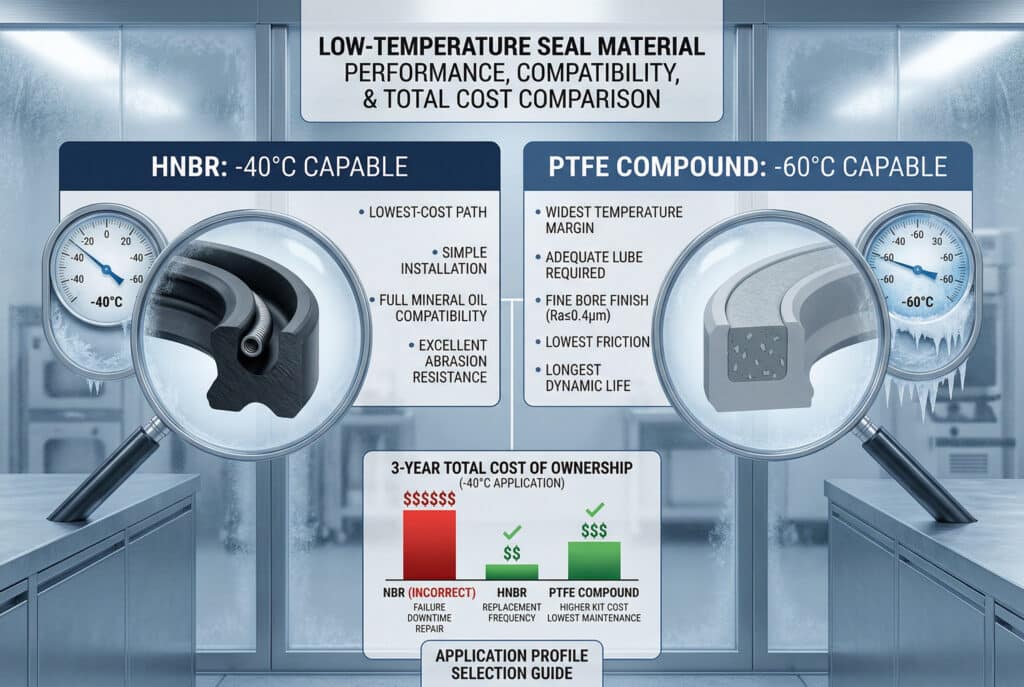

HNBR สามารถใช้แทนซีล NBR โดยไม่เปลี่ยนร่องได้หรือไม่?
ไม่ใช่โดยอัตโนมัติ คอมปาวด์ HNBR ที่เสนออาจมีความแข็งและมิติต่างกัน การตอบสนองต่อระยะบีบและแรงเสียดทานอาจเปลี่ยนไป เช่นเดียวกับการคืนรูปและความเข้ากันได้กับสารหล่อลื่น ยืนยันข้อกำหนดรูปหน้าตัดและร่องที่แน่นอนกับผู้ผลิตซีลหรือกระบอกสูบ แล้วตรวจสอบกระบอกสูบที่ประกอบเสร็จ ณ อุณหภูมิที่ต้องการ
ค่า Tg ที่ต่ำกว่าพิสูจน์ได้หรือไม่ว่าซีลจะทำงานที่ -40°C?
ไม่ได้ Tg เป็นผลการทดสอบวัสดุที่ขึ้นกับวิธีทดสอบ ไม่ใช่อุณหภูมิผ่านเกณฑ์ของกระบอกสูบสำเร็จรูป ต้องทบทวนหลักฐานการคืนรูปและความแข็งตัวเฉพาะคอมปาวด์ ผลด้านการอัดและความเปราะอาจมีความสำคัญด้วย จากนั้นแช่เย็นโครงแบบทั้งชุด แล้วทดสอบทั้งการรั่วสถิตและการเคลื่อนที่ตามคำสั่งครั้งแรกเทียบกับขีดจำกัดยอมรับที่เป็นลายลักษณ์อักษร
ควรวัดอะไรระหว่างการทดสอบกระบอกสูบที่ -40°C?
วัดอุณหภูมิกระบอกสูบ การรั่วสถิตก่อนเคลื่อนที่ แรงดันและเวลาหน่วงเมื่อเริ่มเคลื่อน เวลาเดินหน้าและถอยกลับ ความเสถียรของความเร็ว การกระตุก ระยะชักที่ทำได้ พฤติกรรมตำแหน่งปลาย และการตอบสนองของเซนเซอร์ เดินรอบจำลองการใช้งานจริงซ้ำ ตรวจซีลและผิวคู่สัมผัส แล้วเปรียบเทียบผลกับค่าพื้นฐานขณะอุ่นและขีดจำกัดยอมรับที่เป็นลายลักษณ์อักษร
