ตัวระบายน้ำ FRL แบบแมนนวลเทียบกับกึ่งอัตโนมัติ

เลือกตัวระบายน้ำ FRL แบบแมนนวลเมื่อมีผู้ผ่านการฝึกอบรมคอยตรวจสอบและระบายของเหลวออกจากถ้วยได้ก่อนถึงความจุใช้งาน ส่วนตัวระบายน้ำแบบกึ่งอัตโนมัติชนิดปกติเปิดเหมาะกับระบบที่ลดแรงดันเป็นประจำ โดยรุ่นที่เลือกต้องครอบคลุมช่วงแรงดันจริง หากท่อมีแรงดันค้างตลอดเวลา ควรพิจารณาตัวระบายน้ำอัตโนมัติแบบควบคุมด้วยระดับหรือแบบอิเล็กทรอนิกส์แทน

ชื่อเรียกอาจบดบังเหตุการณ์กระตุ้นที่แตกต่างกัน ผู้ผลิตใช้คำแยกกันสำหรับตัวระบายน้ำแบบแมนนวล แบบกึ่งอัตโนมัติ แบบลูกลอยอัตโนมัติเต็มรูปแบบ และแบบควบคุมด้วยไฟฟ้า ดังนั้นการเลือกต้องพิจารณาเหตุการณ์ที่ทำให้เปิด ปริมาณคอนเดนเสทที่สะสม และผลกระทบเมื่อกลไกค้างในตำแหน่งเปิดหรือปิด

ประเด็นสำคัญ

Festo แบ่งรูปแบบการทำงานออกเป็นสี่แบบ

ตัวระบายน้ำกึ่งอัตโนมัติที่ใช้กันทั่วไปจะเปิดเมื่อตัดลมอัด

แรงดันที่คงอยู่ต่อเนื่องอาจทำให้ระบายน้ำไม่ได้

วัดปริมาตรใช้งานของถ้วยและอัตราการเกิดคอนเดนเสทก่อนกำหนดช่วงเวลาตรวจสอบ

ชนิดตัวระบายน้ำเพียงอย่างเดียวไม่อาจยืนยันได้ว่าอนุภาค น้ำ และน้ำมันเป็นไปตามชั้นคุณภาพ ISO 8573 ที่ต้องการ ณ จุดวัดที่กำหนด

ชุด FRL นิวเมติกแบบสามส่วน พร้อมถ้วยกรองและถ้วยจ่ายน้ำมันที่มีฝาครอบป้องกัน รวมถึงตัวปรับแรงดันตรงกลาง

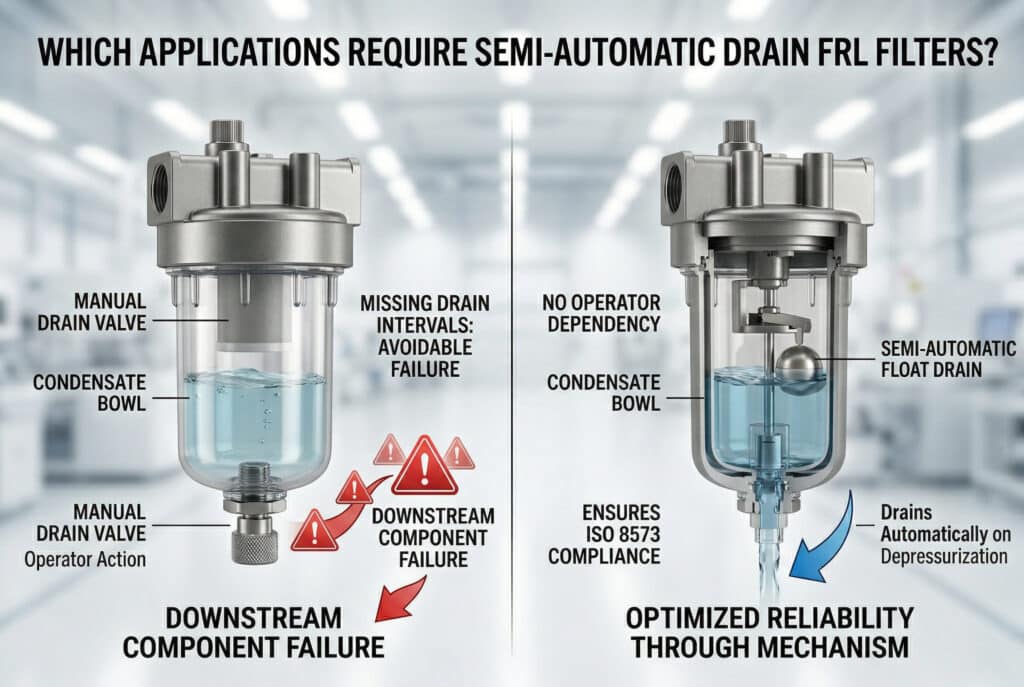

คำว่า “กึ่งอัตโนมัติ” ในไส้กรอง FRL หมายถึงอะไร

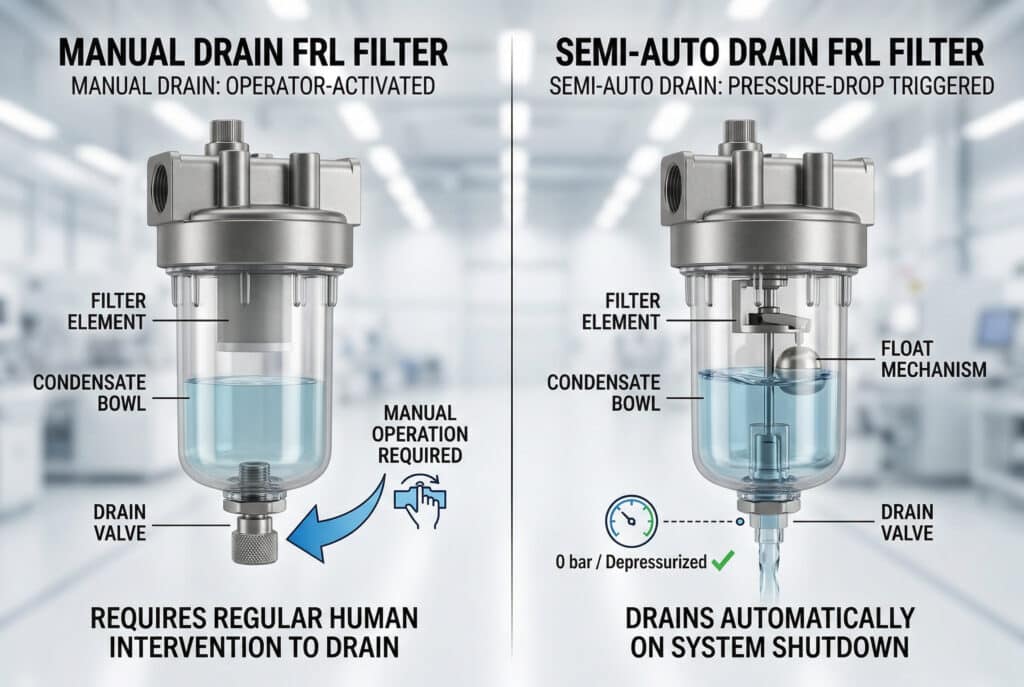

Festo ระบุตัวระบายคอนเดนเสทไว้สี่แบบ ได้แก่ แบบแมนนวล แบบกึ่งอัตโนมัติชนิดปกติเปิด แบบอัตโนมัติเต็มรูปแบบชนิดปกติเปิด และแบบอัตโนมัติเต็มรูปแบบชนิดปกติปิด ตามคำศัพท์ของ Festo รุ่นกึ่งอัตโนมัติจะเปิดเมื่อตัดลมอัด ส่วนรุ่นอัตโนมัติเต็มรูปแบบเพิ่มการทำงานตามระดับของเหลว (Festo, เข้าถึงเมื่อปี 2026)

ความแตกต่างนี้ช่วยแก้ข้อผิดพลาดที่พบบ่อยในการจัดซื้อ เพราะตัวระบายน้ำกึ่งอัตโนมัติไม่ได้หมายถึงตัวระบายน้ำแบบลูกลอยโดยอัตโนมัติ และอาจระบายของเหลวไม่ได้ขณะที่ FRL มีแรงดันต่อเนื่อง แค็ตตาล็อกบางฉบับเรียกกลไกทั่วไปแบบเดียวกันนี้ว่า “ตัวระบายน้ำช่วงหยุดเครื่องข้ามคืน” หรือ “ตัวระบายน้ำเมื่อลดแรงดัน” ตัวระบายน้ำแบบแมนนวลต้องสั่งให้ทำงานโดยเจตนาผ่านสกรู ปุ่มกด หรือวาล์ว บางรุ่นใช้งานขณะมีแรงดันได้ แต่อีกบางรุ่นต้องแยกระบบและลดแรงดันก่อน ตัวระบายน้ำอัตโนมัติเต็มรูปแบบเป็นอีกกลุ่มหนึ่ง อุปกรณ์แบบลูกลอยตอบสนองต่อระดับของเหลว ส่วนแบบอิเล็กทรอนิกส์อาจเพิ่มฟังก์ชันทดสอบ เอาต์พุตสัญญาณเตือน และวาล์วระบายที่ควบคุมได้ ทำให้ระบบควบคุมได้รับข้อมูลมากกว่าอุปกรณ์เชิงกลล้วน ตัวระบายน้ำแบบตั้งเวลาตอบสนองตามกำหนดเวลา ไม่ใช่ปริมาณของเหลวที่มีอยู่ ค่าตั้งที่ใช้ได้ดีในฤดูกาลหนึ่งอาจทำให้สิ้นเปลืองลมหรือระบายคอนเดนเสทไม่ทันในอีกฤดูกาลหนึ่ง

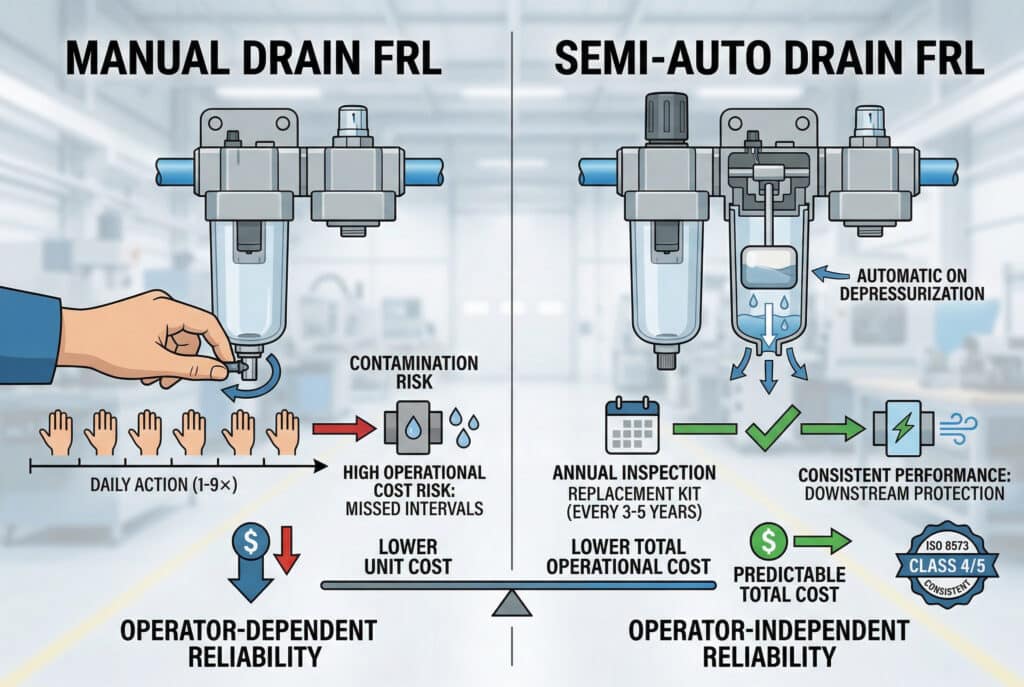

การเปรียบเทียบที่เป็นประโยชน์ไม่ใช่ “คนกับระบบอัตโนมัติ” แต่คือ การระบายน้ำตามเหตุการณ์กับการระบายน้ำตามสภาวะ การระบายแบบแมนนวลขึ้นอยู่กับเหตุการณ์บำรุงรักษา แบบกึ่งอัตโนมัติที่ใช้กันทั่วไปจะรอการปล่อยแรงดัน ส่วนแบบลูกลอยหรือแบบตรวจจับระดับจะรอจนของเหลวถึงสภาวะที่กำหนด

ชื่อตัวระบายน้ำสื่อถึงเหตุการณ์กระตุ้นที่ต่างกัน ในที่นี้ใช้การแบ่งสี่รูปแบบของ Festo โปรดยืนยันคำศัพท์ของผู้ผลิตรุ่นที่เลือกก่อนสั่งซื้อ

กลไกระบายน้ำสี่แบบกับโจทย์การเลือกหนึ่งเรื่อง

แค็ตตาล็อกไส้กรองลมอัดของ Parker แยกกลไกออกเป็นสามแบบ ได้แก่ ตัวระบายน้ำกึ่งอัตโนมัติสำหรับช่วงหยุดเครื่องข้ามคืน ตัวระบายน้ำแบบพัลส์อัตโนมัติ และตัวระบายน้ำแบบลูกลอยอัตโนมัติ แบบระบายช่วงหยุดเครื่องข้ามคืนจะตอบสนองเมื่อปิดแรงดันของระบบ ส่วนแบบลูกลอยตอบสนองต่อระดับของเหลว (Parker, เข้าถึงเมื่อปี 2026)

เริ่มจากเหตุการณ์กระตุ้น

ใช้ตารางต่อไปนี้ระบุกลไกให้ชัดเจนก่อนเปรียบเทียบราคาหรือภาระการบำรุงรักษา:

ชนิดตัวระบายน้ำ	อะไรเป็นตัวเริ่มการระบาย	จุดเริ่มต้นที่เหมาะสม	สิ่งสำคัญที่ต้องตรวจสอบ
แมนนวล	ผู้ปฏิบัติงานสั่งให้ตัวระบายน้ำทำงาน	อุปกรณ์ที่มีผู้ดูแลและมีเส้นทางตรวจสอบที่จัดทำเป็นเอกสาร	การเข้าถึงอย่างปลอดภัย ปริมาตรใช้งานของถ้วย ช่วงเวลาสูงสุด
กึ่งอัตโนมัติ ชนิดปกติเปิด	แรงดันระบบลดถึงเงื่อนไขการปล่อยของรุ่นนั้น	อุปกรณ์ที่ลดแรงดันได้อย่างแน่นอนก่อนถ้วยเต็ม	แรงดันปิด ความถี่การหยุดเครื่อง แรงดันตกค้าง
ลูกลอยอัตโนมัติเต็มรูปแบบ	ของเหลวถึงระดับที่กำหนด	ระบบที่มีการสะสมแปรผันหรือมีแรงดันค้างอยู่	แรงดัน/อัตราการไหลต่ำสุด แนวติดตั้ง ความทนต่อสิ่งปนเปื้อน
อิเล็กทรอนิกส์แบบตรวจจับระดับ	เซนเซอร์ตรวจพบของเหลว	งานสำคัญหรือจุดห่างไกลที่ต้องมีสัญญาณเตือนหรือควบคุมการระบาย	ไฟเลี้ยง ตรรกะสัญญาณเตือน วิธีทดสอบ สถานะวาล์วเมื่อขัดข้อง
ไฟฟ้าแบบตั้งเวลา	ตัวตั้งเวลาสั่งวาล์ว	ภาระคอนเดนเสทที่คงที่และทราบลักษณะแล้ว	ช่วงเวลา ระยะเวลาเปิด การสูญเสียลม ความผันแปรตามฤดูกาล

การตั้งเวลาไม่ใช่คำตอบที่ดีที่สุดโดยอัตโนมัติสำหรับท่อที่มีแรงดันต่อเนื่อง เพราะตัวตั้งเวลาพื้นฐานไม่ทราบระดับของเหลวโดยตรง หากการสูญเสียลมอัดเป็นเรื่องสำคัญ ตัวระบายน้ำแบบตรวจจับระดับที่ไม่สูญเสียลมอาจเหมาะกว่า การระบายด้วยลูกลอยอาจเรียบง่ายกว่าเมื่องานไม่ต้องใช้ไฟฟ้าหรือเชื่อมต่อสัญญาณเตือน ก่อนตัดสินใจให้บันทึกรหัสผู้ผลิตที่แน่นอน ชุดประกอบสองชุดที่มีเกลียวนอกคล้ายกันอาจต่างกันทั้งแรงดันซีล วัสดุ แนวติดตั้งที่อนุญาต และจุดต่อกับถ้วย

สภาวะแรงดันเปลี่ยนการเลือกอย่างไร

ตัวระบายน้ำอัตโนมัติรุ่นหนึ่งของ Festo จะระบายเมื่อแรงดันลดต่ำกว่า 50 kPa และต้องใช้แรงดันประมาณ 150 kPa ร่วมกับอัตราการไหล 125 l/min จึงจะปิด ตัวเลขเฉพาะรุ่นเหล่านี้แสดงให้เห็นว่าเกณฑ์แรงดันแบบใช้ได้กับทุกรุ่นไม่ปลอดภัย และนำไปใช้กับตัวระบายน้ำกึ่งอัตโนมัติทุกรุ่นไม่ได้ (Festo, 2024)

สภาวะแรงดันเป็นตัวตัดสินทางเลือกในขั้นนี้

ทำแผนผังวงจรแรงดันจริงที่ FRL ไม่ใช่ดูเพียงตารางเดินเครื่อง โรงงานอาจหยุดผลิตแต่ยังคงแรงดันไว้ในท่อแขนง วาล์วแยกเครื่องจักรอาจระบายลมจากอุปกรณ์ปลายทางแต่กักแรงดันไว้ในถ้วยกรอง ในทางกลับกัน ไส้กรอง ณ จุดใช้งานอาจสูญเสียแรงดันหลายครั้งต่อกะ แม้ท่อเมนยังมีแรงดันอยู่ เครื่องจักรที่เดินสามกะจำเป็นต้องใช้ตัวระบายน้ำกึ่งอัตโนมัติเสมอหรือไม่ คำตอบคือไม่ หากไม่เคยลดแรงดัน แบบปกติเปิดอาจไม่เคยได้รับเหตุการณ์ที่ทำให้ระบาย ระบบที่มีแรงดันต่อเนื่องต้องใช้กลไกที่กำจัดคอนเดนเสทได้ภายใต้สภาวะทำงานจริง

ตรวจสอบสี่สภาวะ:

การทำงานปกติ: บันทึกแรงดันในถ้วย
การหยุดตามแผน: ตรวจสอบว่าถ้วยกรองถึงเงื่อนไขที่ทำให้ตัวระบายน้ำเปิดจริงหรือไม่
การหยุดผิดปกติ: ตรวจสอบว่าการหยุดฉุกเฉินระบายลมหรือแยก FRL หรือกลับกักแรงดันไว้ในถ้วย
การเริ่มใหม่: ยืนยันว่าปิดได้โดยไม่มีลมรั่วต่อเนื่อง จากนั้นตรวจสอบว่าอัตราการไหลขณะเริ่มใหม่ที่มีอยู่ถึงค่าต่ำสุดตามที่กลไกระบายน้ำรุ่นนั้นต้องการ

ถ้วยรองรับคอนเดนเสทได้เท่าใดระหว่างเหตุการณ์ระบายน้ำ

ตัวระบายน้ำสี่แบบของ Festo เลือกตามพฤติกรรมการทำงาน ไม่ใช่ตามอัตราคอนเดนเสทสากลเพียงค่าเดียว ปริมาณของเหลวที่สะสมจริงเปลี่ยนไปตามอุณหภูมิลมเข้า ความชื้น และสภาพตามฤดูกาล นอกจากนี้ การหล่อเย็นหลังการอัดของคอมเพรสเซอร์ เครื่องทำลมแห้ง การระบายน้ำจากถังพัก แรงดันระบบ และอัตราการไหลของลม ล้วนมีผลต่อสิ่งที่ไหลมาถึง FRL (Festo, เข้าถึงเมื่อปี 2026)

ความจุเป็นเพียงตัวบอกเวลา

วัดปริมาตรที่สะสม ณ FRL ในช่วงภาระสูงซึ่งเป็นตัวแทนการใช้งานจริง ใช้ระดับคอนเดนเสทสูงสุดที่ผู้ผลิตถ้วยอนุญาต ไม่ใช่ปริมาตรเชิงเรขาคณิตทั้งหมดของถ้วย จากนั้นคำนวณช่วงเวลาทางทฤษฎีที่ยาวที่สุดก่อนของเหลวจะถึงปริมาตรใช้งานนั้น:

t_{\max} = \frac{V_{\mathrm{usable}}}{\dot V_{\mathrm{cond}}}

ในสมการนี้ $t_{\max}$ คือช่วงเวลาสูงสุดทางทฤษฎี หน่วยเป็นชั่วโมง ตัวแปร $V_{\mathrm{usable}}$ คือปริมาตรคอนเดนเสทที่ยอมให้มีได้ หน่วยเป็นมิลลิลิตร ระหว่างสภาวะถ้วยว่างกับระดับสูงสุดที่ผู้ผลิตกำหนด ส่วนอัตราการสะสมที่วัดได้ หน่วยมิลลิลิตรต่อชั่วโมง คือ $\dot V_{\mathrm{cond}}$

สมมติว่าถ้วยมีปริมาตรใช้งาน 90 ml และการทดสอบที่เป็นตัวแทนเก็บของเหลวได้ 6 ml ต่อชั่วโมง ช่วงเวลาทางทฤษฎีคือ 15 ชั่วโมง แต่นั่นไม่ใช่ช่วงเวลาบำรุงรักษา ให้ถือเป็นเพดานและกำหนดช่วงเวลาที่สั้นกว่าพร้อมบันทึกไว้ โดยต้องครอบคลุมความไม่แน่นอนของการวัด ความชื้นตามฤดูกาลที่สูงขึ้น การพลาดรอบตรวจ และผลกระทบจากการพาของเหลวไปกับลม ทำการวัดซ้ำหลังเปลี่ยนการทำงานของคอมเพรสเซอร์ ค่าตั้งเครื่องทำลมแห้ง อัตราการผลิต สภาพแวดล้อม หรือการระบายน้ำต้นทาง หากอัตราผันแปรมาก ตัวระบายน้ำแบบควบคุมด้วยระดับช่วยลดการคาดเดาเรื่องกำหนดเวลาได้ แต่ยังจำเป็นต้องตรวจการอุดตัน การรั่ว และการทำงานที่ถูกต้อง

ความจุถ้วยคือเวลาสำรอง ไม่ใช่กลยุทธ์การระบายน้ำ ปริมาตรใช้งาน 90 ml เท่ากันอาจเพียงพอสำหรับแท่นทดสอบที่มีผู้ดูแล แต่ไม่เพียงพอสำหรับกระบวนการไร้คนดูแล เพราะเวลาที่ต้องใช้ในการตรวจพบและตอบสนองแตกต่างกัน

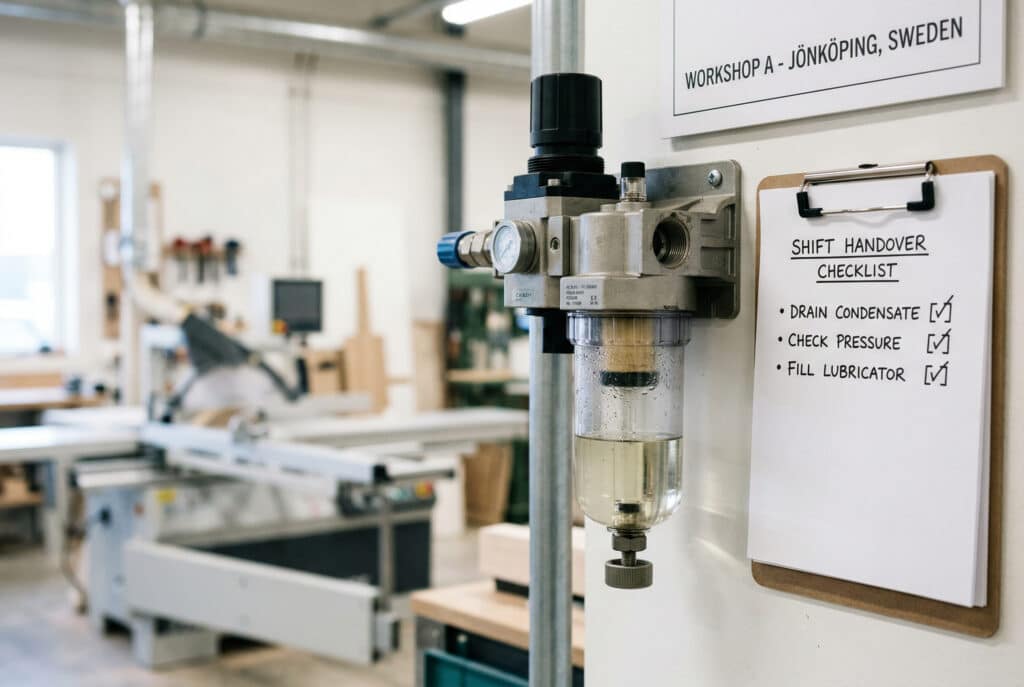

เมื่อใดควรเลือกตัวระบายน้ำแบบแมนนวล

Festo กำหนดให้การระบายน้ำแบบแมนนวลเป็นหนึ่งในสี่รูปแบบที่มีให้เลือก ไม่ใช่ตัวเลือกที่ล้าสมัยหรือด้อยกว่าเสมอไป วิธีนี้เหมาะสมเมื่อเข้าถึงได้อย่างปลอดภัย มีการตรวจสอบตามเอกสาร และผลการวัดการสะสมยืนยันว่าระดับในถ้วยจะต่ำกว่าขีดจำกัดที่อนุญาตระหว่างรอบบำรุงรักษาที่เชื่อถือได้ (Festo, เข้าถึงเมื่อปี 2026)

ข้อดีคือความเรียบง่าย

การระบายน้ำแบบแมนนวลมักตรวจสอบได้ง่ายกว่า เพราะไม่มีกลไกลูกลอยหรือกลไกไพล็อตที่รอสภาวะแรงดันเฉพาะ ความเรียบง่ายนี้เหมาะกับโต๊ะทดลองในห้องปฏิบัติการ จุดจ่ายลมสำหรับงานบำรุงรักษา เครื่องจักรที่ใช้งานเป็นครั้งคราว หรือสถานีงานในโรงซ่อมที่มีผู้ดูแลและระบุผู้รับผิดชอบการตรวจสอบชัดเจน

ใช้ตัวระบายน้ำแบบแมนนวลเฉพาะเมื่อเป็นไปตามเงื่อนไขทั้งหมดต่อไปนี้:

สามารถเข้าถึงได้อย่างปลอดภัย
เข้าถึงถ้วยและตัวระบายน้ำได้โดยไม่ต้องเข้าเขตอันตรายหรือปลดอุปกรณ์ป้องกัน
คำแนะนำผลิตภัณฑ์ระบุชัดว่าต้องแยกและปล่อยแรงดันก่อนสั่งงานหรือไม่
มีการมอบหมายหน้าที่ตรวจสอบให้บุคคลหรือตำแหน่งงานโดยชัดเจน และบันทึกการตรวจที่เสร็จแล้วไว้ในระบบบำรุงรักษา
ปริมาณคอนเดนเสทที่วัดได้ยังต่ำกว่าความจุใช้งานอย่างสบายระหว่างคู่รอบตรวจที่อาจห่างกันนานที่สุดตามความเป็นจริง
กระบวนการยอมรับการหยุดตามแผนเพื่อบำรุงรักษาได้ และสามารถตรวจพบการพลาดรอบตรวจก่อนของเหลวเข้าสู่ทางลมปลายทาง

การระบายน้ำแบบแมนนวลไม่เหมาะเมื่อขั้นตอนพึ่งพาความจำเพียงอย่างเดียว ป้ายข้างถ้วยไม่ถือเป็นมาตรการควบคุม หากไม่มีผู้รับผิดชอบการตรวจและช่วงเวลาไม่ได้อ้างอิงจากการสะสมที่สังเกตได้ สำหรับการเลือกไส้กรองในภาพรวม ให้เปรียบเทียบหน้าที่ดักอนุภาคและน้ำเหลวกับการกำจัดละอองน้ำมันในคู่มือ เครื่องแยกน้ำเทียบกับไส้กรองโคอะเลสซิง การเลือกตัวระบายน้ำไม่อาจชดเชยไส้กรองที่เลือกผิดชนิดสิ่งปนเปื้อน

ตัวระบายน้ำแบบกึ่งอัตโนมัติไม่เหมาะกับงานในกรณีใด

ตัวระบายน้ำกึ่งอัตโนมัติชนิดปกติเปิดของ Festo ใช้เหตุการณ์ที่กำหนดไว้เพียงอย่างเดียว คือเปิดเมื่อตัดลมอัด หากเหตุการณ์นี้ไม่เกิดขึ้นก่อนของเหลวในถ้วยถึงระดับสูงสุดที่อนุญาต กลไกจะไม่สามารถให้การป้องกันตามที่ต้องการได้ ไม่ว่าจะเดินเครื่องกี่กะหรือมีผู้ปฏิบัติงานอยู่หรือไม่ (Festo, เข้าถึงเมื่อปี 2026)

ทดสอบการขัดข้องทั้งสองทิศทาง

รูปแบบการขัดข้องแรกคือ ไม่มีการลดแรงดันจริง แรงดันตกค้างจากเช็ควาล์วหรือท่อที่กักแรงดันไว้อาจทำให้ตัวระบายน้ำยังปิดอยู่ ทางระบายลมที่ช้าหรือการจัดวางอุปกรณ์แยกระบบต้นทางก็ให้ผลเช่นเดียวกัน รูปแบบที่สองคือ ความจุระหว่างเหตุการณ์ไม่เพียงพอ เครื่องจักรที่ระบายลมวันละครั้งก็ยังล้นได้ หากคอนเดนเสทถึงขีดจำกัดภายในหกชั่วโมง รูปแบบที่สามคือ ค้างเปิดหรือรั่ว สิ่งสกปรกบนบ่าวาล์วอาจทำให้สูญเสียลมต่อเนื่อง เช่นเดียวกับความเสียหายหรืออะไหล่ทดแทนที่ไม่เข้ากัน ต้องยืนยันว่าวาล์วกลับเข้าบ่าเมื่อเพิ่มแรงดัน รูปแบบที่สี่คือ ค้างปิดหรือทางระบายอุดตัน น้ำแข็งและสิ่งปนเปื้อนอาจเป็นสาเหตุ รวมถึงท่อพับงอ แรงดันย้อนกลับในทางระบาย และแนวติดตั้งที่ไม่เหมาะสม จัดทางออกให้สังเกตการระบายได้โดยไม่ก่ออันตรายต่อบุคลากร

เลือกเหตุการณ์กระตุ้นก่อน แล้วจึงตรวจสอบความจุและการตรวจพบความขัดข้อง รอบการทำงานเพียงอย่างเดียวไม่สามารถชี้ชนิดตัวระบายน้ำได้

ชนิดตัวระบายน้ำไม่ใช่การรับรอง ISO 8573

ISO 8573-1 จัดชั้นความบริสุทธิ์ของลมอัดสำหรับสิ่งปนเปื้อนหลักสามชนิด ได้แก่ อนุภาค น้ำ และน้ำมัน ชั้นคุณภาพมีผล ณ ตำแหน่งที่กำหนดหรือวัดลม จึงไม่ได้รับรองตัวระบายน้ำ FRL รุ่นใดโดยเฉพาะ และไม่ได้ระบุว่าตัวระบายน้ำชนิดหนึ่งจะทำให้ได้ความบริสุทธิ์ตามต้องการ (ISO, 2010)

ตัวระบายน้ำไม่สามารถทำให้ลมแห้งได้

ไส้กรอง FRL สามารถแยกอนุภาคและของเหลวที่สะสมได้ตามการออกแบบ ส่วนตัวระบายน้ำทำหน้าที่นำของเหลวที่ดักไว้ดังกล่าวออก แต่หน้าที่ใดหน้าที่หนึ่งเพียงลำพังไม่สามารถควบคุมไอน้ำทั้งหมดในลมได้ หากชั้นคุณภาพน้ำที่ต้องการกำหนดด้วยจุดน้ำค้างภายใต้ความดัน ระบบปรับปรุงลมอาจต้องมีอาฟเตอร์คูลเลอร์และการระบายน้ำจากถังพัก รวมถึงอาจต้องใช้เครื่องทำลมแห้งแบบทำความเย็นหรือแบบดูดซับ พร้อมไส้กรองที่เหมาะสม ระบบจ่ายลมต้องป้องกันการควบแน่นซ้ำ นี่คือเหตุผลที่ตัวระบายน้ำกึ่งอัตโนมัติไม่อาจ “รับประกันการเป็นไปตาม ISO 8573” ได้ อุปกรณ์นี้ช่วยลดโอกาสที่ของเหลวที่สะสมจะค้างอยู่ในถ้วยเท่านั้น การเป็นไปตามข้อกำหนดยังคงขึ้นอยู่กับชั้นคุณภาพและจุดวัดที่ระบุ ตลอดจนแรงดันใช้งานและวิธีเก็บตัวอย่าง ระบบปรับปรุงลมทั้งชุดและบันทึกการตรวจยืนยันยังคงเป็นส่วนหนึ่งของหลักฐาน

ใช้คู่มือ มาตรฐานคุณภาพลมอัด ISO เพื่อกำหนดชั้นสิ่งปนเปื้อนที่ต้องการ จากนั้นตรวจสอบ จุดน้ำค้างภายใต้ความดัน แยกจากการระบายของเหลวปริมาณมาก ตัวระบายน้ำคือจุดปลายทางสำหรับกำจัดของเหลว ไม่ใช่อุปกรณ์สร้างความบริสุทธิ์ หากของเหลวไหลเข้า FRL เร็วกว่าที่ตัวระบายน้ำจะนำออกได้ ให้แก้ปัญหาระบบระบายน้ำ หากไอน้ำควบแน่นในปลายทาง ให้ตรวจสอบจุดน้ำค้างและอุณหภูมิท่อ แทนที่จะคาดหวังว่าการเปลี่ยนตัวระบายน้ำที่ถ้วยจะเปลี่ยนชั้นคุณภาพลม

การติดตั้งทดแทน การทดสอบเดินระบบ และการตรวจบำรุงรักษา

ข้อมูลจำเพาะตัวระบายคอนเดนเสทแบบไฟฟ้ารุ่นหนึ่งของ Festo กำหนดให้ติดตั้งแนวตั้งภายใน ±5° และระบุช่วงแรงดันใช้งาน 0.8 ถึง 16 bar ขีดจำกัดเฉพาะรุ่นเหล่านี้แสดงว่าเกลียวต่อกันได้เพียงอย่างเดียวยังไม่ยืนยันความเข้ากันได้ของอะไหล่ทดแทน ชุดที่เลือกต้องเป็นไปตามข้อมูลในเอกสารข้อมูลทั้งหมด (Festo, 2026)

เกลียวต่อกันได้พิสูจน์อะไรได้น้อยมาก

ก่อนติดตั้งตัวระบายน้ำหรือชุดถ้วยทั้งชุดทดแทน ให้เปรียบเทียบรายการต่อไปนี้:

บันทึกซีรีส์ FRL ที่แน่นอน
ชื่อผู้ผลิตและขนาดอย่างครบถ้วน รวมถึงส่วนต่อท้ายใด ๆ ที่เปลี่ยนตัวเลือกถ้วยหรือตัวระบายน้ำ
จุดต่อถ้วยและรูปทรงการซีล ไม่ใช่ดูเพียงขนาดพอร์ตที่ระบุ
วัสดุถ้วย ฝาครอบป้องกัน อุณหภูมิ และความเข้ากันได้กับของไหลที่อนุญาตตลอดช่วงแรงดันใช้งาน
แนวติดตั้งตัวระบายน้ำ รวมถึงแรงดันปิด ขีดจำกัดพอร์ตระบาย และแรงดันย้อนกลับที่ทางออกซึ่งยอมรับได้
สำหรับตัวระบายน้ำไฟฟ้า ให้บันทึกแรงดันไฟเลี้ยง หน้าสัมผัสสัญญาณเตือน ระดับการป้องกันฝุ่นและน้ำ การสั่งงานด้วยมือ ช่องเข้าสายที่รับรอง คำแนะนำการเปลี่ยน และวิธีขันที่กำหนด

ทดสอบเดินชุดประกอบทั้งสองทิศทาง โดยยืนยันการระบายตามที่ตั้งใจก่อนตรวจการปิดโดยไม่มีการรั่วต่อเนื่อง ทดสอบที่แรงดันใช้งานต่ำสุด แรงดันปกติ ขณะหยุด และขณะเริ่มใหม่ เติมของเหลวทดสอบเฉพาะด้วยวิธีที่คำแนะนำผลิตภัณฑ์อนุญาต ระหว่างช่วงทำงานจริงช่วงแรก ให้ตรวจระดับที่มองเห็นได้และหยุดระบบหากของเหลวในถ้วยเข้าใกล้ระดับสูงสุด ทบทวนทั้งการสะสมที่วัดได้ การแยกน้ำต้นทาง และการระบายน้ำ หากมีลมระบายต่อเนื่อง ต้องแยกระบบและตรวจบ่าวาล์ว สิ่งปนเปื้อน สภาวะแรงดัน และความเข้ากันได้ของชิ้นส่วน ISO 4414 ครอบคลุมอันตรายสำคัญของระบบนิวเมติกระหว่างการติดตั้ง การปรับตั้ง และการบำรุงรักษา รวมถึงการทำงานที่เชื่อถือได้และประสิทธิภาพพลังงาน (ISO, 2010) ใช้การประเมินความเสี่ยงของเครื่องจักรและขั้นตอนล็อกเอาต์ก่อนเปิดถ้วยหรือทางระบายน้ำที่มีแรงดัน

สำหรับบริบทของชุดปรับปรุงคุณภาพลมโดยรวม โปรดดู เหตุใด FRL จึงมีผลต่อความน่าเชื่อถือของระบบนิวเมติก และคู่มือ ชุดปรับปรุงคุณภาพลมอัด

คำถามที่พบบ่อยเกี่ยวกับตัวระบายน้ำ FRL แบบแมนนวลและกึ่งอัตโนมัติ

ตัวระบายน้ำสี่แบบของ Festo ครอบคลุมการทำงานแบบแมนนวล แบบกึ่งอัตโนมัติชนิดปกติเปิด แบบอัตโนมัติเต็มรูปแบบชนิดปกติเปิด และแบบอัตโนมัติเต็มรูปแบบชนิดปกติปิด คำถามห้าข้อต่อไปนี้กล่าวถึงขอบเขตสำคัญที่ต้องตรวจสอบ ได้แก่ สภาวะแรงดันและความจุ ความเข้ากันได้และการทำงานต่อเนื่อง ตลอดจนคำกล่าวอ้างด้านคุณภาพลม (Festo, เข้าถึงเมื่อปี 2026)

ตัวระบายน้ำ FRL แบบกึ่งอัตโนมัติใช้กับระบบที่มีแรงดันค้างตลอดเวลาได้หรือไม่

ใช้ไม่ได้หากตัวระบายน้ำที่เลือกอาศัยการหยุดจ่ายลมของระบบ แต่แรงดันในถ้วยไม่เคยลดถึงเงื่อนไขที่ทำให้เปิดระบาย ให้วัดแรงดันตกค้างที่ถ้วยระหว่างการหยุดเครื่องตามปกติ จากนั้นเลือกตัวระบายน้ำแบบลูกลอย แบบตรวจจับระดับ หรือแบบอัตโนมัติชนิดอื่นที่ผู้ผลิตรับรอง เฉพาะเมื่อระบายได้ภายใต้แรงดันและอัตราการไหลจริง

ควรกำหนดช่วงเวลาระบายน้ำแบบแมนนวลอย่างไรให้ปลอดภัย

วัดปริมาตรของเหลวที่สะสมในช่วงที่เกิดคอนเดนเสทสูงซึ่งเป็นตัวแทนการใช้งานจริง นำความจุใช้งานของถ้วยตามผู้ผลิตหารด้วยอัตราต่อชั่วโมง แล้วกำหนดช่วงเวลาที่สั้นกว่าค่าดังกล่าวพร้อมบันทึกไว้ โดยต้องเผื่อความเปลี่ยนแปลงตามฤดูกาล การพลาดรอบตรวจ ความผันผวนของการผลิต และความเสี่ยงที่ของเหลวจะถูกพาไปกับลม ตรวจวัดใหม่หลังเปลี่ยนคอมเพรสเซอร์ เครื่องทำลมแห้ง อัตราการไหล หรือท่อ

เปลี่ยนตัวระบายน้ำแบบแมนนวลเป็นแบบกึ่งอัตโนมัติโดยใช้ถ้วยเดิมได้หรือไม่

ทำได้ต่อเมื่อผู้ผลิต FRL หรือผู้จำหน่ายอะไหล่ทดแทนที่มีคุณสมบัติเหมาะสมยืนยันตัวเรือนและถ้วยรุ่นนั้น รวมถึงซีลและจุดต่อของตัวระบายน้ำอย่างถูกต้อง ขนาดเกลียวตรงกันเพียงอย่างเดียวยังไม่เพียงพอ ต้องตรวจสอบช่วงแรงดันและแนวติดตั้ง รวมถึงความเข้ากันได้ของวัสดุ อุณหภูมิ จุดต่อทางระบาย และฝาครอบป้องกันถ้วย พร้อมปฏิบัติตามคำแนะนำการประกอบที่กำหนด

ตัวระบายน้ำแบบกึ่งอัตโนมัติรับประกันการเป็นไปตามชั้นคุณภาพน้ำ ISO 8573 หรือไม่

ไม่รับประกัน ISO 8573-1 จัดชั้นน้ำ ณ ตำแหน่งที่กำหนดหรือวัด ส่วนตัวระบายน้ำ FRL ทำหน้าที่ระบายของเหลวที่สะสมอยู่ในถ้วยแล้ว จุดน้ำค้างภายใต้ความดันขึ้นอยู่กับระบบปรับปรุงและจ่ายลมทั้งหมด จึงต้องยืนยันชั้นคุณภาพที่ต้องการด้วยแผนการเก็บตัวอย่างและการวัดที่เหมาะสม

ควรทดสอบตัวระบายน้ำหลังติดตั้งอย่างไร

ปฏิบัติตามคำแนะนำของผลิตภัณฑ์และขั้นตอนความปลอดภัยของเครื่องจักร ตรวจสอบเหตุการณ์ที่ต้องทำให้ระบาย การปล่อยของเหลวจนหมด การปิดซีลกลับที่แรงดันใช้งานต่ำสุดและแรงดันปกติ การตรวจพบทางระบายอุดตัน และการตอบสนองเมื่อมีการรั่วต่อเนื่อง บันทึกแรงดัน ระดับของเหลว แนวติดตั้ง วันที่ทดสอบ และผู้รับผิดชอบติดตามผล
