วาล์ว check-choke จะควบคุมอัตราการไหลในทิศทางหนึ่ง และเปิดทางผ่านเช็ควาล์วที่มีความต้านทานต่ำกว่าในทิศทางย้อนกลับ ส่วนวาล์วหรี่สองทิศทางพื้นฐานจะบังคับให้ลมทั้งสองทิศทางผ่านช่องหรี่ที่ปรับได้ สำหรับการควบคุมความเร็วกระบอกนิวเมติก ทางไหลที่สองนี้มีผลต่อว่าจังหวะใดถูกควบคุม ห้องฝั่งตรงข้ามเติมลมอย่างไร และสามารถปรับความเร็วจังหวะยืดกับจังหวะถอยแยกจากกันได้หรือไม่
ชื่อเรียกเพียงอย่างเดียวเชื่อถือไม่ได้ ผู้จำหน่ายยังใช้คำว่า “one-way flow control”, “speed controller”, “throttle-check” และ “flow control with check valve” แค็ตตาล็อกบางฉบับถึงกับเรียกอุปกรณ์ทางเดียวสั้น ๆ ว่า flow control valve ก่อนตัดสินใจติดตั้ง ให้ดูสัญลักษณ์การทำงาน รหัสรุ่นเต็ม ทิศทางการไหลที่ควบคุม และข้อมูลการไหลย้อนกลับ
ประเด็นสำคัญ
- Parker แนะนำให้ใช้วาล์วควบคุมทางเดียว 2 ตัว เพื่อปรับความเร็วของกระบอกสูบแบบทำงานสองทางแต่ละทิศได้อย่างอิสระ
- ลูกศรบนตัววาล์วมีความหมายตามที่ผู้ผลิตกำหนด อย่าคาดเดาจากทิศทางทางกายภาพของลูกศร
- การควบคุมแบบ meter-out มักช่วยให้ควบคุมได้ดีขึ้น แต่อาจทำให้เกิดการเคลื่อนที่ฉับพลันหากห้องระบายลมไม่มีแรงดัน
- Speed controller ไม่ใช่อุปกรณ์รับน้ำหนักหรือป้องกันโหลดตก
คู่มือนี้มุ่งเน้นการระบุอุปกรณ์หน้างาน การติดตั้ง และการวินิจฉัยข้อขัดข้อง สำหรับทฤษฎีวงจรในภาพรวม โปรดดู คู่มือวิศวกรรมเปรียบเทียบ meter-in กับ meter-out ส่วนความแตกต่างระหว่างตระกูลอุปกรณ์ โปรดดู วาล์วเข็มเทียบกับวาล์วควบคุมอัตราการไหล
วาล์วเหล่านี้มีความแตกต่างด้านการทำงานอย่างไร?
SMC ระบุ speed controller รุ่น AS แบบติดตั้งตรงด้วยรหัสชนิดการควบคุม 0 สำหรับ meter-out และ 1 สำหรับ meter-in ซึ่งแสดงให้เห็นว่าผลิตภัณฑ์ที่ดูคล้ายกันอาจมีทิศทางการไหลภายในต่างกัน (SMC 10-AS Series, เข้าถึงเมื่อ 2026-07-26) สิ่งที่กำหนดชนิดอุปกรณ์คือทางไหลที่ทำงาน ไม่ใช่ปุ่มปรับ

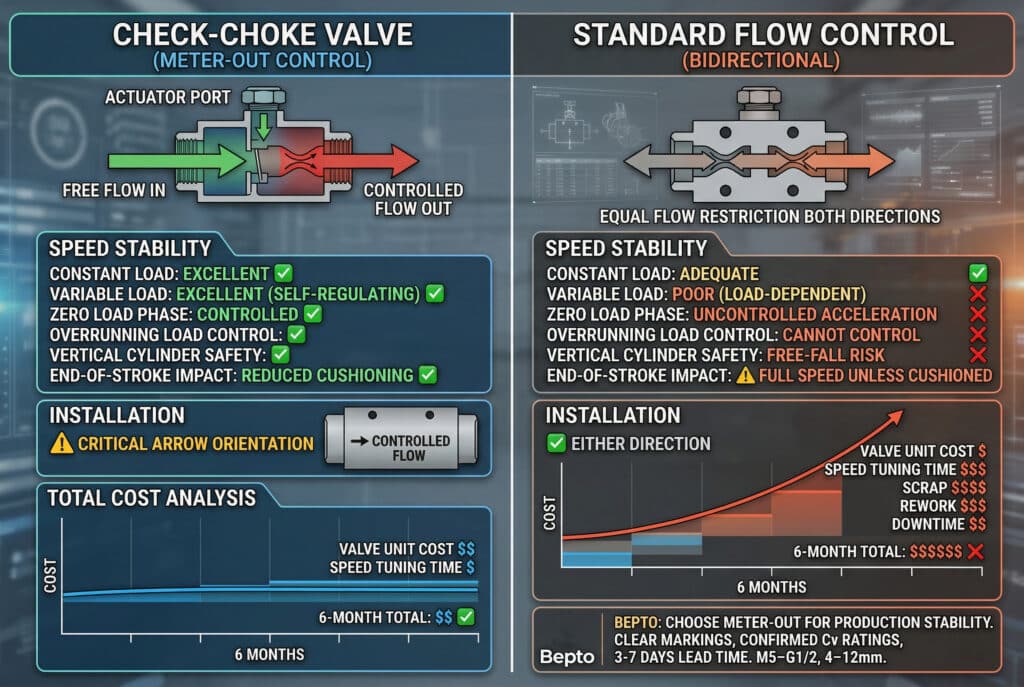

วาล์วหรี่สองทิศทาง คือวาล์วที่มีช่องจำกัดแบบปรับได้หนึ่งจุดในทางไหลทำงาน ลมที่ไหลจากพอร์ต A ไปพอร์ต B และจาก B ไป A ต้องผ่านช่องจำกัดนั้น อย่างไรก็ตาม ความสามารถในการไหลอาจต่างกันตามทิศทาง เพราะรูปทรงภายในไม่ได้สมมาตรเสมอไป ดังนั้นคำว่า “สองทิศทาง” ควรหมายถึงเอกสารข้อมูลอนุญาตให้ไหลได้ทั้งสองทิศ ไม่ใช่รับประกันว่าอัตราการไหลจะเท่ากัน
วาล์วควบคุมอัตราการไหลทางเดียว คือวาล์วที่รวมช่องจำกัดแบบปรับได้เข้ากับทางบายพาสกันการไหลย้อนกลับ ทิศทางหนึ่งถูกบังคับให้ผ่านทางควบคุมอัตราการไหล ส่วนทิศทางย้อนกลับ ลิ้นเช็คจะเปิดและพาลมอ้อมวาล์วเข็มผ่านทางที่มีความต้านทานต่ำกว่า Festo อธิบายหลักการเดียวกันว่า ทิศทางหนึ่งถูกจำกัด ขณะที่ทิศทางย้อนกลับไหลได้ผ่านฟังก์ชันกันการไหลย้อน (Festo, เข้าถึงเมื่อ 2026-07-26)
“Check-choke” เป็นคำอธิบายที่มีประโยชน์ แต่ยังไม่ใช่ข้อกำหนดการสั่งซื้อที่ครบถ้วน คำนี้ไม่ได้บอกว่าพอร์ตใดต่อกับกระบอก ลูกศรหมายถึงอะไร ผลิตภัณฑ์เป็นแบบ meter-out คงที่หรือแบบอินไลน์กลับทิศได้ และทางบายพาสรองรับอัตราการไหลได้เท่าใด
| คุณลักษณะ | วาล์วหรี่สองทิศทาง | วาล์วควบคุมอัตราการไหลทางเดียว |
|---|---|---|
| ช่องจำกัดแบบปรับได้ | ใช้ในทั้งสองทิศทางที่อนุญาต | ใช้ในทิศทางที่ควบคุม |
| ทางบายพาสเช็ควาล์ว | ไม่มี | มี |
| ทิศทางย้อนกลับ | ไหลผ่านช่องจำกัด | ไหลผ่านทางเช็ควาล์ว |
| หน้าที่ทั่วไปในวงจรกระบอก | จำกัดการไหลสองทิศทางโดยตั้งใจหรือหน่วงเวลาสัญญาณ | ควบคุมความเร็วแบบ meter-in หรือ meter-out แยกอิสระ |
| หลักฐานสำหรับระบุชนิด | สัญลักษณ์ รหัสรุ่น และข้อมูลทิศทาง | สัญลักษณ์ นิยามลูกศร รหัสชนิดการควบคุม และข้อมูลทิศทาง |
| สิ่งที่ชื่อเรียกยืนยันไม่ได้ | ความสามารถในการไหลเท่ากันทั้งสองทิศทาง | แรงดันตกคร่อมเป็นศูนย์หรือทิศทางควบคุมที่เจาะจง |
ก่อนระบุชื่อชิ้นส่วน ให้เขียนพฤติกรรมที่ต้องการสองข้อ เช่น “ควบคุมอัตราการไหลจากกระบอกไปวาล์ว” และ “ให้ความต้านทานต่ำกว่าจากวาล์วไปกระบอก” ถ้อยคำนี้ยังใช้ได้แม้ศัพท์ในแค็ตตาล็อกเปลี่ยน และช่วยให้ตรวจพบการใช้ชิ้นส่วนทดแทนผิดชนิดได้ง่ายขึ้น
ควรอ่านสัญลักษณ์ ลูกศร และรหัสรุ่นอย่างไร?
Parker แนะนำวาล์วควบคุมอัตราการไหลทางเดียว 2 ตัวสำหรับกระบอกแบบทำงานสองทางส่วนใหญ่ และกำหนดว่าลูกศรแสดงทิศทางการไหลเต็มอัตราจะชี้เข้าหากระบอกเมื่อติดตั้งแบบ meter-out (Parker V-650P, เข้าถึงเมื่อ 2026-07-26) กฎเรื่องลูกศรนี้ใช้กับแบบที่อ้างถึงเท่านั้น ผลิตภัณฑ์อื่นอาจใช้ลูกศรแสดงทิศทางการไหลที่ถูกควบคุมแทน

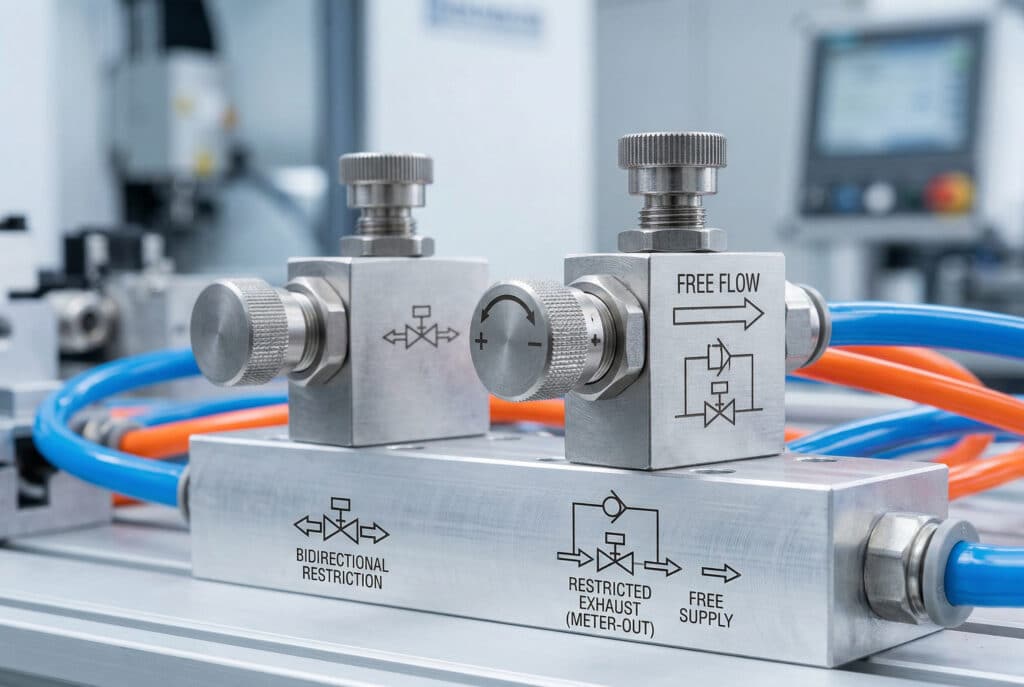

เริ่มจากสัญลักษณ์การทำงาน ช่องจำกัดแบบแปรค่าได้มักแสดงเป็นองค์ประกอบหรี่พร้อมลูกศรปรับ วาล์วควบคุมทางเดียวจะเพิ่มทางกันการไหลย้อนกลับที่ขนานกัน ISO 1219-1 กำหนดกรอบสัญลักษณ์กราฟิกสำหรับชิ้นส่วนระบบส่งกำลังด้วยของไหล ส่วน ISO 1219-2 ครอบคลุมการใช้สัญลักษณ์เหล่านั้นในแผนผังวงจร (ISO 1219-1; ISO 1219-2)
จากนั้นตรวจนิยามลูกศรของผู้ผลิต ลูกศรอาจหมายถึง:
- ทิศทางการไหลเต็มอัตราหรือทิศทางที่มีความต้านทานต่ำกว่า
- ทิศทางที่ถูกควบคุมหรือวัดอัตราการไหล
- ทิศทางการไหลทั่วไปที่อนุญาต
- จุดต่อฝั่งกระบอกของรุ่นติดตั้งตรง
อย่านำกฎลูกศรของผู้จำหน่ายรายหนึ่งไปใช้เป็นมาตรฐานทั้งอุตสาหกรรม วาล์วอินไลน์ของ Parker ที่อ้างถึงสามารถติดตั้งแบบ meter-in หรือ meter-out ได้โดยกลับด้านความสัมพันธ์กับกระบอก ในทางตรงกันข้าม รุ่น 10-AS แบบติดตั้งตรงของ SMC ใช้รหัสชนิดการควบคุม meter-out และ meter-in แยกกัน ข้อต่อเกลียวนอกฝั่งกระบอกเป็นตัวกำหนดตำแหน่งติดตั้งของผลิตภัณฑ์
สุดท้าย ให้ถอดความหมายหมายเลขชิ้นส่วนทั้งหมด บันทึกชนิดการควบคุม เกลียวพอร์ต ขนาดท่อ ทิศทางตัวเรือน ตัวล็อกการปรับ ตัวเลือกซีลหรือวัสดุ ตลอดจนแรงดันและอุณหภูมิที่อนุญาต ภาพผลิตภัณฑ์อาจแสดงตัวเรือนข้องอแบบเดียวกันสำหรับหลายรุ่นย่อย
วาล์วควบคุมทางเดียวเปลี่ยนพฤติกรรมที่กระบอกอย่างไร?
รุ่น 10-AS ของ SMC ที่อ้างถึงระบุแรงดันใช้งาน 0.1 ถึง 0.7 MPa และเผยแพร่คุณลักษณะการไหลที่ควบคุมกับการไหลอิสระแยกกันสำหรับแต่ละรูปแบบและสภาวะการทำงาน (SMC 10-AS) อุปกรณ์นี้เปลี่ยนทั้งทิศทางและความสามารถในการไหล คำว่า “ไหลอิสระ” หมายถึงเพียงการไหลอ้อมวาล์วเข็มที่ปรับไว้
สำหรับกระบอกแบบทำงานสองทาง จังหวะยืดจะเติมลมเข้าห้องหนึ่งพร้อมกับระบายลมจากอีกห้อง จังหวะถอยจะกลับทางไหลเหล่านั้น ดังนั้นวาล์วควบคุมทางเดียวที่พอร์ตกระบอกแต่ละด้านจึงควบคุมลมไอเสียจากแต่ละห้องได้อย่างอิสระ พร้อมเปิดให้ลมจ่ายรอบถัดไปไหลผ่านทางเช็ควาล์ว
Parker ระบุว่าวาล์วควบคุมสองตัวช่วยให้ปรับความเร็วลูกสูบของทั้งสองทิศทางได้อย่างอิสระ และแนะนำให้ติดตั้งระหว่างวาล์วควบคุมทิศทางกับกระบอก โดยอยู่ใกล้พอร์ตกระบอกที่สุดเท่าที่ทำได้ (Parker V-650P) ปริมาตรที่อยู่ภายใต้การควบคุมซึ่งสั้นยังช่วยให้ตรวจสอบทิศทางติดตั้งได้ง่ายขึ้น
วาล์วควบคุมเพียงตัวเดียวอาจเพียงพอเมื่อมีเพียงหนึ่งจังหวะที่ต้องควบคุมความเร็ว อีกจังหวะจะเป็นไปตามทางไหลที่ไม่ถูกจำกัดของวงจร และความสามารถของวาล์ว ท่อ ข้อต่อ ตัวเก็บเสียง คุชชัน และพอร์ตกระบอก “ไม่ถูกจำกัด” ไม่ได้หมายถึงอัตราการไหลไม่สิ้นสุด
วาล์วหรี่สองทิศทางยังทำให้กระบอกช้าลงได้ แต่ลมทั้งสองทิศทางต้องผ่านช่องปรับเดียวกัน จึงไม่เหมาะเมื่อจำเป็นต้องควบคุมอัตราการไหลทิศหนึ่ง และต้องให้อีกทิศเติมหรือระบายลมผ่านทางแยกที่มีความต้านทานต่ำกว่า อีกทั้งอาจผูกพฤติกรรมสองอย่างที่ต้องปรับแยกกันในระหว่างการทดสอบเดินเครื่องเข้าด้วยกัน
ความสัมพันธ์ความเร็วสำหรับการประเมินเบื้องต้นคือ:
ในที่นี้ คือความเร็วเฉลี่ยของลูกสูบ คืออัตราการไหลเชิงปริมาตรจริงที่สภาวะภายในห้อง และ คือพื้นที่ลูกสูบหรือพื้นที่วงแหวนสำหรับทิศทางที่กำลังทำงาน การประเมินนี้สมมติว่าใช้หน่วยที่สอดคล้องกัน และไม่ทำนายแรงเสียดทานสถิต การสะสมแรงดัน ความเร่ง การทำงานของคุชชัน หรือโหลดที่ช่วยขับการเคลื่อนที่
หากทราบอัตราการไหลของลมอิสระที่มีอยู่ เครื่องคำนวณความเร็วกระบอกสูบ จะช่วยเปรียบเทียบเบื้องต้นได้ สำหรับการทดสอบเดินเครื่องขั้นสุดท้าย ให้ใช้เวลาจังหวะที่วัดได้ในการผลิตจริง

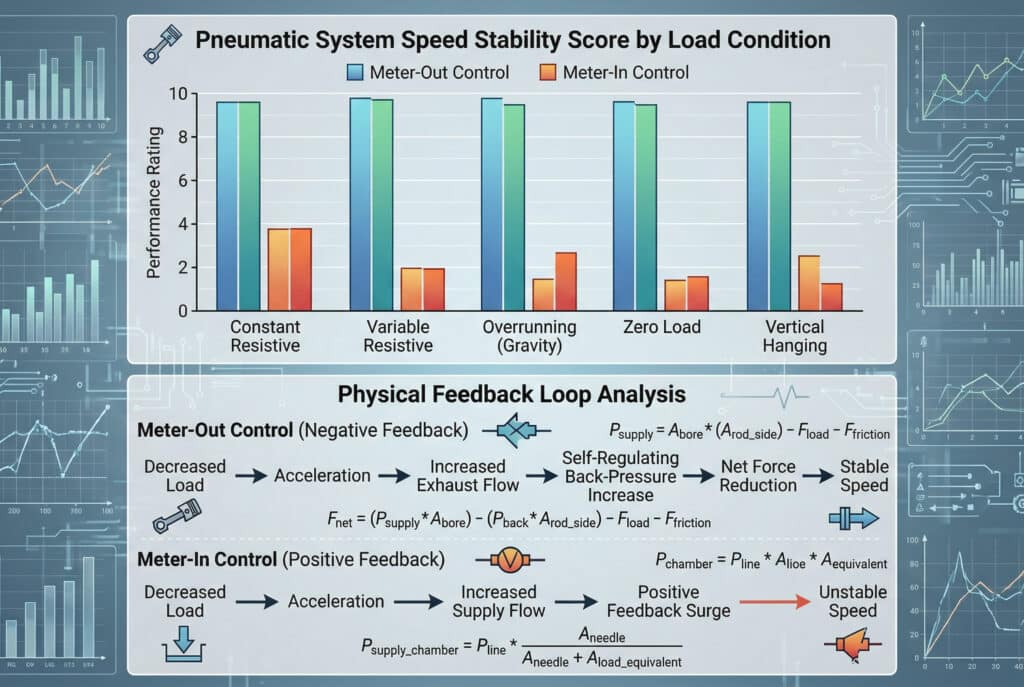

Meter-Out เหมาะกับกรณีใด และมีข้อจำกัดอะไร?
SMC ระบุว่า meter-out ช่วยรักษาความเร็วให้คงที่เมื่อโหลดผันผวน แต่ยังระบุด้วยว่าระหว่างการเคลื่อนที่จะมีแรงดันจ่าย 100% และเตือนว่าห้องระบายลมที่ไม่มีแรงดันอาจทำให้กระบอกยืดฉับพลัน (SMC AS-R/AS-Q, เข้าถึงเมื่อ 2026-07-26) Meter-out เป็นแนวทางตั้งต้น ไม่ใช่หลักประกันที่ใช้ได้ทุกกรณี
Meter-out เปิดให้ลมจ่ายเข้าห้องขับผ่านทางเช็ควาล์ว ขณะเดียวกันก็ควบคุมลมที่ออกจากห้องฝั่งตรงข้าม Back pressure ของไอเสียที่เกิดขึ้นจะต้านการเร่งของลูกสูบ จึงมักช่วยได้เมื่อแรงเสียดทานเปลี่ยน แรงโน้มถ่วงช่วยการเคลื่อนที่ หรือเพย์โหลดเปลี่ยนแปลง
การควบคุมแบบ meter-out คือการจัดวงจรที่จำกัดลมไอเสียออกจากห้องกระบอก พร้อมมีทางจ่ายที่ความต้านทานต่ำกว่าในทิศทางย้อนกลับ วิธีนี้เปลี่ยนประวัติแรงดันทั้งสองด้านของลูกสูบ จึงต้องประเมินร่วมกับโหลดและระยะเผื่อแรง
อย่างไรก็ตาม วาล์วควบคุมไม่ได้ทำให้ความเร็วไม่ขึ้นกับโหลด สมดุลแรงสำหรับจังหวะยืดที่ใช้ประโยชน์ได้คือ:
ตามข้อตกลงเครื่องหมายนี้ แรงบวกจะขับให้กระบอกยืด และ คือแรงดันเกจในห้อง คือพื้นที่หน้าลูกสูบเต็ม และ คือพื้นที่ใช้งานฝั่งก้าน ส่วนพจน์ที่เหลือต้านการเคลื่อนที่ Meter-out เพิ่มแรงดันฝั่งไอเสีย ซึ่งช่วยเพิ่มการหน่วงได้แต่ลดแรงสุทธิ
ดังนั้นการจำกัดมากเกินไปอาจทำให้กระบอกที่มีระยะเผื่อขนาดน้อยหยุดค้าง ส่วนการจำกัดน้อยเกินไปอาจทำให้ความเร็วสูงเกินหรือกระแทกปลายจังหวะ ค่าปรับที่ถูกต้องขึ้นอยู่กับแรงดันไดนามิกที่พอร์ตกระบอกทั้งสอง ไม่ใช่เพียงค่าเกจที่เรกูเลเตอร์ด้านต้นทาง
Meter-in มีกรณีใช้งานที่เหมาะสม SMC ระบุข้อดีเรื่องเริ่มทำงานได้เร็วและลดแรงดันตามโหลด แต่ก็ระบุถึงความไวต่อการเปลี่ยนแปลงโหลด ความเฉื่อย และการควบคุมแนวตั้ง ระบบความเร็วต่ำบางระบบใช้ meter-in ร่วมกับ meter-out เพื่อลดการกระชากหรืออาการ stick-slip บทความเรื่อง การวัดอาการ stick-slip ของกระบอกสูบ อธิบายรูปแบบความขัดข้องนี้แยกไว้
ที่สำคัญที่สุด speed controller ไม่ใช่อุปกรณ์ยึดโหลด การจำกัดไอเสียอาจต้านการเคลื่อนที่ได้ตราบที่ยังมีแรงดัน แต่ซีลและวาล์วนิวเมติกทั่วไปอาจรั่ว สำหรับโหลดแขวน ให้กำหนดสถานะปลอดภัยที่ต้องการ และใช้ฟังก์ชันยึดที่ออกแบบมาโดยเฉพาะ เช่น ชุด pilot-check ที่มีพิกัด ตัวล็อกเชิงกล หรือ rod lock โปรดดูคู่มือ ชุด rod lock สำหรับระบบนิวเมติก
เหตุใด Meter-Out จึงอาจทำให้จังหวะแรกเคลื่อนที่ฉับพลัน?
แค็ตตาล็อก AS-R/AS-Q ของ SMC ให้ปรับปุ่มเป็นช่วงละ 45 องศา แต่คำเตือนที่สำคัญกว่านั้นไม่ขึ้นกับค่าปรับ กล่าวคือ หากไม่มีลมฝั่งไอเสียหรือแรงดันต่ำเกินไป การควบคุมด้วยรูหรี่แบบ meter-out จะยังทำงานไม่ได้ และแอคชูเอเตอร์อาจเคลื่อนที่อย่างรวดเร็ว (SMC AS-R/AS-Q)
ระหว่างการทำงานเป็นรอบตามปกติ ห้องที่กำลังระบายจะมีลมอัดอยู่ ช่องจำกัดจะควบคุมลมที่สะสมนี้และสร้าง back pressure หลังการซ่อมบำรุง การระบายระบบ การระบายฉุกเฉิน หรือการหยุดเครื่องเป็นเวลานาน ห้องเดียวกันอาจเริ่มต้นใกล้แรงดันบรรยากาศ ลูกสูบจึงอาจเคลื่อนที่ก่อนที่แรงดันฝั่งไอเสียจะสะสมมากพอให้ค่าตั้งวาล์วเข็มควบคุมความเร็วได้
นี่คือเหตุผลที่คำแนะนำ “เริ่มจากปิดสนิทแล้วเปิดครั้งละหนึ่งในสี่รอบ” ไม่ใช่ขั้นตอนทดสอบเดินเครื่องที่ใช้ได้กับทุกกรณี ทางไหลที่ปิดอาจสะสมแรงดัน กีดขวางการเคลื่อนที่ที่ควรเกิด หรือทำให้ปล่อยตัวล่าช้าเมื่อเปลี่ยนค่าปรับ ให้ปฏิบัติตามคู่มือผลิตภัณฑ์รุ่นนั้นและขั้นตอนเริ่มเครื่องใหม่ที่ได้รับอนุมัติของเครื่องจักร
ตรวจสอบสภาวะเริ่มต้นทั้งหมด:
- ห้องใดของกระบอกมีแรงดันอยู่แล้ว
- วาล์วควบคุมทิศทางเริ่มต้นโดยระบายพอร์ตทำงานทั้งสองพอร์ตหรือไม่
- มีแรงดันตกค้างอยู่หลังองค์ประกอบที่ปิดหรือไม่
- แรงโน้มถ่วง สปริง หรือโหลดกระบวนการช่วยขับการเคลื่อนที่ครั้งแรกหรือไม่
- จำเป็นต้องใช้ฟังก์ชัน soft-start, preload, ป้องกันการกระชาก หรือฟังก์ชันเริ่มต้นเฉพาะหรือไม่
- ป้องกันบุคลากรให้อยู่นอกเขตอันตรายระหว่างการเติมแรงดันกลับอย่างไร
SMC มีผลิตภัณฑ์ป้องกันการยืดโดยเฉพาะ เพราะการควบคุมความเร็วแบบ meter-out ทั่วไปไม่สามารถแก้ทุกสภาวะเริ่มต้นได้ด้วยตัวเอง ระบบ SSC ใช้พฤติกรรม meter-in ระหว่างการเติมแรงดันครั้งแรก แล้วจึงกลับสู่โหมดควบคุมปกติที่กำหนดไว้ (SMC SSC)
ให้ทดสอบการทำงานเป็นรอบตามปกติและการเริ่มใหม่ในรอบแรกเป็นคนละการทดสอบ วงจรที่ทำงานราบรื่นหลังจากทั้งสองห้องมีแรงดันแล้ว ยังอาจเกิดจังหวะแรกที่ยอมรับไม่ได้หลังระบายแรงดันออกจากระบบจนหมด
เหตุใดกระบอกจึงยังกระตุกทั้งที่ทิศทางวาล์วถูกต้อง?
ตระกูล speed controller แบบติดตั้งตรงของ SMC ครอบคลุมพอร์ตตั้งแต่ M3 และ M5 ไปจนถึง R1/2 โดยความสามารถในการไหลที่เผยแพร่เพิ่มขึ้นตามขนาดตัวเรือน (SMC 10-AS) ความแตกต่างนี้สำคัญต่อการแก้ปัญหา การติดตั้งถูกทิศไม่สามารถชดเชยทางไหลที่เล็กเกิน แรงเสียดทานไม่คงที่ แนวศูนย์ไม่ดี หรือสภาวะเริ่มต้นผิดได้
ใช้อาการเพื่อเลือกค่าที่ควรวัดต่อไป:
| อาการ | จุดที่ควรตรวจ | หลักฐานที่ต้องเก็บ |
|---|---|---|
| เคลื่อนที่ครั้งแรกฉับพลันหลังเติมแรงดันกลับ | ห้องระบายเริ่มต้นโดยไม่มีแรงดัน โหลดช่วยขับการเคลื่อนที่ ฟังก์ชันเริ่มต้นไม่ถูกต้อง | แรงดันทั้งสองพอร์ตและกราฟการเคลื่อนที่ตั้งแต่แรงดันศูนย์ |
| การปรับไปเปลี่ยนจังหวะผิดด้าน | รุ่นย่อยผิด วาล์วอินไลน์ติดตั้งกลับด้าน เข้าใจลูกศรผิด | รหัสรุ่นเต็ม สัญลักษณ์ นิยามลูกศร และป้ายพอร์ต |
| ทั้งสองจังหวะเปลี่ยนพร้อมกัน | วาล์วหรี่สองทิศทางหรือมีข้อจำกัดไอเสียร่วม | แผนผังวงจรและทางไหลแยกตามแต่ละทิศทาง |
| ไม่มีโหลดแล้วราบรื่น แต่กระตุกเมื่อมีชิ้นงาน | ระยะเผื่อแรง แรงเสียดทานที่เปลี่ยน แนวศูนย์ไกด์ โหลดช่วยขับ | กรณีโหลด แรงดันพอร์ต และกราฟตำแหน่งตามเวลา |
| ช้าแม้เปิดวาล์วเข็มสุด | วาล์ว ท่อ ข้อต่อ วาล์วควบคุมทิศทาง ตัวเก็บเสียง คุชชัน หรือทางจ่ายเล็กเกินไป | แรงดันไดนามิกและอัตราการไหลที่กระบอก |
| ค่อย ๆ คลานแล้วกระโดด | แรงเสียดทานสถิตของซีล แรงเสียดทานไกด์ โหลดด้านข้าง หรือวาล์วควบคุมความเร็วต่ำไม่เหมาะสม | แรงดันเริ่มเคลื่อนที่ แนวศูนย์ และกราฟความเร็ว |
| กระแทกเฉพาะใกล้ปลายจังหวะ | ค่าตั้งหรือความสามารถด้านพลังงานของคุชชัน ไม่ใช่อัตราการไหลช่วงจังหวะหลักเพียงอย่างเดียว | ความเร็วขณะเข้าคุชชัน มวลเคลื่อนที่ แรงดัน และรุ่นคุชชัน |
วัดจังหวะยืดและถอยแยกกัน บันทึกแรงดันจ่ายใกล้วาล์ว แรงดันที่พอร์ตกระบอกทั้งสองระหว่างเคลื่อนที่ เวลาจังหวะ โหลด ทิศทางติดตั้ง ตำแหน่งวาล์วเข็ม และการทดสอบเริ่มจากสภาวะระบายหมดหรือมีแรงดัน ค่าแรงดันเพียงค่าเดียวจากห้องคอมเพรสเซอร์ไม่สามารถบอกตำแหน่งข้อจำกัดได้
จากประสบการณ์ของเราในการตรวจคำขอเปลี่ยนชิ้นส่วน ภาพถ่ายรหัสรุ่นและสัญลักษณ์การทำงานช่วยแก้ข้อผิดพลาดด้านทิศทางได้เร็วกว่าคำอธิบายอย่าง “ลูกศรชี้เข้าหาท่อ” ให้เพิ่มกราฟแรงดันและเวลาจังหวะก่อนเปลี่ยนชิ้นส่วน
ตัวเก็บเสียงอุดตันและวาล์วควบคุมทิศทางที่เล็กเกินไปมักทำให้เกิดอาการคล้าย speed controller ที่ปิดเกือบสนิท คู่มือเรื่อง การขาดอัตราการไหลในระบบนิวเมติก อธิบายว่าทางไหลทั้งระบบจำกัดการเติมและระบายลมในห้องอย่างไร สำหรับการประเมินความสามารถของชิ้นส่วน โปรดใช้ คู่มือกำหนดขนาดวาล์วควบคุมอัตราการไหลนิวเมติก
เมื่อใดวาล์วหรี่สองทิศทางจึงเป็นตัวเลือกที่ดีกว่า?
ตัวอย่างวาล์วเข็มสองทิศทางซีรีส์ 338 ของ Parker ครอบคลุมขนาดพอร์ตระบุ 5 ขนาด ตั้งแต่ 1/8 ถึง 3/4 นิ้ว แสดงให้เห็นว่าช่องจำกัดแบบปรับได้สองทิศทางเป็นตระกูลผลิตภัณฑ์ที่ออกแบบโดยตั้งใจสำหรับควบคุมอัตราการไหลทั้งสองทิศ ไม่ใช่อุปกรณ์ทดแทนที่ล้าสมัย (Parker Pneumatic Accessories, เข้าถึงเมื่อ 2026-07-26)

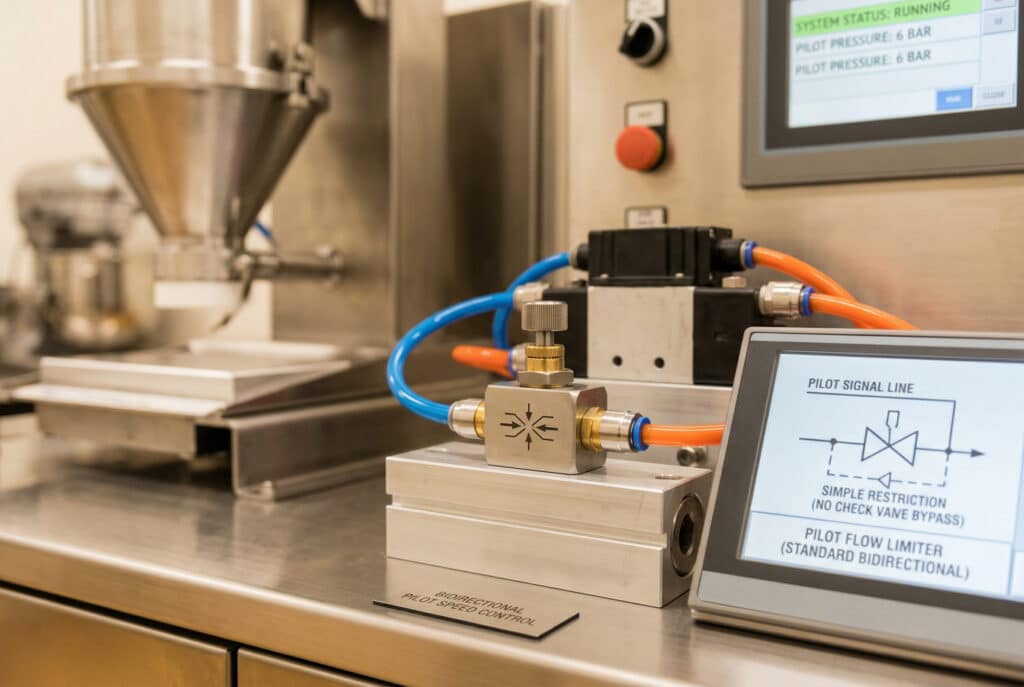

เลือกวาล์วหรี่สองทิศทางเมื่อทิศทางการไหลทั้งสองที่อนุญาตควรผ่านช่องจำกัดแบบปรับได้ การใช้งานที่เป็นไปได้ ได้แก่ การระบายแบบควบคุม การไล่ลมอัตราต่ำ การปรับหัวเป่าลมด้วยมือ ท่อสัญญาณเครื่องมือ หรือการหน่วงการเปลี่ยนแปลงสัญญาณนิวเมติกโดยตั้งใจ รุ่นที่เลือกต้องรองรับตัวกลาง แรงดัน อุณหภูมิ ทิศทางการไหล และข้อกำหนดการปิดกั้น
อย่าเรียกวาล์วหรี่ว่าเรกูเลเตอร์แรงดัน วาล์วหรี่ชะลอการเพิ่มแรงดันในปริมาตรปลายทางที่ทราบค่าได้ แต่แรงดันสุดท้ายขึ้นอยู่กับความต้องการและการรั่วไหลด้านปลายทาง เรกูเลเตอร์แรงดันเป็นอุปกรณ์ป้อนกลับที่มีหน้าที่ควบคุมแรงดันด้านปลายทาง ส่วนช่องจำกัดธรรมดาไม่ใช่
การจำกัดสัญญาณไพลอตต้องประเมินในระดับวงจรเช่นกัน การชะลอทั้งการจ่ายและการปล่อยสัญญาณอาจเปลี่ยนช่วงวาล์วซ้อน เวลาคืนค่า การตอบสนองต่อข้อขัดข้อง หรือสถานะปลอดภัยของเครื่อง หากสัญญาณไพลอตทิศหนึ่งต้องคืนตัวเร็ว วาล์วควบคุมทางเดียวอาจเหมาะกว่า ต้องกำหนดเวลาที่ต้องการก่อน
เช่นเดียวกัน อย่าสันนิษฐานว่าวาล์วหรี่สองทิศทางควบคุมอัตราการไหลทั้งสองทิศได้เท่ากัน ให้เปรียบเทียบกราฟการไหลหรือค่าที่แยกตามทิศทางของผู้ผลิต รูปทรงบ่าวาล์วและทิศทางที่ลมไหลเข้าหาอาจทำให้ความสามารถต่างกันได้ แม้ไม่มีทางบายพาสเช็ควาล์วแยกต่างหาก
กฎการเลือกนั้นเรียบง่าย:
- ใช้วาล์วหรี่สองทิศทางเมื่อจงใจจำกัดการไหลทั้งสองทิศ
- ใช้วาล์วควบคุมทางเดียวเมื่อควบคุมอัตราการไหลหนึ่งทิศ และต้องการทางบายพาสที่มีความต้านทานต่ำกว่าสำหรับการไหลย้อนกลับ
- ใช้วาล์วชดเชยแรงดันเมื่อต้องการให้อัตราการไหลคงที่มากขึ้นเมื่อผลต่างแรงดันเปลี่ยน
- ใช้วาล์วควบคุมอัตราการไหลแบบสัดส่วนเมื่อต้องใช้คำสั่งไฟฟ้าเปลี่ยนค่าตั้ง
- ใช้อุปกรณ์ยึดโหลดเมื่อการประเมินความเสี่ยงกำหนดให้ควบคุมการยึดหรือป้องกันโหลดตก
เอกสารข้อมูลและบันทึกการทดสอบเดินเครื่องควรมีอะไรบ้าง?
คำแนะนำของ Parker ระบุให้ใช้วาล์วควบคุมทางเดียว 2 ตัวเพื่อปรับความเร็วกระบอกแบบทำงานสองทางแยกอิสระ และให้ผู้ติดตั้งขันนอตล็อกวาล์วเข็มหลังปรับเสร็จ (Parker V-650P) บันทึกที่ควบคุมอย่างเหมาะสมต้องเก็บทั้งฟังก์ชันที่เลือกและค่าตั้งสุดท้ายของเครื่องไว้สำหรับการซ่อมบำรุงในอนาคต
บันทึกข้อมูลเหล่านี้ก่อนอนุมัติชิ้นส่วนทดแทน:
| รายการ | เหตุผลที่สำคัญ |
|---|---|
| ผู้ผลิตและรหัสรุ่นเต็ม | ระบุรูปแบบการควบคุมที่ถูกต้อง |
| สัญลักษณ์การทำงาน | ยืนยันทางจำกัดและทางเช็ควาล์ว |
| นิยามลูกศร | แยกเครื่องหมายทิศทางการไหลเต็มอัตรา การไหลควบคุม และทิศทางพอร์ต |
| ข้อมูลการไหลทิศควบคุมและทิศย้อนกลับ | ยืนยันความสามารถของทั้งสองทางไหล |
| วิธีทดสอบและสภาวะอ้างอิง | ทำให้ค่า SCFM, L/min, ANR, Cv และ ISO 6358 เปรียบเทียบกันได้ |
| อัตราส่วนแรงดันวิกฤตหรือแรงดันเปิดเช็ควาล์ว | อธิบายการเปลี่ยนเข้าสู่ภาวะ choked flow หรือพฤติกรรมการเปิดเช็ควาล์วเมื่อมีการเผยแพร่ข้อมูล |
| เกลียวพอร์ตและขนาดท่อ | ป้องกันจุดต่อไม่ตรงและข้อจำกัดที่มองไม่เห็น |
| ช่วงแรงดันและอุณหภูมิ | กำหนดขอบเขตการทำงานที่อนุญาต |
| ข้อกำหนดตัวกลางและคุณภาพลม | ปกป้องซีล บ่าวาล์ว และลิ้นเช็ค |
| ช่วงการปรับและตัวล็อก | รองรับการทดสอบเดินเครื่องที่ทำซ้ำได้ |
| ข้อกำหนดการรั่วหรือการปิดกั้น | ป้องกันการใช้วาล์วควบคุมอัตราการไหลเป็นวาล์วตัดแยก |
| ทิศทางติดตั้งและแรงบิด | ปกป้องตัวเรือนและพอร์ตกระบอกแบบเกลียว |
บันทึกการทดสอบเดินเครื่องควรเพิ่มสภาวะเครื่อง ได้แก่ แรงดันจ่าย แรงดันทั้งสองพอร์ต โหลด ทิศทางติดตั้ง เวลาจังหวะยืดและถอย ผลรอบแรกหลังระบายแรงดันจนหมด ค่าตั้งวาล์วเข็ม ค่าตั้งคุชชัน จังหวะเวลาเซ็นเซอร์ และสภาพการล็อกสุดท้าย
หลังทดสอบเดินเครื่อง ให้ถ่ายภาพสัญลักษณ์และลูกศรที่ติดตั้งไว้ แล้วแนบภาพกับบันทึกเครื่องพร้อมรหัสรุ่น หลายปีต่อมา ฝ่ายซ่อมบำรุงจะตรวจทิศทางควบคุมได้โดยไม่ต้องสร้างวงจรขึ้นใหม่จากแนวเดินท่อเพียงอย่างเดียว
คำถามที่พบบ่อยเกี่ยวกับวาล์ว Check-Choke และวาล์วควบคุมอัตราการไหล
ตัวอย่าง 10-AS ของ SMC ทำงานที่แรงดัน 0.1 ถึง 0.7 MPa ขณะที่ Parker แนะนำวาล์วควบคุมทางเดียว 2 ตัวเพื่อปรับความเร็วของกระบอกแบบทำงานสองทางแต่ละทิศได้อย่างอิสระ (SMC 10-AS; Parker V-650P) คำตอบต่อไปนี้แยกการปรับความเร็วออกจากความปลอดภัย การระบุอุปกรณ์ และพฤติกรรมการเริ่มต้นของเครื่องจริงอย่างชัดเจน
วาล์ว Check-Choke ทั่วไปยึดโหลดแนวตั้งไว้หลังสูญเสียลมได้หรือไม่?
ไม่ได้ วาล์วควบคุมความเร็วทางเดียวทั่วไปทำหน้าที่ควบคุมอัตราการไหล ไม่ใช่ฟังก์ชันยึดโหลดที่มีพิกัด การรั่วผ่านซีล วาล์ว ข้อต่อ หรือท่ออาจทำให้เกิดการเคลื่อนที่หลังสูญเสียลม ให้ใช้การประเมินความเสี่ยงของเครื่องเพื่อเลือกชุด pilot-check ตัวล็อกเชิงกล rod lock เบรก หรือมาตรการสถานะปลอดภัยที่ออกแบบอย่างเหมาะสม
วาล์วตัวเดียวกันกลับทิศสลับระหว่าง Meter-In กับ Meter-Out ได้หรือไม่?
ขึ้นอยู่กับผลิตภัณฑ์ วาล์วอินไลน์ของ Parker ที่อ้างถึงสามารถติดตั้งในความสัมพันธ์แบบใดแบบหนึ่งกับกระบอกได้ รุ่นข้องอแบบติดตั้งตรงมักมีจุดต่อกระบอกคงที่และใช้รหัสสั่งซื้อ meter-in หรือ meter-out แยกกัน ให้ตรวจรุ่นเต็ม สัญลักษณ์ และนิยามลูกศร แทนการสันนิษฐานว่าสามารถกลับตัวเรือนได้
เหตุใดกระบอกแบบ Meter-Out จึงกระชากในรอบแรก?
Meter-out ต้องอาศัยแรงดันในห้องที่กำลังระบายเพื่อสร้างแรงหน่วง หลังระบายแรงดันออกจากระบบจนหมด ห้องนั้นอาจเริ่มต้นใกล้แรงดันบรรยากาศ SMC เตือนว่าแอคชูเอเตอร์อาจเคลื่อนที่อย่างรวดเร็วก่อนที่แรงดันฝั่งไอเสียจะสะสม ให้ทดสอบการเริ่มใหม่ในรอบแรกแยกจากการทำงานปกติในสภาวะที่มีแรงดันแล้ว
เหตุใดการเคลื่อนที่จึงยังกระตุกเมื่อทิศทางวาล์วควบคุมถูกต้อง?
ทิศทางที่ถูกต้องตัดสาเหตุได้เพียงหนึ่งข้อ ให้ตรวจแรงเสียดทานขณะเริ่มเคลื่อนที่ โหลดด้านข้าง แนวศูนย์ไกด์ แรงที่มีอยู่ แรงดันจ่ายไดนามิก back pressure ของไอเสีย ท่อ ความสามารถของวาล์วควบคุมทิศทาง ตัวเก็บเสียงอุดตัน ค่าตั้งคุชชัน มวลเคลื่อนที่ และสภาวะเริ่มต้น บันทึกแรงดันทั้งสองพอร์ตและกราฟตำแหน่งตามเวลาภายใต้โหลดจริง
กระบอกแบบทำงานสองทางทุกตัวจำเป็นต้องใช้วาล์วควบคุมอัตราการไหลทางเดียวสองตัวหรือไม่?
วาล์วควบคุมสองตัวเป็นการจัดวางปกติเมื่อจังหวะยืดและถอยต้องปรับแยกกัน หนึ่งตัวอาจเพียงพอหากมีเพียงหนึ่งจังหวะที่ต้องควบคุมความเร็ว และอีกทิศทางทำงานผ่านความสามารถของวงจรที่มีอยู่ได้ เครื่องยังต้องมีการกระแทก แรง จังหวะเวลา และพฤติกรรมสถานะปลอดภัยที่ยอมรับได้ในทั้งสองทิศทาง
แหล่งข้อมูลและเอกสารอ้างอิงทางเทคนิค
- Festo, วาล์วควบคุมอัตราการไหลทางเดียว, ความแตกต่างด้านการทำงานระหว่างการไหลทิศควบคุมกับทิศย้อนกลับ; เข้าถึงเมื่อ 2026-07-26
- Parker, คำแนะนำวาล์วควบคุมอัตราการไหล V-650P, การจัดวางวาล์วสองตัว ตำแหน่งติดตั้ง นิยามลูกศร และการปรับ; เข้าถึงเมื่อ 2026-07-26
- Parker, วาล์วควบคุมอัตราการไหลและอุปกรณ์เสริมนิวเมติก, โครงสร้างวาล์วควบคุมอัตราการไหลแยกตามทิศทางและข้อมูลผลิตภัณฑ์; เข้าถึงเมื่อ 2026-07-26
- SMC, Speed Controller 10-AS แบบติดตั้งตรง, รหัส meter-out และ meter-in ขีดจำกัด และข้อมูลอัตราการไหลแยกตามทิศทาง; เข้าถึงเมื่อ 2026-07-26
- SMC, Speed Controller ประหยัดลม AS-R/AS-Q, การเปรียบเทียบ meter-in/meter-out และคำเตือนเรื่องการยืดฉับพลัน; เข้าถึงเมื่อ 2026-07-26
- SMC, ระบบป้องกันการยืด SSC, พฤติกรรมป้องกันการยืดเริ่มต้นโดยเฉพาะ; เข้าถึงเมื่อ 2026-07-26
- SMC, Speed Controller ASP พร้อม Pilot Check Valve, ฟังก์ชันยึดและหยุดกลางตำแหน่งที่แยกต่างหาก; เข้าถึงเมื่อ 2026-07-26
- ISO 1219-1 และ ISO 1219-2, สัญลักษณ์กราฟิกระบบส่งกำลังด้วยของไหลและกฎสำหรับแผนผังวงจร
