การเลือกน้ำมันหล่อลื่นระบบนิวเมติกที่เหมาะสม (VG32 กับ VG68)

ซีลกระบอกลมของคุณกำลังล้มเหลวเร็วกว่ากำหนด วาล์วทิศทางของคุณติดขัดในเช้าที่อากาศเย็น แม้ว่าจะตั้งค่าเครื่องหล่อลื่นท่อลมอย่างถูกต้องแล้วก็ตาม แต่ส่วนประกอบปลายทางยังคงทำงานในสภาพแห้ง ในทุกกรณีเหล่านี้ การตรวจสอบจะนำไปสู่คำถามเดียวกันที่ไม่เคยถูกถามอย่างถูกต้องในขั้นตอนการทดสอบระบบ: เกรดความหนืดของน้ำมันหล่อลื่นระบบลมของคุณเหมาะสมกับสภาพการใช้งานจริงหรือไม่? การระบุ VG32 ในที่ที่ควรใช้ VG68 — หรือ VG68 ในที่ที่ควรใช้ VG32 — จะทำให้เกิดความล้มเหลวที่ดูเหมือนเป็นข้อบกพร่องของชิ้นส่วน แต่แท้จริงแล้วเกิดจากการระบุชนิดของน้ำมันหล่อลื่นผิดคู่มือ แนวทางนี้จะให้กรอบการทำงานเพื่อให้คุณเลือกใช้ได้อย่างถูกต้อง 🎯

VG32 เป็นน้ำมันหล่อลื่นระบบนิวแมติกที่เหมาะสมสำหรับระบบนิวแมติกอุตสาหกรรมมาตรฐานส่วนใหญ่ที่ทำงานในอุณหภูมิแวดล้อม 5–40°C โดยให้ความหนืดต่ำที่จำเป็นสำหรับการขนส่งละอองน้ำมันผ่านท่ออากาศได้อย่างมีประสิทธิภาพ และสร้างฟิล์มที่เพียงพอในกระบอกสูบและวาล์วVG68 เป็นตัวเลือกที่ถูกต้องสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูง กระบอกสูบที่มีน้ำหนักมาก การใช้งานที่มีความเร็วต่ำแต่แรงดันสูง และระบบที่ความหนาของฟิล์ม VG32 ไม่เพียงพอที่จะป้องกันการสัมผัสระหว่างโลหะกับโลหะภายใต้แรงกดดันอย่างต่อเนื่อง.

พิจารณาทอมัส เฮเรรา วิศวกรซ่อมบำรุงที่โรงงานบรรจุปูนซีเมนต์ในมอนเตร์เรย์ ประเทศเม็กซิโก ธนาคารกระบอกลมของเขาทำงานในสภาพแวดล้อมที่มีอุณหภูมิ 45–55°C เนื่องจากอยู่ใกล้กับท่อไอเสียของเตาเผา เครื่องหล่อลื่นของเขาถูกเติมด้วย VG32 ซึ่งเป็นข้อกำหนดมาตรฐานจากเอกสารทั่วไปของผู้ผลิตกระบอกลม ภายในสี่เดือนหลังจากการเติมเครื่องหล่อลื่นแต่ละครั้ง เขาพบการสึกหรอของรูภายในที่เร่งขึ้นและก้านลูกสูบมีรอยขีดข่วนทั่วทั้งธนาคารสาเหตุหลัก: ที่อุณหภูมิ 50°C ความหนืดของ VG32 ลดลงต่ำกว่าความหนาของฟิล์มขั้นต่ำที่จำเป็นสำหรับการใช้งานร่วมกับกระบอกสูบและแรงดันการทำงานของเขา การเปลี่ยนไปใช้ VG68 ช่วยขจัดรูปแบบการสึกหรอได้อย่างสมบูรณ์ ช่วงเวลาการซ่อมบำรุงกระบอกสูบของเขาขยายจาก 8 เดือนเป็นมากกว่า 3 ปี 🔧

สารบัญ

• เกรดความหนืดหมายถึงอะไรและส่งผลต่อการหล่อลื่นระบบนิวเมติกอย่างไร?
• อุณหภูมิการทำงานและความดันกำหนดเกรดความหนืดที่ถูกต้องได้อย่างไร?
• ประเภทของชิ้นส่วนระบบลมใดบ้างที่มีข้อกำหนดเกรด VG เฉพาะ?
• คุณจะตรวจสอบข้อกำหนดการหล่อลื่นปัจจุบันของคุณและแก้ไขความไม่สอดคล้องได้อย่างไร?

เกรดความหนืดหมายถึงอะไรและส่งผลต่อการหล่อลื่นระบบนิวเมติกอย่างไร?

เกรดความหนืดไม่ใช่การจำแนกผลิตภัณฑ์ตามอำเภอใจ — แต่เป็นการวัดความต้านทานการไหลของของเหลวอย่างแม่นยำ และเป็นตัวกำหนดว่าสารหล่อลื่นสามารถทำงานสามอย่างพร้อมกันในระบบนิวเมติกได้หรือไม่ การเข้าใจทั้งสามสิ่งนี้คือสิ่งที่ทำให้การตัดสินใจเลือกชัดเจน ⚙️

เกรดความหนืด ISO¹ กำหนด ความหนืดเชิงจลน์² ของน้ำมันหล่อลื่นที่อุณหภูมิ 40°C ในหน่วยเซนติสโตก (cSt) — VG32 มีความหนืดจุดกึ่งกลางที่ 32 cSt ที่อุณหภูมิ 40°C และ VG68 มีความหนืดจุดกึ่งกลางที่ 68 cSt ที่อุณหภูมิ 40°Cในระบบนิวเมติก ความแตกต่างของความหนืดนี้จะเป็นตัวกำหนดความสามารถในการลำเลียงละออง การเกิดฟิล์มภายใต้แรงกด และความเข้ากันได้ของซีล — ซึ่งเป็นสามข้อกำหนดที่ดึงไปในทิศทางตรงข้ามและกำหนดขอบเขตในการเลือกใช้งาน.

ระบบการจำแนกประเภท ISO VG

เกรดความหนืด ISO ถูกกำหนดโดยมาตรฐาน ISO 3448 โดยแต่ละเกรดจะมีช่วงความทนทานต่อความหนืด ±10% รอบค่ากลางของมัน:

เกรด ISO VG	ความหนืดที่ 40°C (เซนติสโตก)	ช่วงความหนืด (cSt)	การใช้งานทั่วไป
วีจี10	10	9.0 – 11.0	เครื่องมือลมน้ำหนักเบาพิเศษ
VG22	22	19.8 – 24.2	เครื่องมือลมน้ำหนักเบา, ความเร็วสูง
VG32	32	28.8 – 35.2	ระบบนิวเมติกมาตรฐาน
VG46	46	41.4 – 50.6	การใช้งานระดับกลาง
VG68	68	61.2 – 74.8	งานหนัก / อุณหภูมิสูง
วีจี100	100	90.0 – 110.0	งานหนักมาก, ความเร็วต่ำ

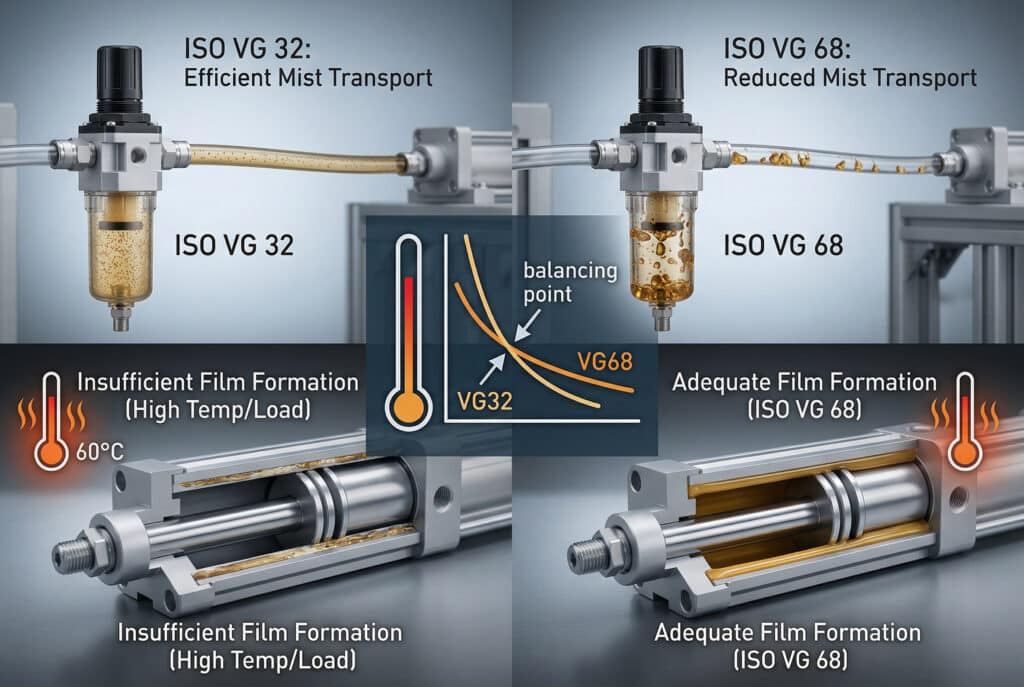

สามข้อกำหนดที่แข่งขันกัน

ข้อกำหนดที่ 1: ความสามารถในการขนส่งหมอก

ในระบบนิวเมติกที่มีเครื่องหล่อลื่นท่อลม (ชนิดน้ำมันหมอก) น้ำมันหล่อลื่นจะต้องถูกทำให้เป็นละอองเป็นหยดเล็กๆ และถูกพัดพาโดยกระแสลมอัดไปยังส่วนประกอบที่อยู่ปลายทาง การทำเช่นนี้ต้องการให้น้ำมันมีน้ำหนักเบาเพียงพอที่จะถูกทำให้เป็นละอองและคงอยู่ในกระแสลมได้เป็นระยะทางจากเครื่องหล่อลื่นไปยังส่วนประกอบที่อยู่ไกลที่สุด.

น้ำมันที่มีความหนืดสูงกว่าจะต้านทานการกระจายตัวเป็นละอองและตกตะกอนออกจากกระแสอากาศได้เร็วกว่า VG68 มีความสามารถในการขนส่งละอองไอน้ำมันต่ำกว่า VG32 อย่างมีนัยสำคัญ — ในท่ออากาศที่ยาว (มากกว่า 3–5 เมตร) ละอองไอน้ำมัน VG68 อาจไม่สามารถไปถึงชิ้นส่วนที่อยู่ไกลได้อย่างเชื่อถือได้.

ข้อกำหนดที่ 2: การก่อตัวของฟิล์มภายใต้แรงกด

ที่ผิวหน้าของกระบอกสูบและสโวล์ววาล์ว น้ำมันหล่อลื่นต้องสามารถก่อตัวเป็นฟิล์มต่อเนื่องที่มีความหนาเพียงพอที่จะป้องกันการสัมผัสระหว่างโลหะกับโลหะ ความหนาของฟิล์มเป็นสัดส่วนกับความหนืด — น้ำมันที่มีความหนืดต่ำจะก่อตัวเป็นฟิล์มที่บางกว่าซึ่งสามารถถูกแทนที่ได้โดยง่ายภายใต้แรงกดสัมผัสสูงหรืออุณหภูมิสูง.

VG32 ที่อุณหภูมิสูง (เกิน 45°C) อาจผลิตความหนาของฟิล์มไม่เพียงพอสำหรับการใช้งานกระบอกสูบที่มีน้ำหนักมากหรือความเร็วต่ำ VG68 สามารถรักษาความหนาของฟิล์มได้เพียงพอที่อุณหภูมิสูงถึง 70°C ในการใช้งานกระบอกสูบในระบบนิวเมติกส่วนใหญ่.

ข้อกำหนดที่ 3: ความเข้ากันได้ของซีล

ซีลนิวเมติก — โดยทั่วไปทำจาก NBR, โพลียูรีเทน หรือ PTFE — มีช่วงความเข้ากันได้กับน้ำมันหล่อลื่นที่กำหนดไว้ น้ำมันแร่ VG32 และ VG68 โดยทั่วไปเข้ากันได้กับวัสดุซีลนิวเมติกมาตรฐาน แต่ความหนืดส่งผลต่อวิธีที่น้ำมันมีปฏิสัมพันธ์กับรูปทรงเรขาคณิตของขอบซีล ความหนืดที่สูงเกินไปอาจทำให้เกิดแรงต้านและแรงติดขัดของซีล ส่วนความหนืดที่ต่ำเกินไปอาจทำให้ขอบซีลเกิดการรั่วซึมในระดับจุลภาคภายใต้ความดันสูง.

ความสัมพันธ์ระหว่างความหนืดกับอุณหภูมิ: ตัวแปรสำคัญ

ความหนืดของน้ำมันไม่คงที่ — มันลดลงอย่างมากเมื่ออุณหภูมิเพิ่มขึ้น ความสัมพันธ์นี้อธิบายโดยสมการวอลเตอร์ แต่เพื่อการใช้งานจริง ดัชนีความหนืด (VI) และจุดอ้างอิงต่อไปนี้เพียงพอ:

$\nu_T = \nu_{40} \times e^{-\beta(T-40)}$

ที่ไหน $\beta$ ≈ 0.028 สำหรับน้ำมันนิวเมติกแร่ทั่วไป (VI ≈ 100).

อุณหภูมิ	VG32 ความหนืด (cSt)	VG68 ความหนืด (เซนติสโตกซ์)
ศูนย์องศาเซลเซียส	ประมาณ 110 cSt	ประมาณ 235 เซนติสโตก
20°C	ประมาณ 52 cSt	ประมาณ 110 cSt
40°C	32 cSt	68 cSt
60°C	ประมาณ 18 เซนติสโตก	ประมาณ 38 cSt
80°C	ประมาณ 11 เซนติสโตก	ประมาณ 23 cSt
100°C	ประมาณ 7 cSt	ประมาณ 14 เซนติสโตก

ที่อุณหภูมิการทำงาน 60°C น้ำมัน VG32 ลดลงเหลือ 18 cSt — ต่ำกว่าเกณฑ์ความหนาของฟิล์มขั้นต่ำสำหรับการใช้งานกระบอกลม/แรงดันมาตรฐานส่วนใหญ่ VG68 ที่อุณหภูมิเดียวกันยังคงอยู่ที่ 38 cSt — อยู่ในช่วงการหล่อลื่นที่เหมาะสม นี่คือกลไกที่แน่นอนที่ทำลายกระบอกลมของ Tomás ใน Monterrey 🔒

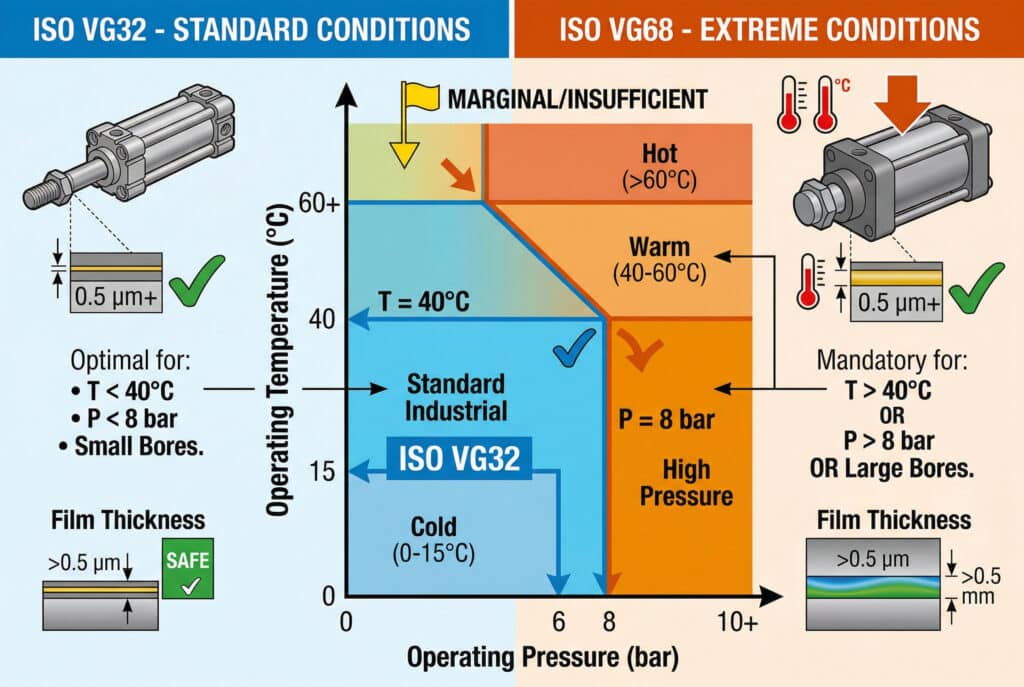

อุณหภูมิการทำงานและความดันกำหนดเกรดความหนืดที่ถูกต้องได้อย่างไร?

อุณหภูมิและความดันเป็นสองตัวแปรหลักที่กำหนดว่าเกรดความหนืดที่กำหนดจะรักษาความหนาของฟิล์มให้เพียงพอในแอปพลิเคชันเฉพาะของคุณหรือไม่ นี่คือกรอบการวัดเชิงปริมาณ 🔍

เลือก VG32 สำหรับอุณหภูมิการทำงานที่ต่ำกว่า 40°C อย่างต่อเนื่องและแรงดันการทำงานต่ำกว่า 8 บาร์ เลือก VG68 เมื่ออุณหภูมิการทำงานเกิน 40°C เป็นประจำ แรงดันการทำงานเกิน 8 บาร์ หรือเมื่อเส้นผ่านศูนย์กลางของกระบอกสูบเกิน 63 มม. ภายใต้โหลดต่อเนื่อง — สภาวะที่ความหนาของฟิล์มของ VG32 ต่ำกว่า 0.5 µm ซึ่งเป็นค่าต่ำสุดที่จำเป็นสำหรับการหล่อลื่นขอบเขตที่เพียงพอ.

การคำนวณความหนาของฟิล์ม

ความหนาของฟิล์มที่ต้องการขั้นต่ำสำหรับการหล่อลื่นกระบอกลมถูกกำหนดโดยความหยาบของผิวของบอร์และแกน:

$h_{min} \geq 3 \times R_a$

ที่ไหน $อาร์_เอ$ คือ ความหยาบผิวเฉลี่ยทางคณิตศาสตร์ของผิวภายในกระบอกสูบ สำหรับกระบอกสูบกระบอกลมมาตรฐาน:

• มาตรฐานการตกแต่ง: $อาร์_เอ$= 0.4 ไมโครเมตร →$h_{min}$ = 1.2 ไมโครเมตร
• คมกริบ $อาร์_เอ$= 0.2 ไมโครเมตร →$h_{min}$ = 0.6 ไมโครเมตร

ความหนาของฟิล์มที่เกิดขึ้นจริงจากสารหล่อลื่นในกระบอกสูบเป็นฟังก์ชันของความหนืด ความเร็ว และแรงกดสัมผัส — ซึ่งอธิบายโดย เส้นโค้งสเตรบเบค³. สำหรับการกำหนดขนาดกระบอกลมในทางปฏิบัติ:

สภาพการใช้งาน	ความหนืดขั้นต่ำที่ต้องการที่อุณหภูมิการทำงาน	VG32 เพียงพอหรือไม่?	VG68 จำเป็นหรือไม่?
อุณหภูมิ < 40°C, ความดัน < 6 บาร์, ขนาดรูเจาะ ≤ 63 มม.	15 cSt	✅ ใช่	ไม่จำเป็น
อุณหภูมิ 40–55°C, ความดัน < 8 บาร์, เส้นผ่านศูนย์กลางรูเจาะ ≤ 80 มม.	22 cSt	⚠️ ขอบเขต	✅ ต้องการเป็นพิเศษ
อุณหภูมิ > 55°C, ความดันใดๆ	30+ cSt	❌ ไม่เพียงพอ	✅ จำเป็น
อุณหภูมิใดๆ, P > 10 บาร์	25 cSt	⚠️ ขอบเขต	✅ ต้องการเป็นพิเศษ
ความเร็วต่ำ (< 50 มม./วินาที), ภาระหนัก	30+ cSt	❌ ไม่เพียงพอ	✅ จำเป็น

คู่มือการเลือกโซนอุณหภูมิ

โซน 1: สภาพแวดล้อมเย็น (0°C ถึง 15°C)

ที่อุณหภูมิต่ำ VG68 จะมีความหนืดสูงเกินไป — ที่ 0°C VG68 จะมีความหนืดประมาณ 235 cSt ซึ่งหนืดเกินกว่าที่จะทำให้ละอองสเปรย์ในเครื่องหล่อลื่นแบบน้ำมันหมอกมาตรฐานสามารถกระจายตัวได้อย่างน่าเชื่อถือ และจะสร้างแรงต้านต่อวาล์วสปูลมากเกินไป ในสภาพแวดล้อมที่เย็น VG32 ไม่เพียงแต่ยอมรับได้เท่านั้น — แต่เป็นสิ่งจำเป็นสำหรับการใช้งานที่ต่ำกว่าศูนย์ (ต่ำกว่า 0°C) อาจจำเป็นต้องใช้ VG22 หรือ VG10.

โซน 2: อุตสาหกรรมมาตรฐาน (15°C ถึง 40°C)

นี่คือช่วงการใช้งานหลักสำหรับ VG32 ที่อุณหภูมิ 20°C VG32 ให้ความหนืดประมาณ 52 cSt — ซึ่งมีความหนาของฟิล์มเพียงพอสำหรับกระบอกสูบและแรงดันมาตรฐาน พร้อมความสามารถในการขนส่งละอองที่ดี ครอบคลุมสภาพแวดล้อมการผลิตที่มีการควบคุมสภาพอากาศส่วนใหญ่ทั่วโลก.

โซน 3: อุตสาหกรรมอบอุ่น (40°C ถึง 60°C)

นี่คือโซนการเปลี่ยนผ่านซึ่งการตัดสินใจเลือกจำเป็นต้องมีการประเมินอย่างรอบคอบ ที่อุณหภูมิ 50°C VG32 ให้ความหนืดประมาณ 25 cSt — เพียงพอสำหรับกระบอกสูบที่มีภาระหนักแต่เพียงพอสำหรับการใช้งานเบา VG68 ให้ความหนืดประมาณ 48 cSt ที่ 50°C — อยู่ในช่วงการหล่อลื่นที่เหมาะสมสำหรับการใช้งานระบบนิวเมติกมาตรฐานทั้งหมดอย่างสบาย. ในโซนนี้ VG68 เป็นข้อกำหนดที่ปลอดภัยกว่าสำหรับการใช้งานใด ๆ ที่มีขนาดรูเจาะเกิน 40 มม. หรือแรงดันการทำงานเกิน 6 บาร์.

โซน 4: อุตสาหกรรมร้อน (อุณหภูมิสูงกว่า 60°C)

VG68 เป็นสิ่งจำเป็น VG32 ที่ 60°C ลดลงเหลือประมาณ 18 cSt ซึ่งไม่เพียงพอสำหรับการสร้างฟิล์มที่เชื่อถือได้ในแอปพลิเคชันกระบอกลมมาตรฐานใดๆ สภาพแวดล้อมของโรงงานปูนซีเมนต์ของ Tomás อยู่ในโซนนี้โดยตรง.

ปัจจัยปรับแรงดัน

ความดันในการทำงานส่งผลต่อความหนืดขั้นต่ำที่ต้องการผ่านผลกระทบต่อความเค้นที่จุดสัมผัสที่รอยต่อซีลลูกสูบ เมื่อความดันสูงกว่า 8 บาร์ ให้ปรับค่าความหนืดที่ต้องการตามความดัน:

$\nu_{ที่ต้องการ,แก้ไขแล้ว} = \nu_{ที่ต้องการ,ฐาน} \times \left(\frac{P_{ทำงาน}}{6}\right)^{0.5}$

สำหรับระบบที่ทำงานที่ความดัน 10 บาร์ ในสภาพแวดล้อมที่อุณหภูมิ 35°C:

$\nu_{ที่ต้องการ,แก้ไขแล้ว} = 15 \times \left(\frac{10}{6}\right)^{0.5} = 15 \times 1.29 = 19.4 \text{ cSt}$

VG32 ที่ 35°C ให้ค่าความหนืดประมาณ 38 cSt — เพียงพอ แต่ที่ 50°C VG32 ให้ค่าความหนืดเพียง 25 cSt เมื่อเทียบกับความต้องการที่ปรับแล้วซึ่งอยู่ที่ 19.4 cSt — มีค่าเผื่อเพียง 29% ซึ่งไม่เพียงพอสำหรับการหล่อลื่นระยะยาวที่เชื่อถือได้VG68 ที่ 50°C ให้ค่าความหนืด 48 cSt — มีค่าความแตกต่าง 147% ⚠️

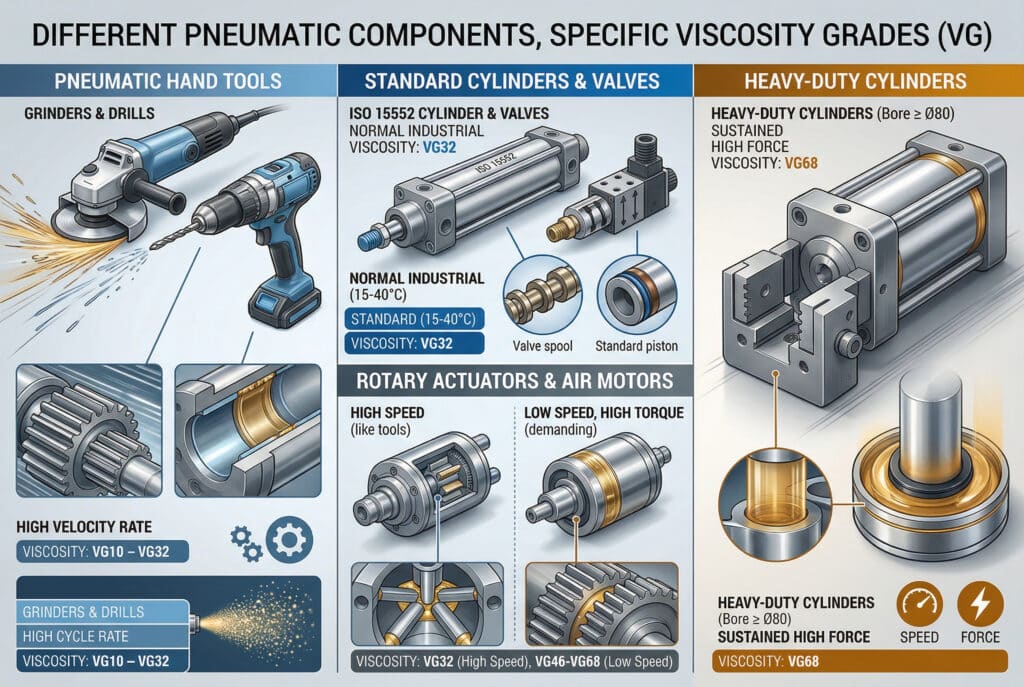

ประเภทของชิ้นส่วนระบบลมใดบ้างที่มีข้อกำหนดเกรด VG เฉพาะ?

ส่วนประกอบระบบนิวเมติกแต่ละชนิดมีความต้องการในการหล่อลื่นที่แตกต่างกัน ขึ้นอยู่กับรูปทรงภายใน ความเครียดจากการสัมผัส และความเร็วในการทำงาน น้ำมันหล่อลื่นเกรด VG เดียวอาจเหมาะสมกับส่วนประกอบชนิดหนึ่งในระบบของคุณ แต่ให้ประสิทธิภาพที่ต่ำสำหรับอีกชนิดหนึ่ง 💪

เครื่องมือลมต้องใช้ VG32 หรือต่ำกว่าสำหรับการขนส่งละอองที่เหมาะสมในอัตราการทำงานสูง กระบอกลมและวาล์วทิศทางมาตรฐานได้รับการหล่อลื่นอย่างถูกต้องด้วย VG32 ในสภาวะอุณหภูมิมาตรฐาน กระบอกลมสำหรับงานหนัก, ตัวกระตุ้นแบบหมุน, และการใช้งานที่ต้องการแรงสูงและความเร็วต่ำต้องใช้ VG68 เพื่อรักษาความหนาของฟิล์มให้เพียงพอภายใต้ความเครียดจากการสัมผัสอย่างต่อเนื่อง.

ข้อกำหนดแบบแยกส่วนประกอบ

🔧 เครื่องมือลมและเครื่องมือกระแทก

เครื่องมือลมทำงานที่อัตราการหมุนเวียนสูงมาก (หลายร้อยถึงหลายพันรอบต่อนาที) โดยมีระยะเวลาการสัมผัสสั้น กลไกการหล่อลื่นเป็นแบบไฮโดรไดนามิก — ความเร็วสูงทำให้เกิดแรงดันฟิล์มเพียงพอจากน้ำมันที่มีความหนืดต่ำ VG32 เป็นมาตรฐาน; VG10 หรือ VG22 ใช้สำหรับเครื่องเจียรและสว่านความเร็วสูงที่การขนส่งละออง VG32 ด้วยความเร็วลมสูงมีผลน้อย.

คำแนะนำ VG: VG10 – VG32

⚙️ กระบอกลมนิวเมติกมาตรฐาน (ISO 15552⁴, ISO 6432)

กระบอกสูบมาตรฐานที่ทำงานในสภาพแวดล้อมอุตสาหกรรมปกติ (15–40°C, 4–8 บาร์) ได้รับการออกแบบโดยใช้การหล่อลื่น VG32 เป็นหลัก รูปทรงของซีล, ความเรียบของรูเจาะ, และช่วงความเร็วของลูกสูบทั้งหมดได้รับการปรับให้เหมาะสมกับคุณสมบัติของฟิล์ม VG32 การใช้ VG68 ในกระบอกสูบมาตรฐานในสภาพแวดล้อมที่เย็นจะทำให้เกิดการติดขัดของซีลและการตอบสนองที่ช้าลง.

คำแนะนำ VG: VG32 (สภาวะมาตรฐาน), VG68 (อุณหภูมิสูงกว่า 40°C หรือความดันสูงกว่า 8 บาร์)

🔄 วาล์วควบคุมทิศทาง (โซลินอยด์และไพล็อต)

โซลินอยด์วาล์วแบบสปูลทำงานที่ความเร็วปานกลางพร้อมแรงเสียดทานต่ำ VG32 ให้การหล่อลื่นที่เพียงพอ และที่สำคัญคือมีความหนืดต่ำเพียงพอที่จะหลีกเลี่ยงการเสียดสีของสปูลซึ่งอาจทำให้เวลาการตอบสนองของวาล์วเสื่อมลง VG68 ในโซลินอยด์วาล์วในสภาพแวดล้อมที่เย็นอาจทำให้เวลาการตอบสนองเพิ่มขึ้น 20–40% และอาจเกิดการติดขัดของวาล์วเป็นครั้งคราว.

คำแนะนำ VG: VG32 (มาตรฐาน), VG46 สูงสุดในสภาพแวดล้อมที่อบอุ่น

🌀 แอคชูเอเตอร์แบบโรตารีและมอเตอร์ลม

แอคชูเอเตอร์แบบโรตารีและมอเตอร์อากาศมีพื้นผิวสัมผัสแบบใบพัดหรือเฟืองที่ทำงานภายใต้แรงกดสัมผัสอย่างต่อเนื่อง ชิ้นส่วนเหล่านี้ได้รับประโยชน์จากการสร้างฟิล์มที่เหนือกว่าของ VG68 โดยเฉพาะอย่างยิ่งในงานที่มีความเร็วต่ำและแรงบิดสูง สำหรับมอเตอร์อากาศความเร็วสูง (มากกว่า 3,000 รอบต่อนาที) ควรใช้ VG32 เนื่องจากเหตุผลด้านการพ่นละออง.

คำแนะนำ VG: VG32 (ความเร็วสูง), VG68 (ความเร็วต่ำ, แรงบิดสูง)

💨 ปั๊มไดอะแฟรมแบบใช้ลม

ปั๊มไดอะแฟรมไม่ต้องการการหล่อลื่นภายในสำหรับกลไกการสูบ แต่ส่วนขับเคลื่อนด้วยระบบนิวเมติก (วาล์วควบคุมทิศทาง, สปูลกระจายอากาศ) ต้องปฏิบัติตามข้อกำหนดมาตรฐานของวาล์วทิศทาง.

คำแนะนำ VG: VG32

🏗️ กระบอกสูบสำหรับงานหนัก (ขนาดเส้นผ่านศูนย์กลาง ≥ 80 มม., แรงสูง)

กระบอกสูบขนาดใหญ่ที่ทำงานภายใต้แรงสูงอย่างต่อเนื่อง — กระบอกสูบแบบนิวเมติกไฮดรอลิก, กระบอกสูบสำหรับเครื่องกด, กระบอกสูบสำหรับยึดจับที่มีเวลาค้างนาน — จะเกิดความเครียดสัมผัสสูงที่บริเวณรอยต่อซีลลูกสูบในช่วงเวลาค้าง ระดับความหนาของฟิล์มของ VG32 นั้นอยู่ในระดับที่เพียงพอภายใต้สภาวะเหล่านี้ VG68 เป็นข้อกำหนดที่ถูกต้อง.

คำแนะนำ VG: VG68

สรุปความต้องการการหล่อลื่นของชิ้นส่วน

ประเภทของส่วนประกอบ	มาตรฐาน Temp VG	VG อุณหภูมิสูง	น้ำยาบุหรี่ไฟฟ้า VG สำหรับอุณหภูมิต่ำ
เครื่องมือลมมือ	VG22 – VG32	VG32	VG10 – VG22
กระบอกมาตรฐาน (≤ Ø63)	VG32	VG68	VG32
กระบอกสูบสำหรับงานหนัก (≥ Ø80)	VG46 – VG68	VG68	VG32 – VG46
วาล์วทิศทาง	VG32	VG46	VG32
โรตารีแอคชูเอเตอร์ (ความเร็วสูง)	VG32	VG46	VG22 – VG32
โรตารีแอคชูเอเตอร์ (ความเร็วต่ำ)	VG46 – VG68	VG68	VG32 – VG46
มอเตอร์อากาศ (> 3,000 รอบต่อนาที)	VG22 – VG32	VG32	VG10 – VG22
เครื่องหล่อลื่น FRL (ทั่วไป)	VG32	VG68	VG32

เรื่องราวจากสนาม

ผมขอแนะนำคุณยูคิ ทานากะ ผู้จัดการฝ่ายบำรุงรักษาที่โรงงานปั๊มชิ้นส่วนยานยนต์ในเมืองนาโกย่า ประเทศญี่ปุ่นโรงงานของเธอใช้ระบบนิวเมติกคู่ขนานสองระบบ — สายการผลิตแบบมาตรฐานที่ทำงานที่อุณหภูมิ 20–30°C ในพื้นที่ควบคุมอุณหภูมิ และสายการผลิตในโรงปั๊มที่ทำงานที่อุณหภูมิ 45–55°C เนื่องจากความร้อนจากเครื่องปั๊มโลหะ ทั้งสองระบบได้รับการติดตั้งและทดสอบการทำงานด้วยน้ำมันหล่อลื่น VG32 ซึ่งเป็นน้ำมันหล่อลื่นแบบสเปคเดียวเพื่อความง่ายในการใช้งาน.

กระบอกสูบในแผนกโรงพิมพ์ของเธอใช้ซีลเร็วกว่ากระบอกสูบในสายการผลิตถึงสามเท่า — ความแตกต่างนี้ถูกอ้างว่าเป็นผลมาจาก “สภาวะที่รุนแรง” เป็นเวลาสองปีโดยไม่มีการตรวจสอบเพิ่มเติม การตรวจสอบการหล่อลื่นพบว่าความบกพร่องของความหนาฟิล์ม VG32 ที่อุณหภูมิการทำงานของโรงพิมพ์เป็นสาเหตุหลัก.

การเปลี่ยนเครื่องหล่อลื่นของโรงงานปั๊มเป็น VG68 ในขณะที่ยังคงใช้ VG32 บนสายการประกอบ ช่วยแก้ปัญหาความแตกต่างในการใช้ซีลภายในสองรอบการซ่อมบำรุงใหญ่. ค่าใช้จ่ายในการเปลี่ยนซีลกระบอกสูบของร้านพิมพ์ของเธอลดลง 68% และเพียงการประหยัดค่าแรงงานบำรุงรักษาประจำปีก็คุ้มค่ากับค่าใช้จ่ายในการตรวจสอบภายในเดือนแรกแล้ว. 🎉

คุณจะตรวจสอบข้อกำหนดการหล่อลื่นปัจจุบันของคุณและแก้ไขความไม่สอดคล้องได้อย่างไร?

การระบุความไม่เหมาะสมของสารหล่อลื่นหลังจากเกิดปัญหาแล้ว — จากรูปแบบการสึกหรอ, การล้มเหลวของซีล, หรือการติดขัดของวาล์ว — มีค่าใช้จ่ายสูง. การตรวจสอบเชิงรุกก่อนที่ความล้มเหลวจะเกิดขึ้นนั้นง่าย และใช้เวลาไม่ถึงหนึ่งวันทำงานสำหรับระบบนิวเมติกส์ทั้งหมด. 📋

ตรวจสอบข้อกำหนดการหล่อลื่นระบบนิวเมติกของคุณโดยทำการแมปทุกเครื่องหล่อลื่นในระบบของคุณกับอุณหภูมิการทำงานที่ตำแหน่งของมัน ขนาดรูและแรงดันการทำงานของส่วนประกอบปลายทาง และระยะทางของท่ออากาศไปยังส่วนประกอบปลายทางที่ไกลที่สุด — จากนั้นใช้เกณฑ์การเลือกความหนืดเพื่อระบุความไม่สอดคล้องกันก่อนที่มันจะก่อให้เกิดความล้มเหลว.

การตรวจสอบการหล่อลื่นสี่ขั้นตอน

ขั้นตอนที่ 1: กำหนดตำแหน่งของเครื่องหล่อลื่นและส่วนประกอบปลายทาง

สร้างตารางง่าย ๆ ที่แสดงรายการเครื่องหล่อลื่นทุกตัวในระบบ, ระดับน้ำมันปัจจุบัน, และส่วนประกอบที่มันให้บริการ:

รหัสประจำตัวเครื่องหล่อลื่น	สถานที่	ระดับชั้นปัจจุบัน	ส่วนประกอบปลายน้ำ	ความยาวของเส้น
LUB-01	โรงงานปั๊มชิ้นส่วน, โซน A	VG32	กระบอกสูบ 4× Ø80, 2× DCV	8 เมตร
LUB-02	การประกอบ, โซน B	VG32	กระบอกสูบ 6× Ø40, 4× DCV	4 เมตร
LUB-03	สายพานลำเลียงกลางแจ้ง	VG32	กระบอกสูบ 3× Ø50, แอคชูเอเตอร์หมุน 2×.	12 เมตร

ขั้นตอนที่ 2: วัดอุณหภูมิการทำงานที่ตำแหน่งของเครื่องหล่อลื่นแต่ละจุด

ใช้เทอร์โมมิเตอร์ที่ผ่านการสอบเทียบหรือปืนวัดอุณหภูมิอินฟราเรดเพื่อวัดอุณหภูมิแวดล้อมที่ตำแหน่งของเครื่องหล่อลื่นแต่ละจุดในช่วงเวลาที่มีการผลิตสูงสุด — ไม่ใช่ตอนเริ่มต้นการทำงาน บันทึกอุณหภูมิสูงสุดที่สังเกตได้ในช่วงเวลาการทำงานเต็มกะ.

ขั้นตอนที่ 3: นำเกณฑ์การเลือกความหนืดมาใช้

สำหรับเครื่องหล่อลื่นแต่ละเครื่อง ให้ใช้เมทริกซ์การเลือกจากหัวข้อที่ 2:

$\text{หาก } T_{max} > 40°C \text{ หรือ } P_{operating} > 8 \text{ บาร์ หรือ } bore \geq 80 \text{ มม.} \rightarrow \text{ระบุ VG68}$

$\text{หาก } T_{max} < 15°C \rightarrow \text{ตรวจสอบการกระจายละออง VG32, พิจารณา VG22}$

$\text{หากความยาวของเส้น} > 5 \text{ เมตร และมีการระบุ VG68} \rightarrow \text{ตรวจสอบการลำเลียงละอองด้วยเครื่องหล่อลื่นแบบไมโคร-ฟอก}$

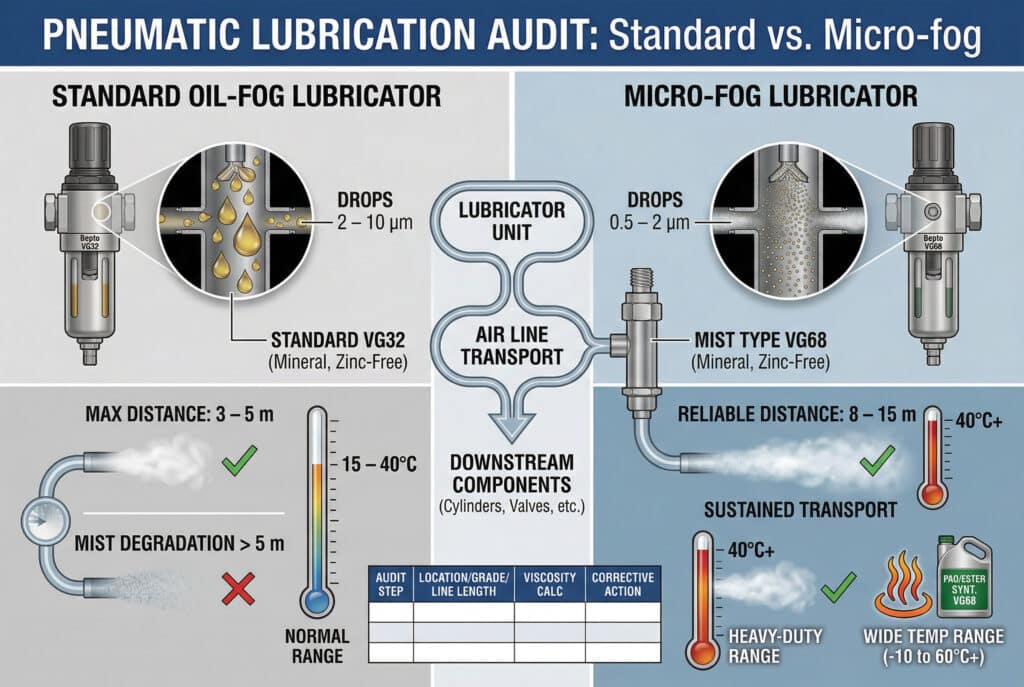

ขั้นตอนที่ 4: ตรวจสอบการขนส่งของเหลวสำหรับข้อกำหนดของ VG68

VG68 มีความสามารถในการลำเลียงหมอกต่ำกว่า VG32 ในเครื่องหล่อลื่นหมอกน้ำมันมาตรฐาน สำหรับท่ออากาศที่ยาวกว่า 3–5 เมตรเมื่อใช้ VG68 ให้ระบุ เครื่องหล่อลื่นแบบหมอกละเอียด⁵ (หรือที่เรียกว่าเครื่องหล่อลื่นแบบหมอก) แทนที่จะเป็นแบบน้ำมันหมอกมาตรฐาน เครื่องหล่อลื่นแบบไมโครฟอกผลิตละอองที่มีขนาดเล็กกว่าซึ่งสามารถลอยอยู่ในกระแสอากาศได้เป็นระยะทางไกลกว่า.

ประเภทของเครื่องหล่อลื่น	ขนาดของหยดน้ำมัน	ระยะทางขนส่งที่เชื่อถือได้สูงสุด	VG32	VG68
น้ำมันหมอกมาตรฐาน	2 – 10 ไมโครเมตร	3 – 5 เมตร	✅	⚠️ ขอบเขต
หมอก / หมอกชนิดละเอียด	0.5 – 2 ไมโครเมตร	8 – 15 เมตร	✅	✅
หมอกละเอียดพร้อมเครื่องทำความร้อน	0.2 – 1 ไมโครเมตร	15 – 25 เมตร	✅	✅

การแก้ไขความไม่สอดคล้องของ VG: ขั้นตอนการเปลี่ยนผ่าน

เมื่อเปลี่ยนจาก VG32 เป็น VG68 (หรือในทางกลับกัน) อย่าเพียงแค่เติมน้ำมันหล่อลื่นใหม่เข้าไปในเครื่องหล่อลื่นโดยตรง — น้ำมันที่เหลือจากเกรดก่อนหน้าจะทำให้เกรดใหม่เจือจางและเกิดการผสมที่มีความหนืดไม่แน่นอน ให้ปฏิบัติตามขั้นตอนการเปลี่ยนผ่านดังนี้:

1. ระบายน้ำมันหล่อลื่นออกจากถ้วยให้หมด — กำจัดน้ำมันตกค้างทั้งหมด
2. ล้างเครื่องหล่อลื่น ด้วยน้ำมันเกรดใหม่ในปริมาณเล็กน้อย — ระบายออกและทิ้ง
3. เติมด้วยเกรดใหม่ ไปยังระดับที่ถูกต้อง
4. หมุนเวียนระบบ ที่ความดันต่ำเป็นเวลา 5 นาที เพื่อกำจัดน้ำมันเก่าระหว่างท่อลม
5. ตรวจสอบอัตราการหยดของเครื่องหล่อลื่น — VG68 ต้องการการตั้งค่าอัตราการหยดที่สูงกว่าเล็กน้อยเมื่อเทียบกับ VG32 เพื่อให้ได้ปริมาณน้ำมันที่เท่ากัน เนื่องจากมีความหนืดสูงกว่า

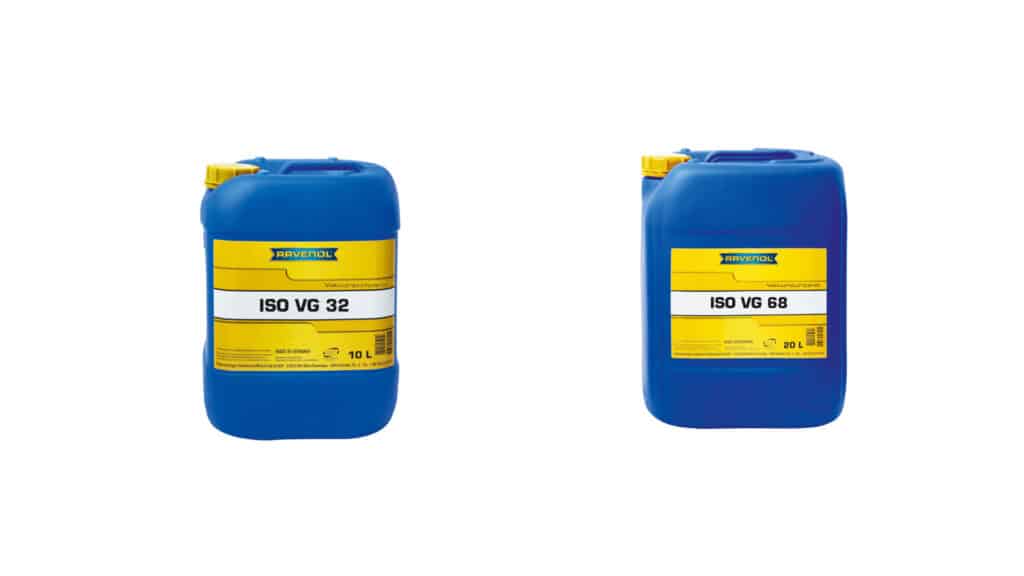

น้ำมันหล่อลื่นลม Bepto: ข้อมูลผลิตภัณฑ์และราคา

สินค้า	เกรด	ปริมาณ	ราคาเทียบเท่า OEM	ราคาเบปโต	ข้อมูลจำเพาะหลัก
เบปโต เพเนเมติก ออยล์ VG32	ISO VG32	1 ลิตร	$18 – $32	$11 – $20	แร่ธาตุ, VI ≥ 100, ป้องกันหมอก
เบปโต เพเนเมติก ออยล์ VG32	ISO VG32	5 ลิตร	$72 – $128	$44 – $78	แร่ธาตุ, VI ≥ 100, ป้องกันหมอก
เบปโต ปิเนเมติก ออยล์ VG68	ISO VG68	1 ลิตร	$22 – $38	$13 – $23	แร่ธาตุ, VI ≥ 105, ป้องกันการสึกหรอ
เบปโต ปิเนเมติก ออยล์ VG68	ISO VG68	5 ลิตร	$88 – $152	$54 – $93	แร่ธาตุ, VI ≥ 105, ป้องกันการสึกหรอ
เบปโต เพเนเมติก ออยล์ VG46	ISO VG46	1 ลิตร	$20 – $35	$12 – $21	แร่ธาตุ, VI ≥ 100, ระดับกลาง
เบปโต ซินเธติก VG32	ISO VG32	1 ลิตร	$35 – $65	$21 – $40	สังเคราะห์, VI ≥ 140, ช่วงอุณหภูมิกว้าง
เบปโต ซินเธติก วีจี68	ISO VG68	1 ลิตร	$42 – $78	$26 – $48	สังเคราะห์, VI ≥ 145, ช่วงอุณหภูมิกว้าง

น้ำมันหล่อลื่นระบบนิวแมติก Bepto ทุกชนิดถูกพัฒนาสูตรโดยไม่ใช้สารเติมสังกะสี (ปราศจากสังกะสี) เพื่อให้มั่นใจว่าเข้ากันได้กับวัสดุซีลนิวแมติกมาตรฐานทุกประเภท รวมถึง NBR, โพลียูรีเทน, EPDM และ PTFE ข้อมูลความปลอดภัยของวัสดุ (MSDS) และข้อมูลทางเทคนิค (TDS) จะถูกจัดส่งพร้อมทุกคำสั่งซื้อ ✅

เมื่อใดควรระบุน้ำมันลมสังเคราะห์แทนน้ำมันแร่

น้ำมันลมสังเคราะห์ (โดยทั่วไปคือ PAO หรือที่มีฐานเอสเตอร์) มีข้อได้เปรียบสองประการเหนือกว่าน้ำมันแร่ ซึ่งทำให้คุ้มค่ากับราคาที่สูงกว่าในบางการใช้งานเฉพาะ:

ดัชนีความหนืดสูงกว่า (VI ≥ 140 เทียบกับ ≥ 100 สำหรับน้ำมันแร่):
น้ำมันสังเคราะห์สามารถรักษาความหนืดที่คงที่มากขึ้นในช่วงอุณหภูมิที่กว้างขึ้น — ซึ่งมีความสำคัญอย่างยิ่งสำหรับระบบที่เผชิญกับการเปลี่ยนแปลงของอุณหภูมิอย่างใหญ่หลวงระหว่างเริ่มต้น (เย็น) และอุณหภูมิการทำงาน (ร้อน) หรือสำหรับระบบกลางแจ้งที่มีการเปลี่ยนแปลงของอุณหภูมิตามฤดูกาล.

ระยะการเปลี่ยนน้ำมันเครื่องที่ยาวนานขึ้น:
น้ำมันสังเคราะห์ต้านทานการเกิดออกซิเดชันและการเสื่อมสภาพจากความร้อนได้ดีกว่าน้ำมันแร่มาก ทำให้สามารถยืดระยะเวลาการเติมน้ำมันหล่อลื่นได้ถึง 2–3 เท่าในสภาพแวดล้อมที่มีอุณหภูมิสูง สำหรับระบบที่อยู่ในตำแหน่งที่เข้าถึงยาก การยืดระยะเวลาการบำรุงรักษาเพียงอย่างเดียวก็คุ้มค่ากับต้นทุนที่สูงกว่าแล้ว.

ระบุว่าเป็นสังเคราะห์เมื่อ:

• ช่วงอุณหภูมิการทำงานเกิน 40°C (เช่น -10°C ถึง +60°C)
• อุณหภูมิการทำงานเกิน 60°C อย่างต่อเนื่อง
• การเข้าถึงเครื่องหล่อลื่นเพื่อเติมน้ำมันทำได้ยากหรือมีค่าใช้จ่ายสูง
• ระบบไม่สามารถหยุดทำงานเพื่อการบำรุงรักษาการหล่อลื่นได้

บทสรุป

VG32 และ VG68 ไม่ใช่ค่าเริ่มต้นที่สามารถใช้แทนกันได้ — ทั้งสองเป็นข้อกำหนดความแม่นยำที่ต้องเลือกให้เหมาะสมกับอุณหภูมิการทำงาน ความดัน ขนาดรูเจาะ และความยาวของท่อลมของคุณตรวจสอบระบบของคุณตามเกณฑ์เหล่านี้ ระบุความไม่สอดคล้องใด ๆ ก่อนที่จะเกิดความล้มเหลว เปลี่ยนไปใช้เกรดที่ถูกต้องโดยใช้ขั้นตอนการล้างที่เหมาะสม และจัดหาผ่าน Bepto เพื่อให้ได้น้ำมันหล่อลื่นระบบนิวเมติกที่มีคุณสมบัติตรงตามข้อกำหนดและเข้ากันได้กับซีลสำหรับสถานที่ของคุณในราคาที่ทำให้การเลือกใช้ตามข้อกำหนดที่ถูกต้องเป็นทางเลือกที่ชัดเจน 🏆

คำถามที่พบบ่อยเกี่ยวกับการเลือกระหว่างน้ำมันหล่อลื่นระบบนิวแมติก VG32 และ VG68

1. ระบบการจำแนกประเภทมาตรฐานสำหรับน้ำมันหล่อลื่นเหลวในอุตสาหกรรม. ↩

2. การวัดความต้านทานภายในของของไหลต่อการไหลภายใต้แรงโน้มถ่วง. ↩

3. ความสัมพันธ์ระหว่างสัมประสิทธิ์แรงเสียดทาน ความหนืด และน้ำหนักบรรทุกบนพื้นผิวรองรับแรง. ↩

4. มาตรฐานสากลสำหรับกระบอกสูบโปรไฟล์นิวเมติกพร้อมอุปกรณ์ยึดแบบถอดได้. ↩

5. อุปกรณ์หล่อลื่นเฉพาะทางที่ออกแบบมาเพื่อลำเลียงละอองน้ำมันละเอียดในระยะทางไกล. ↩
