การเชื่อมโยงการนับรอบกับการสึกหรอของขอบซีล

ทีมบำรุงรักษาของคุณเพิ่งเปลี่ยนซีลกระบอกที่ล้มเหลวหลังจากใช้งานเพียง 500,000 รอบ—แต่ผู้ผลิตอ้างว่าอายุการใช้งานคือ 2 ล้านรอบ ในขณะเดียวกัน กระบอกสูบทรงกระบอกที่เหมือนกันบนสายการผลิตอื่นยังคงทำงานได้อย่างแข็งแกร่งหลังจากผ่าน 3 ล้านรอบการทำงาน ความไม่สม่ำเสมอที่น่าหงุดหงิดนี้ทำให้การวางแผนการบำรุงรักษาแทบจะเป็นไปไม่ได้ ส่งผลให้ต้องเปลี่ยนอะไหล่ก่อนกำหนดซึ่งสิ้นเปลืองงบประมาณ หรือเกิดการเสียหายโดยไม่คาดคิดจนต้องหยุดการผลิต การเข้าใจความสัมพันธ์ระหว่างจำนวนรอบการทำงานกับการสึกหรอของซีลไม่ได้เป็นเพียงเรื่องของการทำนายความล้มเหลวเท่านั้น แต่ยังเกี่ยวกับการปรับกลยุทธ์การบำรุงรักษาทั้งหมดของคุณให้เหมาะสมที่สุดอีกด้วย.

อัตราการสึกหรอของริมฝีปากซีลมีความสัมพันธ์โดยตรงกับจำนวนรอบการทำงาน แต่ความสัมพันธ์นี้ขึ้นอยู่กับสภาพการทำงานอย่างมาก ซึ่งรวมถึงแรงดัน ความเร็ว อุณหภูมิ คุณภาพของสารหล่อลื่น และระดับการปนเปื้อนภายใต้สภาวะที่เหมาะสม ซีลโพลียูรีเทนมักจะสึกหรอ 0.5-2 ไมครอนต่อ 100,000 รอบ ในขณะที่ซีลไนไตรล์สึกหรอ 2-5 ไมครอนต่อ 100,000 รอบ อย่างไรก็ตาม สภาวะที่ไม่พึงประสงค์สามารถเพิ่มอัตราการสึกหรอได้ถึง 10-50 เท่า ทำให้ปัจจัยในการปฏิบัติงานมีความสำคัญมากกว่าจำนวนรอบเพียงอย่างเดียว การบำรุงรักษาเชิงพยากรณ์จำเป็นต้องติดตามทั้งรอบการใช้งานและสภาวะต่างๆ เพื่อคาดการณ์อายุการใช้งานของซีลได้อย่างแม่นยำ.

เมื่อเดือนที่แล้ว ฉันได้ทำงานร่วมกับเจนนิเฟอร์ วิศวกรด้านความน่าเชื่อถือที่โรงงานบรรจุภัณฑ์อาหารในรัฐวิสคอนซิน เธอกำลังประสบปัญหาเรื่องอายุการใช้งานของซีลที่ไม่สม่ำเสมออย่างมากในกระบอกลมนิวแมติกกว่า 200 ตัว—บางตัวล้มเหลวที่ 300,000 รอบ ในขณะที่บางตัวใช้งานได้เกิน 5 ล้านรอบความไม่แน่นอนนี้ทำให้ทีมของเธอต้องเลือกระหว่างการเปลี่ยนซีลเร็วเกินไป (สิ้นเปลือง 1,000,000 บาทต่อปี) หรือเผชิญกับความล้มเหลวที่ไม่คาดคิด (สูญเสีย 3,000,000 บาทในค่าซ่อมฉุกเฉินและเวลาหยุดทำงาน) ด้วยการสร้างความสัมพันธ์ระหว่างจำนวนรอบการใช้งานและอัตราการสึกหรอในสภาวะเฉพาะของเธอ เราได้พัฒนาแบบจำลองการทำนายที่ช่วยลดทั้งการเปลี่ยนก่อนกำหนดและความล้มเหลวที่ไม่คาดคิดลงได้มากกว่า 700,000 บาท.

สารบัญ

• ปัจจัยใดบ้างที่กำหนดอัตราการสึกหรอของริมฝีปากซีลในกระบอกสูบลม?
• คุณวัดและติดตามความคืบหน้าของการสึกหรอของซีลอย่างไร?
• ความสัมพันธ์ทางคณิตศาสตร์ระหว่างรอบการใช้งานกับการสึกหรอคืออะไร?
• คุณสามารถใช้ความสัมพันธ์ระหว่างชุดปั่นจักรยานกับการบำรุงรักษาเชิงพยากรณ์ได้อย่างไร?

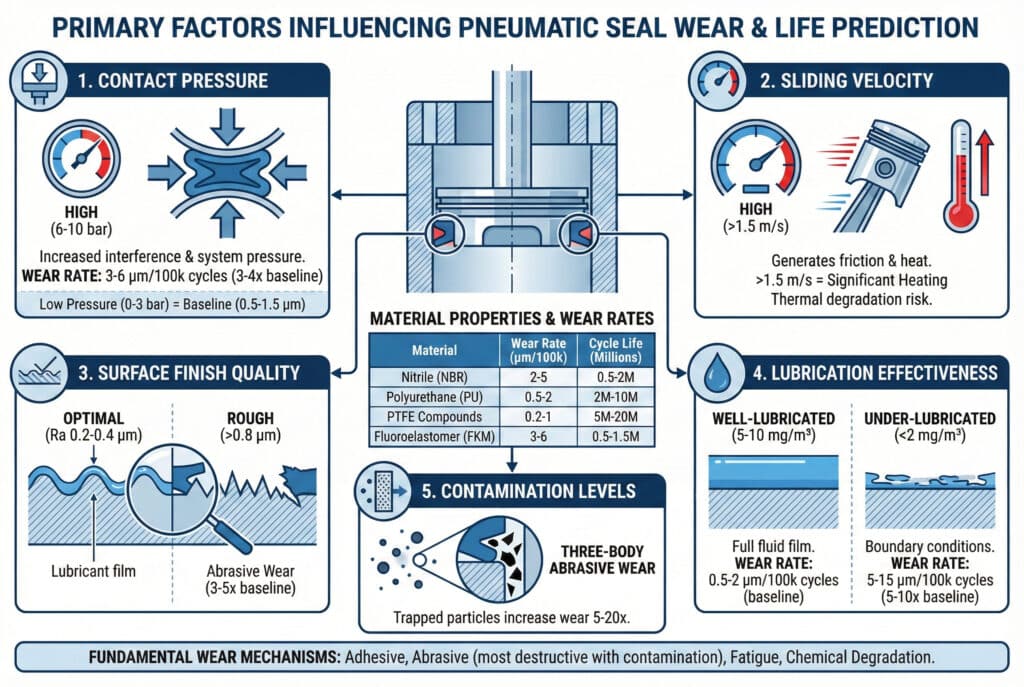

ปัจจัยใดบ้างที่กำหนดอัตราการสึกหรอของริมฝีปากซีลในกระบอกสูบลม?

การเข้าใจกลไกการสึกหรอเป็นสิ่งจำเป็นสำหรับการทำนายอายุการใช้งานอย่างถูกต้อง.

อัตราการสึกหรอของริมฝีปากซีลถูกควบคุมโดยปัจจัยหลักห้าประการ: แรงกดสัมผัสระหว่างซีลและรู (ได้รับอิทธิพลจากการรัดแน่นและความดันของระบบ), ความเร็วในการเลื่อน (ความเร็วสูงขึ้นจะสร้างความเสียดทานและความร้อนมากขึ้น), คุณภาพของพื้นผิว (พื้นผิวที่หยาบจะเร่งการสึกหรอแบบขัดถู), ประสิทธิภาพของการหล่อลื่น (การหล่อลื่นที่เหมาะสมจะลดการสึกหรอได้ 80-95%), และระดับการปนเปื้อน (อนุภาคจะทำให้เกิดการสึกหรอ) การสึกหรอแบบสามวัตถุ¹ ซึ่งเพิ่มอัตราการสึกหรอ 5-20 เท่า) คุณสมบัติของวัสดุรวมถึงความแข็ง, โมดูลัสยืดหยุ่น, และความต้านทานการสึกกร่อนก็มีผลกระทบอย่างมีนัยสำคัญต่ออัตราการสึกหรอ โดยทั่วไปแล้วโพลียูรีเทนจะมีอายุการใช้งานยาวนานกว่าไนไตรล์ 2-4 เท่าภายใต้สภาวะที่เหมือนกัน.

กลไกการสึกหรอพื้นฐาน

การสึกหรอของซีลเกิดขึ้นผ่านกลไกที่แตกต่างกันหลายประการ:

การสึกกร่อนจากกาว:

• พันธะโมเลกุลระหว่างซีลและพื้นผิวกระบอกสูบ
• การถ่ายโอนวัสดุจากซีลไปยังพื้นผิวโลหะ
• โดดเด่นที่ความเร็วต่ำและแรงกดสัมผัสสูง
• ลดลงอย่างมากด้วยการหล่อลื่นที่เหมาะสม

การสึกหรอจากการขัดถู:

• อนุภาคแข็งที่ติดอยู่ระหว่างซีลและรูเจาะ
• ทำให้เกิดรอยขีดข่วนและวัสดุหลุดออก
• สองมิติ (อนุภาคฝังอยู่ในผิว) หรือ สามมิติ (อนุภาคหลวม)
• กลไกการสึกหรอที่ทำลายมากที่สุดในระบบที่มีสิ่งปนเปื้อน

การสึกหรอจากความเหนื่อยล้า:

• ความเค้นแบบเป็นวัฏจักรทำให้เกิดรอยแตกขนาดเล็กในระดับจุลภาค
• รอยแตกขยายตัวและชิ้นส่วนวัสดุหลุดออก
• เร่งความเร็วที่จำนวนรอบสูงและอุณหภูมิสูง
• มีความสำคัญมากกว่าในซีลแบบไดนามิกเมื่อเทียบกับซีลแบบสถิต

การเสื่อมสภาพทางเคมี:

• ความไม่เข้ากันของของเหลวทำให้ซีลบวมหรือแข็งตัว
• อุณหภูมิเร่งการสลายตัวทางเคมี
• เปลี่ยนแปลงคุณสมบัติของวัสดุ ทำให้ซีลสึกหรอง่ายขึ้น
• สามารถลดอายุการใช้งานของซีลได้ 50-90% ในกรณีที่รุนแรง

คุณสมบัติของวัสดุและความต้านทานการสึกหรอ

วัสดุซีลที่แตกต่างกันแสดงลักษณะการสึกหรอต่างกันอย่างมาก:

วัสดุซีล	อัตราการสึกหรอตามปกติ	อายุการใช้งานของวงจร	แอปพลิเคชันที่ดีที่สุด
ไนไตรล์ (NBR) 70-80 ชายฝั่ง เอ2	2-5 ไมโครเมตร/100,000 รอบ	500,000-2,000,000 รอบ	การใช้งานทั่วไป, ราคาประหยัด
โพลียูรีเทน (PU) 85-95 ชอร์ เอ	0.5-2 ไมโครเมตร/100,000 รอบ	2 ล้านถึง 10 ล้านรอบ	ทนต่อการใช้งานสูงและทนต่อการขัดสี
สารประกอบ PTFE	0.2-1 ไมโครเมตร/100,000 รอบ	5 ล้านถึง 20 ล้านรอบ	ความเร็วสูง, การหล่อลื่นน้อย
ฟลูออโรอีลาสโตเมอร์ (FKM)	3-6 ไมโครเมตร/100,000 รอบ	500,000-1,500,000 รอบ	ทนต่อสารเคมี, อุณหภูมิสูง

ผลกระทบของความดันต่ออัตราการสึกหรอ

ความดันของระบบมีอิทธิพลโดยตรงต่อความเค้นที่สัมผัสและการสึกหรอ:

ความดันต่ำ (0-3 บาร์):

• การเสียรูปของซีลน้อยที่สุด
• แรงกดสัมผัสเบา
• อัตราการสึกหรอ: 0.5-1.5 ไมโครเมตร/100,000 รอบ (ค่าพื้นฐาน)

แรงดันปานกลาง (3-6 บาร์):

• การเสียรูปของซีลในระดับปานกลาง
• แรงกดสัมผัสเพิ่มขึ้น
• อัตราการสึกหรอ: 1.5-3 ไมโครเมตร/100,000 รอบ (1.5-2 เท่าของค่าพื้นฐาน)

ความดันสูง (6-10 บาร์):

• การบิดเบี้ยวของซีลอย่างมีนัยสำคัญ
• แรงกดสัมผัสสูง
• อัตราการสึกหรอ: 3-6 ไมโครเมตร/100,000 รอบ (3-4 เท่าของค่าพื้นฐาน)

ผมได้ทำงานร่วมกับคาร์ลอส ผู้จัดการฝ่ายบำรุงรักษาที่โรงงานผลิตชิ้นส่วนรถยนต์ในเม็กซิโก ซึ่งกระบอกสูบของโรงงานทำงานที่ความดัน 8 บาร์ แทนที่จะเป็น 6 บาร์ตามที่ออกแบบไว้ การเพิ่มขึ้นของความดัน 33% นี้ทำให้อัตราการสึกหรอของซีลเพิ่มขึ้น 2.5 เท่า ส่งผลให้อายุการใช้งานของซีลลดลงจาก 2 ล้านรอบเหลือเพียง 800,000 รอบ การลดความดันการทำงานให้อยู่ในข้อกำหนดตามการออกแบบเพียงอย่างเดียวก็ทำให้อายุการใช้งานของซีลเพิ่มขึ้นเป็นสามเท่า.

ความเร็วและแรงเสียดทานความร้อน

ความเร็วในการเลื่อนส่งผลต่อทั้งแรงเสียดทานและอุณหภูมิ:

ผลกระทบของความเร็ว:

• ต่ำกว่า 0.5 ม./วินาที: การเกิดความร้อนจากแรงเสียดทานน้อยมาก การสึกหรอเกิดจากแรงยึดเกาะเป็นหลัก
• 0.5-1.5 ม./วินาที: การให้ความร้อนปานกลาง, กลไกการสึกหรอสมดุล
• 1.5-3.0 เมตรต่อวินาที: มีการให้ความร้อนอย่างมีนัยสำคัญ ผลกระทบจากความร้อนเริ่มมีความสำคัญ
• เหนือ 3.0 เมตรต่อวินาที: ความร้อนสูงมาก, อาจเกิดการเสื่อมสภาพจากความร้อน

ผลกระทบของอุณหภูมิ:

• ทุก ๆ การเพิ่มขึ้น 10°C เหนือ 40°C จะลดอายุการใช้งานของซีลลงประมาณ 15-25%
• ความร้อนจากการเสียดสีสามารถเพิ่มอุณหภูมิของซีลได้ 20-50°C เหนืออุณหภูมิแวดล้อม
• การทำงานด้วยความเร็วสูงต้องการการหล่อลื่นที่มากขึ้นหรือวัสดุที่ทนความร้อน

ความสำคัญของการตกแต่งผิว

พื้นผิวการขัดของรูเจาะกระบอกสูบมีผลกระทบอย่างมากต่อการสึกหรอ:

การตกแต่งที่ดีที่สุด (Ra³ 0.2-0.4 μm / 8-16 μin):

• เรียบเนียนเพียงพอเพื่อลดการเสียดสี
• หยาบพอที่จะคงฟิล์มสารหล่อลื่น
• อัตราการสึกหรอต้นฐาน

เรียบเกินไป (Ra <0.2 μm / <8 μin):

• การกักเก็บสารหล่อลื่นไม่เพียงพอ
• การสึกหรอของกาวที่เพิ่มขึ้น
• อัตราการสึกหรอ 1.5-2 เท่าของค่าพื้นฐาน

หยาบเกินไป (Ra >0.8 μm / >32 μin):

• การสึกหรอจากการขัดถูมากเกินไป
• ความเสียหายที่ริมฝีปากจากการปิดผนึกอย่างรวดเร็ว
• อัตราการสึกหรอ 3-5 เท่าของค่าพื้นฐาน

ปัจจัยคุณภาพการหล่อลื่น

การหล่อลื่นอย่างเหมาะสมเป็นปัจจัยที่สำคัญที่สุดเพียงอย่างเดียว:

หล่อลื่นอย่างดี (หมอกน้ำมัน 5-10 มก./ลบ.ม.)

• ฟิล์มของเหลวเต็มระหว่างซีลและรูเจาะ
• อัตราการสึกหรอ: 0.5-2 ไมโครเมตร/100,000 รอบ (ค่าพื้นฐาน)
• สัมประสิทธิ์ความเสียดทาน: 0.05-0.15

การหล่อลื่นไม่เพียงพอ (<2 มก./ลบ.ม.):

• เงื่อนไขการหล่อลื่นบริเวณขอบเขต
• อัตราการสึกหรอ: 5-15 ไมโครเมตร/100,000 รอบ (5-10 เท่าของค่าพื้นฐาน)
• สัมประสิทธิ์ความเสียดทาน: 0.2-0.4

การหล่อลื่นเกิน (>20 มก./ลบ.ม.):

• การบวมและการอ่อนตัวของซีล
• การดึงดูดการปนเปื้อน
• อัตราการสึกหรอ: 2-4 ไมโครเมตร/100,000 รอบ (2-3 เท่าของค่าพื้นฐาน)

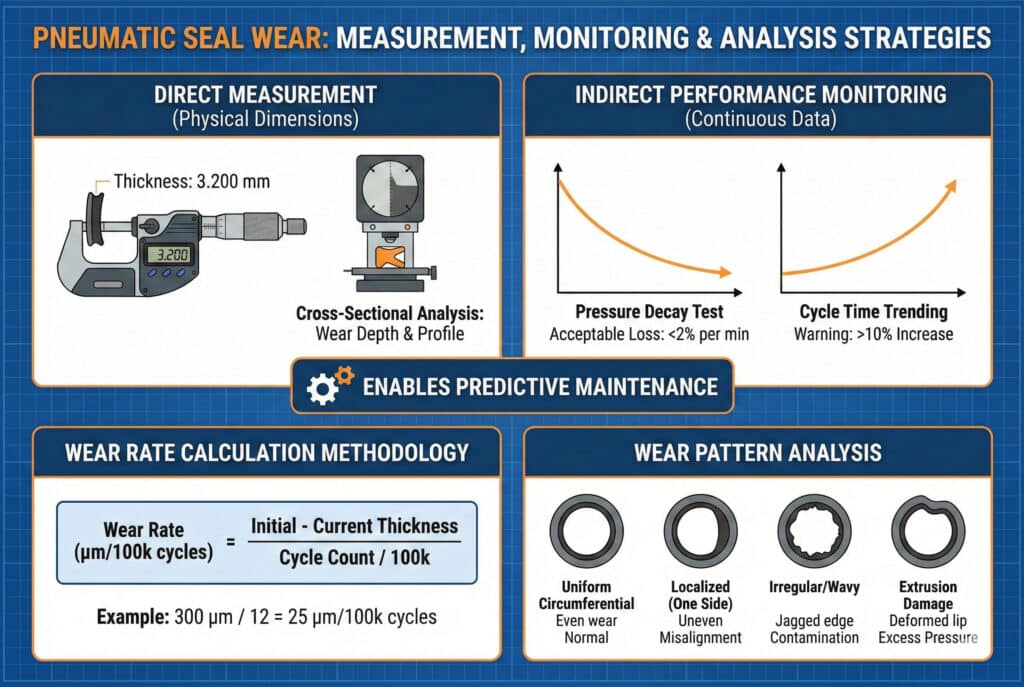

คุณวัดและติดตามความคืบหน้าของการสึกหรอของซีลอย่างไร?

การวัดที่แม่นยำช่วยให้สามารถวางแผนการบำรุงรักษาเชิงคาดการณ์ได้.

การวัดการสึกหรอของซีลใช้ทั้งวิธีการโดยตรง (การวัดขนาดของซีลที่ถอดออกโดยใช้ไมโครมิเตอร์หรือเครื่องเปรียบเทียบแบบออปติคอล) และวิธีการทางอ้อม (การตรวจสอบประสิทธิภาพรวมถึงการทดสอบการลดลงของความดัน การวิเคราะห์แนวโน้มเวลาการทำงาน และการตรวจจับการรั่วไหล)การวัดโดยตรงให้ข้อมูลการสึกหรอที่แม่นยำ แต่ต้องมีการถอดประกอบ ในขณะที่วิธีการทางอ้อมช่วยให้สามารถตรวจสอบอย่างต่อเนื่องโดยไม่หยุดชะงัก การกำหนดค่าพื้นฐานและการติดตามแนวโน้มการเสื่อมสภาพช่วยให้สามารถคาดการณ์อายุการใช้งานที่เหลืออยู่ได้ โดยทั่วไปจะเปลี่ยนซีลเมื่อความหนาของวัสดุสึกหรอไปถึง 60-70% เพื่อป้องกันการล้มเหลวอย่างฉับพลัน.

เทคนิคการวัดโดยตรง

การวัดขนาดทางกายภาพของซีลให้ข้อมูลการสึกหรอที่ชัดเจน:

การวัดความหนาของริมฝีปากซีล:

1. ถอดซีลออกอย่างระมัดระวังเพื่อหลีกเลี่ยงความเสียหาย
2. ทำความสะอาดอย่างทั่วถึงเพื่อกำจัดสิ่งปนเปื้อน
3. วัดความหนาของริมฝีปากที่จุดต่างๆ โดยใช้ไมโครมิเตอร์ดิจิตอล (ความแม่นยำ ±0.001 มม.)
4. เปรียบเทียบกับข้อกำหนดของซีลใหม่
5. คำนวณความลึกของการสึกหรอและเปอร์เซ็นต์

การวิเคราะห์แบบตัดขวาง:

• ตัดตัวอย่างตราประทับที่ตำแหน่งที่มีการสึกหรอ
• ใช้กล้องจุลทรรศน์แบบใช้แสงหรือโปรเจคเตอร์โปรไฟล์
• วัดความหนาของวัสดุที่เหลืออยู่
• บันทึกแบบแผนการสึกหรอและสภาพผิวของเอกสาร
• ถ่ายภาพเพื่อการวิเคราะห์แนวโน้ม

การวัดเส้นผ่านศูนย์กลางของซีล:

• วัดขนาดซีลด้านนอกที่ตำแหน่งต่างๆ
• เปรียบเทียบกับข้อมูลจำเพาะต้นฉบับ
• ระบุรูปแบบการสวมใส่ที่ไม่สม่ำเสมอ
• สัมพันธ์กับสภาพของรูเจาะ

การติดตามผลการดำเนินงานทางอ้อม

วิธีการที่ไม่รุกรานติดตามสภาพของแมวน้ำในระหว่างการปฏิบัติการ:

การทดสอบการลดลงของความดัน:

• อัดแรงดันในถังและแยกออกจากแหล่งจ่าย
• วัดการสูญเสียความดันในช่วงเวลาที่กำหนด (โดยทั่วไปคือ 60 วินาที)
• ยอมรับได้: <2% ความดันสูญเสียต่อนาที
• คำเตือน: การสูญเสียความดัน 2-5% ต่อนาที
• วิกฤต: ความดันลดลง >5% ต่อนาที

แนวโน้มของเวลาในการรอบ:

• ตรวจสอบและบันทึกเวลาการทำงานของกระบอกสูบ
• การเพิ่มขึ้นอย่างค่อยเป็นค่อยไปบ่งชี้ถึงการรั่วไหลภายใน
• การเพิ่มขึ้น 10-15% บ่งชี้ถึงการสึกหรอของซีลอย่างมีนัยสำคัญ
• ระบบอัตโนมัติสามารถติดตามสิ่งนี้ได้อย่างต่อเนื่อง

โรงงานบรรจุภัณฑ์อาหารของเจนนิเฟอร์ได้นำระบบการตรวจสอบเวลาการทำงานแบบอัตโนมัติมาใช้กับทุกกระบอก ระบบจะแจ้งเตือนเมื่อพบกระบอกใดที่มีเวลาการทำงานเพิ่มขึ้นเกิน 8% ซึ่งจะกระตุ้นให้มีการตรวจสอบ การแจ้งเตือนล่วงหน้านี้ช่วยป้องกันการเกิดความล้มเหลวในการปิดผนึกที่ไม่คาดคิดได้ถึง 85%.

วิธีการคำนวณอัตราการสึกหรอ

กำหนดอัตราการสึกหรอจากข้อมูลการวัด:

สูตร:
$Wear_{rate} = \frac{t_{เริ่มต้น} – t_{ปัจจุบัน}}{N / 100{,}000}$

ตัวอย่างการคำนวณ:

• ความหนาของริมฝีปากซีลเริ่มต้น: 3.5 มม.
• ความหนาปัจจุบันหลังจาก 1,200,000 รอบ: 3.2 มม.
• การสึกหรอ: 0.3 มม. = 300 ไมโครเมตร
• อัตราการสึกหรอ: 300 μm / (1,200,000 / 100,000) = 25 μm/100k รอบ

อัตราการสึกหรอสูงนี้บ่งชี้ถึงสภาพการทำงานที่รุนแรงซึ่งจำเป็นต้องได้รับการตรวจสอบ.

การกำหนดอัตราการสึกหรอต้นฐาน

สร้างเกณฑ์มาตรฐานการสึกหรอตามการใช้งานเฉพาะแอปพลิเคชัน:

ช่วงการวัด	ขนาดตัวอย่าง	วัตถุประสงค์
เริ่มต้น (100,000 รอบ)	3-5 สูบ	กำหนดอัตราการสึกหรอในระยะแรก, ตรวจจับปัญหาการปรับตัว
ช่วงกลางอายุการใช้งาน (500,000 รอบ)	2-3 กระบอกสูบ	ยืนยันอัตราการสึกหรอตามสภาวะคงที่
ใกล้สิ้นสุดอายุการใช้งาน (1.5 ล้านรอบ)	2-3 กระบอกสูบ	ระบุระยะการสึกหรอที่เร่งตัว
การติดตามอย่างต่อเนื่อง	1-2 ครั้งต่อปี	ตรวจสอบความสอดคล้อง, ตรวจจับการเปลี่ยนแปลงของสภาพ

การวิเคราะห์รูปแบบการสวมใส่

รูปแบบการสึกหรอที่แตกต่างกันบ่งชี้ถึงปัญหาเฉพาะ:

การสึกหรอรอบวงสม่ำเสมอ:

• รูปแบบการสึกหรอตามปกติที่คาดหมาย
• บ่งชี้ถึงการปรับตั้งและการหล่อลื่นที่ดี
• ชีวิตที่สามารถคาดการณ์ได้บนพื้นฐานของอัตราการสึกหรอ

การสึกหรอเฉพาะจุด (ด้านเดียว):

• การไม่ตรงแนวหรือการรับน้ำหนักด้านข้าง
• การสึกหรอที่เร็วขึ้น, การล้มเหลวที่ไม่สามารถคาดการณ์ได้
• ต้องการการแก้ไขการปรับแนว

การสึกหรอไม่สม่ำเสมอ/เป็นคลื่น:

• การปนเปื้อนหรือพื้นผิวที่ไม่เรียบ
• อัตราการสึกหรอไม่คงที่, ยากต่อการคาดการณ์
• ต้องมีการกรองหรือการขัดผิวใหม่

ความเสียหายจากการอัดรีด:

• ช่องว่างหรือแรงดันที่มากเกินไป
• โหมดความล้มเหลวฉับพลัน ไม่สามารถคาดการณ์ได้จากอัตราการสึกหรอ
• ต้องการการออกแบบหรือการเปลี่ยนแปลงความดัน

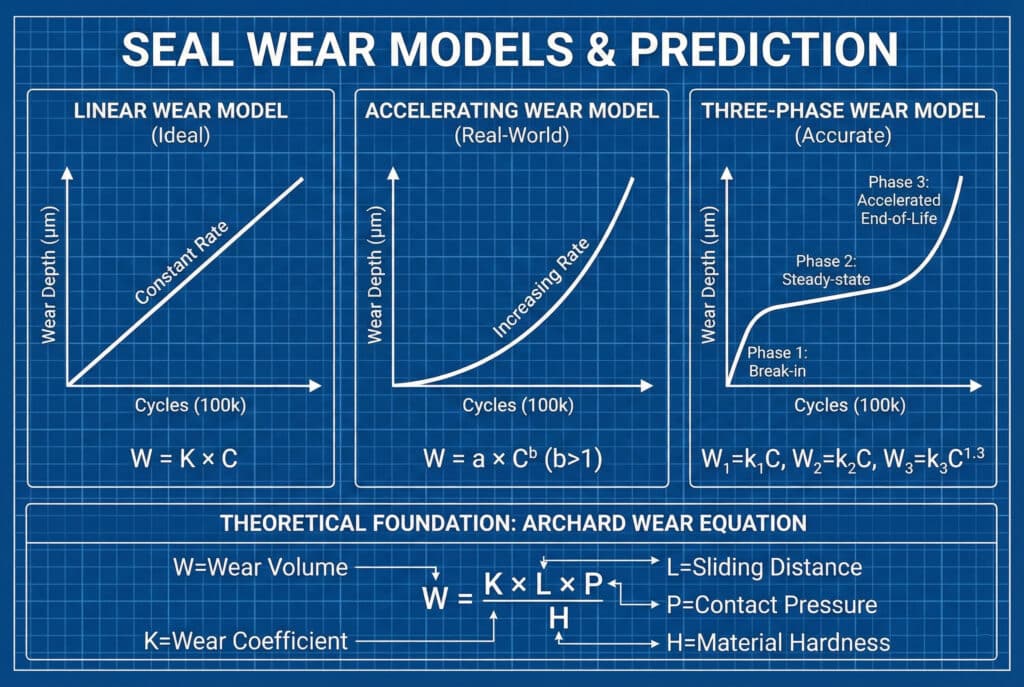

ความสัมพันธ์ทางคณิตศาสตร์ระหว่างรอบการใช้งานกับการสึกหรอคืออะไร?

การเข้าใจแบบจำลองทางคณิตศาสตร์ช่วยให้สามารถทำนายได้อย่างถูกต้อง.

ความสัมพันธ์ระหว่างการนับรอบและการสึกหรอของซีลมักจะเป็นไปตามหนึ่งในสามรูปแบบ: การสึกหรอเชิงเส้น (อัตราการสึกหรอคงที่ตลอดอายุการใช้งาน พบได้บ่อยในสภาวะที่ควบคุมได้ดี), การสึกหรอแบบเร่งตัว (อัตราการสึกหรอเพิ่มขึ้นเมื่อซีลเสื่อมสภาพ พบได้ทั่วไปในระบบที่ปนเปื้อนหรือหล่อลื่นไม่ดี), หรือการสึกหรอแบบสามเฟส (ช่วงเริ่มต้นที่มีการสึกหรอสูงกว่า ช่วงสถานะคงที่ที่มีการสึกหรอตามปกติ และช่วงสิ้นสุดอายุการใช้งานที่มีการสึกหรอเพิ่มขึ้น) สมการการสึกหรอของอาร์ชาร์ด⁴ ($W = \frac{K \times L \times P}{H}$ ให้พื้นฐานทางทฤษฎี ซึ่งปริมาณการสึกหรอ (W) มีความสัมพันธ์กับระยะทางที่เลื่อน (L), แรงกดสัมผัส (P), ความแข็งของวัสดุ (H), และค่าสัมประสิทธิ์การสึกหรอที่ไม่มีมิติ (K) ซึ่งสามารถจับผลกระทบจากเงื่อนไขการทำงานทั้งหมดได้.

แบบจำลองการสึกหรอเชิงเส้น

ภายใต้สภาวะที่เหมาะสม การสึกหรอจะเกิดขึ้นเป็นเชิงเส้นตามจำนวนรอบ:

สมการ:
$d_{wear} = อัตราการสึกหรอ \times \frac{N}{100,000}$

ลักษณะ:

• อัตราการสึกหรอตลอดอายุการใช้งาน
• จุดล้มเหลวที่คาดการณ์ได้
• เป็นลักษณะทั่วไปของระบบที่ได้รับการบำรุงรักษาอย่างดี พร้อมการหล่อลื่นและการกรองที่เหมาะสม
• คำนวณอายุการใช้งานที่เหลือได้อย่างง่ายดาย

ตัวอย่าง:

• ความหนาของริมฝีปากซีล: 3.5 มม. = 3,500 ไมโครเมตร
• การสึกหรอที่อนุญาต: 70% = 2,450 μm
• อัตราการสึกหรอตามการวัด: 2.0 ไมโครเมตร/100,000 รอบ
• อายุการใช้งานที่คาดการณ์: 2,450 / 2.0 = 1,225 × 100k = 122.5 ล้านรอบ

แบบจำลองการสึกหรอที่เร่งความเร็ว

การใช้งานในโลกจริงหลายกรณีแสดงให้เห็นอัตราการสึกหรอที่เพิ่มขึ้น:

สมการ:
$d_{การสึกหรอ} = a \times \left( \frac{N}{100{,}000} \right)^{b}$

โดยที่:

• $a$ = ค่าสัมประสิทธิ์อัตราการสึกหรอเริ่มต้น
• $b$ = ค่าสัมประสิทธิ์การเร่ง (โดยทั่วไปคือ 1.1-1.5)
• $b$ = 1.0 แสดงถึงการสึกหรอแบบเส้นตรง
• $b$ > 1.0 แสดงถึงการสึกหรอที่เพิ่มขึ้น

สาเหตุของการเร่งความเร็ว:

• การเปลี่ยนแปลงรูปทรงเรขาคณิตของริมฝีปากซีลเพิ่มแรงกดสัมผัส
• ความหยาบของพื้นผิวเพิ่มขึ้นเมื่อซีลสึกหรอ
• การปนเปื้อนสะสมเพิ่มขึ้นตามกาลเวลา
• ประสิทธิภาพการหล่อลื่นลดลง

ผมได้ทำงานร่วมกับเดวิด วิศวกรโรงงานที่โรงงานผลิตเหล็กในเพนซิลเวเนีย ซึ่งกระบอกสูบของเขาแสดงการสึกหรอที่เพิ่มขึ้นอย่างชัดเจน อัตราการสึกหรอเริ่มต้นอยู่ที่ 2 ไมโครเมตร/100,000 รอบ แต่เมื่อถึง 1.5 ล้านรอบ อัตราการสึกหรอเพิ่มขึ้นเป็น 8 ไมโครเมตร/100,000 รอบ การสึกหรอที่เพิ่มขึ้นนี้เกิดจากการสะสมของสิ่งปนเปื้อนในระบบอากาศ ซึ่งเราได้แก้ไขด้วยการปรับปรุงระบบกรองอากาศ.

แบบจำลองการสึกหรอแบบสามเฟส

แบบจำลองที่แม่นยำที่สุดสำหรับอายุการใช้งานของซีลทั้งหมด:

ระยะที่ 1: การรันเครื่อง (0-100,000 รอบ)

• การสึกหรอเริ่มต้นที่สูงขึ้นเมื่อพื้นผิวปรับตัวเข้าหากัน
• อัตราการสึกหรอ: 3-5 เท่าของอัตราคงที่
• ระยะเวลา: 50,000-200,000 รอบ

ระยะที่ 2: สภาวะคงที่ (อายุการใช้งาน 100k-80%)

• อัตราการสึกหรอตลอดเวลาที่คงที่และคาดการณ์ได้
• อัตราการสึกหรอ: ค่าพื้นฐานสำหรับวัสดุและสภาพแวดล้อม
• ระยะเวลา: ส่วนใหญ่ของชีวิตของสัตว์น้ำ

ระยะที่ 3: การเร่งการสิ้นสุดอายุการใช้งาน (80%-100% ชีวิต)

• อัตราการสึกหรอเพิ่มขึ้นเมื่อรูปทรงของซีลเสื่อมสภาพ
• อัตราการสึกหรอ: 2-4 เท่าของอัตราคงที่
• ระยะเวลา: ช่วงสุดท้ายของชีวิต 10-20%

การแทนทางคณิตศาสตร์:

• เฟส 1: W₁ = k₁ × C (โดยที่ k₁ = 3-5 × k₂)
• ระยะที่ 2: W₂ = k₂ × C (เชิงเส้น, อัตราคงที่)
• ระยะที่ 3: W₃ = k₃ × C^1.3 (เร่งความเร็ว)

การประยุกต์ใช้สมการการสึกหรอของอาร์ชาร์ด

พื้นฐานทางทฤษฎีสำหรับการทำนายการสึกหรอ:

รูปแบบพื้นฐาน:
$V = \frac{K \times F \times L}{H}$

โดยที่:

• $V$ = ปริมาณการสวมใส่ (มิลลิเมตรลูกบาศก์)
• $K$ = ค่าสัมประสิทธิ์การสึกหรอที่ไม่มีมิติ (10⁻⁸ ถึง 10⁻³)
• $F$ = แรงปกติ (นิวตัน)
• $L$ = ระยะทางเลื่อน (ม.)
• $H$ = ความแข็งของวัสดุ (MPa)

การประยุกต์ใช้ในทางปฏิบัติ:
แปลงเป็นความลึกของการสึกหรอต่อรอบ:

$w_{cycle} = \frac{K \times P \times S}{H}$

โดยที่:

• $P$ = แรงดันสัมผัส (เมกะปาสคาล)
• $S$ = ความยาวของจังหวะ (เมตร)
• $H$ = ความแข็งของซีล (เมกะปาสคาล)

วิธีการทางสถิติในการทำนายชีวิต

พิจารณาความแปรปรวนโดยใช้วิธีทางสถิติ:

วิธีการทำนายชีวิต	ระดับความเชื่อมั่น	การสมัคร
อัตราการสึกหรอเฉลี่ย	50% (สอบตกครึ่งหนึ่งก่อนการทำนาย)	ไม่แนะนำสำหรับการใช้งานที่สำคัญ
ค่าเฉลี่ย + 1 ส่วนเบี่ยงเบนมาตรฐาน	84% ความน่าเชื่อถือ	การใช้งานในอุตสาหกรรมทั่วไป
ค่าเฉลี่ย + 2 ส่วนเบี่ยงเบนมาตรฐาน	97.7% ความน่าเชื่อถือ	อุปกรณ์การผลิตที่สำคัญ
การวิเคราะห์ไวบูลล์5	ปรับแต่งได้	แอปพลิเคชันที่มีมูลค่าสูงหรือมีความสำคัญต่อความปลอดภัย

สถานที่ของเจนนิเฟอร์ใช้ค่าเฉลี่ยบวก 1.5 ส่วนเบี่ยงเบนมาตรฐานสำหรับการจัดตารางการเปลี่ยนอะไหล่ ซึ่งทำให้ได้ความน่าเชื่อถือ 95% ในขณะที่หลีกเลี่ยงการเปลี่ยนอะไหล่ก่อนกำหนดมากเกินไป.

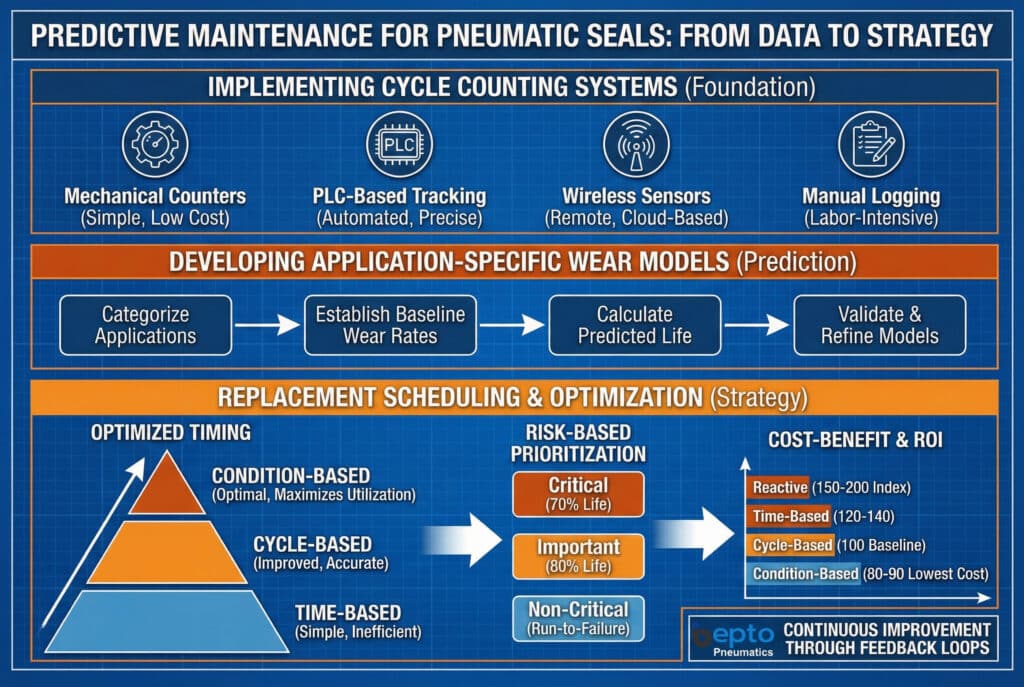

คุณสามารถใช้ความสัมพันธ์ระหว่างชุดปั่นจักรยานกับการบำรุงรักษาเชิงพยากรณ์ได้อย่างไร?

การแปลงข้อมูลให้เป็นกลยุทธ์การบำรุงรักษาที่สามารถนำไปปฏิบัติได้จะช่วยเพิ่มคุณค่าให้สูงสุด.

การบำรุงรักษาเชิงพยากรณ์โดยใช้ความสัมพันธ์ระหว่างรอบการใช้งานและการสึกหรอ จำเป็นต้องกำหนดอัตราการสึกหรอต้นฐานสำหรับแต่ละประเภทการใช้งาน ติดตั้งระบบนับรอบการใช้งาน (เช่น ตัวนับเชิงกล, การติดตามด้วย PLC หรือการตรวจสอบอัตโนมัติ) คำนวณอายุการใช้งานที่เหลืออยู่โดยอิงจากอัตราการสึกหรอที่วัดได้และจำนวนรอบการใช้งานปัจจุบัน และกำหนดตารางการเปลี่ยนชิ้นส่วนที่ 70-80% ของอายุการใช้งานที่คาดการณ์ไว้ เพื่อสร้างสมดุลระหว่างความน่าเชื่อถือและต้นทุนกลยุทธ์ขั้นสูงประกอบด้วยการตรวจสอบตามเงื่อนไขที่ปรับการคาดการณ์ตามตัวชี้วัดประสิทธิภาพ การจัดลำดับความสำคัญตามความเสี่ยงที่มุ่งเน้นทรัพยากรไปยังอุปกรณ์ที่สำคัญ และการปรับปรุงอย่างต่อเนื่องผ่านวงจรข้อเสนอแนะที่ปรับปรุงแบบจำลองการสึกหรอตามเวลา.

การนำระบบการนับสต็อกแบบหมุนเวียนมาใช้

การติดตามรอบการทำงานอย่างถูกต้องเป็นรากฐานของการบำรุงรักษาเชิงพยากรณ์:

เครื่องนับกลไก:

• ง่าย, เชื่อถือได้, ไม่ต้องใช้ไฟฟ้า
• ค่าใช้จ่าย: $20-50 ต่อกระบอก
• ความแม่นยำ: ±1-2% ตลอดอายุการใช้งาน
• เหมาะสำหรับ: กระบอกสูบที่สำคัญแต่ละตัว

การติดตามด้วยระบบ PLC:

• อัตโนมัติ, ผสานรวมกับระบบควบคุม
• ค่าใช้จ่าย: ค่าใช้จ่ายเพิ่มเติมเพียงเล็กน้อยหากมี PLC อยู่แล้ว
• ความแม่นยำ: ±0.1%
• เหมาะที่สุดสำหรับ: สายการผลิตอัตโนมัติ

ระบบเซ็นเซอร์ไร้สาย:

• การตรวจสอบระยะไกล, การวิเคราะห์บนระบบคลาวด์
• ค่าใช้จ่าย: $200-500 ต่อเซ็นเซอร์
• ความแม่นยำ: ±0.5%
• เหมาะที่สุดสำหรับ: อุปกรณ์ที่กระจายอยู่, แพลตฟอร์มการวิเคราะห์เชิงคาดการณ์

การบันทึกข้อมูลด้วยตนเอง

• ต้นทุนต่ำที่สุดแต่ใช้แรงงานมาก
• ประมาณการรอบจากบันทึกการผลิต
• ความแม่นยำ: ±10-20%
• เหมาะสำหรับ: การใช้งานที่มีรอบการทำงานต่ำ

การพัฒนาแบบจำลองการสึกหรอเฉพาะสำหรับแอปพลิเคชัน

สร้างแบบจำลองการคาดการณ์สำหรับเงื่อนไขเฉพาะของคุณ:

ขั้นตอนที่ 1: จัดหมวดหมู่แอปพลิเคชัน
จัดกลุ่มกระบอกสูบตามเงื่อนไขการทำงานที่คล้ายกัน:

• ช่วงความดัน
• ความเร็ว/เวลาในการรอบ
• สภาพแวดล้อม (สะอาด, มีฝุ่น, ชื้น, เป็นต้น)
• ระบบหล่อลื่น
• ระดับความวิกฤต

ขั้นตอนที่ 2: กำหนดอัตราการสึกหรอต้นฐาน
สำหรับแต่ละหมวดหมู่:

• วัดการสึกหรอของกระบอกสูบ 3-5 กระบอกที่รอบการทำงานต่างกัน
• คำนวณอัตราการสึกหรอเฉลี่ยและส่วนเบี่ยงเบนมาตรฐาน
• บันทึกเงื่อนไขการปฏิบัติงาน
• อัปเดตทุกปีหรือเมื่อมีการเปลี่ยนแปลงเงื่อนไข

ขั้นตอนที่ 3: คำนวณอายุการใช้งานที่คาดการณ์
สำหรับแต่ละหมวดหมู่:

• จำนวนรอบที่คาดการณ์ = (ค่าสึกหรอที่อนุญาต / อัตราการสึกหรอ) × 100,000
• ใช้ค่าความปลอดภัย (โดยทั่วไปคือ 0.7-0.8)
• กำหนดช่วงเวลาการเปลี่ยนทดแทน

ขั้นตอนที่ 4: ตรวจสอบและปรับปรุง

• ติดตามความล้มเหลวที่เกิดขึ้นจริงเทียบกับการคาดการณ์
• ปรับอัตราการสึกหรอตามข้อมูลภาคสนาม
• ปรับปรุงหมวดหมู่หากมีความหลากหลายมากเกินไป

กลยุทธ์การจัดตารางเวลาทดแทน

ปรับเวลาให้เหมาะสมเพื่อสมดุลระหว่างต้นทุนและความน่าเชื่อถือ:

การทดแทนตามเวลา (แบบดั้งเดิม):

• เปลี่ยนตามช่วงเวลาที่กำหนด (เช่น รายปี)
• เรียบง่ายแต่ไม่มีประสิทธิภาพ
• ส่งผลให้เกิดการเปลี่ยนชิ้นส่วนก่อนกำหนดหรือความล้มเหลวที่ไม่คาดคิดบ่อยครั้ง

การเปลี่ยนทดแทนตามรอบ (ปรับปรุงแล้ว):

• เปลี่ยนเมื่อถึงจำนวนรอบที่กำหนดไว้ล่วงหน้า
• แม่นยำกว่าการวัดตามเวลา
• ไม่ได้คำนึงถึงความแตกต่างของสภาพ

การเปลี่ยนตามสภาพ (ที่เหมาะสมที่สุด):

• เปลี่ยนตามการสึกหรอที่วัดได้หรือการเสื่อมประสิทธิภาพ
• เพิ่มประสิทธิภาพการใช้ซีลสูงสุด
• ต้องการโครงสร้างพื้นฐานสำหรับการตรวจสอบ

การจัดลำดับความสำคัญตามความเสี่ยง:

• อุปกรณ์สำคัญ: เปลี่ยนเมื่อถึงอายุการใช้งานที่คาดการณ์ไว้ที่ 701TP3 ชั่วโมง (ความน่าเชื่อถือสูง)
• อุปกรณ์สำคัญ: เปลี่ยนเมื่อถึงอายุการใช้งานที่คาดการณ์ไว้ที่ 80% (สมดุล)
• อุปกรณ์ที่ไม่สำคัญ: เปลี่ยนเมื่อถึงอายุการใช้งานที่คาดการณ์ไว้ที่ 90% หรือใช้งานจนกว่าจะเสียหาย (การเพิ่มประสิทธิภาพต้นทุน)

สถาบันของเจนนิเฟอร์ได้ดำเนินกลยุทธ์แบบสามชั้น:

• ระดับ 1 (วิกฤต): 40 กระบอกสูบ, เปลี่ยนที่ 70% อายุการใช้งานที่คาดการณ์ = 1.4 ล้านรอบ
• ระดับ 2 (สำคัญ): 120 กระบอก, เปลี่ยนที่ 80% อายุการใช้งานที่คาดการณ์ = 1.6M รอบ
• ระดับ 3 (ไม่สำคัญ): 40 กระบอก, ทำงานจนกว่าจะเสียหายพร้อมอะไหล่สำรอง

แนวทางนี้ช่วยลดต้นทุนซีลทั้งหมดลง 35% ในขณะที่เพิ่มความน่าเชื่อถือขึ้น 70%.

การผสานรวมการตรวจสอบประสิทธิภาพ

ผสานการนับสต็อกตามรอบกับการตรวจสอบสภาพ:

ตัวชี้วัดประสิทธิภาพหลัก:

1. เวลาทำงานรอบ: เส้นแสดงการเพิ่มขึ้นอย่างค่อยเป็นค่อยไปเพื่อบ่งชี้การรั่วไหล
2. การลดลงของความดัน: การทดสอบเป็นระยะเผยให้เห็นการเสื่อมสภาพของซีล
3. การบริโภคอากาศ: การบริโภคที่เพิ่มขึ้นบ่งชี้ถึงการรั่วไหลภายใน
4. ลายเสียง: การเปลี่ยนแปลงของเสียงการทำงานอาจบ่งชี้ถึงการสึกหรอ

เกณฑ์การแจ้งเตือน:

• แจ้งเตือนระดับสีเหลือง: ประสิทธิภาพการทำงานของ 10% ลดลง หรือ 70% ของรอบที่คาดการณ์
• แจ้งเตือนระดับแดง: ประสิทธิภาพการทำงานของ 20% ลดลง หรือ 85% ของรอบการทำงานที่คาดการณ์
• วิกฤต: ประสิทธิภาพการทำงานลดลง 30% หรือมีการเปลี่ยนแปลงอย่างรวดเร็วโดยไม่คาดคิด

การวิเคราะห์เชิงคาดการณ์และการเรียนรู้ของเครื่อง

สิ่งอำนวยความสะดวกขั้นสูงสามารถใช้ประโยชน์จากการวิเคราะห์ข้อมูล:

การรวบรวมข้อมูล:

• การนับรอบจากทุกกระบอกสูบ
• เงื่อนไขการปฏิบัติการ (ความดัน, อุณหภูมิ, ระยะเวลาของรอบ)
• ประวัติการบำรุงรักษา (การเปลี่ยน, การล้มเหลว, การตรวจสอบ)
• ข้อมูลคุณภาพอากาศ (การกรอง, การหล่อลื่น, ความชื้น)

แอปพลิเคชันวิเคราะห์ข้อมูล:

• ระบุรูปแบบที่เกี่ยวข้องกับความล้มเหลวก่อนกำหนด
• ทำนายอายุการใช้งานที่เหลืออยู่ด้วยความแม่นยำที่สูงขึ้น
• ปรับตารางการบำรุงรักษาให้เหมาะสมทั่วทั้งสถานที่
• ตรวจจับความผิดปกติที่บ่งชี้ถึงปัญหาที่กำลังพัฒนา

การดำเนินการในระดับใหญ่:
ที่ Bepto Pneumatics เราได้ทำงานร่วมกับโรงงานขนาดใหญ่เพื่อนำแพลตฟอร์มการวิเคราะห์เชิงคาดการณ์มาใช้ ซึ่งสามารถตรวจสอบกระบอกสูบได้หลายพันตัว โรงงานประกอบรถยนต์แห่งหนึ่งสามารถลดเวลาหยุดทำงานที่เกี่ยวข้องกับซีลลงได้ถึง 82% และลดค่าใช้จ่ายในการบำรุงรักษาลงได้ 45% โดยใช้โมเดลการเรียนรู้ของเครื่องที่สามารถทำนายอายุการใช้งานของซีลได้ด้วยความแม่นยำถึง 95%.

การวิเคราะห์ต้นทุนและผลประโยชน์

วัดมูลค่าของการบำรุงรักษาเชิงพยากรณ์:

กลยุทธ์การบำรุงรักษา	การใช้ประโยชน์จากแมวน้ำ	ความล้มเหลวที่ไม่คาดคิด	ดัชนีต้นทุนรวม
ตอบสนองแบบแก้ไขปัญหาเฉพาะหน้า (ดำเนินการจนกว่าจะล้มเหลว)	100%	สูง (15-20% ของกองเรือต่อปี)	150-200
ตามเวลา (รายปี)	40-60%	ต่ำ (2-3% ของกองเรือต่อปี)	120-140
เป็นรอบ	70-80%	ต่ำมาก (1-2% ของกองเรือต่อปี)	100 (ค่าพื้นฐาน)
ตามสภาพ	85-95%	ขั้นต่ำ (<1% ของกองเรือต่อปี)	80-90

ตัวอย่างการคำนวณ ROI:

• สถานที่: ถัง 200 ถัง
• ค่าเฉลี่ยการเปลี่ยนซีล: $150 (ชิ้นส่วน + ค่าแรง)
• ต้นทุนเวลาหยุดทำงานต่อการล้มเหลว: $2,000
• กลยุทธ์ปัจจุบัน: ใช้เวลาเป็นฐาน, การใช้งาน 50%, ความล้มเหลวที่ไม่คาดคิด 3%
  • ค่าใช้จ่ายรายปี: (200 × $150) + (6 × $2,000) = $42,000
• กลยุทธ์ที่เสนอ: วงจร, การใช้ 75%, ความล้มเหลวที่ไม่คาดคิด 1%
  • ค่าใช้จ่ายรายปี: (133 × $150) + (2 × $2,000) = $23,950
  • การประหยัดรายปี: $18,050
  • ค่าใช้จ่ายในการดำเนินการ: 1,TP4T5,000 (ตัวนับรอบและฝึกอบรม)
  • ระยะเวลาคืนทุน: 3.3 เดือน

กระบวนการปรับปรุงอย่างต่อเนื่อง

สร้างวงจรการให้ข้อเสนอแนะเพื่อการปรับปรุงอย่างต่อเนื่อง:

1. การทบทวนรายไตรมาส: วิเคราะห์ความล้มเหลว, อัปเดตแบบจำลองอัตราการสึกหรอ
2. การตรวจสอบบัญชีประจำปี: การทบทวนอย่างครอบคลุมทุกหมวดหมู่ ปรับกลยุทธ์
3. การตรวจสอบความล้มเหลว: การวิเคราะห์หาสาเหตุที่แท้จริงของความล้มเหลวที่ไม่คาดคิด
4. เอกสารบันทึกสภาพ: บันทึกสภาพการทำงานในแต่ละการตรวจสอบ
5. การปรับปรุงแบบจำลอง: ปรับปรุงความแม่นยำในการทำนายอย่างต่อเนื่อง

ที่ Bepto Pneumatics เราให้บริการฐานข้อมูลอัตราการสึกหรอและเครื่องมือคาดการณ์แก่ลูกค้าของเรา โดยอ้างอิงจากการวัดภาคสนามนับพันครั้งในหลากหลายการใช้งาน กระบอกสูบไร้ก้านของเราได้รับการออกแบบให้มีซีลที่เข้าถึงได้ง่ายและจุดวัดมาตรฐาน เพื่ออำนวยความสะดวกในการติดตามการสึกหรอและโปรแกรมการบำรุงรักษาเชิงคาดการณ์.

บทสรุป

การเชื่อมโยงการนับรอบการทำงานกับอัตราการสึกหรอของซีล เปลี่ยนการบำรุงรักษาจากการคาดเดาแบบรับมือเป็นวิทยาศาสตร์เชิงคาดการณ์—ช่วยให้คุณสามารถเพิ่มอายุการใช้งานของซีล ลดความล้มเหลวที่ไม่คาดคิด และเพิ่มประสิทธิภาพค่าใช้จ่ายในการบำรุงรักษาไปพร้อมกัน.

คำถามที่พบบ่อยเกี่ยวกับการคาดการณ์อัตราการสึกหรอของซีลและอายุการใช้งานของรอบการทำงาน

1. เข้าใจกลไกของวิธีที่อนุภาคสิ่งปนเปื้อนที่ติดอยู่ระหว่างพื้นผิวเร่งการเสื่อมสภาพของวัสดุ. ↩

2. อ้างอิงมาตรฐานมาตราส่วนความแข็งที่ใช้ในการวัดความต้านทานของยางแม่พิมพ์ที่ยืดหยุ่นได้และอีลาสโตเมอร์. ↩

3. เรียนรู้เกี่ยวกับค่าความขรุขระเฉลี่ย (Ra) ซึ่งเป็นมาตรฐานในการวัดและประเมินพื้นผิวของชิ้นงานที่ผ่านการกลึง. ↩

4. สำรวจสูตรพื้นฐานที่ใช้ในวิชาทริโบโลยีเพื่อทำนายปริมาณวัสดุที่ถูกกำจัดออกในระหว่างการสัมผัสแบบเลื่อน. ↩

5. ค้นพบวิธีการทางสถิติที่ใช้ในการวิเคราะห์ข้อมูลชีวิตและทำนายอัตราการล้มเหลวของชิ้นส่วนเครื่องกล. ↩
