ฟิสิกส์ของ “เอฟเฟกต์ดีเซล” ในกระบอกสูบนิวเมติก (ไมโคร-ดีเซล)

คุณได้ยินเสียงดังปังอย่างแรงจากสายการผลิตของคุณ ตามมาด้วยควันพวยพุ่งจากกระบอกลม เมื่อคุณตรวจสอบหน่วยนั้น คุณพบซีลที่ไหม้ดำ ผิวภายในที่ถูกเผาไหม้ และมีกลิ่นฉุนที่โดดเด่นความคิดแรกของคุณอาจเป็นการล้มเหลวทางไฟฟ้า แต่นี่คือสิ่งที่ผิดปกติมากขึ้น—ปรากฏการณ์ที่เรียกว่า “เอฟเฟ็กต์ดีเซล” หรือไมโคร-ดีเซลลิ่ง ซึ่งอากาศที่ถูกบีบอัดเกิดการลุกไหม้เองโดยไม่ได้ตั้งใจกับน้ำมันหล่อลื่นและสิ่งปนเปื้อนภายในกระบอกสูบของคุณ ทำให้เกิดอุณหภูมิสูงเกิน 1000°C ในเวลาเพียงไม่กี่มิลลิวินาที.

ปรากฏการณ์ดีเซลในกระบอกสูบนิวเมติกเกิดขึ้นเมื่อการบีบอัดอากาศอย่างรวดเร็วทำให้เกิดความร้อนเพียงพอที่จะจุดประกายหมอกน้ำมัน น้ำมันหล่อลื่น หรือสิ่งปนเปื้อนไฮโดรคาร์บอนที่มีอยู่ในกระแสอากาศอัด สิ่งนี้ การอัดแบบแอเดียแบติก¹ สามารถเพิ่มอุณหภูมิของอากาศจาก 20°C เป็นมากกว่า 600°C ได้ภายในเวลาไม่ถึง 0.01 วินาที โดยไปถึง อุณหภูมิการติดไฟเอง² ของน้ำมันส่วนใหญ่ (300-400°C) การเผาไหม้ที่เกิดขึ้นจะทำให้ซีลเสียหายอย่างรุนแรง ผิวไหม้เกรียม และอาจก่อให้เกิดอันตรายต่อความปลอดภัย โดยเหตุการณ์ดังกล่าวมักเกิดขึ้นกับกระบอกสูบความเร็วสูงที่ทำงานเกิน 3 เมตรต่อวินาที หรือระบบที่มีการหล่อลื่นมากเกินไป.

ผมจะไม่มีวันลืมสายโทรศัพท์ที่ได้รับจากไมเคิล ผู้จัดการความปลอดภัยที่โรงงานผลิตพลาสติกในรัฐโอไฮโอ สถานที่ทำงานของเขาได้เกิดเหตุการณ์ “ระเบิด” ในกระบอกลมถึงสามครั้งในระยะเวลาสองเดือน โดยหนึ่งในเหตุการณ์นั้นรุนแรงมากจนทำให้ฝาปิดปลายกระบอกลมขนาด 100 มิลลิเมตรถูกระเบิดออกอย่างสมบูรณ์ และกระเด็นไปทั่วบริเวณการทำงานโชคดีที่ไม่มีใครได้รับบาดเจ็บ แต่เหตุการณ์เฉียดอันตรายนี้ได้กระตุ้นให้มีการสอบสวนทันที สิ่งที่เราค้นพบคือกรณีตัวอย่างที่ชัดเจนของปรากฏการณ์ดีเซลเอฟเฟกต์—ปรากฏการณ์ที่วิศวกรหลายคนไม่เคยรู้มาก่อนว่ามีอยู่จริง จนกระทั่งมันสร้างความเสียหายต่ออุปกรณ์หรือคุกคามบุคลากรของพวกเขา.

สารบัญ

• อะไรคือเอฟเฟ็กต์ดีเซล และมันเกิดขึ้นในระบบนิวเมติกได้อย่างไร?
• เงื่อนไขใดที่กระตุ้นให้เกิดไมโคร-ดีเซลลิงในกระบอกสูบอากาศ?
• คุณจะระบุความเสียหายจากผลกระทบของดีเซลในกระบอกสูบที่ล้มเหลวได้อย่างไร?
• กลยุทธ์การป้องกันใดที่ช่วยลดความเสี่ยงจากผลกระทบของดีเซล?

อะไรคือเอฟเฟ็กต์ดีเซล และมันเกิดขึ้นในระบบนิวเมติกได้อย่างไร?

การเข้าใจเทอร์โมไดนามิกส์ที่อยู่เบื้องหลังปรากฏการณ์ดีเซลเป็นสิ่งสำคัญอย่างยิ่งสำหรับการป้องกัน.

ปรากฏการณ์ดีเซล (Diesel effect) เป็นปรากฏการณ์การจุดระเบิดจากการบีบอัดแบบไม่มีตัวจุดประกาย (adiabatic compression ignition) ซึ่งเกิดจากการอัดอากาศอย่างรวดเร็วที่มีไอระเหยของสารที่ติดไฟได้จนเกิดความร้อนเพียงพอที่จะทำให้เกิดการลุกไหม้เอง คล้ายกับจังหวะการอัดในเครื่องยนต์ดีเซล ในกระบอกสูบลม (pneumatic cylinders) ปรากฏการณ์นี้จะเกิดขึ้นเมื่ออากาศถูกอัดด้วยความเร็วที่มากกว่าความร้อนสามารถระบายออกได้ (สภาวะ adiabatic) ส่งผลให้อุณหภูมิเพิ่มขึ้นตามความสัมพันธ์ $T_{2} = T_{1} \left( \frac{P_{2}}{P_{1}} \right) ^ {\frac{\gamma – 1}{\gamma}}$, ที่ซึ่ง $แกมมา$= 1.4 สำหรับอากาศ การบีบอัดจากแรงดันบรรยากาศเป็น 10 บาร์ในเวลา 0.01 วินาที สามารถเพิ่มอุณหภูมิได้ถึง 575°C ตามทฤษฎี ซึ่งสูงกว่าจุดจุดติดไฟเองของสารหล่อลื่นระบบลมส่วนใหญ่ที่อยู่ที่ 300-400°C.

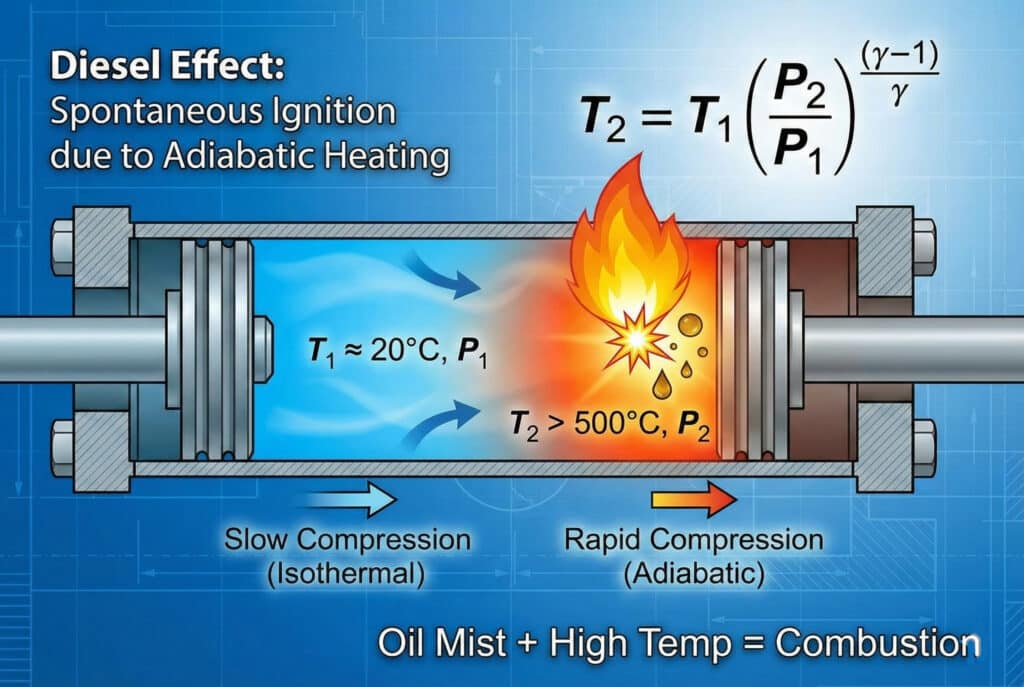

อุณหพลศาสตร์ของการอัดแบบไม่ถ่ายเทความร้อน

ในการทำงานของกระบอกสูบตามปกติ การอัดอากาศจะเกิดขึ้นอย่างช้าๆ ทำให้ความร้อนสามารถกระจายตัวผ่านผนังกระบอกสูบได้ (การอัดอากาศแบบคงอุณหภูมิ) อย่างไรก็ตาม เมื่อการอัดอากาศเกิดขึ้นอย่างรวดเร็ว—เช่นในกรณีของการทำงานของกระบอกสูบด้วยความเร็วสูงหรือการเปิดวาล์วอย่างกะทันหัน—จะมีเวลาไม่เพียงพอสำหรับการถ่ายเทความร้อน ทำให้เกิดสภาพการอัดอากาศแบบไม่มีการถ่ายเทความร้อน (adiabatic conditions).

การเพิ่มขึ้นของอุณหภูมิระหว่างการบีบอัดแบบไอโซไดอะแบติกเป็นไปตาม กฏของแก๊สอุดมคติ³ ความสัมพันธ์ สำหรับอากาศ (γ = 1.4) การอัดจาก 1 บาร์สัมบูรณ์เป็น 8 บาร์สัมบูรณ์ (7 บาร์เกจ, แรงดันลมทั่วไป) จะทำให้อุณหภูมิเพิ่มขึ้นจาก 20°C (293K) เป็นประมาณ 520°C(793K)—สูงกว่าอุณหภูมิการติดไฟเองของน้ำมันแร่ (300-350°C) และน้ำมันหล่อลื่นสังเคราะห์ (350-450°C) อย่างมาก.

ลำดับการจุดระเบิด

ปรากฏการณ์ดีเซลเกิดขึ้นในลำดับที่รวดเร็ว:

1. การบีบอัดอย่างรวดเร็ว: การเคลื่อนที่ของลูกสูบด้วยความเร็วสูงหรือการเพิ่มแรงดันอย่างฉับพลัน
2. อุณหภูมิพุ่งสูงขึ้น: การให้ความร้อนแบบอะเดียแบติกทำให้อุณหภูมิของอากาศเพิ่มขึ้นถึง 500-700°C
3. การระเหยของเชื้อเพลิง: หมอกน้ำมันหรือสิ่งปนเปื้อนถึงอุณหภูมิการติดไฟ
4. การติดไฟเอง: การเผาไหม้เริ่มต้นโดยไม่มีแหล่งจุดไฟภายนอก
5. แรงดันพุ่งสูง: การเผาไหม้เพิ่มแรงดัน 2-5 เท่าของแรงดันจ่าย
6. ความเสียหายจากความร้อน: อุณหภูมิที่รุนแรงทำลายซีลและเผาไหม้พื้นผิว

เหตุการณ์ทั้งหมดเกิดขึ้นภายใน 10-50 มิลลิวินาที—เร็วกว่าระบบระบายแรงดันส่วนใหญ่ที่สามารถตอบสนองได้.

การเปรียบเทียบกับการทำงานของเครื่องยนต์ดีเซล

พารามิเตอร์	เครื่องยนต์ดีเซล	กระบอกสูบนิวเมติก ผลกระทบจากดีเซล
อัตราส่วนการอัด	14:1 ถึง 25:1	8:1 ถึง 12:1 (ทั่วไป)
อุณหภูมิสูงสุด	700-900°C	500-1000°C+
แหล่งเชื้อเพลิง	น้ำมันดีเซลที่ฉีดเข้าไป	หมอกน้ำมัน, ไอสารหล่อลื่น, สารปนเปื้อน
จังหวะการจุดระเบิด	ควบคุมได้ ตั้งใจ	ไม่ควบคุม, โดยบังเอิญ
ความถี่	ทุกวงจร (เจตนา)	เหตุการณ์ที่เกิดขึ้นไม่บ่อย (ไม่ตั้งใจ)
แรงดันพุ่งสูง	ควบคุมด้วยการออกแบบ	ไม่สามารถควบคุมได้ อาจทำลายล้างได้

การปลดปล่อยพลังงานและศักยภาพความเสียหาย

พลังงานที่ปล่อยออกมาในระหว่างปรากฏการณ์ดีเซลขึ้นอยู่กับปริมาณความเข้มข้นของเชื้อเพลิง แม้ปริมาณน้ำมันเพียงเล็กน้อยก็สามารถสร้างความร้อนได้เป็นอย่างมาก:

• น้ำมัน 1 มิลลิกรัม ในกระบอกสูบปริมาตร 1 ลิตร สามารถเพิ่มอุณหภูมิได้ 100-200°C
• การเผาไหม้สมบูรณ์ ของหมอกน้ำมันทั่วไป (10-50 มก./ลบ.ม.) ปล่อยพลังงาน 40-200 กิโลจูล/ลบ.ม.
• แรงดันกระชาก ของ 20-50 บาร์ ได้ถูกวัดในเหตุการณ์ที่มีผลกระทบจากดีเซล
• อุณหภูมิในท้องถิ่น สามารถสูงเกิน 1000°C ได้ที่บริเวณการเผาไหม้

ในโรงงานพลาสติกของไมเคิลที่รัฐโอไฮโอ เราได้คำนวณว่าการเผาไหม้ของน้ำมันสะสมประมาณ 50 มิลลิกรัมในกระบอกขนาด 100 มิลลิเมตรของเขา ก่อให้เกิดแรงดันมากพอที่จะเอาชนะแรงยึดของฝาปิดปลาย ส่งผลให้เกิดความล้มเหลวอย่างรุนแรง.

ทำไมระบบนิวเมติกจึงเสี่ยงต่อความเสียหาย

หลายปัจจัยที่ทำให้กระบอกลมเปราะบางต่อผลกระทบจากดีเซล:

1. การมีอยู่ของน้ำมัน: น้ำมันคอมเพรสเซอร์ตกค้าง, การหล่อลื่นมากเกินไป, หรือการปนเปื้อน
2. อัตราส่วนการอัดสูง: กระบอกสูบขนาดใหญ่ที่มีการทำงานอย่างรวดเร็ว
3. ปริมาตรตาย: ช่องอากาศที่ถูกกักขังซึ่งเกิดการบีบอัดอย่างรุนแรง
4. การเปลี่ยนอารมณ์อย่างรวดเร็ว: การทำงานด้วยความเร็วสูงทำให้เกิดสภาวะอะเดียแบติก
5. คุณภาพอากาศไม่ดี: การปนเปื้อนของไฮโดรคาร์บอนจากปัญหาของเครื่องอัด

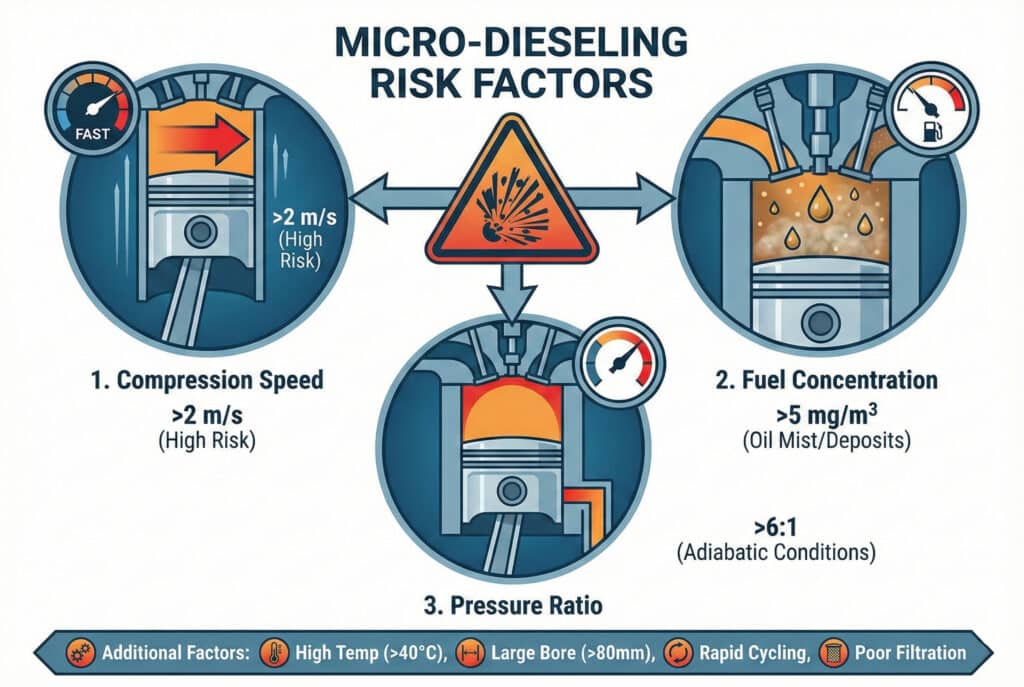

เงื่อนไขใดที่กระตุ้นให้เกิดไมโคร-ดีเซลลิงในกระบอกสูบอากาศ?

การระบุปัจจัยเสี่ยงช่วยให้สามารถป้องกันล่วงหน้าได้ ⚠️

ไมโคร-ดีเซลเกิดขึ้นเมื่อสามเงื่อนไขมาบรรจบกัน: ความเร็วในการอัดที่เพียงพอ (โดยทั่วไป >2 เมตร/วินาที ความเร็วลูกสูบ), ความเข้มข้นของน้ำมันเชื้อเพลิงที่เพียงพอ (ละอองน้ำมัน >5 มิลลิกรัม/ลูกบาศก์เมตร หรือคราบสะสมของน้ำมัน), และอัตราส่วนความดันที่เหมาะสม (การอัด >6:1)ปัจจัยเสี่ยงเพิ่มเติม ได้แก่ อุณหภูมิแวดล้อมที่สูง, บรรยากาศที่มีออกซิเจนสูง, การจัดวางถังแบบตัน, และระบบที่ใช้เครื่องอัดที่มีน้ำมันท่วมโดยไม่มีการกรองที่เพียงพอ ความเสี่ยงจะเพิ่มขึ้นอย่างทวีคูณตามขนาดของรูเจาะถัง เนื่องจากปริมาณที่มากขึ้นจะบรรจุเชื้อเพลิงได้มากขึ้นและปล่อยพลังงานได้มากขึ้น.

เกณฑ์ความเร็วการบีบอัดที่สำคัญ

ความเร็วของลูกสูบเป็นตัวกำหนดว่าการอัดเป็นแบบอะเดียแบติกหรือไอโซเทอร์มอล:

ความเสี่ยงต่ำ (<1 เมตรต่อวินาที):

• เวลาเพียงพอสำหรับการระบายความร้อน
• วิธีการบีบอัดเข้าใกล้สภาวะอุณหภูมิคงที่
• การเพิ่มขึ้นของอุณหภูมิโดยทั่วไป <100°C

ความเสี่ยงปานกลาง (1-2 เมตรต่อวินาที):

• การระบายความร้อนบางส่วน
• อุณหภูมิเพิ่มขึ้น 100-300°C
• อาจเกิดเอฟเฟกต์ดีเซลได้เมื่อมีความเข้มข้นของน้ำมันสูง

ความเสี่ยงสูง (>2 เมตรต่อวินาที):

• การอัดแบบไอโซเทอร์มเป็นหลัก
• อุณหภูมิเพิ่มขึ้น >400°C
• มีแนวโน้มเกิดเอฟเฟกต์ดีเซลหากมีเชื้อเพลิงอยู่

ความเสี่ยงสูงมาก (>5 เมตรต่อวินาที):

• การอัดแบบไอโซเทอร์มอลสมบูรณ์
• อุณหภูมิเพิ่มขึ้น >600°C
• ผลกระทบจากดีเซลเกือบจะแน่นอนเมื่อมีน้ำมันอยู่

ฉันได้ทำงานร่วมกับแซนดรา วิศวกรกระบวนการที่โรงงานบรรจุภัณฑ์ในนอร์ทแคโรไลนา ซึ่งระบบหยิบและวางด้วยความเร็วสูงของเธอประสบปัญหาการปิดผนึกที่ล้มเหลวเป็นระยะๆ กระบอกสูบของเธอทำงานที่ความเร็ว 3.5 เมตรต่อวินาที ซึ่งอยู่ในเขตเสี่ยงสูง เมื่อรวมกับการหล่อลื่นมากเกินไปเล็กน้อย สิ่งนี้สร้างสภาวะที่สมบูรณ์แบบสำหรับเหตุการณ์ไมโครไดเซลลิ่งที่กำลังค่อยๆ ทำลายซีลของเธอ.

ความเข้มข้นของน้ำมันและแหล่งเชื้อเพลิง

ปริมาณและประเภทของวัสดุที่ติดไฟได้เป็นตัวกำหนดความน่าจะเป็นของการติดไฟ:

แหล่งน้ำมัน	ความเข้มข้นทั่วไป	ระดับความเสี่ยง	การบรรเทาผลกระทบ
การถ่ายโอนของคอมเพรสเซอร์	1-10 มิลลิกรัมต่อลูกบาศก์เมตร	ปานกลาง	ตัวกรองแบบรวมตัว
การหล่อลื่นมากเกินไป	10-100 มิลลิกรัมต่อลูกบาศก์เมตร	สูง	ลดการตั้งค่าเครื่องหล่อลื่น
เงินฝากสะสม	ความเข้มข้นสูงเฉพาะที่	สูงมาก	การทำความสะอาดเป็นประจำ
การปนเปื้อนในระบบไฮดรอลิก	แปรผัน, มักสูง	สูงมาก	กำจัดสิ่งปนเปื้อนข้าม
สารปนเปื้อนในกระบวนการ	ขึ้นอยู่กับสภาพแวดล้อม	แปรผัน	การปิดผนึกสิ่งแวดล้อม

อัตราส่วนความดันและการกำหนดค่าของกระบอกสูบ

การออกแบบกระบอกสูบบางประเภทมีความเสี่ยงมากกว่า:

การกำหนดค่าที่มีความเสี่ยงสูง:

• กระบอกสูบสองทิศทางพร้อมระบบกันกระแทก: ปริมาตรที่ตายในห้องเบาะเกิดการบีบอัดอย่างรุนแรง
• กระบอกสูบขนาดใหญ่ (>80 มม.): ปริมาณเชื้อเพลิงที่มากขึ้นและการปลดปล่อยพลังงาน
• กระบอกสูบระยะชักยาว: ความเร็วที่สูงขึ้นในเวลาการทำงานที่เท่ากัน
• กระบอกสูบที่มีการจำกัดการปล่อยไอเสีย: แรงดันย้อนกลับเพิ่มอัตราส่วนการอัด

การกำหนดค่าที่มีความเสี่ยงต่ำ:

• กระบอกสูบเดี่ยว: เส้นทางการไหลที่ง่ายขึ้น, ปริมาตรที่เสียไปน้อยลง
• กระบอกสูบขนาดเล็ก (<40 มม.): ปริมาณเชื้อเพลิงจำกัด
• กระบอกสูบระยะสั้น: ความเร็วต่ำลงเป็นไปได้
• กระบอกสูบแบบแท่งผ่าน: การไหลแบบสมมาตรช่วยลดปริมาตรที่ตาย

ปัจจัยด้านสิ่งแวดล้อมและการดำเนินงาน

สภาพแวดล้อมภายนอกมีอิทธิพลต่อความน่าจะเป็นของผลกระทบจากดีเซล:

1. อุณหภูมิแวดล้อม: อุณหภูมิสูง (>40°C) ลดการให้ความร้อนเพิ่มเติมที่จำเป็นสำหรับการจุดไฟ
2. ระดับความสูง: ความดันบรรยากาศที่ต่ำลงเพิ่มอัตราส่วนการอัดที่มีประสิทธิภาพ
3. ความชื้น: ไอน้ำสามารถลดความเสี่ยงของการติดไฟได้เล็กน้อยโดยการดูดซับความร้อน
4. ความเข้มข้นของออกซิเจน: บรรยากาศที่มีออกซิเจนเข้มข้นสูงเพิ่มความเสี่ยงอย่างมาก
5. ความถี่รอบ: การหมุนเวียนอย่างรวดเร็วป้องกันการเย็นตัวระหว่างการตี

ผลสะสม

ผลกระทบจากดีเซลมักเกิดจากการสะสมของน้ำมันอย่างค่อยเป็นค่อยไปมากกว่าการมีน้ำมันอยู่ตลอดเวลา

• น้ำมันหมอกสะสมบนผิวสูบเย็นในระหว่างการดำเนินงาน
• น้ำมันสะสมเป็นแอ่งในปริมาตรที่ตายแล้วและห้องกันกระแทก
• การกระตุ้นความเร็วสูงเพียงครั้งเดียวทำให้คราบน้ำมันที่สะสมระเหย
• ไอระเหยเข้มข้นถึงอุณหภูมิการจุดไฟ
• การเผาไหม้เกิดขึ้น มักจะเผาไหม้เชื้อเพลิงที่สะสมไว้ทั้งหมด

นี่อธิบายว่าทำไมเหตุการณ์ผลกระทบจากดีเซลจึงมักเกิดขึ้นเป็นระยะ ๆ และไม่สามารถคาดการณ์ได้—เหตุการณ์เหล่านี้เกิดขึ้นเมื่อเชื้อเพลิงที่สะสมถึงระดับความเข้มข้นที่สำคัญ.

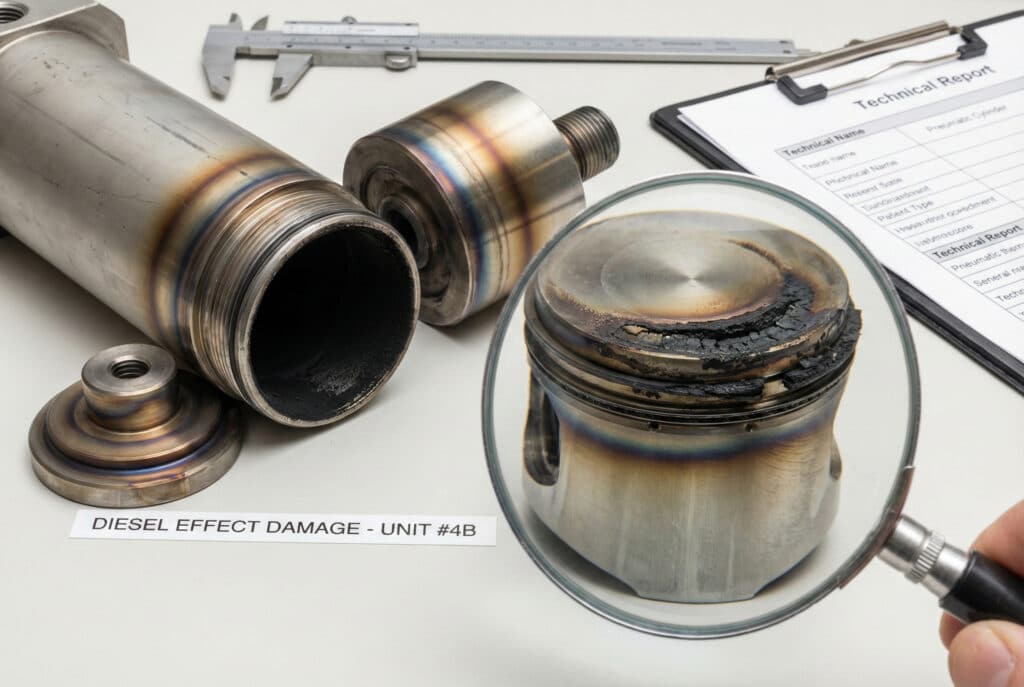

คุณจะระบุความเสียหายจากผลกระทบของดีเซลในกระบอกสูบที่ล้มเหลวได้อย่างไร?

การรับรู้ความเสียหายจากผลกระทบของดีเซลช่วยป้องกันการวินิจฉัยผิดพลาดและการเกิดซ้ำ.

ความเสียหายจากผลกระทบของดีเซลมีลักษณะเฉพาะที่โดดเด่น: ซีลที่ไหม้เกรียมหรือเผาไหม้เป็นคราบสีดำเปราะพร้อมกลิ่นฉุน; พื้นผิวโลหะที่ถูกเผาไหม้จนเปลี่ยนสีจากความร้อน (สีน้ำเงิน, น้ำตาล, หรือดำ); การหลอมละลายหรือการเสียรูปเฉพาะจุดของชิ้นส่วนพลาสติก; ความเสียหายที่เกี่ยวข้องกับแรงดัน เช่น ซีลที่ระเบิดหรือฝาปิดปลายที่แตกร้าว; และมักมีคราบคาร์บอนละเอียดกระจายอยู่ทั่วรูกระบอกสูบ แตกต่างจากรูปแบบความเสียหายอื่น ๆ ความเสียหายจากผลกระทบของดีเซลมักเกิดขึ้นอย่างฉับพลัน รวดเร็ว และรุนแรง มักมีเสียงการเผาไหม้หรือควันที่มองเห็นได้รูปแบบความเสียหายมักกระจุกตัวอยู่ในห้องรองรับหรือปริมาตรที่ตัน ซึ่งการอัดตัวเกิดขึ้นอย่างรุนแรงที่สุด.

ลักษณะความเสียหายของซีล

เอฟเฟกต์ดีเซลสร้างความเสียหายเฉพาะที่ต่อซีล:

ตัวบ่งชี้แบบภาพ:

• การคาร์บอไนซ์: ซีลเปลี่ยนเป็นสีดำและเปราะ แตกเป็นผงเมื่อสัมผัส
• การละลาย: การละลายเฉพาะที่พร้อมลักษณะฟองหรือการไหล
• การเสริมความแข็งแกร่ง: ยางยืดหยุ่นสูญเสียความยืดหยุ่น กลายเป็นแข็งเหมือนหิน
• การแตกร้าว: รอยร้าวลึกที่แผ่ขยายออกจากบริเวณที่ได้รับผลกระทบจากความร้อน
• กลิ่น: กลิ่นยางหรือพลาสติกไหม้ที่โดดเด่น

เปรียบเทียบกับการล้มเหลวของซีลอื่น ๆ:

• สวมใส่: การสูญเสียวัสดุอย่างค่อยเป็นค่อยไป พื้นผิวเรียบ
• การอัดรีด: ขอบไม่เรียบ, การเคลื่อนย้ายวัสดุ
• การโจมตีทางเคมี: บวม, นิ่ม, หรือละลาย
• ผลกระทบจากดีเซล: การเกิดคาร์บอนอย่างฉับพลันและการเปราะของวัสดุ

ความเสียหายของพื้นผิวโลหะ

การเปลี่ยนสีจากความร้อนเผยให้เห็นอุณหภูมิการเผาไหม้:

สี	ช่วงอุณหภูมิ	บ่งชี้
สีฟางอ่อน	200-250°C	ความร้อนเล็กน้อย อาจเกิดการจุดระเบิดก่อนเวลา
สีน้ำตาล	250-300°C	ความร้อนสูงมาก ใกล้จุดติดไฟ
สีม่วง/น้ำเงิน	300-400°C	เหตุการณ์การเผาไหม้ที่แน่นอน
ดำ/เทา	>400°C	การเผาไหม้รุนแรง, คราบคาร์บอน

ความเสียหายทางโครงสร้างที่เกี่ยวข้องกับความดัน

แรงดันที่เพิ่มขึ้นจากการเผาไหม้ทำให้เกิดความเสียหายทางกล:

1. ฝาปิดปลายเป่าลม: เกลียวรั้งหรือก้านยึดเกิดการเสียหายเมื่อมีแรงดันสูง
2. ท่อกระบอกสูบแตกร้าว: ท่อผนังบางแตกเนื่องจากความดันเกิน
3. ลูกสูบผิดรูป: ลูกสูบอะลูมิเนียมแสดงการเสียรูปถาวร
4. ส่วนประกอบเบาะที่เสียหาย: ซีลกันรั่วบวม, ลูกสูบงอ
5. ตัวยึดที่ล้มเหลว: สลักเกลียวยึดที่ขาดหรือยืด

รูปแบบการสะสมคาร์บอน

คราบคาร์บอนละเอียดเคลือบผิวภายใน:

• การเคลือบผิวอย่างสม่ำเสมอ: ระบุการเผาไหม้ในสถานะไอทั่วทั้งปริมาตร
• การสะสมตัวหนาแน่น: แสดงจุดกำเนิดการเผาไหม้
• รูปแบบของเขม่า: รูปแบบการไหลที่มองเห็นได้ในคราบคาร์บอน
• เนื้อสัมผัส: คาร์บอนแห้งเป็นผงจากการเผาไหม้สมบูรณ์

เทคนิคการวิเคราะห์ทางนิติวิทยาศาสตร์

สำหรับเหตุการณ์วิกฤต ให้ใช้การวิเคราะห์อย่างละเอียด:

เอกสารภาพ:

• ถ่ายภาพความเสียหายทั้งหมดก่อนการถอดประกอบ
• สภาพของตราประทับเอกสาร สี และพื้นผิว
• บันทึกกลิ่นหรือคราบตกค้างที่ผิดปกติ
• บันทึกตำแหน่งความเสียหายและการกระจาย

การวิเคราะห์ในห้องปฏิบัติการ:

• สเปกโทรสโกปี FTIR⁴: ระบุผลิตภัณฑ์จากการเผาไหม้และแหล่งเชื้อเพลิง
• กล้องจุลทรรศน์: ตรวจสอบหน้าตัดของซีลเพื่อหาการแทรกซึมของความร้อน
• การทดสอบความแข็ง: วัดการเปลี่ยนแปลงความแข็งของซีลจากการสัมผัสความร้อน
• การวิเคราะห์สารตกค้าง: ระบุชนิดและความเข้มข้นของเชื้อเพลิง

การวินิจฉัยแยกโรค

แยกความแตกต่างระหว่างผลกระทบของดีเซลกับความล้มเหลวที่คล้ายกัน:

ผลกระทบของดีเซล vs. การเกิดประกายไฟไฟฟ้า:

• เอฟเฟกต์ดีเซล: ความเสียหายกระจาย, การสะสมของคาร์บอน, ไม่มีรอยกัดกร่อนของโลหะ
• ไฟฟ้า: ความเสียหายเฉพาะจุด, รอยกร่อนของโลหะ, คราบสะสมของทองแดง

ผลกระทบจากดีเซล vs. การปนเปื้อนของไฮดรอลิก:

• ผลกระทบจากดีเซล: ซีลที่ไหม้เกรียม, การเปลี่ยนสีจากความร้อน, การล้มเหลวอย่างกะทันหัน
• ไฮดรอลิก: ซีลบวม, คราบน้ำมัน, ความล้มเหลวค่อยเป็นค่อยไป

ผลกระทบจากดีเซล vs. การโจมตีทางเคมี:

• ผลกระทบจากดีเซล: ซีลเปราะบาง, รูปแบบความร้อน, การล้มเหลวแบบระเบิด
• สารเคมี: ซีลอ่อนตัว, การกัดกร่อน, การเสื่อมสภาพอย่างต่อเนื่อง

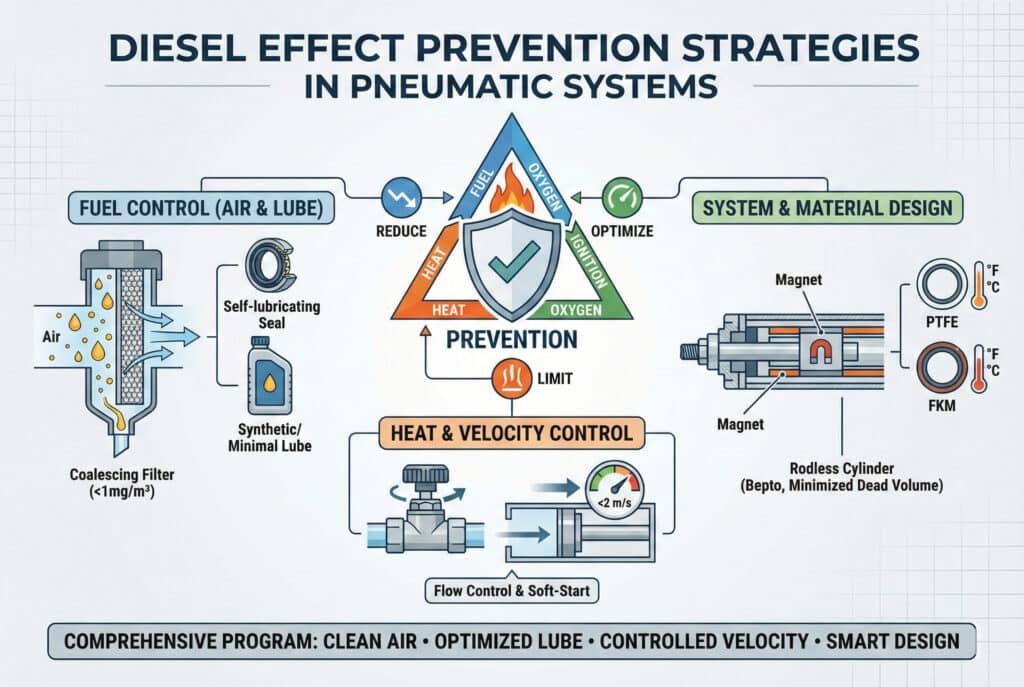

กลยุทธ์การป้องกันใดที่ช่วยลดความเสี่ยงจากผลกระทบของดีเซล?

การป้องกันที่มีประสิทธิภาพต้องครอบคลุมทั้งสามองค์ประกอบของสามเหลี่ยมการเผาไหม้ ️

การป้องกันผลกระทบจากดีเซลต้องกำจัดหรือควบคุมแหล่งเชื้อเพลิงผ่านการกรองอากาศและการจัดการการหล่อลื่นอย่างเหมาะสม ลดความเร็วในการอัดผ่านการควบคุมการไหลและการออกแบบระบบ และลดอัตราส่วนการอัดโดยการกำจัดปริมาตรตายและใช้แรงดันที่เหมาะสม กลยุทธ์เฉพาะรวมถึงการติดตั้งตัวกรองรวมเพื่อกำจัดละอองน้ำมัน ลดหรือกำจัดน้ำมันหล่อลื่นในแอปพลิเคชันความเร็วสูง จำกัดความเร็วของลูกสูบให้ต่ำกว่า 2 เมตรต่อวินาที ใช้สารหล่อลื่นที่เข้ากันได้กับออกซิเจนในแอปพลิเคชันที่สำคัญ และเลือกการออกแบบกระบอกสูบที่มีปริมาตรตายน้อยที่สุดที่ Bepto Pneumatics กระบอกสูบไร้ก้านของเรามีการออกแบบที่ช่วยลดความเสี่ยงของผลกระทบจากดีเซลด้วยการปรับเส้นทางการไหลของอากาศให้เหมาะสมและลดปริมาตรที่อากาศไม่สามารถไหลผ่านได้.

การจัดการคุณภาพอากาศ

การควบคุมปริมาณน้ำมันเป็นกลยุทธ์การป้องกันที่มีประสิทธิภาพมากที่สุด:

ข้อกำหนดการกรอง:

1. ตัวกรองแบบรวมตัว: กำจัดละอองน้ำมันให้เหลือ <1 มิลลิกรัม/ลูกบาศก์เมตร (ISO 8573-1⁵ ชั้น 1)
2. ไส้กรองคาร์บอนกัมมันต์: กำจัดไอระเหยของน้ำมันสำหรับการใช้งานที่สำคัญ
3. ตำแหน่งของตัวกรอง: ติดตั้งทันทีที่ตำแหน่งต้นทางของถังที่มีความเสี่ยงสูง
4. การบำรุงรักษา: แทนที่องค์ประกอบก่อนการอิ่มตัว

การเลือกคอมเพรสเซอร์:

• เครื่องอัดอากาศแบบไร้น้ำมัน: กำจัดแหล่งน้ำมันหลัก
• น้ำมันท่วมด้วยการบำบัด: ยอมรับได้หากผ่านการกรองอย่างถูกต้อง
• ประเภทแบบหมุนหรือแบบเกลียว: น้ำมันคงเหลือต่ำกว่าเครื่องจักรแบบลูกสูบ

การเพิ่มประสิทธิภาพการหล่อลื่น

การจัดการการหล่อลื่นที่เหมาะสมช่วยสมดุลระหว่างการป้องกันการสึกหรอและความเสี่ยงของการติดไฟ:

ประเภทการใช้งาน	กลยุทธ์การหล่อลื่น	เป้าหมายความเข้มข้นของน้ำมัน
ความเร็วสูง (>2 เมตร/วินาที)	น้อยมากหรือไม่มีเลย ใช้ซีลที่มีสารหล่อลื่นในตัว	<1 มิลลิกรัมต่อลูกบาศก์เมตร
ความเร็วปานกลาง (1-2 เมตรต่อวินาที)	การหล่อลื่นเบา น้ำมันสังเคราะห์	1-5 มิลลิกรัมต่อลูกบาศก์เมตร
ความเร็วต่ำ (<1 เมตรต่อวินาที)	การหล่อลื่นมาตรฐานที่ยอมรับได้	5-10 มิลลิกรัมต่อลูกบาศก์เมตร
บริการออกซิเจน	ใช้สารหล่อลื่นที่เข้ากันได้กับออกซิเจนเท่านั้น	<0.1 มิลลิกรัม/ลูกบาศก์เมตร

การตั้งค่าเครื่องหล่อลื่น:

• เริ่มต้นด้วยคำแนะนำขั้นต่ำของผู้ผลิต
• ตรวจสอบการสึกหรอของซีลและปรับขึ้นเฉพาะเมื่อจำเป็นเท่านั้น
• ใช้สารหล่อลื่นสังเคราะห์ที่มีอุณหภูมิการติดไฟสูงกว่า (400-450°C เทียบกับ 300-350°C สำหรับน้ำมันแร่)
• พิจารณาใช้วัสดุซีลที่มีคุณสมบัติหล่อลื่นตัวเอง (PTFE, โพลียูรีเทน) เพื่อกำจัดความจำเป็นในการหล่อลื่น

การควบคุมความเร็วและอัตราเร็ว

การจำกัดความเร็วในการบีบอัดช่วยป้องกันสภาวะอะเดียแบติก:

การนำไปใช้ของระบบควบคุมการไหล:

1. ตัวควบคุมการไหลแบบวัดเข้า: จำกัดการเร่งและความเร็วสูงสุด
2. วาล์วสตาร์ทแบบนุ่ม: การกดดันอย่างค่อยเป็นค่อยไปช่วยลดอัตราการบีบอัด
3. วาล์วแบบสัดส่วน: โปรไฟล์ความเร็วที่ตั้งโปรแกรมได้
4. การรองรับแรงกระแทก: ลดการบีบอัดที่ปลายจังหวะ

เป้าหมายการออกแบบ:

• รักษาความเร็วของลูกสูบให้ต่ำกว่า 2 เมตรต่อวินาทีสำหรับการใช้งานมาตรฐาน
• จำกัดความเร็วไว้ที่ 1 เมตรต่อวินาที สำหรับสถานการณ์ที่มีความเสี่ยงสูง (ท่อขนาดใหญ่, คุณภาพอากาศไม่ดี)
• ใช้กระบอกสูบที่มีระยะชักยาวขึ้นเพื่อให้ได้รอบการทำงานที่ต้องการที่ความเร็วต่ำลง

การปรับเปลี่ยนการออกแบบระบบ

เพิ่มประสิทธิภาพการเลือกและการกำหนดค่าของกระบอกสูบ

ข้อพิจารณาในการออกแบบกระบอกสูบ:

• ลดปริมาณสูญเปล่า: หลีกเลี่ยงช่องเบาะที่ลึกและช่องที่ตัน
• การออกแบบแกนผ่าน: กำจัดหนึ่งเล่มที่ไม่มีประโยชน์
• กระบอกสูบไร้แท่ง: การออกแบบแบบไม่มีแกนของ Bepto ของเรามีปริมาตรที่ตายตัวน้อยและการไหลที่สมมาตร
• ขนาดที่เหมาะสม: หลีกเลี่ยงการใช้กระบอกสูบขนาดใหญ่เกินไปซึ่งทำงานที่ความดันต่ำแต่มีความเร็วสูง

การจัดการความดัน

• ใช้แรงดันการทำงานต่ำสุดที่มีประสิทธิภาพ
• ติดตั้งตัวปรับแรงดันเพื่อป้องกันการเกิดแรงดันเกิน
• หลีกเลี่ยงการกดแรงอย่างรวดเร็ว
• พิจารณาการเพิ่มแรงดันแบบเป็นขั้นตอนสำหรับถังขนาดใหญ่

การเลือกวัสดุ

เลือกวัสดุที่ทนต่อผลกระทบจากน้ำมันดีเซล:

วัสดุซีล:

• สารประกอบ PTFE: ทนต่ออุณหภูมิสูง (260°C ต่อเนื่อง)
• โพลียูรีเทน: ทนความร้อนได้ดีกว่าไนไตรล์ (90°C เทียบกับ 80°C)
• ฟลูออโรอีลาสโตเมอร์ (FKM): ทนความร้อนและสารเคมีได้อย่างยอดเยี่ยม
• เพอร์ฟลูออโรอีลาสโตเมอร์ (FFKM): ความต้านทานสูงสุดสำหรับการใช้งานที่ต้องการความสำคัญ

ส่วนประกอบโลหะ:

• อะลูมิเนียมชุบอโนไดซ์: ให้การป้องกันความร้อนและการต้านทานการกัดกร่อน
• สแตนเลส: ความต้านทานความร้อนที่เหนือกว่าสำหรับลูกสูบและก้านสูบ
• การชุบโครเมียมแข็ง: ป้องกันความเสียหายจากการเผาไหม้

การเฝ้าระวังและการตรวจพบในระยะแรก

ติดตั้งระบบเพื่อตรวจจับผลกระทบจากดีเซลก่อนเกิดความเสียหายอย่างรุนแรง:

1. การตรวจสอบทางเสียง: ฟังเสียง “ป๊อป” จากการเผาไหม้หรือเสียงผิดปกติ
2. การตรวจสอบอุณหภูมิ: เซ็นเซอร์อินฟราเรดตรวจจับความร้อนที่พุ่งสูงขึ้น
3. การตรวจสอบความดัน: ตรวจจับแรงดันที่เพิ่มขึ้นเกินแรงดันจ่าย
4. การตรวจสอบด้วยสายตา: ตรวจสอบคราบสะสมของคาร์บอนหรือการเปลี่ยนสีจากความร้อนเป็นประจำ
5. การตรวจสอบซีล: การตรวจสอบรายไตรมาสเพื่อความเสียหายจากความร้อนในระยะแรก

โปรแกรมการป้องกันแบบครอบคลุม

สำหรับโรงงานของไมเคิล เราได้ดำเนินการโปรแกรมป้องกันผลกระทบจากดีเซลอย่างครบวงจร:

การดำเนินการทันที:

1. ติดตั้งตัวกรองรวมขนาด 0.01 มก./ลบ.ม. บนวงจรความเร็วสูงทั้งหมด
2. ลดการตั้งค่าเครื่องหล่อลื่นลง 70% บนกระบอกสูบที่ได้รับผลกระทบ
3. เปลี่ยนกระบอกสูบที่เสียหายด้วยชุดลูกสูบไร้ก้าน Bepto ที่มีปริมาตรตายน้อยที่สุด
4. ติดตั้งตัวควบคุมการไหลที่จำกัดความเร็วไว้ที่ 2.0 เมตรต่อวินาที

การปรับปรุงในระยะยาว:

1. อัปเกรดเป็นคอมเพรสเซอร์แบบปราศจากน้ำมันสำหรับสายการผลิตที่สำคัญ
2. ดำเนินการโปรแกรมการตรวจสอบรายไตรมาสสำหรับคราบคาร์บอน
3. ฝึกอบรมพนักงานซ่อมบำรุงเกี่ยวกับการรับรู้และป้องกันผลกระทบจากดีเซล
4. จัดตั้งการตรวจวัดคุณภาพอากาศที่จุดสำคัญ

ผลลัพธ์:

• ไม่มีเหตุการณ์ผลกระทบจากดีเซลเป็นศูนย์ใน 18 เดือนหลังการดำเนินการ
• ชีวิตของสัตว์น้ำจำพวกแมวน้ำเพิ่มขึ้นจาก 3-6 เดือน เป็น 12-18 เดือน
• ลดการล้มเหลวของกระบอกสูบลง 85% โดยรวม
• ประมาณการประหยัดรายปี: $380,000 จากการลดเวลาหยุดทำงานและค่าอะไหล่

ข้อควรพิจารณาพิเศษสำหรับบริการออกซิเจน

บรรยากาศที่มีออกซิเจนสูงเพิ่มความเสี่ยงของผลกระทบจากดีเซลอย่างมาก:

• ใช้เฉพาะวัสดุและสารหล่อลื่นที่เข้ากันได้กับออกซิเจนเท่านั้น
• กำจัดสิ่งปนเปื้อนไฮโดรคาร์บอนทั้งหมด (<0.1 มิลลิกรัม/ลูกบาศก์เมตร)
• จำกัดความเร็วไม่เกิน <0.5 เมตรต่อวินาที
• ใช้ขั้นตอนการทำความสะอาดและการประกอบที่เฉพาะเจาะจง
• ปฏิบัติตามแนวทางของ CGA (สมาคมก๊าซอัด)

บทสรุป

ปรากฏการณ์ดีเซลเอฟเฟกต์เป็นปรากฏการณ์ที่พบได้ยากแต่สามารถก่อให้เกิดความเสียหายร้ายแรงได้ หากสามารถป้องกันได้อย่างถูกต้องผ่านการจัดการคุณภาพอากาศ การควบคุมความเร็ว และการออกแบบระบบที่เหมาะสม—การเข้าใจหลักฟิสิกส์จะช่วยให้คุณสามารถปกป้องทั้งอุปกรณ์และบุคลากรได้.

คำถามที่พบบ่อยเกี่ยวกับผลกระทบของดีเซลในกระบอกสูบนิวเมติก

1. สำรวจหลักการพื้นฐานทางอุณหพลศาสตร์ของกระบวนการอะเดียแบติกและผลกระทบต่ออุณหภูมิของก๊าซ. ↩

2. โปรดอ้างอิงข้อมูลอุตสาหกรรมเกี่ยวกับจุดติดไฟอัตโนมัติของสารหล่อลื่นสังเคราะห์และแร่ชนิดต่างๆ. ↩

3. เข้าใจความสัมพันธ์ทางคณิตศาสตร์ระหว่างความดัน ปริมาตร และอุณหภูมิในระหว่างการอัดก๊าซ. ↩

4. เรียนรู้วิธีการใช้สเปกโทรสโกปีอินฟราเรดแบบฟูเรียร์ทรานส์ฟอร์มในการระบุการเปลี่ยนแปลงทางเคมีในชิ้นส่วนอุตสาหกรรมที่เสียหาย. ↩

5. ทบทวนมาตรฐานสากลสำหรับคุณภาพอากาศอัดและระดับความบริสุทธิ์ของสิ่งปนเปื้อน. ↩
