กระบอกลมความเร็วสูงเทียบกับมาตรฐาน: การระบุความต้องการ

การระบุกระบอกลมมาตรฐานสำหรับการใช้งานความเร็วสูงไม่ได้ทำให้ได้ผลลัพธ์ที่ช้าลงตามที่คุณต้องการ — แต่จะทำให้เกิดการล้มเหลวของซีล, การแตกของฝาปิด, การดีดตัวกลับที่ไม่ควบคุม, และวงจรการบำรุงรักษาที่ใช้เวลามากกว่าการออกแบบเครื่องจักรเดิม 💥 ในทางกลับกัน การระบุกระบอกลมความเร็วสูงในกรณีที่ใช้กระบอกมาตรฐานได้สมบูรณ์แบบ จะเพิ่มค่าใช้จ่าย, ความซับซ้อน, และระยะเวลาในการผลิตให้กับเครื่องจักรที่ไม่ต้องการสิ่งเหล่านี้เลย.

คำตอบสั้น ๆ: กระบอกลมมาตรฐานถูกออกแบบมาสำหรับความเร็วของลูกสูบสูงสุดประมาณ 0.5–1.5 เมตรต่อวินาที โดยใช้ระบบกันกระแทกแบบมาตรฐานและรูปทรงซีลมาตรฐาน — ในขณะที่กระบอกลมความเร็วสูงถูกออกแบบมาเพื่อความเร็วของลูกสูบต่อเนื่องที่ 3–10 เมตรต่อวินาที หรือมากกว่า โดยมีการเสริมความแข็งแรงที่ปลายกระบอกและการปรับพอร์ตแบบไหลสูง ระบบซีลที่มีแรงเสียดทานต่ำ และกลไกรองรับแรงกระแทกที่แม่นยำซึ่งสามารถดูดซับพลังงานจลน์ของลูกสูบที่เคลื่อนที่ด้วยความเร็วสูงได้โดยไม่เกิดแรงกระแทกทางกลหรือความเสียหายต่อซีล.

จอห์น วิศวกรออกแบบเครื่องจักรที่บริษัทผู้ผลิตอุปกรณ์ประกอบอิเล็กทรอนิกส์ขนาดใหญ่ในเมืองเซินเจิ้น ประเทศจีน กำลังประสบปัญหาการแตกร้าวที่ปลายกระบอกสูบสำหรับใส่ชิ้นส่วนอย่างต่อเนื่อง ซึ่งทำงานด้วยความเร็วการเคลื่อนที่ 2.2 เมตรต่อวินาที โดยกระบอกสูบดังกล่าวเป็นมาตรฐาน กระบอก ISO¹ ถูกกำหนดไว้สำหรับขนาดเส้นผ่านศูนย์กลางและระยะชักที่ถูกต้อง — แต่ระบบกันกระแทกของพวกมันถูกออกแบบสำหรับความเร็วเข้าสูงสุด 1.0 เมตรต่อวินาที ที่ความเร็ว 2.2 เมตรต่อวินาที พลังงานจลน์² การมาถึงจุดเริ่มต้นของเบาะนั่งคือ:

$E_k = \frac{1}{2} m v^2 = \frac{1}{2} \times 0.85 \times 2.2^2 = 2.06 \text{ จูล}$

มากกว่าสี่เท่าของพลังงานที่เบาะมาตรฐานของเขาได้รับการจัดอันดับให้ดูดซับ การเปลี่ยนมาใช้กระบอกสูบความเร็วสูงพร้อมเบาะปรับอัตโนมัติที่ได้รับการจัดอันดับให้ 5 เมตร/วินาที ช่วยขจัดปัญหาความล้มเหลวของฝาปิดปลายได้อย่างสมบูรณ์ และทำให้เขาสามารถเพิ่มประสิทธิภาพการทำงานของเครื่องจักรได้อีก 35% โดยไม่ต้องมีการเปลี่ยนแปลงทางกลเพิ่มเติมใดๆ นั่นคือการตัดสินใจเลือกกระบอกสูบประเภทที่กำหนดว่าเครื่องจักรความเร็วสูงจะเชื่อถือได้หรือเสียหายบ่อยที่ Bepto Pneumatics🛠️

สารบัญ

• กระบอกลมความเร็วสูงและมาตรฐานแตกต่างกันอย่างไรในด้านการออกแบบ?
• เกณฑ์ประสิทธิภาพหลักที่บ่งชี้ถึงแอปพลิเคชันความเร็วสูงคืออะไร?
• เกิดโหมดความล้มเหลวใดขึ้นเมื่อใช้กระบอกสูบมาตรฐานในงานที่มีความเร็วสูง?
• ฉันจะเลือกและระบุกระบอกสูบที่ถูกต้องสำหรับความต้องการความเร็วของฉันได้อย่างไร?

กระบอกลมความเร็วสูงและมาตรฐานแตกต่างกันอย่างไรในด้านการออกแบบ?

ความแตกต่างระหว่างกระบอกลมความเร็วสูงกับกระบอกลมมาตรฐานไม่ได้อยู่ที่รูปลักษณ์ภายนอกเท่านั้น — แต่เป็นผลจากการตอบสนองทางวิศวกรรมพื้นฐานต่อหลักฟิสิกส์ของพลังงานจลน์สูง ความต้องการการไหลของอากาศสูง และการทำงานของซีลที่มีความถี่สูง ซึ่งกระบอกลมมาตรฐานไม่ได้ถูกออกแบบมาเพื่อรองรับ 🔍

กระบอกสูบนิวเมติกความเร็วสูงแตกต่างจากกระบอกสูบมาตรฐานในห้าด้านสำคัญของการออกแบบ:เสริมความแข็งแรงที่ปลายทั้งสองด้านเพื่อทนต่อแรงกระแทกพลังงานสูงซ้ำๆ ขยายขนาดช่องเข้าและทางผ่านให้กว้างขึ้นเพื่อรองรับอัตราการไหลของอากาศสูงที่จำเป็นขณะขับขี่ด้วยความเร็วสูง ออกแบบรูปทรงซีลให้มีแรงเสียดทานต่ำเพื่อลดการเกิดความร้อนและการสึกหรอในรอบการทำงานสูง ระบบกันกระแทกที่ปรับตัวเองได้อย่างแม่นยำเพื่อดูดซับพลังงานจลน์ขณะเข้าสัมผัสโดยไม่เกิดแรงกระแทกทางกล และผิวภายในกระบอกสูบได้รับการขัดแต่งให้มีความเที่ยงตรงสูงยิ่งขึ้น เพื่อรักษาความสมบูรณ์ของซีลแม้ในสภาวะการเลื่อนที่ความเร็วสูง.

ความแตกต่างในการออกแบบ 1: การสร้างปลายท่อ

ฝาปิดปลายกระบอกสูบมาตรฐานถูกหล่อหรือกลึงขึ้นรูปเพื่อทนต่อแรงดันคงที่และพลังงานกระแทกในระดับปานกลางจากการชะลอความเร็วที่มีระบบรองรับที่ความเร็วปกติ ฝาปิดปลายกระบอกสูบสำหรับความเร็วสูงได้รับการออกแบบให้ทนต่อแรงกระแทกซ้ำๆ จากพลังงานจลน์ที่อาจเกิน 10–20 จูลต่อหนึ่งจังหวะที่ความเร็วสูงสุด:

• 🔵 ฝาปิดปลายมาตรฐาน: อลูมิเนียมหล่อหรือเหล็กหล่อเหนียว ความหนาของผนังมาตรฐาน การยึดด้วยสลักแบบมาตรฐานหรือการยึดด้วยตัวถังโปรไฟล์
• 🟢 ฝาปิดปลายความเร็วสูง: ส่วนผนังเสริมแรง, อลูมิเนียมอัลลอยหรือเหล็กที่ผ่านการคลายความเครียด, ข้อกำหนดของแท่งยึดแรงดึงสูง, รูปทรงเบาะที่รองรับแรงกระแทก

ความแตกต่างในการออกแบบ 2: การกำหนดขนาดของพอร์ตและทางเดิน

เมื่อความเร็วลูกสูบสูง กระบอกสูบต้องจ่ายและระบายอากาศในปริมาณมากในช่วงเวลาสั้น ๆ ขนาดของช่องมาตรฐานสร้างข้อจำกัดในการไหลซึ่งจำกัดความเร็วที่สามารถทำได้โดยไม่คำนึงถึงแรงดันจ่าย:

• 🔵 กระบอกสูบมาตรฐาน: ขนาดพอร์ตที่ตรงกับขนาดรูเจาะที่กำหนด — เพียงพอสำหรับ ≤1.5 เมตร/วินาที
• 🟢 กระบอกสูบความเร็วสูง: พอร์ตขยาย — โดยทั่วไปมีขนาด 1.5–2 เท่าของพื้นที่หน้าตัดของพอร์ตมาตรฐานสำหรับขนาดรูเดียวกัน — พร้อมช่องภายในที่ขยายระหว่างพอร์ตและหน้าลูกสูบ

ความเร็วสูงสุดที่สามารถทำได้ของลูกสูบถูกจำกัดโดยพื้นฐานด้วยความสามารถในการไหลของพอร์ต:

$v_{max} = \frac{Q_{port} \times P_{supply}}{A_{piston} \times P_{working}}$

ที่ $Q_{พอร์ต}$ คือ อัตราการไหลสูงสุดของพอร์ตที่ความดันจ่าย ปริมาตรของพอร์ตที่เพิ่มขึ้นเป็นสองเท่าจะทำให้ความเร็วสูงสุดที่สามารถทำได้เพิ่มขึ้นประมาณสองเท่าที่ความดันจ่ายเดียวกัน.

ความแตกต่างในการออกแบบ 3: ระบบซีล

ซีลกระบอกสูบมาตรฐานใช้รูปทรงขอบซีลแบบดั้งเดิมที่ปรับให้เหมาะสมสำหรับแรงเสียดทานต่ำที่ความเร็วปานกลางและช่วงเวลาหยุดนิ่งที่ยาวนาน ซีลความเร็วสูงได้รับการออกแบบทางวิศวกรรมสำหรับสภาวะการทำงานที่แตกต่างกันโดยสิ้นเชิง:

• 🔵 ตราประทับมาตรฐาน: ซีลริมฝีปาก NBR หรือ PU, แรงเสียดทานปานกลาง, ปรับให้เหมาะสมสำหรับการซีลแบบคงที่และการทำงานแบบรอบความเร็วต่ำ
• 🟢 ซีลความเร็วสูง: แรงเสียดทานต่ำ เคลือบด้วย PTFE³ หรือซีลคอมโพสิต UHMWPE, พื้นที่สัมผัสริมขอบที่ลดลง, รูปทรงร่องหล่อลื่นที่ได้รับการปรับให้เหมาะสม, รองรับการใช้งานต่อเนื่องในความถี่สูงโดยไม่เสื่อมสภาพจากความร้อน

ความแตกต่างด้านการออกแบบ 4: ระบบรองรับแรงกระแทก

นี่คือความแตกต่างด้านการออกแบบที่สำคัญที่สุด — และเป็นสาเหตุของความล้มเหลวมากที่สุดเมื่อใช้กระบอกสูบมาตรฐานในวงจรความเร็วสูง:

• 🔵 หมอนมาตรฐาน: การปรับวาล์วเข็มแบบคงที่, อัตราความเร็วเข้าของอากาศที่รองรับโดยทั่วไป 0.5–1.5 เมตรต่อวินาที, ดูดซับพลังงานจลน์ปานกลางผ่านการบีบอัดอากาศที่ควบคุมได้
• 🟢 เบาะรองรับแรงกระแทกความเร็วสูง: กลไกเบาะรองรับที่ปรับตัวเองหรือชดเชยอัตโนมัติ, อัตราความเร็วในการเข้า 3–10 เมตรต่อวินาที, รูปทรงของเบาะรองรับที่มีความแม่นยำซึ่งรักษาโปรไฟล์การชะลอความเร็วที่สม่ำเสมอในช่วงความเร็วที่กำหนดทั้งหมดโดยไม่ต้องปรับด้วยตนเอง

ความแตกต่างด้านการออกแบบ 5: พื้นผิวภายในรูเจาะ

• 🔵 ขนาดรูมาตรฐาน: Ra 0.4–0.8 µm — เพียงพอสำหรับความเร็วในการเลื่อนของซีลมาตรฐาน
• 🟢 บ่อเจาะความเร็วสูง: Ra 0.1–0.2 µm — พื้นผิวแบบกระจกเงาที่ช่วยลดการเกิดความร้อนจากแรงเสียดทานของซีลและยืดอายุการใช้งานของซีลที่ความเร็วในการเลื่อนสูง

ที่ Bepto Pneumatics เราจัดจำหน่ายกระบอกลมนิวแมติกความเร็วสูงในโปรไฟล์ตัวเรือนที่สอดคล้องกับมาตรฐาน ISO 15552 พร้อมระบบกันกระแทกแบบปรับตัวเองได้ รองรับความเร็วสูงสุดถึง 5 เมตรต่อวินาที ขนาดเส้นผ่านศูนย์กลางภายในตั้งแต่ 32 มม. ถึง 125 มม. พร้อมระยะชักมาตรฐานทุกรูปแบบ 💡

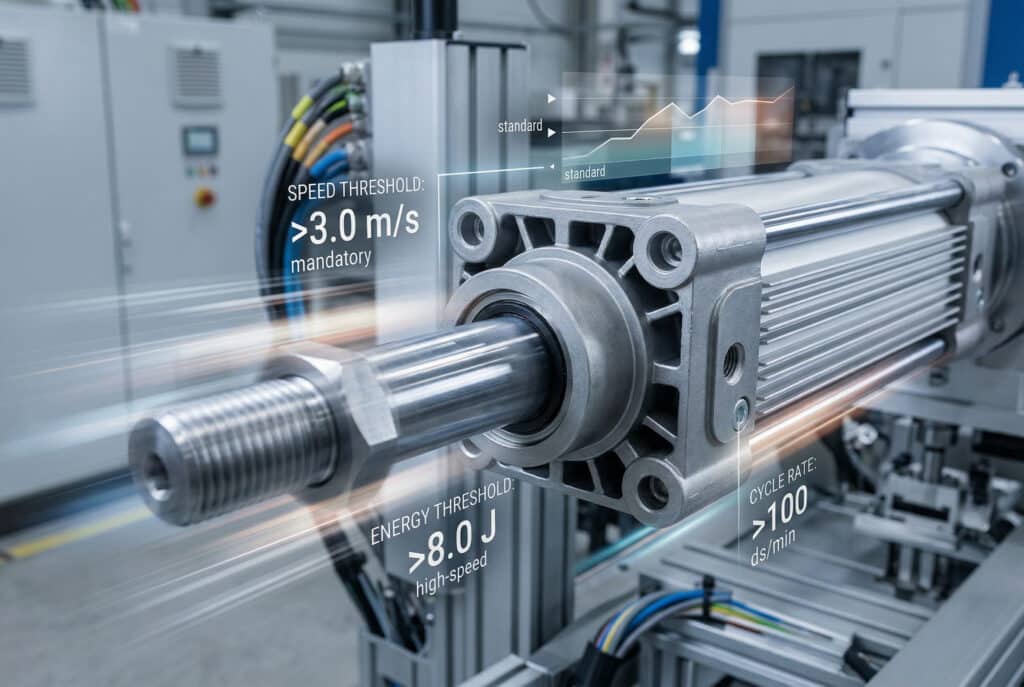

เกณฑ์ประสิทธิภาพหลักที่บ่งชี้ถึงแอปพลิเคชันความเร็วสูงคืออะไร?

การระบุว่าการใช้งานของคุณต้องการกระบอกสูบความเร็วสูงอย่างแท้จริงหรือไม่ — แทนที่จะเป็นกระบอกสูบมาตรฐานที่มีขนาดถูกต้อง — จำเป็นต้องประเมินเกณฑ์เชิงปริมาณสี่ประการที่กำหนดขอบเขตระหว่างโหมดการทำงานมาตรฐานและโหมดการทำงานความเร็วสูง ⚙️

การใช้งานต้องการกระบอกสูบความเร็วสูงเมื่อมีการเกินเกณฑ์ใดเกณฑ์หนึ่งต่อไปนี้: ความเร็วลูกสูบเกิน 1.5 เมตรต่อวินาทีอย่างต่อเนื่อง, อัตราการทำงานเกิน 60 ครั้งต่อนาทีสำหรับขนาดรูเจาะเกิน 40 มิลลิเมตร, พลังงานจลน์ที่ปลายการเคลื่อนที่เกิน 2.5 จูล, หรือความเร็วขณะเข้าสู่ระบบกันกระแทกเกินค่าสูงสุดที่ผู้ผลิตกำหนดไว้สำหรับระบบกันกระแทกของกระบอกสูบมาตรฐาน.

เกณฑ์ที่ 1: ความเร็วของลูกสูบ

ตัวชี้วัดที่ตรงที่สุด — คำนวณความเร็วเฉลี่ยของลูกสูบที่ต้องการจากระยะชักและเวลาชักที่มีอยู่:

$v_{avg} = \frac{2 \times L_{stroke}}{t_{cycle} – t_{dwell}}$

ความเร็วเฉลี่ยของลูกสูบ	ประเภทกระบอกที่ต้องการ
ต่ำกว่า 0.5 เมตรต่อวินาที	กระบอกมาตรฐาน — ทุกเกรด
0.5 – 1.5 เมตรต่อวินาที	กระบอกมาตรฐาน — ยืนยันระดับความนุ่มของเบาะรองรับ
1.5 – 3.0 เมตรต่อวินาที	⚠️ ขอบเขต — ตรวจสอบความเร็วในการเข้าสู่เบาะรองรับ
สูงกว่า 3.0 เมตรต่อวินาที	✅ กระบอกสูบความเร็วสูงเป็นข้อบังคับ

เกณฑ์ที่ 2: อัตราการหมุนเวียน

อัตราการทำงานที่สูงทำให้เกิดความเครียดสะสมทางความร้อนและกลไกต่อซีลและตัวรองรับ แม้ที่ความเร็วการเคลื่อนที่แต่ละครั้งอยู่ในระดับปานกลางก็ตาม คำนวณอัตราการทำงานของคุณและใช้เกณฑ์ตามขนาดรูเจาะ:

ขนาดรูเจาะ	อัตราการหมุนรอบสูงสุดของกระบอกสูบมาตรฐาน	จำเป็นต้องใช้ความเร็วสูงขึ้นไป
≤ 32 มม.	120 ครั้งต่อนาที	150 ครั้งต่อนาที
40 – 63 มิลลิเมตร	80 ครั้งต่อนาที	100 ครั้งต่อนาที
80 – 100 มม.	50 ครั้งต่อนาที	60 ครั้งต่อนาที
≥ 125 มม.	30 ครั้งต่อนาที	40 ครั้งต่อนาที

เกณฑ์ที่ 3: พลังงานจลน์ ณ จุดสิ้นสุดของการเคลื่อนไหว

คำนวณพลังงานจลน์ที่เบาะต้องดูดซับในตอนท้ายของแต่ละจังหวะ:

$E_k = \frac{1}{2}(m_{piston} + m_{load}) \times v_{entry}^2$

ซึ่ง $$v_{entry}$$ คือความเร็วของลูกสูบในช่วงเวลาที่เกิดการสัมผัสกับตัวกันกระแทก — โดยทั่วไปจะอยู่ที่ 80–90% ของความเร็วเฉลี่ยของลูกสูบสำหรับวงจรที่ปรับแต่งมาอย่างดี.

พลังงานจลน์เมื่อเข้าสู่จุดรองรับ	ประเภทกระบอกที่ต้องการ
ต่ำกว่า 1.0 จูล	กระบอกมาตรฐาน
1.0 – 2.5 จูล	กระบอกมาตรฐาน — ตรวจสอบค่าความทนทานของซีลกันรั่ว
2.5 – 8.0 จูล	กระบอกสูบความเร็วสูงพร้อมระบบรองรับแรงกระแทกแบบปรับอัตโนมัติ
มากกว่า 8.0 จูล	กระบอกสูบความเร็วสูง + โช้คอัพภายนอก

เกณฑ์มาตรฐานที่ 4: การวิเคราะห์ปริมาณงานที่จำเป็น

ทำงานย้อนกลับจากข้อกำหนดปริมาณการผลิตของเครื่องจักรของคุณเพื่อยืนยันว่ากระบอกสูบความเร็วสูงมีความจำเป็นจริงหรือไม่ — หรือว่าการเปลี่ยนแปลงการจัดวางสามารถบรรลุปริมาณการผลิตเดียวกันด้วยกระบอกสูบมาตรฐานที่ความเร็วต่ำกว่าได้:

$$\text{จำนวนครั้งต่อนาทีที่ต้องการ} = \frac{\text{จำนวนชิ้นต่อชั่วโมง}}{60 \times \text{จำนวนครั้งต่อชิ้น}}$$

หากการคำนวณนี้ให้ค่าอัตราการหมุนเวียนต่ำกว่าเกณฑ์มาตรฐานของกระบอกสูบสำหรับขนาดรูเจาะของคุณ กระบอกสูบมาตรฐานที่ตั้งค่าแรงดันและการไหลให้เหมาะสมอาจสามารถบรรลุปริมาณการผลิตของคุณได้โดยไม่ต้องใช้ข้อกำหนดความเร็วสูง ควรตรวจสอบโดยการคำนวณก่อนเสมอ ก่อนที่จะอัปเกรดไปใช้ข้อกำหนดความเร็วสูง 🎯

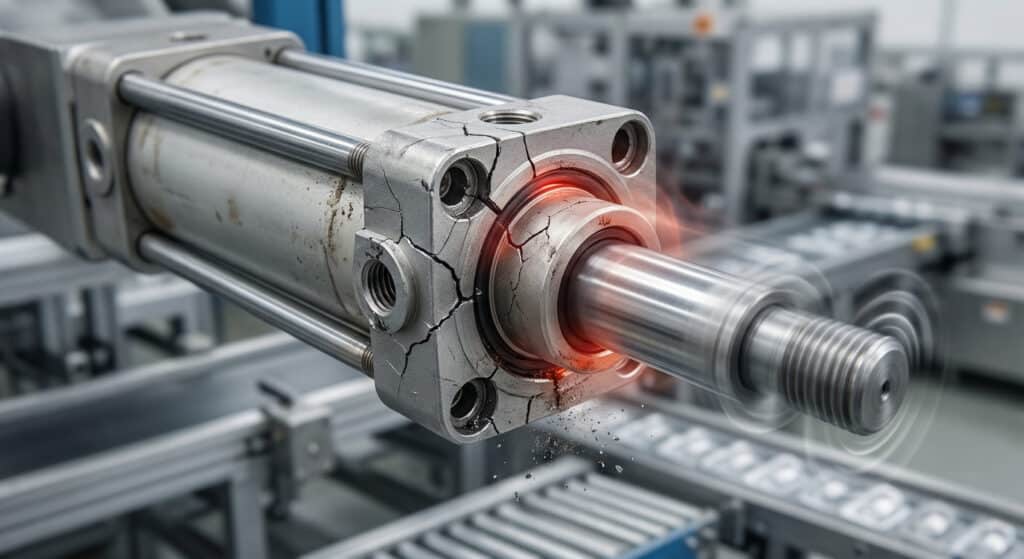

เกิดโหมดความล้มเหลวใดขึ้นเมื่อใช้กระบอกสูบมาตรฐานในงานที่มีความเร็วสูง?

การเข้าใจรูปแบบความล้มเหลวของกระบอกสูบมาตรฐานที่ถูกนำไปใช้ผิดวิธีในบริการความเร็วสูงคือเหตุผลที่น่าเชื่อถือที่สุดสำหรับการระบุข้อมูลที่ถูกต้อง — เพราะแต่ละรูปแบบความล้มเหลวสามารถทำนายได้, เป็นแบบก้าวหน้า, และสามารถหลีกเลี่ยงได้โดยสิ้นเชิง. 🏭

เมื่อกระบอกลมมาตรฐานถูกใช้งานที่ความเร็วเกินกว่าที่กำหนดไว้ จะเกิดลักษณะความล้มเหลวห้าแบบในลำดับที่สามารถคาดการณ์ได้: การกระเด้งของตัวกันกระแทกและการดีดตัวกลับเมื่อสิ้นสุดการเคลื่อนที่, ตามด้วยการสึกหรอของซีลที่เกิดจากอุณหภูมิสูง, ตามด้วยการแตกร้าวของฝาปิดเนื่องจากแรงกระแทกซ้ำ, ตามด้วยการเกิดรอยขีดข่วนในรูเนื่องจากเศษซีล, และสุดท้ายคือความล้มเหลวของตัวกระบอกอย่างรุนแรงหากการใช้งานยังคงดำเนินต่อไป แต่ละขั้นตอนจะก่อให้เกิดความเสียหายเพิ่มเติมต่อเครื่องจักร, อุปกรณ์, และชิ้นงาน.

โหมดความล้มเหลว 1: การเด้งและการสะท้อนของเบาะ

อาการแรกของการทำงานของกระบอกสูบมาตรฐานที่เกินกว่าค่าที่กำหนดของเบาะรองรับ ลูกสูบมาถึงจุดเริ่มต้นของเบาะรองรับด้วยพลังงานจลน์มากกว่าที่เบาะรองรับสามารถดูดซับได้ในความยาวของเบาะรองรับที่มีอยู่ — ลูกสูบจะชะลอความเร็วลงบางส่วน, กดอากาศในเบาะรองรับให้ถึงแรงดันสูงสุด, จากนั้นจะดีดตัวกลับเข้าสู่จังหวะการทำงานอย่างยืดหยุ่น อาการ:

• ⚠️ ได้ยินเสียงโลหะกระทบกันดังที่ปลายจังหวะ
• ⚠️ การเคลื่อนไหวแบบเด้งกลับที่มองเห็นได้ของเครื่องมือที่ติดตั้ง
• ⚠️ ตำแหน่งปลายจังหวะที่ไม่สม่ำเสมอ
• ⚠️ การสึกหรอของวาล์วเข็มกันกระแทกที่เร็วขึ้น

โหมดความล้มเหลว 2: การเสื่อมสภาพทางความร้อนของซีล

เมื่อมีความเร็วสูงอย่างต่อเนื่อง ความเร็วในการเลื่อนระหว่างซีลลูกสูบกับบอจะเกิดความร้อนเสียดสีซึ่งเกินความสามารถในการระบายความร้อนของวัสดุซีลมาตรฐาน ซีล NBR จะเริ่มแข็งตัวและแตกร้าวเมื่ออุณหภูมิสัมผัสเกิน 100°C — ซึ่งเป็นอุณหภูมิที่ถึงในบริเวณสัมผัสซีลเมื่อความเร็วของลูกสูบเกิน 2 เมตรต่อวินาทีในบอที่มีผิวมาตรฐาน อาการ:

• ⚠️ การรั่วซึมภายในแบบค่อยเป็นค่อยไป — สูญเสียแรงและความเร็ว
• ⚠️ เศษยางสีดำในอากาศที่ระบายออก
• ⚠️ ริมฝีปากแข็งและแตกเมื่อตรวจสอบ
• ⚠️ การเพิ่มขึ้นของการใช้ลมโดยไม่มีการรั่วไหลจากภายนอก

โหมดความล้มเหลว 3: การแตกร้าวของฝาปิดปลาย

การรับแรงกระแทกซ้ำ ๆ จากจังหวะการเคลื่อนไหวด้วยความเร็วสูงและไม่มีเบาะรองรับที่เพียงพอ จะก่อให้เกิดรอยร้าวจากความล้าในฝาปิดปลายมาตรฐาน โดยมักเริ่มต้นที่จุดที่มีความเค้นสูง เช่น รูเบาะรองรับหรือรูสลักยึด อาการความเสียหายลักษณะนี้ถือว่าอันตรายอย่างยิ่ง เนื่องจากสามารถลุกลามจากรอยร้าวขนาดเล็กจนกลายเป็นรอยแตกหักอย่างฉับพลันโดยไม่มีสัญญาณเตือนที่เห็นได้ชัด อาการที่สังเกตได้:

• ⚠️ มีรอยแตกร้าวขนาดเล็กที่เห็นได้ชัดบริเวณที่นั่งเบาะ
• ⚠️ การรั่วไหลของอากาศจากหน้าฝาปิดปลาย
• ⚠️ การแตกหักของปลายท่ออย่างฉับพลันและรุนแรง — เสี่ยงกระเด็น ⚠️

โหมดความล้มเหลว 4: ร่องรอยการขูดขีดในรูเจาะ

เศษซีลที่เกิดจากการเสื่อมสภาพทางความร้อนและเศษซีลที่แข็งตัวหมุนเวียนอยู่ในรูเจาะและทำหน้าที่เป็นอนุภาคขัดถูระหว่างซีลลูกสูบและพื้นผิวรูเจาะ — ทำให้พื้นผิวรูเจาะเป็นรอยและสร้างเส้นทางรั่วที่เร่งการสึกหรอของซีลเพิ่มเติมในวงจรการเสื่อมสภาพที่เสริมตัวเอง เมื่อการเป็นรอยของรูเจาะเริ่มต้นขึ้น การเปลี่ยนกระบอกสูบเป็นวิธีแก้ไขเพียงอย่างเดียว — การเปลี่ยนซีลไม่สามารถฟื้นฟูรูเจาะที่เป็นรอยให้กลับมาใช้งานได้.

ความล้มเหลวรูปแบบที่ 5: ความเสียหายทางอ้อมที่ทวีความรุนแรงขึ้น

นอกเหนือจากตัวกระบอกสูบเองแล้ว การเสียหายของกระบอกสูบมาตรฐานความเร็วสูงยังก่อให้เกิดความเสียหายต่ออุปกรณ์ที่เชื่อมต่ออยู่:

• ⚠️ เครื่องมือและอุปกรณ์จับยึด การกระแทกและการสั่นสะเทือนจากความเสียหายของเครื่องมือที่มีความแม่นยำ
• ⚠️ ชิ้นงาน: การกระแทกที่จุดสิ้นสุดการเคลื่อนที่โดยไม่ควบคุมจะทำให้ชิ้นส่วนเสียหายหรือถูกปฏิเสธ
• ⚠️ อุปกรณ์ติดตั้ง: การกระแทกซ้ำๆ ทำให้สลักเกลียวและตัวยึดหลวม
• ⚠️ เซ็นเซอร์ตรวจจับระยะใกล้: แรงสั่นสะเทือนกระแทกทำลายการติดตั้งและการจัดตำแหน่งของเซ็นเซอร์

พบกับมาเรีย ผู้จัดการฝ่ายวิศวกรรมการผลิตที่บริษัทผู้ผลิตเครื่องบรรจุภัณฑ์แบบบลิสเตอร์ความเร็วสูงในเมืองโบโลญญา ประเทศอิตาลี เครื่องจักรของเธอเดิมใช้กระบอกสูบมาตรฐาน ISO 15552 บนแขนลำเลียงผลิตภัณฑ์ที่ทำงานด้วยความเร็ว 2.8 เมตรต่อวินาที ทีมบริการภาคสนามของเธอต้องเปลี่ยนกระบอกสูบทุก 6–8 สัปดาห์ในฐานเครื่องจักรที่ติดตั้งอยู่ — ด้วยค่าใช้จ่ายในการรับประกันที่คุกคามความสามารถในการทำกำไรของสายผลิตภัณฑ์ทั้งหมดของเธอการเปลี่ยนมาใช้กระบอกสูบความเร็วสูงที่มีระบบกันกระแทกแบบปรับตัวเองได้ ซึ่งรองรับความเร็วได้ถึง 5 เมตรต่อวินาที ในวงจรแขนถ่ายโอนของเธอ ทำให้ไม่ต้องเปลี่ยนกระบอกสูบภายใต้การรับประกันเลยในปีแรกหลังการเปลี่ยนแปลง ค่าใช้จ่ายในการบำรุงรักษาที่ลดลงของเธอสามารถคืนทุนสำหรับการอัปเกรดกระบอกสูบทั้งหมดในระบบที่ติดตั้งไว้ภายในเวลาเพียงสี่เดือน 😊

ฉันจะเลือกและระบุกระบอกสูบที่ถูกต้องสำหรับความต้องการความเร็วของฉันได้อย่างไร?

เมื่อความแตกต่างในการออกแบบและรูปแบบความล้มเหลวได้รับการกำหนดไว้อย่างชัดเจนแล้ว กระบวนการคัดเลือกจะต้องผ่านขั้นตอนทางวิศวกรรม 5 ขั้นตอน ซึ่งแปลงความต้องการด้านความเร็ว น้ำหนัก และรอบการทำงานของแอปพลิเคชันของคุณให้กลายเป็นข้อกำหนดของกระบอกสูบที่สมบูรณ์ 🔧

ในการเลือกกระบอกสูบที่เหมาะสมสำหรับการใช้งานความเร็วสูง ให้คำนวณความเร็วลูกสูบที่ต้องการและพลังงานจลน์ ยืนยันว่าไม่มีความเร็วหรือพลังงานจลน์เกินเกณฑ์ความเร็วสูงทั้งสี่ระดับ เลือกเกรดกระบอกสูบและประเภทของตัวกันกระแทกที่เหมาะสม กำหนดขนาดรูกระบอกสูบตามแรงที่ต้องการโดยใช้ปัจจัยปรับแก้ตามความเร็วที่เหมาะสม และระบุขนาดของพอร์ตและรูปแบบการควบคุมการไหลที่จำเป็นเพื่อให้ได้ความเร็วเป้าหมายที่แรงดันการทำงานของคุณ.

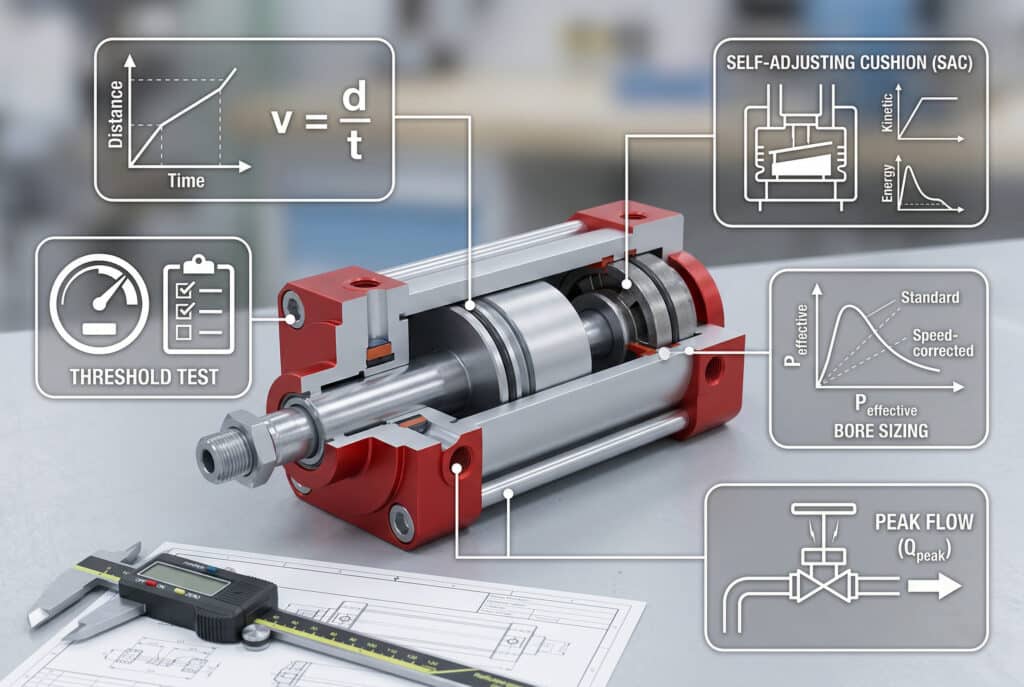

คู่มือการเลือกกระบอกสูบความเร็วสูงแบบ 5 ขั้นตอน

ขั้นตอนที่ 1: คำนวณความเร็วของลูกสูบที่ต้องการและพลังงานจลน์

จากเวลาการทำงานของเครื่องจักรและระยะชัก คำนวณความเร็วเฉลี่ยของลูกสูบและพลังงานจลน์ที่ปลายระยะชัก:

$v_{avg} = \frac{2 \times L_{stroke}}{t_{available}}$

$E_k = \frac{1}{2}(m_{piston} + m_{rod} + m_{load}) \times (0.85 \times v_{avg})^2$

นำค่าสัมประสิทธิ์ 0.85 มาใช้เพื่อประมาณค่าความเร็วเริ่มต้นของแรงดันในวงจรจากค่าความเร็วเฉลี่ยของการเคลื่อนที่ของลูกสูบ — ซึ่งเป็นค่าประมาณที่ระมัดระวังสำหรับวงจรที่ปรับแต่งมาอย่างดี.

ขั้นตอนที่ 2: ใช้การทดสอบสี่เกณฑ์

ตรวจสอบเกณฑ์ทั้งสี่ที่กำหนดไว้ในส่วนก่อนหน้า หากมีเกณฑ์ใดเกณฑ์หนึ่งเกินค่าที่กำหนดไว้ ให้ระบุกระบอกสูบความเร็วสูง ห้ามใช้ค่าความปลอดภัยเพิ่มเติมและระบุมาตรฐาน — เกณฑ์เหล่านี้ได้รวมความสามารถสูงสุดของกระบอกสูบมาตรฐานไว้แล้ว.

ขั้นตอนที่ 3: เลือกประเภทของเบาะรองตามพลังงานจลน์

พลังงานจลน์	ข้อมูลจำเพาะของเบาะรอง
ต่ำกว่า 1.0 จูล	แผ่นรองเข็มแบบมาตรฐาน
1.0 – 5.0 จูล	เบาะปรับอัตโนมัติ (SAC) — ไม่จำเป็นต้องปรับด้วยตนเอง
5.0 – 15.0 จูล	เบาะรองนั่งปรับระดับพลังงานสูงอัตโนมัติ + ตัวดูดซับแรงกระแทกภายนอก
มากกว่า 15.0 จูล	โช้คอัพไฮดรอลิกภายนอก ติดตั้งเป็นข้อบังคับ — ติดตั้งหมอนรองกระบอกสูบเพิ่มเติมได้

ขั้นตอนที่ 4: ขนาดรูเจาะสำหรับแรงพร้อมการแก้ไขความเร็ว

เมื่อความเร็วลูกสูบสูง การสูญเสียความดันแบบไดนามิกในช่องและทางเดินจะลดความดันการทำงานที่มีประสิทธิภาพที่หน้าลูกสูบ ให้ใช้การแก้ไขความดันที่ขึ้นอยู่กับความเร็ว:

$P_{effective} = P_{supply} – \Delta P_{port} – \Delta P_{passage}$

สำหรับกระบอกสูบความเร็วสูงที่ 3–5 เมตรต่อวินาที, $\ΔP_{พอร์ต} + \ΔP_{ช่องผ่าน}$โดยทั่วไปจะอยู่ระหว่าง 0.3–0.8 บาร์ ขึ้นอยู่กับขนาดรูเจาะและการกำหนดค่าของพอร์ต ขนาดรูเจาะของคุณให้เหมาะสมกับแรงที่ต้องการโดยใช้ $P_{effective}$, ไม่ใช่ $P_{แหล่งจ่าย}$:

$A_{bore} = \frac{F_{required}}{P_{effective} \times \eta_{mechanical}}$

ซึ่ง η_mechanical คือ ประสิทธิภาพเชิงกล⁴ ของกระบอกสูบ — โดยทั่วไปคือ 0.85–0.92 สำหรับกระบอกสูบความเร็วสูงที่มีซีลแรงเสียดทานต่ำ.

ขั้นตอนที่ 5: ระบุขนาดพอร์ตและการกำหนดค่าการควบคุมการไหล

สำหรับกระบอกสูบความเร็วสูง วาล์วควบคุมการไหลจะต้องมีขนาดที่เหมาะสมกับความต้องการการไหลสูงสุดที่ความเร็วสูงสุด — ไม่ใช่ความต้องการการไหลเฉลี่ย คำนวณการไหลสูงสุด:

$Q_{peak} = A_{bore} \times v_{max} \times \frac{P_{working} + 1.013}{1.013} \times 60$

เลือกวาล์วควบคุมการไหลและท่อจ่ายที่มีค่า Cv หรือ Kv ซึ่งให้ $Q_{พีค}$ ที่ความดันตกคร่อมน้อยกว่า 0.3 บาร์ การควบคุมอัตราการไหลที่มีขนาดเล็กเกินไปเป็นสาเหตุที่พบบ่อยที่สุดที่ทำให้กระบอกสูบความเร็วสูงไม่สามารถทำความเร็วตามที่กำหนดไว้ได้ขณะใช้งาน.

💬 คำแนะนำจากผู้เชี่ยวชาญโดย Chuck: เมื่อลูกค้าบอกฉันว่ากระบอกสูบความเร็วสูงใหม่ของพวกเขา “ไม่ถึงความเร็ว” สิ่งแรกที่ฉันตรวจสอบไม่ใช่กระบอกสูบ — แต่เป็นวาล์วควบคุมการไหลและท่อส่งที่มีขนาดรูภายใน ฉันเคยเห็นวิศวกรระบุกระบอกสูบความเร็วสูงที่มีค่าถูกต้องแล้ว แต่เชื่อมต่อผ่านท่อขนาดเส้นผ่านศูนย์กลางภายนอก 4 มม. กับวาล์วควบคุมการไหลมาตรฐานที่มีค่า Cv 0.3 กระบอกสูบนี้สามารถทำงานได้ถึง 4 เมตรต่อวินาทีอย่างสมบูรณ์แบบระบบประปาจำกัดความเร็วไว้ที่ 1.8 เมตรต่อวินาที ให้คำนวณความต้องการการไหลสูงสุดของคุณก่อน จากนั้นทำงานย้อนกลับผ่านท่อ ข้อต่อ ตัวควบคุมการไหล และวาล์วทิศทางเพื่อยืนยันว่าทุกส่วนประกอบในเส้นทางจ่ายสามารถผ่านอัตราการไหลนั้นได้ที่ความดันลดลงน้อยกว่า 0.5 บาร์ หากส่วนประกอบใดในสายการผลิตมีขนาดเล็กเกินไป ส่วนประกอบนั้น — ไม่ใช่กระบอกสูบ — จะเป็นข้อจำกัดความเร็วของคุณ.

บทสรุป

ไม่ว่าแอปพลิเคชันของคุณจะทำงานอย่างสบายภายในขอบเขตการทำงาน 1.5 เมตรต่อวินาทีของกระบอกสูบมาตรฐาน หรือต้องการฝาครอบเสริมแรง, ช่องทางไหลสูง, และการรองรับที่ปรับตัวเองได้ของการออกแบบความเร็วสูงโดยเฉพาะ การคำนวณความเร็วของลูกสูบและพลังงานจลน์จริงก่อนระบุกระบอกสูบของคุณเป็นขั้นตอนทางวิศวกรรมที่แยกเครื่องจักรที่มีประสิทธิภาพสูงออกจากการบำรุงรักษาที่ยุ่งยาก — และที่ Bepto Pneumatics,เราจัดจำหน่ายกระบอกสูบความเร็วสูงในขนาดเส้นผ่านศูนย์กลางมาตรฐาน ISO ทั้งหมด พร้อมระบบกันกระแทกแบบปรับตัวเองได้ รองรับความเร็วสูงสุด 5 เมตรต่อวินาที พร้อมจัดส่งได้ทันที เป็นตัวแทนทดแทนโดยตรงตามขนาดสำหรับกระบอกสูบ ISO 15552 มาตรฐาน 🚀
