กริปเปอร์แบบขนานเทียบกับกริปเปอร์แบบมุม: การเลือกตามเรขาคณิตชิ้นงาน

เปรียบเทียบกริปเปอร์แบบขนานและแบบมุมด้วยการตรวจ 6 ด้าน ตั้งแต่ผิวสัมผัส เส้นทาง jaw โปรไฟล์นิ้ว ค่าคลาดเคลื่อน ไปจนถึงการทดสอบตัวอย่าง

แชร์
Siyu Wang, วิศวกรประยุกต์ใช้งานนิวเมติก, เบปโต นิวเมติก

เกี่ยวกับผู้เขียน

Siyu Wang

วิศวกรประยุกต์ใช้งานนิวเมติก

ฉันคือ Siyu วิศวกรประยุกต์ใช้งานนิวเมติก ของเบปโต นิวเมติก ช่วยตรวจสอบความต้องการผลิตภัณฑ์นิวเมติก การใช้งานชิ้นส่วน และรายละเอียดเทคนิคก่อนเสนอราคา

บทความของผู้เขียนSiyu@bepto.com

เริ่มจากวาดจุดสัมผัสก่อน คำเรียกอย่างแบน กลม และไม่สม่ำเสมอไม่สามารถใช้เลือกกริปเปอร์แบบขนานหรือแบบมุมได้โดยตรง ขากรรไกรแบบขนานมักประยุกต์ง่ายกว่าเมื่อทิศทางนิ้วต้องคงที่ ส่วนขากรรไกรแบบมุมมีประโยชน์เมื่อเส้นทางกวาดของนิ้วช่วยหลบ nest ผนัง ไกด์สายพาน หรือเส้นทางโหลด ความกลมไม่ได้ตัดสินกลไก กริปเปอร์แบบขนานสองนิ้วที่ติดนิ้วรูปตัว V หรือรูปทรงตามชิ้นงานสามารถจัดศูนย์ชิ้นงานทรงกระบอกได้หลายแบบ เช่นเดียวกับที่การเคลื่อนที่แบบมุมไม่ได้รับประกันว่าจะจัดศูนย์ชิ้นงานหล่อที่ไม่สม่ำเสมอ ผลลัพธ์ขึ้นกับเรขาคณิตจุดสัมผัสทั้งหมด แรงเสียดทาน อิสระของชิ้นงาน และการซิงโครไนซ์ของขากรรไกร

ประเด็นสำคัญ

  • Festo กำหนดขนาดกริปเปอร์จากมวลชิ้นงาน คุณภาพผิว และความยาวขากรรไกร
  • ขากรรไกรแบบขนานรักษาทิศทางของนิ้วตลอดช่วงชัก
  • ขากรรไกรแบบมุมแลกทิศทางที่คงที่กับเส้นทาง clearance แบบแกว่ง
  • SMC ใช้น้ำหนักชิ้นงาน 10 ถึง 20 เท่าเป็นแนวทางแรงเริ่มต้น และต้องเผื่อมากขึ้นเมื่อมีแรงกระแทก

เรขาคณิตจุดสัมผัสของชิ้นงาน คือการรวมโซนที่อนุญาตให้สัมผัส รูปทรงผิวเฉพาะที่ โปรไฟล์นิ้ว ทิศทางแนวตั้งฉากกับจุดสัมผัส ค่าคลาดเคลื่อนของมิติ และเส้นทางที่นิ้วแต่ละข้างเดินก่อนและหลังการจับ สิ่งนี้กำหนดว่ากริปเปอร์จะจัดตำแหน่ง หนีบ ทำรอย ดันออก หรือจับพลาดชิ้นงาน

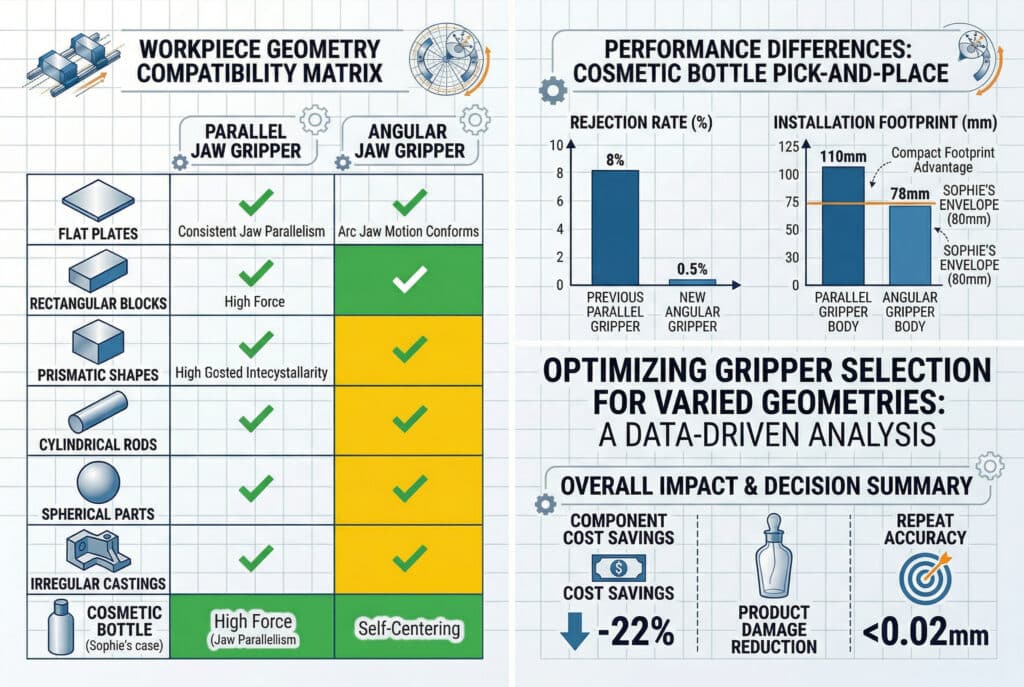

ทำไมต้องพิจารณาเรขาคณิตจุดสัมผัสก่อนชนิดกริปเปอร์

ขั้นตอนกำหนดขนาดกริปเปอร์ของ Festo ขอข้อมูลการใช้งาน 3 ข้อที่มีผลโดยตรงต่อจุดสัมผัส ได้แก่ มวลชิ้นงาน คุณภาพผิว และความยาวขากรรไกร จากนั้นจึงเปรียบเทียบการเคลื่อนที่แบบขนาน แบบมุม และแบบศูนย์กลาง แทนที่จะกำหนดกริปเปอร์จากชื่อชิ้นงานเพียงอย่างเดียว (Festo Gripper Sizing สืบค้นปี 2026)

เริ่มจากทำเครื่องหมายทุกผิวที่อาจถูกสัมผัส และทุกผิวที่ต้องไม่ถูกสัมผัส จากนั้นใส่จุดศูนย์ถ่วงของชิ้นงาน ทิศทางระหว่างเคลื่อนที่ ขีดจำกัดมิติ สภาพผิว และแรงกดด้านความสวยงามที่ยอมได้ ภาพนี้มีประโยชน์กว่าข้อความว่า “เพลากลม” หรือ “ชิ้นงานหล่อไม่สม่ำเสมอ” คำถามถัดไปคือจุดสัมผัสต้องคงแนวตั้งฉากกับผิวแบนขณะที่ความกว้างชิ้นงานเปลี่ยนหรือไม่ ขากรรไกรแบบขนานรักษาทิศทางของนิ้ว ทำให้แผ่นรองยังจัดแนวตรงกับผิวตรงข้ามได้ตลอดช่วงทำงาน ขากรรไกรแบบมุมหมุน จึงทำให้ทิศทางแผ่นรองและรัศมีจุดสัมผัสเปลี่ยนตามการปิดของนิ้ว

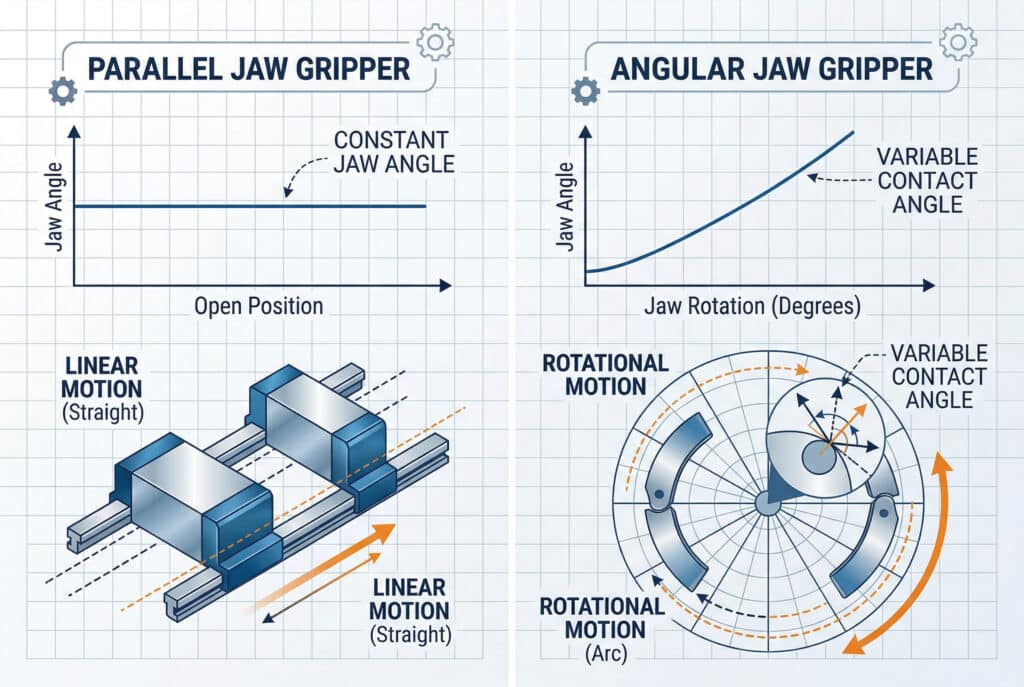

เส้นทางของขากรรไกรยังมีผลต่อการเข้าถึง นิ้วแบบขนานเลื่อนข้างชิ้นงานเป็นเส้นตรง ส่วนนิ้วแบบมุมกวาดรอบจุดหมุนและอาจเคลื่อนออกจากผนังฟิกซ์เจอร์ได้เร็วกว่าเมื่อปล่อยชิ้นงาน การเคลื่อนที่ที่ควรเลือกคือแบบที่สร้างจุดสัมผัสมั่นคงและลำดับเข้า จับ ย้าย และปล่อยที่ไม่ชนกัน ให้มอง “ขนานเทียบกับมุม” เป็นคำถามเรื่องการเลือกเส้นทางก่อนเปรียบเทียบแรง หากกริปเปอร์สองรุ่นจับชิ้นงานได้ทั้งคู่ ข้อจำกัดที่ตัดสินมักเป็นพื้นที่ที่นิ้วทำขึ้นเองต้องใช้ตอนเปิด ไม่ใช่ความกว้างตัวกริปเปอร์ในแค็ตตาล็อก

สำหรับการเปรียบเทียบสมรรถนะและความปลอดภัยโดยละเอียด ให้ดู คู่มือวิศวกรรมกริปเปอร์แบบขนานเทียบกับแบบมุม ส่วน ภาพรวมชนิดของกริปเปอร์นิวเมติก ครอบคลุมทางเลือกแบบศูนย์กลาง แบบเปิดกว้าง แบบ toggle และแบบหลายนิ้ว

ลำดับเลือกกริปเปอร์นิวเมติกโดยเริ่มจากเรขาคณิต ลำดับ 6 ขั้นเริ่มจากโซนสัมผัสที่อนุญาต แล้วตรวจทิศทางจุดสัมผัส เส้นทางขากรรไกร โปรไฟล์นิ้ว ค่าคลาดเคลื่อน และการยืนยันทางกายภาพ เลือกระบบจุดสัมผัสก่อนเลือกตัวกริปเปอร์ 1. ทำเครื่องหมายโซนสัมผัสที่อนุญาตและห้ามสัมผัส รวมผิวสวยงาม ครีบคม รู รูบ่า และสารเคลือบ 2. วาดทิศทางแนวตั้งฉากของจุดสัมผัสที่ต้องการ ระบุว่านิ้วต้องจัดตำแหน่ง หนีบด้วยแรงเสียดทาน หรือจับคุณลักษณะใด 3. เปรียบเทียบเส้นทางขากรรไกรแบบตรงกับแบบแกว่ง ตรวจจุดสัมผัสแรก การจับเต็ม การปล่อย และตำแหน่งเปิดเต็มทั้งหมด 4. ออกแบบโปรไฟล์นิ้วและวัสดุแผ่นรอง ใช้ผิวแบน ร่องตัว V เบ้า แผ่นรองนุ่ม หรือการจับคุณลักษณะตามที่ต้องการ 5. ใช้ค่าคลาดเคลื่อนของชิ้นงาน เครื่องมือ และฟิกซ์เจอร์ ทดสอบสภาวะวัสดุต่ำสุด ปกติ และสูงสุดใน CAD 6. ยืนยันด้วยตัวอย่างที่แทนการผลิตจริง สังเกตการนั่ง การทำรอย การลื่น การชน การตรวจจับ และการปล่อย
รูปทรงชิ้นงานเป็นจุดเริ่มต้นของการทบทวน แต่แบบที่ปล่อยใช้งานต้องผ่านเส้นทางนิ้ว ค่าคลาดเคลื่อน วัสดุ และการทดสอบตัวอย่างด้วย

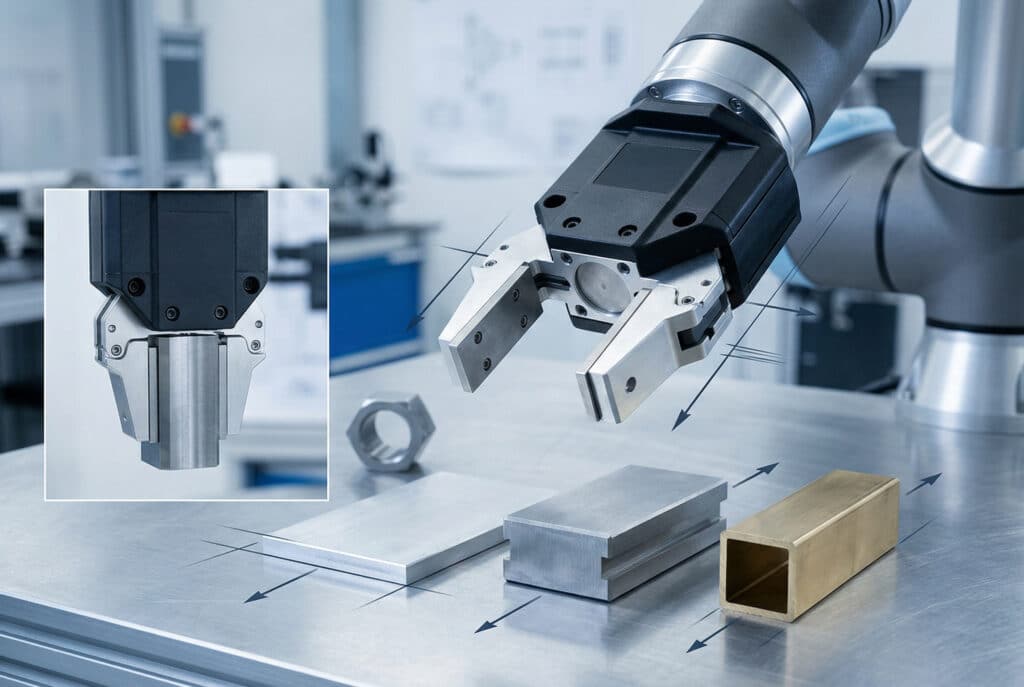

กริปเปอร์แบบขนานไม่ได้จำกัดเฉพาะชิ้นงานแบน

เครื่องมือเลือกกริปเปอร์แบบขนานของ Festo มีตัวอย่างกริปเปอร์รูปตัว V แบบจับด้วยรูปทรงที่มีมุมสัมผัส 45 องศาและ safety factor 2 กรณีที่มีเอกสารรองรับนี้แสดงว่านิ้วที่ขึ้นรูปได้สามารถปรับการเคลื่อนที่แบบขนานให้จับชิ้นงานทรงกระบอก โดยไม่ต้องเปลี่ยนกริปเปอร์เป็นกลไกแบบมุม (Festo Parallel Grippers สืบค้นปี 2026)

กริปเปอร์แบบขนานเป็นตัวเลือกแรกที่แข็งแรงเมื่อชิ้นงานมีผิวแบนตรงข้ามกัน มีเส้นผ่านศูนย์กลางภายนอกที่ควบคุมได้ มีรูด้านใน หรือมีคุณลักษณะที่นิ้วทำขึ้นเองสามารถจับได้ ประโยชน์หลักไม่ใช่ “แรงสูง” แต่คือทิศทางของนิ้วที่คาดการณ์ได้เมื่อเทียบกับตัวกริปเปอร์ เพลากลมอาจจับด้วยนิ้วที่มีร่องตัว V เบ้าคู่ แผ่นรองถอดเปลี่ยนได้ หรือการรวมคุณลักษณะจัดตำแหน่งกับแผ่นรองแรงเสียดทาน โปรไฟล์ที่เลือกต้องรองรับค่าคลาดเคลื่อนเส้นผ่านศูนย์กลางเต็มช่วง โดยไม่ปล่อยให้ชิ้นงานชนก้นนิ้วก่อนที่แรงหนีบจะเกิดเพียงพอ

สำหรับชิ้นงานปริซึม แผ่นรองแบนช่วยกระจายแรงกดบนพื้นที่กว้างขึ้น สำหรับแผ่นบาง แผ่นรองนุ่มขนาดกว้างอาจลดรอย แต่ก็ทำให้ชิ้นงานขยับเมื่อเร่งได้ สำหรับชิ้นส่วนกลึง เบ้าสามารถจัดตำแหน่งบ่าหรือหน้าแปลนและลดการพึ่งพาแรงเสียดทาน ข้อจำกัดคือเส้นทางขากรรไกรตรง นิ้วที่พอดีเมื่ออยู่ตำแหน่งปิดอาจชนผนัง nest ตอนเปิด นิ้วที่ทำยาวยังเพิ่มโมเมนต์ที่ฐานขากรรไกร ให้ยืนยันความยาวนิ้วและโหลดภายนอกจากรุ่นจริง อย่าสมมติว่าการเพิ่มขนาดรูจะแก้ปัญหาได้

คู่มือกลไกกริปเปอร์นิวเมติกแบบขนาน อธิบายว่าการเลื่อนที่ซิงโครไนซ์มีผลต่อการจัดศูนย์และโหลดไกด์อย่างไร สำหรับรูปทรงชิ้นงานยาก ให้ใช้คู่กับ คู่มือออกแบบนิ้วกริปเปอร์สำหรับชิ้นงานเฉพาะ

เส้นทางขากรรไกรแบบมุมแก้ปัญหาจริงได้เมื่อใด

ตระกูล MHC2 แบบมุมของ SMC ใช้ช่วงนิ้วที่ระบุจากเปิด 30 องศาไปจนถึง 10 องศาเลยตำแหน่งอ้างอิงปิดตามรุ่นที่เกี่ยวข้อง ส่วนโค้งที่เฉพาะกับรุ่นนี้แสดงข้อได้เปรียบจริง: นิ้วสามารถกวาดผ่าน envelope ที่เปลี่ยนไป แทนการเลื่อนขนานข้างชิ้นงาน (SMC MHC2 สืบค้นปี 2026)

เลือกการเคลื่อนที่แบบมุมเมื่อจำเป็นต้องให้นิ้วที่เปิดหลบขอบฟิกซ์เจอร์ เข้าผ่านช่องแคบ เคลื่อนออกจากไกด์สายพาน หรือปล่อยโดยไม่ลากข้างชิ้นงาน ส่วนโค้งทั้งหมดต้องปลอดจากชิ้นงาน ฟิกซ์เจอร์ ข้อมือหุ่นยนต์ เซนเซอร์ สายไฟ และการ์ดใกล้เคียง การเคลื่อนที่แบบมุมทำให้ทิศทางนิ้วเปลี่ยน แผ่นรองแบนอาจสัมผัสขอบก่อนแล้วหมุนไปสัมผัสพื้นที่กว้างขึ้น สำหรับชิ้นงานเรียวหรืออ่อน การเปลี่ยนทิศทางนี้อาจดันชิ้นงานขึ้น ด้านข้าง หรือลึกเข้าไปใน nest นิ้วตามรูปทรงช่วยแก้จุดสัมผัสได้ แต่ต้องครอบคลุมช่วงค่าคลาดเคลื่อนที่ใช้ในการออกแบบเท่านั้น

ความกลมเพียงอย่างเดียวไม่ใช่เหตุผลที่เพียงพอ กริปเปอร์แบบมุมสองนิ้วอาจสัมผัสชิ้นงานกลมสองจุด แต่ชิ้นงานยังขยับได้หากนิ้วหนึ่งแตะก่อนหรือฟิกซ์เจอร์บังคับการจัดศูนย์ เมื่อการจัดตำแหน่งร่วมศูนย์เป็นความต้องการหลัก กริปเปอร์แบบสามนิ้วร่วมศูนย์หรือ nest เฉพาะอาจสร้างเส้นทางโหลดที่ตรงกว่า กริปเปอร์แบบมุมมาตรฐานและแบบ 180 องศายังแก้ปัญหา clearance คนละแบบ อย่าเทียบเป็นหมวดเดียว ให้ใช้ คู่มือกลไกกริปเปอร์แบบมุม เพื่อตรวจมุมเปิด รัศมีสัมผัส พฤติกรรมชุดลิงก์ และสถานะเมื่อไม่มีแรงดันของรุ่นจริง

จุดสัมผัสของขากรรไกรขนานและเส้นทาง clearance ของขากรรไกรแบบมุม แผนภาพด้านซ้ายแสดงขากรรไกรขนานที่มีนิ้วรูปตัว V เลื่อนเข้าหาชิ้นงานกลม แผนภาพด้านขวาแสดงนิ้วแบบมุมสองข้างหมุนรอบจุดหมุนและหลบผนังฟิกซ์เจอร์ เส้นทางขนานกับนิ้วที่ขึ้นรูป ชิ้นงานกลม เลื่อนตรง ทิศทางนิ้วคงที่ เส้นทางแบบมุมเพื่อหลบฟิกซ์เจอร์ ชิ้นงานใน nest เส้นทางแกว่งช่วยหลบผนัง nest หลังปล่อย
นิ้วขนานที่ขึ้นรูปสามารถจับชิ้นงานกลมได้ ขณะที่เส้นทางแบบมุมช่วยแก้ปัญหา clearance ของฟิกซ์เจอร์ แผนภาพทั้งสองไม่ใช่พิกัดแรง

การจับภายนอกและภายในเปลี่ยนทางเลือกอย่างไร

ที่ 0.5 MPa SMC ระบุแรงที่มีผลสำหรับการจับภายนอก 21 N และภายใน 23 N สำหรับ MHS2-16D ที่จุดจับ 20 mm ตามที่กำหนด ค่าทั้งสองต่างกันแม้เป็นกริปเปอร์แบบขนานตัวเดียวกัน จึงต้องกำหนดทิศทางการจับก่อนเปรียบเทียบรุ่น (SMC MHS2 สืบค้นปี 2026)

การจับภายนอกจะปิดเข้าหาผิวด้านนอกของชิ้นงาน เหมาะกับบล็อก เพลา ตัวเรือน ขวด และชิ้นงานหล่อที่มีคุณลักษณะด้านนอกเข้าถึงได้ นิ้วต้องไม่ดันชิ้นงานเรียวให้หลุด และต้องไม่บีบผนังบางเกินค่าการเสียรูปที่ยอมรับได้ การจับภายในจะกางออกภายในรู แหวน ท่อ หรือร่อง สามารถปล่อยผิวด้านนอกที่ต้องการความสวยงามให้ไม่ถูกสัมผัส และอาจวางจุดสัมผัสใกล้เส้นผ่านศูนย์กลางที่ใช้จัดตำแหน่งได้ แต่ชิ้นงานต้องมีความแข็งแรงของผนัง ระยะสอด และเส้นทางปล่อยที่เพียงพอโดยไม่ลากนิ้วผ่านรูที่ไวต่อความเสียหาย

ทิศทางการจับอาจทำให้เส้นทางขากรรไกรที่เหมาะสมเปลี่ยนไป กริปเปอร์แบบขนานอาจกางเข้าในรูโดยรักษาทิศทางแผ่นรอง กริปเปอร์แบบมุมอาจสอดเข้าไปตอนนิ้วปิดแล้วหมุนเข้าหาบ่า แต่ปลายนิ้วต้องหลบรูได้ทั้งตอนสอดและถอนออก ควรแยกการยึดด้วยรูปทรงออกจากการยึดด้วยแรงเสียดทาน การจับด้วยแรงเสียดทานอาศัยแรงปกติและค่าสัมประสิทธิ์ผิวที่อนุรักษ์นิยม ส่วนคุณลักษณะยึดด้วยรูปทรงจะจับบ่า ร่อง หน้าแปลน หรือรูและลดความไวต่อการลื่น แต่ยังอาจต้องมีแรงกดเริ่มต้นเพื่อควบคุมการสั่นและตำแหน่ง

สำหรับการคำนวณแรงเสียดทานเบื้องต้น เครื่องคำนวณแรงกริปเปอร์นิวเมติก ช่วยประมาณแรงที่ต้องใช้ต่อขากรรไกร ให้ใช้ผลลัพธ์เป็นข้อมูลนำเข้าสู่กราฟแรงของรุ่นจริง ไม่ใช่การยืนยันว่านิ้วที่เลือก โหลดไกด์ หรือความเค้นชิ้นงานยอมรับได้แล้ว

เรขาคณิตนิ้วควบคุมจุดสัมผัส การจัดศูนย์ และความเสียหาย

SCHUNK ระบุความยาวนิ้วสูงสุดที่ยอมให้ได้ 50 mm สำหรับรุ่น MPG-plus 40 และแยกแรงที่ความยาวนิ้วศูนย์ออกจากแรงปิดที่ระบุ นี่คือเหตุผลที่ต้องทบทวนเรขาคณิตนิ้วที่ทำขึ้นเองร่วมกับข้อมูลโหลดที่กริปเปอร์ยอมให้ได้ ไม่ใช่ดูเฉพาะแรงตามชื่อรุ่น (SCHUNK MPG-plus 40 สืบค้นปี 2026)

ใช้แผ่นรองแบนเมื่อชิ้นงานมีผิวกว้างตรงข้ามกันและตำแหน่งแปรผันน้อย แผ่นรองที่ยืดหยุ่นช่วยป้องกันผิวได้ และอาจเพิ่มแรงเสียดทาน แต่การกด การสึก การปนเปื้อน และอุณหภูมิอาจลดความสามารถในการจัดตำแหน่งซ้ำ ใช้ร่องตัว V กับส่วนกลมเมื่อจุดสัมผัสสองแนวให้การจัดศูนย์ที่ยอมรับได้ มุมร่อง ช่วงเส้นผ่านศูนย์กลาง รัศมีขอบ และความแข็งของแผ่นรองเป็นตัวกำหนดว่าทั้งสองข้างจะสัมผัสตามต้องการหรือไม่ ให้ตัดแบบที่ปล่อยให้เพลาทรงตัวบนขอบคมด้านเดียวขณะที่นิ้วตรงข้ามไม่ได้รับโหลด

เบ้าตามรูปทรงเหมาะกับชิ้นงานหล่อ ชิ้นงานขึ้นรูป และโปรไฟล์ไม่สมมาตร ให้แยกการจัดตำแหน่งออกจากการหนีบ หากทุกผิวพยายามจัดตำแหน่งชิ้นงานพร้อมกัน ความแปรผันของค่าคลาดเคลื่อนปกติอาจทำให้ชิ้นงานโยก นั่งไม่เต็ม หรือเกิดแรงกดเฉพาะจุดมากเกินไป จากประสบการณ์ของเรา การลงสีโซนสัมผัสที่วางแผนไว้บนแบบชิ้นงานช่วยเปิดเผยความกำกวมก่อนเริ่มออกแบบนิ้วโดยละเอียด ใช้สีหนึ่งสำหรับการจัดตำแหน่งแข็ง สีที่สองสำหรับการหนีบแบบยืดหยุ่น และสีที่สามสำหรับโซนห้ามสัมผัส ทีมเครื่องกล ควบคุม คุณภาพ และจัดซื้อจะได้คุยเรื่องหน้าที่ของนิ้วชุดเดียวกันโดยไม่ต้องอาศัยคำอธิบายที่ตีความต่างกัน

รักษาจุดสัมผัสให้ใกล้ฐานขากรรไกรเมื่อทำได้ นิ้วที่ยาวขึ้นขยายโมเมนต์จากน้ำหนักชิ้นงาน การเร่ง การจัดแนวผิด และการชน นอกจากนี้ต้องตรวจมวลและโมเมนต์ความเฉื่อยของนิ้วสำหรับกริปเปอร์แบบมุม เพราะกลไกต้องเร่งและหยุดอุปกรณ์ที่ติดตั้งผ่านส่วนโค้งทั้งหมด

ตรวจค่าคลาดเคลื่อนและจุดสัมผัสแรกอย่างไร

ตระกูล MHZ2 ของ SMC แสดงช่วงชักเปิดและปิดรวมตั้งแต่ 4 mm ในรุ่นเล็กไปจนถึงค่าที่เฉพาะรุ่นในขนาดใหญ่กว่า ขณะที่แรงระบุที่ระยะจุดจับที่กำหนด ดังนั้นช่วงชักและแรงต้องตรวจค่าคลาดเคลื่อนแยกกัน ช่วงชักที่เหลือในแค็ตตาล็อกไม่ได้หมายความว่าเป็น clearance ของนิ้วที่ใช้ได้โดยอัตโนมัติ (SMC MHZ2 สืบค้นปี 2026)

สร้างแบบจำลองชิ้นงานขนาดต่ำสุด ค่าปกติ และขนาดสูงสุด เพิ่มค่าคลาดเคลื่อนการกัดนิ้ว ตำแหน่งติดตั้ง ความสามารถในการทำซ้ำของขากรรไกร ระยะคลอนไกด์ การยุบตัวของแผ่นรอง ตำแหน่งฟิกซ์เจอร์ และข้อผิดพลาดตำแหน่งของหุ่นยนต์หรือสไลด์ เป้าหมายไม่ใช่เพียงพิสูจน์ว่าขากรรไกรปิดรอบแบบ CAD ค่าปกติได้ ให้ระบุจุดสัมผัสแรกที่เป็นไปได้ในทุกสภาวะค่าคลาดเคลื่อน สำหรับกริปเปอร์แบบขนาน ข้างหนึ่งอาจแตะก่อนเพราะชิ้นงานเยื้องศูนย์ใน nest ส่วนนิ้วแบบมุมอาจมีมุมสัมผัสเปลี่ยนตามขนาดชิ้นงาน ทำให้ชิ้นงานใหญ่แตะแผ่นรองด้วยขอบก่อนผิวสัมผัสที่ออกแบบไว้จะมาถึง

จากนั้นให้ระบุตำแหน่งปิดเมื่อไม่มีชิ้นงาน นิ้วต้องไม่ชนกัน ชนฟิกซ์เจอร์ หรือชนจุดหยุดแข็งจนทำให้กริปเปอร์เสียหาย ตรรกะเซนเซอร์ควรแยกการปิดเปล่าออกจากช่วงชิ้นงานที่ยอมรับได้เมื่อการจับพลาดอาจไหลต่อไปในกระบวนการ สำหรับชิ้นงานกลมและเรียว ตรวจว่าแนวแรงดึงชิ้นงานเข้าหา nest หรือดันออก สำหรับชิ้นงานบาง ตรวจการโก่งและรอยกดเฉพาะที่ สำหรับชิ้นงานยืดหยุ่น ให้รวมรูปทรงเมื่อเสียรูป เพราะตำแหน่งสัมผัสอาจเคลื่อนเมื่อแรงดันเพิ่ม

การตรวจเฉพาะตำแหน่งปิดหนึ่งจุดยังไม่พอ ให้เปรียบเทียบตำแหน่งเปิดเต็ม จุดสัมผัสแรก การจับปกติ และตำแหน่งปิดเต็มโดยไม่มีชิ้นงาน การชนตอนปล่อยและสถานะเซนเซอร์ที่ให้ผลบวกเท็จมักเห็นได้เมื่อทบทวนทั้งสี่สภาวะร่วมกัน

ขั้นตอน CAD และการยืนยันตัวอย่างโดยเริ่มจากเรขาคณิต

SMC แบ่งการเลือกกริปเปอร์แบบมุมเป็นการตรวจ 3 ข้อ ได้แก่ แรงจับ จุดจับ และโมเมนต์ความเฉื่อยของอุปกรณ์ ลำดับนี้เตือนว่าแบบนิ้วเดียวกันมีผลต่อความสามารถในการยึด โหลดขากรรไกร และพฤติกรรมไดนามิกพร้อมกัน (การเลือกโมเดล SMC MHC2 สืบค้นปี 2026)

ใช้ขั้นตอนการยืนยันนี้:

  1. ล็อกตระกูลชิ้นงาน: รวบรวมแบบ มวล จุดศูนย์ถ่วง ขีดจำกัดค่าคลาดเคลื่อน สภาพผิว อุณหภูมิ และตำหนิที่ทราบ เช่น ครีบคมหรือครีบจากการขึ้นรูป
  2. ทำเครื่องหมายหน้าที่ของจุดสัมผัส: แยกการจัดตำแหน่งแข็ง การหนีบ การป้องกันผิว และโซนห้ามสัมผัส
  3. จำลองเส้นทางขากรรไกรทั้งสองแบบ: เปรียบเทียบการเลื่อนตรงกับการกวาดแบบมุม โดยใช้ตัวนิ้ว ตัวยึด เซนเซอร์ และอะแดปเตอร์ติดตั้งที่ใกล้เคียงจริง
  4. ตรวจทุกสถานะ: ทบทวนเปิด จุดสัมผัสแรก การจับที่ยอมรับ ปิดเปล่า ปล่อย และถอนออก
  5. ทบทวนโหลด: ใช้แรงดัน ณ จุดใช้งานจริง การเร่ง แรงเสียดทาน ระยะสัมผัส มวลนิ้ว และกราฟโหลดที่ยอมให้ได้ของผู้ผลิต
  6. สร้างนิ้วตัวแทน: ใช้วัสดุการผลิตจริง สารเคลือบ ความแข็งแผ่นรอง รัศมีขอบ และการจัดวางตัวยึดจริง
  7. ทดสอบชุดค่าคลาดเคลื่อน: รวมตัวอย่างต่ำสุด ปกติ สูงสุด มีน้ำมัน แห้ง อุ่น เย็น และไวต่อความสวยงามเมื่อเกี่ยวข้อง
  8. บันทึกการยอมรับ: ระบุการนั่ง ช่วงตำแหน่ง รอย การเสียรูป การลื่น clearance การชน การตอบสนองของเซนเซอร์ และพฤติกรรมการปล่อย

ทดสอบด้วยการเคลื่อนที่แบบผลิตจริง การค้างแนวตั้งแบบสถิตไม่ได้พิสูจน์การยึดระหว่างการเร่งของหุ่นยนต์ การหยุดกะทันหัน หรือการเคลื่อนที่แนวนอนในทิศทางเดียวกัน เช่นเดียวกัน ตัวอย่างสะอาดไม่แทนชิ้นงานผลิตที่มีน้ำหล่อเย็น ฝุ่น สารถอดแบบ หรือหยดน้ำ ใช้แรงดันที่ควบคุมได้ ณ กริปเปอร์และบันทึกระหว่างการเคลื่อนที่และสัมผัส แรงดันตัวควบคุมแบบอยู่นิ่งอาจดูดี ขณะที่แอคชูเอเตอร์หลายตัวทำให้แรงดันขณะเคลื่อนที่ตก หากเรขาคณิตผ่านแต่ชิ้นงานลื่นเฉพาะช่วงความต้องการสูงสุด ให้แยกปัญหาลมจ่ายออกจากการออกแบบนิ้ว

ความปลอดภัยของเครื่องจักรยังเป็นประตูอนุมัติแยกต่างหาก ISO 4414 กำหนดข้อกำหนดทั่วไปสำหรับระบบและส่วนประกอบนิวเมติก แต่การประเมินความเสี่ยงของเครื่องจักรทั้งชุดต้องกำหนดการตอบสนองที่ยอมรับได้ต่อการสูญเสียลม หยุดฉุกเฉิน เซนเซอร์ไม่ตรงกัน และชิ้นงานตก (ISO 4414:2010 ยืนยันปี 2021; สืบค้นปี 2026)

RFQ ที่เน้นเรขาคณิตควรมีข้อมูลอะไร

ขั้นตอนกำหนดขนาดของ Festo สามารถคืนผลลัพธ์ได้ถึง 3 ทางเลือกหลังป้อนข้อมูลการใช้งาน ได้แก่ ผลที่ตรงตามข้อกำหนด ตัวเลือกประหยัดต้นทุน และตัวเลือกแรงสูงหรือแรงบิดสูง ดังนั้น RFQ ที่ดีต้องอธิบายการใช้งานละเอียดพอให้เปรียบเทียบ trade-off ได้ ไม่ใช่ขอเพียงขนาดรู (Festo Gripper Sizing สืบค้นปี 2026)

ส่งข้อมูลต่อไปนี้:

ช่องข้อมูล RFQ ข้อมูลเรขาคณิตที่ต้องระบุ
ชิ้นงานแบบจำลอง แบบ 3D มวล จุดศูนย์ถ่วง และขีดจำกัดค่าคลาดเคลื่อน
โซนสัมผัสผิวที่อนุญาต ต้องการ ผิวสวยงาม มีสารเคลือบ เปราะบาง และห้ามสัมผัส
ทิศทางการจับภายในหรือภายนอก รวมทิศทางชิ้นงานที่ต้องการ
หน้าที่ของนิ้วจัดตำแหน่ง หนีบด้วยแรงเสียดทาน จับด้วยรูปทรง ป้องกัน หรือปล่อย
การเคลื่อนที่ทิศทางเข้าใกล้ การเร่ง โปรไฟล์การหยุด อัตรารอบ และเส้นทางถอนออก
ฟิกซ์เจอร์nest ผนัง ไกด์ เครื่องมือข้างเคียง เซนเซอร์ และโซนกันชนการชน
สภาพแวดล้อมน้ำมัน ฝุ่น น้ำ การล้าง อุณหภูมิ และสิ่งปนเปื้อนขัดถู
ลมและการควบคุมแรงดันขณะเคลื่อนที่ สถานะวาล์ว ความต้องการตรวจจับ และการตอบสนองเมื่อลมสูญหาย
การยอมรับช่วงตำแหน่ง รอยที่ยอมได้ การเสียรูปสูงสุด และเงื่อนไขทดสอบตัวอย่าง

แนบภาพหน้าจอที่ทำเครื่องหมายซึ่งแสดงสถานะนิ้วที่จำเป็นทั้งสี่สถานะ รวมแบบจำลองชิ้นงานต่ำสุดและสูงสุด ไม่ใช่เฉพาะชุดประกอบค่าปกติ หากผู้จัดส่งเสนอทั้งทางเลือกแบบขนานและแบบมุม ให้ขอนิยามจุดสัมผัส ความยาวนิ้ว กราฟแรง โหลดขากรรไกรที่ยอมให้ได้ envelope ตอนเปิด และสมมติฐานของแต่ละทางเลือก อย่าอนุมัติ “ตัวแทนแทนได้ทันที” จากมิติติดตั้งเพียงอย่างเดียว ตำแหน่งพอร์ต เซนเซอร์ อินเทอร์เฟซขากรรไกร นิยามแรง โหลดนิ้วที่ยอมให้ได้ ช่วงชัก ความสามารถในการทำซ้ำ การใช้ลม มวล และพฤติกรรมสถานะปลอดภัยอาจต่างกัน ให้ล็อกรหัสสั่งซื้อทั้งหมดและแบบนิ้วที่ปล่อยใช้งานแล้ว

คำถามที่พบบ่อยเรื่องกริปเปอร์แบบขนานเทียบกับแบบมุมสำหรับวิศวกร

แนวทางเลือกโมเดลของ SMC ใช้ช่วงแรงจับเริ่มต้น 10 ถึง 20 เท่าของน้ำหนักชิ้นงาน และให้เพิ่ม margin เมื่อมีการเร่งหรือแรงกระแทก คำตอบ 5 ข้อด้านล่างแยกการคัดกรองแรงออกจากเรขาคณิตจุดสัมผัส เส้นทางนิ้ว ค่าคลาดเคลื่อนชิ้นงาน clearance ของฟิกซ์เจอร์ และการยืนยันตัวอย่าง (การเลือกโมเดล SMC MHC2 สืบค้นปี 2026)

กริปเปอร์แบบขนานจับชิ้นงานทรงกระบอกได้หรือไม่

ได้ ขากรรไกรแบบขนานใช้ร่องตัว V เบ้าเว้า แผ่นแทรกยืดหยุ่น หรือนิ้วที่จับคุณลักษณะเพื่อยึดชิ้นงานทรงกระบอกได้หลายแบบ ให้ตรวจค่าคลาดเคลื่อนเส้นผ่านศูนย์กลางเต็มช่วง การสัมผัสบนทั้งสองนิ้ว แรงกดผิว อิสระในการจัดศูนย์ และ clearance ตอนปล่อย รูปทรงกลมเพียงอย่างเดียวไม่ใช่เหตุผลทางเทคนิคให้เลือกกริปเปอร์แบบมุม

กริปเปอร์แบบมุมจัดศูนย์ชิ้นงานไม่สม่ำเสมอโดยอัตโนมัติหรือไม่

ไม่ การเคลื่อนที่ของขากรรไกรที่สมมาตรไม่ได้รับประกันว่าชิ้นงานจะอยู่ศูนย์ นิ้วหนึ่งอาจสัมผัสก่อน และแผ่นรองที่หมุนอาจดันชิ้นงานไปในทิศทางที่ไม่ได้ตั้งใจ การจัดศูนย์ขึ้นกับรูปทรงนิ้ว แนวตั้งฉากจุดสัมผัส แรงเสียดทาน อิสระของฟิกซ์เจอร์ ค่าคลาดเคลื่อนชิ้นงาน และกลไกยังรักษาการซิงโครไนซ์ของขากรรไกรภายใต้โหลดหรือไม่

กริปเปอร์ชนิดใดปลอดภัยกว่าสำหรับชิ้นงานเปราะบาง

ไม่มีชนิดใดปลอดภัยกว่าโดยธรรมชาติ สมรรถนะกับชิ้นงานเปราะบางขึ้นกับพื้นที่สัมผัส ความยืดหยุ่นของแผ่นรอง การควบคุมแรงดัน ความแข็งของนิ้ว ความเร็วปิด การรองรับชิ้นงาน และความเค้นเฉพาะที่ การเคลื่อนที่แบบขนานรักษาทิศทางแผ่นรองได้ ขณะที่การเคลื่อนที่แบบมุมเปลี่ยนมุมเข้าใกล้ ทดสอบตัวอย่างการผลิตที่ค่าคลาดเคลื่อนและแรงดันเลวร้ายที่สุดก่อนปล่อยใช้งาน

กริปเปอร์แบบมุมกะทัดรัดกว่าเสมอหรือไม่

ไม่ ความกว้างตัวเครื่องเป็นเพียงมิติเดียว กริปเปอร์แบบมุมอาจมีตัวเครื่องกะทัดรัดแต่ต้องใช้ envelope การกวาดของนิ้วขนาดใหญ่ รุ่นแบบขนานอาจกว้างกว่าแต่พอดีกับสถานีเพราะนิ้วเลื่อนอยู่ในพื้นที่ที่มี ให้เปรียบเทียบ envelope ตอนเปิด ปิด จับ และถอนออกทั้งหมดใน CAD

ข้อมูลใดสำคัญที่สุดเมื่อเปรียบเทียบสองรุ่น

เปรียบเทียบแรงที่จุดสัมผัสจริง ความยาวนิ้วและโหลดขากรรไกรที่ยอมให้ได้ ช่วงเปิด เส้นทางนิ้ว แรงดันขณะเคลื่อนที่ ค่าคลาดเคลื่อนชิ้นงาน clearance ของฟิกซ์เจอร์ หน้าต่างเซนเซอร์ และการตอบสนองเมื่อสูญเสียลม ขนาดรูหรือแรงสูงสุดตามชื่อรุ่นเพียงอย่างเดียวพิสูจน์ความเท่าเทียมไม่ได้ ให้ใช้แบบนิ้วที่ปล่อยใช้งานและบันทึกทดสอบตัวอย่างเป็นส่วนหนึ่งของการอนุมัติ

แหล่งข้อมูลและเอกสารอ้างอิงทางเทคนิค

  • Festo Gripper Sizing ข้อมูลนำเข้าและขั้นตอนเปรียบเทียบการใช้งาน สืบค้นเมื่อ 27 กรกฎาคม 2026
  • Festo Parallel Grippers HGPT, HGPL และ HGDS ตัวอย่างการเลือกกริปเปอร์ตัว V และหลักการแรงจับ สืบค้นเมื่อ 27 กรกฎาคม 2026
  • SMC MHZ2 Parallel Type Air Gripper ข้อมูลช่วงชัก แรงดัน แรง และจุดจับ สืบค้นเมื่อ 27 กรกฎาคม 2026
  • SMC MHC2 Angular Type Air Gripper ข้อมูลการเคลื่อนที่แบบมุมและผลิตภัณฑ์เฉพาะรุ่น สืบค้นเมื่อ 27 กรกฎาคม 2026
  • การเลือกโมเดล SMC MHC2 แนวทางแรงจับ จุดจับ โมเมนต์อุปกรณ์ และ safety margin สืบค้นเมื่อ 27 กรกฎาคม 2026
  • SMC MHS2 Parallel Type Air Gripper นิยามแรงที่มีผลสำหรับการจับภายในและภายนอก สืบค้นเมื่อ 27 กรกฎาคม 2026
  • SCHUNK MPG-plus 40 ข้อมูลความยาวนิ้ว แรง แรงดัน และสมมติฐานการเร่ง สืบค้นเมื่อ 27 กรกฎาคม 2026
  • ISO 4414:2010 ข้อกำหนดความปลอดภัยของระบบและส่วนประกอบกำลังของไหลนิวเมติก ยืนยันปี 2021 สืบค้นเมื่อ 27 กรกฎาคม 2026
