กลไกการซีลทำงานจริงในระบบนิวเมติกอย่างไร?

กลไกการซีลนิวเมติกคือแนวกั้นสัมผัสที่ควบคุมไว้ตามเส้นทางซึ่งอาจเกิดการรั่ว การกดอัดเริ่มต้นจะปิดเส้นทางก่อนที่แรงดันจะสะสม จากนั้นแรงดันระบบจะเพิ่มแรงกดให้โอริงและซีลปากจำนวนมากแนบกับผิวประกบ สำหรับข้อต่อที่เคลื่อนที่ การออกแบบต้องคงการสัมผัสนี้ไว้พร้อมจำกัดแรงเสียดทาน การสูญเสียสารหล่อลื่น การสึกหรอ และความร้อน

ชื่อวัสดุหรือเปอร์เซ็นต์การกดอัดเพียงอย่างเดียวไม่เพียงพอสำหรับเลือกซีล ระบบซีลที่สมบูรณ์ประกอบด้วยโปรไฟล์ซีล เนื้อวัสดุ ร่องซีล ผิวประกบ ระยะเคลียร์รันซ์สำหรับการอัดรีด ทิศทางแรงดัน การเคลื่อนที่ สารหล่อลื่น อุณหภูมิ ค่าความคลาดเคลื่อน แนวศูนย์ และวิธีประกอบ เปลี่ยนปัจจัยใดปัจจัยหนึ่ง การรั่วหรือแรงเสียดทานก็อาจเปลี่ยนตามไปด้วย

ประเด็นสำคัญ

• การรบกวนเริ่มต้นช่วยซีลที่แรงดันต่ำ
• แรงดันระบบเพิ่มแรงกดให้โปรไฟล์ซีลจำนวนมาก
• ขนาดร่องซีลและค่าความคลาดเคลื่อนเป็นตัวควบคุมการกดอัดจริง
• ซีลแบบไดนามิกต้องสร้างสมดุลระหว่างการรั่ว แรงเสียดทาน การหล่อลื่น และการสึกหรอ
• การทดลองในปี 2019 ระบุว่า 90% ของแรงเสียดทานกระบอกสูบที่ทดสอบมาจากซีลลูกสูบ

กลไกการซีลนิวเมติกสร้างแนวกั้นสัมผัสได้อย่างไร?

ภายใต้ ISO 3601-2:2025 housing คือร่องหรือโพรงร่วมกับผิวประกบที่กักโอริงไว้ คำจำกัดความแบบสองส่วนนี้ให้คำตอบโดยตรงว่า ซีลจะทำงานได้ก็ต่อเมื่ออีลาสโตเมอร์ housing ผิวประกบ และทิศทางแรงดันร่วมกันสร้างแนวกั้นสัมผัสที่ต่อเนื่อง (ISO 3601-2, 2025)

ก่อนจ่ายแรงดัน การรบกวนจากการติดตั้งจะทำให้ซีลเสียรูปมากพอที่จะปิดเส้นทางรั่วที่อาจเกิดขึ้น นี่คือแรงกดเตรียม เมื่อแรงดันอากาศเข้าสู่ระยะเคลียร์รันซ์ด้านแรงดัน แรงดันจะกระทำต่อผิวซีลที่เปิดรับและดันซีลไปทางด้านแรงดันต่ำ ซีลจะเสียรูปแนบกับผนังร่องและผิวประกบ ทำให้แรงดันสัมผัสเฉพาะที่เพิ่มขึ้น พฤติกรรมนี้มักเรียกว่าการเพิ่มแรงด้วยความดัน แต่ไม่ได้หมายความว่าแรงดันจะแก้ร่องที่ไม่เหมาะสม ผิวที่เสียหาย เนื้อวัสดุผิดชนิด หรือช่องว่างอัดรีดที่มากเกินไปได้ ซีลยังต้องมีการสัมผัสเริ่มต้นเพียงพอสำหรับการซีลที่แรงดันต่ำ มีปริมาตรว่างพอให้เสียรูป และมีตัวรองรับเพียงพอที่จะต้านการถูกดันเข้าไปในระยะเคลียร์รันซ์

Four functions define the mechanism:

หน้าที่	สิ่งที่ทำให้เกิด	อะไรทำให้ล้มเหลว
การปิดเริ่มต้น	การรบกวนจากการติดตั้งหรือสปริงเพิ่มแรง	การกดอัดน้อยเกินไป การสะสมค่าความคลาดเคลื่อน ความเสียหาย
การตอบสนองต่อแรงดัน	แรงดันที่กระทำต่อโปรไฟล์ซีล	ปากซีลกลับด้าน เส้นทางแรงดันถูกปิดกั้น การวางทิศทางผิด
การรองรับโครงสร้าง	ผนังร่อง กระบอก รูเจาะ ก้าน แหวนกันอัดรีด	ระยะเคลียร์รันซ์มากเกินไป การโก่งตัว ความเสียหายที่ขอบ
ความเข้ากันได้ขณะเคลื่อนที่	ฟิล์มสารหล่อลื่น ลักษณะผิว รูปทรงซีล	การทำงานแบบแห้ง แนวศูนย์คลาดเคลื่อน สิ่งปนเปื้อน แรงกดเตรียมมากเกินไป

ตั้งคำถามด้านการออกแบบที่มีประโยชน์กว่าว่า “วัสดุซีลชนิดใดดีที่สุด?” โดยถามว่าอะไรเป็นตัวปิด เพิ่มแรง รองรับ และหล่อลื่นเส้นทางรั่วนี้โดยเฉพาะ การตั้งคำถามเช่นนี้บังคับให้การทบทวนครอบคลุมฮาร์ดแวร์และสภาวะการทำงาน แทนที่จะมองซีลเป็นอะไหล่แยกชิ้น

เส้นทางการซีลแบบอยู่กับที่และแบบเคลื่อนที่

ISO 3601-2 ซึ่งเผยแพร่ในปี 2025 ครอบคลุม housing ของโอริงสำหรับงานไฮดรอลิกและนิวเมติกทั่วไป ทั้งแบบมีและไม่มีแหวนกันอัดรีด นอกจากนี้ยังแยกฮาร์ดแวร์ฝั่งลูกสูบและก้าน ความแตกต่างเหล่านี้สำคัญ เพราะข้อต่อหน้าสัมผัสแบบอยู่กับที่ ก้านที่เคลื่อนที่กลับไปกลับมา และลูกสูบที่เคลื่อนที่ ทำให้ซีลต้องเจอกับระยะเคลียร์รันซ์และการเคลื่อนที่ต่างกัน (ISO 3601-2, 2025)

ซีลแบบอยู่กับที่เชื่อมผิวที่ไม่เคลื่อนที่สัมพันธ์กันระหว่างการใช้งานปกติ ตัวอย่างเช่น ข้อต่อฝาท้าย ปลั๊กตัววาล์ว ข้อต่อพอร์ต หรือจุดต่อแมนิโฟลด์อาจใช้ซีลชนิดนี้ ประเด็นหลักด้านการออกแบบคือการกดอัด ปริมาตรที่ร่องซีลบรรจุได้ ทิศทางแรงดัน การขยายตัวด้วยความร้อน ความเข้ากันได้ของวัสดุ แรงจากตัวยึด ความเสียหายของผิว และการขึ้นลงของแรงดัน

ซีลแบบไดนามิกมีการเคลื่อนที่สัมพัทธ์ที่จุดสัมผัสซีล ซีลก้านรักษาแรงดันไว้ขณะที่ก้านเคลื่อนที่กลับไปกลับมา ซีลลูกสูบแยกห้องกระบอกสูบทั้งสองห้อง ที่ปัดจะกำจัดสิ่งปนเปื้อนภายนอก แต่ไม่ได้เป็นซีลแรงดันหลักโดยอัตโนมัติ แหวนไกด์และแบริ่งรับแรงตามขวาง เพื่อไม่ให้ปากซีลต้องทำหน้าที่นำทางกลไกด้วย การซีลแบบไดนามิกจึงเป็นการประนีประนอม การรบกวนที่มากขึ้นอาจเพิ่มการสัมผัสเริ่มต้น แต่ก็เพิ่มแรงเริ่มเคลื่อนที่และการสึกหรอได้ การรบกวนที่น้อยลงอาจลดแรงเสียดทาน แต่ทำให้การซีลที่แรงดันต่ำอ่อนลง โปรไฟล์ที่ถูกต้องใช้ทิศทางแรงดันและรูปทรงปากซีลเพื่อเพิ่มการสัมผัสเฉพาะจุดที่ต้องการ แทนการพึ่งพาแรงกดเตรียมที่มากเกินไปทั่วทั้งระบบ

คู่มือซีลกระบอกสูบแบบไดนามิกเทียบกับแบบอยู่กับที่ เปรียบเทียบอินเทอร์เฟซหลักทั้งสี่ของกระบอกสูบโดยละเอียดกว่า บทความนี้เน้นว่าการสัมผัส การเพิ่มแรงด้วยความดัน การรองรับ และการหล่อลื่นร่วมกันสร้างกลไกการซีลอย่างไร

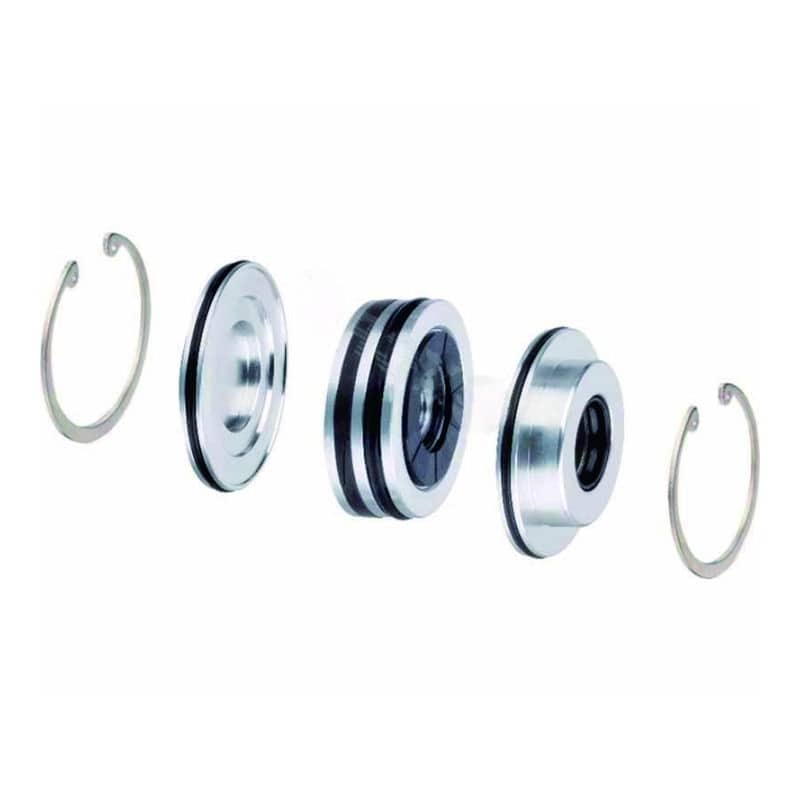

ภาพกระบอกสูบแบบถอดแยกชิ้นนั้นแสดงให้เห็นว่าควรกำหนดหน้าที่ของซีลตามตำแหน่งอย่างไร ซีลลูกสูบแยกห้อง ซีลฝาท้ายปิดข้อต่อแบบอยู่กับที่ ซีลก้านกักอากาศ และแบริ่งควบคุมแนวศูนย์ แหวนที่ดูคล้ายกันอาจมีเนื้อวัสดุ โปรไฟล์ ทิศทาง และหน้าที่แตกต่างกัน

ควรคำนวณการกดอัดโอริงและปริมาตรร่องซีลอย่างไร?

ข้อกำหนดด้านขนาดและ housing ของโอริงแยกจากกัน โดย ISO 3601-1:2012 ระบุเส้นผ่านศูนย์กลางด้านใน หน้าตัด และค่าความคลาดเคลื่อน ส่วน ISO 3601-2:2025 ระบุ housing ที่เข้าคู่กัน การคำนวณการกดอัดตามค่าพิกัดมีประโยชน์ แต่ต้องตามด้วยการวิเคราะห์การสะสมค่าความคลาดเคลื่อนและตารางร่องซีลที่เกี่ยวข้อง (ISO 3601-1, 2012; ISO 3601-2, 2025)

For a simplified radial gland, nominal squeeze can be expressed as:

ในที่นี้ $S_{\mathrm{nom}}$ คือการกดอัดตามค่าพิกัด $d_{\mathrm{cs}}$ คือหน้าตัดโอริงหลังติดตั้ง และ $h_{\mathrm{gland}}$ คือความสูงร่องซีลแนวรัศมีที่ใช้งานจริง ความสูงที่ใช้งานจริงต้องคำนวณจากกระบอก รูเจาะ ก้าน ร่องซีล สารเคลือบ และค่าความคลาดเคลื่อนจริง การยืดหรือการกดอัดของแหวนอาจเปลี่ยนหน้าตัดหลังติดตั้งด้วย

อย่าอนุมัติแบบจากค่าพิกัดเพียงอย่างเดียว ให้คำนวณการกดอัดต่ำสุดและสูงสุดโดยใช้ขีดจำกัดขนาดกรณีเลวร้ายที่สุด จากนั้นตรวจสอบปริมาตรที่ร่องซีลบรรจุได้ ทิศทางแรงดัน ระยะเคลียร์รันซ์สำหรับการอัดรีด การขยายตัวด้วยความร้อน การบวม การยืดจากการประกอบ รัศมีขอบ และข้อมูลจากผู้จำหน่ายของเนื้อวัสดุที่เลือก การตรวจปริมาตรร่องซีลเป็นการเปรียบเทียบปริมาตรซีลหลังติดตั้งกับปริมาตรร่องที่ใช้ได้ พื้นที่ว่างที่เหลือมากเกินไปไม่ได้ปลอดภัยโดยอัตโนมัติ และร่องที่ถูกอัดจนเต็มก็ไม่ใช่สิ่งที่ต้องการ ซีลต้องมีพื้นที่รองรับค่าความคลาดเคลื่อนด้านขนาด การขยายตัวด้วยความร้อน การบวมจากของไหลหรือสารหล่อลื่น และการเสียรูปจากแรงดัน

นี่คือเหตุผลที่กฎสากลแบบ “การกดอัด 15-30%” ใช้ไม่ได้กับทุกกรณี ซีลหน้าสัมผัสแบบอยู่กับที่ โอริงลูกสูบที่เคลื่อนที่กลับไปกลับมา ซีลก้าน และชิ้นส่วนเทอร์โมพลาสติกแข็งไม่ได้ใช้รูปทรงร่องซีลหรือแบบจำลองการเสียรูปเดียวกัน ให้ใช้ตาราง housing ที่เกี่ยวข้องเป็นจุดเริ่มต้น แล้วตรวจสอบค่าความคลาดเคลื่อนและสภาพแวดล้อมทั้งหมด

ISO 3601-3:2005 กำหนดเกณฑ์ยอมรับคุณภาพและขีดจำกัดของตำหนิบนผิวโอริงแยกต่างหาก แม้แหวนจะมีขนาดถูกต้อง ก็ยังรั่วได้หากครีบ รอยตัด โพรง หรือข้อบกพร่องบนผิวพาดผ่านบริเวณสัมผัสซีล (ISO 3601-3, 2005)

ซีลปากแบบไดนามิกรักษาอากาศไว้ขณะเคลื่อนที่ได้อย่างไร?

ในการทดลองปี 2019 มีการทดสอบซีลลูกสูบและซีลก้านแยกกัน และพบว่าซีลลูกสูบสร้างแรงเสียดทาน 90% ในกระบอกสูบนิวเมติกที่ทดสอบ งานศึกษายังพบปฏิสัมพันธ์อย่างชัดเจนระหว่างแรงดัน ความเร็ว รูปทรงซีล และเส้นผ่านศูนย์กลาง ดังนั้นจึงไม่ควรระบุแรงเสียดทานจากวัสดุเพียงอย่างเดียว (วารสารไทรโบโลยี อินเตอร์เนชันแนล, 2019)

ซีลปากใช้โปรไฟล์แบบไม่สมมาตร โพรงด้านรับแรงดันเปิดให้ส่วนหนึ่งของปากซีลสัมผัสกับแรงดันระบบ เมื่อแรงดันเพิ่มขึ้น ปากซีลจะถูกดันเข้าหาก้านหรือรูเจาะและผนังร่องที่รองรับ ด้านแรงดันต่ำถูกออกแบบให้ปากซีลโค้งตัวได้โดยไม่ม้วนหรือเสียเสถียรภาพ ระหว่างการเคลื่อนที่ บริเวณสัมผัสอาจมีฟิล์มสารหล่อลื่นบางมากอยู่ ฟิล์มที่น้อยเกินไปเพิ่มการยึดติด การสึกหรอ และการเคลื่อนที่แบบสะดุด การพาสารหล่อลื่นออกมากเกินไปอาจปรากฏเป็นการรั่วภายนอกหรือการสูญเสียสารหล่อลื่น เมื่อการเคลื่อนที่กลับทิศ ทิศทางของฟิล์มและสภาวะสัมผัสจะเปลี่ยน ดังนั้นแรงเสียดทานขณะยืดออกและหดกลับจึงไม่จำเป็นต้องเท่ากัน

เส้นโค้ง Stribeck แบบคลาสสิกเป็นกรอบคำศัพท์ที่มีประโยชน์สำหรับการหล่อลื่นแบบขอบเขต แบบผสม และแบบฟิล์มของไหล แต่ไม่ใช่ตารางเลือกซีลสากล จุดสัมผัสของอีลาสโตเมอร์เสียรูปได้ แรงดันเปลี่ยนการกระจายตัวของการสัมผัส จาระบีเคลื่อนย้ายได้ และก้านหรือรูเจาะกลับทิศทาง ใช้การทดสอบชิ้นส่วนภายใต้แรงดัน ความเร็ว ระยะชัก เวลาค้าง สารหล่อลื่น และสภาพผิวจริง

คู่มือแรงเริ่มเคลื่อนที่ ที่เกี่ยวข้องอธิบายว่าเวลาค้างและแรงเสียดทานของซีลส่งผลต่อการเริ่มเคลื่อนที่อย่างไร ส่วนคู่มือการปรับให้เหมาะสมของโปรไฟล์ปากซีลครอบคลุมงานเฉพาะด้านในการตรวจสอบรูปทรงโปรไฟล์เทียบกับแรงเสียดทาน การรั่ว และการสึกหรอ

ทำไมแรงดันหรือการกดอัดที่มากขึ้นจึงไม่ได้ช่วยให้ซีลดีขึ้นเสมอไป?

ISO 3601-4:2008 ระบุแหวนกันอัดรีดไว้ห้าชนิดสำหรับโอริงและ housing ที่เลือกใช้ การมีแหวนเหล่านี้แสดงให้เห็นว่าความต้านทานแรงดันขึ้นอยู่กับการรองรับซีลบริเวณระยะเคลียร์รันซ์ ไม่ใช่เพียงเพิ่มการกดอัดหรือความแข็งจนกว่าการรั่วจะหยุด (ISO 3601-4, 2008)

การเพิ่มแรงด้วยความดันเพิ่มการสัมผัส แต่ก็ผลักซีลไปยังช่องว่างอัดรีดทุกจุดที่มีอยู่ ความเสี่ยงขึ้นอยู่กับความดันต่าง ระยะเคลียร์รันซ์ขณะรับโหลด ความแข็งและโมดูลัสของซีล อุณหภูมิ สภาพวัสดุ การขึ้นลงของแรงดัน และการที่การเคลื่อนที่ดึงวัสดุที่เสียหายผ่านขอบซ้ำ ๆ การโก่งตัวของฮาร์ดแวร์ต้องรวมอยู่ในการคำนวณระยะเคลียร์รันซ์ด้วย ตัวอย่างเช่น ช่องว่างจากการกลึงตามค่าพิกัดอาจเพิ่มขึ้นเมื่อท่อขยายตัว ลูกสูบเอียง แบริ่งสึก ร่องซีลบิดรูป หรือโหลดด้านข้างทำให้ก้านโก่ง ดังนั้นระยะเคลียร์รันซ์ใช้งานสูงสุดจึงอาจมากกว่าค่าศูนย์ร่วมที่วัดในแบบจำลองอุณหภูมิห้อง

แหวนกันอัดรีดจะรองรับระยะเคลียร์รันซ์ด้านแรงดันเมื่อซีลและฮาร์ดแวร์ที่เลือกต้องใช้ การวางทิศทางมีความสำคัญ การกลับทิศของแรงดันอาจต้องมีตัวรองรับทั้งสองด้าน และแหวนตันอาจต้องใช้ช่องทางเข้าประกอบแตกต่างจากแบบผ่าหรือแบบเกลียว

คู่มือระยะเคลียร์รันซ์สำหรับการอัดรีด อธิบายปัญหาระยะเคลียร์รันซ์นี้โดยละเอียด ส่วนสปริงเพิ่มแรงใช้แก้ปัญหาแรงดันต่ำคนละแบบ โปรดดูคู่มือซีลแบบเพิ่มแรงด้วยสปริง ก่อนพิจารณาใช้เป็นชุดปรับปรุงได้กับทุกกรณี

อะไรควบคุมแรงเสียดทาน การเคลื่อนที่แบบสะดุด และความร้อนของซีล?

ข้อมูลการทดลองซีลนิวเมติกที่เผยแพร่ในปี 2019 พบว่าแรงดันมีผลต่อแรงเสียดทานมากกว่าความเร็วในการจัดรูปแบบการทดสอบดังกล่าว ขณะที่รูปทรงและเส้นผ่านศูนย์กลางก็เปลี่ยนผลลัพธ์เช่นกัน หลักฐานนี้สนับสนุนให้วัดแรงเสียดทานที่สภาวะใช้งานจริง แทนการกำหนดค่าสัมประสิทธิ์เดียวให้กับ NBR โพลียูรีเทน หรือ PTFE (วารสารไทรโบโลยี อินเตอร์เนชันแนล, 2019)

กำลังจากแรงเสียดทานที่อินเทอร์เฟซเคลื่อนที่หนึ่งจุดเขียนได้ดังนี้:

ในที่นี้ $P_{\mathrm{f}}$ คือกำลังจากแรงเสียดทานมีหน่วยเป็นวัตต์ $F_{\mathrm{f}}$ คือแรงเสียดทานที่วัดได้มีหน่วยเป็นนิวตัน และ $v$ คือความเร็วเลื่อนมีหน่วยเป็นเมตรต่อวินาที ความสัมพันธ์นี้ใช้ประมาณกำลังกลที่เปลี่ยนรูป ณ อินเทอร์เฟซ แต่ไม่ได้ทำนายอุณหภูมิซีลโดยตรง

การวิเคราะห์อุณหภูมิต้องใช้แบบจำลองความร้อนแบบชั่วคราวหรือการวัดจริง ความร้อนกระจายไปยังซีล ก้านหรือรูเจาะ โลหะโดยรอบ สารหล่อลื่น และอากาศอัด การกลับทิศ ความยาวช่วงชัก รอบการทำงาน เวลาค้าง อุณหภูมิแวดล้อม และการพาความร้อนทำให้ผลลัพธ์เปลี่ยนไป การนำกำลังจากแรงเสียดทานหารด้วยมวลซีลและความร้อนจำเพาะเพียงอย่างเดียวเท่ากับสมมติว่าเกิดความร้อนแบบอะเดียแบติก ซึ่งไม่สมจริงอย่างรวดเร็ว การเคลื่อนที่แบบสะดุดเกิดขึ้นเมื่อแรงที่ต้องใช้เพื่อเริ่มหรือเริ่มใหม่แตกต่างจากแรงขณะเลื่อน และระบบนิวเมติกหรือระบบควบคุมสามารถเก็บพลังงานไว้มากพอที่จะทำให้วงจรเกิดซ้ำ แรงเสียดทานของซีลเป็นเพียงหนึ่งปัจจัย แถบตายของวาล์ว ความยืดหยุ่นของอากาศ แรงเสียดทานของไกด์ แนวศูนย์คลาดเคลื่อน ความเร็วต่ำ สภาพสารหล่อลื่น และการจูนคอนโทรลเลอร์ก็มีส่วนได้เช่นกัน

การลดปัญหาในทางปฏิบัติต้องเริ่มจากหลักฐาน:

1. บันทึกแรงดันของทั้งสองห้อง ตำแหน่ง ความเร็ว อุณหภูมิ เวลาค้าง และทิศทางการเคลื่อนที่
2. วัดแรงเริ่มเคลื่อนที่และแรงขณะวิ่ง แทนการสมมติค่าสัมประสิทธิ์
3. ตรวจสอบก้านหรือรูเจาะ ปากซีล การกระจายตัวของสารหล่อลื่น ไกด์ และแนวศูนย์
4. เปรียบเทียบรอบการทำงานที่วัดได้กับขอบเขตแรงดัน-ความเร็ว-อุณหภูมิที่ผู้จำหน่ายซีลรับรอง
5. ทดสอบซ้ำหลังเปลี่ยนแปลงแบบควบคุมทีละหนึ่งปัจจัย เพื่อให้ติดตามแรงเสียดทาน การรั่ว และการสึกหรอได้

สภาพผิวและแนวศูนย์มีผลต่อการรั่วอย่างไร?

คู่มือซีลนิวเมติกของ Trelleborg เปรียบเทียบโปรไฟล์สองแบบที่มีความขรุขระตามความสูงใกล้เคียงกัน แต่มีอัตราส่วนวัสดุ 70% และ 15% แสดงให้เห็นว่าเหตุใดค่า Ra หรือ Rz ค่าเดียวจึงอธิบายผิวซีลไม่ได้ คู่มือนี้ยังห้ามรอยครูด รอยขีดข่วน รูพรุน และรอยกลึงเป็นเกลียวบนผิวแบบไดนามิก (แค็ตตาล็อกซีลนิวเมติกของ Trelleborg, สืบค้นเมื่อ 2026)

ผิวแบบไดนามิกต้องรักษาฟิล์มที่เหมาะสมไว้ได้โดยไม่ตัดปากซีลหรือสร้างเส้นทางปั๊มตามทิศทาง ความขรุขระเฉลี่ยเพียงอย่างเดียวไม่สามารถแสดงรอยขีดข่วนเฉพาะจุด หุบผิวแบบเปิด โครงสร้างยอดผิว แนวเกลียว ความเป็นคลื่น หรือความเสียหายที่พอร์ตและเกลียวได้ ให้ระบุพารามิเตอร์ผิว วิธีวัด ทิศทาง เงื่อนไขการสุ่มวัด สารเคลือบ ความแข็ง และขีดจำกัดข้อบกพร่องตามที่ผู้จำหน่ายซีลที่เลือกกำหนด แนวศูนย์ก็สำคัญเช่นกัน ก้านที่รับโหลดด้านข้างจะทำให้แรงดันสัมผัสซีลรอบเส้นรอบวงเปลี่ยนไป ส่วนหนึ่งรับโหลดมาก ขณะที่ฝั่งตรงข้ามสูญเสียการสัมผัส โหลดเดียวกันยังอาจทำให้แบริ่งสึก เพิ่มระยะเคลียร์รันซ์สำหรับการอัดรีดขณะใช้งาน และลากสิ่งปนเปื้อนเข้าใต้ปากซีล

แหวนไกด์และแบริ่งก้านควรรับแรงปฏิกิริยาตามขวาง คู่มือความเสียหายของแบริ่งก้าน อธิบายเส้นทางรับโหลดดังกล่าว ส่วนคู่มือสภาพผิว แยก Ra, Rz, รูปทรงโปรไฟล์ และขีดจำกัดการตรวจสอบออกจากกัน

จากประสบการณ์ของเรา การเชื่อมโยงส่วนที่เสียหายกลับไปยังพอร์ต ขอบ แบริ่ง และทิศทางแรงดันมีประโยชน์กว่าการเปลี่ยนเนื้อวัสดุเป็นอันดับแรก การตรวจสอบตำแหน่งแบบง่ายนี้มักช่วยแยกรอยตัดจากการติดตั้งออกจากการสึกหรอรอบวง การอัดรีดที่ระยะเคลียร์รันซ์จุดหนึ่ง หรือการสัมผัสด้านเดียวจากแนวศูนย์คลาดเคลื่อนได้

ความเสียหายจากการติดตั้งมักดูคล้ายวัสดุเสียหาย ป้องกันปากซีลจากเกลียวและพอร์ตที่คม ลบคมขอบ ใช้เครื่องมือและสารหล่อลื่นสำหรับประกอบที่ได้รับอนุมัติ รักษาความสะอาดของชิ้นส่วน และป้องกันการบิด ตรวจสอบซีลก่อนปิดชุดประกอบ เพราะรอยตัดที่เกิดระหว่างการติดตั้งอาจทำให้รั่วทันทีไม่ว่าเนื้อวัสดุจะมีคุณภาพเพียงใด

โหมดความเสียหายต้องใช้หลักฐานต่างกัน

การทดสอบการคืนรูปหลังการกดอัดตาม ISO 815-1:2019 โดยปกติใช้ความเครียดคงที่ 25% สำหรับความแข็งต่ำกว่า 80 IRHD แล้วใช้ 15% หรือ 10% สำหรับช่วงที่แข็งกว่า ผลขึ้นอยู่กับเวลาการกดอัด อุณหภูมิ และเงื่อนไขการคืนรูป จึงไม่ใช่เปอร์เซ็นต์อายุการใช้งานสากล (ISO 815-1, 2019)

Match the observed damage to its likely mechanism:

สิ่งที่สังเกตได้	กลไกที่เป็นไปได้	หลักฐานที่ควรเก็บ
รอยตัดสะอาดหรือปากซีลหายไปบางส่วน	ขอบจากการประกอบ การข้ามพอร์ต อนุภาคแข็ง	ตำแหน่งความเสียหาย สภาพขอบ เส้นทางการประกอบ
ขอบเป็นฝอยหรือม้วนตัว	แรงเสียดทานมากเกินไป การบิด การรองรับไม่ดี การกลับทิศ	ทิศทางการเคลื่อนที่ การหล่อลื่น ทิศทางปากซีล
วัสดุถูกอัดรีดหรือถูกกัดแหว่ง	ระยะเคลียร์รันซ์ใช้งาน การขึ้นลงของแรงดัน การอ่อนตัว	ระยะห่างสูงสุด ประวัติแรงดัน อุณหภูมิ
หน้าตัดแบนและไม่คืนรูป	การคืนรูปหลังการกดอัด การเสื่อมจากความร้อนหรือสารเคมี	เนื้อวัสดุ เวลา อุณหภูมิ การทดสอบการคืนรูป
แถบขัดมันที่ด้านหนึ่ง	แนวศูนย์คลาดเคลื่อน โหลดด้านข้าง แบริ่งสึก	ศูนย์ร่วม แรงปฏิกิริยาจากไกด์ การโก่งตัวของก้าน
ตุ่มพอง การบวม การแตกร้าว	ตัวกลางไม่เข้ากัน การคลายแรงดัน การเสื่อมอายุ	การสัมผัสของไหล การปล่อยแรงดัน การเปลี่ยนวัสดุ
การรั่วทั้งที่มองเห็นความเสียหายน้อย	เส้นทางบนผิว แรงกดเตรียมต่ำ ค่าความคลาดเคลื่อน การบายพาสผ่านวาล์ว	ขนาด การแยกตรวจด้วยการลดลงของแรงดัน การสแกนผิว

การรั่วที่พอร์ตแอคชูเอเตอร์ไม่ได้พิสูจน์ว่าซีลลูกสูบรั่ว การซ้อนจังหวะของวาล์ว ข้อต่อท่อ ข้อต่อฝาท้าย ซีลก้าน ท่อภายนอก และจุดต่อทดสอบอาจทำให้เกิดการสูญเสียแรงดันแบบเดียวกัน แยกขอบเขตอย่างปลอดภัยและวัดแต่ละเส้นทางก่อนเปลี่ยนชิ้นส่วน คู่มือวินิจฉัยการรั่วภายใน แยกการบายพาสผ่านลูกสูบออกจากการรั่วผ่านวาล์วและการรั่วภายนอก เมื่อสามารถแยกปริมาตรที่ซีลไว้ได้อย่างปลอดภัย เครื่องคำนวณอัตราการรั่วจากการลดลงของแรงดัน จะช่วยจัดระเบียบข้อมูลปริมาตร แรงดัน เวลา และอุณหภูมิ แต่ไม่สามารถระบุชิ้นส่วนที่รั่วได้ด้วยตัวเอง

เช็กลิสต์การเลือกและตรวจสอบซีล

ข้อกำหนดวัสดุใน ISO 3601-5:2015 ครอบคลุมอีลาสโตเมอร์อุตสาหกรรมบางประเภท แต่มาตรฐานระบุว่าผู้ผลิตอุปกรณ์ ผู้ใช้ และผู้จำหน่ายซีลควรตกลงคุณสมบัติทางกายภาพและวิธีทดสอบที่ต้องการร่วมกัน ดังนั้นชื่อกลุ่มพอลิเมอร์เพียงอย่างเดียวจึงไม่ใช่ข้อกำหนดซีลที่สมบูรณ์ (ISO 3601-5, 2015)

เตรียมข้อมูลเหล่านี้ก่อนเลือกหรือเปลี่ยนซีล:

• หน้าที่แบบอยู่กับที่ ลูกสูบ ก้าน โรตารี ที่ปัด หรือคุชชัน
• ช่วงแรงดัน ทิศทางแรงดัน การกลับทิศ แรงดันพุ่ง และอัตราการคลายแรงดัน
• เส้นผ่านศูนย์กลางก้านหรือรูเจาะ ขนาดร่องซีล ค่าความคลาดเคลื่อน และระยะเคลียร์รันซ์ใช้งานสูงสุด
• ช่วงชัก ช่วงความเร็ว ความเร่ง จำนวนรอบ เวลาค้าง และรอบการทำงาน
• ช่วงอุณหภูมิแวดล้อมและอินเทอร์เฟซ
• คุณภาพอากาศ สารหล่อลื่น สารทำความสะอาด ตัวกลางกระบวนการ และสิ่งปนเปื้อนภายนอก
• วัสดุก้านหรือรูเจาะ สารเคลือบ ความแข็ง ข้อกำหนดผิว แนวเกลียว และขีดจำกัดข้อบกพร่อง
• โหลดด้านข้าง การจัดวางไกด์ ศูนย์ร่วม ระยะเยื้อง และวิธีประกอบ
• ค่าการรั่วภายนอกและภายในที่ยอมรับได้
• ขีดจำกัดยอมรับของแรงเริ่มเคลื่อนที่ แรงเสียดทานขณะวิ่ง อุณหภูมิ การสึกหรอ และความทนทาน
• การสอบย้อนกลับและการแจ้งการเปลี่ยนแปลงของเนื้อวัสดุ โปรไฟล์ เครื่องมือ และสารหล่อลื่น

ตรวจสอบชิ้นส่วนที่ประกอบเสร็จ ไม่ใช่เพียงชิ้นทดสอบวัสดุ บันทึกการรั่วและแรงเสียดทานเริ่มต้น ปรับสภาพซีลผ่านจำนวนรอบที่กำหนด วัดซ้ำในสภาวะร้อนและเย็นเมื่อเกี่ยวข้อง ตรวจสอบผิวสัมผัส และบันทึกการคืนรูปหลังเวลาค้าง หากอุณหภูมิมีความสำคัญ ให้วางเซนเซอร์ใกล้อินเทอร์เฟซจริงและกำหนดอัตราการเก็บข้อมูล การทดสอบยอมรับควรรักษาตัวแปรที่ช่วยเพิ่มแรงและรองรับซีลไว้ แรงดันที่ไม่มีตำแหน่งลูกสูบจะละเลยรูปทรงห้อง การรั่วที่ไม่มีอุณหภูมิจะละเลยผลของความหนาแน่นก๊าซและความร้อน แรงเสียดทานที่ไม่มีทิศทางและเวลาค้างจะซ่อนฮิสเทอรีซิส บันทึกการทดสอบที่กระชับมีค่ามากกว่าคำกล่าวทั่วไปว่า “ซีลมีอายุการใช้งานยาวนาน”

คำถามที่พบบ่อยเกี่ยวกับกลไกการซีลนิวเมติก: วิศวกรควรถามอะไร?

มาตรฐานตระกูล ISO 3601 ทั้งห้าส่วนแยกข้อกำหนดด้านขนาดโอริง housing คุณภาพผิว แหวนกันอัดรีด และวัสดุอุตสาหกรรมออกจากกัน โครงสร้างนี้ตอบข้อผิดพลาดด้านการออกแบบที่พบบ่อยว่า ไม่มีเปอร์เซ็นต์การกดอัด ความแข็ง เนื้อวัสดุ หรือค่าผิวเพียงค่าเดียวที่ระบุกลไกการซีลนิวเมติกได้ครบถ้วน (แค็ตตาล็อกมาตรฐานการซีลของ ISO, สืบค้นเมื่อ 2026)

อัตราการกดอัดโอริงที่เหมาะสมสำหรับกระบอกสูบนิวเมติกคือเท่าใด?

ไม่มีค่าที่ใช้ได้กับทุกกรณี ให้เริ่มจาก ISO 3601-2 หรือตาราง housing ของผู้จำหน่ายซีลที่ใช้กับการจัดวางแบบอยู่กับที่ ลูกสูบ หรือก้านโดยเฉพาะ คำนวณการกดอัดต่ำสุดและสูงสุดจากค่าความคลาดเคลื่อนจริง แล้วตรวจสอบปริมาตรร่องซีล การยืด อุณหภูมิ การบวม แรงดัน ระยะเคลียร์รันซ์สำหรับการอัดรีด การเคลื่อนที่ และข้อมูลเนื้อวัสดุ

แรงดันอากาศที่สูงขึ้นทำให้ซีลนิวเมติกทุกชนิดทำงานดีขึ้นหรือไม่?

ไม่ แรงดันสามารถเพิ่มแรงให้โอริงหรือปากซีลที่วางทิศทางถูกต้องได้ แต่ก็เพิ่มโหลดสัมผัสและดันวัสดุไปยังช่องว่างอัดรีดด้วย ผิวที่เสียหาย ปากซีลกลับด้าน ระยะเคลียร์รันซ์มากเกินไป เส้นทางแรงดันที่ถูกปิดกั้น เนื้อวัสดุที่ไม่เข้ากัน หรือการรองรับจากแบริ่งที่อ่อนแอจะไม่ถูกแก้ไขอย่างน่าเชื่อถือด้วยการเพิ่มแรงดันจ่าย

เส้นโค้ง Stribeck ทำนายแรงเสียดทานของซีลนิวเมติกได้หรือไม่?

เส้นโค้งนี้ให้กรอบคำศัพท์ด้านระบอบการหล่อลื่นที่มีประโยชน์ ไม่ใช่ค่าแรงเสียดทานสากล แรงเสียดทานของซีลนิวเมติกยังเปลี่ยนตามแรงดัน รูปทรงปากซีล เส้นผ่านศูนย์กลาง การกระจายตัวของจาระบี ผิว อุณหภูมิ ช่วงชัก เวลาค้าง การกลับทิศ และวิสโคอีลาสติกของวัสดุ ใช้ข้อมูลทดสอบจากผู้จำหน่ายและการวัดชิ้นส่วนที่จำลองสภาวะการทำงานตามเป้าหมาย

จะทราบได้อย่างไรว่าการรั่วมาจากซีลลูกสูบหรือวาล์ว?

แยกกระบอกสูบ วาล์ว ท่อ และจุดต่อทดสอบเป็นขอบเขตแยกกันโดยใช้ขั้นตอนความปลอดภัยที่ได้รับอนุมัติ บันทึกแรงดันของทั้งสองห้อง ตำแหน่งลูกสูบ อุณหภูมิ ปริมาตร และเวลา การลดลงของแรงดันเพียงอย่างเดียวยืนยันการสูญเสียจากปริมาตรที่ทดสอบ แต่ไม่สามารถระบุได้ว่าชิ้นส่วนหรืออินเทอร์เฟซใดเป็นสาเหตุ

ทำไมซีลนิวเมติกใหม่จึงเสียหายทันทีหลังประกอบ?

ความเสียหายทันทีมักชี้ไปที่ความเสียหายจากการติดตั้ง การวางทิศทางผิด ขนาดไม่ถูกต้อง พอร์ตหรือเกลียวคม สิ่งปนเปื้อน รูปทรงบิด การประกอบแบบแห้ง หรือขนาดฮาร์ดแวร์นอกค่าความคลาดเคลื่อน ตรวจสอบตำแหน่งความเสียหายและเส้นทางการประกอบก่อนเปลี่ยนวัสดุ เนื้อวัสดุเกรดสูงกว่าไม่สามารถชดเชยปากซีลที่ถูกตัดได้
