การไหลแบบอั้นจำกัดความเร็วกระบอกนิวเมติกอย่างไร

ฟิสิกส์ของการไหลแบบอั้น (choked flow) จะจำกัดความเร็วของกระบอกนิวเมติกเมื่อวาล์ว ข้อต่อ ท่อ ตัวควบคุมความเร็ว พอร์ต หรืออุปกรณ์ระบายลมมีอัตราการไหลเชิงมวลถึงค่าสูงสุด สำหรับอากาศแห้งในอุดมคติ ขอบเขตเตือนคืออัตราส่วนความดันสัมบูรณ์ด้านปลายทางต่อด้านต้นทางประมาณ 0.528 เมื่อต่ำกว่าอัตราส่วนนี้ การลดความดันปลายทางลงอีกจะไม่เพิ่มการไหลผ่านข้อจำกัดเดิม (NASA Glenn Research Center, เข้าถึงปี 2026)

ขีดจำกัดนี้เป็นของเส้นทางการไหลเส้นหนึ่งโดยเฉพาะ ไม่ใช่ของกระบอกสูบในฐานะเครื่องจักรทั้งชุด กระบอกสูบอาจมีเส้นทางจ่ายลมแบบอั้นขณะยืด เส้นทางไอเสียแบบอั้นขณะหด หรือมีเพียงการสูญเสียความดันตามปกติโดยไม่เกิดการอั้นที่ความเร็วเสียง การเพิ่มความดันต้นทางยังคงเพิ่มการไหลเชิงมวลในภาวะอั้นได้ แต่ก็เปลี่ยนแรงกระบอก ปริมาณลมที่ใช้ และความต้องการพลังงานด้วย จึงควรวัดค่าก่อนปรับเรกูเลเตอร์

จากประสบการณ์ของเรา การทดสอบแรกที่ให้ข้อมูลชัดที่สุดคือการบันทึกความดันทางเข้าวาล์ว ความดันที่พอร์ตกระบอกทั้งสอง และเวลาชักให้ตรงเวลากัน เกจเรกูเลเตอร์แบบคงที่ไม่สามารถบอกได้ว่าเส้นทางใดกำลังสูญเสียความดันขณะลูกสูบเคลื่อนที่

ประเด็นสำคัญ

อากาศแห้งในอุดมคติเข้าสู่ขอบเขตความเร็วเสียงใกล้อัตราส่วนความดันสัมบูรณ์ 0.528

การอั้นทำให้การลดความดันปลายทางลงอีกไม่เพิ่มการไหล แต่การเพิ่มความดันต้นทางยังอาจเพิ่มการไหลได้

คำนวณอัตราการไหลที่ต้องใช้ตามเวลาชักเป้าหมายก่อนเลือกวาล์วและท่อ

ทดสอบเส้นทางจ่ายลมและไอเสียแยกกันด้วยค่าความดันขณะทำงาน

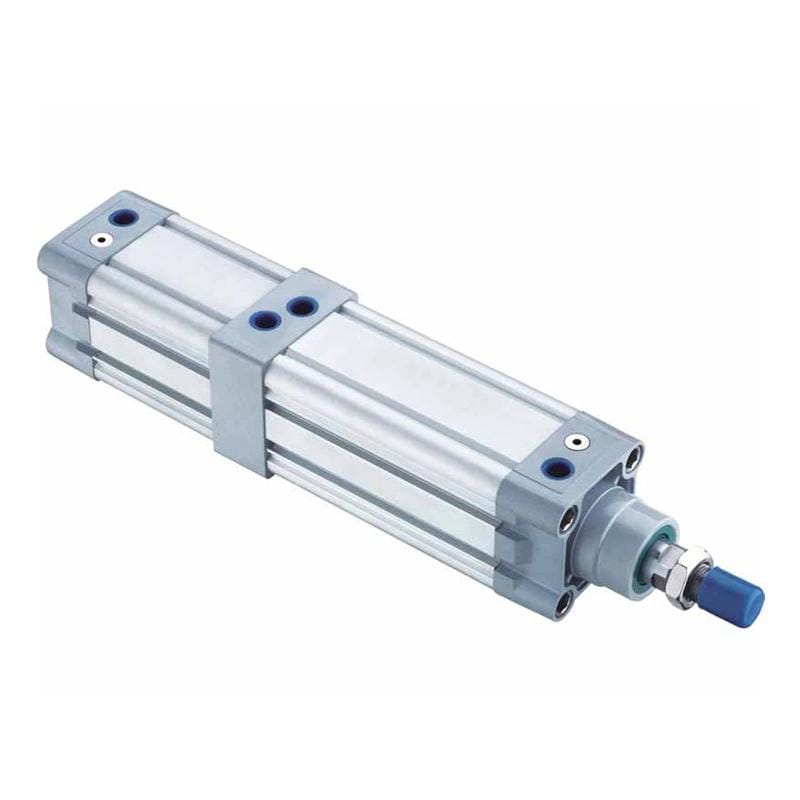

กระบอกนิวเมติกทำงานสองทางตาม ISO 6431 ที่ใช้ระบุพอร์ตทำงาน พื้นที่ลูกสูบ และเส้นทางการไหลของห้องกระบอก

วิดีโอ: วิธีเลือกกระบอกนิวเมติก โดย AutomationDirect วิดีโอนี้ทบทวนข้อมูลโหลด ความดัน ขนาดกระบอก และระยะชักที่ต้องพิจารณาก่อนตรวจสอบเส้นทางการไหล

รูปทรงกระบอกและการเคลื่อนที่เป้าหมายเป็นตัวกำหนดความต้องการ จากนั้นวาล์วและเส้นทางลมต้องจ่ายให้เพียงพอ

การไหลแบบอั้นจำกัดสิ่งใดกันแน่?

สมการการไหลแบบอัดตัวได้ของ NASA มีอัตราการไหลเชิงมวลสูงสุดที่ Mach 1 ณ พื้นที่ประสิทธิผลที่เล็กที่สุด ณ จุดนั้น การลดความดันปลายทางลงอีกไม่สามารถส่งการรบกวนความดันย้อนผ่านคอคอดไปด้านต้นทางได้ ดังนั้นพื้นที่เดิมจึงไม่สามารถส่งมวลต่อวินาทีเพิ่มขึ้นได้ เว้นแต่ความดันรวมต้นทาง อุณหภูมิต้นทาง หรือพื้นที่ประสิทธิผลจะเปลี่ยน (NASA, เข้าถึงปี 2026)

การไหลแบบอั้น คือสภาวะอัตราการไหลเชิงมวลสูงสุดที่คอคอดควบคุมภายใต้สภาวะต้นทางที่กำหนด ไม่ได้หมายความว่าทุกช่องทางในวงจรมีความเร็วเสียง หรือกระบอกสูบมีความเร็วสูงสุดถาวรเพียงค่าเดียว

สำหรับแก๊สอุดมคติ อัตราส่วนความดันปลายทางต่อความดันต้นทางวิกฤตคือ:

\left(\frac{p_2}{p_1}\right)_{\mathrm{critical}} = \left(\frac{2}{\gamma + 1}\right)^{\frac{\gamma}{\gamma - 1}}

ในที่นี้ $p_1$ คือความดันสัมบูรณ์ต้นทาง $p_2$ คือความดันสัมบูรณ์ปลายทาง และ $\gamma$ คืออัตราส่วนความจุความร้อน เมื่อใช้ $\gamma = 1.4$ สำหรับการประมาณอากาศแห้ง อัตราส่วนจะอยู่ที่ประมาณ 0.528 ห้ามใช้ความดันเกจโดยตรง เพราะไม่ได้รวมความดันบรรยากาศ

อัตราส่วนความดันวิกฤต คือความดันสัมบูรณ์ปลายทางหารด้วยความดันสัมบูรณ์ต้นทาง ณ จุดเปลี่ยนเข้าสู่พฤติกรรมการไหลแบบอั้น อุปกรณ์นิวเมติกจริงอาจต่างจากค่าแก๊สอุดมคติ จึงต้องยึดอัตราส่วนในเอกสารข้อมูลเป็นหลัก

สมการอัตราการไหลเชิงมวลแบบอั้นในอุดมคติคือ:

\dot{m}_{\mathrm{choked}} = C_d A_t p_0 \sqrt{\frac{\gamma}{R T_0}}\left(\frac{2}{\gamma + 1}\right)^{\frac{\gamma + 1}{2(\gamma - 1)}}

ในสมการนี้ $C_d$ คือสัมประสิทธิ์การไหลออก $A_t$ คือพื้นที่คอคอดประสิทธิผล $p_0$ คือความดันหยุดนิ่งสัมบูรณ์ต้นทาง $T_0$ คืออุณหภูมิสัมบูรณ์ต้นทาง และ $R$ คือค่าคงที่ของแก๊ส ผลในทางปฏิบัติที่มักถูกมองข้ามคือ การไหลแบบอั้นแปรผันตรงกับความดันสัมบูรณ์ต้นทาง การเพิ่มความดันอาจเพิ่มการไหลได้ แต่ไม่ใช่วิธีปรับความเร็วที่ไม่มีผลกระทบ

ISO 6358-1 กำหนดวิธีทดสอบสภาวะคงตัวสำหรับอุปกรณ์นิวเมติกที่มีเส้นทางการไหลภายในแบบคงที่หรือปรับเปลี่ยนได้ มาตรฐานนี้ได้รับการยืนยันในปี 2022 และมีฉบับแก้ไขเรื่องความไม่แน่นอนของการวัดในปี 2026 (ISO 6358-1; ISO 6358-1:2013/Amd 2:2026) เมื่อเอกสารข้อมูลวาล์วระบุค่าการนำเสียงและอัตราส่วนความดันวิกฤต ให้ใช้ค่าที่ผ่านการทดสอบเหล่านั้นแทนการถือว่า 0.528 เป็นค่าคงที่สากลของทุกอุปกรณ์

หากต้องการรายละเอียดเชิงลึกเกี่ยวกับข้อมูลวาล์ว โปรดดู ค่าการนำเสียงและอัตราส่วนความดันวิกฤตในวาล์วนิวเมติก

การไหลกลายเป็นเพดานความเร็วของกระบอกสูบได้อย่างไร?

ตัวอย่างการคำนวณขนาดวาล์วนิวเมติกของ Parker ใช้กระบอกขนาด 3.25 นิ้ว ระยะชัก 12 นิ้ว แรงดันจ่าย 80 psig และเวลาชักหนึ่งวินาที แล้วได้ค่า Cv ที่ต้องการ 1.06 ตัวอย่างนี้แสดงว่าต้องทราบความต้องการด้านการเคลื่อนที่ก่อนเลือกความสามารถของวาล์ว (Parker Hannifin, เข้าถึงปี 2026)

ความสัมพันธ์ทางจลนศาสตร์คือ:

v = \frac{Q_{\mathrm{cyl}}}{A_{\mathrm{eff}}}

ในที่นี้ $v$ คือความเร็วลูกสูบ $Q_{\mathrm{cyl}}$ คืออัตราการไหลเชิงปริมาตรที่ความดันและอุณหภูมิจริงในห้องกระบอก และ $A_{\mathrm{eff}}$ คือพื้นที่ลูกสูบสำหรับจังหวะยืด หรือพื้นที่วงแหวนสำหรับจังหวะหด อย่านำค่า SCFM หรือค่าลิตรปกติในแค็ตตาล็อกมาหารด้วยพื้นที่ลูกสูบโดยตรง ต้องแปลงอัตราการไหลมาตรฐานให้เป็นสภาวะในห้องกระบอกก่อน

สำหรับการประมาณอัตราการไหลของอากาศอิสระที่ต้องใช้แบบอุณหภูมิคงที่ในขั้นต้น:

Q_N = \frac{A_{\mathrm{eff}} L}{t_s}\frac{p_{\mathrm{work,abs}}}{p_{N,\mathrm{abs}}}

ในสมการนี้ $L$ คือระยะชัก $t_s$ คือเวลาชักเป้าหมาย $p_{\mathrm{work,abs}}$ คือความดันสัมบูรณ์โดยประมาณในห้องทำงาน และ $p_{N,\mathrm{abs}}$ คือความดันอ้างอิงปกติที่เลือก ต้องระบุสภาวะอ้างอิง เพราะ NIST ชี้ว่าหน่วยอัตราการไหลของแก๊สมาตรฐานอาจสมมติอุณหภูมิต่างกัน (NIST, อัปเดตปี 2025)

การคำนวณนี้เป็นการประมาณความต้องการ ไม่ใช่การรับประกัน ปริมาตรค้าง ปริมาตรท่อ การเปลี่ยนแปลงอุณหภูมิ แรงเสียดทานซีล ข้อจำกัดของระบบกันกระแทก การสร้างแรงดัน การเร่งโหลด และการตอบสนองของวาล์ว ล้วนมีผลต่อเวลาชักที่วัดได้ อย่างไรก็ตาม ค่านี้ทำให้การตรวจสอบวาล์วและท่อมีจุดเริ่มต้นที่อธิบายได้

ความเร็วกระบอกขณะทำงาน คือระยะเคลื่อนที่ของลูกสูบต่อหน่วยเวลาที่วัดได้ ขณะที่ความดันในห้อง โหลด และข้อจำกัดการไหลกำลังเปลี่ยน ไม่ควรมองว่าเป็นเพียงค่าอัตราการไหลในแค็ตตาล็อกหารด้วยพื้นที่ลูกสูบโดยไม่แปลงความดัน

เครื่องมือการเลือกขนาดกระบอกสูบเครื่องคำนวณอัตราการไหลที่กระบอกสูบต้องการป้อนขนาดกระบอก เส้นผ่านศูนย์กลางก้าน ระยะชัก เวลาชักเป้าหมาย และแรงดันทำงาน เพื่อประมาณอัตราการไหลของอากาศอิสระที่ต้องใช้สำหรับจังหวะยืดและจังหวะหดอัตราการไหลที่ต้องใช้ = ปริมาตรกระบอก / เวลาเป้าหมาย × อัตราส่วนแรงดันเส้นผ่านศูนย์กลางกระบอกเส้นผ่านศูนย์กลางก้านความยาวระยะชักเวลาระยะชักเป้าหมายเปิดเครื่องคำนวณ

หากทราบอัตราการไหลที่มีอยู่แล้ว เครื่องคำนวณความเร็วกระบอกสูบ สามารถประมาณความเร็วช่วงยืดและหดก่อนรวมการสูญเสียในเครื่องจริงได้

เหตุใดความดันจึงช่วยเพิ่มอัตราเร่ง แต่แก้ปัญหาความเร็วไม่ได้เสมอไป?

NIST ระบุว่าหนึ่งบรรยากาศมาตรฐานเท่ากับ 14.6959 psi ดังนั้นการตรวจสอบอัตราส่วนที่ใช้ 80 psig และ 30 psig ต้องใช้ค่าประมาณ 94.7 psia และ 44.7 psia อัตราส่วนที่ได้คือ 0.472 ซึ่งต่ำกว่าขอบเขต 0.528 ของอากาศอุดมคติ (NIST, อัปเดตปี 2025)

ผลนี้ชี้ว่าอาจเกิดการไหลแบบอั้น ณ ข้อจำกัดที่วัด แต่ไม่ได้พิสูจน์ว่าแอคชูเอเตอร์ทั้งชุดถึงขีดจำกัดความเร็วสากลแล้ว เส้นทางวาล์วอาจเกิดการอั้น ขณะที่ตัวเก็บเสียงไอเสีย ท่อ เข็มกันกระแทก โหลด หรือการตั้งค่าตัวควบคุมยังเป็นข้อจำกัดที่รุนแรงกว่า

การเคลื่อนที่ของกระบอกยังเปลี่ยนความดันทั้งสองด้านของลูกสูบ สมดุลแรงที่มีประโยชน์คือ:

F_{\mathrm{available}} = p_{\mathrm{cap}}A_p - p_{\mathrm{rod}}A_a - F_{\mathrm{friction}} - F_{\mathrm{external}}

ในที่นี้ $p_{\mathrm{cap}}$ และ $p_{\mathrm{rod}}$ คือความดันเกจในห้องกระบอกที่ออกแรงสวนทางกัน $A_p$ คือพื้นที่ลูกสูบ $A_a$ คือพื้นที่วงแหวนด้านก้าน และพจน์ที่เหลือแทนแรงเสียดทานกับโหลดภายนอก ใช้หน่วยพาสคัลและตารางเมตรเพื่อให้ได้แรงเป็นนิวตัน หรือใช้ชุดหน่วยแบบอังกฤษที่สอดคล้องกัน

ความดันจ่ายที่สูงขึ้นสามารถเพิ่มผลต่างความดันช่วงเริ่มต้นและลดเวลาเร่งได้ แต่เมื่อห้องที่กำลังเคลื่อนที่ไม่สามารถรับหรือระบายลมได้เร็วพอ ความเร็วจะไม่เป็นไปตามการคำนวณแรงแบบคงที่อีกต่อไป ด้วยเหตุนี้ กระบอกจึงอาจมีแรงเพียงพอขณะหยุดนิ่ง แต่ยังทำเวลารอบไม่ได้

แรงสถิตและความเร็วขณะทำงานต้องมีการทดสอบยอมรับแยกกัน ค่าความดันที่อ่านหลังลูกสูบหยุดแทบไม่บอกถึงความดันที่มีอยู่กลางจังหวะความเร็วสูง ควรบันทึกความดันทั้งสองห้องระหว่างการเคลื่อนที่ แล้วเปรียบเทียบกับตำแหน่งชักหรือเวลาที่ผ่านไป

อุปกรณ์ใดในเส้นทางจ่ายลมหรือไอเสียเป็นข้อจำกัดที่แท้จริง?

CAGI ระบุว่าระบบลมโรงงานที่ออกแบบดีมักควบคุม pressure drop จากทางออกคอมเพรสเซอร์ถึงจุดใช้งานไว้ไม่เกิน 10% และแนะนำให้ติดตั้งจุดวัดความดัน เพราะตัวกรอง เครื่องทำลมแห้ง ข้อต่อ ท่อ วาล์ว และสายลมล้วนสร้างการสูญเสียขณะลมไหล (เอกสารทางเทคนิคเรื่อง Pressure Drop ของ CAGI, เข้าถึงปี 2026)

ภายในเครื่องจักร เส้นทางที่จำกัดที่สุดอาจเปลี่ยนตามทิศการเคลื่อนที่ วาล์ว 5/2 ใช้ช่องทางสปูลและไอเสียคนละชุดสำหรับการยืดและหด ตัวควบคุมความเร็วทางเดียวมีทิศทางไหลอิสระและทิศทางหรี่การไหล ตัวเก็บเสียงอุดตันอาจกระทบพอร์ตไอเสียเพียงพอร์ตเดียว จึงต้องตรวจสอบเส้นทางที่กำลังทำงานทั้งหมด

จุดทดสอบความดันขณะทำงาน P1, P2 และ P3 ซึ่งแยกการสูญเสียในระบบลมโรงงาน ข้อจำกัดของวาล์ว ความดันในห้องกระบอก และ back pressure ทางไอเสีย

จุดวัดความดันขณะทำงานสามจุดช่วยแยกการสูญเสียในระบบลมโรงงาน ข้อจำกัดในเส้นทางวาล์ว และ back pressure ทางไอเสีย

อาการ	วัดอะไรก่อน	การตีความที่เป็นไปได้
ช้าทั้งสองทิศทาง	P1 ที่ทางเข้าวาล์ว	เรกูเลเตอร์ ตัวกรอง ท่อจ่ายร่วม หรือความต้องการร่วม
ช้าเฉพาะจังหวะยืด	P1 และ P2 ด้านฝาครอบ	เส้นทางวาล์ว ข้อต่อ ตัวควบคุม หรือพอร์ตด้านฝาครอบ
ช้าเฉพาะจังหวะหด	P1 และ P2 ด้านก้าน	เส้นทางสปูลฝั่งตรงข้าม จุดต่อด้านก้าน หรือไอเสีย
ความเร็วลดลงใกล้ปลายชัก	ความดันทั้งสองห้อง	ข้อจำกัดของระบบกันกระแทก ผลต่างความดันที่ลดลง หรือโหลดเปลี่ยน
เปิดเข็มสุดแล้วแต่ความเร็วไม่เพิ่ม	P1, P2 และไอเสีย P3	ข้อจำกัดอื่นกลายเป็นตัวกำหนดหลัก
แรงสถิตผ่าน แต่เวลารอบไม่ผ่าน	ความดันในห้องระหว่างเคลื่อนที่	ความสามารถในการเติมหรือระบายลมขณะทำงานไม่เพียงพอ

สำหรับการแก้ปัญหาฝั่งโรงงานโดยรวม โปรดใช้ คู่มือ pressure drop ของระบบลมอัด หากต้องการแยกความแตกต่างระหว่างการสูญเสียทั่วไปกับพฤติกรรมจำกัดที่ความเร็วเสียง โปรดดู สาเหตุของการไหลแบบอั้นในระบบนิวเมติก

ควรทดสอบขีดจำกัดความเร็วที่สงสัยอย่างไร?

ตัวอย่างวาล์วของ Parker กำหนดเป้าหมายเวลาชักหนึ่งวินาที ขณะที่ CAGI แนะนำให้ติดตั้งจุดวัดความดันแทนการพึ่งเกจคงที่เพียงตัวเดียว แนวทางทั้งสองร่วมกันกำหนดวิธีทดสอบภาคสนาม: บันทึกความดันขณะทำงานและเวลาชักจริงในรอบเดียวกัน ภายใต้โหลดและการตั้งค่าตัวควบคุมจริง (Parker; CAGI)

บันทึกขนาดกระบอก เส้นผ่านศูนย์กลางก้าน ระยะชัก ทิศทางโหลด เวลาเป้าหมาย และเวลาปัจจุบัน
บันทึกรุ่นวาล์ว พิกัดการไหล เส้นทางพอร์ตที่ทำงาน ID และความยาวท่อ ข้อต่อ ตัวควบคุมความเร็ว และตัวเก็บเสียง
ติดตั้งเซ็นเซอร์ตอบสนองเร็วที่ทางเข้าวาล์วและพอร์ตกระบอกทั้งสอง เพิ่มจุดวัดด้านไอเสียหากสงสัยตัวเก็บเสียงหรือแมนิโฟลด์
บันทึกจังหวะยืดและหดแยกกัน ใช้ค่าความดันจากช่วงที่กำลังเคลื่อนที่ของระยะชัก
แปลงความดันเกจเป็นความดันสัมบูรณ์ก่อนคำนวณ $p_2/p_1$
เปรียบเทียบอัตราการไหลที่กระบอกต้องใช้กับกราฟการไหลของผู้ผลิตวาล์วหรือข้อมูล ISO 6358
เปลี่ยนข้อจำกัดครั้งละหนึ่งจุด แล้วบันทึกกราฟความดันและจับเวลาชักซ้ำ

จากงานของเรา การเปลี่ยนตัวแปรทีละตัวทำให้กราฟมีประโยชน์ การเปลี่ยนวาล์ว ท่อ ข้อต่อ และตัวเก็บเสียงพร้อมกันอาจช่วยเพิ่มความเร็ว แต่จะไม่บอกว่าข้อจำกัดใดเป็นตัวควบคุมหรือการเปลี่ยนใดจำเป็นจริง

สมมติว่าเส้นทางวาล์วที่ทำงานวัดได้ 80 psig ด้านต้นทาง และ 30 psig ด้านปลายทางขณะยืด เมื่อใช้ค่าความดันบรรยากาศ 14.6959 psi ของ NIST จะได้ 94.7 psia และ 44.7 psia อัตราส่วนคือ 0.472 ดังนั้นเส้นทางนี้จึงต่ำกว่าขอบเขตเตือนของอากาศอุดมคติ ขั้นต่อไปให้ตรวจว่าอัตราส่วนวิกฤตจากการทดสอบของวาล์วสอดคล้องกันหรือไม่ และฝั่งไอเสียมี back pressure สูงเกินไปด้วยหรือไม่

การวินิจฉัยที่มีประโยชน์ต้องใช้กราฟก่อนและหลัง ไม่ใช่เสียงไอเสียที่ดังขึ้น หากวาล์วใหญ่ขึ้นทำให้ P2 สูงขึ้นและเวลาชักสั้นลง แสดงว่าเส้นทางวาล์วมีผล หาก P2 แทบไม่เปลี่ยน ขีดจำกัดที่เหลืออาจเป็นท่อ ไอเสีย ระบบกันกระแทก โหลด หรือการจ่ายลม ณ จุดใช้งานที่ไม่เพียงพอ

คู่มือการเลือกขนาดวาล์วควบคุมการไหล ที่เกี่ยวข้องอธิบายวิธีเปลี่ยนความต้องการตามเวลาชักเป็นการเลือกความสามารถ ส่วน คู่มืออัตราการไหลของลมและความดัน อธิบายว่าเหตุใดค่าอัตราการไหลจึงใช้ทำนายความดันไม่ได้หากไม่ทราบเส้นทางการทำงาน

ลำดับการแก้ไขโดยยึดการวัดเป็นหลัก

CAGI แนะนำให้รักษาความเร็วลมในท่อจ่ายใกล้หรือต่ำกว่า 20 ft/s เพื่อลดความปั่นป่วนและการสูญเสียความดัน และแนวทางเรื่อง pressure drop แนะนำให้เพิ่มขนาดท่อและลดความยาวที่ไม่จำเป็นก่อนเพิ่มความดันคอมเพรสเซอร์ (เอกสารทางเทคนิคเรื่อง Pressure Drop ของ CAGI, เข้าถึงปี 2026) การเลือกขนาดท่อในเครื่องจักรยังต้องอ้างอิงข้อมูลเฉพาะของผู้ผลิตที่อัตราการไหลสูงสุด

จากประสบการณ์ของเรา ลำดับที่ปลอดภัยที่สุดเริ่มจากความต้องการและการวัด แล้วจึงไล่ออกจากจุดที่พบการสูญเสียความดันมากที่สุด วิธีนี้ป้องกันไม่ให้ปัญหาความเร็วกลายเป็นแรงกระบอก พลังงานกระแทก หรือการใช้ลมอัดที่มากเกินไป

ใช้ลำดับต่อไปนี้:

ยืนยันความต้องการ คำนวณอัตราการไหลช่วงยืดและหดจากขนาดกระบอก ก้าน ระยะชัก ความดัน และเวลาเป้าหมาย
วัดการจ่ายลมขณะทำงาน แก้ไขตัวกรอง เรกูเลเตอร์ ท่อร่วม หรือแมนิโฟลด์ที่เล็กเกินไปหรือปนเปื้อนก่อนเปลี่ยนแอคชูเอเตอร์
ตรวจสอบเส้นทางวาล์วที่ทำงาน เปรียบเทียบกราฟการไหลของผู้ผลิต ข้อมูลการคำนวณ Cv หรือค่าการนำตาม ISO 6358 สำหรับเส้นทางจ่ายและไอเสียจริง
กำจัดคอขวดเฉพาะจุด ตรวจสอบข้อลด ข้องอ ควิกคัปปลิง ข้อต่อเสียบสายที่ช่องทางแคบ ตัวควบคุมความเร็ว และอะแดปเตอร์พอร์ตกระบอก
ตรวจสอบไอเสียแยกต่างหาก ตัวเก็บเสียงหรือวาล์ว meter-out ขนาดเล็กอาจจำกัดความเร็วได้ แม้ความดันจ่ายดูปกติ
ทบทวนระบบกันกระแทกและโหลด ระบบกันกระแทกปลายชัก แรงเสียดทานสถิต โหลดด้านข้าง และโหลดที่พยายามลากกระบอก อาจเลียนแบบอาการเพดานการไหล
เพิ่มความดันหลังทบทวนแล้วเท่านั้น คำนวณแรง พิกัดความดันของอุปกรณ์ ปริมาณลม พลังงานกระแทก และระยะเผื่อความปลอดภัยใหม่ก่อน

เกลียวที่เล็กที่สุดไม่ได้เป็นคอคอดควบคุมเสมอไป วาล์วที่ดูใหญ่กว่าอาจมีช่องเปิดสปูลเล็กกว่าข้อต่อขนาดกะทัดรัด ขณะที่ตัวควบคุมความเร็วที่เปิดสุดแล้วอาจยังมีข้องอภายในที่จำกัดการไหล ให้เปรียบเทียบข้อมูลการไหลที่ผ่านการทดสอบและความดันขณะทำงาน ไม่ใช่รูปลักษณ์

หากผลยังไม่ชัดเจน โปรดส่งรุ่นวาล์ว ขนาดกระบอก เส้นผ่านศูนย์กลางก้าน ระยะชัก ทิศทางโหลด ขนาดท่อ การตั้งค่าตัวควบคุม กราฟความดันขณะทำงาน และเวลาชักผ่าน หน้าติดต่อฝ่ายเทคนิค

กฎสรุปของขีดจำกัดความเร็ว

NASA ระบุว่าอัตราการไหลเชิงมวลในอุดมคติสูงสุดเกิดที่ Mach 1 ส่วน ISO 6358-1 กำหนดกรอบการทดสอบอุปกรณ์ในสภาวะคงตัวสำหรับคุณลักษณะการไหลนิวเมติก ทั้งสองแหล่งสนับสนุนกฎสรุปนี้: คำนวณความต้องการของกระบอก วัดเส้นทางที่ทำงานขณะเคลื่อนที่ และใช้ข้อมูลอุปกรณ์ที่ผ่านการทดสอบก่อนเพิ่มความดัน (NASA; ISO)

ความเร็วสูงสุดในทางปฏิบัติของกระบอกคือจุดที่อัตราการไหลจ่ายและไอเสียที่มีอยู่ ผลต่างความดันขณะทำงาน โหลด แรงเสียดทาน และระบบกันกระแทก ไม่สามารถรองรับการเคลื่อนที่ที่เร็วขึ้นอย่างเสถียรได้อีก การไหลแบบอั้นอาจเป็นตัวกำหนดเพดานนั้น แต่การวัดเท่านั้นที่จะระบุได้ว่าเกิดในวาล์ว ท่อ ข้อต่อ ตัวควบคุม พอร์ต หรืออุปกรณ์ไอเสีย

คำถามที่พบบ่อยเกี่ยวกับการไหลแบบอั้นและความเร็วกระบอกสูบ

NASA ระบุว่า Mach 1 เป็นสภาวะการไหลสูงสุดที่คอคอด ขณะที่ NIST ระบุความดันบรรยากาศ 14.6959 psi สำหรับการแปลงความดันเกจเป็นความดันสัมบูรณ์ ข้อเท็จจริงสองข้อนี้ตอบคำถามภาคสนามส่วนใหญ่ได้: ใช้ความดันสัมบูรณ์ ระบุข้อจำกัดที่กำลังทำงาน และจำไว้ว่าขีดจำกัดความเร็วเสียงใช้กับเส้นทางหนึ่ง ไม่ใช่แอคชูเอเตอร์ทั้งชุด (NASA; NIST)

การไหลแบบอั้นหมายความว่าการเพิ่มความดันจ่ายจะไม่สามารถเพิ่มความเร็วกระบอกได้เลยใช่หรือไม่?

ไม่ใช่ สำหรับคอคอดและอุณหภูมิคงที่ อัตราการไหลเชิงมวลแบบอั้นในอุดมคติจะเพิ่มตามความดันสัมบูรณ์ต้นทาง สิ่งที่ไม่ช่วยเพิ่มการไหลคือการลดความดันปลายทางลงอีก การเพิ่มความดันจ่ายยังอาจเพิ่มการไหลและอัตราเร่ง แต่ก็เพิ่มแรงและความต้องการลมด้วย ควรหาข้อจำกัดและตรวจพิกัดอุปกรณ์ก่อนเปลี่ยนความดัน

จะทราบได้อย่างไรว่าเส้นทางจ่ายลมหรือไอเสียเกิดการไหลแบบอั้น?

วัดความดันขณะทำงานทั้งสองด้านของข้อจำกัดที่สงสัยระหว่างจังหวะที่ทำงานผิดปกติ แปลงค่าเป็นความดันสัมบูรณ์ แล้วคำนวณ $p_2/p_1$ ทำซ้ำในทิศทางตรงข้าม อัตราส่วนต่ำบ่งชี้จุดที่อาจเกิดการไหลแบบอั้น ส่วนข้อมูล ISO 6358 ของวาล์วหรือกราฟการไหลของผู้ผลิตควรใช้ตัดสินขั้นสุดท้าย

สามารถคำนวณความเร็วสูงสุดของกระบอกอย่างแม่นยำจากค่า Cv เพียงอย่างเดียวได้หรือไม่?

ไม่ได้ ค่า Cv ใช้สนับสนุนวิธีเลือกขนาดระบบนิวเมติกที่ผู้ผลิตรับรองได้ แต่ความเร็วยังขึ้นกับความดันในห้อง อุณหภูมิ การตอบสนองของวาล์ว ท่อ ข้อต่อ back pressure ทางไอเสีย โหลด แรงเสียดทาน และระบบกันกระแทก ควรคำนวณอัตราการไหลเป้าหมายก่อน ตรวจสอบความสามารถวาล์วเบื้องต้น แล้วจึงยืนยันผลด้วยเวลาชักและกราฟความดันขณะทำงาน

เหตุใดกระบอกจึงมีแรงเต็มที่ขณะหยุดนิ่ง แต่เคลื่อนที่ช้าเกินไป?

หลังการเคลื่อนที่หยุด ห้องกระบอกมีเวลาเพิ่มความดันจนใกล้ค่าที่เรกูเลเตอร์ตั้งไว้ การทดสอบแรงสถิตจึงผ่านได้ แต่ระหว่างจังหวะที่รวดเร็ว เส้นทางจ่ายและไอเสียที่มีข้อจำกัดจะสร้างความดันต่างกันในแต่ละห้องและลดผลต่างความดันที่ใช้งานได้ ให้บันทึกความดันทั้งสองพอร์ตระหว่างการเคลื่อนที่เพื่อเปิดเผยการสูญเสียขณะทำงานนี้

ควรเพิ่มขนาดอุปกรณ์ใดก่อน?

เปลี่ยนอุปกรณ์ที่ทำให้สูญเสียความดันขณะทำงานมากที่สุดระหว่างการเคลื่อนที่ที่ไม่ผ่าน อาจเป็นวาล์วควบคุมทิศทาง ท่อ ข้อต่อ ตัวควบคุมความเร็ว ช่องทางแมนิโฟลด์ อะแดปเตอร์กระบอก หรือตัวเก็บเสียง เกลียวพอร์ตที่ใหญ่กว่าเพียงอย่างเดียวไม่ได้พิสูจน์ว่าเส้นทางการไหลภายในใหญ่กว่า จึงควรเปรียบเทียบความสามารถที่ผ่านการทดสอบและทำการวัดเดิมซ้ำ

แหล่งข้อมูลและเอกสารอ้างอิงทางเทคนิค

NASA Glenn Research Center, การอั้นของอัตราการไหลเชิงมวล, สมการอัตราการไหลเชิงมวลแบบอัดตัวได้และสภาวะอัตราการไหลสูงสุดที่ Mach 1 เข้าถึงเมื่อ 2026-07-18
ISO, ISO 6358-1:2013, การทดสอบอัตราการไหลในสภาวะคงตัวสำหรับอุปกรณ์นิวเมติกที่ใช้ของไหลอัดตัวได้ ยืนยันปี 2022
ISO, ISO 6358-1:2013/Amd 2:2026, ฉบับแก้ไขเรื่องความไม่แน่นอนของการวัด เผยแพร่ปี 2026
Parker Hannifin, ข้อมูลวิศวกรรมผลิตภัณฑ์วาล์วนิวเมติก, วิธีคำนวณ Cv สำหรับระบบนิวเมติกและตัวอย่างกระบอกที่มีเวลาชักหนึ่งวินาที เข้าถึงเมื่อ 2026-07-18
NIST, การแปลงหน่วยความดันและอัตราการไหลของแก๊ส, การแปลงความดันและสภาวะอ้างอิงของอัตราการไหลแก๊สมาตรฐาน อัปเดตปี 2025
CAGI, เอกสารทางเทคนิคเรื่อง Pressure Drop, การติดตามความดันขณะทำงานและแนวทางเรื่อง pressure drop ในระบบลมอัด เข้าถึงเมื่อ 2026-07-18
AutomationDirect, วิธีเลือกกระบอกนิวเมติก, บริบทการเลือกโหลด ความดัน ขนาดกระบอก และระยะชัก เข้าถึงเมื่อ 2026-07-18
