ในการบำรุงรักษากระบอกสูบ คำว่า “การกระแทกแบบค้อนในระบบนิวเมติก” มักหมายถึงลูกสูบ แคริเอจ หรือโหลดที่ติดอยู่กระแทกปลายระยะชักแรงพอให้เกิดเสียงปังแหลมและแรงสั่นสะเทือนที่มองเห็นได้ของเครื่องจักร บทความนี้ใช้คำดังกล่าวในความหมายที่ใช้กันในงานภาคสนาม ไม่ได้หมายถึงทรานเชียนต์ความดันของแก๊สแห้งในเครือข่ายวาล์วและท่อ
ดังนั้นงานแรกคือการจำแนกสาเหตุ ไม่ใช่การปรับตั้ง ให้ยืนยันว่าการเคลื่อนที่หยุดที่ใด รักษาหลักฐานความดันและตำแหน่ง แยกพลังงานสะสมทุกชนิด และตรวจสอบเส้นทางรับแรงทั้งหมดก่อนนำเครื่องจักรกลับมาใช้งาน แท่นยึดที่เสียหายยังอาจเป็นอันตรายได้ แม้กระบอกสูบจะเริ่มทำงานเงียบลงแล้ว
ประเด็นสำคัญ
- Parker ระบุว่าความเร็วเมื่อเข้าสู่คุชชันอาจสูงกว่าความเร็วเฉลี่ยตลอดระยะชักประมาณ 50%
- การกระแทกปลายระยะชักที่มีเสียงดังกับทรานเชียนต์ความดันในท่อเป็นกลไกความเสียหายคนละแบบ
- แยกพลังงานสะสมด้านนิวเมติกและกลไกก่อนการตรวจสอบ
- การตัดสินใจซ่อมต้องอาศัยขีดจำกัดเฉพาะของชิ้นส่วน การตรวจสอบโดยผู้มีคุณสมบัติ และการทดสอบนำกลับมาใช้งานแบบควบคุม

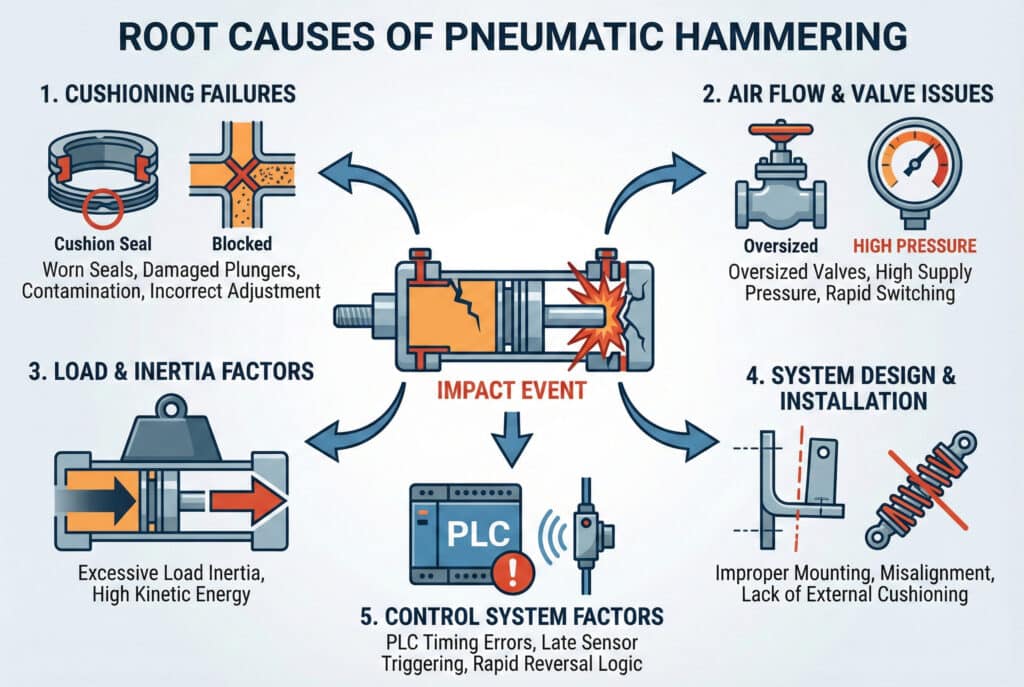

การกระแทกแบบค้อนในระบบนิวเมติกหมายถึงอะไรในระบบกระบอกสูบ
ASME ให้นิยามวอเตอร์แฮมเมอร์ว่าเป็นทรานเชียนต์ของของไหลที่เกิดจากการเปลี่ยนอัตราการไหลและแรงดันพุ่งตามมา ขณะที่ Festo อธิบายว่าการหยุดกระบอกสูบใช้คุชชันที่ตำแหน่งปลายเพื่อดูดซับพลังงานจลน์ของชิ้นส่วนที่เคลื่อนที่ ในบทความนี้ การกระแทกแบบค้อนในระบบนิวเมติกหมายถึงการกระแทกอย่างแรงที่ปลายระยะชัก ไม่ใช่คลื่นความดันหรือเสียงทุกชนิดในระบบลมอัด (ASME; Festo)

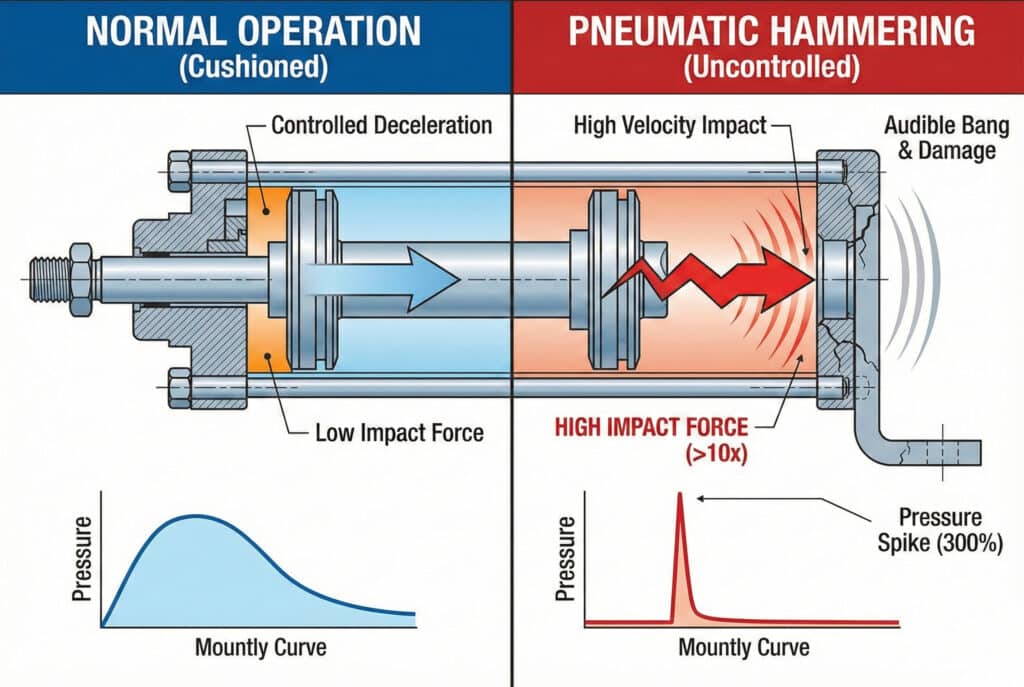

การกระแทกปลายระยะชัก คือการชนหรือการชะลอความเร็วอย่างรวดเร็วของชุดเคลื่อนที่ของกระบอกสูบที่ตำแหน่งปลาย ลมค้อนในระบบนิวเมติก คือทรานเชียนต์ความดันแก๊สที่เดินทางในเครือข่ายวาล์วและท่อ วอเตอร์แฮมเมอร์ คือทรานเชียนต์จากการไหลของของเหลว ซึ่งอาจเกิดในอุปกรณ์ที่ระบุว่าเป็นนิวเมติกเมื่อคอนเดนเสทกลายเป็นก้อนของเหลวที่เคลื่อนที่
ความแตกต่างนี้เปลี่ยนแผนการตรวจสอบ หากลูกสูบหรือจุดหยุดของเครื่องจักรรับแรงปฏิกิริยาเป็นอันดับแรก ให้เริ่มจากการเคลื่อนที่ คุชชัน แนวศูนย์ และเส้นทางรับแรงกล หากเหตุการณ์ของวาล์วสร้างความผิดปกติของความดันที่เดินทางในท่อหรือแมนิโฟลด์ ให้ใช้ การตรวจสอบลมค้อนในวาล์วและระบบท่อนิวเมติก แทน ส่วนก้อนคอนเดนเสทต้องตรวจสอบวอเตอร์แฮมเมอร์แยกต่างหาก
| ข้อสังเกต | จุดเริ่มต้นที่น่าจะเป็นไปได้มากที่สุด | หลักฐานที่ต้องบันทึกก่อน |
|---|---|---|
| เสียงปังเกิดตรงกับเวลาที่แคริเอจถึงระยะชักเต็ม | การกระแทกปลายระยะชัก | ตำแหน่ง ความเร็วเมื่อเข้าคุชชัน การสัมผัสจุดหยุด และความเร่ง |
| เสียงเริ่มจากเหตุการณ์วาล์วความเร็วสูงและเดินทางผ่านท่อ | ทรานเชียนต์ความดันแก๊ส | ร่องรอยความดันความเร็วสูงจากอย่างน้อยสองตำแหน่ง |
| การกระแทกเกิดก่อนกระบอกสูบถึงตำแหน่งปลายของตัวเอง | การชนจุดหยุดแข็งภายนอก | แนวศูนย์ของจุดหยุด ตำแหน่งไกด์ และรอยสัมผัส |
| ลูกสูบเด้งกลับหรือคืบหลังเข้าสู่โซนคุชชัน | ปัญหาการปรับคุชชันหรือความสามารถไม่พอ | ร่องรอยตำแหน่งกับเวลา ความดันห้อง และข้อจำกัดทางระบาย |
| เหตุการณ์แหลมคมเกิดหลังคอนเดนเสทสะสม | ทรานเชียนต์จากก้อนของเหลว | สภาพการระบายน้ำ จุดต่ำ เครื่องแยก และสภาพรีซีฟเวอร์ |
เสียงเป็นอาการ ไม่ใช่กลไก ไมโครโฟนอาจช่วยระบุตำแหน่งเหตุการณ์ แต่ไม่สามารถบอกได้ว่าสาเหตุแรกคือลูกสูบสัมผัส การดูดซับแรงกระแทกจนสุดระยะ แบ็กแลชในชุดลิงก์ปิดตัวลง หรือคลื่นความดันที่มาถึงทางแมนิโฟลด์
จะยืนยันได้อย่างไรว่าเสียงเป็นการกระแทกปลายระยะชัก
Parker ระบุว่าโดยทั่วไปความเร็วลูกสูบเมื่อเริ่มคุชชันสูงกว่าความเร็วเฉลี่ยตลอดระยะชักประมาณ 50% ในคู่มือกระบอกสูบไร้ก้าน ดังนั้นค่าเฉลี่ยจากเวลาเดินทางทั้งระยะอาจซ่อนความเร็วที่สำคัญที่สุดไว้ ให้ยืนยันการกระแทกด้วยข้อมูลตำแหน่งหรือความเร็วที่ทำให้ตรงกัน ณ จุดเข้าคุชชัน ไม่ใช่ระดับเสียงเพียงอย่างเดียว (Parker)
เริ่มจากพลังงานที่ลดลงภายใต้ขั้นตอนทดสอบเดินเครื่องที่เครื่องจักรอนุมัติ บันทึกทั้งสองทิศทาง เพราะพื้นที่ลูกสูบที่มีผล แรงโน้มถ่วง โหลด และทางระบายอาจแตกต่างกัน ชุดหลักฐานที่เป็นประโยชน์มีไม่มาก:
- คำสั่งวาล์วและการเปลี่ยนสถานะเซนเซอร์บนฐานเวลาเดียวกัน
- ตำแหน่งหรือความเร็วใกล้ช่วงสุดท้ายของระยะชัก
- ความดันที่พอร์ตกระบอกสูบทั้งสองด้าน วัดด้วยแบนด์วิดท์ที่เหมาะสม
- ความเร่งที่แท่นยึดกระบอกสูบหรือจุดหยุดเครื่องจักรเมื่อแรงสั่นสะเทือนของโครงสร้างมีความสำคัญ
- วิดีโออัตราเฟรมสูงหรือรอยสัมผัสที่แสดงว่าพื้นผิวใดสัมผัสก่อน
อะไรพิสูจน์การกระแทกปลายระยะชัก รูปแบบที่ชี้ขาดคือการชะลอความเร็วอย่างรวดเร็วหรือสัญญาณสัมผัสที่ตำแหน่งปลาย ตามด้วยการตอบสนองของโครงสร้าง ค่าความดันสูงสุดที่บันทึกได้ภายหลังอาจเป็นผลจากการชน ไม่ได้พิสูจน์โดยอัตโนมัติว่าทรานเชียนต์ในท่อเป็นสาเหตุของเหตุการณ์
ระวังตัวแทนหลักฐานที่ทำให้เข้าใจผิด แนวโน้มจาก PLC ที่สุ่มตัวอย่างช้าเกินไปอาจพลาดเหตุการณ์สั้น ๆ เกจวัดความดันแสดงพฤติกรรมระดับเรกูเลเตอร์ ไม่ใช่ประวัติแรงกับเวลาที่ขายึด และแอ็กเซเลอโรมิเตอร์ที่เฟรมวัดการตอบสนองเฉพาะที่ของโครงสร้าง ไม่ได้วัดแรงลูกสูบโดยตรง
เหตุใดการกระแทกปลายระยะชักจึงทำให้เสียหายมากกว่าตัวกระบอกสูบ
Festo อธิบายวิธีคุชชันปลายระยะชักที่พบบ่อยสามแบบ ได้แก่ แบบยืดหยุ่น แบบนิวเมติก และแบบไฮดรอลิก เมื่อระบบหยุดที่ติดตั้งจริงไม่ดูดซับพลังงานของเหตุการณ์ตามที่ออกแบบไว้ แรงปฏิกิริยาที่เหลือจะเดินทางตามเส้นทางความแข็งของเครื่องจักรผ่านลูกสูบ ก้านหรือแคริเอจ แท่นยึด ไกด์ ตัวยึด รอยเชื่อม เฟรม และฐานราก (Festo)
ความสัมพันธ์พลังงานเริ่มต้นคือ:
ในที่นี้ Ek คือพลังงานจลน์เชิงการเลื่อนเป็นจูล m คือมวลเคลื่อนที่รวมเป็นกิโลกรัม และ vc คือความเร็วที่วัดได้เมื่อเข้าสู่คุชชันหรือจุดหยุดเป็นเมตรต่อวินาที สมการนี้แสดงเหตุผลที่ต้องใส่ใจกับความเร็วขาเข้า: เมื่อมวลคงที่ การเพิ่ม vc เป็นสองเท่าจะทำให้ Ek เพิ่มเป็นสี่เท่า
สมการนี้ไม่ได้ทำนายแรงสูงสุด ความแข็งของจุดสัมผัส ระยะหยุด ประวัติความดันคุชชัน ระยะหลวมของแบริ่ง ความยืดหยุ่นของแท่นยึด และเรโซแนนซ์เฉพาะที่ล้วนกำหนดรูปคลื่นแรงกับเวลา คู่มือแยกเรื่อง แรงกระแทกของกระบอกสูบนิวเมติกอธิบายขอบเขตระหว่างพลังงานของเหตุการณ์ แรงหยุดเฉลี่ย และแรงปฏิกิริยาสูงสุดที่วัดได้
ตรวจเส้นทางรับแรงตามลำดับ:
- ลูกสูบและฝาปิดปลาย: แกนคุชชัน ตัวลูกสูบ กันชน ร่องซีล พอร์ต สะพานเนื้อฝาปิด เบ้าก้านยึด และตัวยึดที่ยังอยู่
- ก้านหรือแคริเอจ: ความตรง ความเสียหายผิว สภาพเกลียวหรือจุดต่อ ระยะหลวมของไกด์ และหลักฐานการรับแรงด้านข้าง
- แท่นยึดกระบอกสูบ: หน้าแปลน คลีวิส ทรันเนียน ฐานยึด สลัก โบลต์ แหวนรอง และผิวรับแรงรอบรูยึด
- ส่วนยับยั้งของเครื่องจักร: รางไกด์ จุดหยุด ขายึดตัวดูดซับ รอยเชื่อม สมาชิกเฟรม แองเคอร์ และการ์ดโดยรอบ
- อุปกรณ์ที่เชื่อมต่อ: เซนเซอร์ สายไฟ ฟิตติ้ง ท่อ ชุดจับงาน และเครื่องมือที่อาจรับความเร่งหรือการกระจัด
รอยร้าวที่มองเห็นเป็นจุดแรกไม่จำเป็นต้องเป็นชิ้นส่วนที่เสียหายเป็นอันดับแรก ขายึดที่ยืดหยุ่นอาจลดรอยเฉพาะที่บนฝาปิดปลาย แต่เพิ่มการดัดที่ปลายรอยเชื่อม ให้ติดตามแรงปฏิกิริยาผ่านชุดประกอบก่อนตัดสินใจว่าการเปลี่ยนเฉพาะกระบอกสูบจะปิดสาเหตุความเสียหายได้
ต้องทำอะไรบ้างก่อนตรวจสอบโครงสร้าง
OSHA 29 CFR 1910.147 ครอบคลุมอันตรายระหว่างการซ่อมบำรุงจากแหล่งพลังงานนิวเมติก กล พลังงานไฟฟ้า และแหล่งอื่น หลังแยกพลังงานแล้ว ต้องปล่อย ตัดการเชื่อมต่อ ยึดตรึง หรือทำให้พลังงานสะสมหรือพลังงานตกค้างที่อาจเป็นอันตรายปลอดภัยด้วยวิธีอื่น และต้องตรวจยืนยันการแยกพลังงานก่อนเริ่มงาน (OSHA)
ปฏิบัติตามขั้นตอนพลังงานอันตรายที่หน่วยงานอนุมัติ ปิดและล็อกแหล่งพลังงานที่เกี่ยวข้อง ระบายความดัน ยึดโหลดจากแรงโน้มถ่วง บล็อกชิ้นส่วนที่เคลื่อนที่ ระบายแอคคิวมูเลเตอร์ และตรวจหาความดันที่อาจก่อตัวกลับหลังปริมาตรที่กักอยู่หรือวาล์วกันกลับ คำสั่งหยุดจากคอนโทรลเลอร์หรือวาล์วควบคุมทิศทางที่ปิดอยู่ไม่ใช่อุปกรณ์แยกพลังงานด้วยตัวมันเอง
รักษาหลักฐานก่อนทำความสะอาด คลายตัวยึด หรือถอดชุดประกอบ:
- ถ่ายภาพสภาพที่ติดตั้ง รอยสัมผัส รอยเคลือบร้าว ฮาร์ดแวร์หลวม และการ์ดที่เคลื่อนตำแหน่ง
- บันทึกล็อกคอนโทรลเลอร์ สูตรการทำงาน น้ำหนักบรรทุก การตั้งเรกูเลเตอร์ คำสั่งวาล์ว เวลาของเซนเซอร์ จำนวนรอบ และงานบำรุงรักษาล่าสุด
- ทำเครื่องหมายตำแหน่งตัวยึดและบันทึกสภาพการขันจริง โดยไม่ถือว่าแรงบิดตอนคลายเป็นค่าพรีโหลดโดยตรง
- บันทึกว่าทิศทางใดทำให้เกิดเหตุการณ์ และขณะนั้นเครื่องกำลังเร่ง เคลื่อนที่คงที่ ทำคุชชัน กลับทิศ หรือหยุดฉุกเฉิน
- กักแยกชิ้นส่วนที่แตกหักและเก็บผิวประกบไว้ อย่าเจียร ขัด หรือฝืนดัดกลับรูปก่อนการทบทวนความเสียหาย
หากชิ้นส่วนร้าว บิดงอ หลุดบางส่วน หรือรองรับโหลดแขวนอยู่ ให้กำหนดเขตห้ามเข้าและยกระดับแผนการจัดการ การตรวจสอบไม่ควรสร้างการปล่อยพลังงานครั้งถัดไป
ควรตรวจสอบกระบอกสูบและเส้นทางรับแรงของเครื่องจักรอย่างไร
ISO 10099:2001 ระบุการตรวจสอบขั้นสุดท้ายและเกณฑ์การยอมรับสำหรับกระบอกสูบนิวเมติกแบบสองทางและก้านเดี่ยว แต่ไม่ใช่ขีดจำกัดความเสียหายภาคสนามสากลสำหรับกระบอกสูบหรือโครงสร้างเครื่องจักรทุกชนิด การตรวจหลังการกระแทกต้องรวมคู่มือกระบอกสูบฉบับที่ตรงรุ่น แบบวาด ข้อมูลวัสดุ ขั้นตอน NDT โดยผู้มีคุณสมบัติ และการประเมินความเสี่ยงของเครื่องจักร (ISO)
เริ่มด้วยการสำรวจด้วยสายตาและมิติหลังทำความสะอาด เปรียบเทียบปลายทั้งสองด้าน และเมื่อทำได้ให้เปรียบเทียบกับชุดประกอบที่ไม่เสียหายซึ่งมีรูปแบบเดียวกัน บันทึกมิติและตำแหน่งจริงแทนคำว่า “คดเล็กน้อย”
| บริเวณ | หลักฐานที่ควรมองหา | หลักฐานอาจหมายถึงอะไร |
|---|---|---|
| ฝาปิดปลายและข้อต่อท่อ | รอยร้าว เฟรตติง ซีลดันตัว ฝาปิดเลื่อน เกลียวเสียหาย | โหลดเกินเฉพาะที่ พรีโหลดหาย การเคลื่อนซ้ำ หรือการสัมผัสภายใน |
| ชิ้นส่วนคุชชัน | ซีลสึก แกนคุชชันเสียหาย ทางผ่านอุดตัน ตัวปรับเลื่อน | การชะลอความเร็วหายไปหรือการเข้าคุชชันไม่ถูกต้อง |
| ก้านลูกสูบ | รันเอาต์ รอยขูด การเสียรูปของเกลียว ซีลเสียหาย | การดัด แนวศูนย์ผิด ไกด์รับโหลดเกิน หรือการสัมผัสรอง |
| แคริเอจและไกด์ | การสึกไม่เท่ากัน ระยะหลวมเพิ่มขึ้น รางวิ่งบุบ บล็อกหลวม | แรงปฏิกิริยานอกแกนหรือการถ่ายโมเมนต์ |
| โบลต์และสลักยึด | ก้านโบลต์คด เฟรตติง เกลียวเสีย ผิวสัมผัสรี | การลื่น โหลดกดเกิน การแยกตัวของข้อต่อ หรือแนวศูนย์ไม่ดี |
| ขายึดและรอยเชื่อม | รอยร้าว สีเคลือบแตก การเสียรูปถาวร ขอบฉีก | การรวมความเค้น การดัด การเติบโตของความล้า หรือโหลดเกิน |
| จุดหยุดภายนอกหรือตัวดูดซับ | รอยชนสุดระยะ การรั่ว ลูกสูบก้านตัวดูดซับคด แนวศูนย์ผิด | ระยะชักไม่พอ ความสามารถไม่ตรง โหลดด้านข้าง หรืออุปกรณ์ขัดข้อง |
| เฟรมและแองเคอร์ | รอยเชื่อมร้าว สมาชิกเลื่อน ตัวยึดหลวม ความเสียหายของเกราต์ | แรงปฏิกิริยาถูกถ่ายออกไปไกลกว่าชุดแอ็กชูเอเตอร์เฉพาะที่ |
เลือก NDT ตามวัสดุและตำแหน่งข้อบกพร่อง

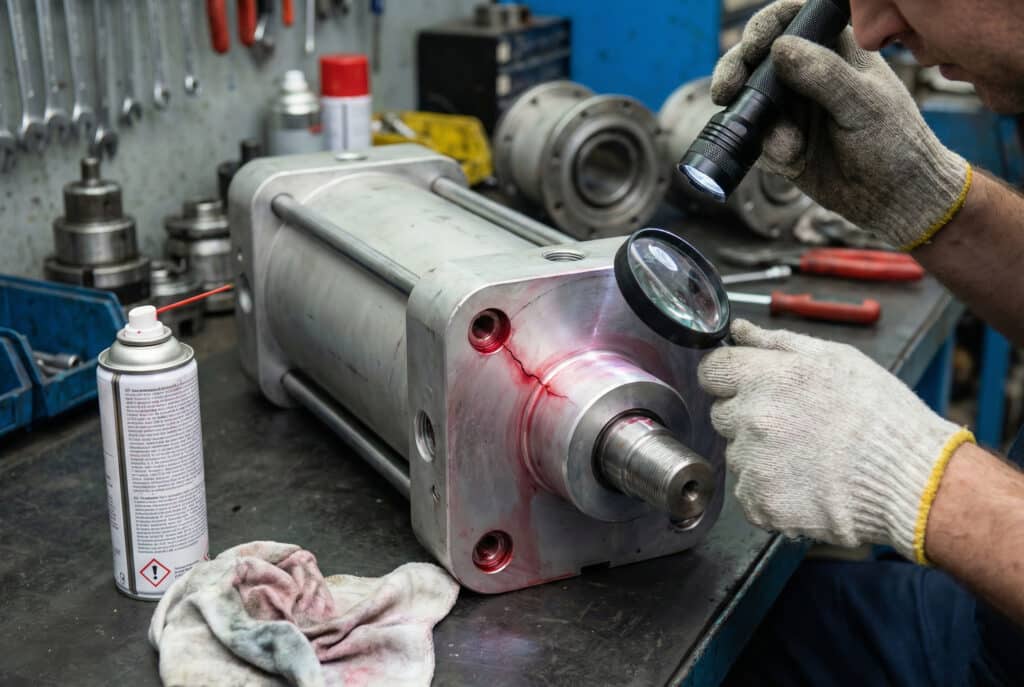

ASTM E1417/E1417M-21 ใช้กับการทดสอบสารแทรกซึมด้วยของเหลวบนชิ้นส่วนโลหะและอโลหะที่ไม่พรุน และตรวจพบความไม่ต่อเนื่องที่เปิดออกหรือเชื่อมต่อถึงผิว แนวปฏิบัตินี้กำหนดข้อกำหนดขั้นต่ำของกระบวนการ แต่ยังต้องใช้ขั้นตอนโดยละเอียดและเกณฑ์การยอมรับที่ใช้ได้กับงานนั้น (ASTM)
การทดสอบอนุภาคแม่เหล็กจำกัดอยู่กับวัสดุเฟอร์โรแมกเนติก การทดสอบอัลตราโซนิกแบบพัลส์-เอคโคสามารถตรวจหาความไม่ต่อเนื่องภายในในวัสดุที่เหมาะสม แต่รูปทรง สภาพผิว แนววาง มาตรฐานอ้างอิง และคุณสมบัติของผู้ปฏิบัติงานล้วนมีผลต่อสิ่งที่ตรวจแยกได้ ASTM E114 ระบุโดยเฉพาะว่าขนาดข้อบกพร่องจริงขึ้นอยู่กับแนววาง องค์ประกอบ รูปทรง และข้อจำกัดของอุปกรณ์ (ASTM E114)
อย่าเลือกวิธีเพียงเพราะฟังดูทันสมัยกว่า สัญญาณจากสารแทรกซึมบนขายึดอะลูมิเนียมที่ไม่พรุนกับการตรวจอนุภาคแม่เหล็กของสลักเหล็กตอบคำถามคนละข้อ ผู้ตรวจที่มีคุณสมบัติควรกำหนดการเตรียมผิว พื้นที่ครอบคลุม ความไว การสอบเทียบ การประเมิน และการรายงาน
แยกหลักฐานความเสียหายออกจากหลักฐานสาเหตุราก
รอยร้าวที่รูโบลต์แสดงตำแหน่งที่ความเสียหายเริ่มมองเห็น แต่ไม่ได้ยืนยันด้วยตัวมันเองว่าสาเหตุเริ่มต้นคือการกระแทกปลายระยะชักอย่างแรง พรีโหลดข้อต่อหาย แนวศูนย์ผิด ชิ้นส่วนหน้าตัดเล็กเกิน ข้อบกพร่องเดิม หรือหลายปัจจัยร่วมกัน หากประวัติการแตกหักชี้ไปที่การรับโหลดซ้ำ ให้ดำเนินการต่อด้วย การตรวจสอบความล้าของไท-ร็อดและแท่นยึด
ผลการตรวจใดต้องหยุด ยกระดับ หรือเฝ้าติดตาม
ASTM E1417/E1417M-21 ระบุว่าการทดสอบสารแทรกซึมด้วยของเหลวเป็นกระบวนการตรวจจับ ไม่ใช่คู่มือปฏิบัติงานของผู้ตรวจที่สมบูรณ์หรือรหัสการยอมรับสากล ขอบเขตเดียวกันนี้ใช้กับการทบทวนความเสียหายทั้งหมด: สัญญาณเป็นหลักฐาน ส่วนการตัดสินใจขึ้นอยู่กับขีดจำกัดการออกแบบ วัสดุ ตำแหน่ง ผลกระทบต่อการใช้งาน และมาตรฐานการซ่อมที่อนุมัติ (ASTM)
ใช้แบบจำลองคัดแยกที่อนุรักษ์นิยม:
| การตัดสินใจ | ผลที่พบโดยทั่วไป | ขั้นตอนถัดไปที่ต้องทำ |
|---|---|---|
| หยุดและแยกพลังงาน | รอยร้าวในชิ้นส่วนรับความดันหรือรับโหลด การเสียรูปถาวร แท่นยึดหลุดบางส่วน ก้านคด ตัวดูดซับรั่ว แองเคอร์เสียหาย โหลดแขวนไม่มั่นคง | ห้ามใช้งานต่อ ประสานผู้ผลิตและวิศวกรหรือผู้ตรวจ NDT ที่มีคุณสมบัติ |
| ยกระดับก่อนเดินเครื่อง | สัญญาณจากสารแทรกซึมหรืออนุภาคแม่เหล็กที่ยังอธิบายไม่ได้ เฟรตติงที่ข้อต่อ แนวศูนย์หาย โบลต์คลายซ้ำ ระยะไกด์เปลี่ยน หรือจุดหยุดชนสุดระยะโดยไม่ทราบสาเหตุ | กำหนดการตรวจเพิ่มเติมและเกณฑ์การยอมรับก่อนทดสอบด้วยพลังงาน |
| ยืนยันแบบควบคุมเท่านั้น | ไม่พบความเสียหายที่ต้องคัดทิ้ง แก้สาเหตุแล้ว บันทึกการตั้งค่าแล้ว กู้คืนเส้นทางรับแรงแล้ว และการทบทวนความเสี่ยงอนุญาตให้ทดสอบ | ทดสอบด้วยพลังงานลดลง พร้อมการ์ดป้องกัน เครื่องมือวัด และเกณฑ์ยอมรับเป็นขั้น |
| เฝ้าติดตามด้วยค่าเริ่มต้น | พบเพียงหลักฐานด้านสภาพผิวและผู้รับผิดชอบอนุมัติอย่างเป็นทางการ | บันทึกภาพหรือมิติฐานและตั้งจุดทบทวนตามสภาพ |
หลีกเลี่ยงตัวเลขสากล เช่น ค่าการเสียรูปของรูที่ยอมให้ได้ตายตัว เปอร์เซ็นต์รูยืด หรือความยาวรอยร้าวที่ยอมได้ ค่าเหล่านั้นต้องมาจากแบบวาดที่ตรงรุ่น คู่มือกระบอกสูบ รหัสโครงสร้าง ขั้นตอนซ่อม หรือวิศวกรผู้รับผิดชอบ บทความบำรุงรักษาไม่สามารถสร้างเกณฑ์การยอมรับที่หายไปขึ้นมาเอง
จะแก้สาเหตุโดยไม่ปกปิดความเสียหายเดิมได้อย่างไร
ACE แยกการเลือกตัวดูดซับแรงกระแทกออกเป็นพลังงานสี่ประเภท ได้แก่ พลังงานจลน์ พลังงานจากแรงขับ พลังงานรวมต่อรอบ และพลังงานรวมต่อชั่วโมง วิธีนี้แสดงเหตุผลว่าการปิดสกรูคุชชันหรือใส่วาล์วขนาดใหญ่ขึ้นเพียงอย่างเดียวไม่ใช่การแก้ไขที่ครบถ้วน ต้องตรวจสอบระบบเคลื่อนที่และอุปกรณ์หยุดร่วมกัน (ACE Controls)
แก้สาเหตุที่ยืนยันแล้วก็ต่อเมื่อกำหนดการจัดการความเสียหายเรียบร้อย:
- กู้คืนชิ้นส่วนคุชชันที่สึกหรือเสียหายตามข้อมูลบริการกระบอกสูบฉบับที่ตรงรุ่น
- วัดความเร็วเมื่อเข้าคุชชันและปรับตัวควบคุมที่เปลี่ยนความเร็วนั้นได้จริง
- ยืนยันว่าอุปกรณ์มิเตอร์เอาต์ หม้อพัก ท่อ วาล์ว และความดันพอร์ตทำให้การชะลอความเร็วเสถียรทั้งสองทิศทาง
- จัดแนวกระบอกสูบ ไกด์ จุดหยุดภายนอก และตัวดูดซับให้ตรงกับเส้นทางรับแรงที่ตั้งใจ
- ลดมวลหรือความเร็วเคลื่อนที่เมื่อเกินขอบเขตคุชชันที่ติดตั้ง
- เพิ่มระยะหยุดที่ใช้งานได้หรือเลือกตัวดูดซับภายนอกที่มีพิกัด เมื่อกระบวนการไม่สามารถยอมรับความเร็วขาเข้าที่ต่ำลง
- แก้เวลาการทำงานของจุดหยุดเพื่อให้อุปกรณ์ภายนอกเข้าทำงานตลอดระยะใช้งาน โดยไม่ให้ลูกสูบกระแทกภายในภายหลัง
สำหรับการคัดกรองพลังงาน ให้รวมทั้งพลังงานจลน์ของส่วนเคลื่อนที่และงานจากแรงขับที่ยังดำเนินต่อไปตลอดระยะหยุด:
Eevent คือพลังงานต่อเหตุการณ์หยุดหนึ่งครั้งเป็นจูล m คือมวลเคลื่อนที่เป็นกิโลกรัม vc คือความเร็วเมื่อเข้าคุชชันเป็นเมตรต่อวินาที Fd คือแรงสุทธิที่ยังขับการเคลื่อนที่ต่อเป็นนิวตัน และ s คือระยะหยุดที่มีผลเป็นเมตร ให้ใช้กฎของผู้ผลิตที่เลือกเกี่ยวกับแรงโน้มถ่วง แรงเสียดทาน มวลสมมูล อุณหภูมิ เวลาคืนกลับ มุมกระแทก และความปลอดภัยแยกต่างหาก
คู่มือพลังงานคุชชันลมภายในอธิบายการตรวจขอบเขตเฉพาะของกระบอกสูบ เมื่อจำเป็นต้องใช้อุปกรณ์ภายนอก ให้ใช้ ขั้นตอนการกำหนดขนาดตัวดูดซับแรงกระแทกภายนอก แทนเกณฑ์มวลหรือความเร็วทั่วไป
จะยืนยันการนำกลับมาใช้งานอย่างปลอดภัยได้อย่างไร
ISO 4414:2010 กล่าวถึงอันตรายของระบบนิวเมติกตลอดการออกแบบ การติดตั้ง การปรับตั้ง การใช้งาน การบำรุงรักษา และการใช้งานตามวัตถุประสงค์ ดังนั้นการตัดสินใจนำกลับมาใช้งานควรยืนยันมากกว่าการเคลื่อนที่ที่เงียบลง: การควบคุมการแยกพลังงาน เส้นทางรับแรงที่ซ่อมแล้ว การ์ดป้องกัน พฤติกรรมคุชชัน ขีดจำกัดความดัน และการทำงานที่ทำซ้ำได้ต้องสอดคล้องกับการควบคุมความเสี่ยงที่บันทึกไว้ของเครื่องจักร (ISO)
ใช้แผนการยืนยันเป็นขั้นที่เครื่องจักรอนุมัติ:
- ยืนยันบันทึกการตรวจสอบและซ่อมแซม รหัสชิ้นส่วนทดแทน ข้อกำหนดตัวยึด แนวศูนย์ และการตั้งค่าอุปกรณ์
- ยืนยันการ์ดป้องกัน อุปกรณ์ยึดตรึง ระบบจำกัดความดัน ทางระบายที่ปลอดภัย เซนเซอร์ และฟังก์ชันฉุกเฉินก่อนการเคลื่อนที่ด้วยพลังงาน
- เริ่มจากความดัน น้ำหนักบรรทุก ความเร็ว และจำนวนรอบต่ำสุดที่ได้รับอนุญาต ซึ่งสามารถแสดงลำดับที่ถูกต้องได้โดยไม่สร้างเหตุการณ์ความเสียหายซ้ำ
- เก็บหลักฐานตำแหน่ง ความดัน ความเร่ง และการสัมผัสชุดเดียวกับที่ใช้ในการวินิจฉัย
- เพิ่มเข้าใกล้สภาวะการทำงานที่มีความรุนแรงตามเหตุผลมากที่สุดทีละขั้นอย่างควบคุม
- เปรียบเทียบความเร็วขาเข้า การชะลอความเร็ว การตอบสนองสูงสุด การสั่นตกค้าง อุณหภูมิ การรั่ว และสภาพตัวยึดกับขีดจำกัดการยอมรับที่บันทึกไว้
- ตรวจเส้นทางรับแรงซ้ำหลังชุดทดสอบและเก็บค่าเริ่มต้นไว้เปรียบเทียบในอนาคต
จุดหยุดที่เงียบลงไม่ได้ปลอดภัยขึ้นโดยอัตโนมัติ เสียงที่นุ่มลงอาจเกิดจากขายึดที่ยืดหยุ่นหรือข้อต่อหลวมดูดซับการเคลื่อนที่ในตำแหน่งที่ไม่ควรเกิดขึ้น ยอมรับการซ่อมก็ต่อเมื่ออุปกรณ์หยุดที่ตั้งใจไว้รับเหตุการณ์ และเส้นทางรับแรงที่วัดได้ยังอยู่ในขีดจำกัดที่บันทึกไว้
การทดสอบวงจรปิดมีหลักการง่าย: จำลองสภาวะการทำงานที่เกี่ยวข้อง พิสูจน์กลไกที่แก้ไขแล้ว และแสดงว่าไม่มีชิ้นส่วนที่ตรวจสอบกำลังสะสมการเคลื่อนตัว ความหลวม การรั่ว หรือความเสียหาย หากหลักฐานไม่รองรับข้อสรุปนั้น ให้คงเครื่องจักรไว้นอกการใช้งานปกติ
คำถามที่พบบ่อยเรื่องการกระแทกแบบค้อนในระบบนิวเมติก: ทีมบำรุงรักษาควรถามอะไร
OSHA 1910.147 กำหนดการควบคุมพลังงานอันตรายสำหรับงานบริการ ขณะที่ ISO 4414:2010 กล่าวถึงความปลอดภัยของนิวเมติกตลอดวงจรชีวิตระบบ ทั้งสองมาตรฐานสนับสนุนกฎเชิงปฏิบัติเดียวกัน: จำแนกเหตุการณ์ แยกพลังงานสะสม ตรวจเส้นทางรับแรงจริง และยืนยันเครื่องจักรที่แก้ไขแล้วตามขั้นตอนที่อนุมัติก่อนกลับสู่การผลิตตามปกติ (OSHA; ISO)
จุดหยุดกระบอกสูบที่มีเสียงดังทุกครั้งเป็นลมค้อนในระบบนิวเมติกหรือไม่
ไม่ใช่ เสียงปังที่ตรงกับการสัมผัสของลูกสูบหรือแคริเอจมักเป็นปัญหาการกระแทกปลายระยะชัก ลมค้อนในระบบนิวเมติกหมายถึงทรานเชียนต์ความดันแก๊สที่เดินทางผ่านวาล์วหรือท่อ ให้ยืนยันลำดับด้วยร่องรอยตำแหน่ง คำสั่งวาล์ว และความดันที่ทำให้ตรงกัน เพราะเสียงเพียงอย่างเดียวระบุกลไกแรกที่เกิดขึ้นไม่ได้
แรงดันพุ่งพิสูจน์ได้หรือไม่ว่าการกระแทกของกระบอกสูบเริ่มจากระบบท่อ
ไม่ได้ การสัมผัสของลูกสูบสามารถอัดแก๊สที่กักอยู่และสร้างการตอบสนองความดันหลังเหตุการณ์เชิงกลได้ ให้เปรียบเทียบเวลาเกิดเหตุด้วยความเร็วสุ่มตัวอย่างที่เพียงพอ ความผิดปกติของความดันที่นำหน้าการสัมผัสและแพร่ระหว่างจุดวัดสนับสนุนการวินิจฉัยทรานเชียนต์ในท่อ ส่วนความผิดปกติที่ตามหลังการชะลอความเร็วอย่างฉับพลันอาจเป็นผลที่เกิดตามมา
นำกระบอกสูบกลับมาใช้งานได้หรือไม่ หากตรวจด้วยสายตาแล้วไม่พบรอยร้าว
ยังสรุปไม่ได้ การตรวจด้วยสายตาอาจพลาดข้อบกพร่องที่เชื่อมต่อถึงผิวหรืออยู่ภายใน และเครื่องจักรอาจสูญเสียแนวศูนย์ พรีโหลดข้อต่อ สภาพไกด์ หรือความสามารถของจุดหยุดโดยไม่มีรอยร้าวชัดเจน ให้ใช้เกณฑ์การยอมรับที่ตรงรุ่นและวิธี NDT โดยผู้มีคุณสมบัติตามที่วัสดุ ชิ้นส่วน และผลกระทบของความขัดข้องกำหนด
การปิดสกรูคุชชันจะกำจัดการกระแทกแบบค้อนในระบบนิวเมติกได้หรือไม่
ไม่แน่นอน ทิศทางและขั้นตอนการปรับขึ้นอยู่กับรุ่น และการจำกัดมากเกินไปอาจทำให้เด้งกลับ ทำงานจบช้า หรือสร้างความดันคุชชันสูง ให้วัดการเคลื่อนที่เมื่อเข้าคุชชัน ปฏิบัติตามคู่มือกระบอกสูบ และยืนยันขอบเขตมวลกับความเร็วหรือพลังงานที่ตรงรุ่น เปลี่ยนชิ้นส่วนคุชชันที่เสียหายก่อนถือว่าการปรับตั้งเป็นวิธีแก้
เมื่อใดจึงต้องใช้ตัวดูดซับแรงกระแทกภายนอก
ใช้เมื่อคุชชันของกระบอกสูบที่ตรงรุ่นไม่สามารถรับพลังงานของเหตุการณ์ ความเร็วขาเข้า มวล หรือภาระรอบการทำงานที่ติดตั้งไว้ได้ หรือเมื่อเครื่องจักรต้องการจุดหยุดภายนอกที่ควบคุมได้ เลือกตัวดูดซับตามพลังงานต่อเหตุการณ์ งานจากแรงขับที่ยังดำเนินต่อ ภาระต่อชั่วโมง มวลสมมูล ระยะชัก เวลาคืนกลับ แนวศูนย์ และขีดจำกัดของผู้ผลิต
